1 PREPARATORIA OFICIAL NUMERO 72
REPORTE DE LAS MAQUINAS SIMPLES MARTIN MARTINEZ CRUZ EQUIPO: 7 MATERIA: FISICA II INTEGRANTES: JONATHAN BRAVO GUTIERREZ NL: 2 JUAN ANTONIO GONZALEZ ALBITER NL: 9 NOEMI MARTINEZ PELAEZ NL: 15

2 PALANCAS ELEMENTOS Potencia (F), lugar donde se aplica la fuerza
Brazo de palanca de la potencia (a) Fulcro (A), eje donde gira la palanca Resistencia (R), punto donde se aplica la fuerza que hay que vencer Brazo de palanca de la resistencia (b)

3 CLASIFICACION (3 tipos)
Palancas de primer genero o intermoviles Cuando el punto de apoyo (A), se encuentra entre la resistencia (R) y la potencia (f). . Este es el caso de unas tijeras, de unas pinzas de mecánico o electricista, un sube y baja o una balanza.

4 Segundo genero Las de segundo genero o interresistentes, la resistencia está entre el punto de apoyo y la potencia; ejemplos de esta palanca es una carretilla, un exprimidor de limones o un cascanueces.

5 Tercer genero Las de tercer genero o interpotentes, la fuerza o potencia esta entre el punto de apoyo y la resistencia; ejemplos de estas son las palas, pinzas del pan, pinzas de depilar, pinzas de ensalada.

6 Problema Un minero necesita levantar una roca que pesa 400 kg; cuyo brazo de palanca es de 3 m, y el de resistencia 70 cm. ¿Qué fuerza se necesita aplicar para mover la roca? DATOS F= ? a= 3 m R= 400 Kg b= 70 Cm SUSTITUCION F= (400kg)(70cm)/300cm F= 28,000 kg/ 300 cm F= 93.3 kg FORMULA Fa=Rb Despeje F= Rb/a

7 POLEAS http://www.youtube.com/watch?v=vNUXSyUA-AQ
Maquina simple que consiste en un disco acanalado por qué se hace pasar una cuerda o cadena para levantar cuerpos pesados. Este disco se encuentra sostenido por un eje en una armadura.

8 La polea fija maquina simple en la que no puede obtenerse ventaja mecánica, porque no se utiliza para vencer una resistencia mayor a la que la potencia, sino para cambiar el sentido de una fuerza. Formula C

9 POLEA MOVIL La polea móvil, se puede demostrar que la potencia es igual a la mitad de la resistencia. Formula C/2

10 ¿Qué fuerza se requiere para levantar una carga de 95 kg, si se utiliza una polea móvil?
DATOS C= 95 Kg f= ? Problema 2 FORMULA f= C/2 SUSTITUCION f= 95 kg/2 f=47.5 kg

11 PLANO INCLINADO Superficie plana inclinada que permite subir pesas hasta cierta altura mediante la aplicación de una fuerza Entre los ejemplos de un plano inclinado que se conocen se encuentra la cuña y el tornillo

12 CUÑA Instrumento de madera o metal que sirve para apretar los cuerpos, para calzarlos o para rellenar un hueco, y se utiliza muy comúnmente para cortar los troncos de los arboles

13 TORNILLO Se dice que es un plano inclinado enrollado.
La ventaja que ofrece se obtiene gracias a la relación existente entre la longitud de la palanca que no hace girar y la distancia que hay entre los dientes.

14 Problema 3 ¿Cuál es la longitud de un plano por el que se ha subido una carga de 120 N a 3 metros de altura, aplicando una fuerza de 30N? Datos L= ? p= 120 N h= 3 m F= 30 N Formula fL=ph Despejando L= ph/f Sustitución L= (120N)(3m)/30N L= 560m/30 L= 12m

15 Un torno está constituido por un cilindro macizo de radio (r), en un eje y accionado por una manivela con radio (R), a la cual se aplica una fuerza (f), que hace que se enrolle una cuerda adherida por un lado de cilindro y que por el otro extremo sostiene una carga (c) que en el caso del pozo seria la cubeta con agua. TORNO fR=Cr

16 Veamos una Aplicación del Torno
Ahora Veamos una Aplicación del Torno

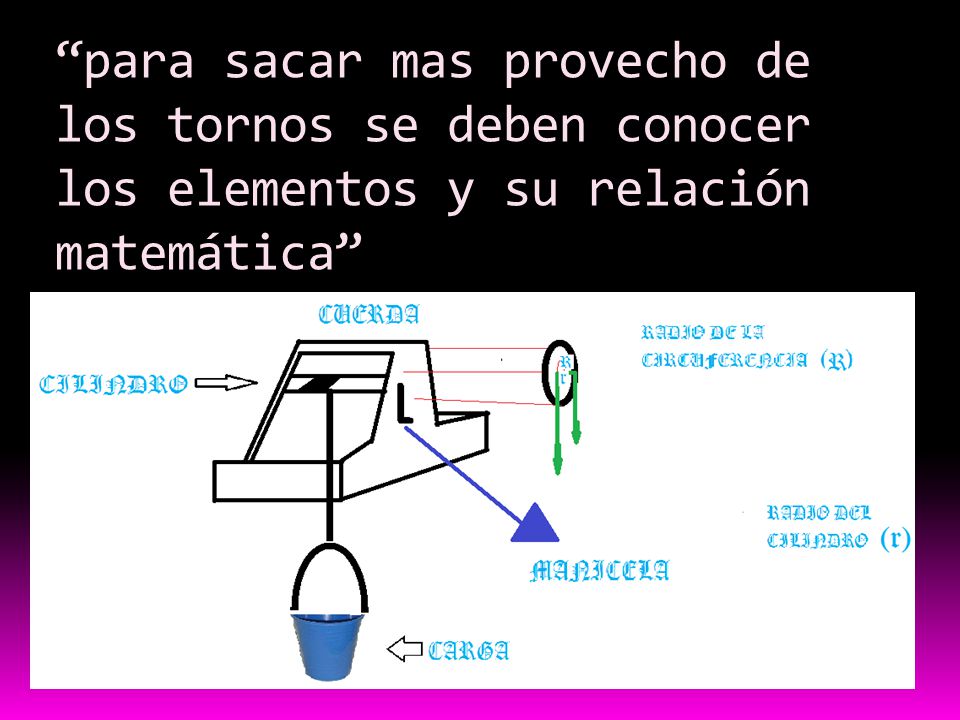

17 “para sacar mas provecho de los tornos se deben conocer los elementos y su relación matemática”

18 Comprendiendo esto realizaremos un ejercicio
Es muy importante el principio de equilibrio ósea debe de haber una igualdad de valores f R= C r Comprendiendo esto realizaremos un ejercicio Se requiere conocer que fuerza se va a aplicar a la manivela de 50 cm de radio de un torno que tiene un cilindro de 6 cm de radio, si se va a cargar una carga de 400 kg Problema clave Relativo al torno

19 Datos f= ? R= 50 cm r= 6 cm c= 400 kg Formula f= C r / R FACIL
f=(400kg) (6cm) / 50 cm f= 2400 kg / 50 cm f= 48 kg FACIL ¿VERDAD? Formula f= C r / R

20 ACTIVIDAD Busca las palabras: torno, palanca, balanza, tornillo, broca, plano inclinado, cilindro, polea, pala, carretilla, ventaja mecánica. P L A N O I C D H W Y Z X V B Q E R T U M G F S K J Ñ

21 RESPUESTAS P L A N O I C D H W Y Z X V B Q E R T U M G F S K J Ñ
