1 Infraestructuras de Datos Espaciales Metadatos
Basado en unos apuntes de Javier Nogueras Iso Lab. De Sistemas de Información Avanzados. Dpto de Informática e Ing. De Sistemas. Universidad de Zaragoza Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

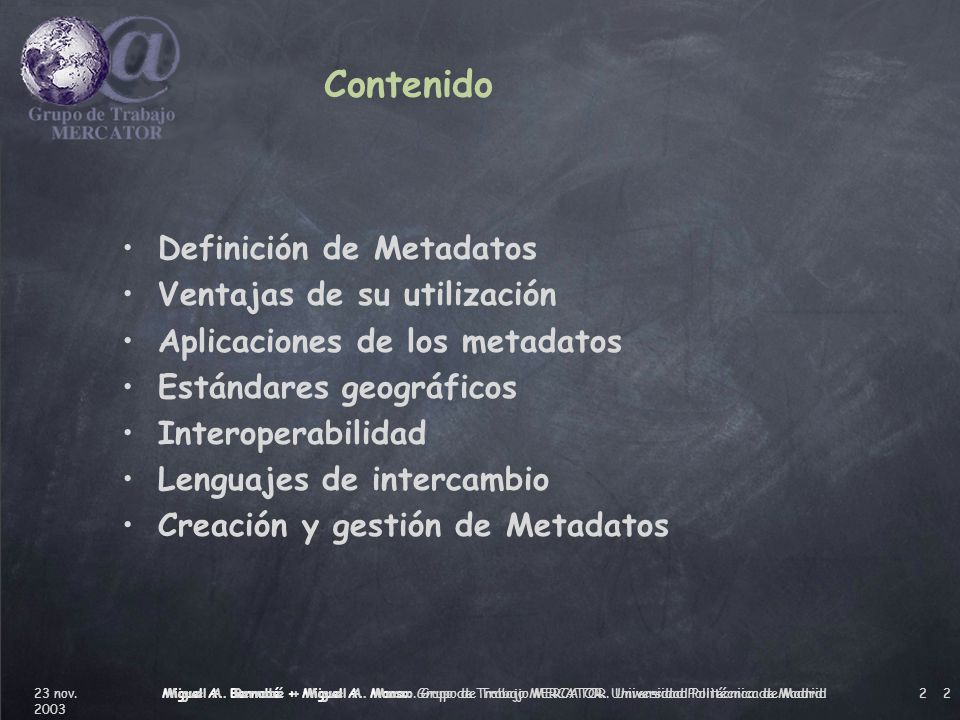

2 Contenido Definición de Metadatos Ventajas de su utilización
Aplicaciones de los metadatos Estándares geográficos Interoperabilidad Lenguajes de intercambio Creación y gestión de Metadatos Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

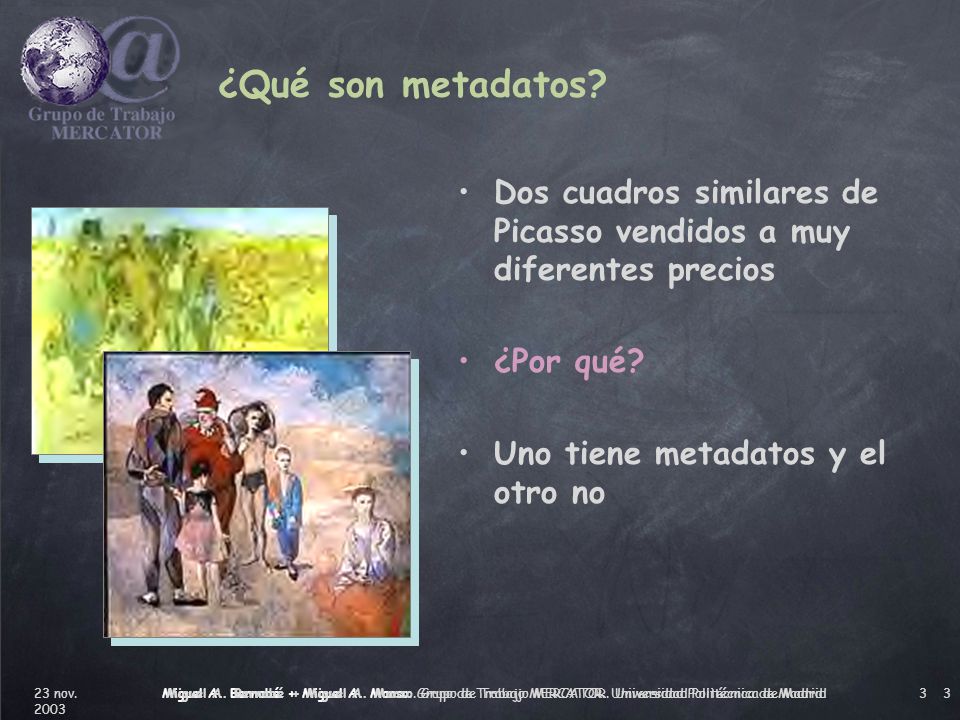

3 ¿Qué son metadatos? Dos cuadros similares de Picasso vendidos a muy diferentes precios ¿Por qué? Uno tiene metadatos y el otro no Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

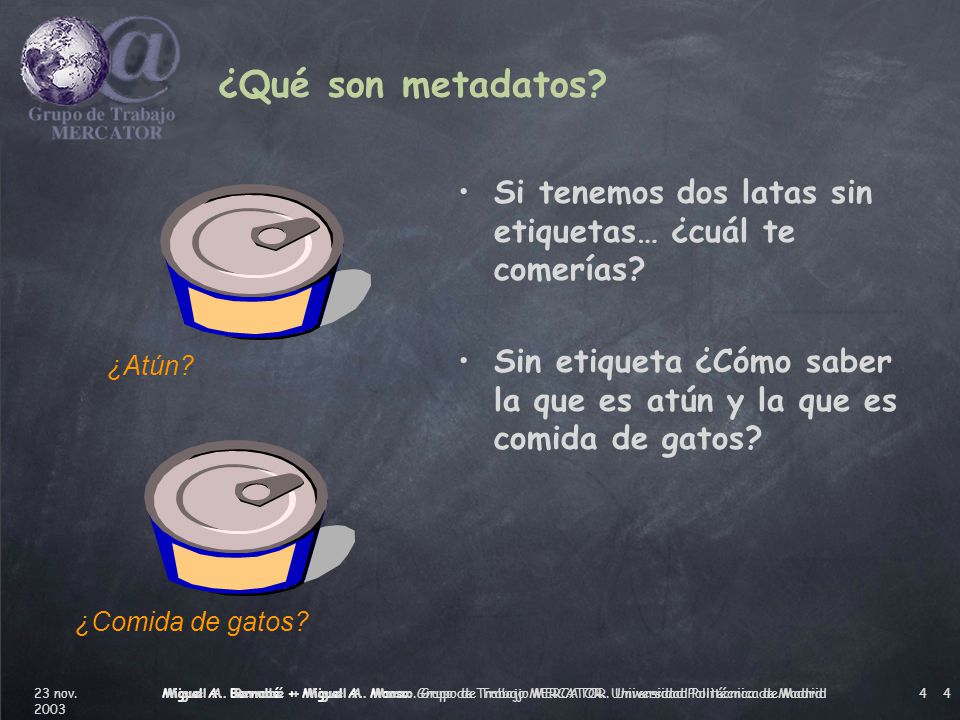

4 ¿Qué son metadatos? Si tenemos dos latas sin etiquetas… ¿cuál te comerías? Sin etiqueta ¿Cómo saber la que es atún y la que es comida de gatos? ¿Atún? ¿Comida de gatos? Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

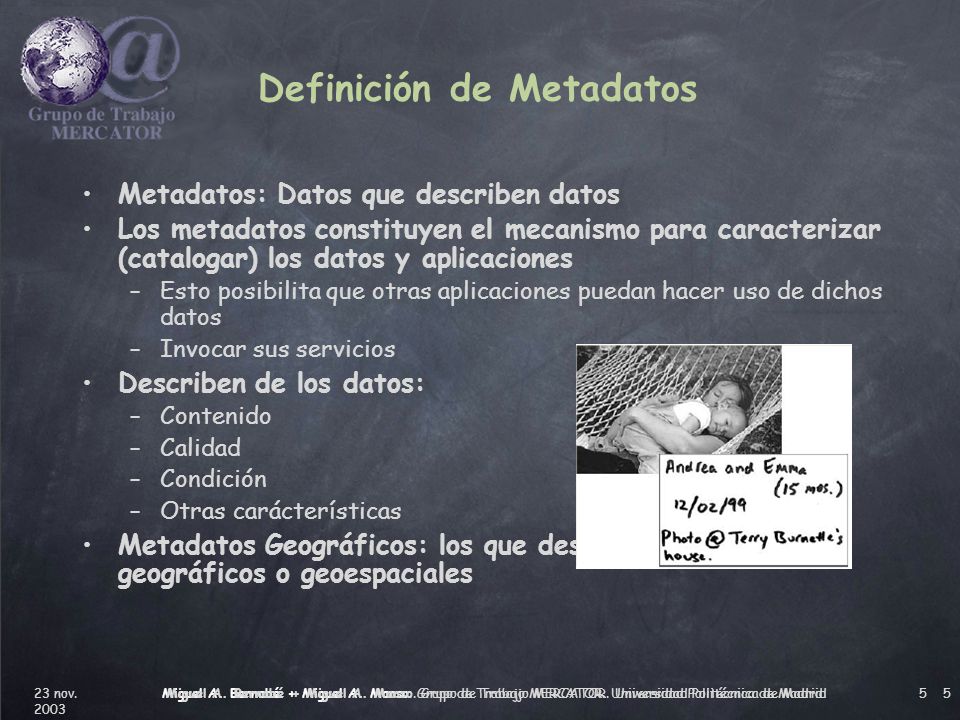

5 Definición de Metadatos
Metadatos: Datos que describen datos Los metadatos constituyen el mecanismo para caracterizar (catalogar) los datos y aplicaciones Esto posibilita que otras aplicaciones puedan hacer uso de dichos datos Invocar sus servicios Describen de los datos: Contenido Calidad Condición Otras carácterísticas Metadatos Geográficos: los que describen los datos geográficos o geoespaciales Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

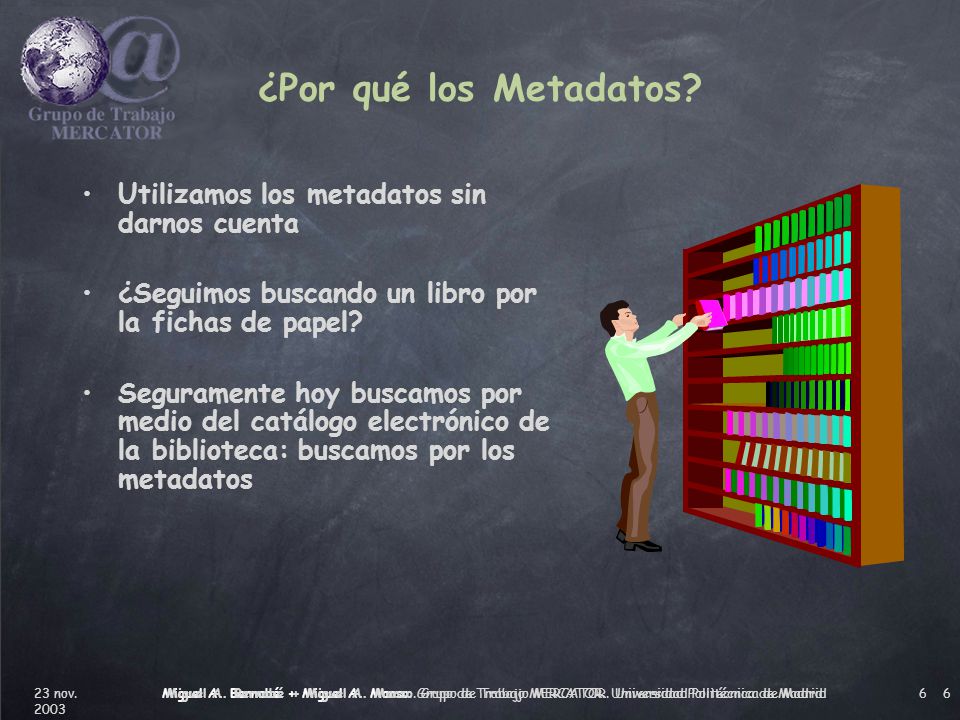

6 ¿Por qué los Metadatos? Utilizamos los metadatos sin darnos cuenta
¿Seguimos buscando un libro por la fichas de papel? Seguramente hoy buscamos por medio del catálogo electrónico de la biblioteca: buscamos por los metadatos Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

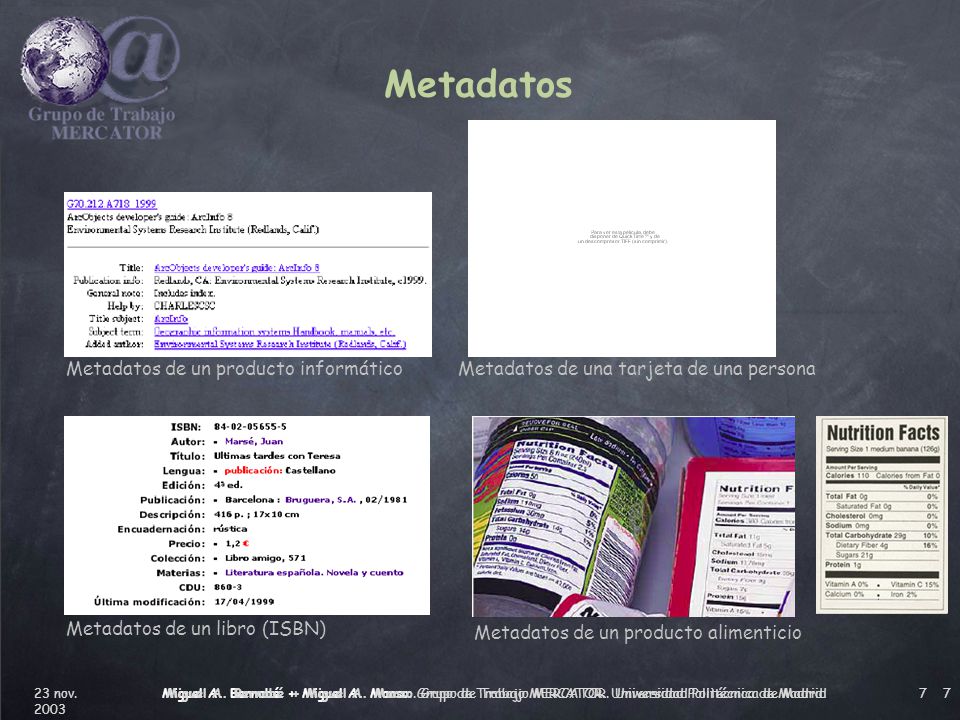

7 Metadatos Metadatos de un producto informático
Metadatos de una tarjeta de una persona Metadatos de un libro (ISBN) Metadatos de un producto alimenticio Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

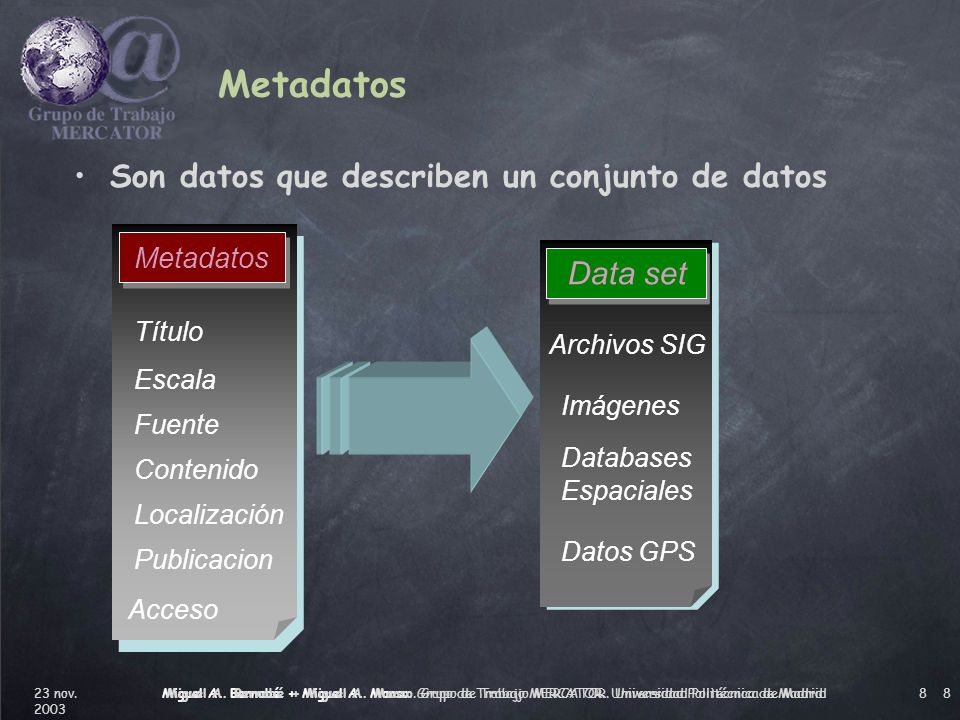

8 Metadatos Son datos que describen un conjunto de datos Título
Escala Fuente Contenido Localización Publicacion Acceso Metadatos Archivos SIG Imágenes Databases Espaciales Datos GPS Data set Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

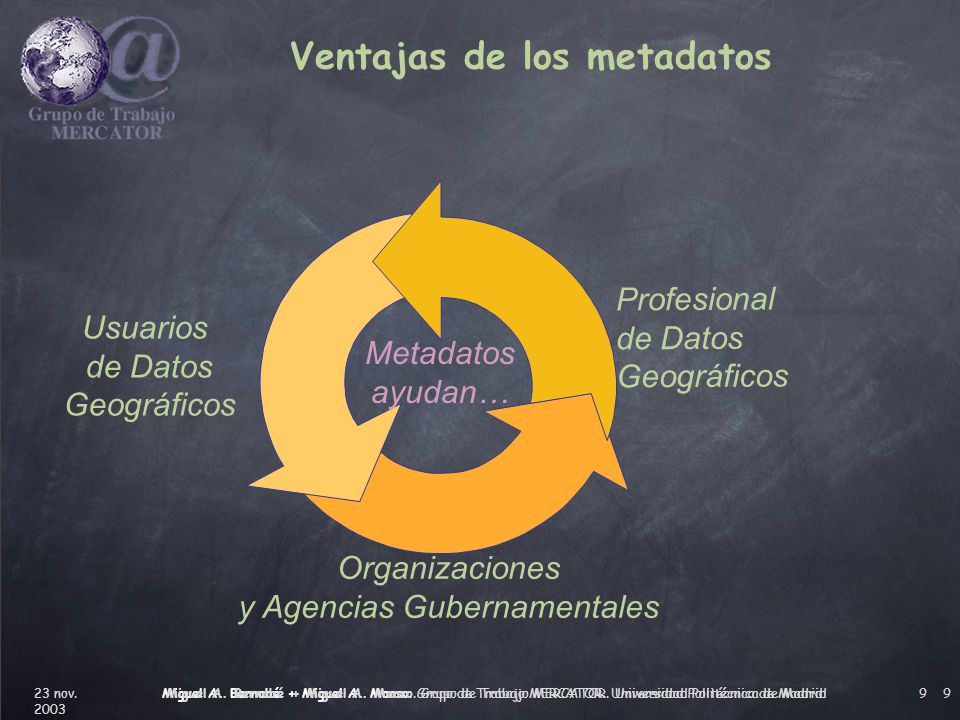

9 Ventajas de los metadatos
Profesional de Datos Geográficos Metadatos ayudan… Usuarios de Datos Geográficos Organizaciones y Agencias Gubernamentales Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

10 Ventajas de los metadatos
Organizar y mantener la inversión de una organización en datos No depender de quien la construyó Mejora los procedimientos de gestión de datos Proteje las inversiones realizadas Proporciona información sobre fuentes de datos y calidades Reduce costes Salvan tiempo y dinero Ayuda al usuario a entender los datos Se centra en los elementos clave de los datos Ayuda al usuario a encontrar los datos buscados Facilita a los nuevos usuarios la transferencia de datos y su interpretación Proporcionar información tras la transferencia de los datos Facilitar visualización y acceso Proveedores pueden promocionar sus datos Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

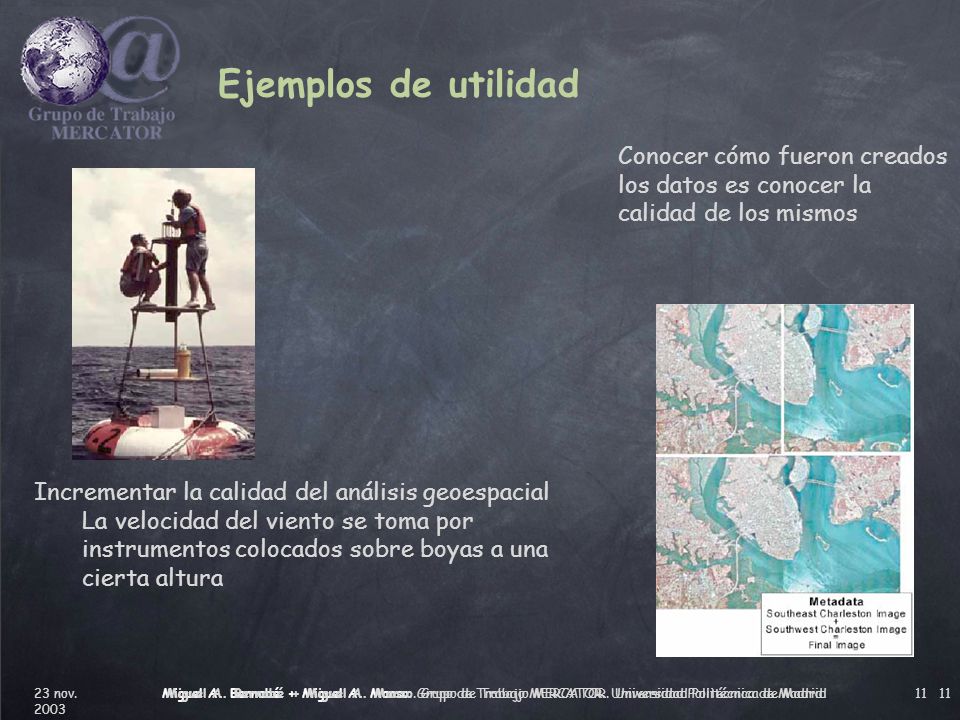

11 Ejemplos de utilidad Conocer cómo fueron creados los datos es conocer la calidad de los mismos Incrementar la calidad del análisis geoespacial La velocidad del viento se toma por instrumentos colocados sobre boyas a una cierta altura Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

12 Niveles de aplicación de los metadatos
Datos para: Descubrimiento, Exploración, Explotación Descubrimiento: ¿Qué conjuntos de datos almacenan el tipo de información que estoy buscando? ¿Qué?, ¿Por qué?, ¿Cuándo?, ¿Quién?, ¿Dónde?, ¿Cómo? Identificación: Título, Extensión cubierta, Temas, Vigencia, Restricciones,… Referencia: Vigencia, Organización responsable Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

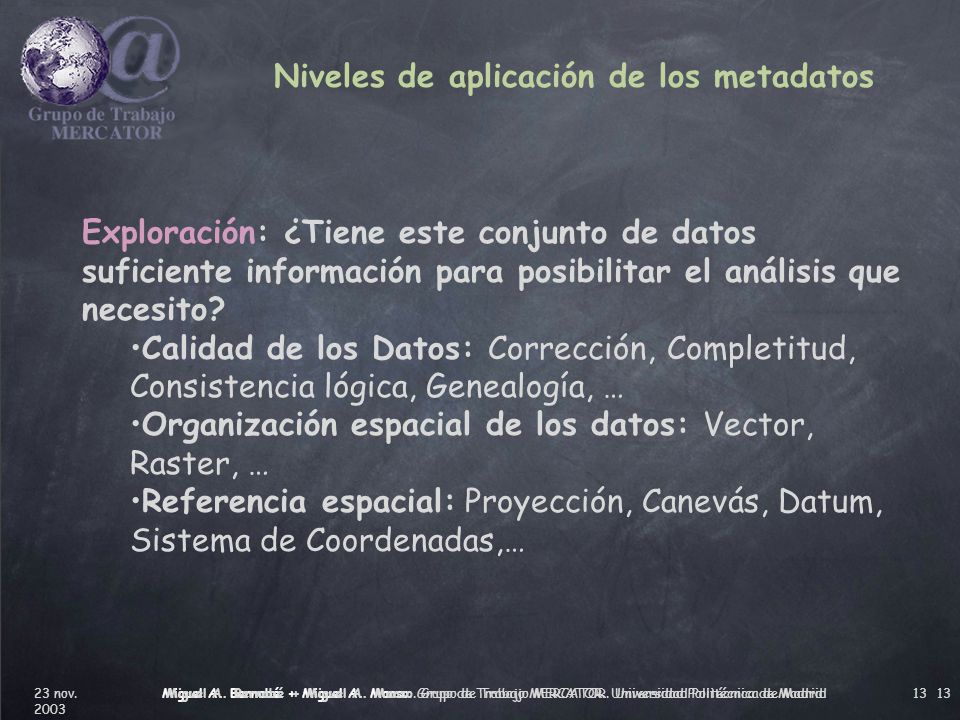

13 Niveles de aplicación de los metadatos
Exploración: ¿Tiene este conjunto de datos suficiente información para posibilitar el análisis que necesito? Calidad de los Datos: Corrección, Completitud, Consistencia lógica, Genealogía, … Organización espacial de los datos: Vector, Raster, … Referencia espacial: Proyección, Canevás, Datum, Sistema de Coordenadas,… Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

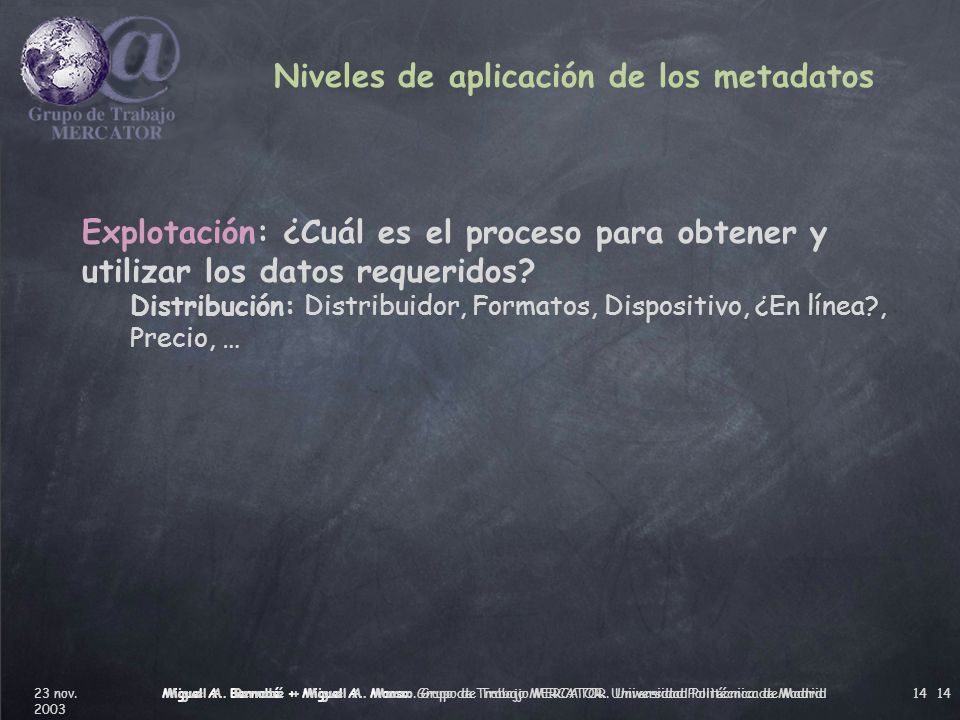

14 Niveles de aplicación de los metadatos
Explotación: ¿Cuál es el proceso para obtener y utilizar los datos requeridos? Distribución: Distribuidor, Formatos, Dispositivo, ¿En línea?, Precio, … Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

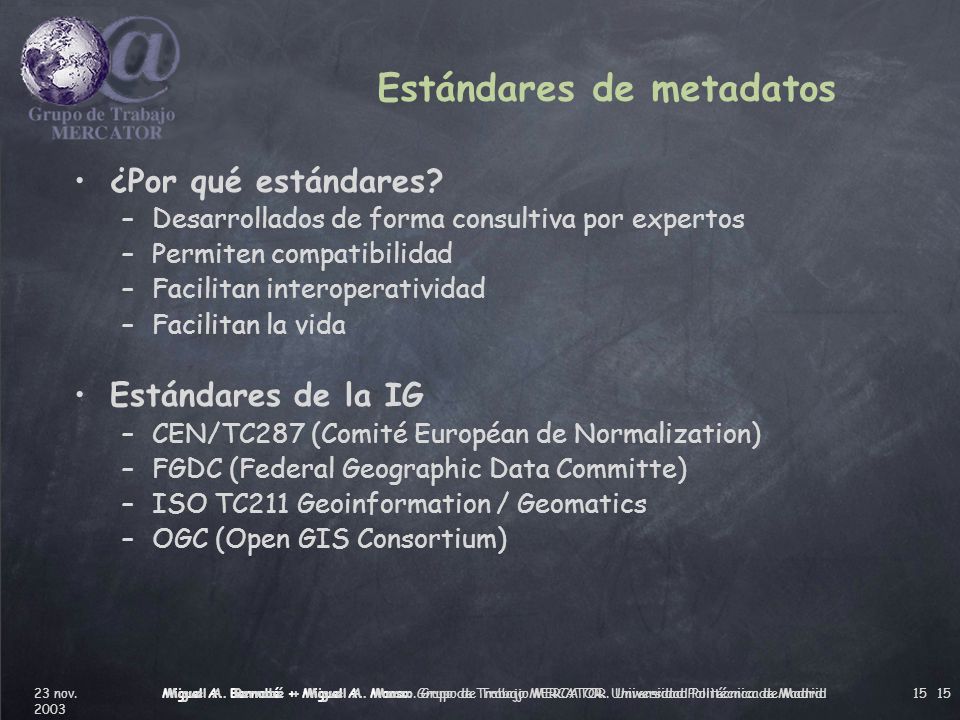

15 Estándares de metadatos
¿Por qué estándares? Desarrollados de forma consultiva por expertos Permiten compatibilidad Facilitan interoperatividad Facilitan la vida Estándares de la IG CEN/TC287 (Comité Européan de Normalization) FGDC (Federal Geographic Data Committe) ISO TC211 Geoinformation / Geomatics OGC (Open GIS Consortium) Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

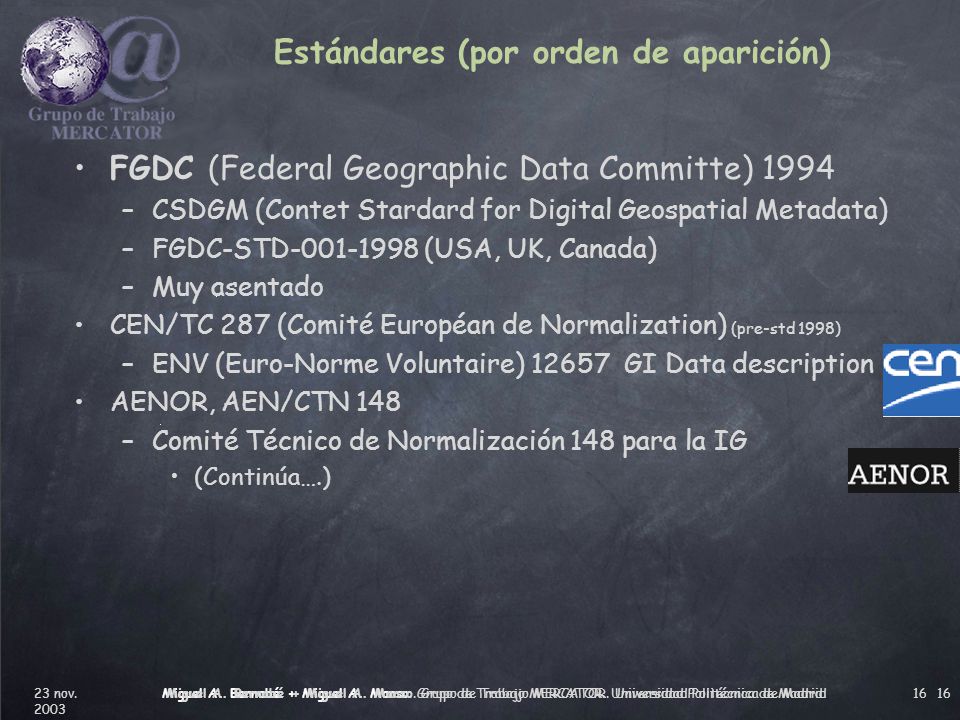

16 Estándares (por orden de aparición)
FGDC (Federal Geographic Data Committe) 1994 CSDGM (Contet Stardard for Digital Geospatial Metadata) FGDC-STD (USA, UK, Canada) Muy asentado CEN/TC 287 (Comité Européan de Normalization) (pre-std 1998) ENV (Euro-Norme Voluntaire) GI Data description AENOR, AEN/CTN 148 Comité Técnico de Normalización 148 para la IG (Continúa….) Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

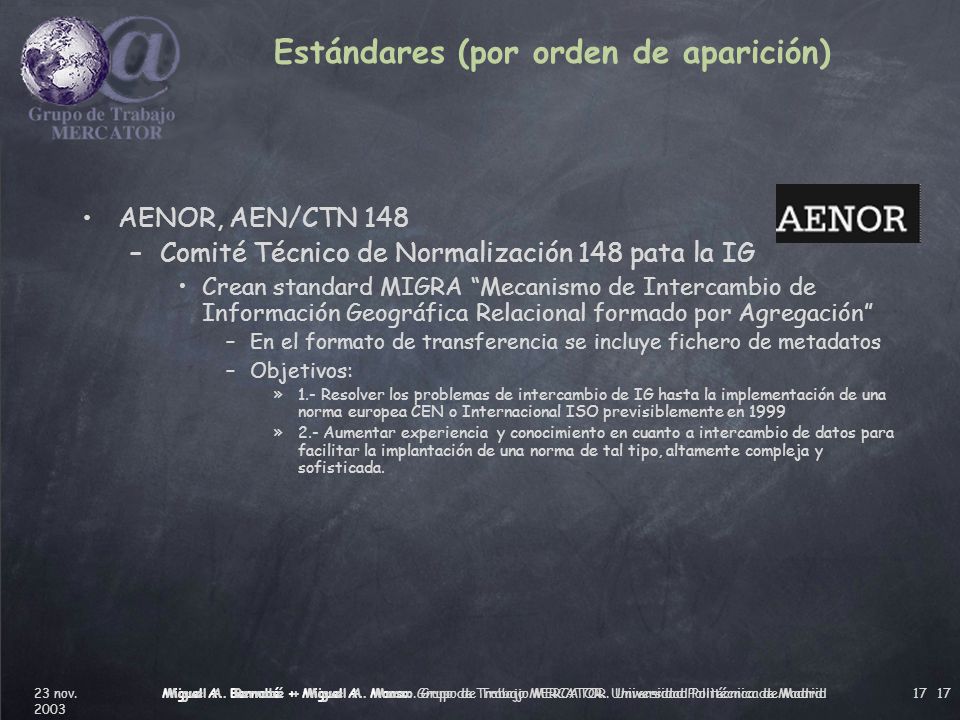

17 Estándares (por orden de aparición)
AENOR, AEN/CTN 148 Comité Técnico de Normalización 148 pata la IG Crean standard MIGRA “Mecanismo de Intercambio de Información Geográfica Relacional formado por Agregación” En el formato de transferencia se incluye fichero de metadatos Objetivos: 1.- Resolver los problemas de intercambio de IG hasta la implementación de una norma europea CEN o Internacional ISO previsiblemente en 1999 2.- Aumentar experiencia y conocimiento en cuanto a intercambio de datos para facilitar la implantación de una norma de tal tipo, altamente compleja y sofisticada. Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

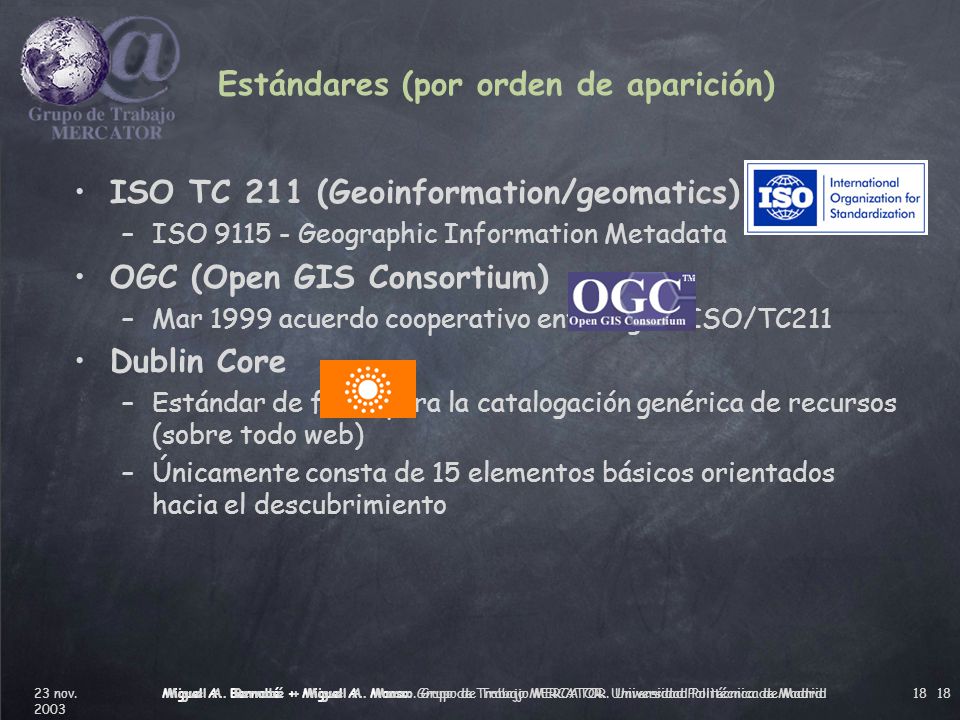

18 Estándares (por orden de aparición)
ISO TC 211 (Geoinformation/geomatics) ISO Geographic Information Metadata OGC (Open GIS Consortium) Mar 1999 acuerdo cooperativo entre ogc e ISO/TC211 Dublin Core Estándar de facto para la catalogación genérica de recursos (sobre todo web) Únicamente consta de 15 elementos básicos orientados hacia el descubrimiento Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

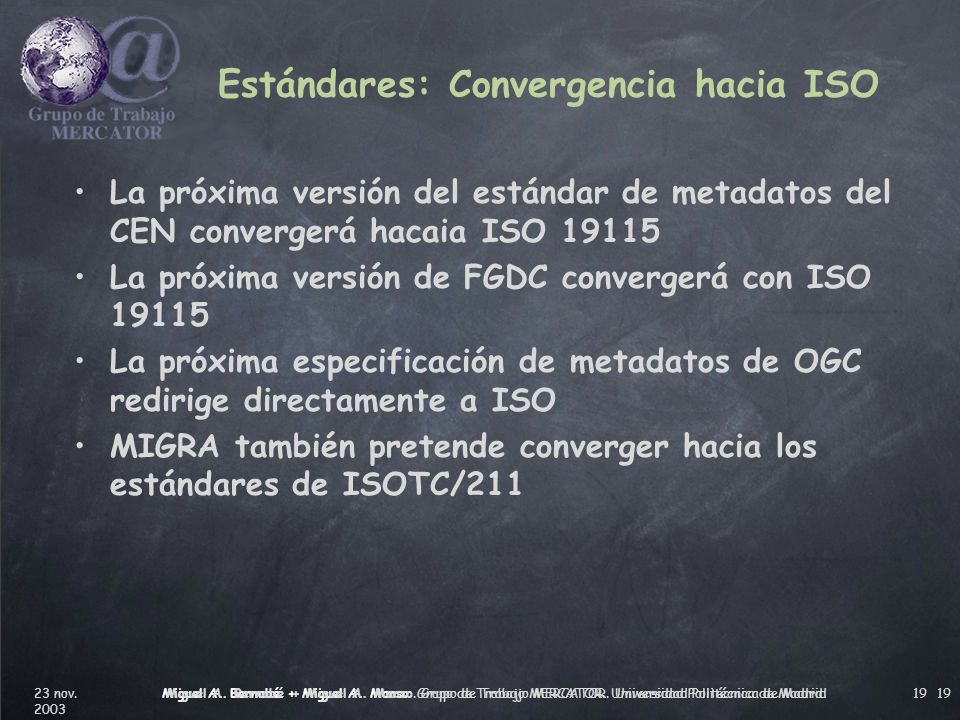

19 Estándares: Convergencia hacia ISO
La próxima versión del estándar de metadatos del CEN convergerá hacaia ISO 19115 La próxima versión de FGDC convergerá con ISO 19115 La próxima especificación de metadatos de OGC redirige directamente a ISO MIGRA también pretende converger hacia los estándares de ISOTC/211 Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

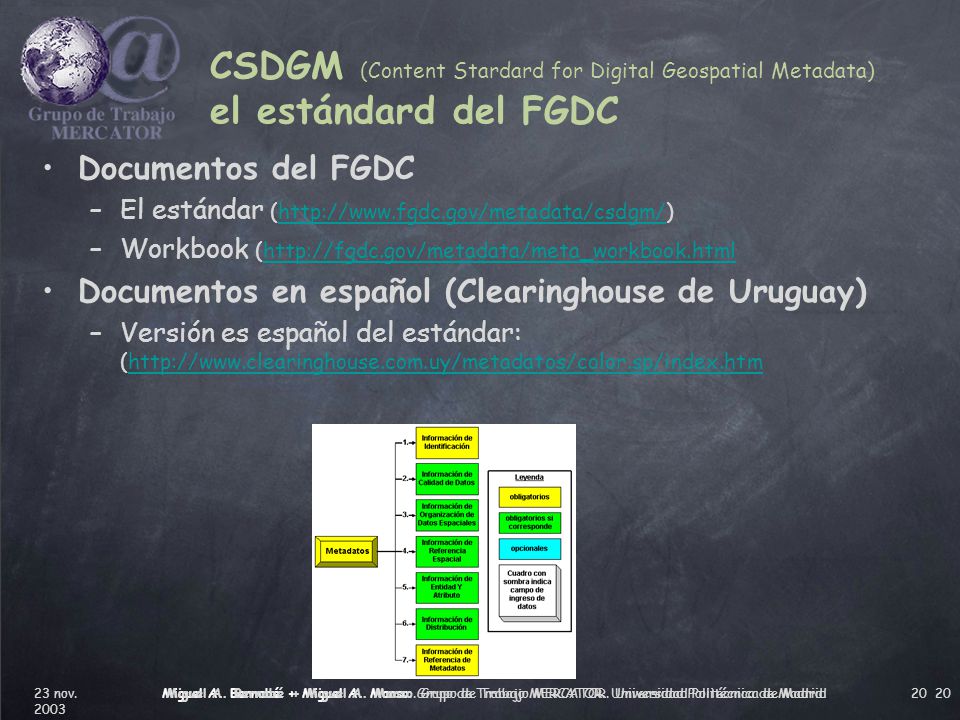

20 CSDGM (Content Stardard for Digital Geospatial Metadata) el estándard del FGDC
Documentos del FGDC El estándar ( Workbook ( Documentos en español (Clearinghouse de Uruguay) Versión es español del estándar: ( Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

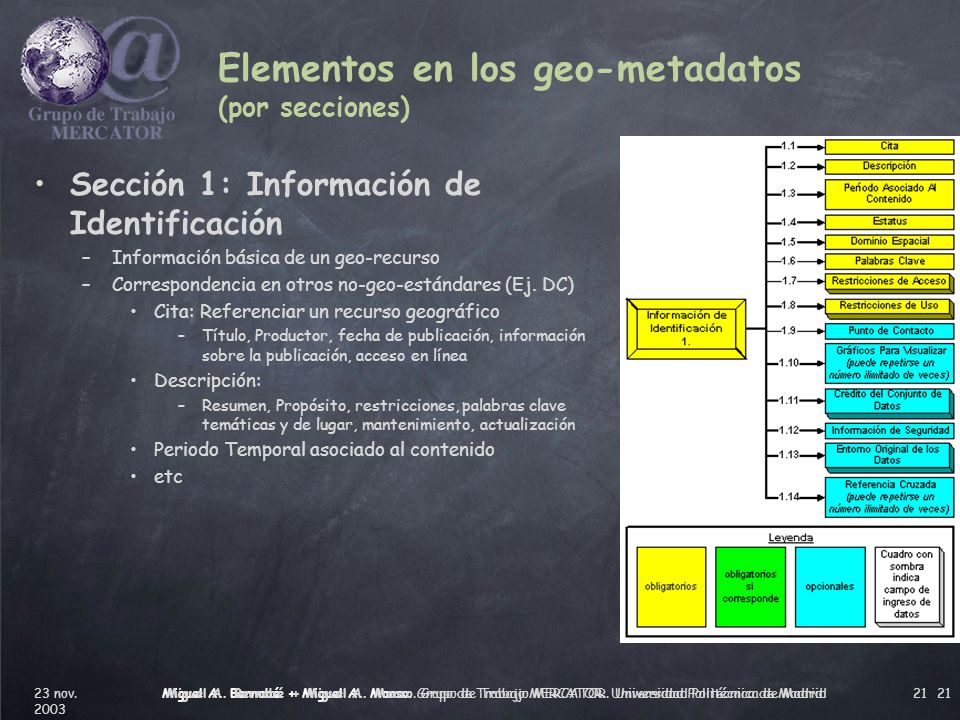

21 Elementos en los geo-metadatos (por secciones)
Sección 1: Información de Identificación Información básica de un geo-recurso Correspondencia en otros no-geo-estándares (Ej. DC) Cita: Referenciar un recurso geográfico Título, Productor, fecha de publicación, información sobre la publicación, acceso en línea Descripción: Resumen, Propósito, restricciones, palabras clave temáticas y de lugar, mantenimiento, actualización Periodo Temporal asociado al contenido etc Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

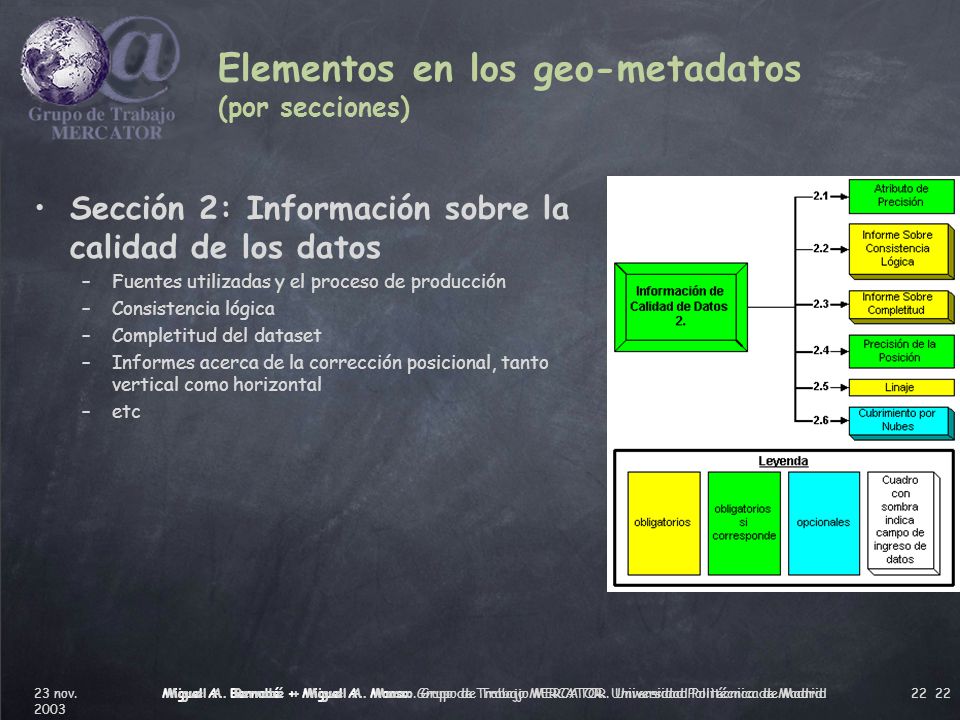

22 Elementos en los geo-metadatos (por secciones)
Sección 2: Información sobre la calidad de los datos Fuentes utilizadas y el proceso de producción Consistencia lógica Completitud del dataset Informes acerca de la corrección posicional, tanto vertical como horizontal etc Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

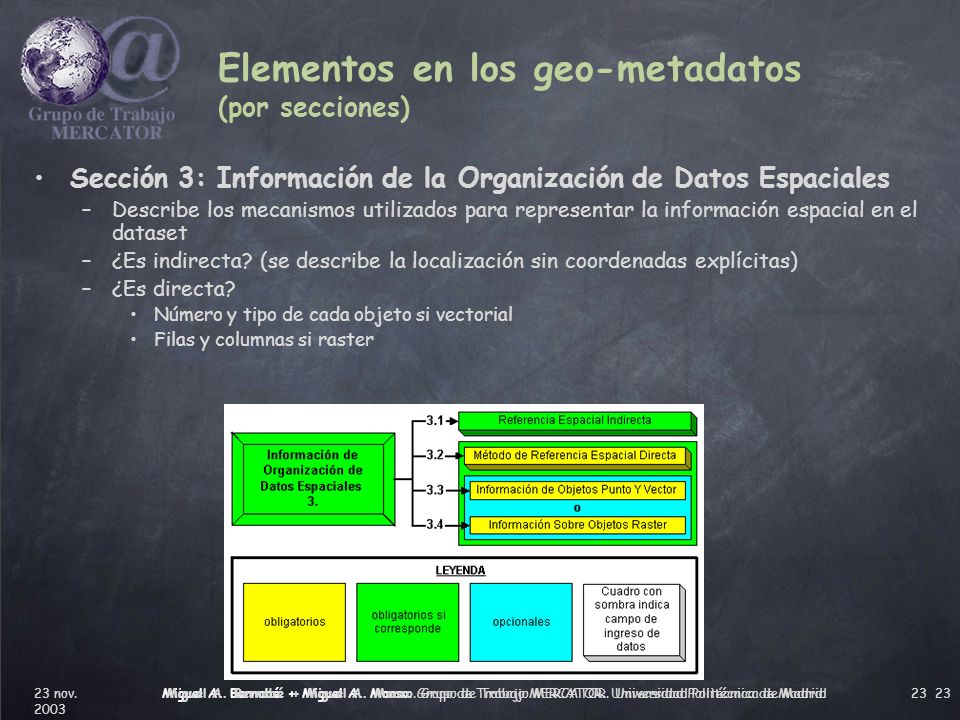

23 Elementos en los geo-metadatos (por secciones)
Sección 3: Información de la Organización de Datos Espaciales Describe los mecanismos utilizados para representar la información espacial en el dataset ¿Es indirecta? (se describe la localización sin coordenadas explícitas) ¿Es directa? Número y tipo de cada objeto si vectorial Filas y columnas si raster Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

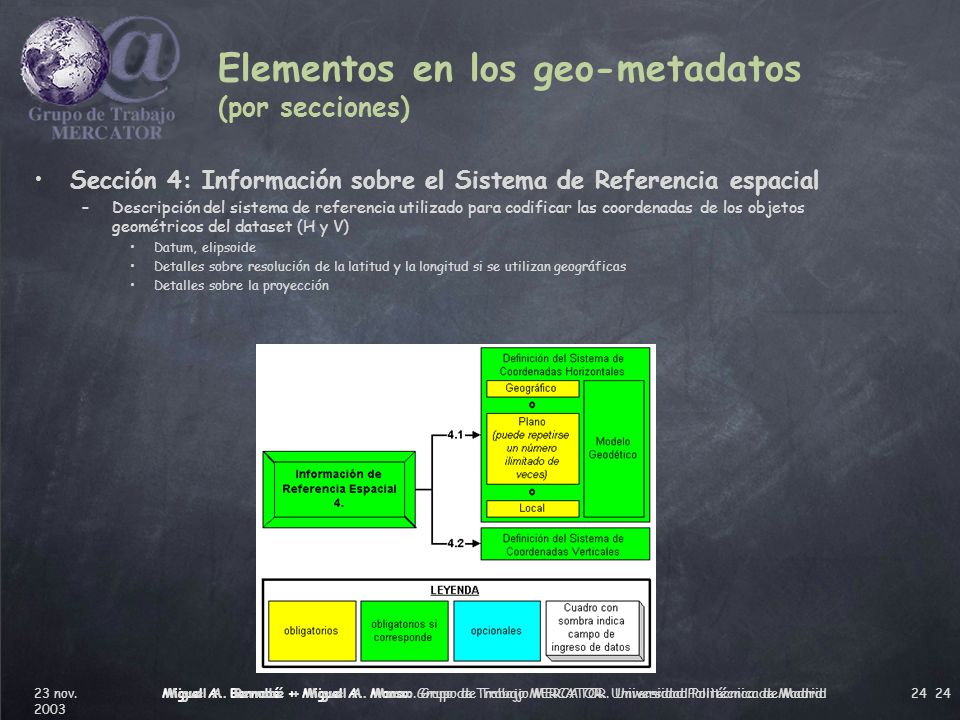

24 Elementos en los geo-metadatos (por secciones)
Sección 4: Información sobre el Sistema de Referencia espacial Descripción del sistema de referencia utilizado para codificar las coordenadas de los objetos geométricos del dataset (H y V) Datum, elipsoide Detalles sobre resolución de la latitud y la longitud si se utilizan geográficas Detalles sobre la proyección Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

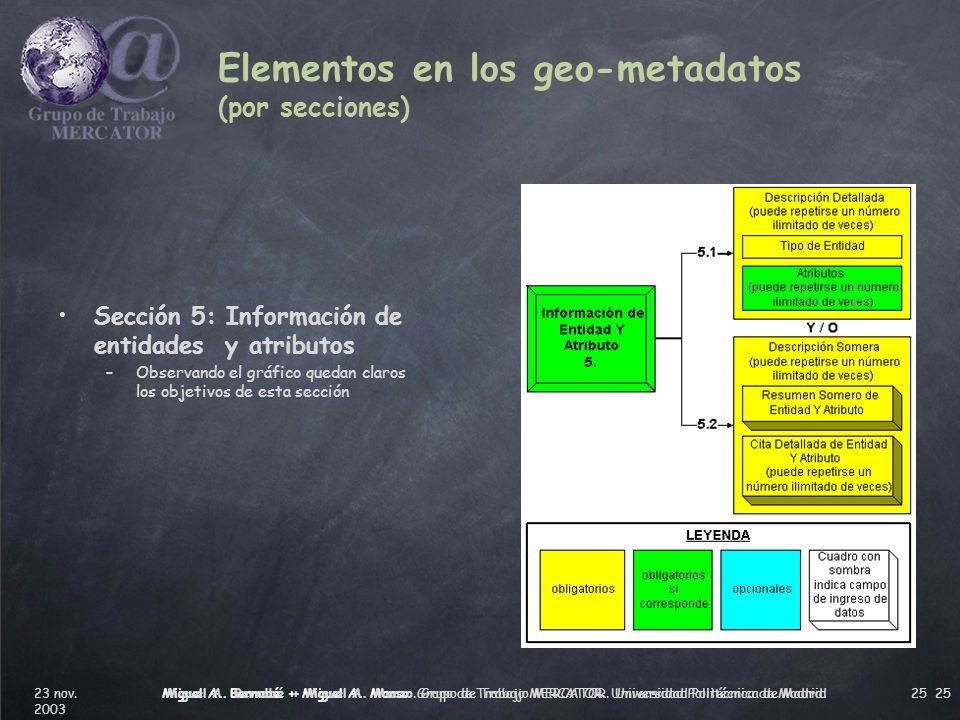

25 Elementos en los geo-metadatos (por secciones)
Sección 5: Información de entidades y atributos Observando el gráfico quedan claros los objetivos de esta sección Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

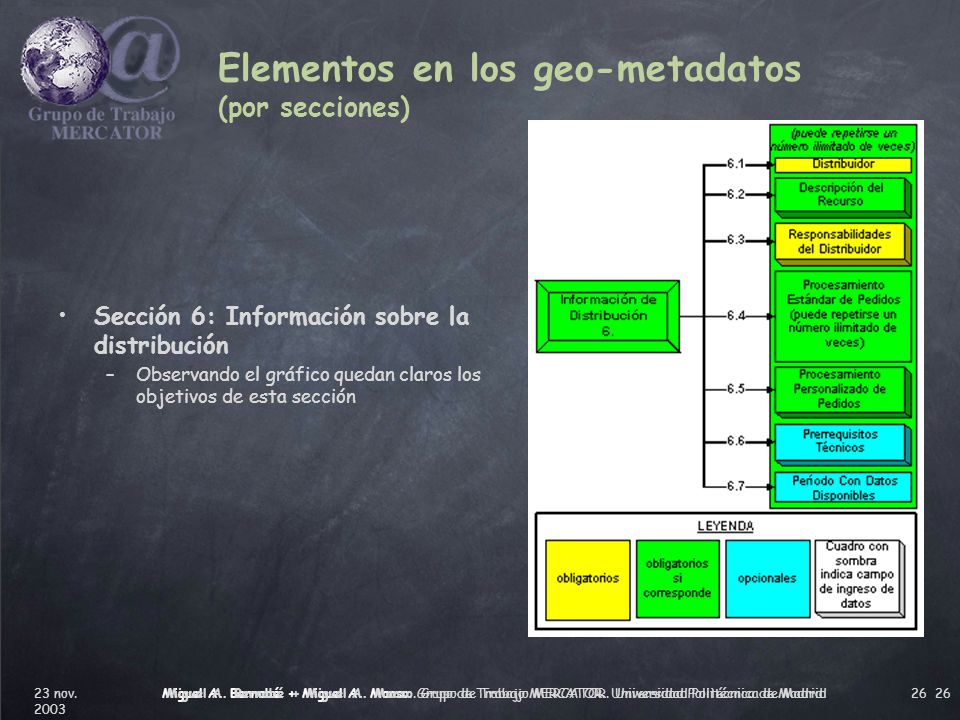

26 Elementos en los geo-metadatos (por secciones)
Sección 6: Información sobre la distribución Observando el gráfico quedan claros los objetivos de esta sección Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

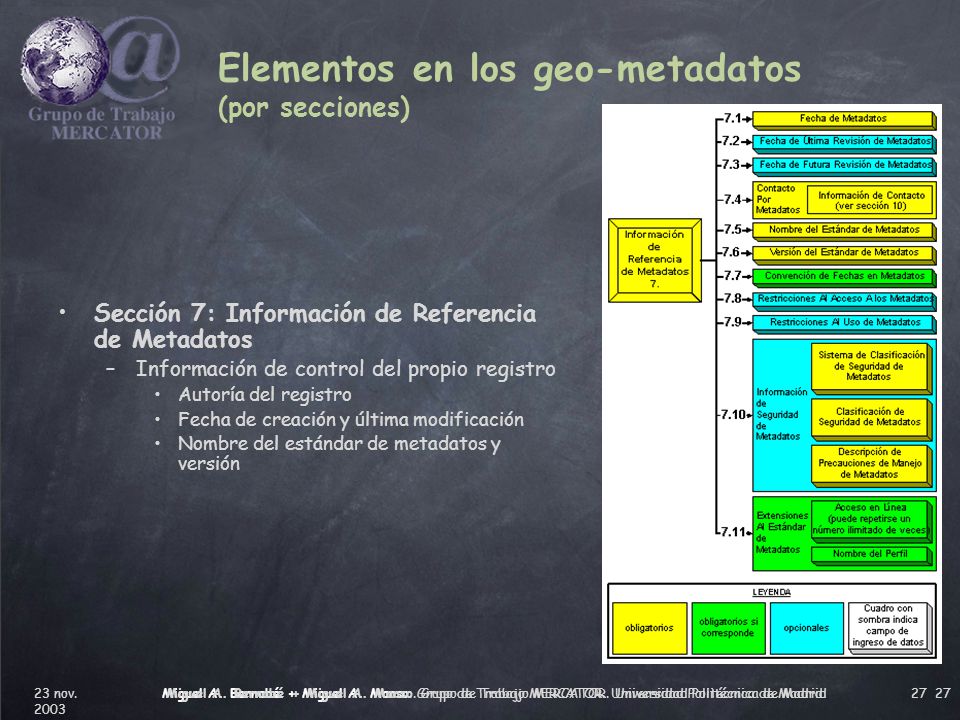

27 Elementos en los geo-metadatos (por secciones)
Sección 7: Información de Referencia de Metadatos Información de control del propio registro Autoría del registro Fecha de creación y última modificación Nombre del estándar de metadatos y versión Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

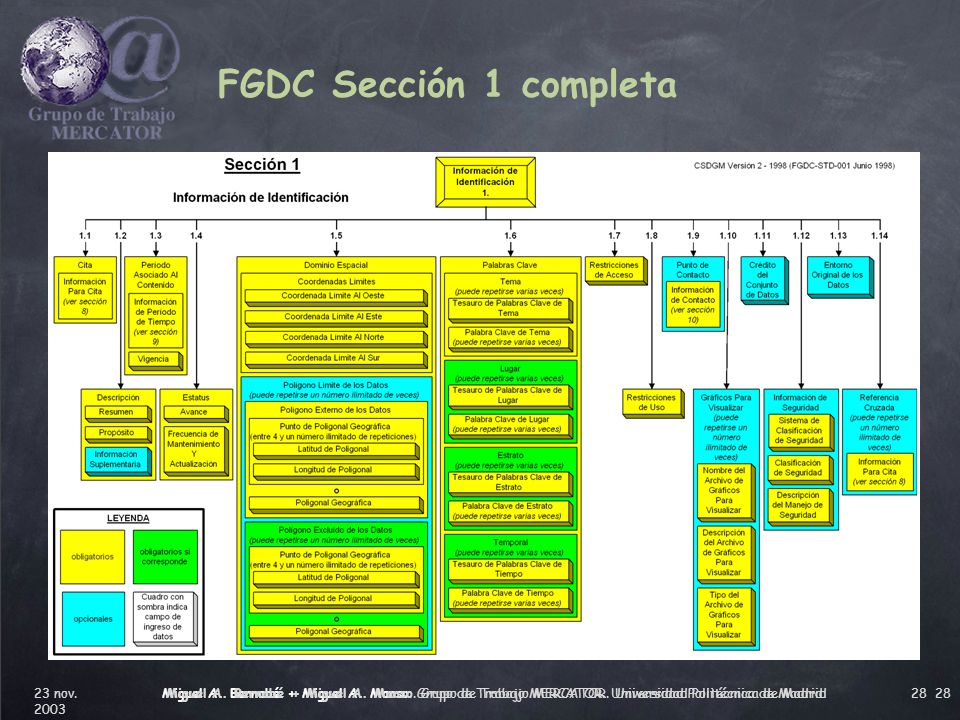

28 FGDC Sección 1 completa Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

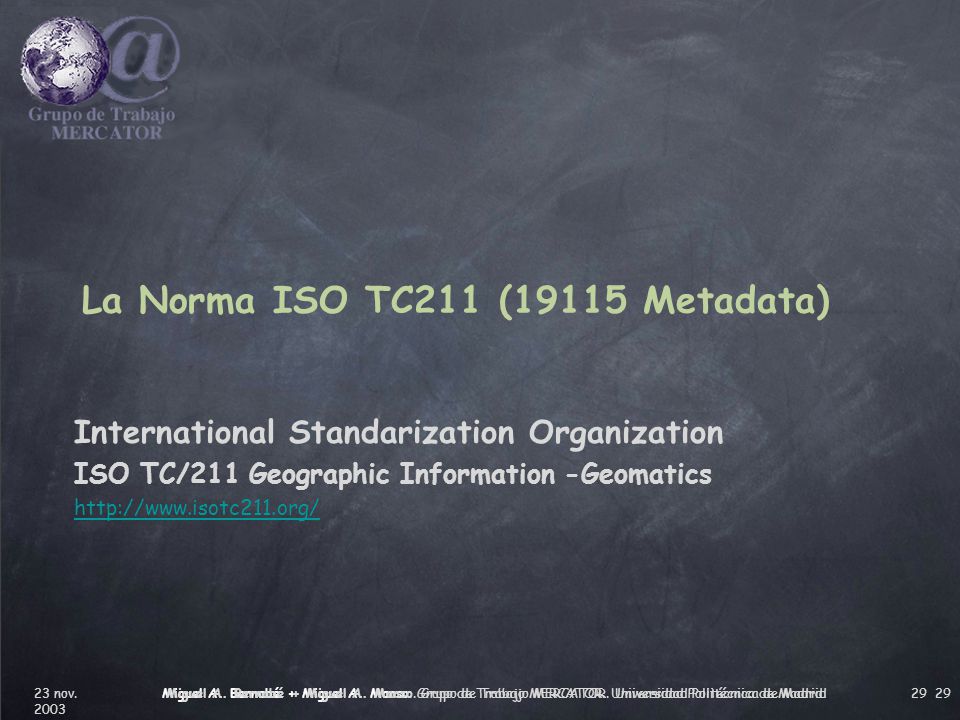

29 La Norma ISO TC211 (19115 Metadata)
International Standarization Organization ISO TC/211 Geographic Information -Geomatics Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

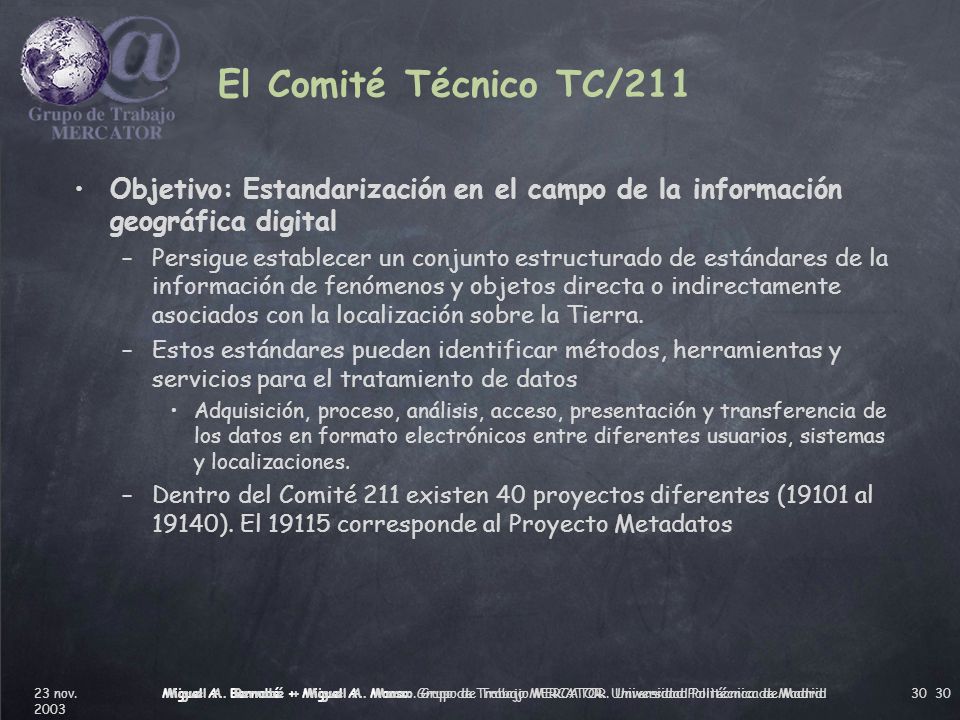

30 El Comité Técnico TC/211 Objetivo: Estandarización en el campo de la información geográfica digital Persigue establecer un conjunto estructurado de estándares de la información de fenómenos y objetos directa o indirectamente asociados con la localización sobre la Tierra. Estos estándares pueden identificar métodos, herramientas y servicios para el tratamiento de datos Adquisición, proceso, análisis, acceso, presentación y transferencia de los datos en formato electrónicos entre diferentes usuarios, sistemas y localizaciones. Dentro del Comité 211 existen 40 proyectos diferentes (19101 al 19140). El corresponde al Proyecto Metadatos Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

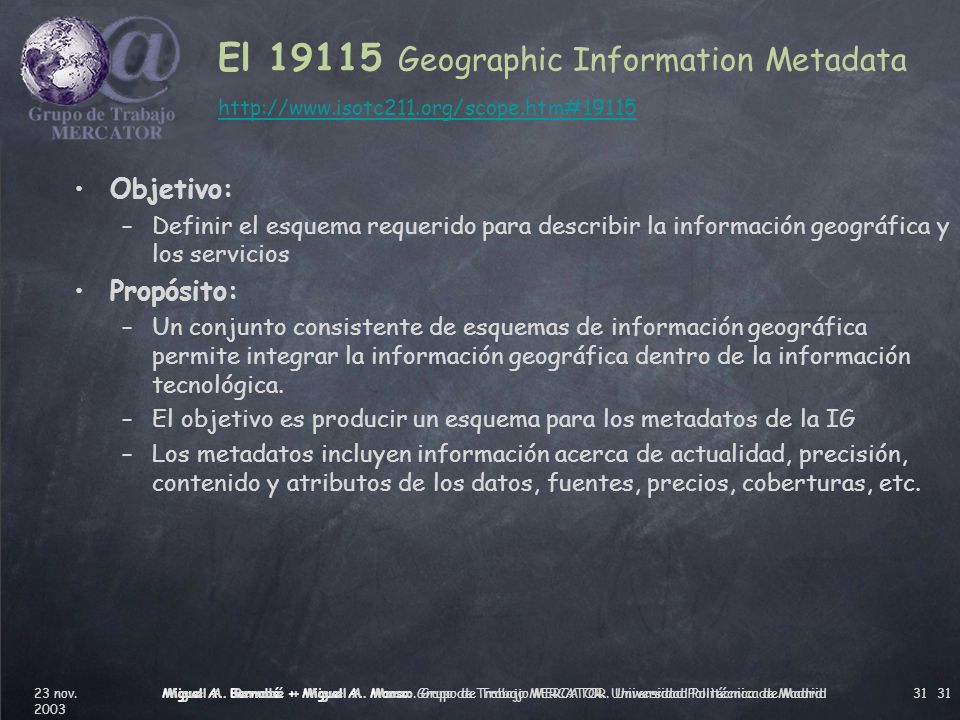

31 El 19115 Geographic Information Metadata http://www. isotc211
Objetivo: Definir el esquema requerido para describir la información geográfica y los servicios Propósito: Un conjunto consistente de esquemas de información geográfica permite integrar la información geográfica dentro de la información tecnológica. El objetivo es producir un esquema para los metadatos de la IG Los metadatos incluyen información acerca de actualidad, precisión, contenido y atributos de los datos, fuentes, precios, coberturas, etc. Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

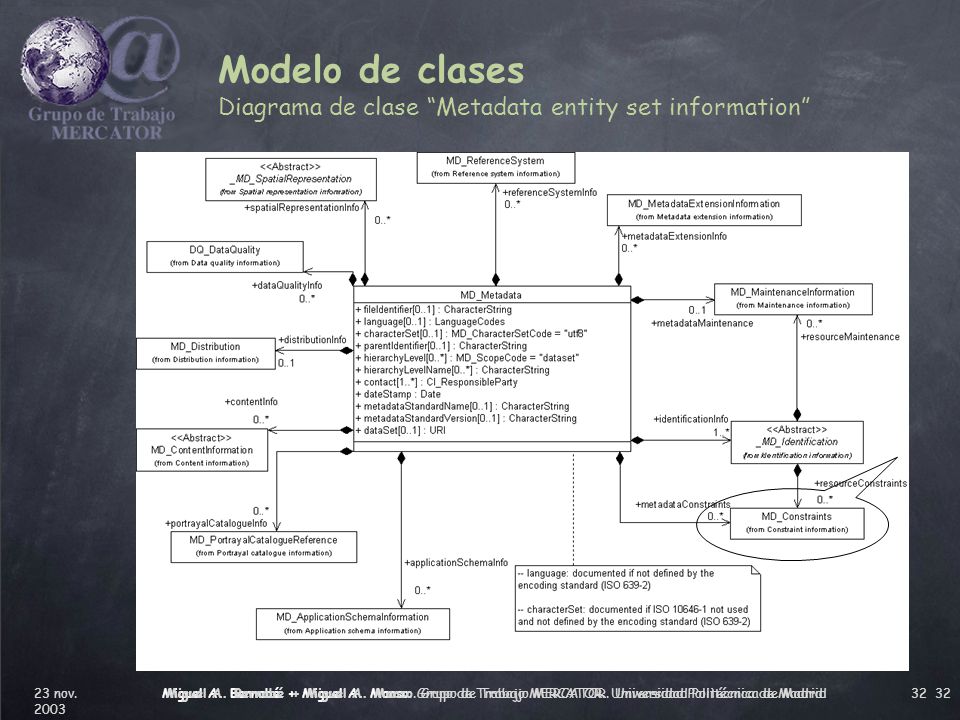

32 Modelo de clases Diagrama de clase “Metadata entity set information”
Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

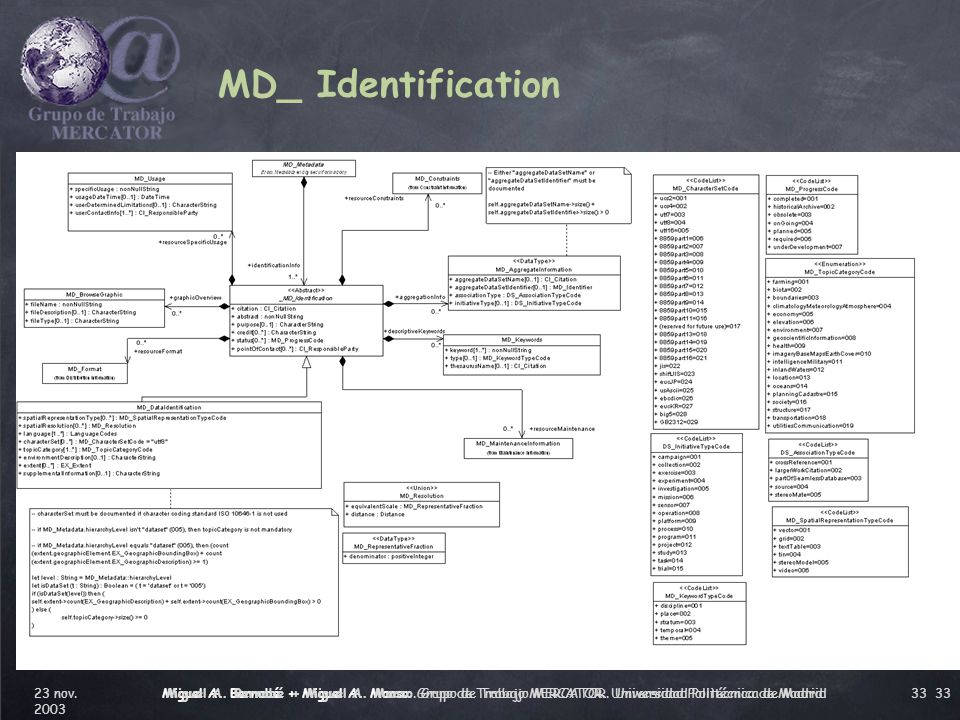

33 MD_ Identification Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

34 Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR
Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

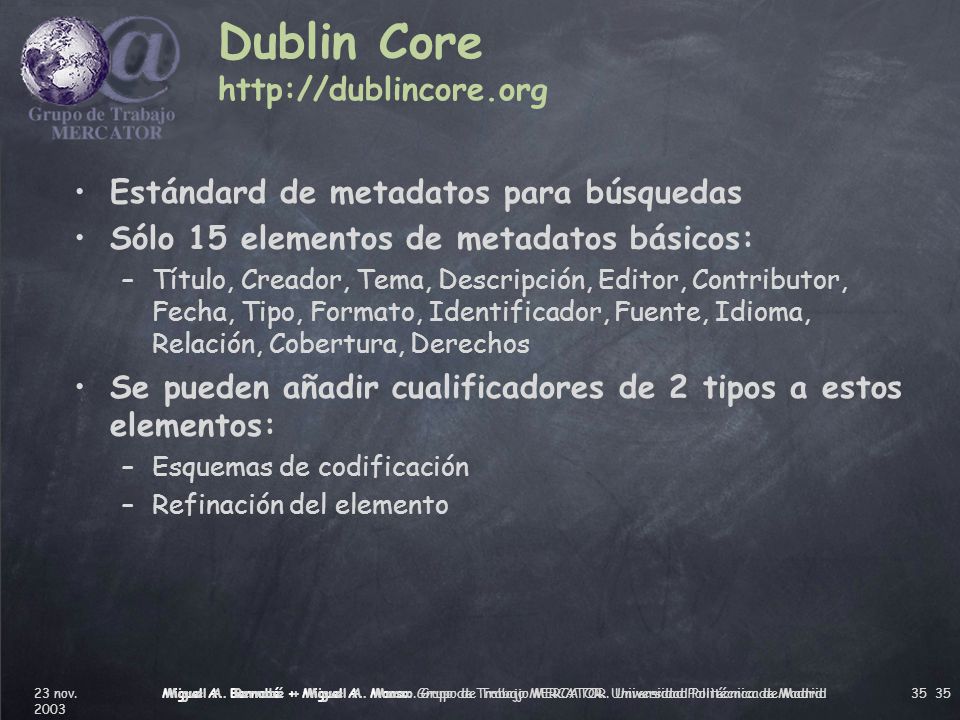

35 Dublin Core http://dublincore.org
Estándard de metadatos para búsquedas Sólo 15 elementos de metadatos básicos: Título, Creador, Tema, Descripción, Editor, Contributor, Fecha, Tipo, Formato, Identificador, Fuente, Idioma, Relación, Cobertura, Derechos Se pueden añadir cualificadores de 2 tipos a estos elementos: Esquemas de codificación Refinación del elemento Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

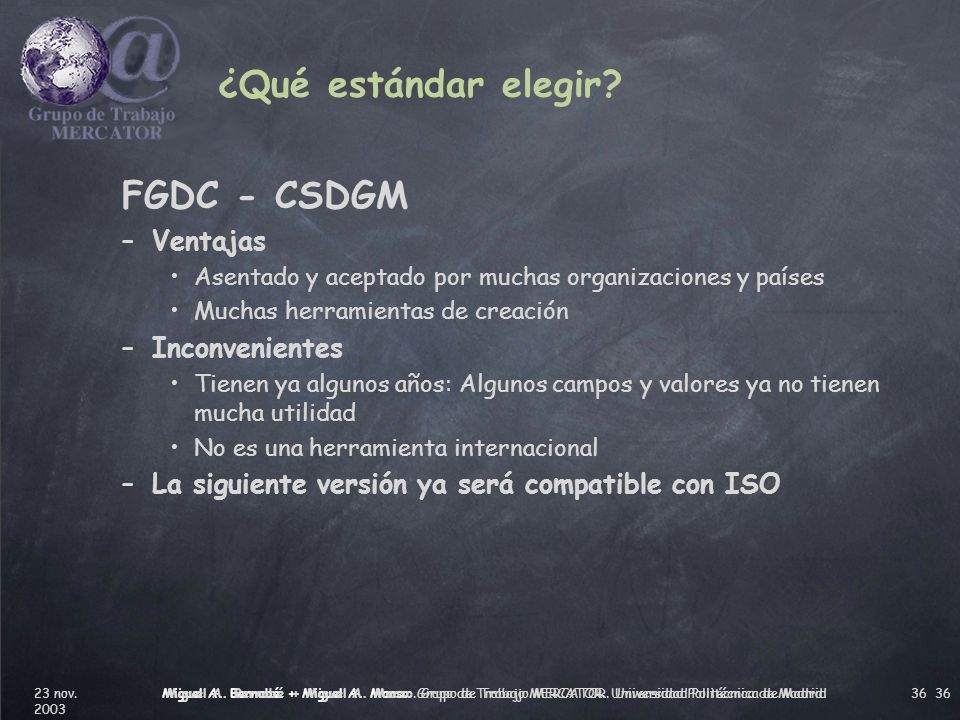

36 ¿Qué estándar elegir? FGDC - CSDGM Ventajas Inconvenientes
Asentado y aceptado por muchas organizaciones y países Muchas herramientas de creación Inconvenientes Tienen ya algunos años: Algunos campos y valores ya no tienen mucha utilidad No es una herramienta internacional La siguiente versión ya será compatible con ISO Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

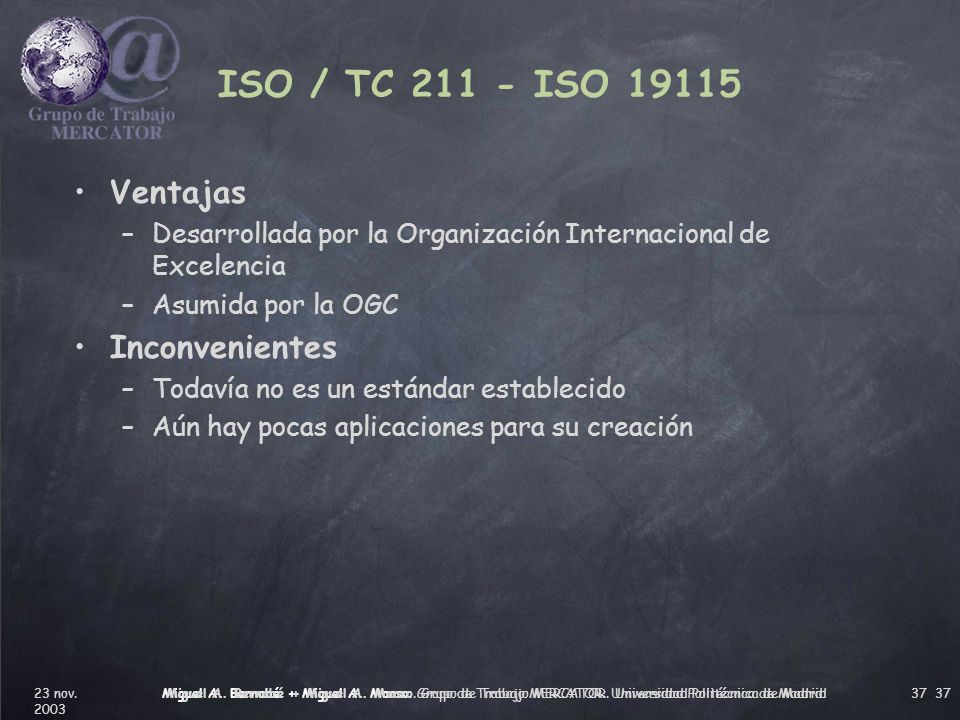

37 ISO / TC 211 - ISO 19115 Ventajas Inconvenientes
Desarrollada por la Organización Internacional de Excelencia Asumida por la OGC Inconvenientes Todavía no es un estándar establecido Aún hay pocas aplicaciones para su creación Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

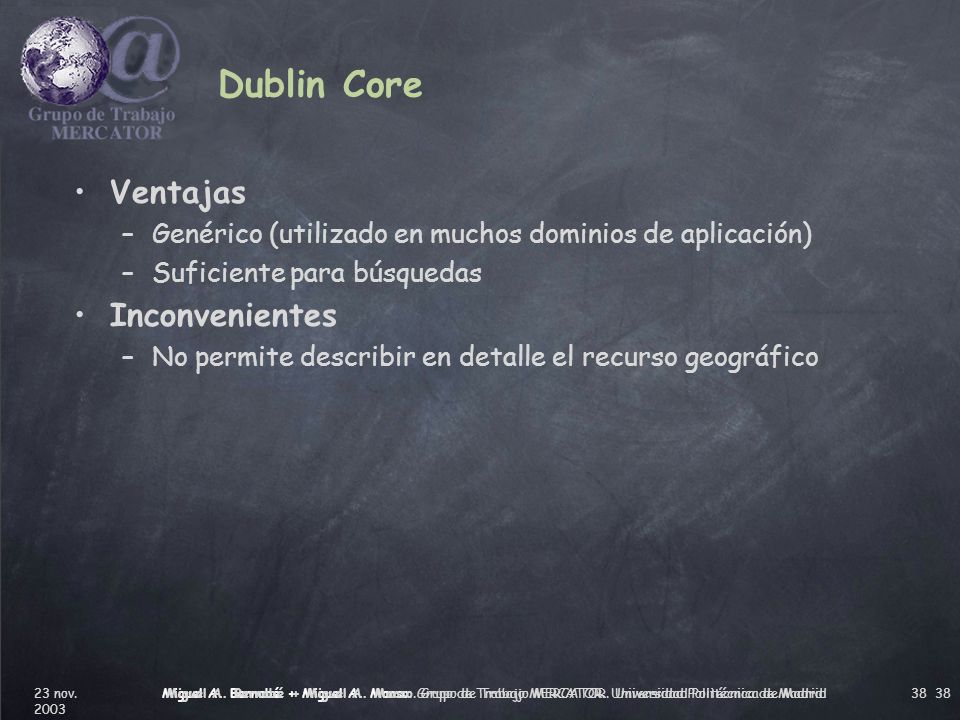

38 Dublin Core Ventajas Inconvenientes
Genérico (utilizado en muchos dominios de aplicación) Suficiente para búsquedas Inconvenientes No permite describir en detalle el recurso geográfico Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

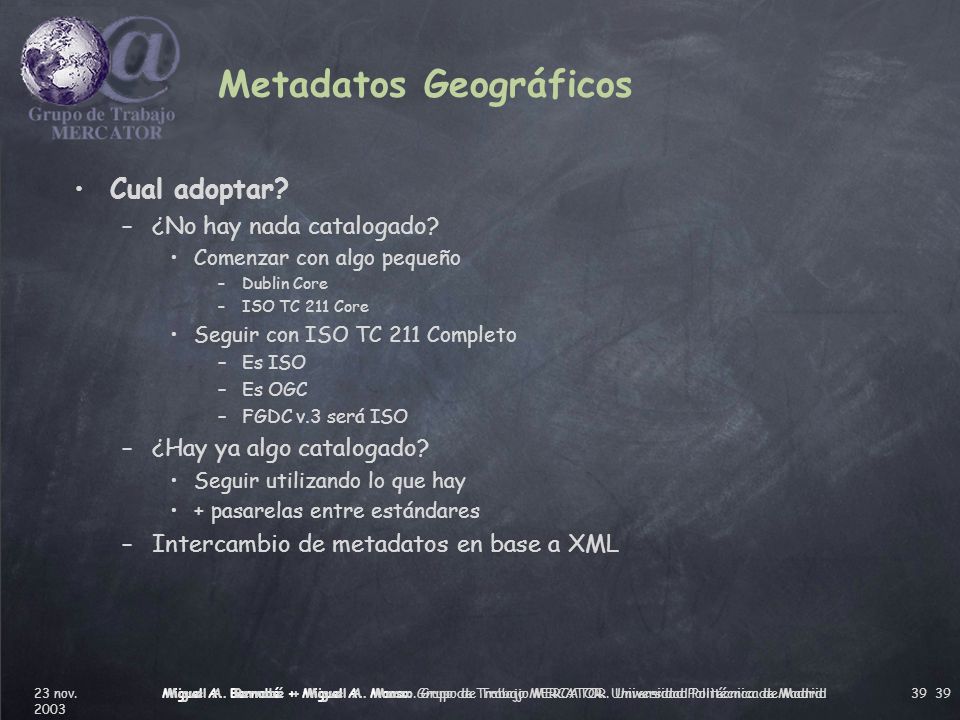

39 Metadatos Geográficos
Cual adoptar? ¿No hay nada catalogado? Comenzar con algo pequeño Dublin Core ISO TC 211 Core Seguir con ISO TC 211 Completo Es ISO Es OGC FGDC v.3 será ISO ¿Hay ya algo catalogado? Seguir utilizando lo que hay + pasarelas entre estándares Intercambio de metadatos en base a XML Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid

40 Pero qué @#¬/” es XML…??? Eso…el próximo día, pequeño saltamontes
Miguel A. Bernabé + Miguel A. Manso. Grupo de Trabajo MERCATOR. Universidad Politécnica de Madrid
