1 Modelos Mentales y Formales con Dinámica de Sistemas “cualquier error de cálculo estará donde cause mayor daño”

2 Bucles de Realimentación +
Sistema de realimentación positivo efecto bola de nieve

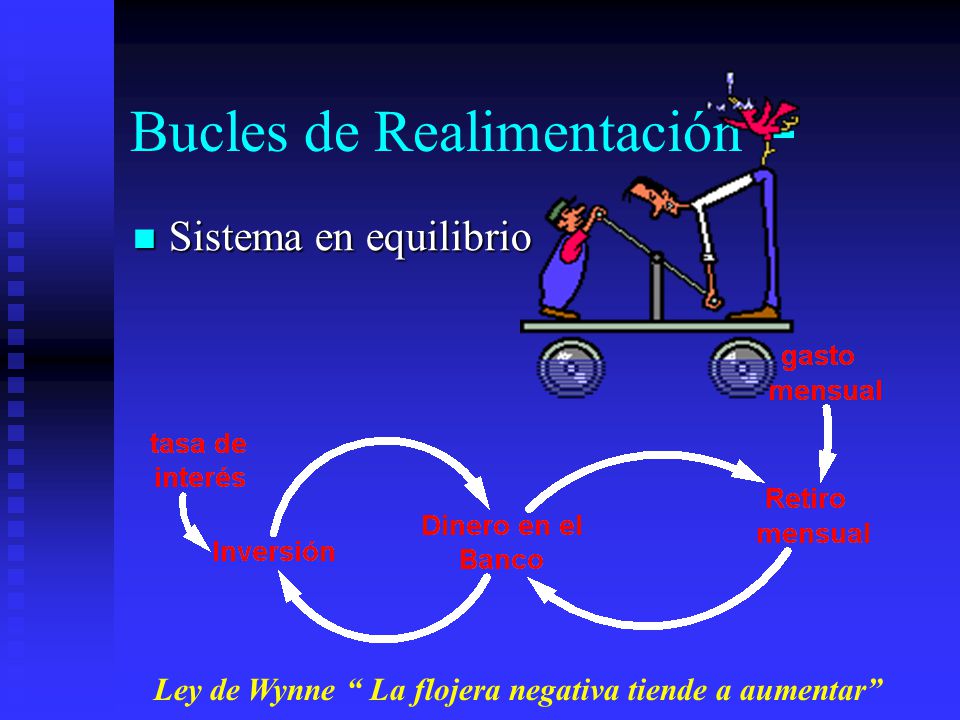

3 Bucles de Realimentación -
Sistema en equilibrio Ley de Wynne “ La flojera negativa tiende a aumentar”

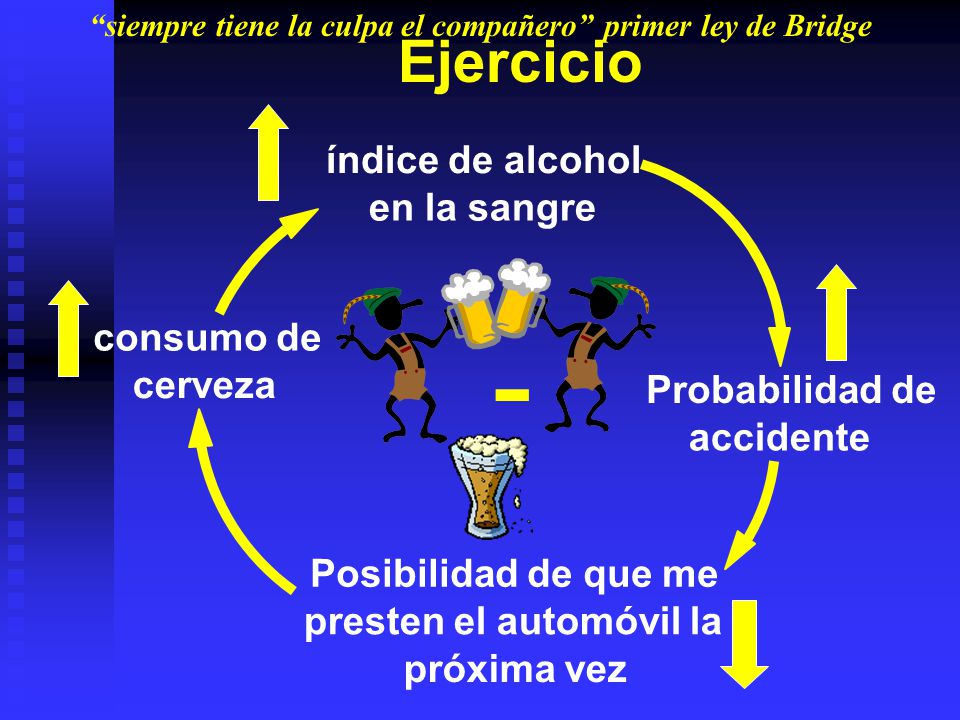

4 “siempre tiene la culpa el compañero” primer ley de Bridge
Ejercicio índice de alcohol en la sangre - consumo de cerveza Probabilidad de accidente Posibilidad de que me presten el automóvil la próxima vez

5 Qué es un modelo ? Es una representación de una realidad en la que los elementos que la componen deben ser aquellos considerados los más relevantes para la estructura del modelo, este modelo representa solamente una parte de la realidad.

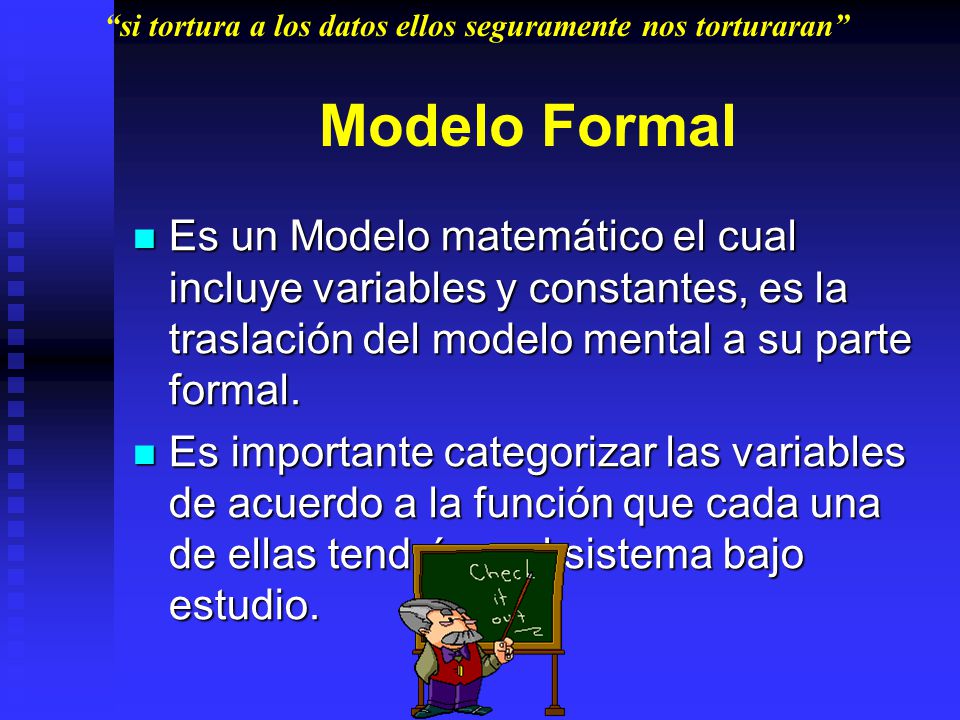

6 “si tortura a los datos ellos seguramente nos torturaran”
Modelo Formal Es un Modelo matemático el cual incluye variables y constantes, es la traslación del modelo mental a su parte formal. Es importante categorizar las variables de acuerdo a la función que cada una de ellas tendrá en el sistema bajo estudio.

7 Desarrollo de modelos + + Diagramas Causales
Directos: relación causa-efecto + +

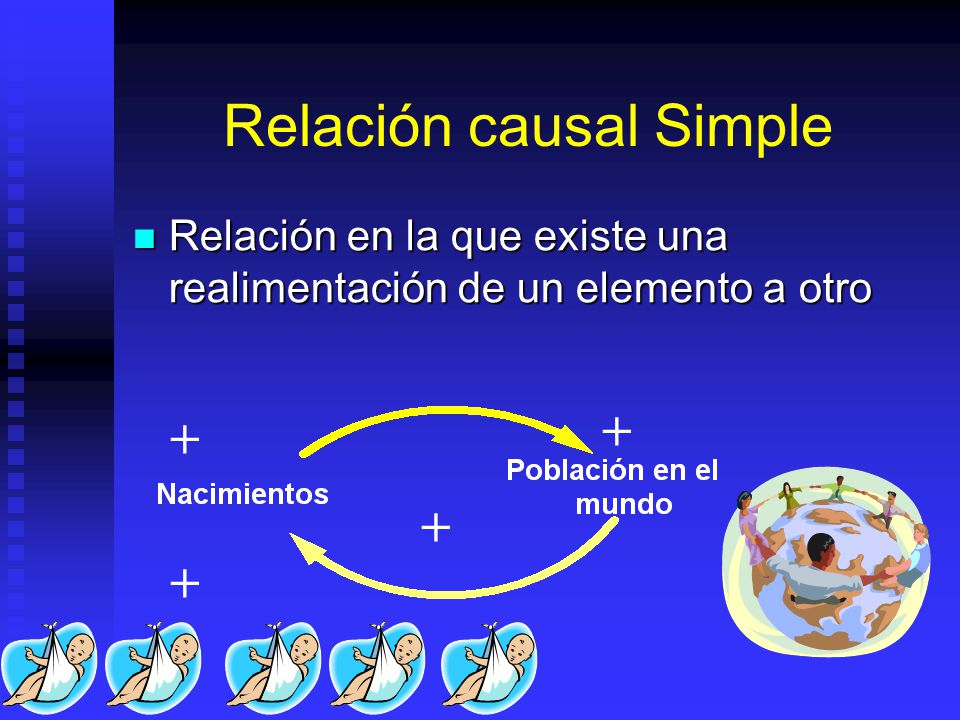

8 Relación causal Simple
Relación en la que existe una realimentación de un elemento a otro + + + +

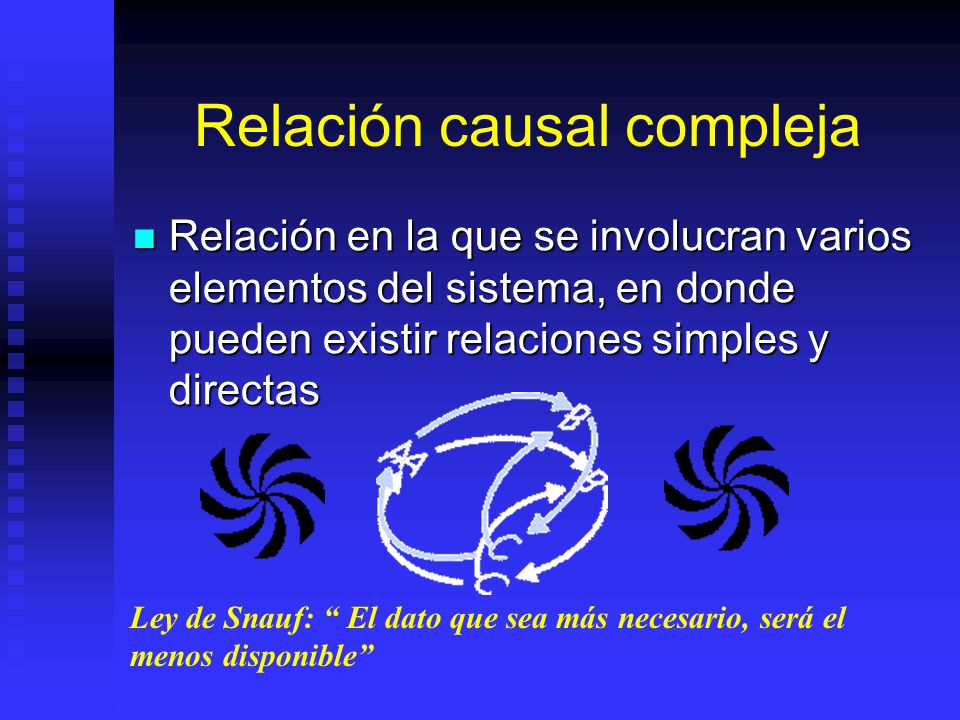

9 Relación causal compleja
Relación en la que se involucran varios elementos del sistema, en donde pueden existir relaciones simples y directas Ley de Snauf: “ El dato que sea más necesario, será el menos disponible”

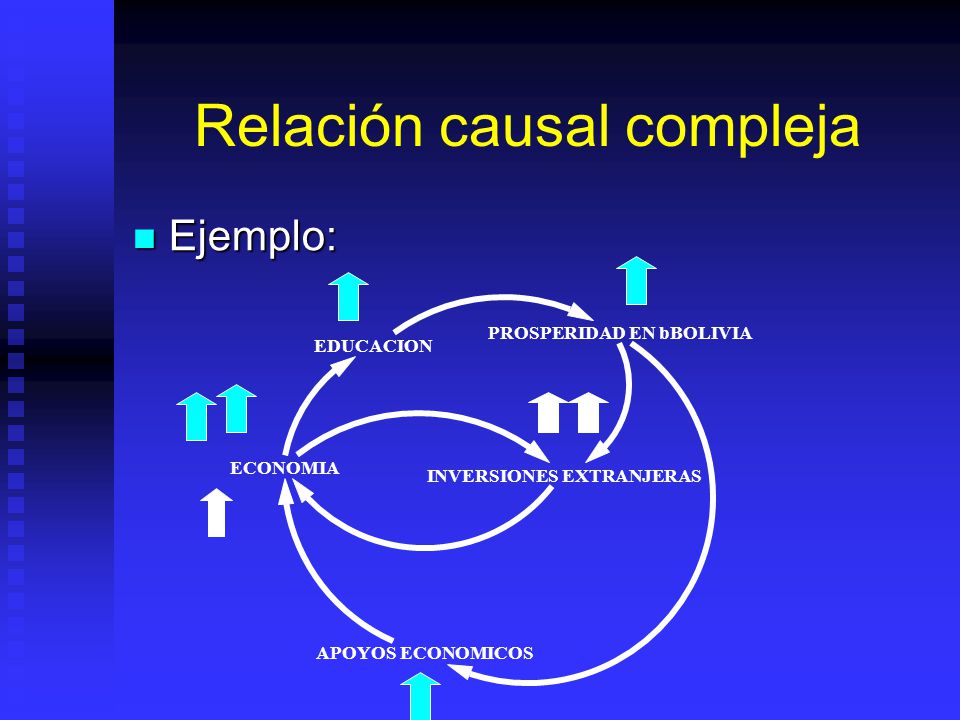

10 Relación causal compleja
Ejemplo: PROSPERIDAD EN bBOLIVIA EDUCACION ECONOMIA INVERSIONES EXTRANJERAS APOYOS ECONOMICOS

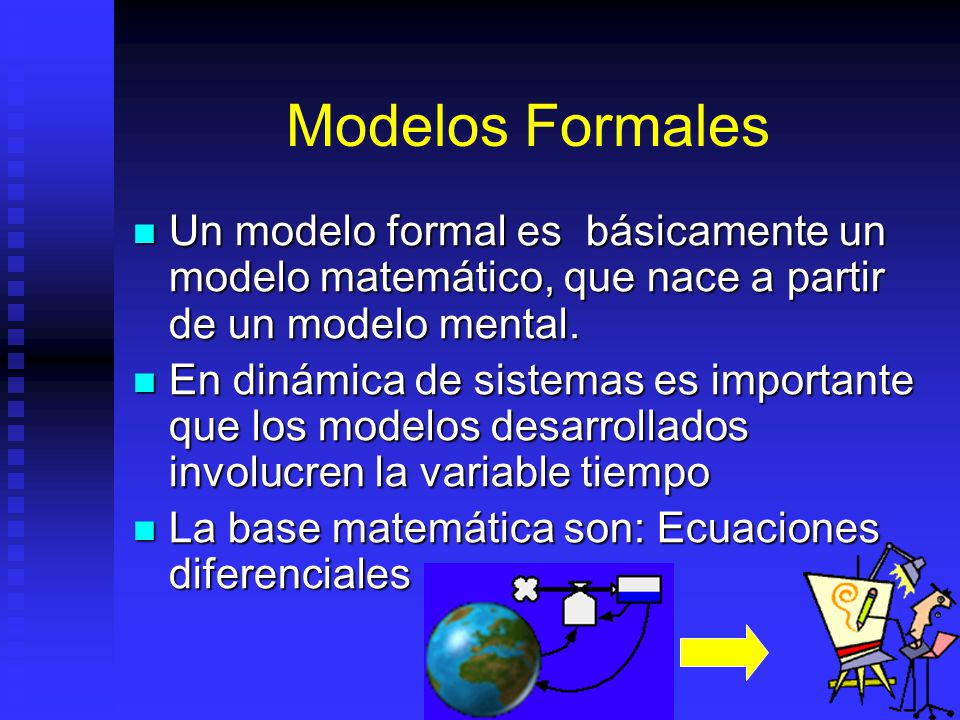

11 Modelos Formales Un modelo formal es básicamente un modelo matemático, que nace a partir de un modelo mental. En dinámica de sistemas es importante que los modelos desarrollados involucren la variable tiempo La base matemática son: Ecuaciones diferenciales

12 Fases de construcción de un modelo
Mundo real Conceptualización Modelo mental Formulación Modelo Formal Evaluación

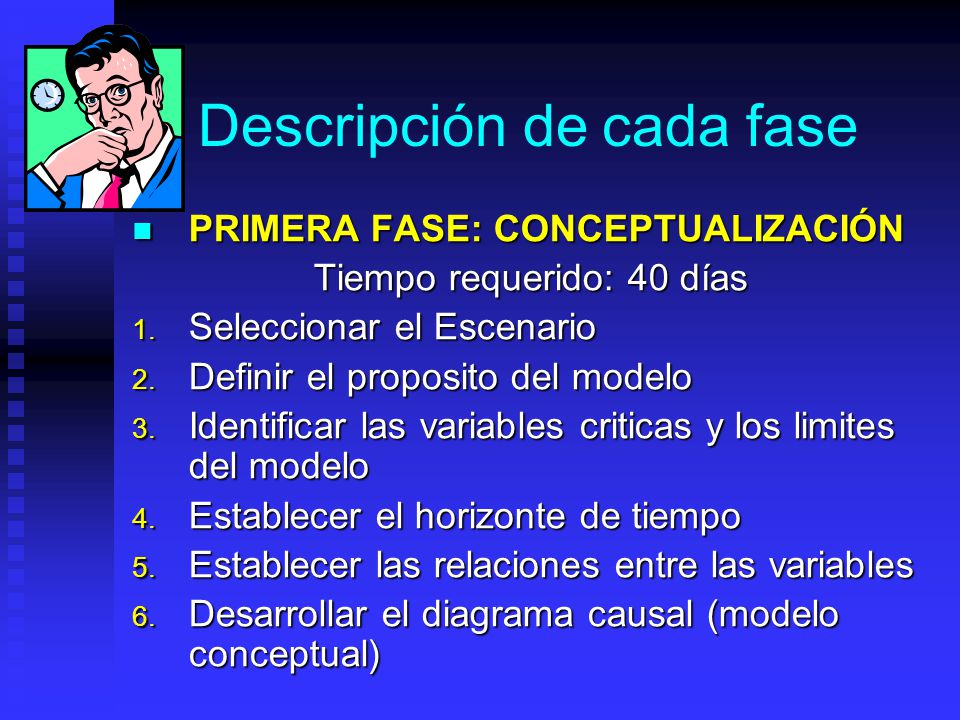

13 Descripción de cada fase
PRIMERA FASE: CONCEPTUALIZACIÓN Tiempo requerido: 40 días Seleccionar el Escenario Definir el proposito del modelo Identificar las variables criticas y los limites del modelo Establecer el horizonte de tiempo Establecer las relaciones entre las variables Desarrollar el diagrama causal (modelo conceptual)

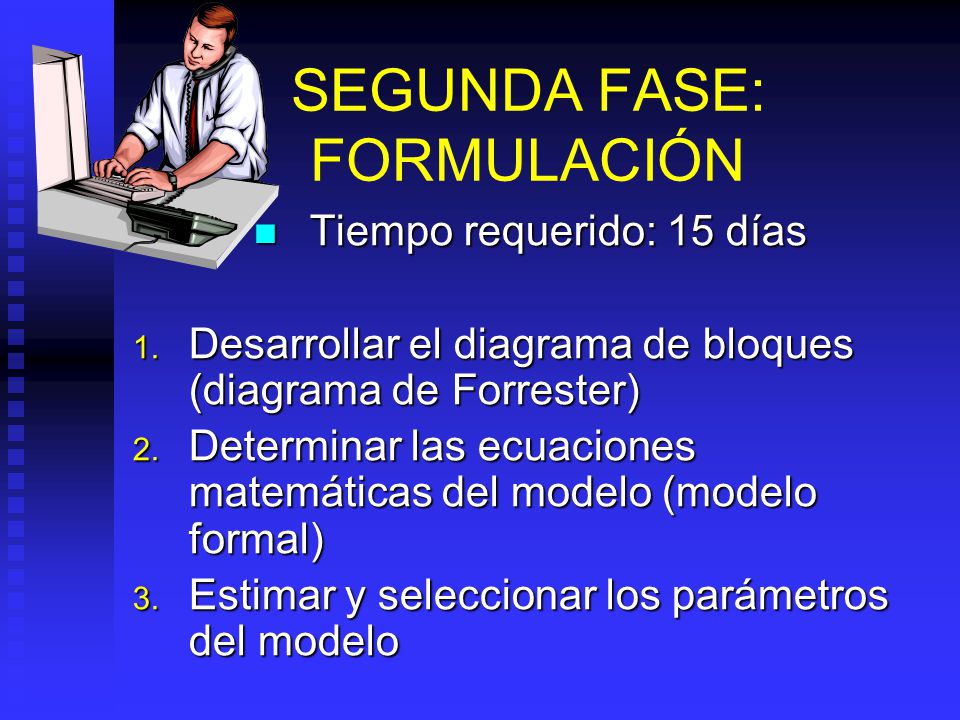

14 SEGUNDA FASE: FORMULACIÓN
Tiempo requerido: 15 días Desarrollar el diagrama de bloques (diagrama de Forrester) Determinar las ecuaciones matemáticas del modelo (modelo formal) Estimar y seleccionar los parámetros del modelo

15 TERCERA PARTE: EVALUACION
Tiempo requerido: 15 días Simulación del modelo y prueba de hipótesis dinámicas Prueba del modelo bajo supuestos Respuesta del modelo con Análisis de sensibilidad

16 CUARTA PARTE: IMPLEMENTACIÓN
Respuesta del modelo a diferentes políticas Presentar el modelo en una forma accesible Jorgen Randers, Elements of the Study Dynamics Method (pp ) Portland Oregon, Productivity Press, 334 pp.

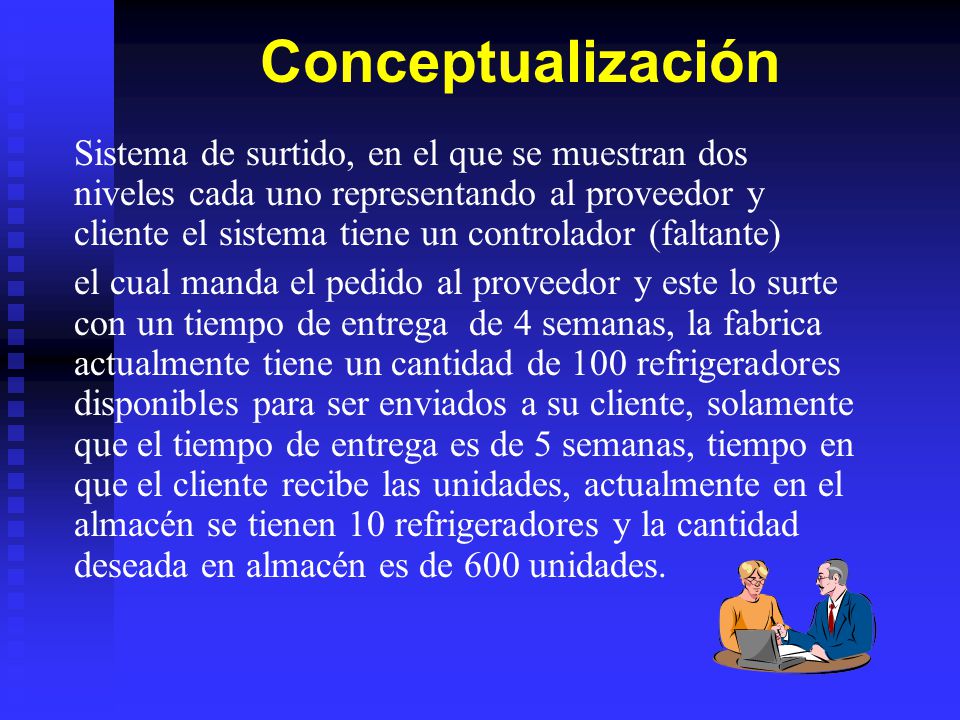

17 Conceptualización Sistema de surtido, en el que se muestran dos niveles cada uno representando al proveedor y cliente el sistema tiene un controlador (faltante) el cual manda el pedido al proveedor y este lo surte con un tiempo de entrega de 4 semanas, la fabrica actualmente tiene un cantidad de 100 refrigeradores disponibles para ser enviados a su cliente, solamente que el tiempo de entrega es de 5 semanas, tiempo en que el cliente recibe las unidades, actualmente en el almacén se tienen 10 refrigeradores y la cantidad deseada en almacén es de 600 unidades.

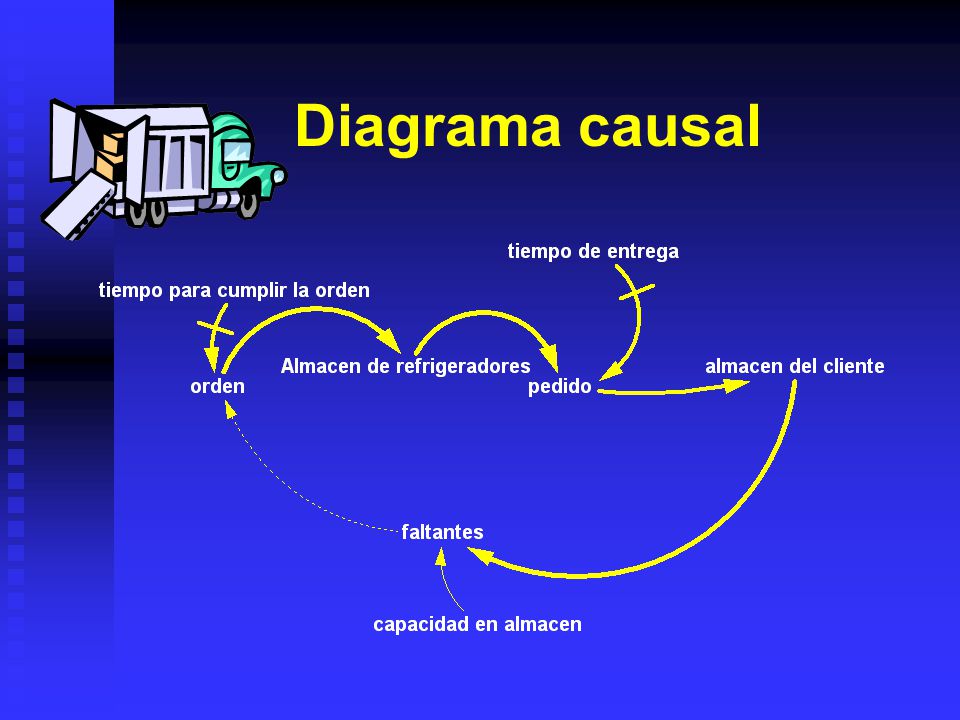

18 Diagrama causal

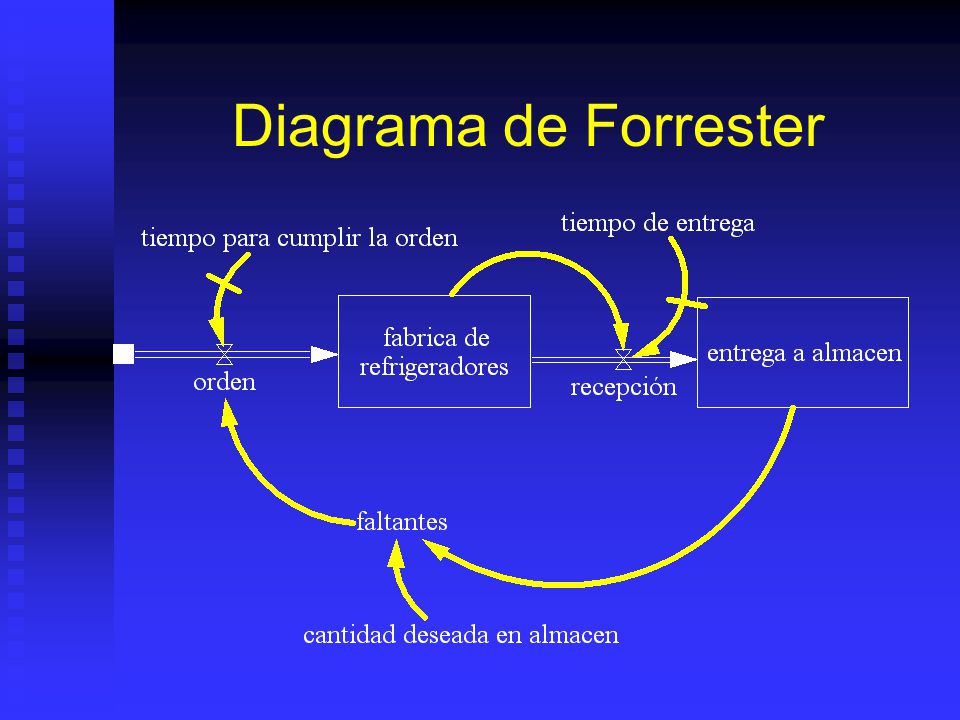

19 Diagrama de Forrester

20 Ecuaciones del sistema
(01) cantidad deseada en almacen= 600 Units: refrigeradores (02) entrega a almacen= INTEG (recepción,10) (03) fabrica de refrigeradores= INTEG (orden - recepción, 100)

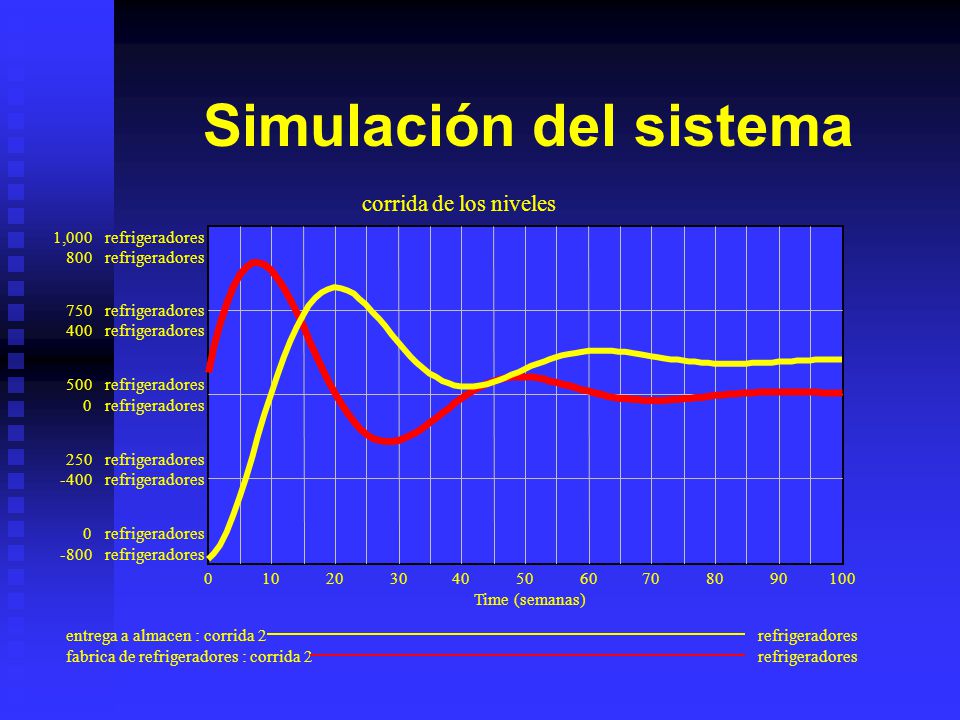

21 Simulación del sistema
corrida de los niveles 1,000 refrigeradores 800 refrigeradores 750 refrigeradores 400 refrigeradores 500 refrigeradores refrigeradores 250 refrigeradores -400 refrigeradores refrigeradores -800 refrigeradores 10 20 30 40 50 60 70 80 90 100 Time (semanas) entrega a almacen : corrida 2 refrigeradores fabrica de refrigeradores : corrida 2 refrigeradores

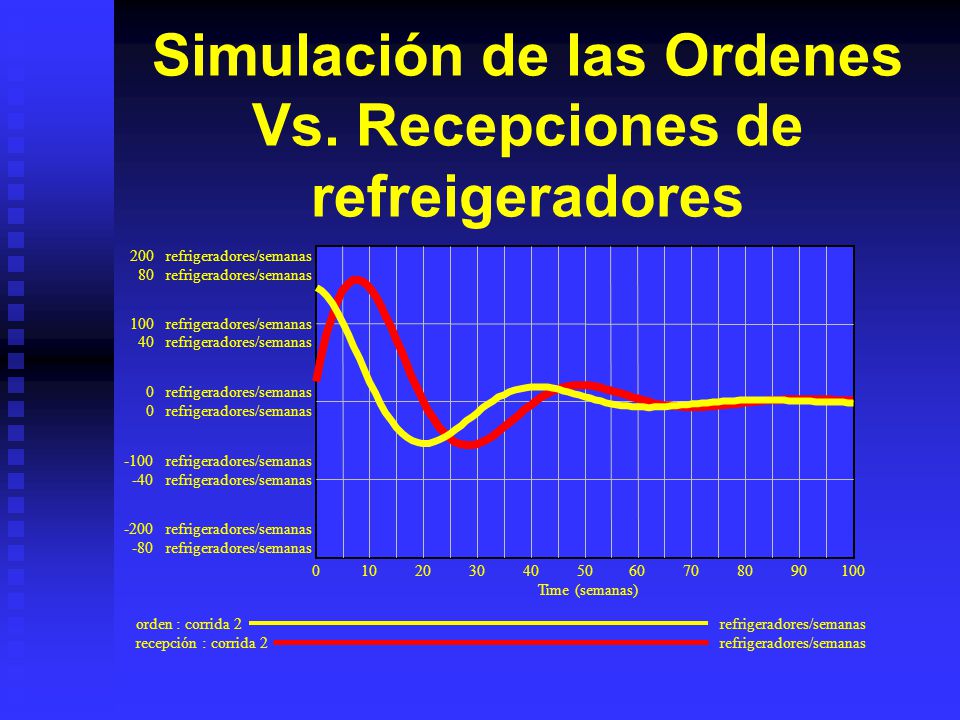

22 Simulación de las Ordenes Vs. Recepciones de refreigeradores
200 refrigeradores/semanas 80 refrigeradores/semanas 100 refrigeradores/semanas 40 refrigeradores/semanas refrigeradores/semanas refrigeradores/semanas -100 refrigeradores/semanas -40 refrigeradores/semanas -200 refrigeradores/semanas -80 refrigeradores/semanas 10 20 30 40 50 60 70 80 90 100 Time (semanas) orden : corrida 2 refrigeradores/semanas recepción : corrida 2 refrigeradores/semanas

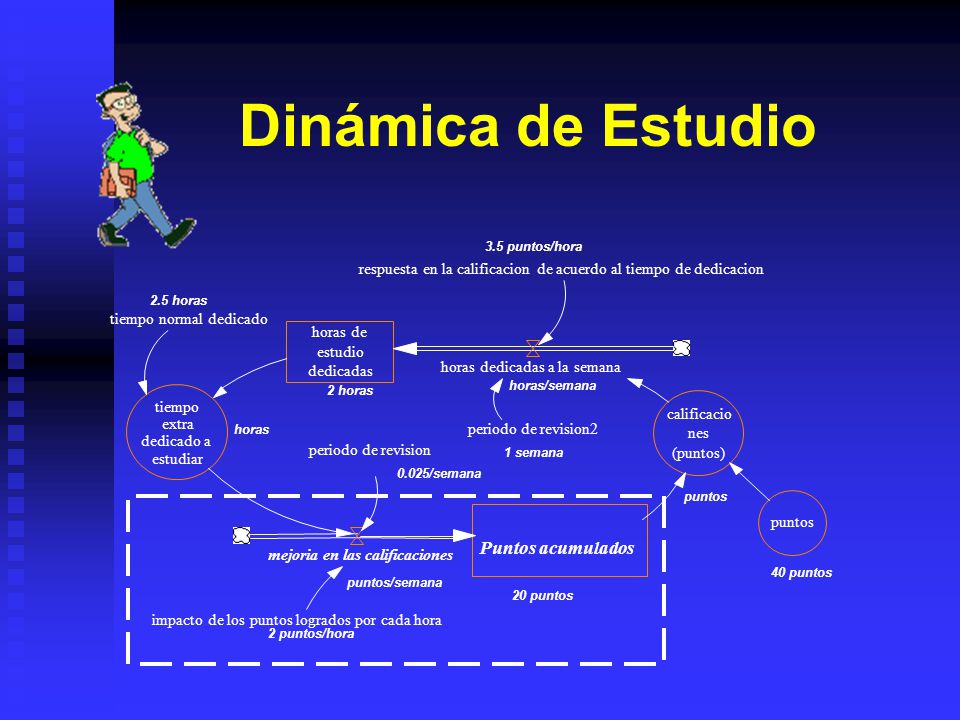

23 Dinámica de Estudio Puntos acumulados
3.5 puntos/hora respuesta en la calificacion de acuerdo al tiempo de dedicacion 2.5 horas tiempo normal dedicado horas de estudio dedicadas horas dedicadas a la semana 2 horas horas/semana tiempo calificacio extra horas periodo de revision2 nes dedicado a periodo de revision estudiar 1 semana (puntos) 0.025/semana puntos puntos Puntos acumulados mejoria en las calificaciones 40 puntos puntos/semana 20 puntos impacto de los puntos logrados por cada hora 2 puntos/hora

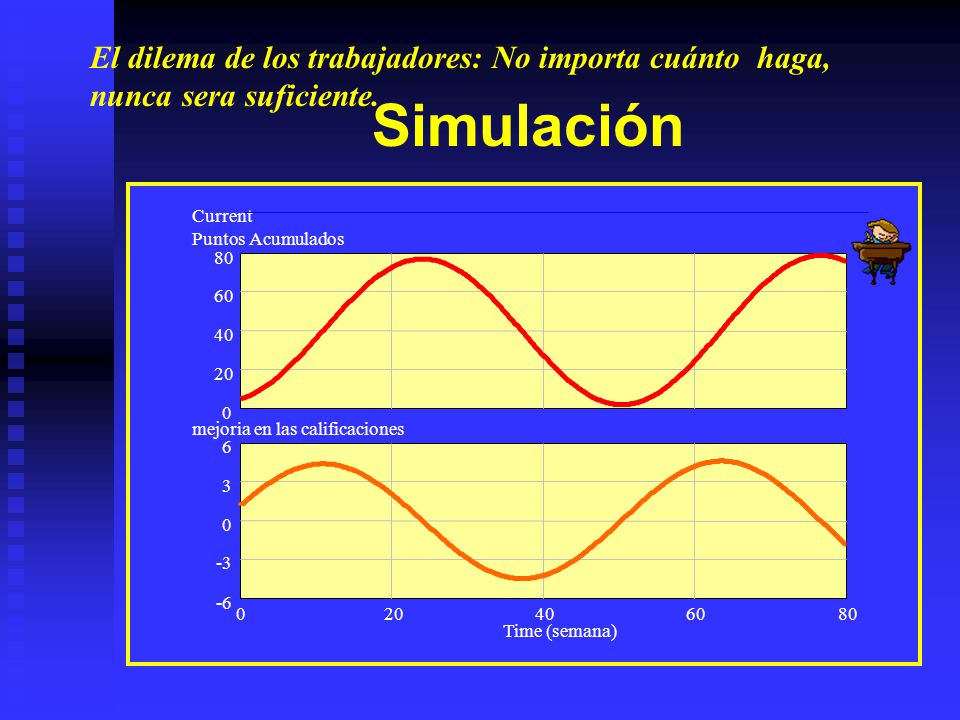

24 El dilema de los trabajadores: No importa cuánto haga, nunca sera suficiente.
Simulación Current Puntos Acumulados 80 60 40 20 mejoria en las calificaciones 6 3 -3 -6 20 40 60 80 Time (semana)

25 Una realidad oscilante....
grafica de niveles 200 horas 80 puntos horas 40 puntos -200 horas puntos 8 16 24 32 40 48 56 64 72 80 Time (semana) horas de estudio dedicadas : Current horas Puntos Acumulados en calificación actual : Current puntos

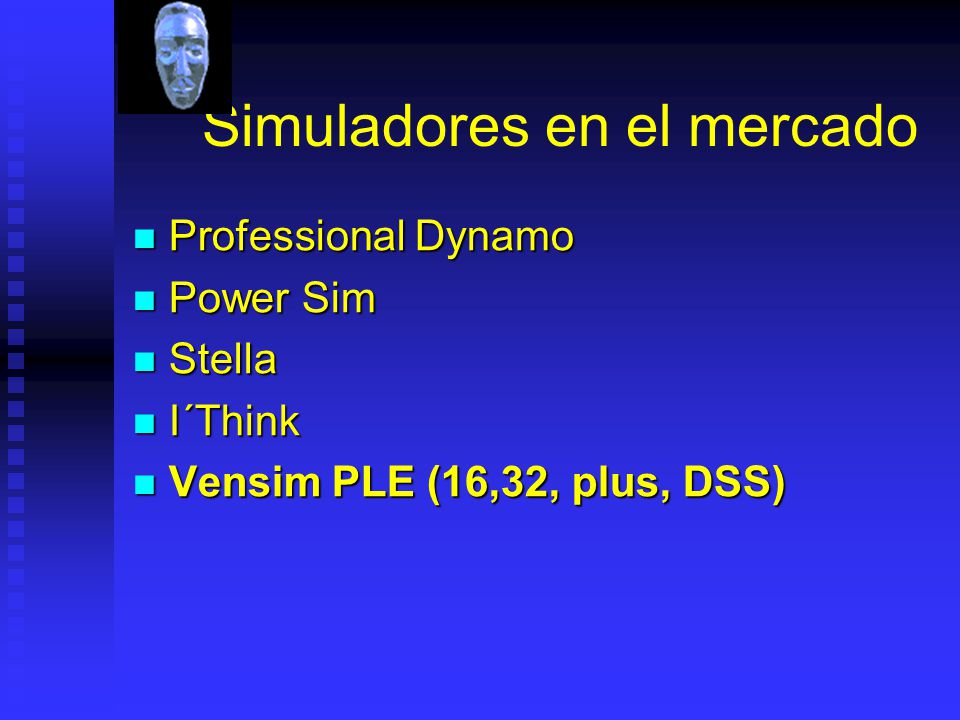

26 Simuladores en el mercado
Professional Dynamo Power Sim Stella I´Think Vensim PLE (16,32, plus, DSS)

27 Simulador empleado Vensim PLE Plus
