RADIOTRANS PROPUESTA DE ILUMINACIÓN NUEVAS TECNOLOGÍAS.

Presentación del tema: "RADIOTRANS PROPUESTA DE ILUMINACIÓN NUEVAS TECNOLOGÍAS."— Transcripción de la presentación:

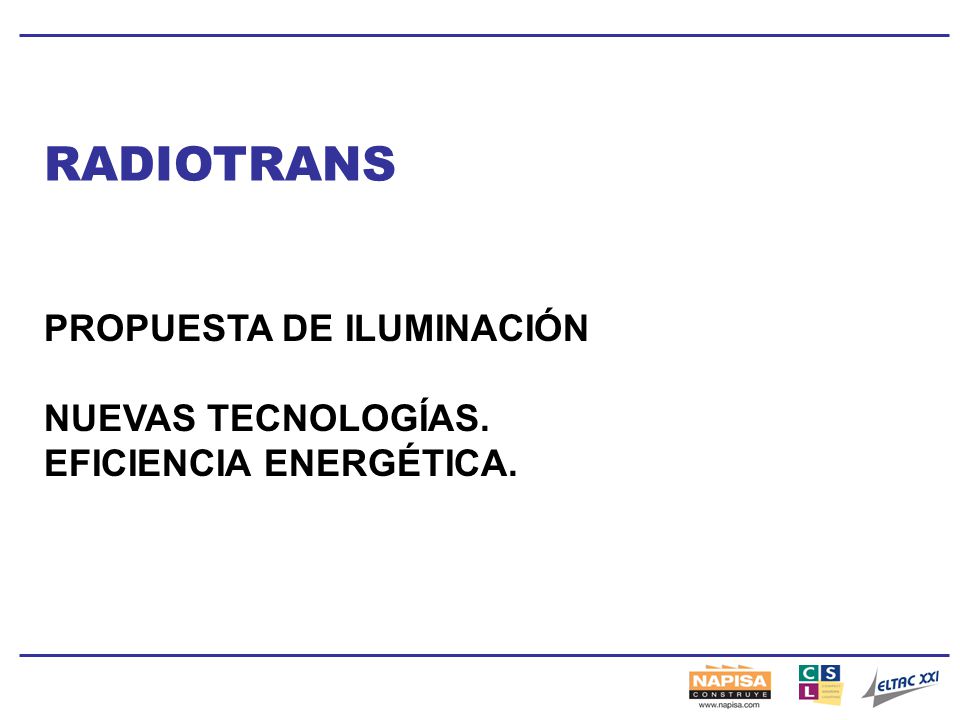

1 RADIOTRANS PROPUESTA DE ILUMINACIÓN NUEVAS TECNOLOGÍAS.
EFICIENCIA ENERGÉTICA.

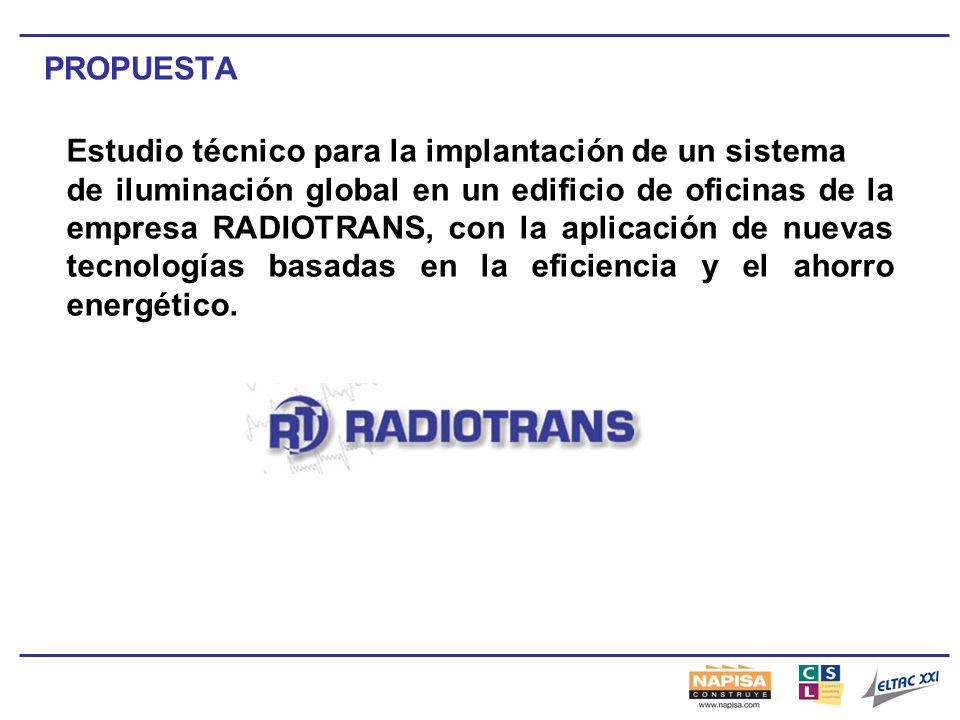

2 PROPUESTA Estudio técnico para la implantación de un sistema de iluminación global en un edificio de oficinas de la empresa RADIOTRANS, con la aplicación de nuevas tecnologías basadas en la eficiencia y el ahorro energético.

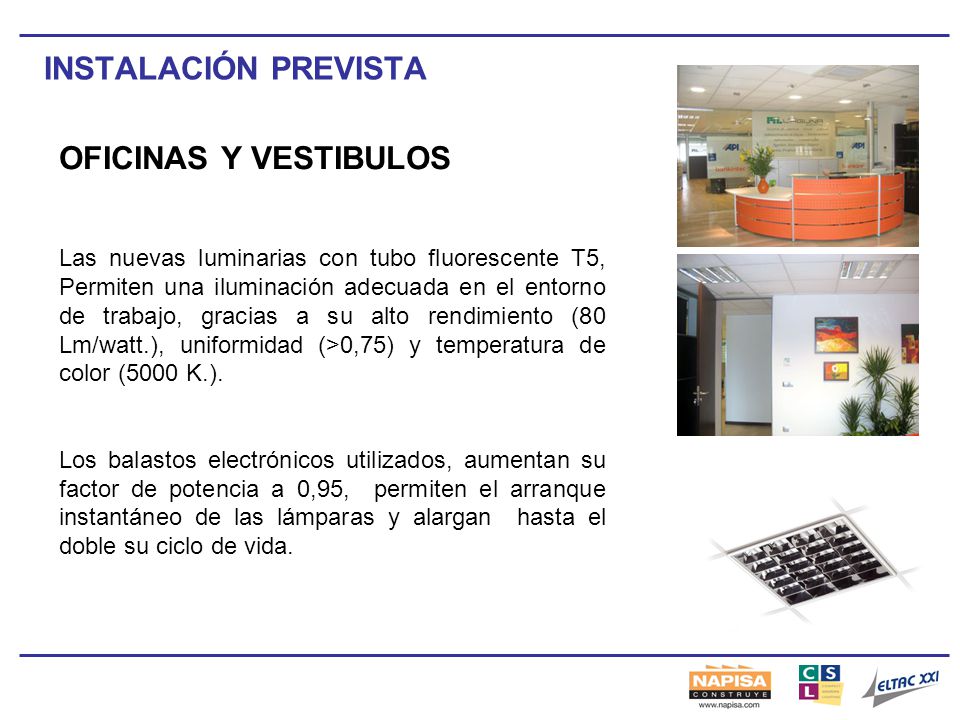

3 INSTALACIÓN PREVISTA OFICINAS Y VESTIBULOS
Las nuevas luminarias con tubo fluorescente T5, Permiten una iluminación adecuada en el entorno de trabajo, gracias a su alto rendimiento (80 Lm/watt.), uniformidad (>0,75) y temperatura de color (5000 K.). Los balastos electrónicos utilizados, aumentan su factor de potencia a 0,95, permiten el arranque instantáneo de las lámparas y alargan hasta el doble su ciclo de vida.

4 INSTALACIÓN PREVISTA ALMACEN CÁMPANA INDUSTRIAL CFL 200 Watt.
Las lámparas Compactas Fluorescentes con balasto electrónico ofrecen un rendimiento luminoso de 70 lm./Watt. Esto permite mantener los niveles de iluminación necesarios en la instalación pero reduciendo el consumo energético y aumentando el ciclo de vida de las lámparas. Su aplicación se destaca en almacenes, líneas de producción y líneas de montaje y ensamblaje

5 INSTALACIÓN PREVISTA REGULACIÓN
La iluminación temporizada o con detector presencia en zonas de tránsito comunes, optimizan los tiempos de encendido. Los sistema de regulación por célula fotoeléctrica, Permiten ajustar los niveles lumínicos de las lámparas, en función de la intensidad de luz natural procedente del exterior. Sensor fotoeléctrico.

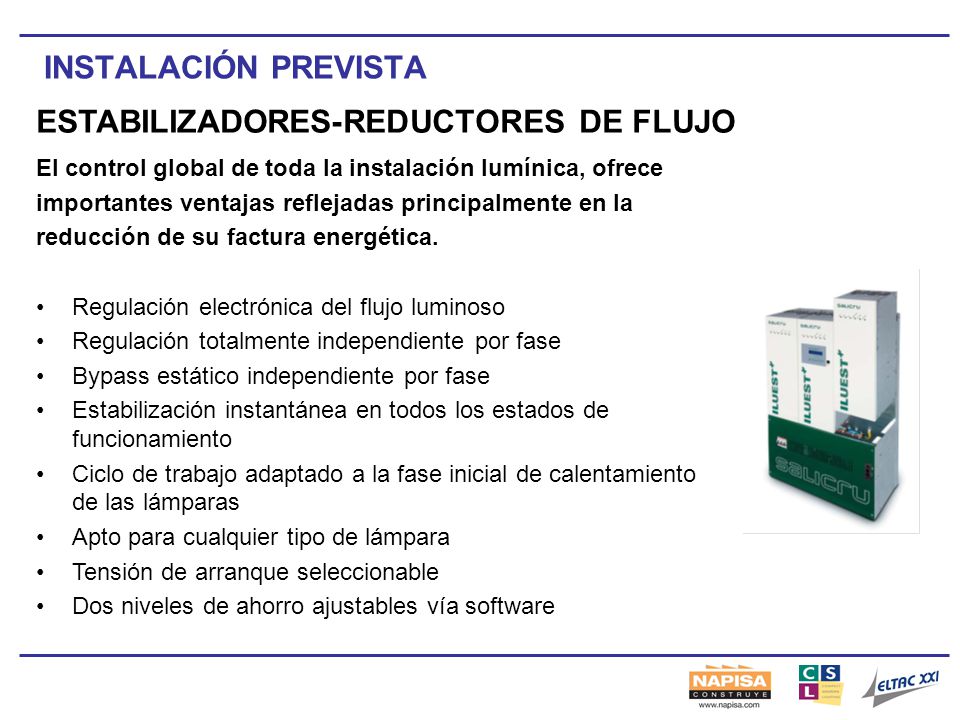

6 ESTABILIZADORES-REDUCTORES DE FLUJO
INSTALACIÓN PREVISTA ESTABILIZADORES-REDUCTORES DE FLUJO El control global de toda la instalación lumínica, ofrece importantes ventajas reflejadas principalmente en la reducción de su factura energética. Regulación electrónica del flujo luminoso Regulación totalmente independiente por fase Bypass estático independiente por fase Estabilización instantánea en todos los estados de funcionamiento Ciclo de trabajo adaptado a la fase inicial de calentamiento de las lámparas Apto para cualquier tipo de lámpara Tensión de arranque seleccionable Dos niveles de ahorro ajustables vía software

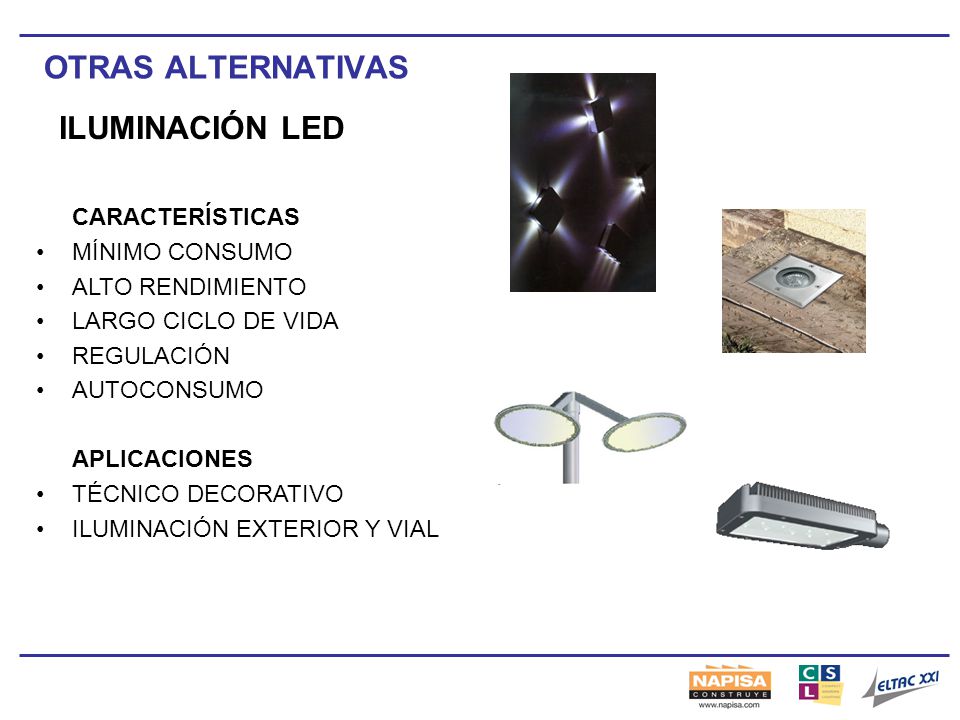

7 OTRAS ALTERNATIVAS ILUMINACIÓN LED CARACTERÍSTICAS MÍNIMO CONSUMO
ALTO RENDIMIENTO LARGO CICLO DE VIDA REGULACIÓN AUTOCONSUMO APLICACIONES TÉCNICO DECORATIVO ILUMINACIÓN EXTERIOR Y VIAL

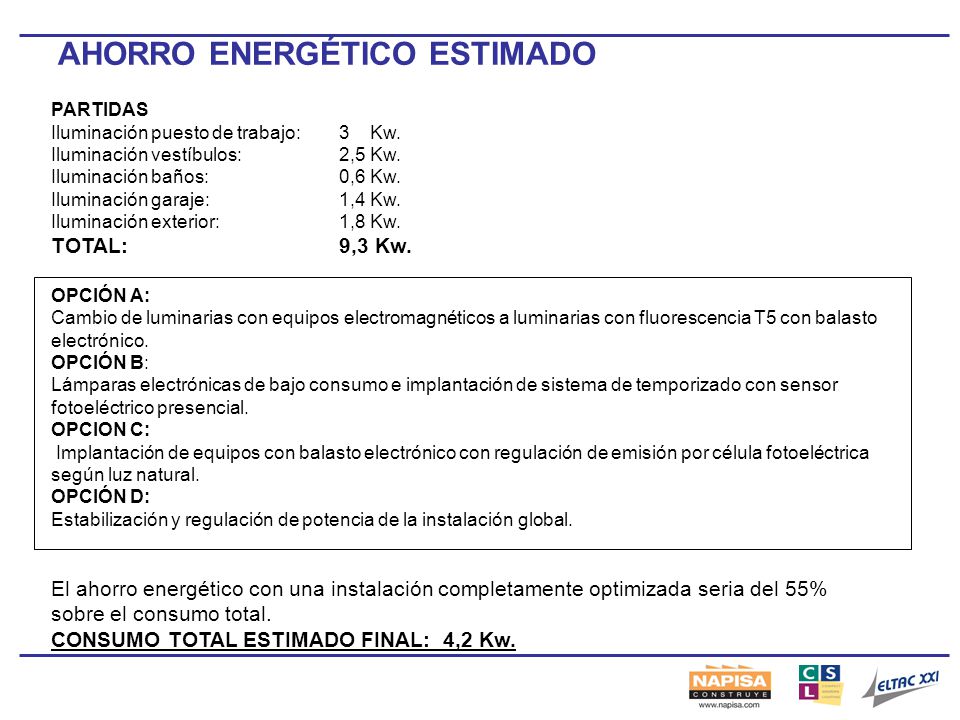

8 AHORRO ENERGÉTICO ESTIMADO
PARTIDAS Iluminación puesto de trabajo: Kw. Iluminación vestíbulos: 2,5 Kw. Iluminación baños: 0,6 Kw. Iluminación garaje: 1,4 Kw. Iluminación exterior: 1,8 Kw. TOTAL:  9,3 Kw. OPCIÓN A: Cambio de luminarias con equipos electromagnéticos a luminarias con fluorescencia T5 con balasto electrónico. OPCIÓN B: Lámparas electrónicas de bajo consumo e implantación de sistema de temporizado con sensor fotoeléctrico presencial. OPCION C:  Implantación de equipos con balasto electrónico con regulación de emisión por célula fotoeléctrica según luz natural. OPCIÓN D: Estabilización y regulación de potencia de la instalación global. El ahorro energético con una instalación completamente optimizada seria del 55% sobre el consumo total. CONSUMO TOTAL ESTIMADO FINAL:  4,2 Kw.

9 COMPARATIVA INSTALACIÓN CONVENCIONAL PROPUESTA
POTENCIA TOTAL ILUMINACIÓN (W) 9.300 4.200 COSTO ENERGÍA REFERENCIA (cent.€) 12,0619 ENERGIA CONSUMIDA 1 MES (KWh) 2.046 924 COSTO ENERGIA CONSUMIDA (€) 246,8 111,5 DIFERENCIAL POTENCIA CONSUMIDA Mes(W) 1.122 (*) Datos calculados considerando los equipos 10 horas encendidos y 22 días laborables (*) Estos cálculos se basan en una estimación de consumo realizado por fuentes externas.

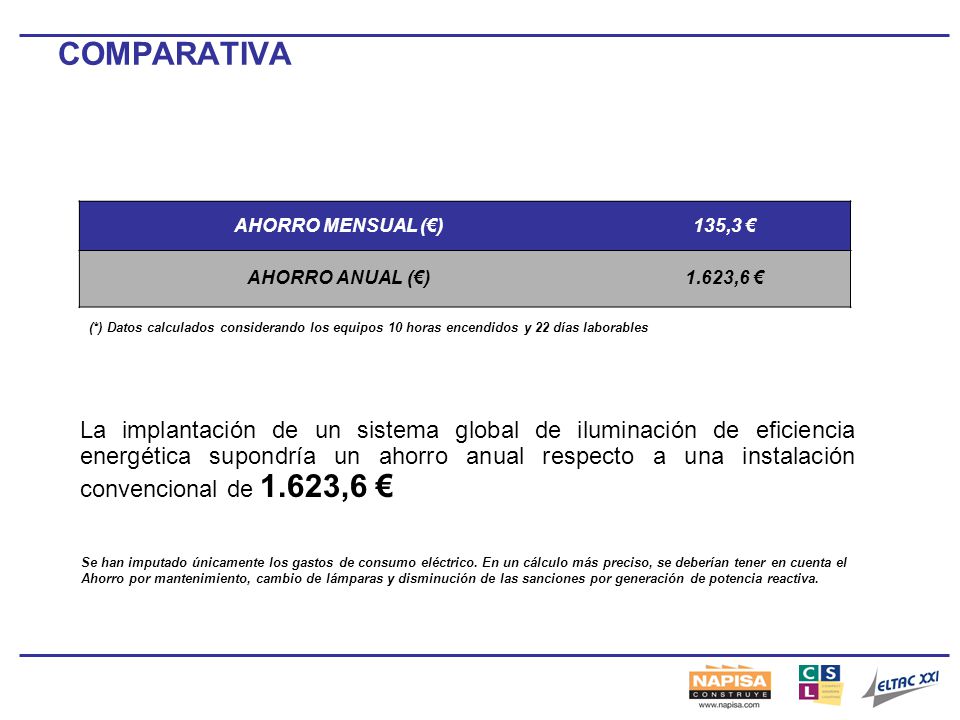

10 COMPARATIVA AHORRO MENSUAL (€) 135,3 € AHORRO ANUAL (€) 1.623,6 € (*) Datos calculados considerando los equipos 10 horas encendidos y 22 días laborables La implantación de un sistema global de iluminación de eficiencia energética supondría un ahorro anual respecto a una instalación convencional de 1.623,6 € Se han imputado únicamente los gastos de consumo eléctrico. En un cálculo más preciso, se deberían tener en cuenta el Ahorro por mantenimiento, cambio de lámparas y disminución de las sanciones por generación de potencia reactiva.

11 AMORTIZACIÓN 0 € / año 1.623,6 € / año 12,3 años Empresa TECNOTRANS
Coste global aprox. instalación: € Ahorro energético anual con instalación convencional 0 € / año Ahorro energético anual con instalación optimizada 1.623,6 € / año Periodo de amortización de la inversión 12,3 años Nota: El periodo de amortización varía en función del número de horas de consumo diario de la instalación. A mayor número de horas de consumo, menor será el periodo de amortización

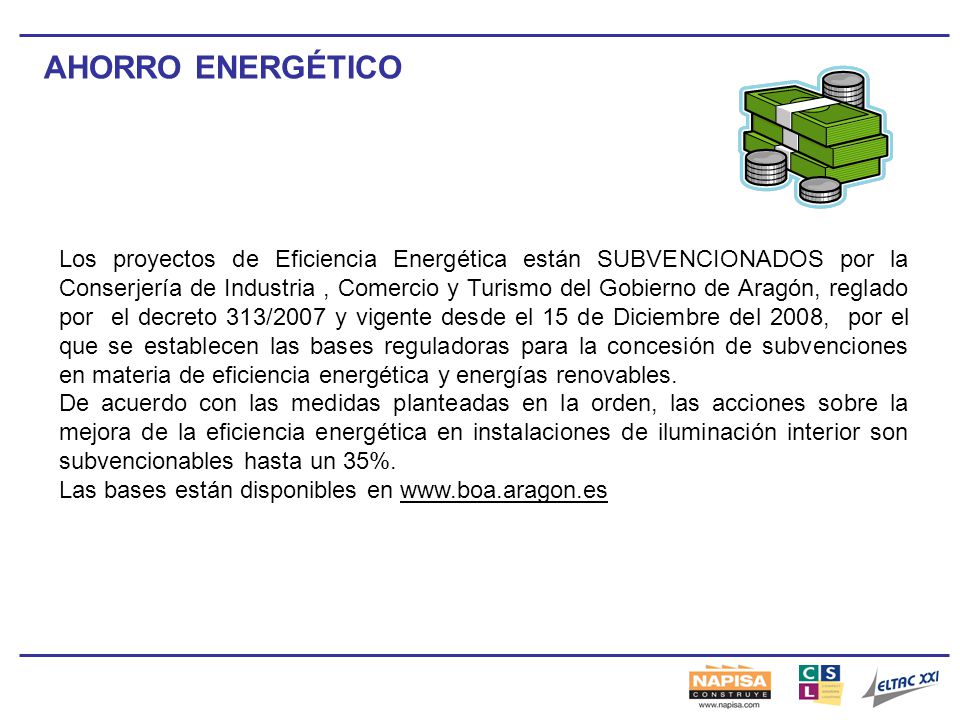

12 AHORRO ENERGÉTICO Los proyectos de Eficiencia Energética están SUBVENCIONADOS por la Conserjería de Industria , Comercio y Turismo del Gobierno de Aragón, reglado por el decreto 313/2007 y vigente desde el 15 de Diciembre del 2008, por el que se establecen las bases reguladoras para la concesión de subvenciones en materia de eficiencia energética y energías renovables. De acuerdo con las medidas planteadas en la orden, las acciones sobre la mejora de la eficiencia energética en instalaciones de iluminación interior son subvencionables hasta un 35%. Las bases están disponibles en
