1 Diseño Técnico Iº Medio MªCecilia Villagrán
UNIDAD I Diseño Técnico Iº Medio MªCecilia Villagrán

2 ¿A qué área del diseño corresponde cada imagen
¿A qué área del diseño corresponde cada imagen?¿Que semejanzas y diferencias pueden establecer entre ellas?

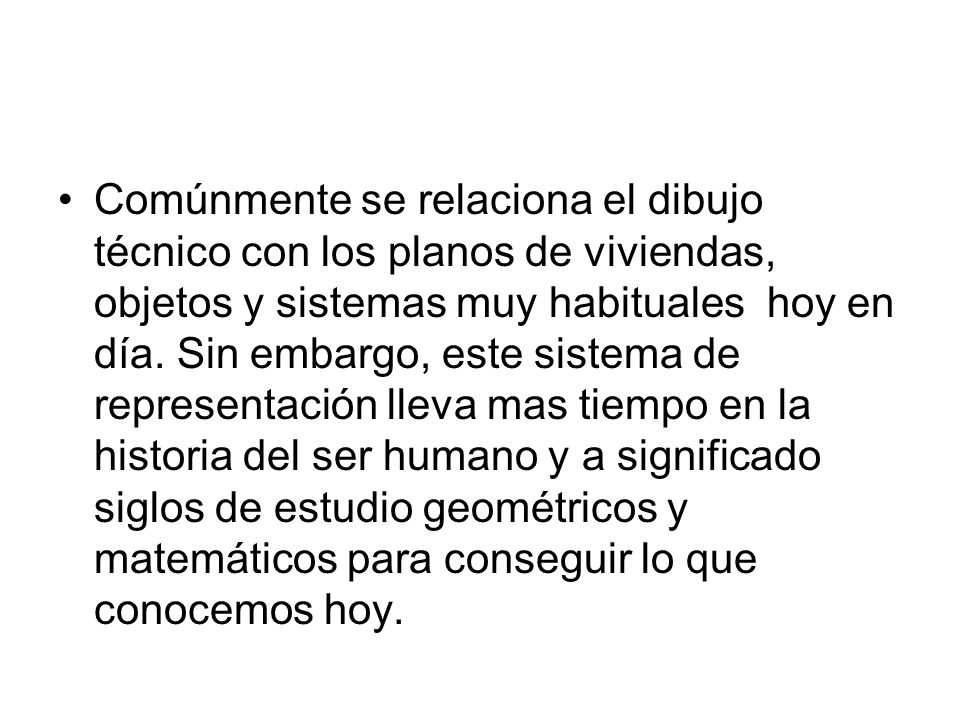

3 Comúnmente se relaciona el dibujo técnico con los planos de viviendas, objetos y sistemas muy habituales hoy en día. Sin embargo, este sistema de representación lleva mas tiempo en la historia del ser humano y a significado siglos de estudio geométricos y matemáticos para conseguir lo que conocemos hoy.

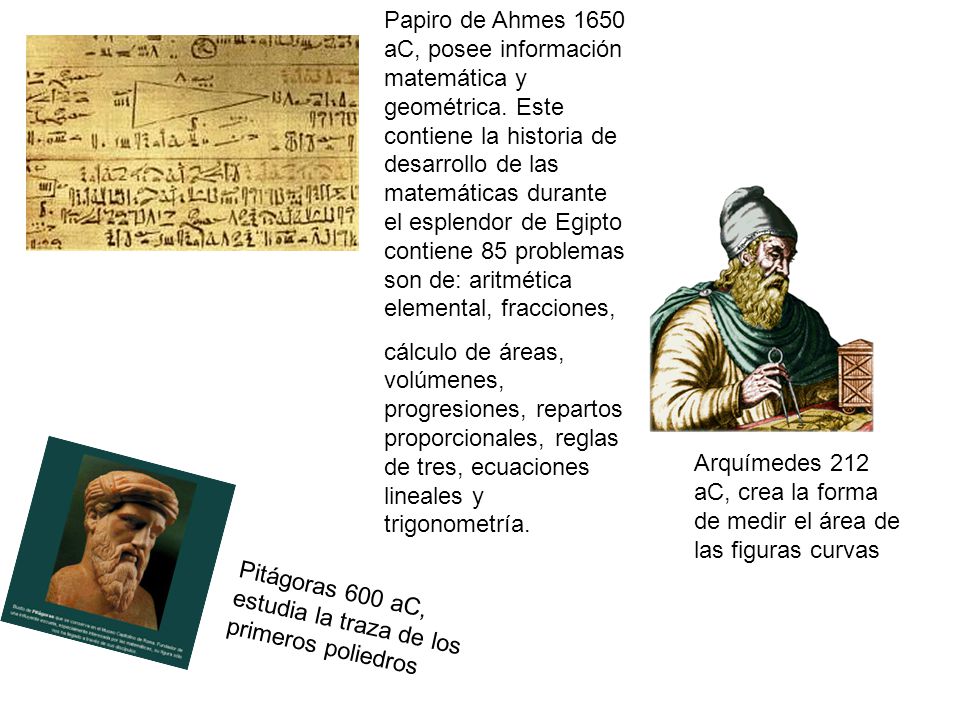

4 Papiro de Ahmes 1650 aC, posee información matemática y geométrica
Papiro de Ahmes 1650 aC, posee información matemática y geométrica. Este contiene la historia de desarrollo de las matemáticas durante el esplendor de Egipto contiene 85 problemas son de: aritmética elemental, fracciones, cálculo de áreas, volúmenes, progresiones, repartos proporcionales, reglas de tres, ecuaciones lineales y trigonometría. Arquímedes 212 aC, crea la forma de medir el área de las figuras curvas Pitágoras 600 aC, estudia la traza de los primeros poliedros

5 Conceptos básicos del dibujo geométrico de Normalización
NORMAS PARA LA ELABORACIÓN E INTERPRETACIÓN DEL DIBUJO Las Normas de representación son las que indican en el Dibujo los tipos de líneas, el formato, el tipo de texto, etc. En general la forma de representar el dibujo. . Muchos países, adoptan Normas Internacionales ISO (Internacional Organización for Standarization) es una institución que busca unificar los sistemas existentes para beneficio de la tecnología universal.

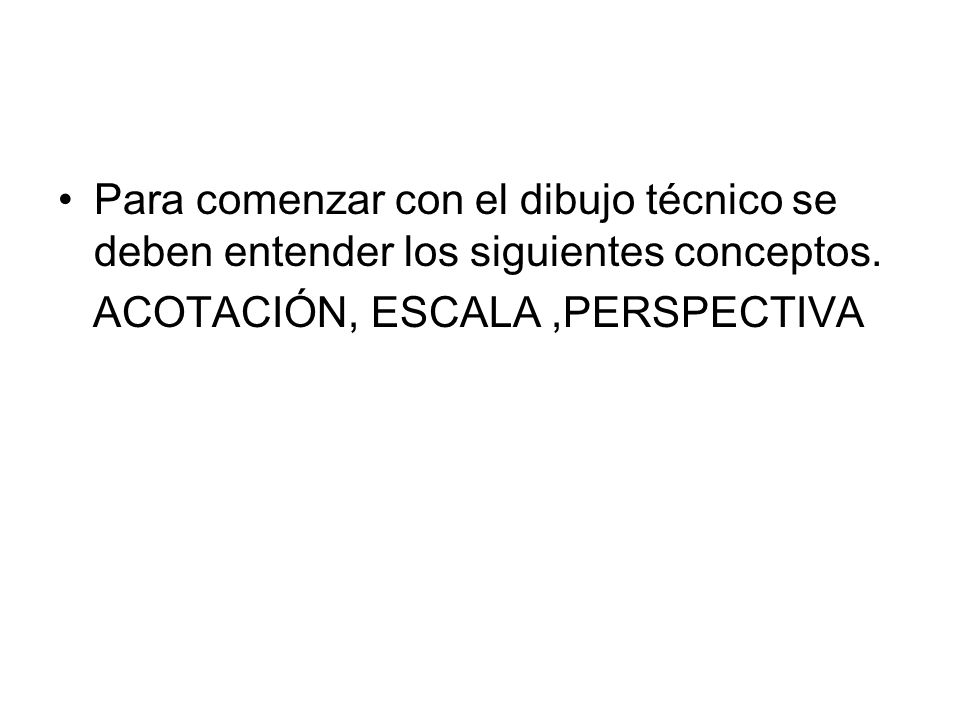

6 Para comenzar con el dibujo técnico se deben entender los siguientes conceptos.
ACOTACIÓN, ESCALA ,PERSPECTIVA

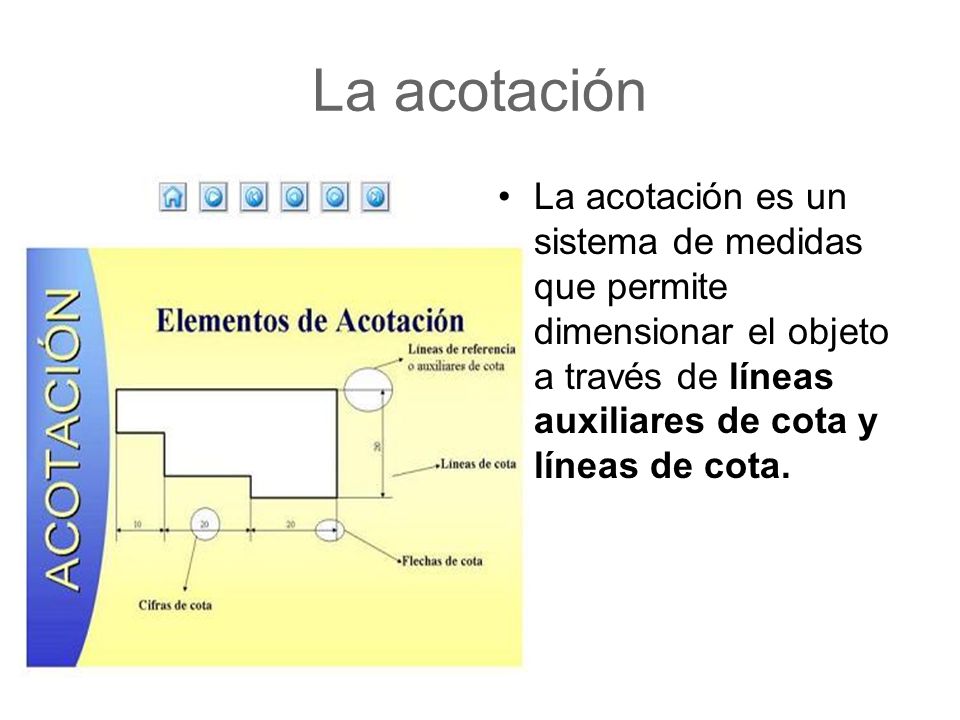

7 La acotación La acotación es un sistema de medidas que permite dimensionar el objeto a través de líneas auxiliares de cota y líneas de cota.

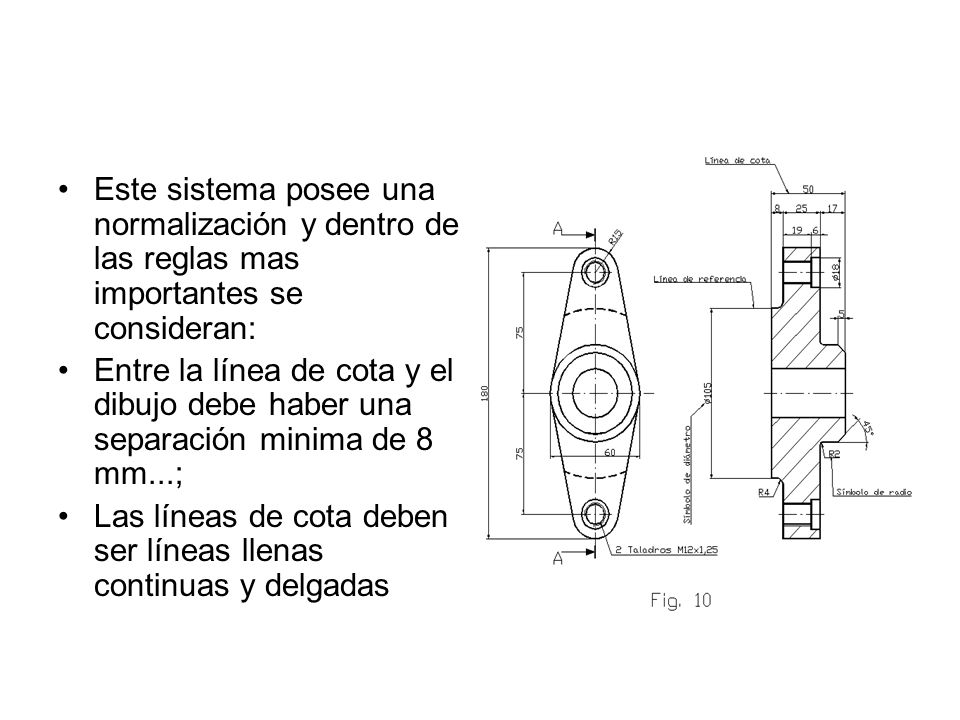

8 Este sistema posee una normalización y dentro de las reglas mas importantes se consideran:
Entre la línea de cota y el dibujo debe haber una separación minima de 8 mm...; Las líneas de cota deben ser líneas llenas continuas y delgadas

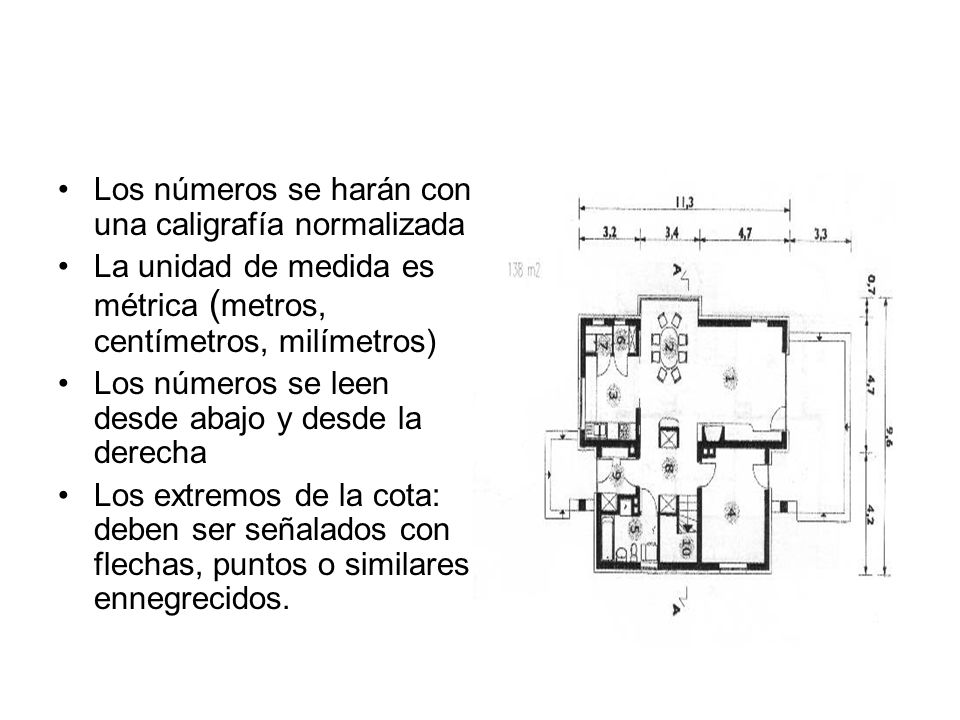

9 Los números se harán con una caligrafía normalizada
La unidad de medida es métrica (metros, centímetros, milímetros) Los números se leen desde abajo y desde la derecha Los extremos de la cota: deben ser señalados con flechas, puntos o similares ennegrecidos.

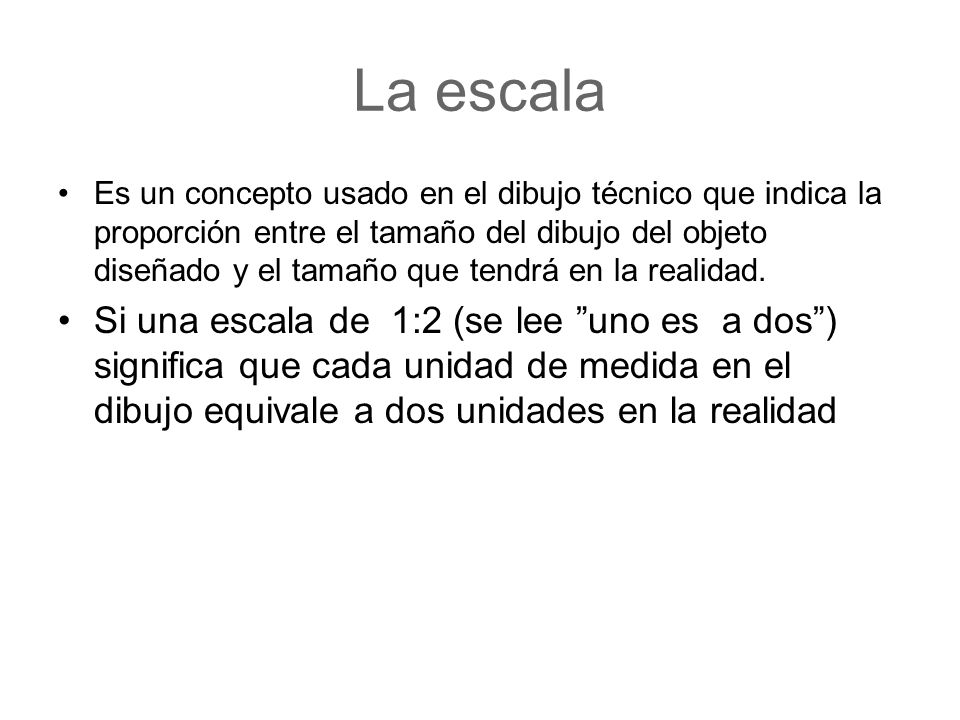

10 La escala Es un concepto usado en el dibujo técnico que indica la proporción entre el tamaño del dibujo del objeto diseñado y el tamaño que tendrá en la realidad. Si una escala de 1:2 (se lee ”uno es a dos”) significa que cada unidad de medida en el dibujo equivale a dos unidades en la realidad

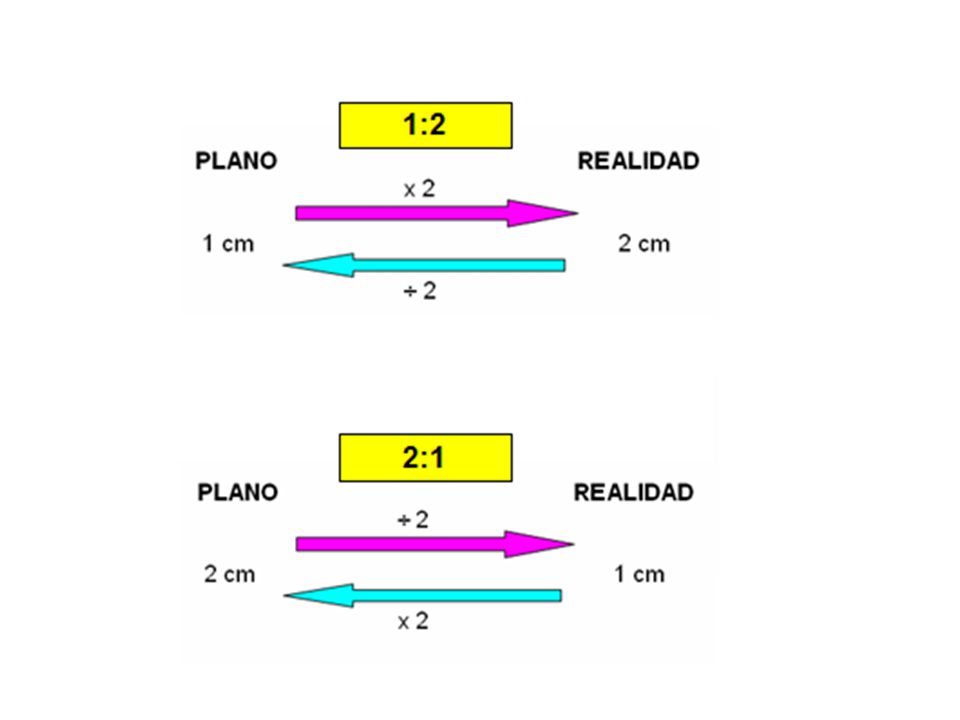

11

12 Concepto Escala es la razón o cociente entre las medidas de un objeto dibujado y las medidas reales del mismo objeto

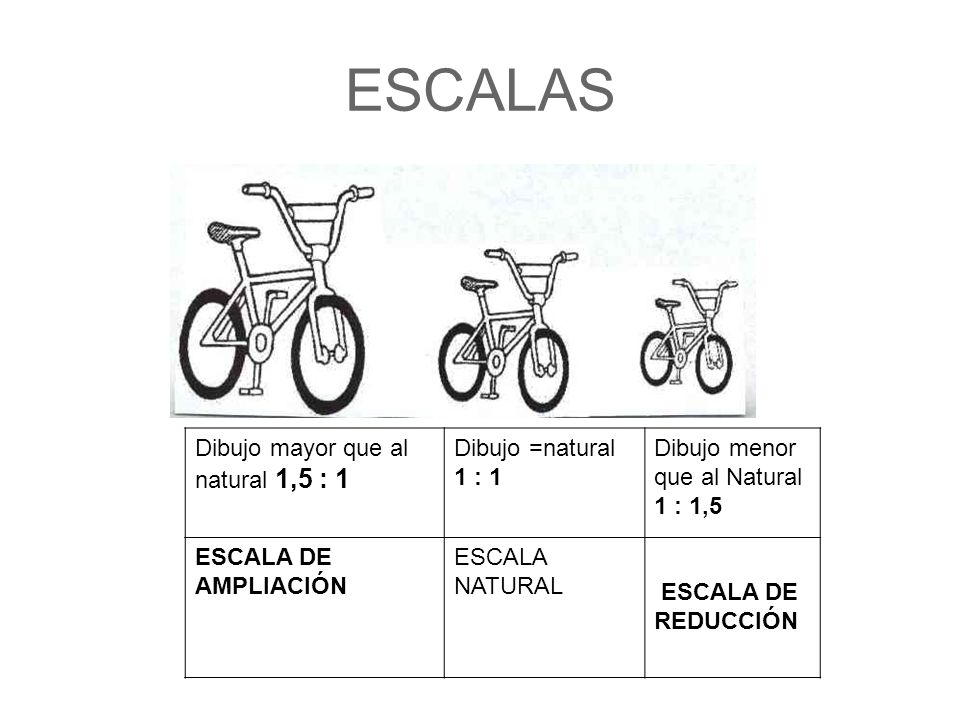

13 ESCALAS Dibujo mayor que al natural 1,5 : 1 Dibujo =natural 1 : 1
Dibujo menor que al Natural 1 : 1,5 ESCALA DE AMPLIACIÓN ESCALA NATURAL ESCALA DE REDUCCIÓN

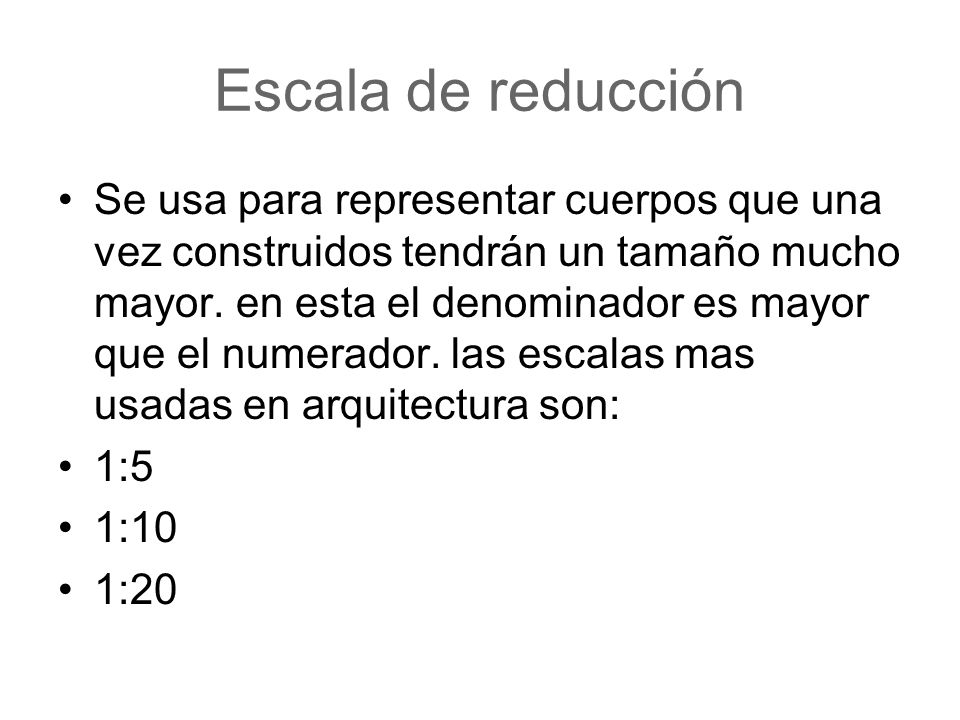

14 Escala de reducción Se usa para representar cuerpos que una vez construidos tendrán un tamaño mucho mayor. en esta el denominador es mayor que el numerador. las escalas mas usadas en arquitectura son: 1:5 1:10 1:20

15 Pasar de un dibujo al objeto real
Tenemos un objeto dibujado en un plano a una escala determinada, ¿Cuáles son las medidas reales del objeto? La escala del dibujo es E 1:20 La medida que aparece en el dibujo es de 60 mm, la medida real será 60x20=1200mm Lo mismo para las otros elementos, hay que multiplicar todas las medidas por 20. RESUMEN: Multiplicar las medidas del objeto dibujado por el factor de escala

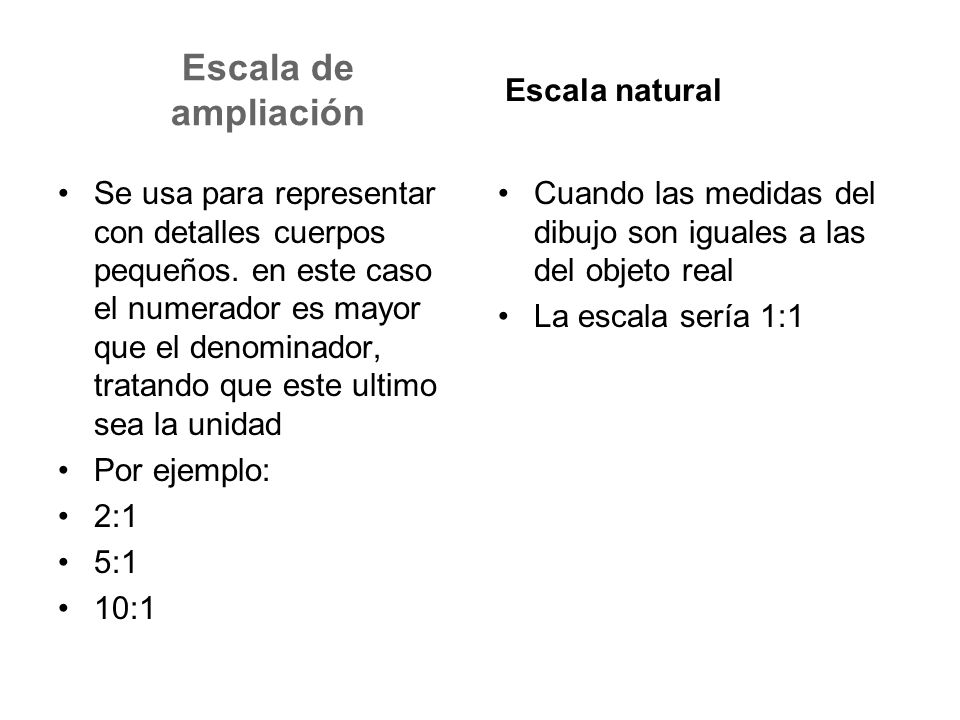

16 Escala de ampliación Escala natural
Se usa para representar con detalles cuerpos pequeños. en este caso el numerador es mayor que el denominador, tratando que este ultimo sea la unidad Por ejemplo: 2:1 5:1 10:1 Cuando las medidas del dibujo son iguales a las del objeto real La escala sería 1:1

17 Tipos Las más habituales Otras escalas menos usadas

18 Materiales próxima clase
Papel milimetrado Escuadra Calculadora Regla 30 cms Portaminas 0,5 o 0,7 Goma de borrar Liner negro Mide el largo y el ancho de tu habitación o dormitorio Ancho de la puertas y ventanas Mide el ancho y largo de los muebles(cama cómoda velador closet)

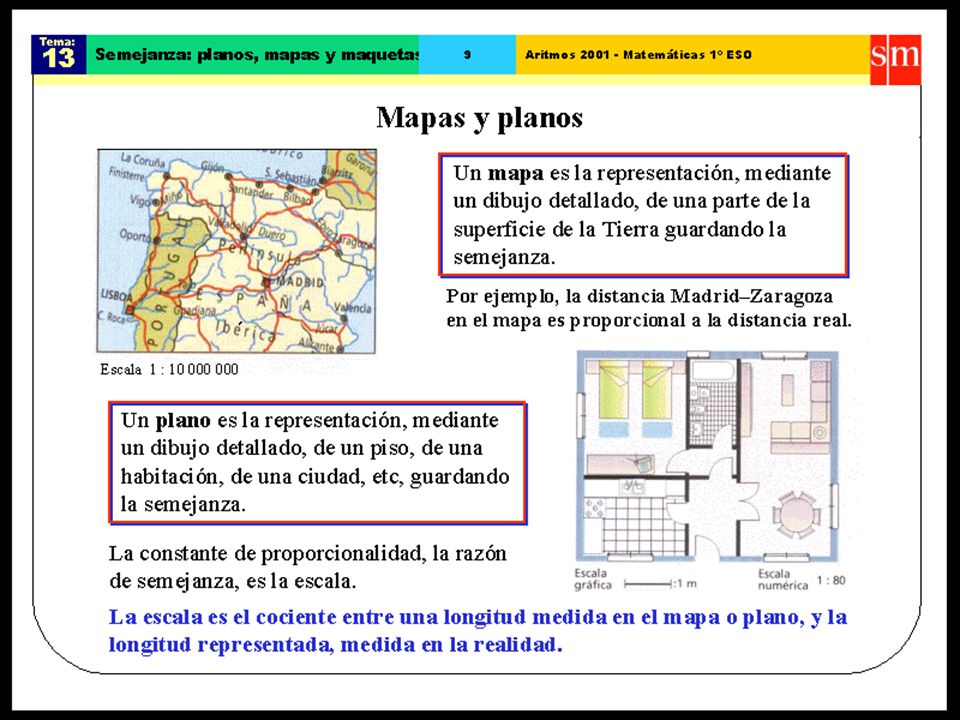

19

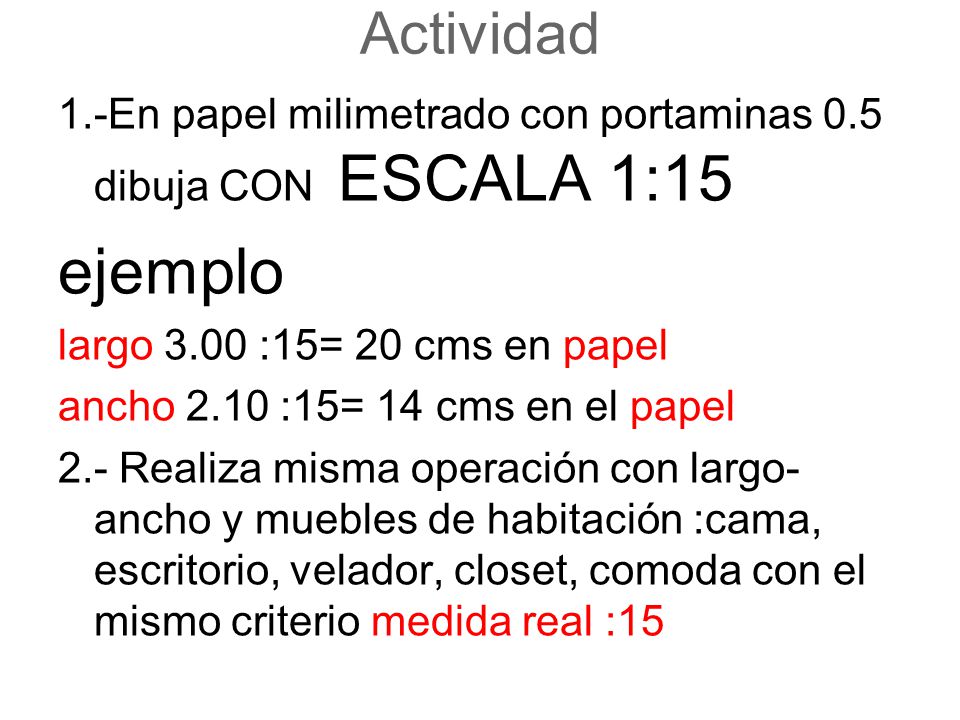

20 Actividad 1.-En papel milimetrado con portaminas 0.5 dibuja CON ESCALA 1:15 ejemplo largo 3.00 :15= 20 cms en papel ancho 2.10 :15= 14 cms en el papel 2.- Realiza misma operación con largo-ancho y muebles de habitación :cama, escritorio, velador, closet, comoda con el mismo criterio medida real :15
