1 Censo Nacional de Escuelas, Maestros
y Alumnos de Educación Básica y Especial

2 Guía para el uso de la minilaptop Meebox
meeClasmate Twist

3 Uso de la minilaptop Meebox
El equipo que se usará para recolectar la información, es una minilaptop marca Meebox meeClasmate Twist. A continuación se explican brevemente las características, funcionalidad y cuidados.

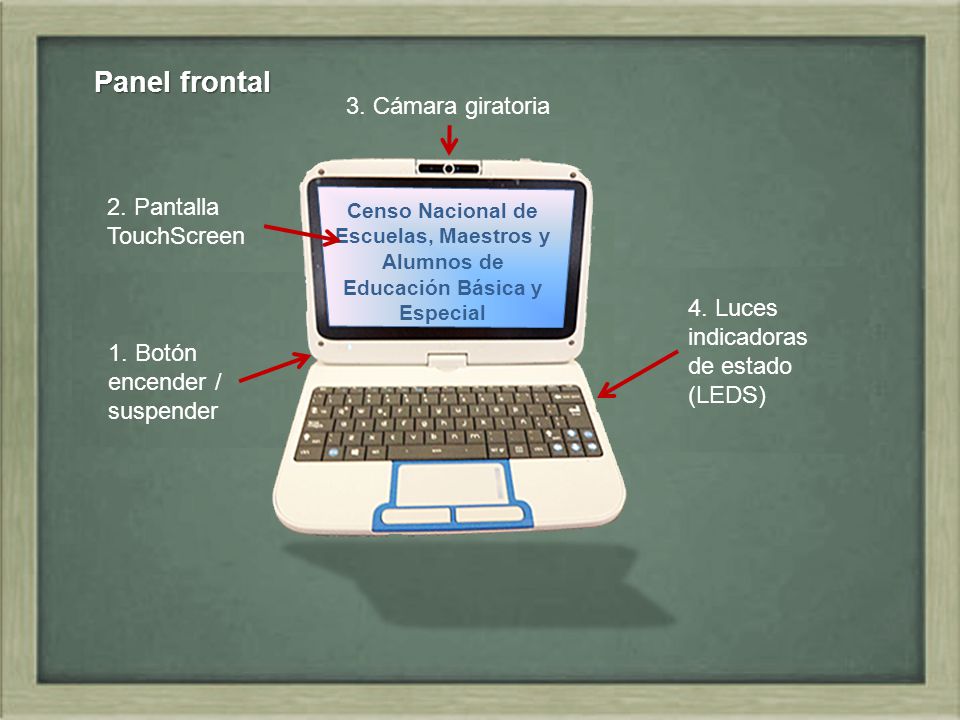

4 Panel frontal 3. Cámara giratoria 2. Pantalla TouchScreen
Censo Nacional de Escuelas, Maestros y Alumnos de Educación Básica y Especial 4. Luces indicadoras de estado (LEDS) 1. Botón encender / suspender Faltan flechas

5 Panel frontal 1. Botón encender / suspender
Presiona momentáneamente para encender el sistema. Presiona nuevamente el botón encender / suspender para volver del modo suspendido.

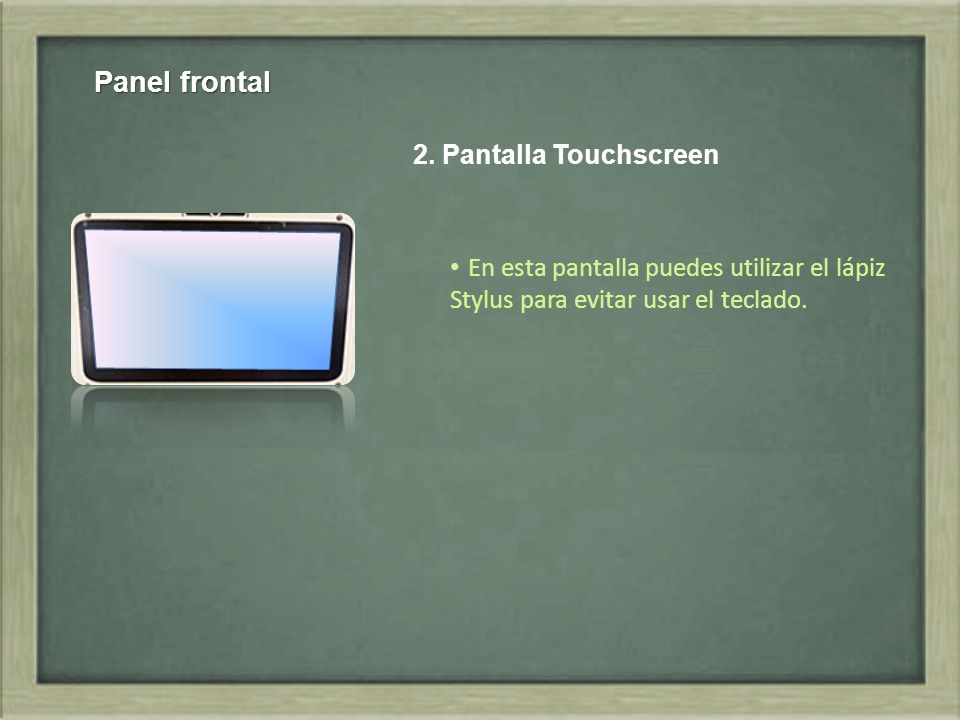

6 Panel frontal 2. Pantalla Touchscreen
En esta pantalla puedes utilizar el lápiz Stylus para evitar usar el teclado.

7 Panel frontal 3. Cámara giratoria incorporada
La cámara la vas a utilizar para tomar fotografías en los CT donde levantarás información. Puede girarse entre -35 y +200 grados, hacia adelante y atrás utilizándola a ambos lados del panel de visualización. Es importante considerar que para cerrar el panel de visualización la cámara debe colocarse en la posición original. 0 grados +200 grados -35 grados

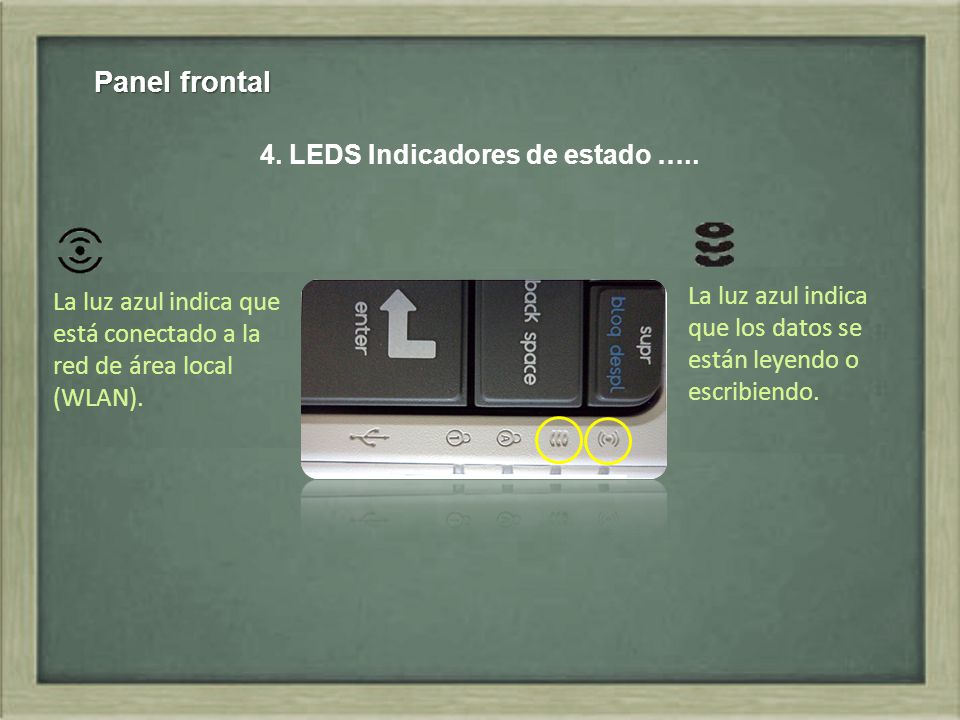

8 4. LEDS Indicadores de estado …..
Panel frontal 4. LEDS Indicadores de estado ….. La luz azul indica que está conectado a la red de área local (WLAN). La luz azul indica que los datos se están leyendo o escribiendo.

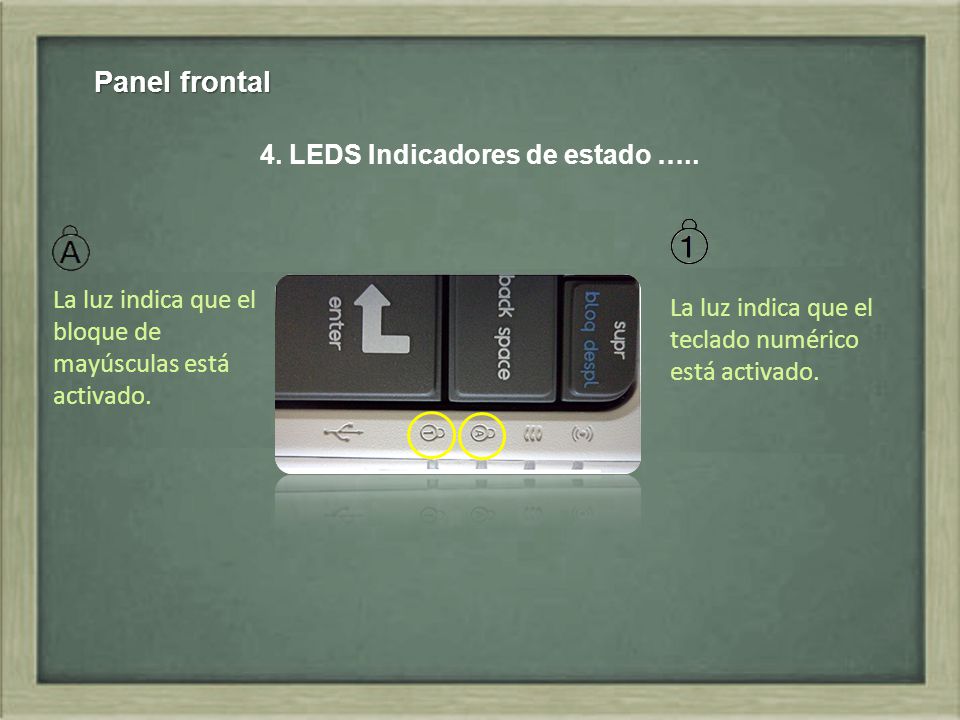

9 4. LEDS Indicadores de estado …..
Panel frontal 4. LEDS Indicadores de estado ….. La luz indica que el teclado numérico está activado. La luz indica que el bloque de mayúsculas está activado.

10 Panel frontal 5. Panel táctil
El panel táctil es un dispositivo de señalamiento incorporado con funciones similares a las de un mouse.

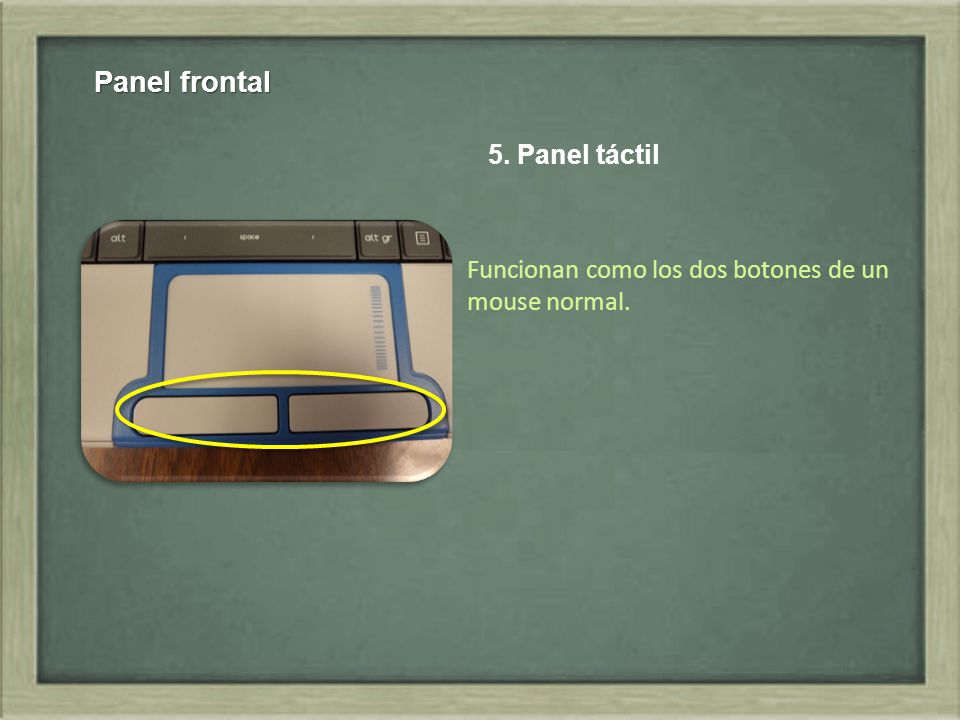

11 Panel frontal 5. Panel táctil
Funcionan como los dos botones de un mouse normal.

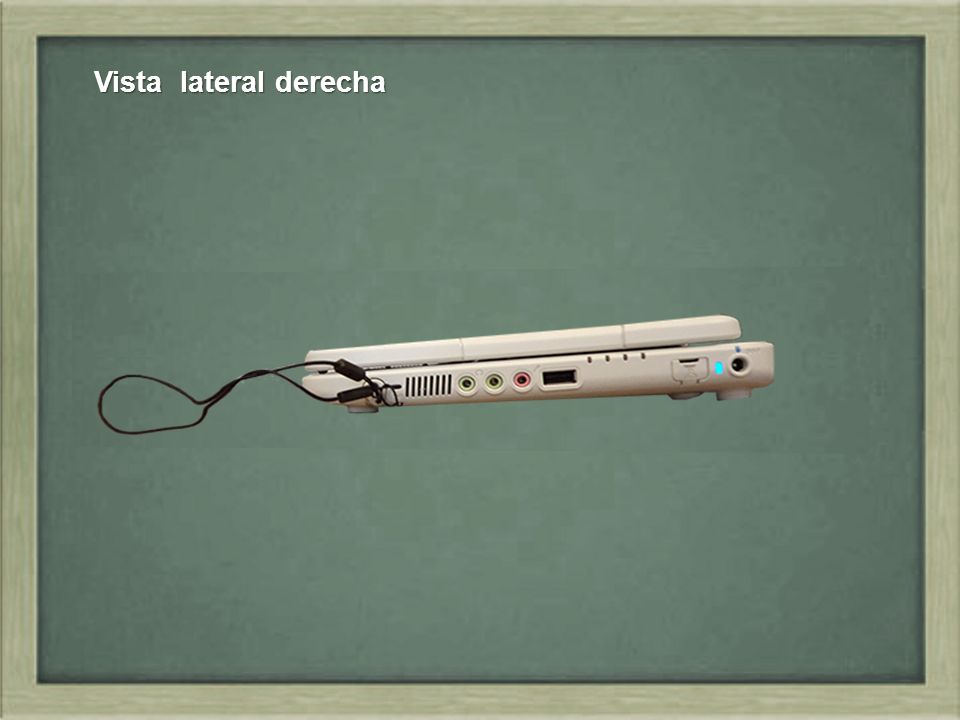

12 Vista lateral derecha

13 6. LEDS Indicadores de estado …..
Panel lateral derecho 6. LEDS Indicadores de estado ….. La luz de la batería refleja los estados de la siguiente forma: La luz azul indica que la batería está completamente cargada y el adaptador de CA está enchufado. La luz naranja indica que la carga de la batería es baja.

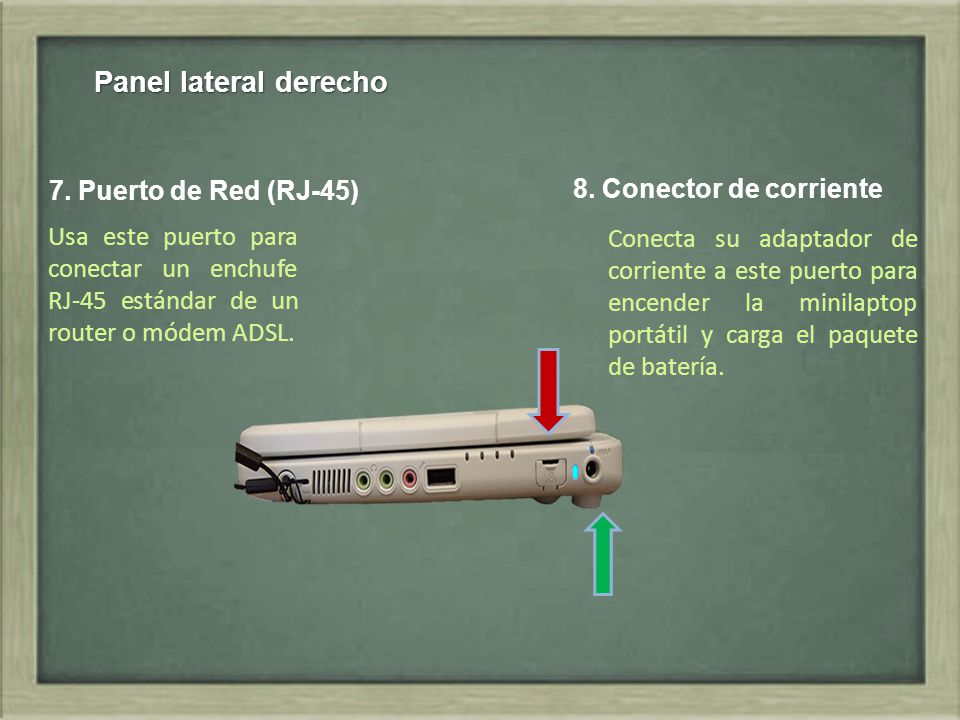

14 Panel lateral derecho 7. Puerto de Red (RJ-45)
8. Conector de corriente Usa este puerto para conectar un enchufe RJ-45 estándar de un router o módem ADSL. Conecta su adaptador de corriente a este puerto para encender la minilaptop portátil y carga el paquete de batería.

15 Panel lateral derecho 9. Entrada para micrófono 10. Puerto USB
Usa el enchufe de micrófono para conectar un micrófono externo (para este evento se encontrará deshabilitado). Usa este puerto para conectar dispositivos USB. La minilaptop soporta la versión v.2.0 del USB estándar (solo se utilizará un USB que te será asignado).

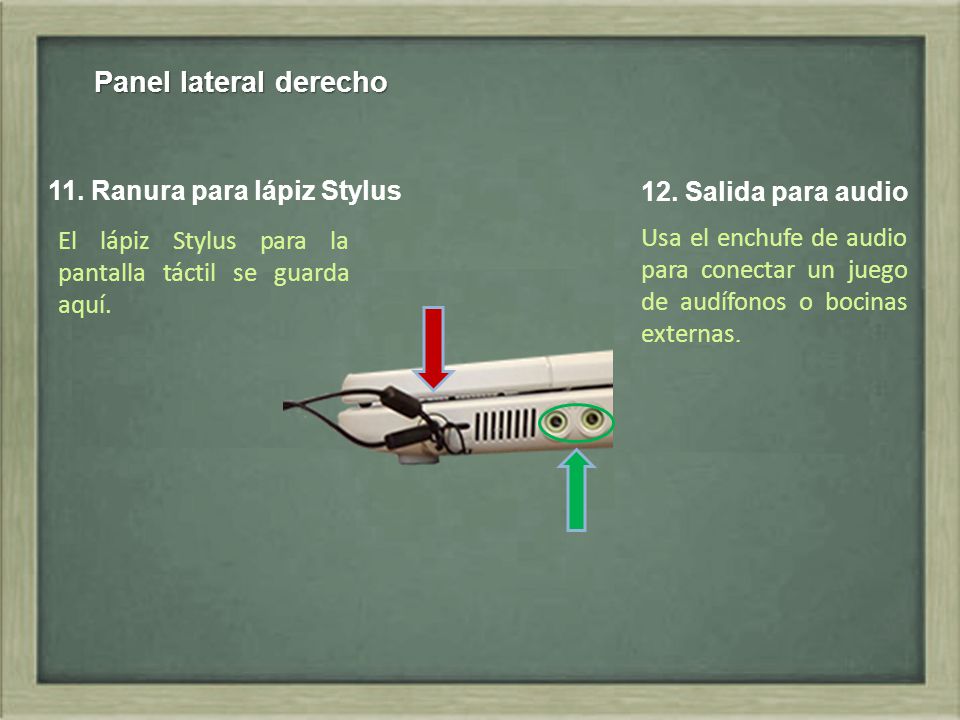

16 Panel lateral derecho 11. Ranura para lápiz Stylus
12. Salida para audio El lápiz Stylus para la pantalla táctil se guarda aquí. Usa el enchufe de audio para conectar un juego de audífonos o bocinas externas.

17 Panel lateral izquierdo
14. Puerto USB 13. Puerto de monitor externo Usa este puerto para conectar la USB que te será asignada. Usa este puerto para conectar a un monitor externo o un cañón.

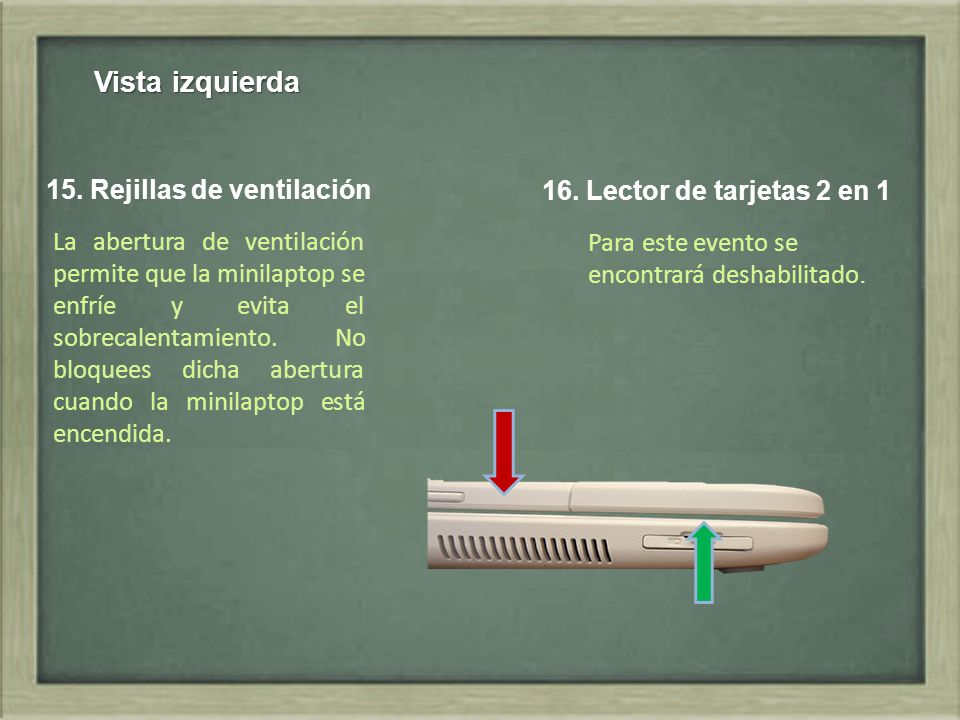

18 Vista izquierda 15. Rejillas de ventilación
16. Lector de tarjetas 2 en 1 La abertura de ventilación permite que la minilaptop se enfríe y evita el sobrecalentamiento. No bloquees dicha abertura cuando la minilaptop está encendida. Para este evento se encontrará deshabilitado.

19 Vista posterior 18. Barra de rotación de pantalla 17. Asa/Agarradera
Se utiliza para girar la pantalla LCD. Usa el asa para transportar la minilaptop portátil.

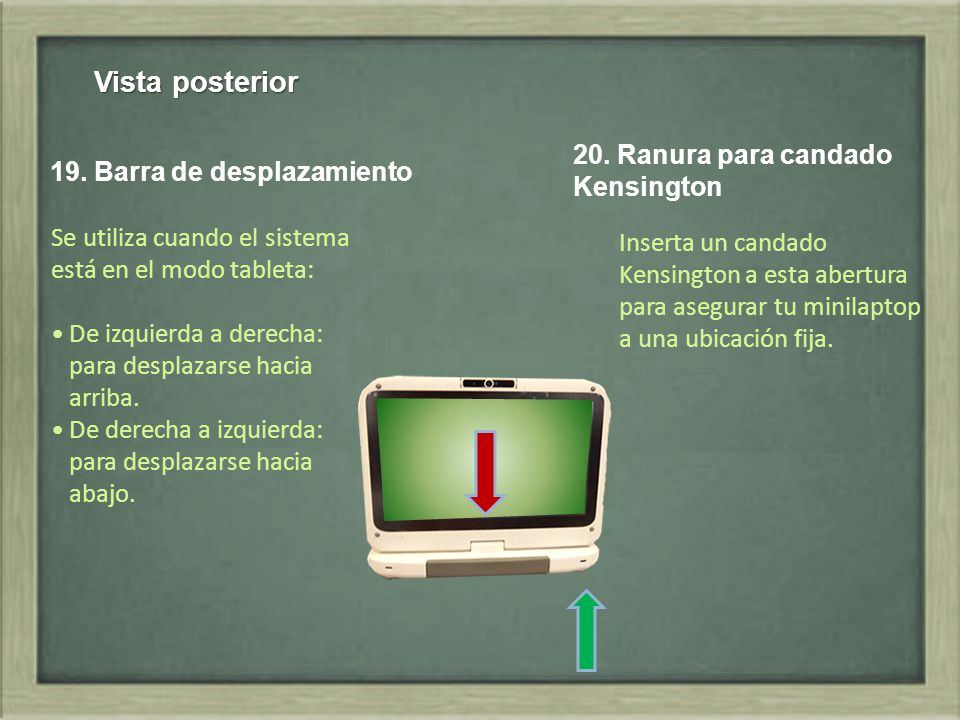

20 Vista posterior 20. Ranura para candado Kensington
19. Barra de desplazamiento Se utiliza cuando el sistema está en el modo tableta: De izquierda a derecha: para desplazarse hacia arriba. De derecha a izquierda: para desplazarse hacia abajo. Inserta un candado Kensington a esta abertura para asegurar tu minilaptop a una ubicación fija.

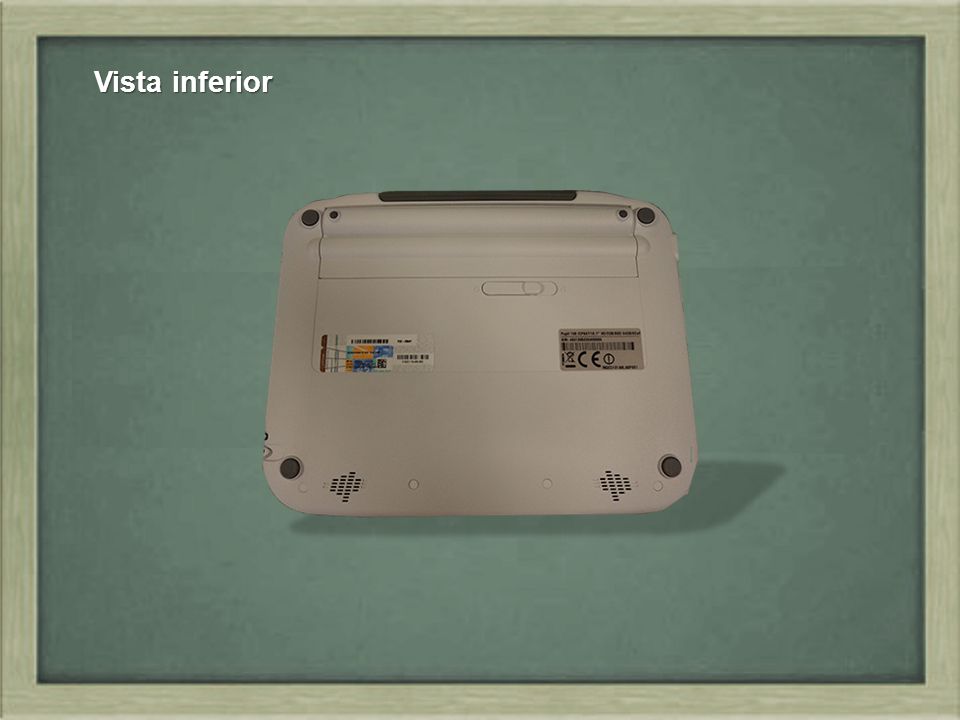

21 Vista inferior

22 Vista inferior 21. Bahía para batería 22. Seguros para batería
Usa el interruptor de cierre para asegurar el paquete de batería en su bahía. Este compartimiento contiene la batería de tu sistema.

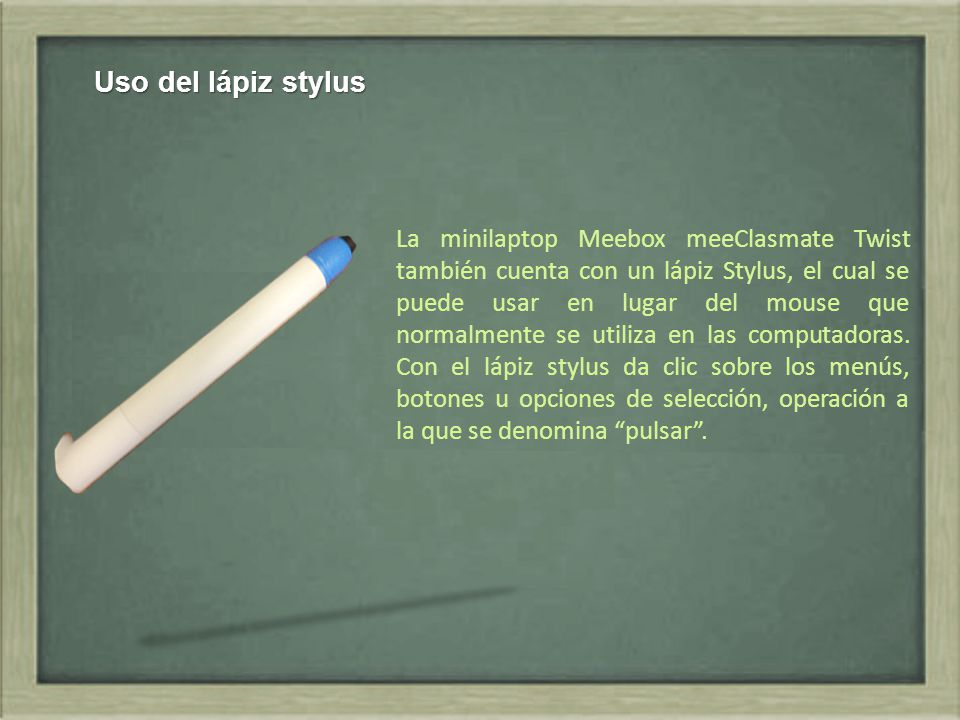

23 Uso del lápiz stylus La minilaptop Meebox meeClasmate Twist también cuenta con un lápiz Stylus, el cual se puede usar en lugar del mouse que normalmente se utiliza en las computadoras. Con el lápiz stylus da clic sobre los menús, botones u opciones de selección, operación a la que se denomina “pulsar”.

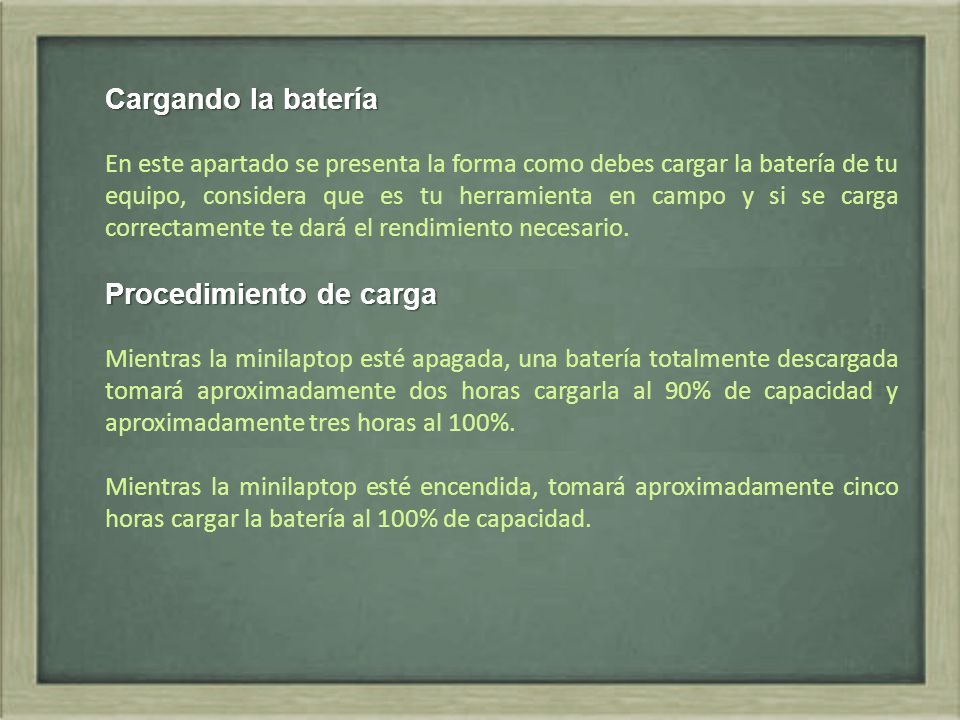

24 Procedimiento de carga
Cargando la batería En este apartado se presenta la forma como debes cargar la batería de tu equipo, considera que es tu herramienta en campo y si se carga correctamente te dará el rendimiento necesario. Procedimiento de carga Mientras la minilaptop esté apagada, una batería totalmente descargada tomará aproximadamente dos horas cargarla al 90% de capacidad y aproximadamente tres horas al 100%. Mientras la minilaptop esté encendida, tomará aproximadamente cinco horas cargar la batería al 100% de capacidad.

25 Procedimiento de carga
Cuando te encuentres en el operativo de campo, procura, al finalizar tu jornada de trabajo, cargar tu minilaptop de 2 a 4 horas aproximadamente, esto depende de la cantidad de batería que te haya quedado al final del día. Advertencia de batería baja: Cuando la corriente de la batería se reduce al 10 por ciento, el LED de estado de batería parpadea en anaranjado y el sistema emite bips cada 16 segundos. Advertencia de batería muy baja: Cuando la corriente de la batería se reduce al cinco por ciento, el LED de estado de batería parpadea en anaranjado y el sistema emite bips cada 4 segundos. El sistema no cargará la batería cuando la temperatura exceda los 40 grados Celsius.

26 Conexión a la fuente de alimentación
Encendiendo el equipo meeClasmate Twist Conexión a la fuente de alimentación Se suministra un adaptador de CA universal para alimentar tu minilaptop y cargar la batería. Este se puede conectar a las corrientes de 100 y 240 voltios, no utilices un adaptador distinto y otros dispositivos eléctricos.

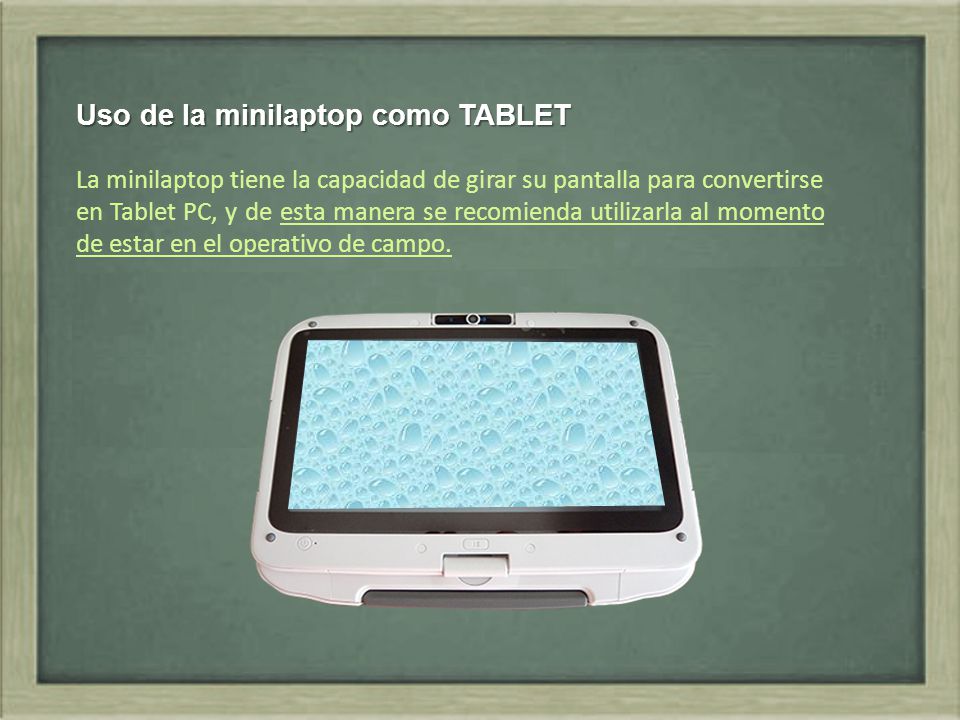

27 Uso de la minilaptop como TABLET
La minilaptop tiene la capacidad de girar su pantalla para convertirse en Tablet PC, y de esta manera se recomienda utilizarla al momento de estar en el operativo de campo.

28 Para abrir el panel LCD Estabiliza la base de la minilaptop con una mano. Sostén una esquina del panel LCD con la otra mano. Levanta suavemente el panel LCD a la posición vertical. No sujetes la cámara giratoria integrada cuando intentes abrir o cerrar el panel LCD. Nunca azotes el panel LCD al cerrarlo ya que esto puede dañar el equipo.

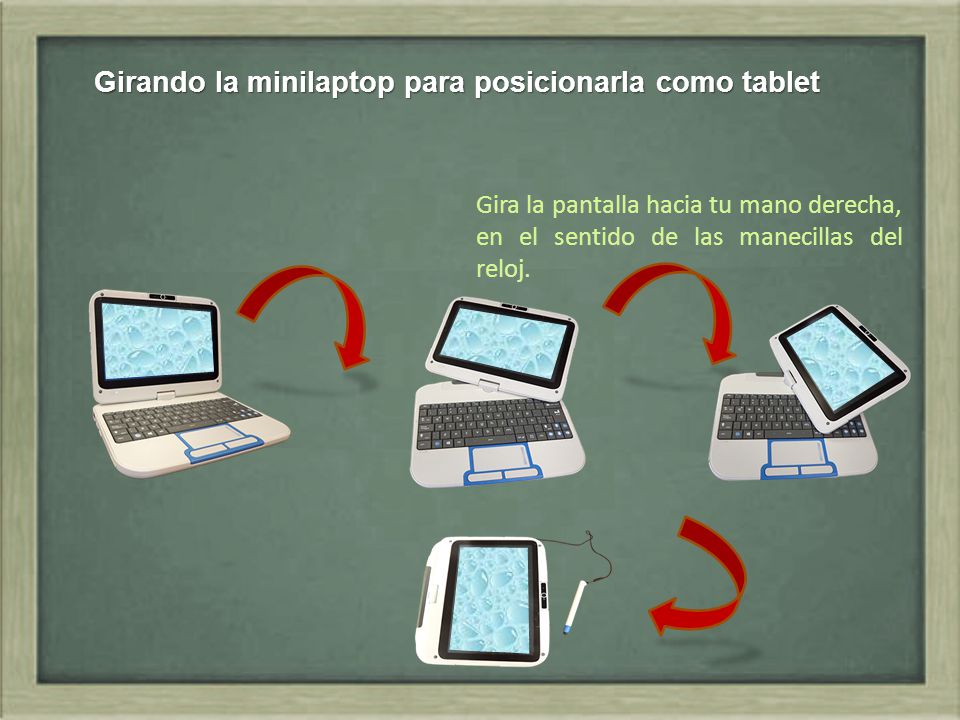

29 Girando la minilaptop para posicionarla como tablet
Gira la pantalla hacia tu mano derecha, en el sentido de las manecillas del reloj.

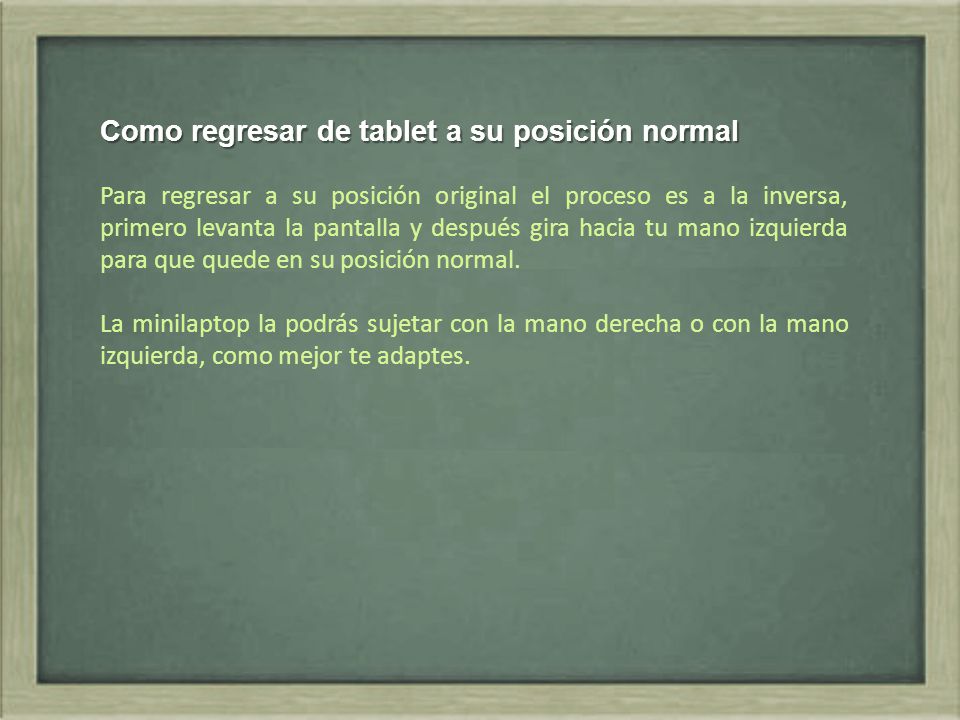

30 Como regresar de tablet a su posición normal
Para regresar a su posición original el proceso es a la inversa, primero levanta la pantalla y después gira hacia tu mano izquierda para que quede en su posición normal. La minilaptop la podrás sujetar con la mano derecha o con la mano izquierda, como mejor te adaptes.

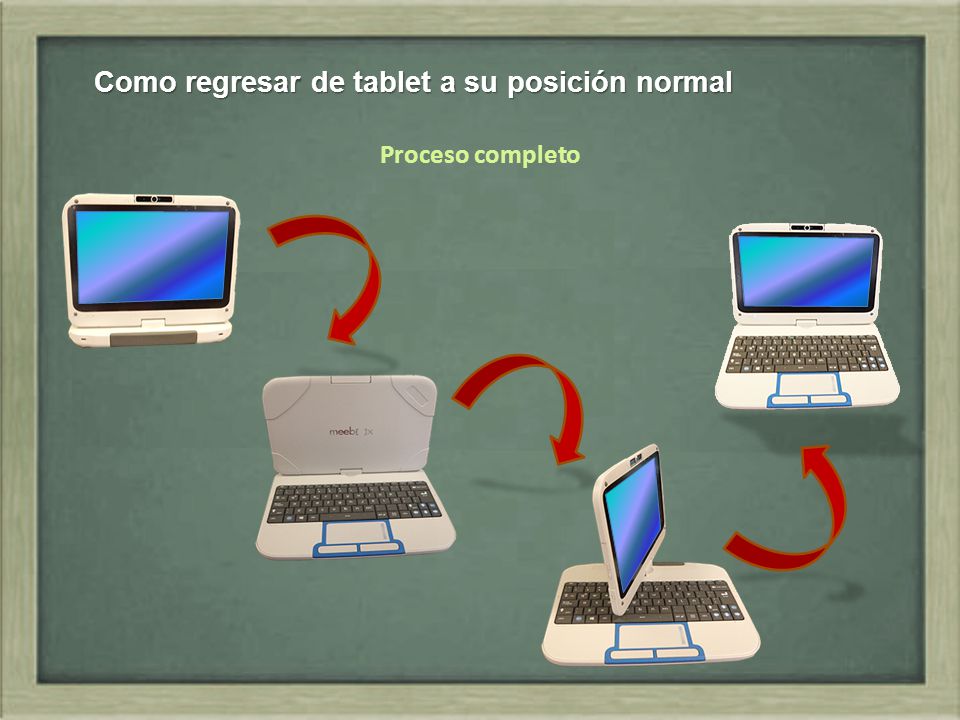

31 Como regresar de tablet a su posición normal
Proceso completo

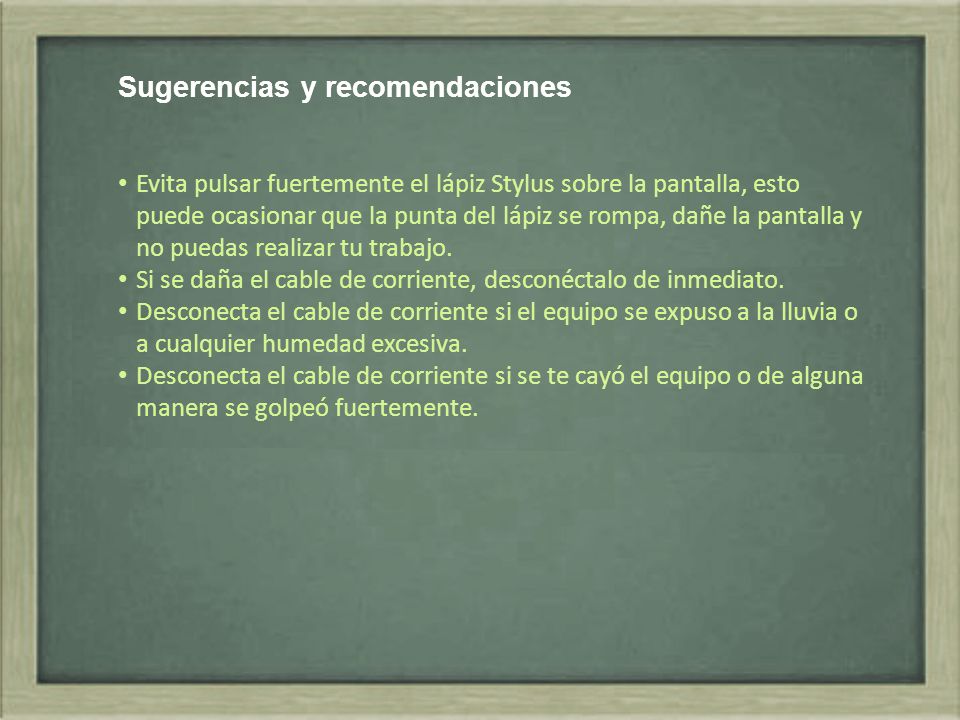

32 Sugerencias y recomendaciones
Evita pulsar fuertemente el lápiz Stylus sobre la pantalla, esto puede ocasionar que la punta del lápiz se rompa, dañe la pantalla y no puedas realizar tu trabajo. Si se daña el cable de corriente, desconéctalo de inmediato. Desconecta el cable de corriente si el equipo se expuso a la lluvia o a cualquier humedad excesiva. Desconecta el cable de corriente si se te cayó el equipo o de alguna manera se golpeó fuertemente.

33 Sugerencias de limpieza
Antes de cualquier operación de limpieza, apaga el equipo y de preferencia que esté desconectado. Limpia la pantalla con un trapo suave, para que le quites el polvo. No utilices la mano o algún otro instrumento que pueda rayar la pantalla. No uses líquidos en aerosol, solventes o abrasivos. Evita derramar líquidos sobre el teclado ya que se puede dañar con cualquier cosa que deje residuos pegajosos.

34 Fin
