V. Movimiento oscilatorio
Dinámica V. Movimiento oscilatorio
2
Movimiento Armónico Simple ( MAS)
Estiramiento de un muelle y ley de Hooke II Ley de Newton Solución Amplitud frecuencia
3
Movimiento Armónico Simple ( MAS)
Solución oscilante Frecuencia w= [rad/s], w= 2p f, f=[Hz] Periodo T=2p/w Desfase d Amplitud 4cm Desfase p/2 Periodo ¼ s Datos obtenidos de condiciones iniciales
4
Aproximación parabólica del potencial
Desarrollo en serie de Taylor de la función energía potencial ( sistema de dos cuerpos) en torno al mínimo r0 , U’(r0 )=0 Solución oscilante para la distancia interatómica r(t) Masa reducida
5

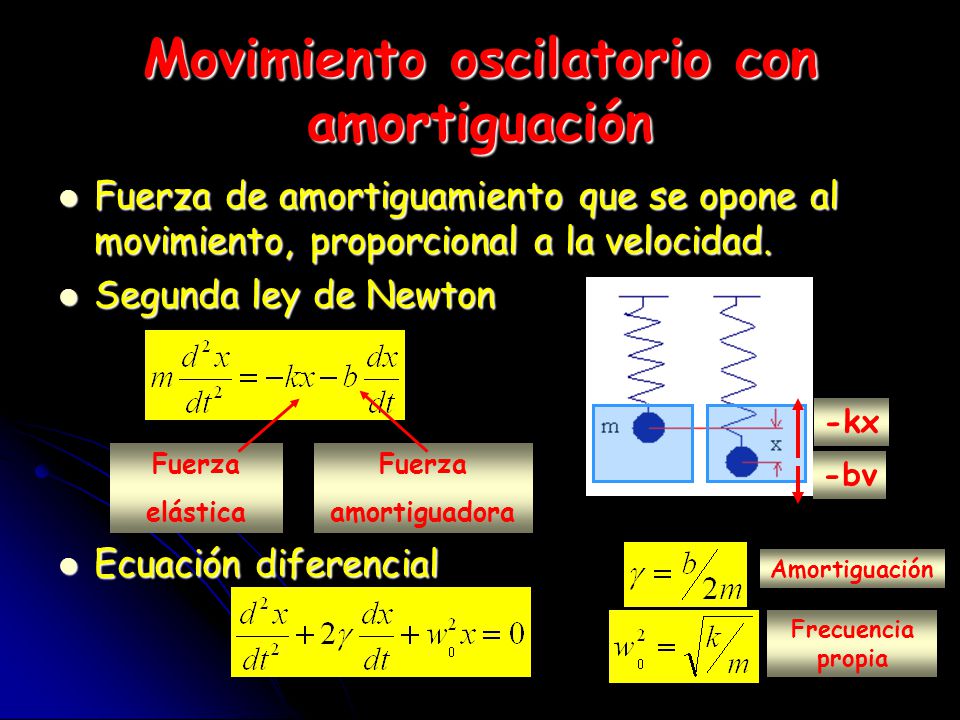

Movimiento oscilatorio con amortiguación
Fuerza de amortiguamiento que se opone al movimiento, proporcional a la velocidad. Segunda ley de Newton Ecuación diferencial -kx Fuerza elástica Fuerza amortiguadora -bv Amortiguación Frecuencia propia
6
Movimiento oscilatorio con amortiguación. Soluciones
Amortiguamiento: oscila con una frecuencia w2=w02-g2 La amplitud decrece exponencialmente Amortiguamiento
7
Movimiento oscilatorio con amortiguación. Soluciones
Amortiguamiento crítico: solución no oscilante w2=w02-g2=0 La amplitud decrece exponencialmente Amortiguamiento crítico
8
Movimiento oscilatorio con amortiguación. Soluciones
Sobreamortiguamiento: solución no oscilante w2=w02-g2< 0 La amplitud decrece exponencialmente Sobreamortiguamietno
9
Movimiento oscilatorio forzado con amortiguación
Fuerza externa oscilante + fuerza amortiguadora que se opone al movimiento. Segunda ley de Newton Ecuación diferencial F0 cos(wft) -kx Fuerza externa Fuerza elástica Fuerza amortiguadora -bv Amortiguación Frecuencia propia
10
Movimiento oscilatorio forzado con amortiguación. Solución
Solución general = Solución transitoria + solución permanente. TransitoriaSe anula para tiempos largos. Solución de la ecuación sin término independiente Permanente: solución particular de la ecuación completa No se anula en tiempos largos
11

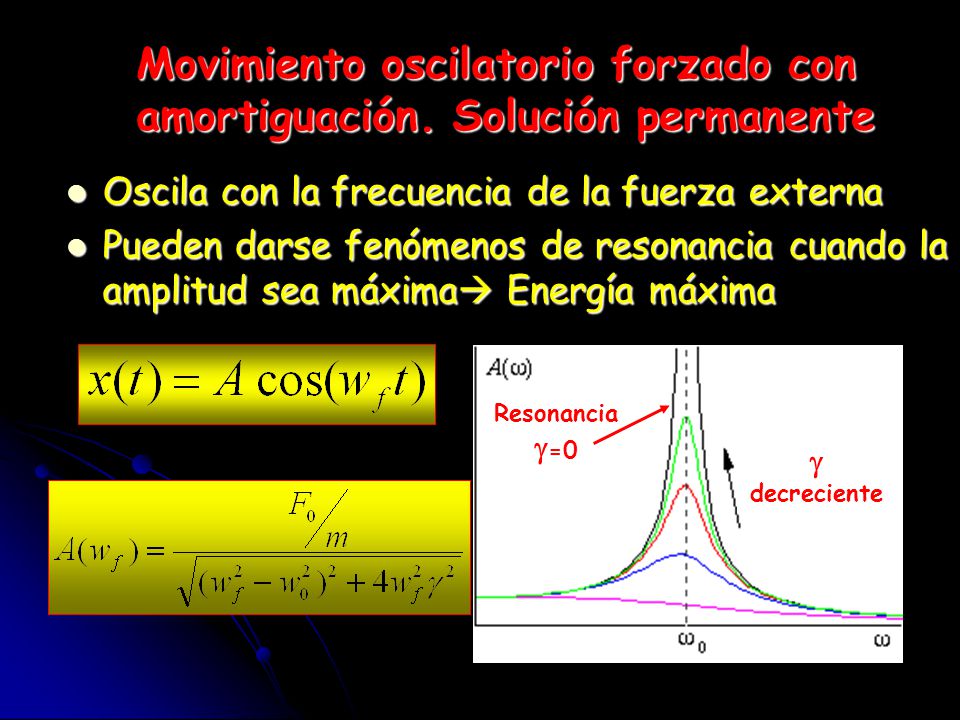

Movimiento oscilatorio forzado con amortiguación. Solución permanente
Oscila con la frecuencia de la fuerza externa Pueden darse fenómenos de resonancia cuando la amplitud sea máxima Energía máxima Resonancia g=0 g decreciente
12

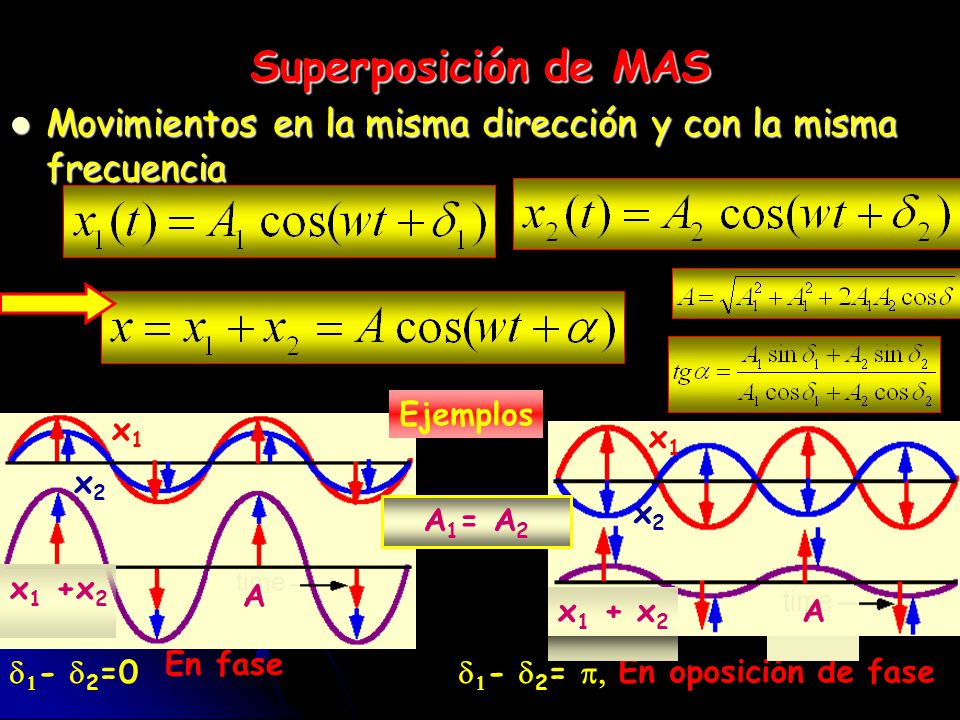

Superposición de MAS Movimientos en la misma dirección y con la misma frecuencia Ejemplos x1 x1 x2 x2 A1= A2 x1 + x2 x1 +x2 A x1 + x2 A En fase d1- d2=0 d1- d2= p, En oposición de fase
13

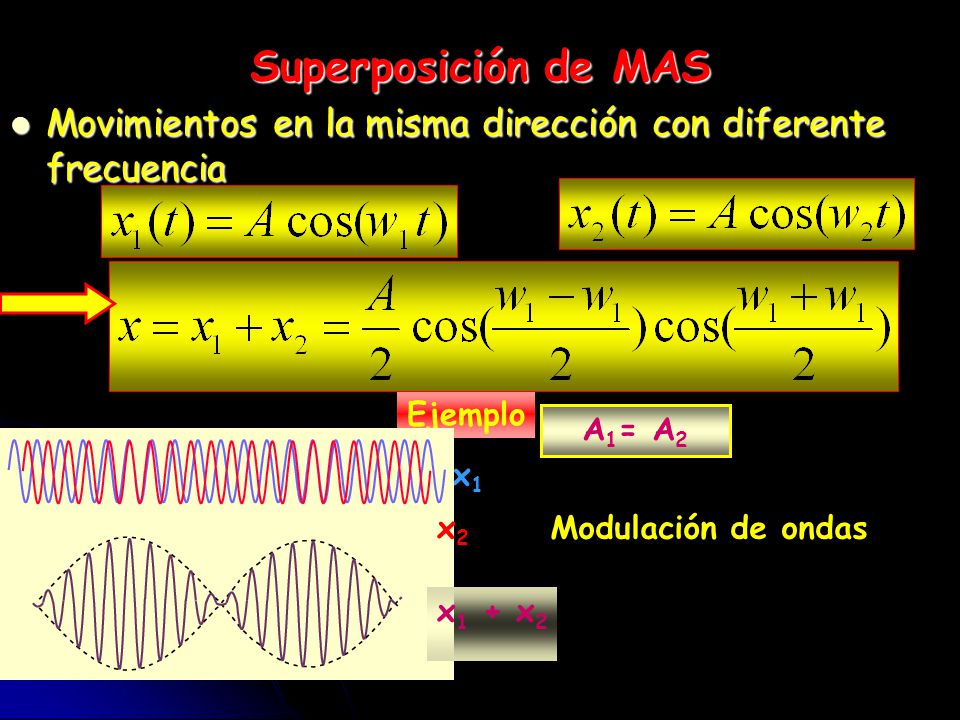

Superposición de MAS Movimientos en la misma dirección con diferente frecuencia Ejemplo A1= A2 x1 x2 Modulación de ondas x1 + x2
14
Osciladores acoplados (1)
No tienen movimientos independientes. Ecuaciones (1) (3) (2) Estiramientos Muelle 1 x1 Muelle 2 -x2 Muelle 3 x2 –x1 m1 m2 k1 k k2 x1 x2 F21 F12 F1 F2
15
Osciladores acoplados (2)
Resolución para y m1= m2 k1=k2 La solución general es una combinación de los modos normales de oscilación Solución General
16
Osciladores acoplados (3)
Modo Asimétrico x1= x2 Se mueven en fase Modo Simétrico x1= -x2 Se mueven en oposición de fase
17

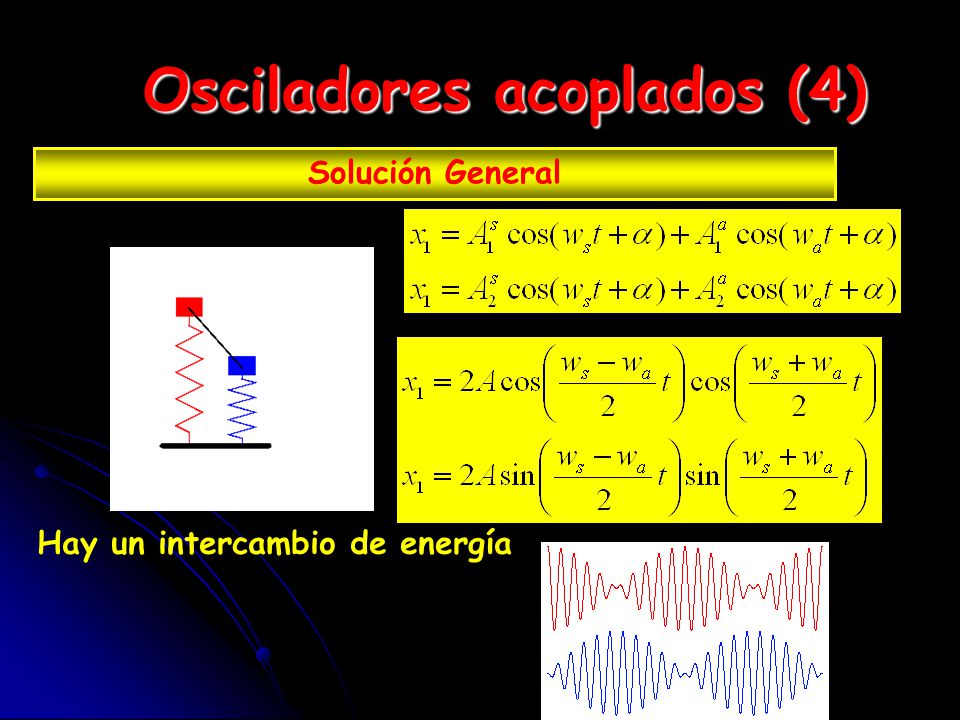

Osciladores acoplados (4)
Solución General Si A1=A2= A Hay un intercambio de energía
