Asociación de Resortes Recordaremos la Ley de Hooke para hacer mas fácil el entendimiento es este tema. LEY DE HOOKE.- En todo cuerpo elástico las fuerzas.

Presentaciones similares


Presentación del tema: "Asociación de Resortes Recordaremos la Ley de Hooke para hacer mas fácil el entendimiento es este tema. LEY DE HOOKE.- En todo cuerpo elástico las fuerzas."— Transcripción de la presentación:

1 Asociación de Resortes Recordaremos la Ley de Hooke para hacer mas fácil el entendimiento es este tema. LEY DE HOOKE.- En todo cuerpo elástico las fuerzas deformadoras son proporcionales sus respectivos deformaciones. F = k x F=fuerza deformadora F = k x F=fuerza deformadora k= constante elástica k= constante elástica x= deformación x= deformación Recordaremos la Ley de Hooke para hacer mas fácil el entendimiento es este tema. LEY DE HOOKE.- En todo cuerpo elástico las fuerzas deformadoras son proporcionales sus respectivos deformaciones. F = k x F=fuerza deformadora F = k x F=fuerza deformadora k= constante elástica k= constante elástica x= deformación x= deformación

2 Si un cuerpo elástico esta sometido a una fuerza deformadora presentara una reacción contraria, llamada FUERZA RECUPERADORA, de igual valor pero de sentido opuesto a la fuerza deformadora. F R = - F = - kx

3 En serie Se dice que dos resortes están asociados en seria cuando se sitúan como se muestra en la figura. Este sistema puede ser reemplazado por un resorte equivalente de constante elástica k E

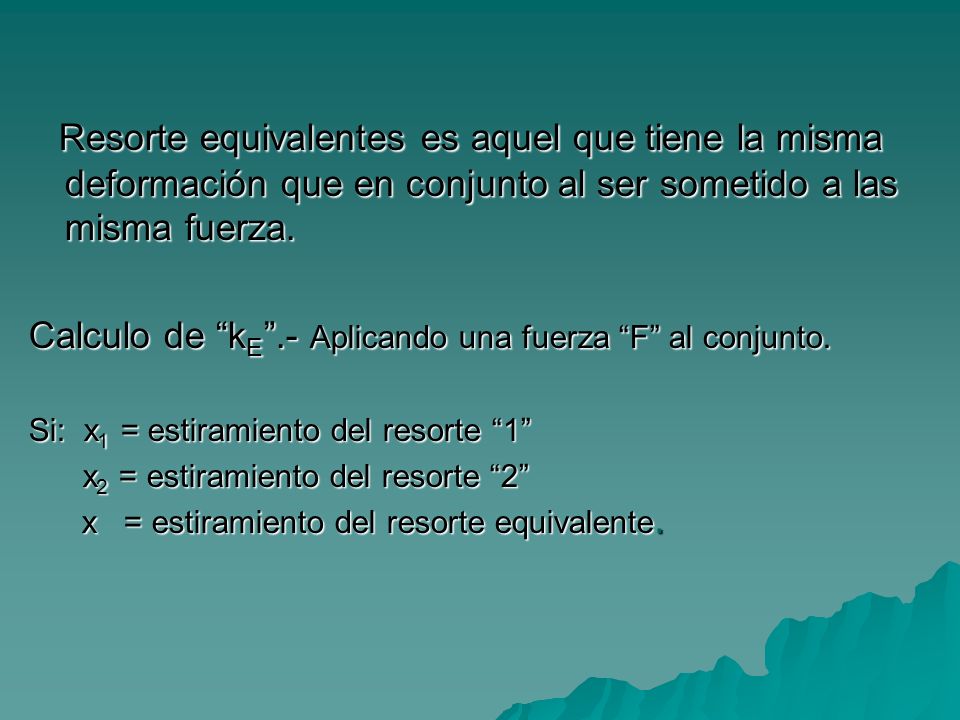

4 Resorte equivalentes es aquel que tiene la misma deformación que en conjunto al ser sometido a las misma fuerza. Resorte equivalentes es aquel que tiene la misma deformación que en conjunto al ser sometido a las misma fuerza. Calculo de k E.- Aplicando una fuerza F al conjunto. Si: x 1 = estiramiento del resorte 1 x 2 = estiramiento del resorte 2 x 2 = estiramiento del resorte 2 x = estiramiento del resorte equivalente. x = estiramiento del resorte equivalente.

5

6 Por definición de resorte equivalente: x = x 1 + x (*) Aplicando la ley de hook: F= k E x x = F k E k E Para el resorte 2: F = x 2 k 2 La misma fuerza F se trasmite al resorte 1 F = K 1 X 1 x 1 = F k 1 k 1

7 Reemplazando x, x1 y x2 en la ecuación (*) se tiene: F = F + F 1 = k E k 1 k 2 k E k 1 k 2 En general, para n resortes: 1 = … + 1 k E k 1 k 2 k 3 k n k E k 1 k 2 k 3 k n

8 En paralelo La característica fundamental de la asociación de resortes en paralelo es que todos los resortes se estiran o comprimen por igual; es decir, sus deformaciones son iguales al aplícaseles una fuerza deformadora

9 Calcula k E.- Del D.C.L. del bloque M en la posición final: F= k 1 x 1 + k 2 x 2 ….(*) Como: F = k E. X y x 1 = x 2 = x Reemplazando en (*) : k E. x = k 1 x 1 + k 2 x 2 k E = k 1 + k 2

10 En general para n resortes: NOTA No siempre la asociación en paralelo es notoria a simple vista, en algunos casos es confuso. k E = k 1 + k 2 + k 3 + …. + k n

11 Aparentemente 1 y 2 están asociados en paralelo y 3 en serio con ambos resortes. ¡lo cual no es cierto!. Los tres resortes están asociados en paralelo, pues si el bloque se mueve hacia la derecha, 3 se comprime una longitud x, y 1 y 2 se estiran también una longitud x.

12 D.C.L D.C.L

13 Por la segunda ley de Newton: k 1 x + k 2 x +k 3 x = m.a k 1 + k 2 + k 3. X = a m Si el sistema fuese reemplazado por un unico resorte equivalente: a = (k E /m) x Donde k E = k 1 + k 2 + k 3 lo cual demuestra que los tres resortes están asociados en paralelo.

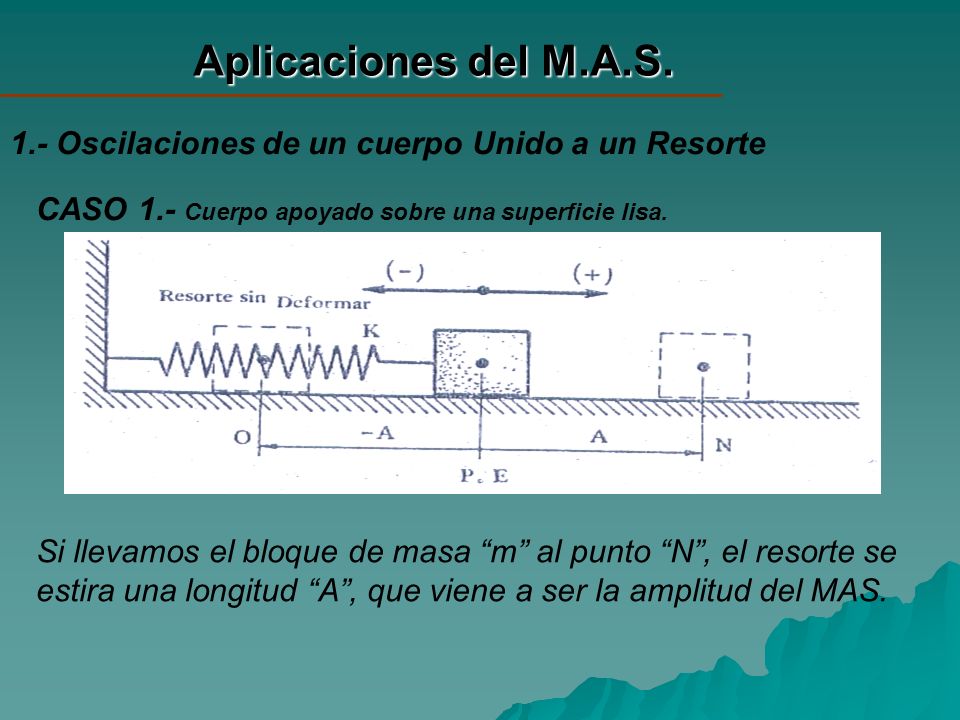

14 Aplicaciones del M.A.S. 1.- Oscilaciones de un cuerpo Unido a un Resorte CASO 1.- Cuerpo apoyado sobre una superficie lisa. Si llevamos el bloque de masa m al punto N, el resorte se estira una longitud A, que viene a ser la amplitud del MAS.

15 Por la segunda ley de Newton: F = m.a Pero: F = fuerza recuperador = kx kx = ma a = (k/x).m …(*)

16 Como la característica fundamental del MAS es a = Rx o a = ω 2 x, comparando con (*): ω 2 = k/m ω= k/m 2π/T = k/m T = 2π m/k

17 Caso 2.- Cuerpo suspendido

18 En la posición de equilibrio: kλ= mg kλ= mg Si el resorte es estirado una longitud A desde la posición de equilibrio y se libera en esa posición, el cuerpo oscila con una amplitud A. En un punto P cualquiera, por la Segunda Ley de Newton: - mg + k( x + λ) = ma - mg + k( x + λ) = ma - mg + k λ + kx = ma - mg + k λ + kx = ma

19 Como k λ = mg, resulta : Kx = ma a = (k/m). X Luego: ω 2 = k/m T = 2π m/k

20 Observaciones a)Cuando se trate de cuerpos unidos a resortes es recomendable adoptar la siguiente conversión de los signos para la elongación: El lado hacia donde se estire el resorte será considerado positivo y el lado hacia donde se comprime será considerado negativo.

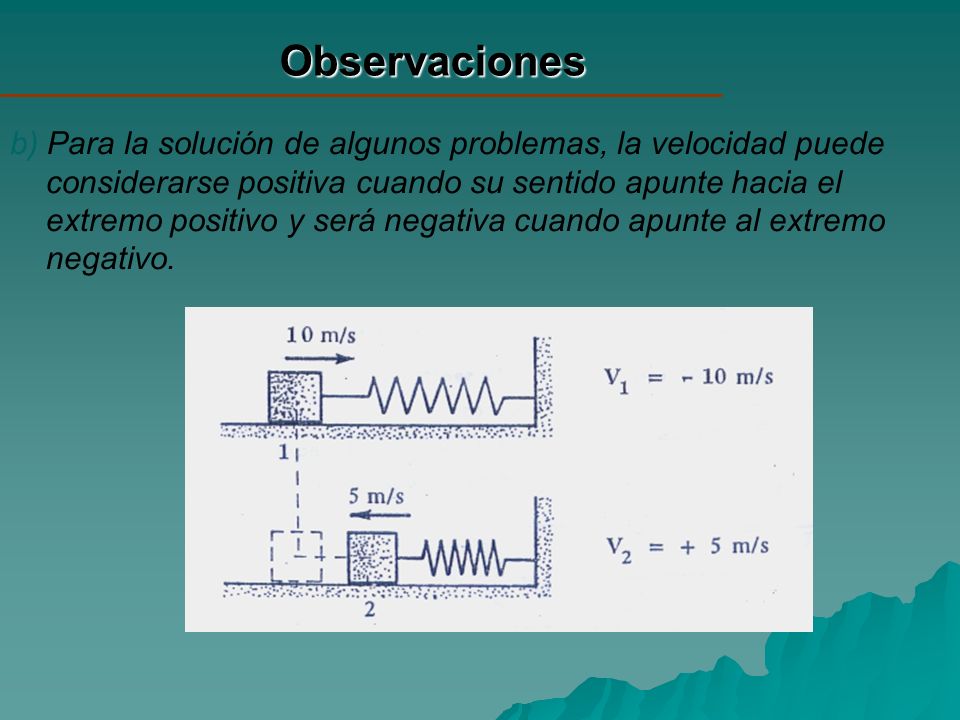

21 Observaciones b) Para la solución de algunos problemas, la velocidad puede considerarse positiva cuando su sentido apunte hacia el extremo positivo y será negativa cuando apunte al extremo negativo.

22 Observaciones c) Los valores de la fase inicial α varían entre 0º y 360º, según sea la dirección del movimiento. -Si va de la P.E. al extremo positivo : 0º < α < 90º -Si va del extremo positivo a la P.E.: 90º < α< 180º -Si va de la P.E. al extremo negativo : 180º < α < 270º -Si va del extremo negativo a la P.E.: 270º < α< 360º
