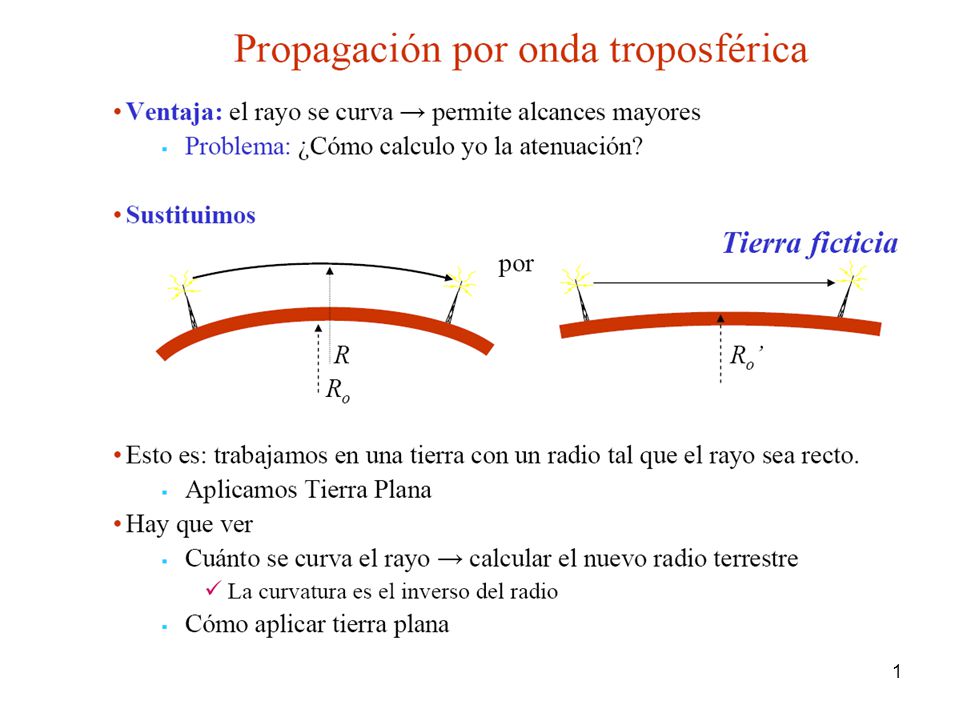

1

2

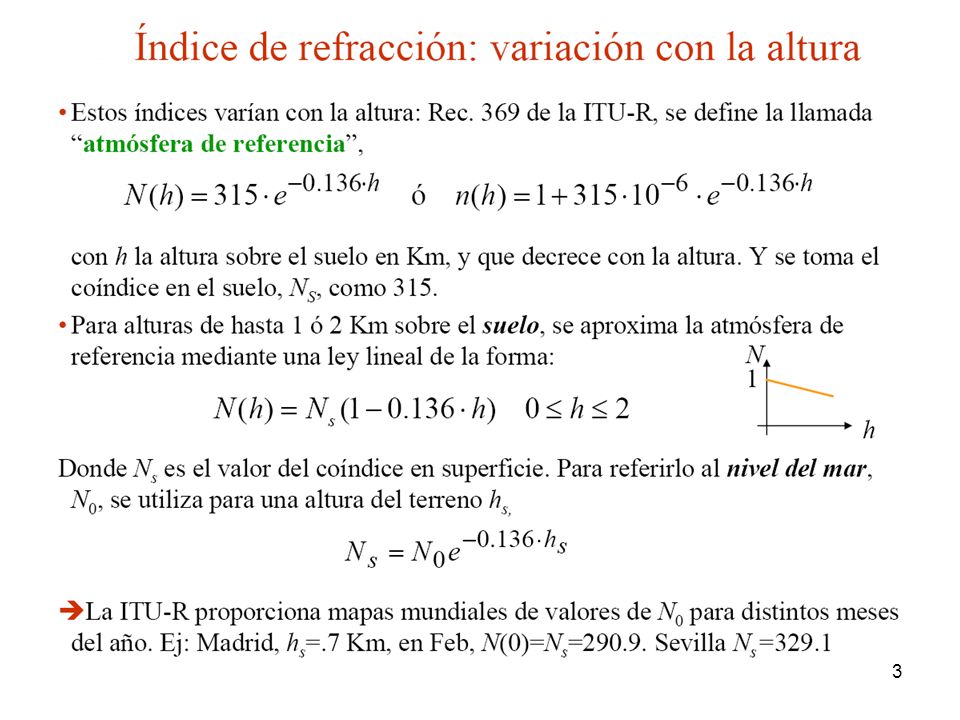

3

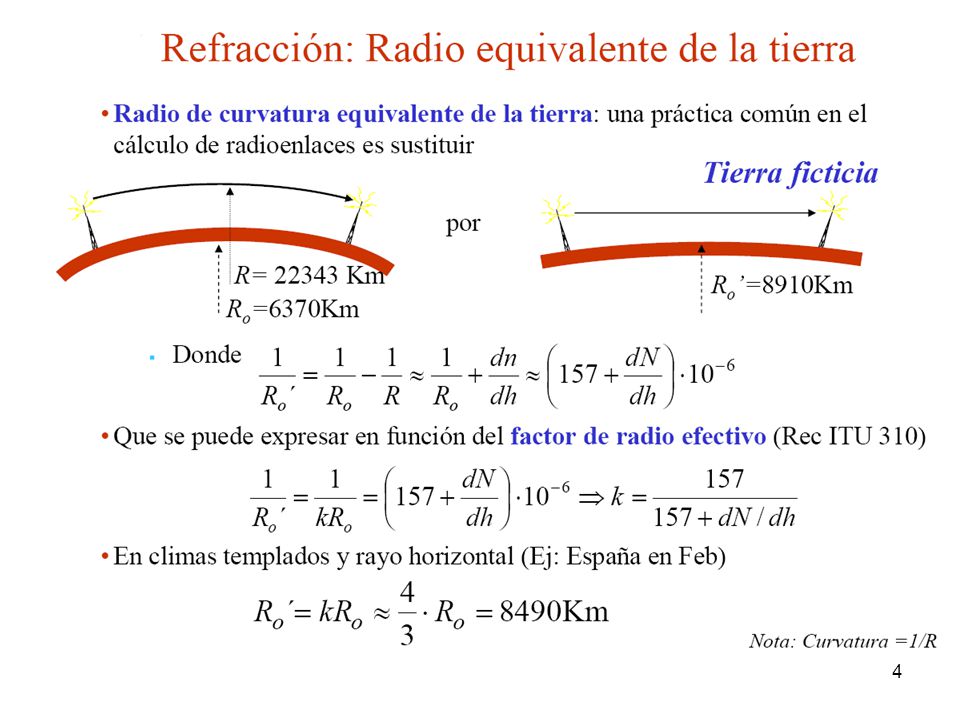

4

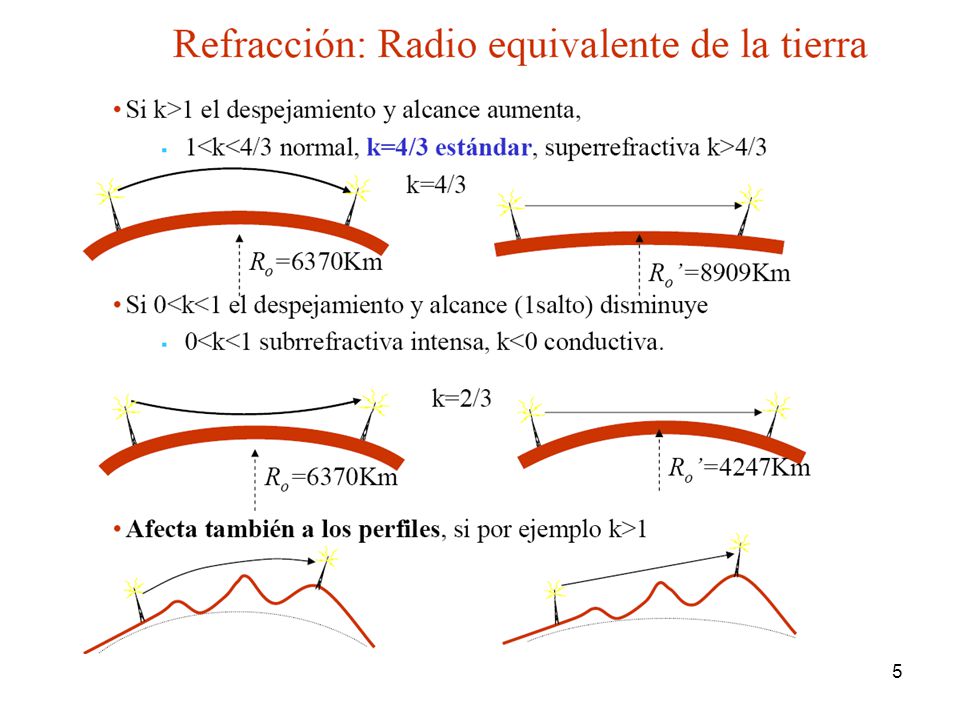

5

6 Modelo de tierra curva Sin refracción Con refracción, k =4/3 dv = dLoS
ht hr dv = dLoS Sin refracción Con refracción, k =4/3 donde k es factor de modificación del radio terrestre

7 Modelo de tierra curva El punto de reflexión d1 es:
Alturas, en m; distancias en Km.

8 Modelo de tierra curva Las alturas sobre el plano tangente a la Tierra en el punto de reflexión son: El ángulo de incidencia en miliradianes es:

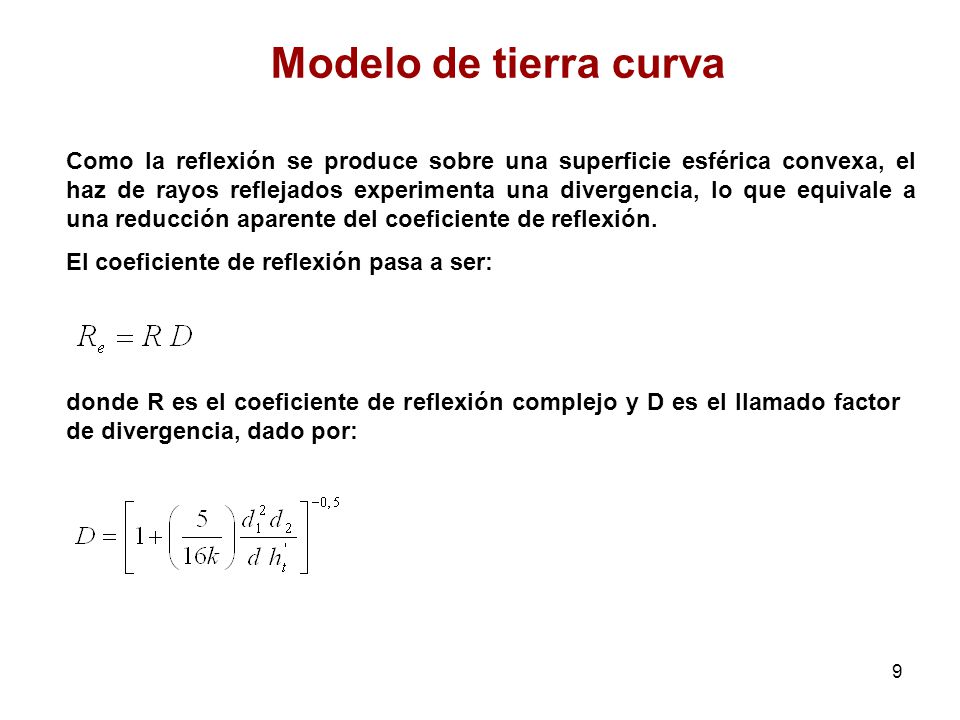

9 Modelo de tierra curva Como la reflexión se produce sobre una superficie esférica convexa, el haz de rayos reflejados experimenta una divergencia, lo que equivale a una reducción aparente del coeficiente de reflexión. El coeficiente de reflexión pasa a ser: donde R es el coeficiente de reflexión complejo y D es el llamado factor de divergencia, dado por:

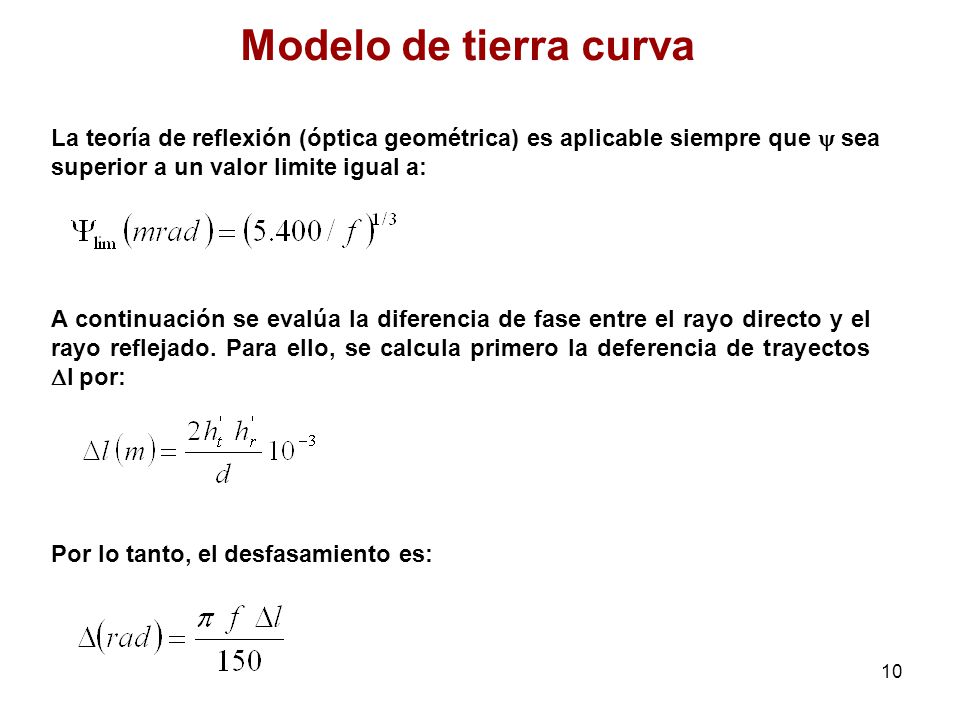

10 Modelo de tierra curva La teoría de reflexión (óptica geométrica) es aplicable siempre que  sea superior a un valor limite igual a: A continuación se evalúa la diferencia de fase entre el rayo directo y el rayo reflejado. Para ello, se calcula primero la deferencia de trayectos l por: Por lo tanto, el desfasamiento es:

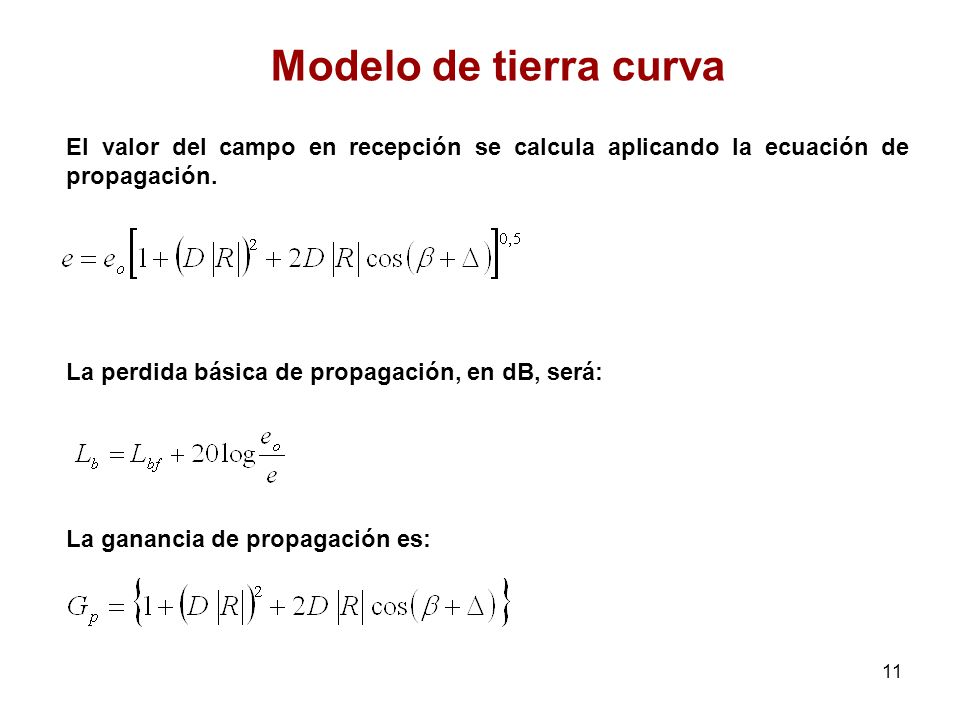

11 Modelo de tierra curva El valor del campo en recepción se calcula aplicando la ecuación de propagación. La perdida básica de propagación, en dB, será: La ganancia de propagación es:

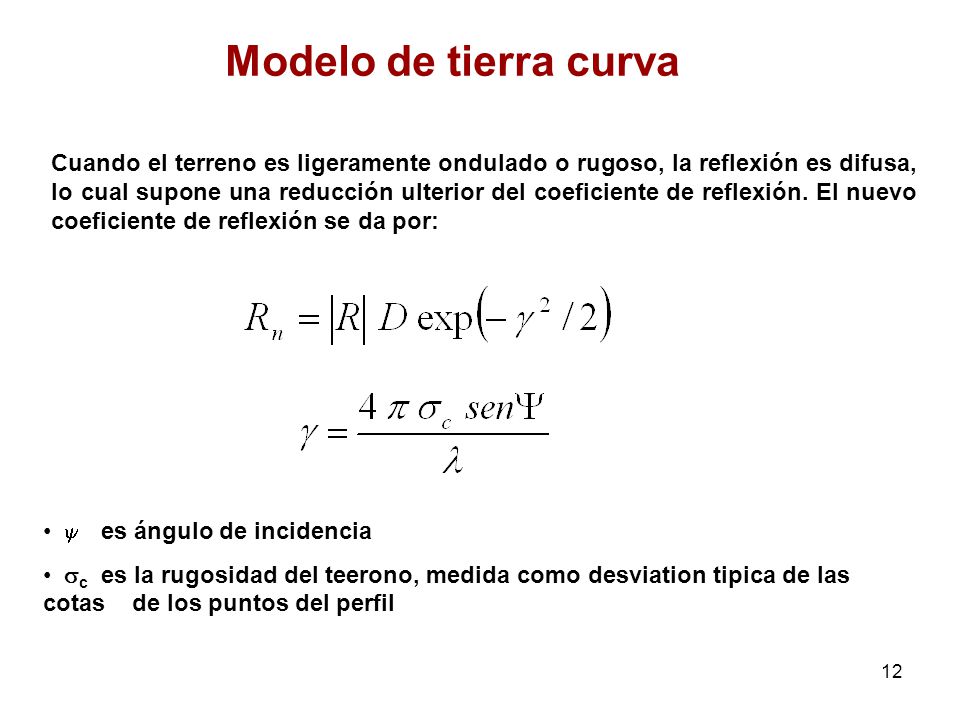

12 Modelo de tierra curva Cuando el terreno es ligeramente ondulado o rugoso, la reflexión es difusa, lo cual supone una reducción ulterior del coeficiente de reflexión. El nuevo coeficiente de reflexión se da por:  es ángulo de incidencia c es la rugosidad del teerono, medida como desviation tipica de las cotas de los puntos del perfil
