METODOS RADIOACTIVOS CCAPITULO 7.

Presentación del tema: "METODOS RADIOACTIVOS CCAPITULO 7."— Transcripción de la presentación:

1 METODOS RADIOACTIVOS CCAPITULO 7

2 Vida media Tipos de radiaciones; alfa, beta, gamma, rayos cósmicos

3 Series radiactivas relevantes
en prospección

4 APARATOS DETECTORES ELECTROSCOPIO: se descarga mas rápidamente dependiendo e la cantidad de radiación Placas fotográficas: bromuro de plata se reduce a plata negra según la intensidad de la radiación Spintariscopio, caja cerrada con cristales hexagonales de blenda, se introduce la muestra, que hacia que la blenda emitiera destellos Cámara de ionización: un gas ( aire, metano, argón u otro) produce desplazamientos de electrones del ánodo al cátodo según la radiación existente

5 CONTADOR GEIGER: opera con tensiones altas, entre v, tiene una entrada de radiaciones al tubo, las cuales colisionan con los átomos de gas contenido ( metano y argón). Se produce la expulsión de iones en avalancha, se registra como una sola pulsación. Respuesta a niveles bajos de radiación

6

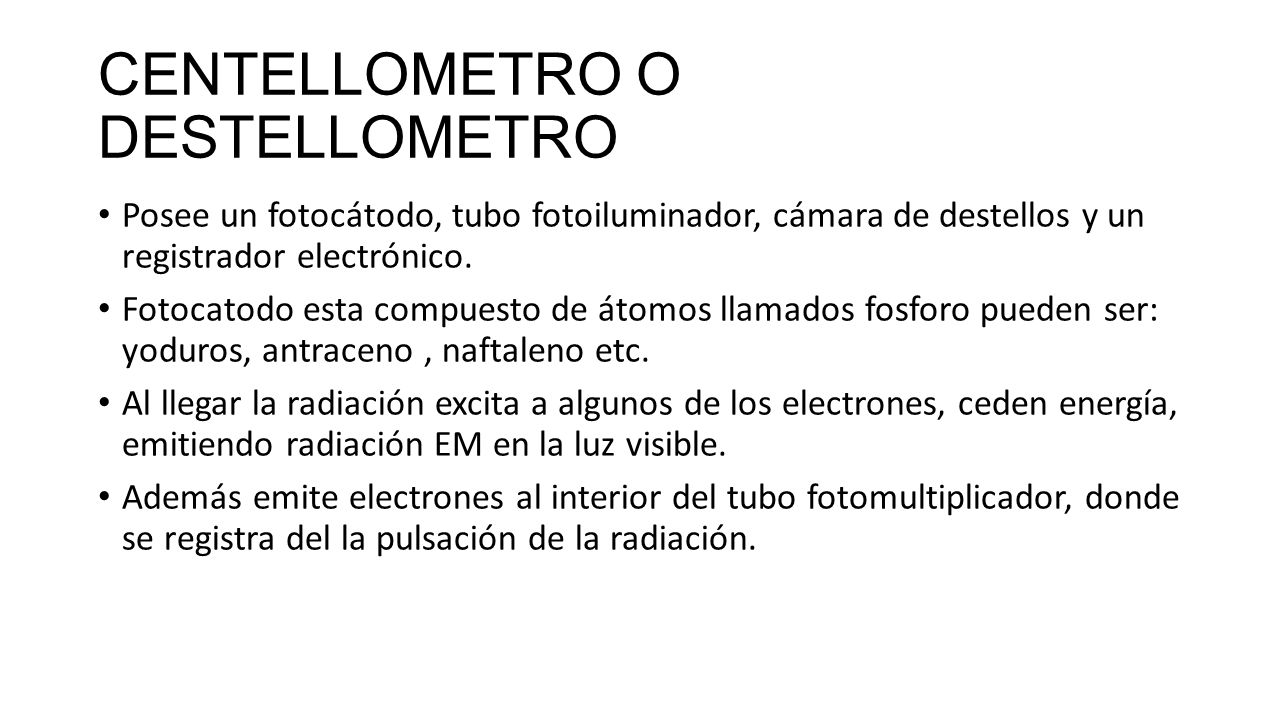

7 CENTELLOMETRO O DESTELLOMETRO
Posee un fotocátodo, tubo fotoiluminador, cámara de destellos y un registrador electrónico. Fotocatodo esta compuesto de átomos llamados fosforo pueden ser: yoduros, antraceno , naftaleno etc. Al llegar la radiación excita a algunos de los electrones, ceden energía, emitiendo radiación EM en la luz visible. Además emite electrones al interior del tubo fotomultiplicador, donde se registra del la pulsación de la radiación.

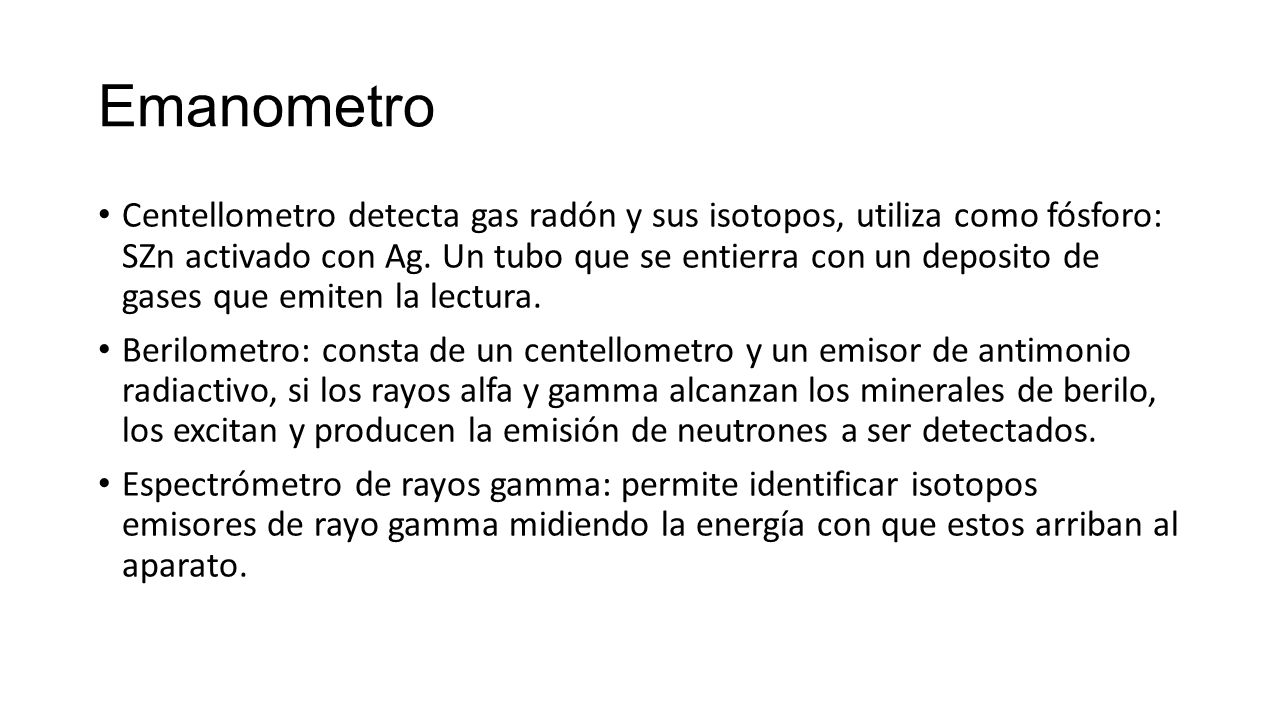

8 Emanometro Centellometro detecta gas radón y sus isotopos, utiliza como fósforo: SZn activado con Ag. Un tubo que se entierra con un deposito de gases que emiten la lectura. Berilometro: consta de un centellometro y un emisor de antimonio radiactivo, si los rayos alfa y gamma alcanzan los minerales de berilo, los excitan y producen la emisión de neutrones a ser detectados. Espectrómetro de rayos gamma: permite identificar isotopos emisores de rayo gamma midiendo la energía con que estos arriban al aparato.

9 Tipos de espectrómetros
Convencionales construidos en base a centellometros de NaI al que se le acopla un sistema electrónico de analizador multicanal, muestra los pulsos arribados según el numero de cuentas/segundos

10 Los de mayor resolución: poseen un detector de una material semiconductor, llamado de estado solido( alguna aleación de cadmio o germanio puro) Al llegar los rayos gamma al detector provoca un movimiento de electrones de la banda de valencia a la banda de conducción del semiconductor, genera una variación de tensión que se registra por el sensor multicanal.

11 Series mas comunes de identificar
92U238, a través del 83Bi214, con una ventana energética situada entre 1,66 y 1,86 MeV – 90Th232 a través del 81Tl208, con una energía de 2,41 a 2,81 MeV 19K40, a través de sí mismo ya que es el único isótopo radiactivo de su serie, 1,37 a 1,57 MeV Además, como ruido pueden detectarse los rayos cósmicos en valores superiores a 3 MeV,

12 PROSPECCION RADIOMETRICA
En grid, regional o local. Aviones o helicópteros Debe procurarse altitudes de vuelo constantes y tan bajas como se posible, velocidades de 100 km/h, alturas de 100 m

13

14

15

16 En relación a los hidrocarburos
K está en arcillas, feldespatos, etc. y es un indicador litológico importante. Th, ya que permite identificar tipos de arcillas U, está asociado al petróleo y a su roca madre. Siempre que hay hidrocarburos hay aumento de radiactividad debida al uranio, la cual suele magnificarse en zonas de falla o áreas de microfugas de hidrocarburos hacia la superficie. El mapeo de este tipo de anomalías suele ser una interesante herramienta prospectiva, muchas veces complementado con metodologías geoquímicas:

17
