1 DETECCIÓN Y MEDIDA DE LA RADIACIÓN
El cuerpo humano no tiene sentidos contra la radiación Fundamentos Físicos usados por los detectores: Excitación Ionización Disociación

2 TIEMPO RESOLUCIÓN/MUERTO DETECCIÓN
Tiempo de Resolución: Tiempo mínimo necesario para registrar el paso de dos partículas diferentes n: Tasa real eventos ionizantes por unidad de tiempo m: Tasa de impulsos registrados : Tiempo de resolución

3 EFICIENCIA/RENDIMIENTO DE DETECCIÓN

4 Solo cuentan partículas
DETECTORES DE RADIACIÓN Ionización de Gases o sólidos Excitación Luminiscencia en sólidos o líquidos Disociación materia Cámaras de Ionización Contadores Proporcionales Contadores Geiger-Müller Detectores TLD Fotomultiplicadores Dosímetros Película DETECTORES: Solo cuentan partículas ESPECTRÓMETROS: Detectores + Discriminan energía Detectores Semiconducción

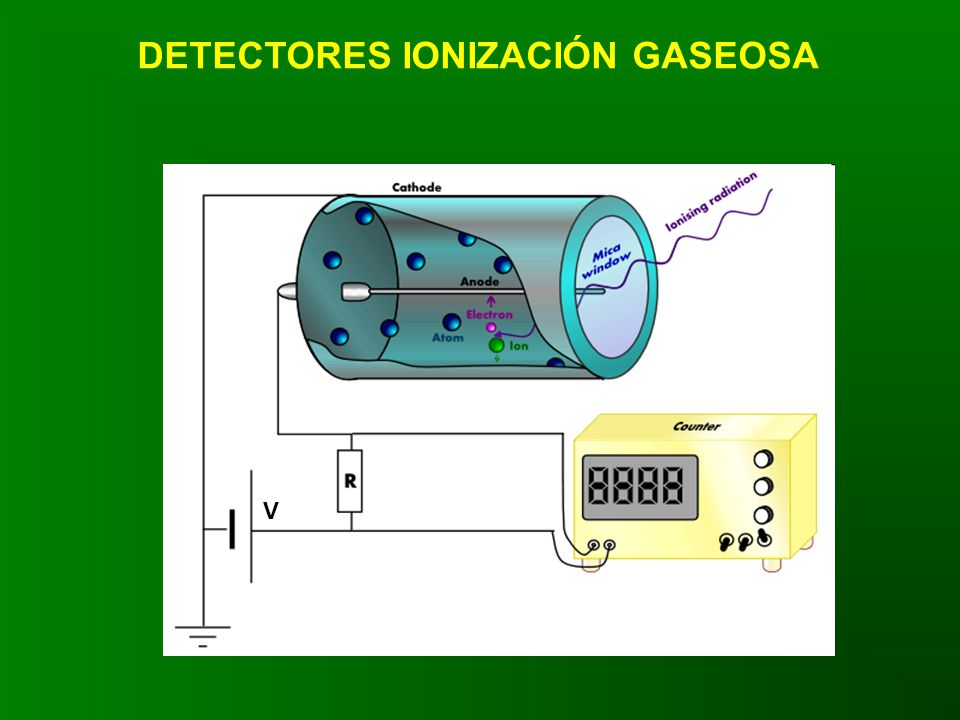

5 DETECTORES IONIZACIÓN GASEOSA
V

6 AMPLITUD IMPULSO vs. TENSIÓN
CONTADOR GEIGER No discrimina energías Mayor amplitud del impulso y no necesita amplificación de la señal Más sensibles que cámaras de ionización y contadores proporcionales Respuesta lenta ( s) Eficiencia del 1%-2% para gammas y 100% para betas

7 DETECTORES DE CENTELLEO
Coeficiente de conversión luminiscente elevado Transparente con activadores si es necesario Adecuado espesor del luminiscente SZn(Ag) para partículas cargadas NaI(Tl) para gammas con rendimientos del 60% Factor de multiplicación Tiempo resolución de fracción s Con centelleadores orgánicos muy útiles para detectar alfas, betas e incluso gammas Los orgánicos compuestos por un disolvente y dos o más solutos Volúmenes entre ml

8 DOSÍMETROS DE TERMOLUMINISCENCIA

9 CLASIFICACIÓN DE ZONAS
Zona controlada Existe la posibilidad de recibir más de 6 mSv/año a cuerpo completo, o Existe la posibilidad de recibir más de 3/10 de los límites para cristalino, piel y extremidades, o Es necesario seguir procedimientos de trabajo especiales para reducir la exposición a radiaciones ionizantes Zona vigilada No siendo controlada, existe la posibilidad de recibir más de 1 mSv/año, o Una dosis superior a 1/10 de los límites para cristalino, piel y extremidades

10 ZONA CONTROLADA Zona de permanencia limitada
Existe el riesgo de recibir una dosis superior a los límites Zona de permanencia reglamentada Existe el riesgo de recibir, en cortos períodos de tiempo, una dosis superior a los límites Requieren prescripciones especiales desde el punto de vista de la optimización Zona de acceso prohibido Existe el riesgo de recibir, en una exposición única, una dosis superior a los límites

11 SEÑALIZACIÓN DE ZONAS DE ZONAS
