SIMBOLOGIA DE PROCESOS

Presentación del tema: "SIMBOLOGIA DE PROCESOS"— Transcripción de la presentación:

1 SIMBOLOGIA DE PROCESOS
DIAGRAMA DE PROCESOS DE OPERACIONES

2 DISTRIBUCION DE PLANTA
Las decisiones de distribución en planta se refieren a la ubicación de las distintas maquinarias, personas, materiales, etc. De la mejor manera posible. Determina el emplazamiento de los departamentos, estaciones de trabajo, maquinas, puntos de almacenamiento, servicios de apoyo.

3 OBJETIVO DE LA DISTRIBUCION EN PLANTA
Integrar todos los factores que afectan la distribución. Movimiento de material según distancias mínimas Circulación de trabajo a través de la planta Utilización efectiva de todo el espacio Mínimo esfuerzo y seguridad de los trabajadores flexibilidad en la ordenación para facilitar reajustes

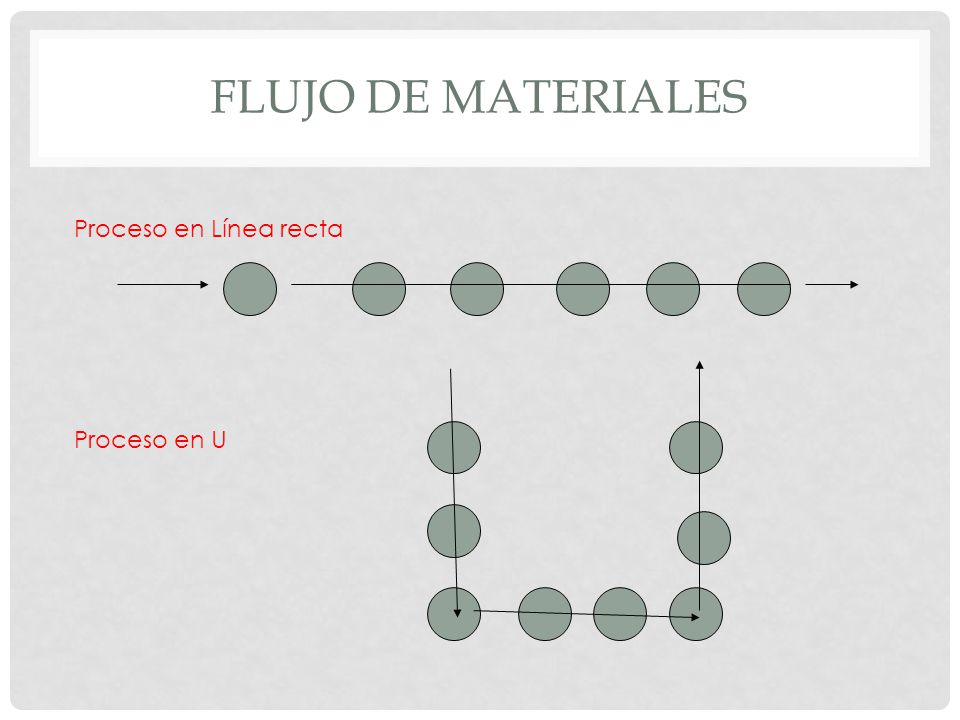

4 FLUJO DE MATERIALES Proceso en Línea recta Proceso en U

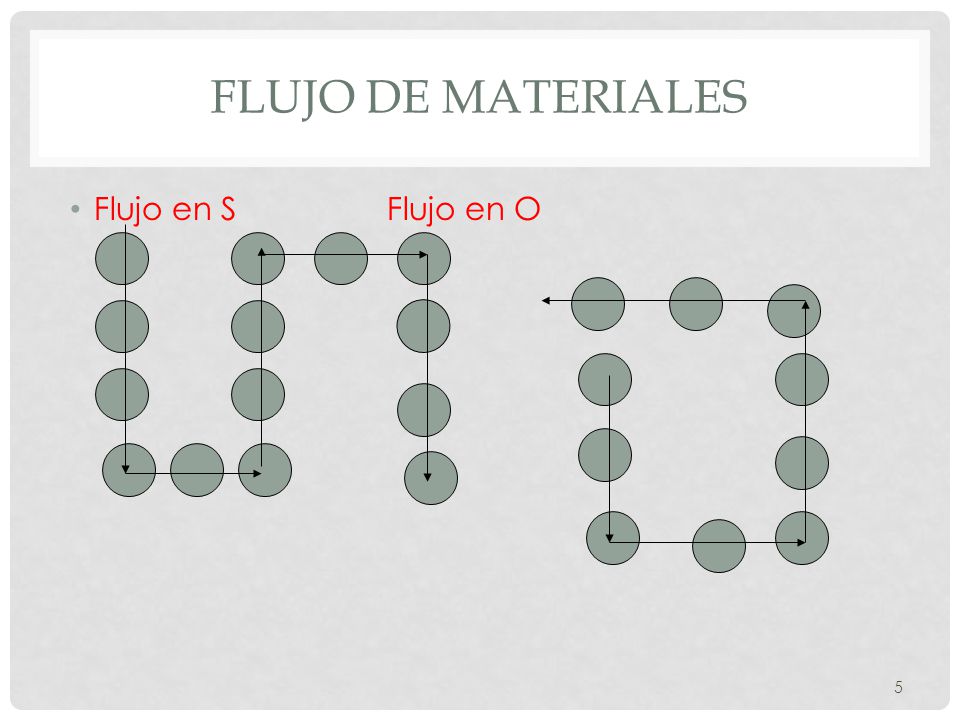

5 Flujo de Materiales Flujo en S Flujo en O

6 Flujo de Materiales Flujo en L Flujo de Peine

7 ANÁLISIS MEDIANTE FLUJOS. MOVIMIENTOS DE MATERIALES
Diagrama de recorrido Cursograma Diagrama de hilos

8 ANÁLISIS MEDIANTE FLUJOS. MOVIMIENTOS DE MATERIALES
Patrones de Flujos (1) : flujo en O entradas y salidas muy cercanas : línea de flujo continua : separa entradas y salidas : flujo en S serpentina : flujo en L Flujos horizontales : flujo en U

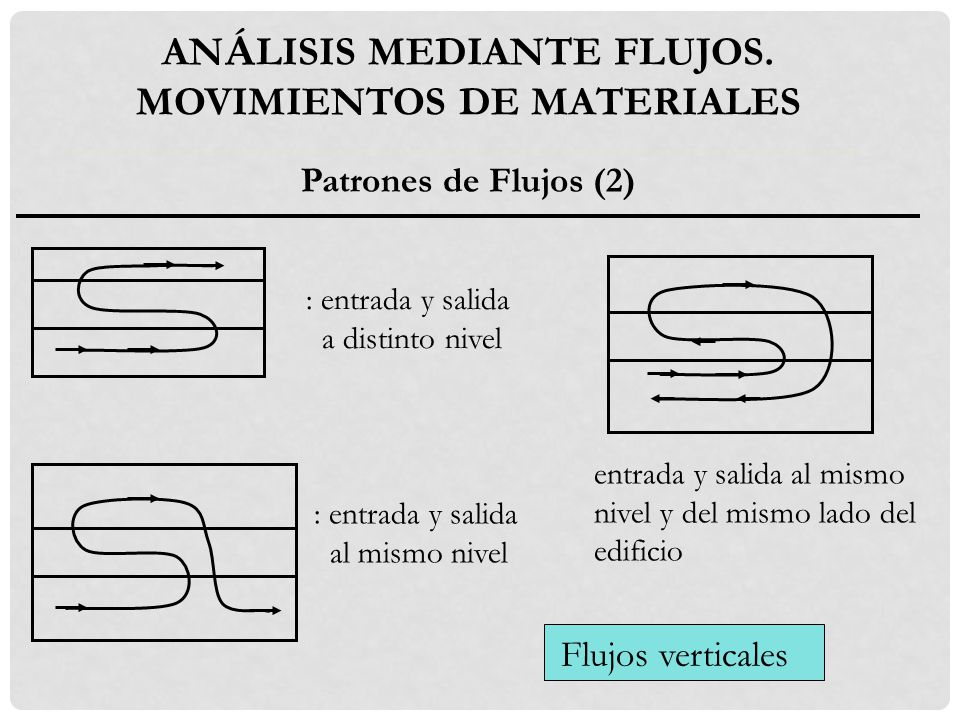

9 ANÁLISIS MEDIANTE FLUJOS. MOVIMIENTOS DE MATERIALES
Patrones de Flujos (2) : entrada y salida a distinto nivel entrada y salida al mismo nivel y del mismo lado del edificio : entrada y salida al mismo nivel Flujos verticales

10 LAYOUT

11 Método SLP El método SLP emplea una técnica poco cuantitativa, al proponer distribuciones con base en la conveniencia de cercanía entre los diferentes departamentos, emplea la simbología internacional dada en la tabla siguiente:

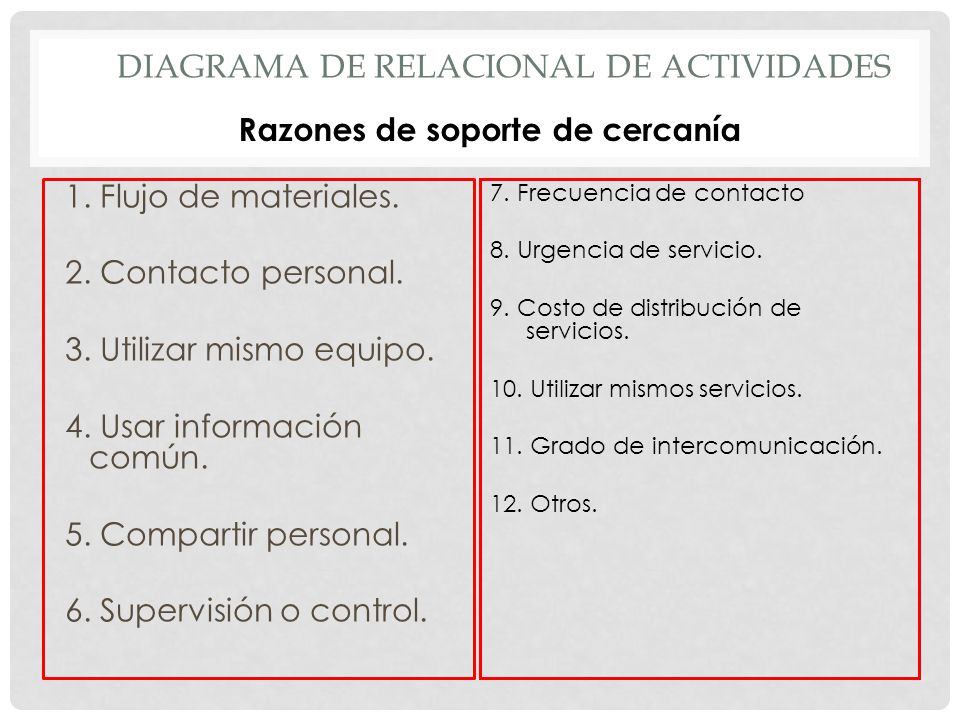

12 DIAGRAMA DE RELACIONAL DE ACTIVIDADES
Razones de soporte de cercanía 1. Flujo de materiales. 2. Contacto personal. 3. Utilizar mismo equipo. 4. Usar información común. 5. Compartir personal. 6. Supervisión o control. 7. Frecuencia de contacto 8. Urgencia de servicio. 9. Costo de distribución de servicios. 10. Utilizar mismos servicios. 11. Grado de intercomunicación. 12. Otros.

13 Método SLP Construya una matriz diagonal con todos los departamentos de la empresa Ll ene cada uno de los cuadros de la matriz con la letra código correspondiente Construya un diagrama de hilos con las áreas a escala El diagrama de hilo dibujara un plano básico La distribución es optima, cuando las proximidades coinciden en ambos diagramas y en el plano de la planta

14 DIAGRAMA RELACIONAL DE ACTIVIDADES

15 DIAGRAMA RELACIONAL DE ACTIVIDADES Y RECORRIDOS

16 DIAGRAMA RELACIONAL DE ESPACIOS

17 Método SLP EJERCICIO Matriz diagonal
