Operaciones de Maquinas Herramientas

Presentación del tema: "Operaciones de Maquinas Herramientas"— Transcripción de la presentación:

1 Operaciones de Maquinas Herramientas
Objetivos: Mecanizado con Torno y sus operaciones Ejemplo de mecanizado de una pieza

2 Mecanizado con Torno y sus operaciones
Movimientos principales del torno Movimiento principal: giro de la pieza – Husillo y plato de mordazas Movimientos Secundarios: Movimiento longitudinal (accionamiento manual o automatico) Movimiento Transversal (accionamiento manual o automatico) Movimiento del charriot (accionamiento manual)

3 Mecanizado con Torno y sus operaciones
Tipos de montaje de la pieza: Entre plato y punta Al Vuelo Entre puntas

4 Mecanizado con Torno y sus operaciones
Operación de Frenteado

5 Mecanizado con Torno y sus operaciones
Operación de Cilindrado Exterior

6 Mecanizado con Torno y sus operaciones
Operación de Ranurado Exterior

7 Mecanizado con Torno y sus operaciones
Operación de Tronzado

8 Mecanizado con Torno y sus operaciones
Operación de Roscado

9 Mecanizado con Torno y sus operaciones
Operación de Agujereado

10 Mecanizado con Torno y sus operaciones
Operación de Cilindrado de Cono

11 Mecanizado de tornillo y tuerca para mordazas.
Ejemplos EJEMPLOS Mecanizado de tornillo y tuerca para mordazas.

12 Ejemplo 1 Plano Eje

13 Ejemplo 2: Plano Tuerca

14 Redondo para Mecanizar el Eje
Ejemplo 1: Redondo para Mecanizar el Eje

15 Ejemplo 1:

16 Ejemplo 1: Agarre al vuelo

17 Ejemplo 1:

18 Ejemplo 1:

19 Agarramos el otro extremo de la pieza
Ejemplo 1: Agarramos el otro extremo de la pieza (dar vuelta la pieza)

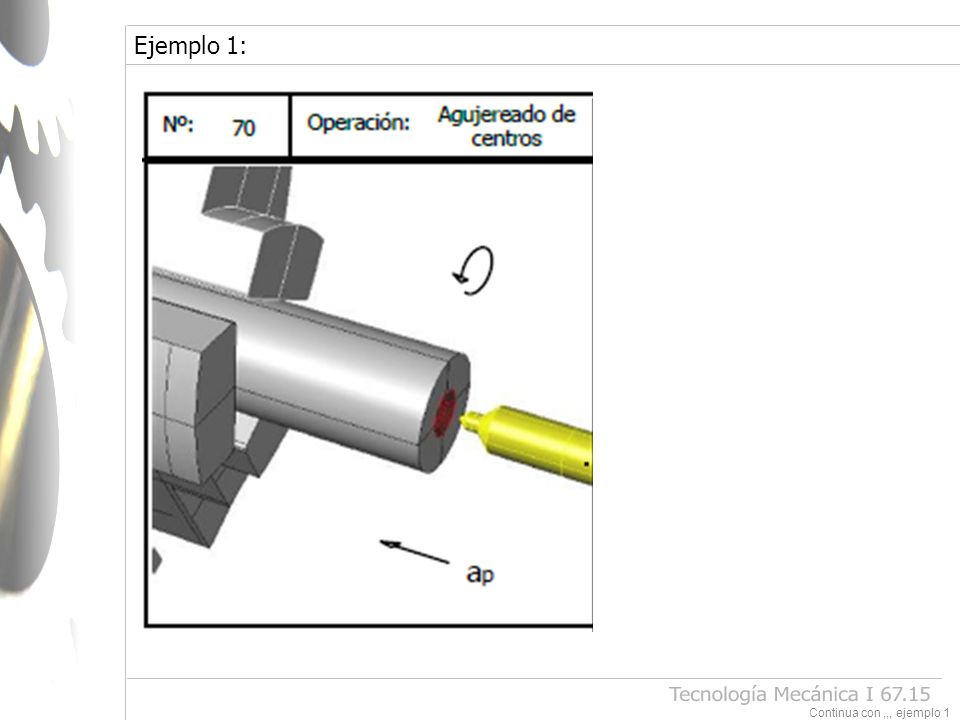

20 Ejemplo 1: Tecnología Mecánica I 67.15 Continua con ,,, ejemplo 1

21 Agarre entre Plato y Punta
Ejemplo 1: Agarre entre Plato y Punta

22 Ejemplo 1:

23 Ejemplo 1:

24 Ejemplo 1:

25 Ejemplo 1: fn = paso

26 Redondo para Mecanizar la Tuerca
Ejemplo 2: Redondo para Mecanizar la Tuerca

27 Ejemplo 2:

28 Ejemplo 2: Agarre al vuelo

29 Ejemplo 2:

30 Ejemplo 2:

31 Ejemplo 2:

32 Ejemplo 2:

33 Ejemplo 2:

34 Ejemplo 2:

35 Ejemplo 2: ap fn = paso

36 Ejemplo 2:

37 Ejemplo 2:

38 Ejemplo 2:

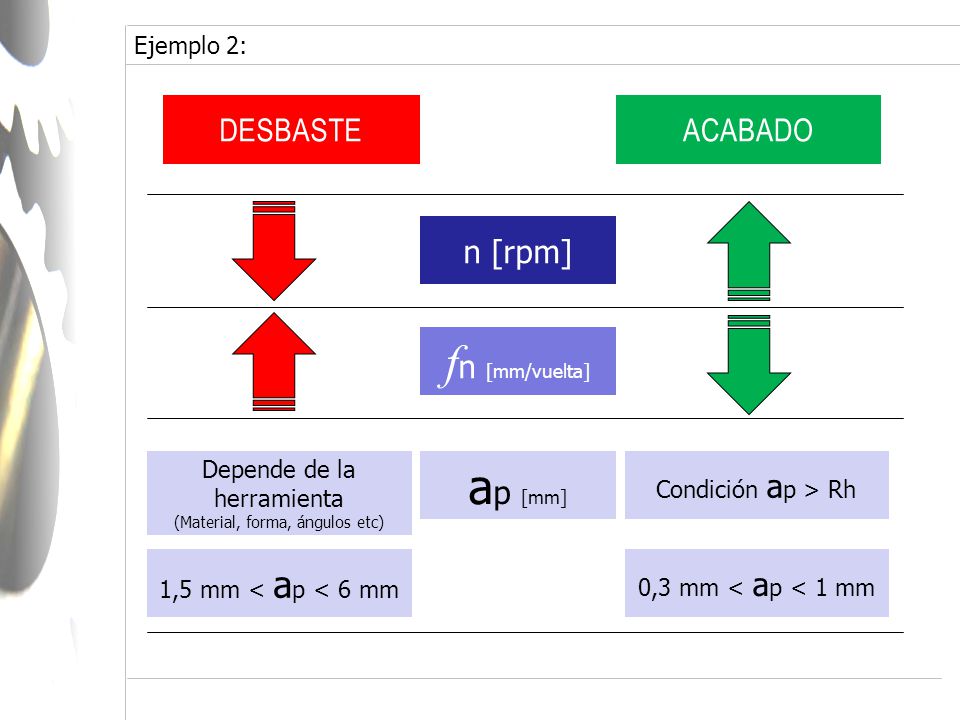

39 fn [mm/vuelta] ap [mm] DESBASTE ACABADO n [rpm] Ejemplo 2:
Depende de la herramienta (Material, forma, ángulos etc) ap [mm] Condición ap > Rh 1,5 mm < ap < 6 mm 0,3 mm < ap < 1 mm

40 Ejemplo 2:

41 Ejemplo 2:

42 FIN Preguntas para pensar:
¿Qué tipos de piezas puedo hacer en un torno? ¿Qué movimientos tiene un torno? ¿Cuáles son los principales y cuales los secundarios? ¿Qué tipo de agarre es mas conveniente para mecanizar mi pieza? ¿Qué tipo de operaciones puedo hacer y cuales son sus movimientos automáticos y cuales manuales? FIN
