1 Novedades TopSolidCam 2013

2 Versión 2013 : principales mejoras Reconocimiento de características Contorneado Cajeras Desbaste 3D Desbaste plunge Ciclos de acabado Deslizamento radial Modificaciones en el entorno de usuario para 4 ejes Mejoras en la conversión de 3 a 5 ejes Modificaciones en el Swarf Punto de pilotaje en el torno TopSolidCam 2013 (principales mejoras 1/2)

3 Versión 2013 : principales mejoras Mecanizado giratorio Operación de ranurado trocoidal en el torno Métodos Gestión de los alargos de la herramienta Nuevas pestañas en el gestor de operaciones Integración de Machineworks v7 Simulación del cabezal Andrea en WCS rotados Nueva gestión de la simetría Variables de usuario en la configuración por defecto Reducción del tamaño del fichero al grabar TopSolidCam 2013 (principales mejoras 2/2)

4 Fresado 2D Reconocimiento de características (1/2) Ahora se reconocen las cajeras y las ranuras aunque no tengan una cara inferior (siempre y cuando se hayan definido con las funciones cajera y ranura de TopSolidDesign).

5 Fresado 2D Reconocimiento de características (2/2) Ahora se puede trabajar con la función de cajeras de TopSolid basada en múltiples perfiles.

6 Fresado 2D Contorneado 2D Se puede añadir un acuerdo en ángulos vivos Se han introducido muchas mejoras enfocadas a WoodCam : Penetración vertical personalizable. Con varias pasadas en Z, aproximación al principio de la primera pasada y retracción al final de la última pasada. …

7 Taladrado Algunas modificaciones e Intersección de agujeros Un nuevo parámetro permite la definición de otra distancia de seguridad para asegurar la retracción sobre los obstáculos (distancia de seguridad en colisiones). Se ha añadido el ciclo de máquina de roscado para máquinas WFL. Se puede realizar un análisis de colisiones cuando el usuario taladra los puntos de entrada de las cajeras (el problema estaba cuando la hta de centrado era mayor a la hta de taladrado. Gestión de los agujeros que se intersectan. Se ha reescrito totalmente la función.

8 Desbaste 3D Tiempo de cálculo (en desbaste por cajeras) Se ha mejorado el tiempo de o en el desbaste por cajeras. En piezas muy complejas y grandes se ha logrado reducir a la mitad.

9 Ciclos de acabado 3D Copia entre 2 curvas con puntos de sincronización Se ha añadido la opción de utilizar puntos de sincronización en la copia entre dos curvas

10 Ciclos de acabado en 5 ejes Deslizamiento radial Nueva opción de deslizamiento para mecanizar los conductos de admisión. Todas las pasadas radiales de cada pasada de deslizamiento se realizan antes de pasar a la siguiente pasada de deslizamiento.

11 Ciclos de acabado en 5 ejes Auto-Tilting al pasar un mecanizado de 3 a 5 ejes Un nuevo modo en tilting permite mantener la hta vertical y la inclina tan solo para evitar colisiones.

12 Ciclos de torneado Puntos de pilotaje Posibilidad de pilotar un punto que no sea el del inserto que está en contacto con la pieza.

13 Ciclos de torneado Mecanizado giratorio Es una tecnología que parte de Kennametal y Mori-Seiki. La hta, con un inserto largo y redondo, está girando para incrementar su vida. De hecho es una operación de torneado con un inserto que gira.

14 Ciclos de torneado Ranurado trocoidal Para realizar ranuras en materiales muy duros, es absolutamente necesario trabajar con un ranurado trocoidal. Siguiendo las indicaciones de Sandvik Coromant, esta nueva función permite la creación de este tipo de trayectorias.

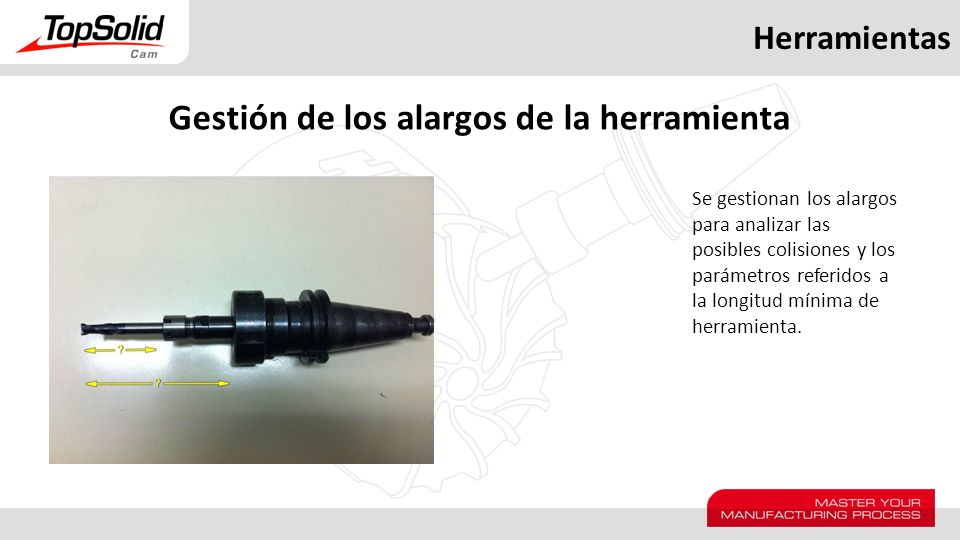

15 Herramientas Gestión de los alargos de la herramienta Se gestionan los alargos para analizar las posibles colisiones y los parámetros referidos a la longitud mínima de herramienta.

16 Máquinas Gestión del cabezal Andrea Ahora se puede trabajar con un cabezal Andrea dedicado a un WCS

17 Métodos Posibilidades adicionales de los Métodos Romper automáticamente la asociatividad entre el método y la operación creada por él. Crear un método seleccionando más de una operación- Editar un método interactivo utilizando los mismos valores que se pusieron cuando se ejecutó el proceso por primera vez. Los comentarios y las palabras clave PP creadas por los métodos también se recalculan como los demás parámetros. Se han añadido algunos parámetros como la máquina utilizada o el material a trabajar. Se hn añadido 3 nuevos parámetros para gestionar los agujeros (disponibles en [Edición][Opciones]. Estos parámetros permiten la gestión, en las fórmulas de los métodos, de la intersección de agujeros. Un nuevo parámetro permite la creación de una operación de centrado (y solo una) en todas las operaciones del método aunque haya más de un cilindro taladrado. Una nueva operación denominada form process execution permite la llamada de otro método de forma. El tiempo de carga de los métodos ha sido mejorado notablemente. Nueva opción de bloqueo que mantiene las operaciones consecutivas. Esta opción no está disponible en los métodos para agujeros. Nuevo modo para definir variables locales dentro de un método.

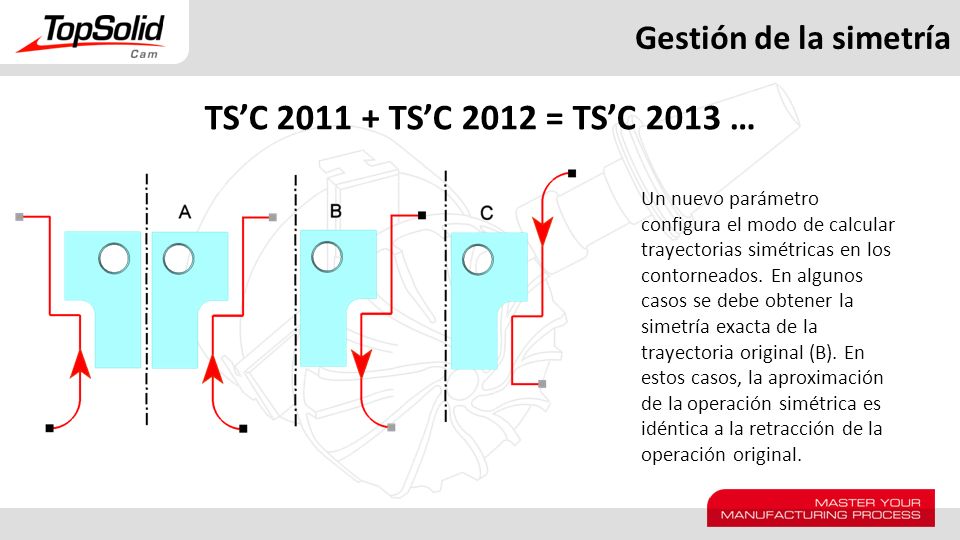

18 Gestión de la simetría TSC TSC 2012 = TSC 2013 … Un nuevo parámetro configura el modo de calcular trayectorias simétricas en los contorneados. En algunos casos se debe obtener la simetría exacta de la trayectoria original (B). En estos casos, la aproximación de la operación simétrica es idéntica a la retracción de la operación original.

19 Gestor de operaciones Posibilidades adicionales en el gestor de operaciones En la pestaña de lista de operaciones ahora se pueden ver y editar (con un doble clic) los movimientos de enlaces y los movimientos de cambio de hta. El nombre del fichero ISO puede visualizarse y editarse en la pestaña lista de operaciones del gestor de operaciones.
