1 Transmisión por modulación angular
INTEGRANTES David Jacinto Rodrigo Oviedo

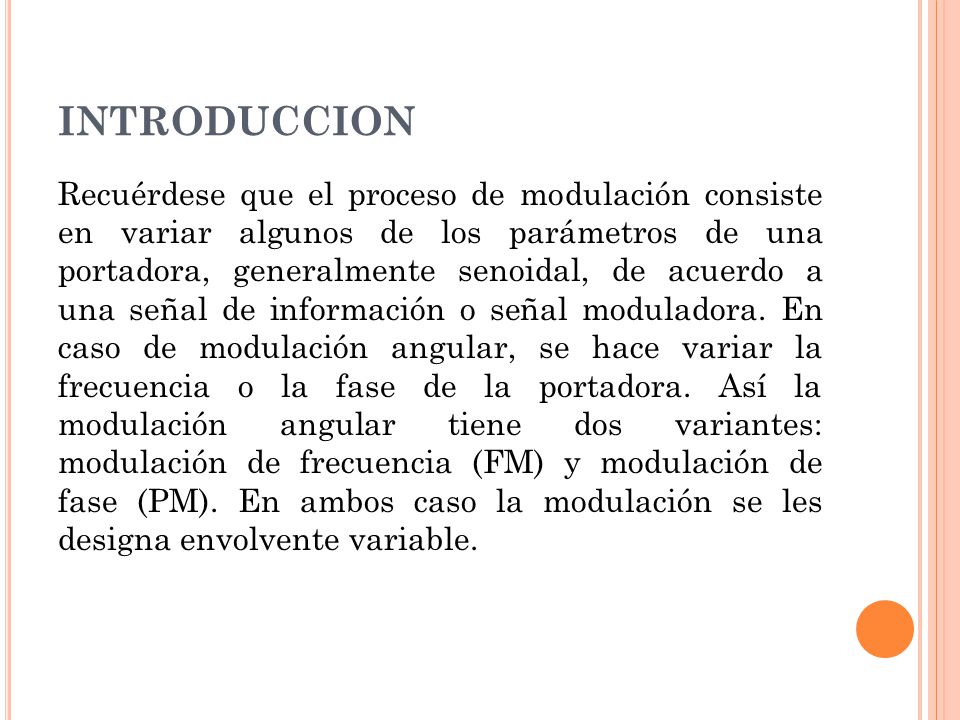

2 INTRODUCCION Recuérdese que el proceso de modulación consiste en variar algunos de los parámetros de una portadora, generalmente senoidal, de acuerdo a una señal de información o señal moduladora. En caso de modulación angular, se hace variar la frecuencia o la fase de la portadora. Así la modulación angular tiene dos variantes: modulación de frecuencia (FM) y modulación de fase (PM). En ambos caso la modulación se les designa envolvente variable.

3 Modulación angular La modulación angular se produce siempre que varia el ángulo de fase, , de una onda senoidal, con respecto al tiempo. Una onda con modulación angular se describe matemáticamente como: m(t) = Vc cos[ wc t + 0(t) ] m(t) = onda con modulación angular Vc = amplitud máxima de portadora(volts) Wc = frecuencia de la portadora en radianes, velocidad angular 0(t) = desviación instantánea de fase

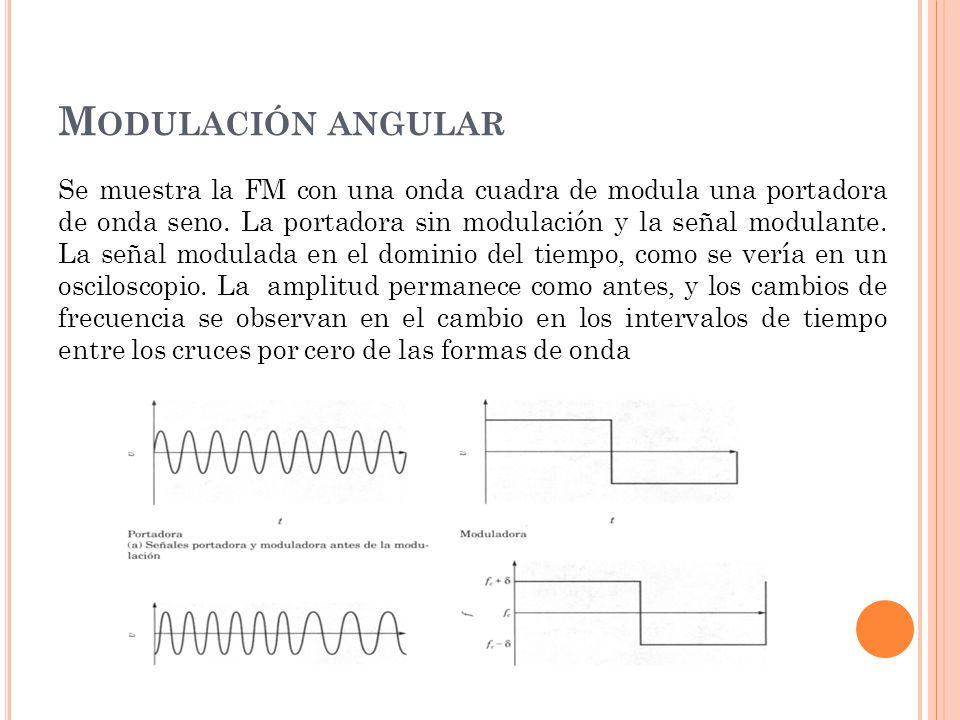

4 Modulación angular Se muestra la FM con una onda cuadra de modula una portadora de onda seno. La portadora sin modulación y la señal modulante. La señal modulada en el dominio del tiempo, como se vería en un osciloscopio. La amplitud permanece como antes, y los cambios de frecuencia se observan en el cambio en los intervalos de tiempo entre los cruces por cero de las formas de onda

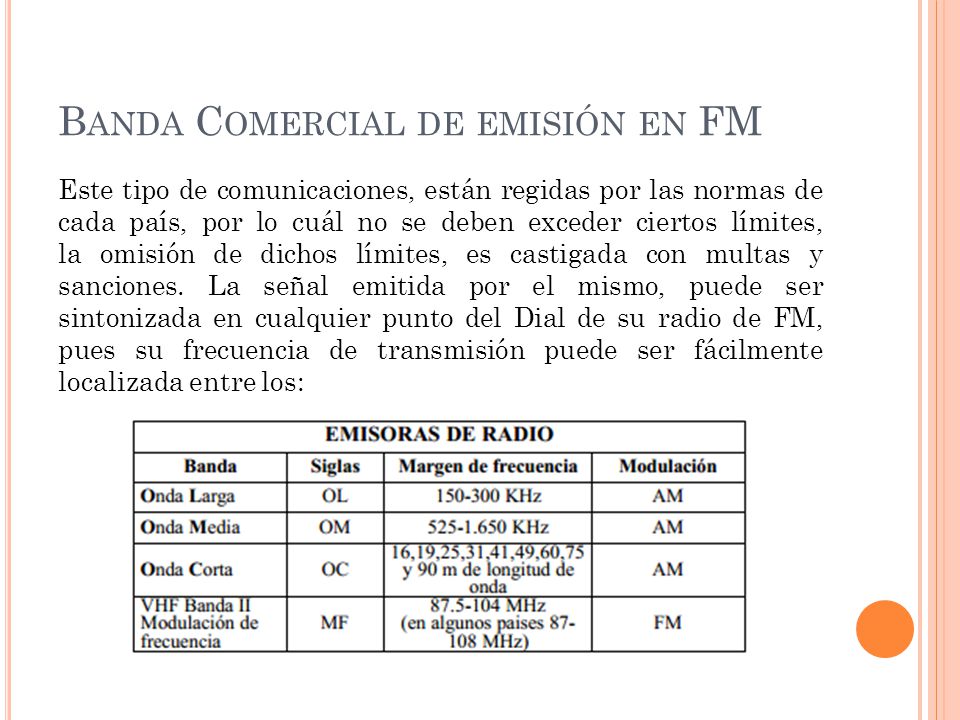

5 Banda Comercial de emisión en FM
Este tipo de comunicaciones, están regidas por las normas de cada país, por lo cuál no se deben exceder ciertos límites, la omisión de dichos límites, es castigada con multas y sanciones. La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los:

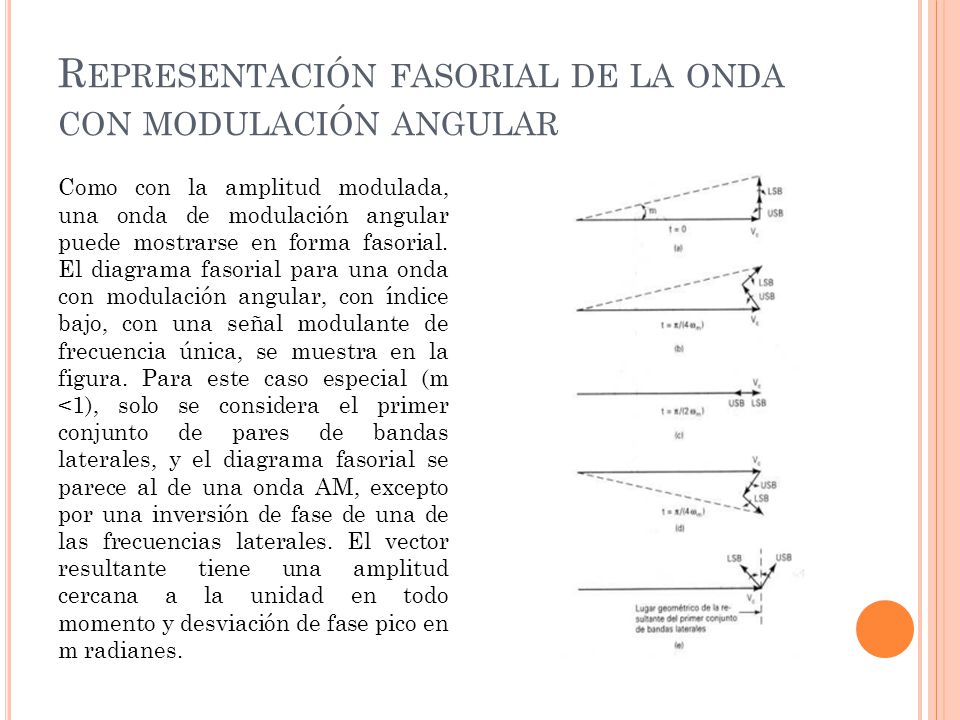

6 Representación fasorial de la onda con modulación angular
Como con la amplitud modulada, una onda de modulación angular puede mostrarse en forma fasorial. El diagrama fasorial para una onda con modulación angular, con índice bajo, con una señal modulante de frecuencia única, se muestra en la figura. Para este caso especial (m <1), solo se considera el primer conjunto de pares de bandas laterales, y el diagrama fasorial se parece al de una onda AM, excepto por una inversión de fase de una de las frecuencias laterales. El vector resultante tiene una amplitud cercana a la unidad en todo momento y desviación de fase pico en m radianes.

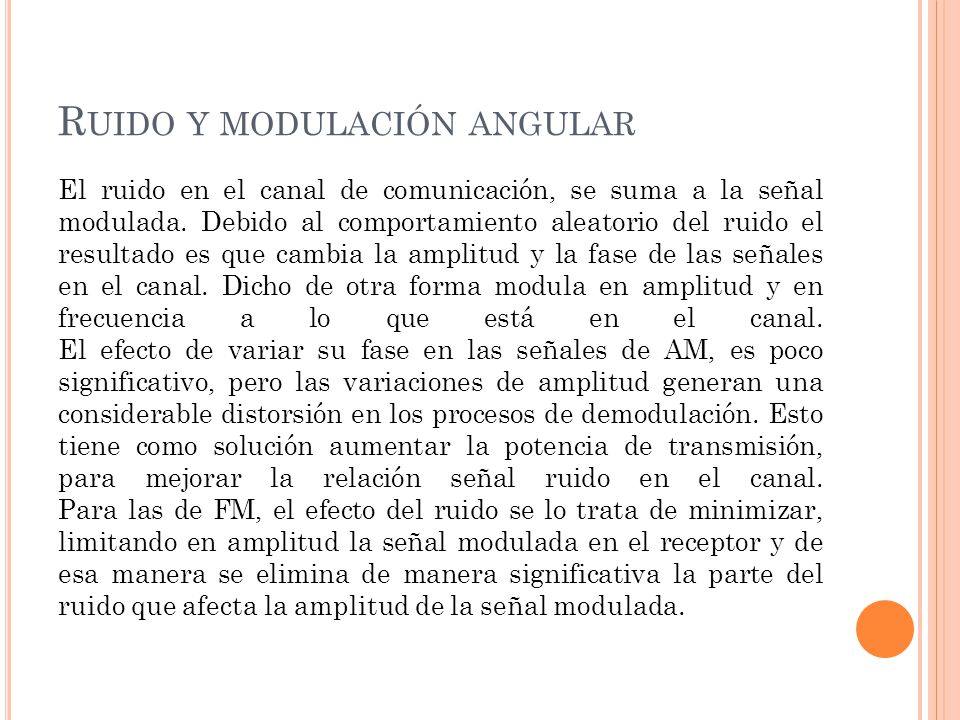

7 Ruido y modulación angular
El ruido en el canal de comunicación, se suma a la señal modulada. Debido al comportamiento aleatorio del ruido el resultado es que cambia la amplitud y la fase de las señales en el canal. Dicho de otra forma modula en amplitud y en frecuencia a lo que está en el canal. El efecto de variar su fase en las señales de AM, es poco significativo, pero las variaciones de amplitud generan una considerable distorsión en los procesos de demodulación. Esto tiene como solución aumentar la potencia de transmisión, para mejorar la relación señal ruido en el canal. Para las de FM, el efecto del ruido se lo trata de minimizar, limitando en amplitud la señal modulada en el receptor y de esa manera se elimina de manera significativa la parte del ruido que afecta la amplitud de la señal modulada.

8 Ruido y modulación angular

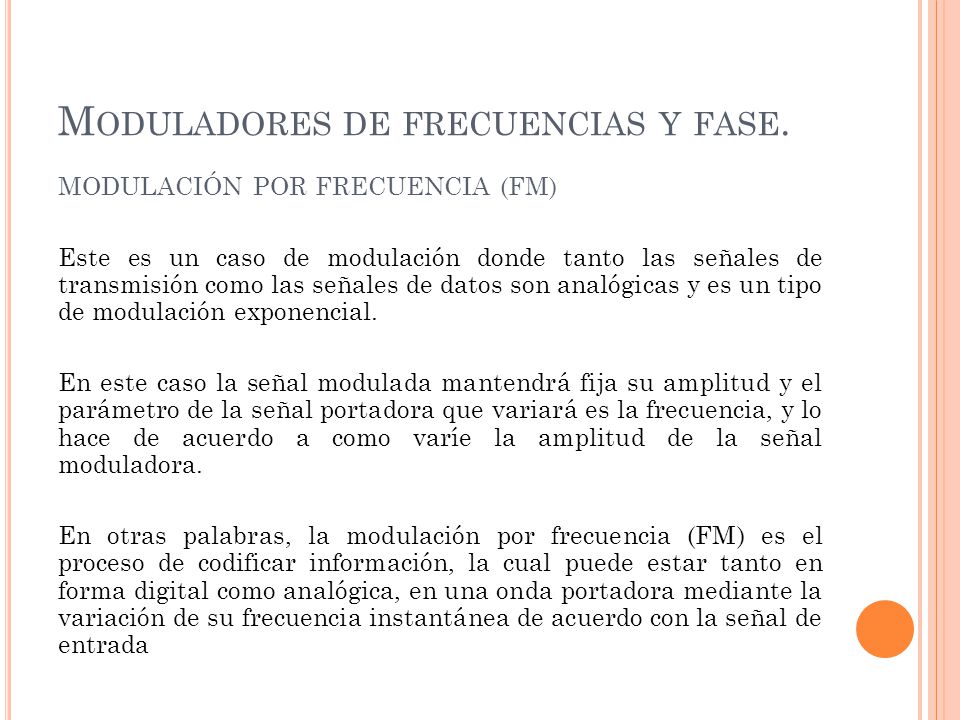

9 Moduladores de frecuencias y fase.
MODULACIÓN POR FRECUENCIA (FM) Este es un caso de modulación donde tanto las señales de transmisión como las señales de datos son analógicas y es un tipo de modulación exponencial. En este caso la señal modulada mantendrá fija su amplitud y el parámetro de la señal portadora que variará es la frecuencia, y lo hace de acuerdo a como varíe la amplitud de la señal moduladora. En otras palabras, la modulación por frecuencia (FM) es el proceso de codificar información, la cual puede estar tanto en forma digital como analógica, en una onda portadora mediante la variación de su frecuencia instantánea de acuerdo con la señal de entrada

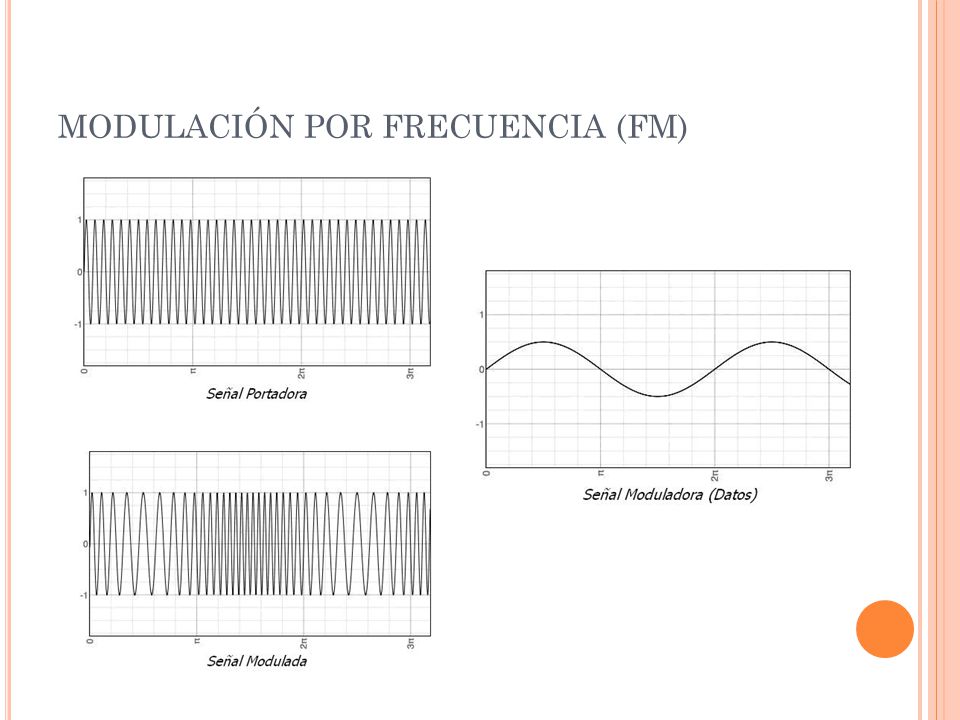

10 MODULACIÓN POR FRECUENCIA (FM)
