Radiotelescopio del Observatorio UCM. Curso 04/05. Alumno: Guillermo Miranda Pretel Tutor: Prof. Jaime Zamorano Calvo Radiotelescopio del Observatorio.

Presentación del tema: "Radiotelescopio del Observatorio UCM. Curso 04/05. Alumno: Guillermo Miranda Pretel Tutor: Prof. Jaime Zamorano Calvo Radiotelescopio del Observatorio."— Transcripción de la presentación:

1 Radiotelescopio del Observatorio UCM. Curso 04/05. Alumno: Guillermo Miranda Pretel Tutor: Prof. Jaime Zamorano Calvo Radiotelescopio del Observatorio UCM Trabajo Académicamente Dirigido Curso 2004-2005 Departamento de Astrofísica y CC. De la Atmósfera Universidad Complutense de Madrid

2 Radiotelescopio del Observatorio UCM. Curso 04/05. Introducción El Proyecto RadioUCM (2000-2005). · 2000-2001: “Construcción de un radiotelescopio para prácticas”. · 2001-2002: “Puesta a punto de un radiotelescopio para prácticas de alumnos”. · 2002-2003/04:“Conexión a Internet del Radiotelescopio de la UCM”

3 Radiotelescopio del Observatorio UCM. Curso 04/05. Introducción. Antecedentes. Montaje Receptor Radio Jove Ubicación permanente · 2000-2004 Automatización (Radio-SkyPipe) Análisis del ruido Receptor TS-830M KENWOOD Conexión a Internet

4 Radiotelescopio del Observatorio UCM. Curso 04/05. OBJETIVOS · Conseguir una conexión a Internet fiable (en lo posible). (en lo posible). Pentium II, 266 MHz, 96 Mb RAM, 8 y 3 Gb. Radio-SkyPipe, AutoFTP ANTENAORDENADOR RECEPTOR

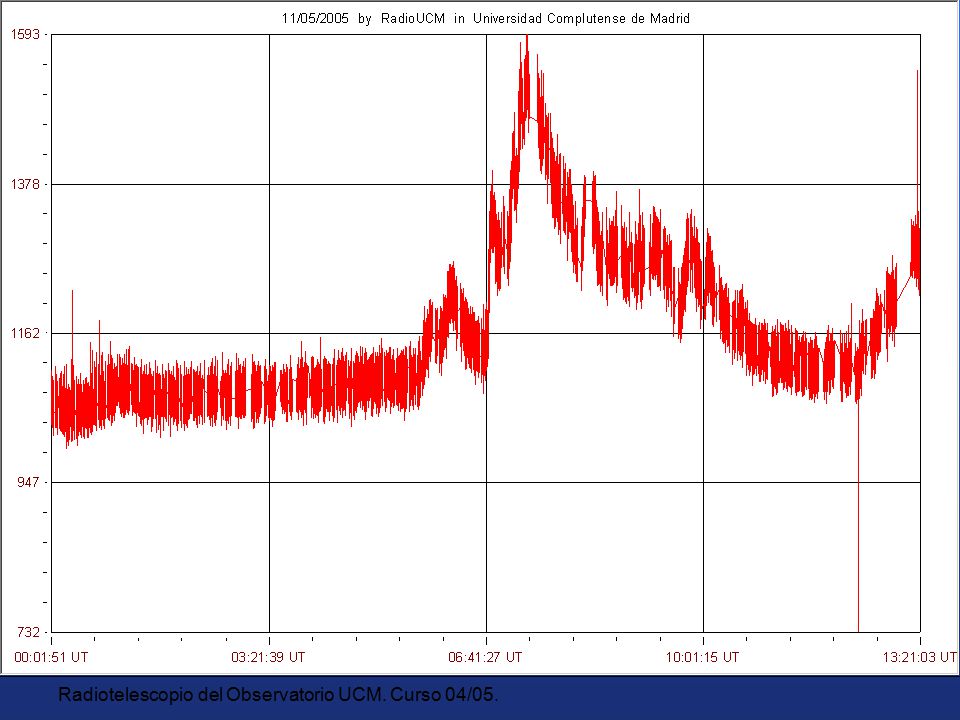

5 Radiotelescopio del Observatorio UCM. Curso 04/05.

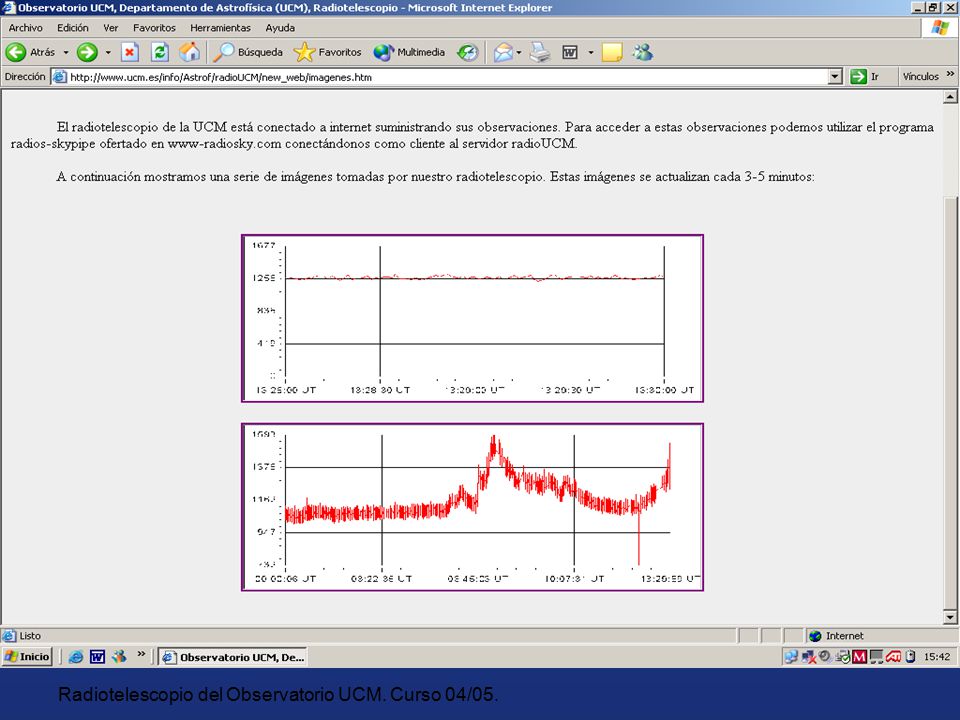

6 OBJETIVOS (II)

7 Radiotelescopio del Observatorio UCM. Curso 04/05. DESARROLLO -Mejoras en el ordenador: 96 Mb  (128 Mb)  320 Mb -Estudio del software (Radio-SkyPipe 1.2.16 Pro). -Resolver problemas: -Tarjeta de sonido -Sistema operativo (W98, WXP) -Reloj -Virus -Aprender de los errores.

8 Radiotelescopio del Observatorio UCM. Curso 04/05. OBSERVACIONES -Un dipolo  Ancho de haz mayor Menor ganancia Menor ganancia -~ 20.1 MHz -~ 80 días de observación

9 Radiotelescopio del Observatorio UCM. Curso 04/05. OBSERVACIONES -Picos: -Instantáneos -Periódicos -Agrupados -Cortinas -Alteraciones del continuo: -~ horas -~ 24 horas

10 Radiotelescopio del Observatorio UCM. Curso 04/05. Picos instantáneos (~s)

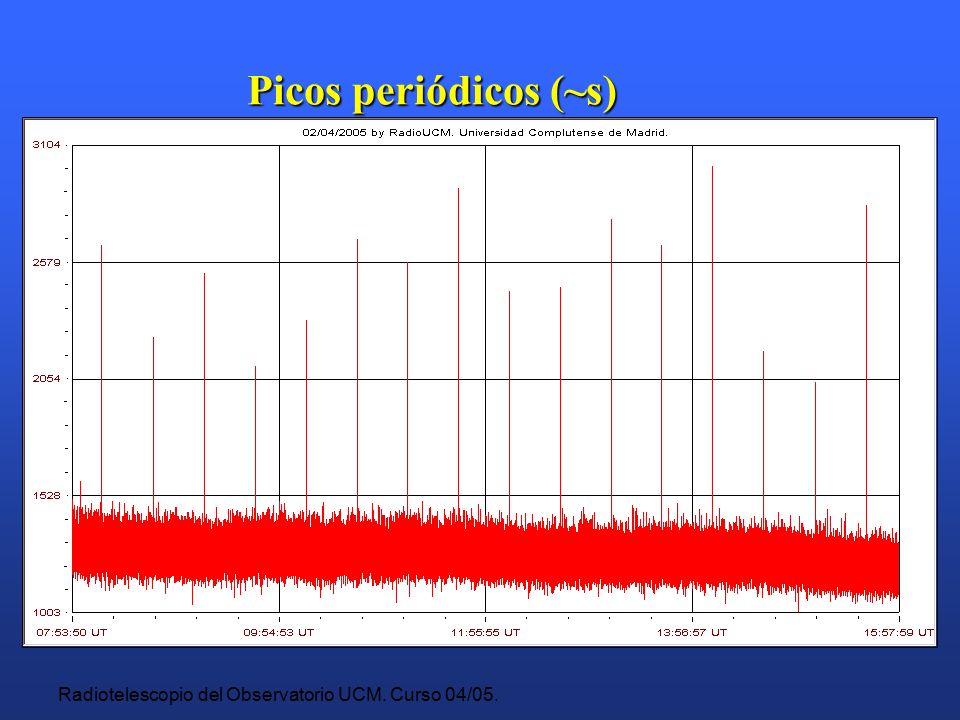

11 Radiotelescopio del Observatorio UCM. Curso 04/05. Picos periódicos (~s)

12 Radiotelescopio del Observatorio UCM. Curso 04/05. Picos agrupados (~min)

13 Radiotelescopio del Observatorio UCM. Curso 04/05. Cortinas (~m)

14 Radiotelescopio del Observatorio UCM. Curso 04/05. Cortinas (~m)

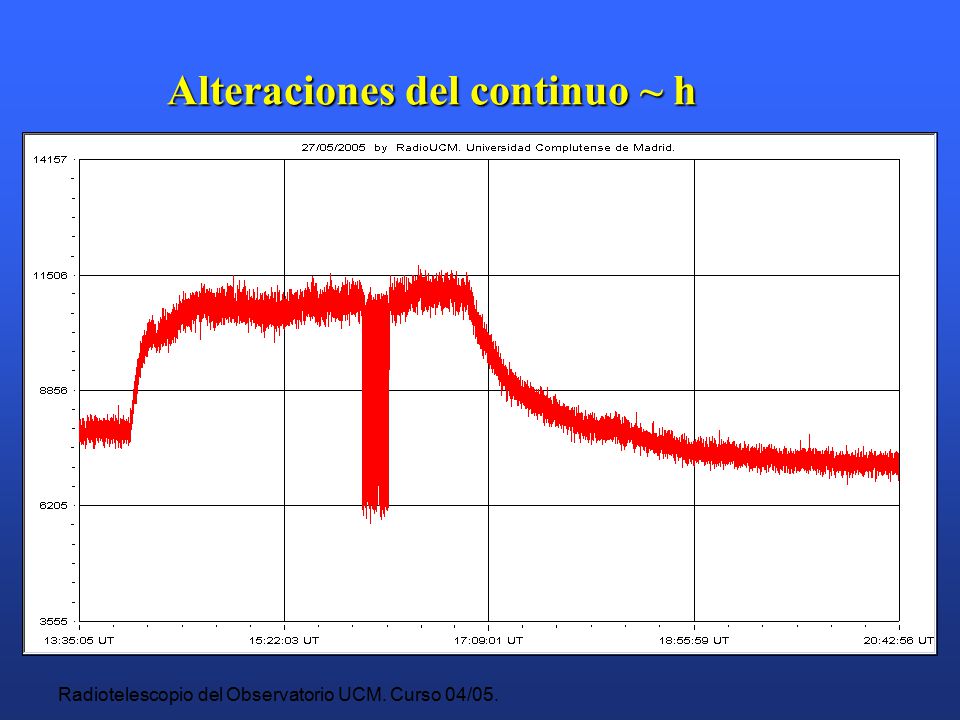

15 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ h

16 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ h

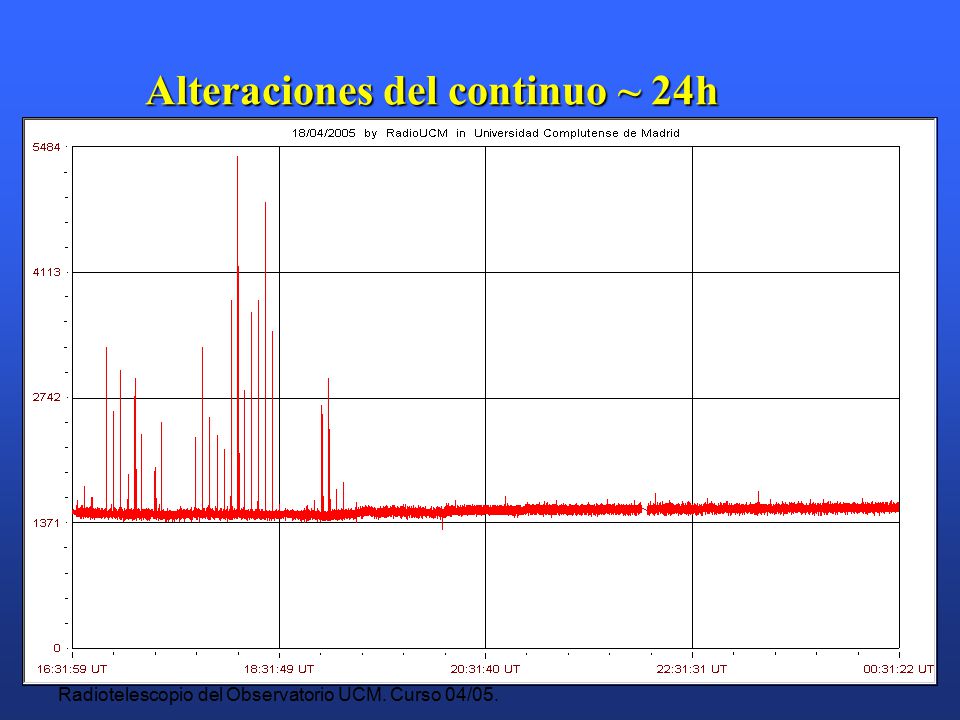

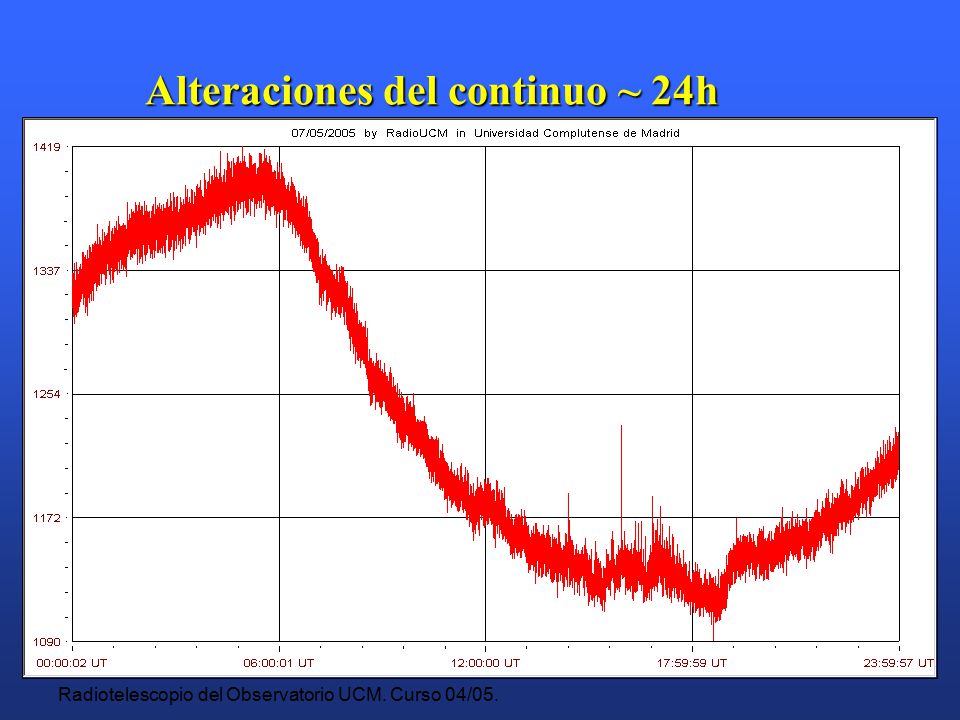

17 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ 24h

18 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ 24h

19 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ 24h

20 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ 24h

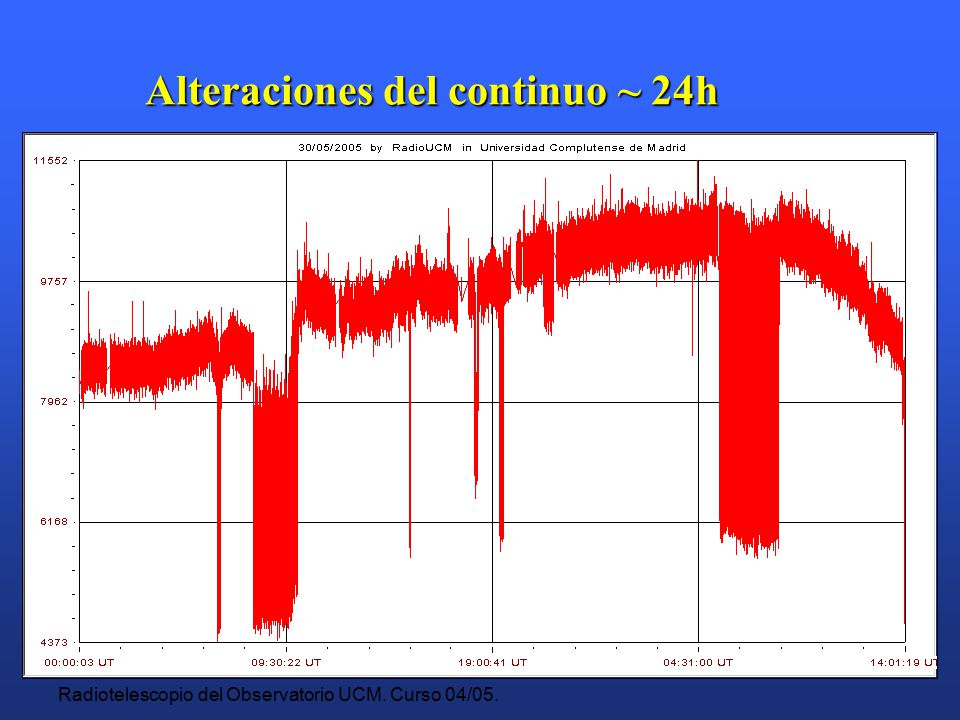

21 Radiotelescopio del Observatorio UCM. Curso 04/05. Alteraciones del continuo ~ 24h

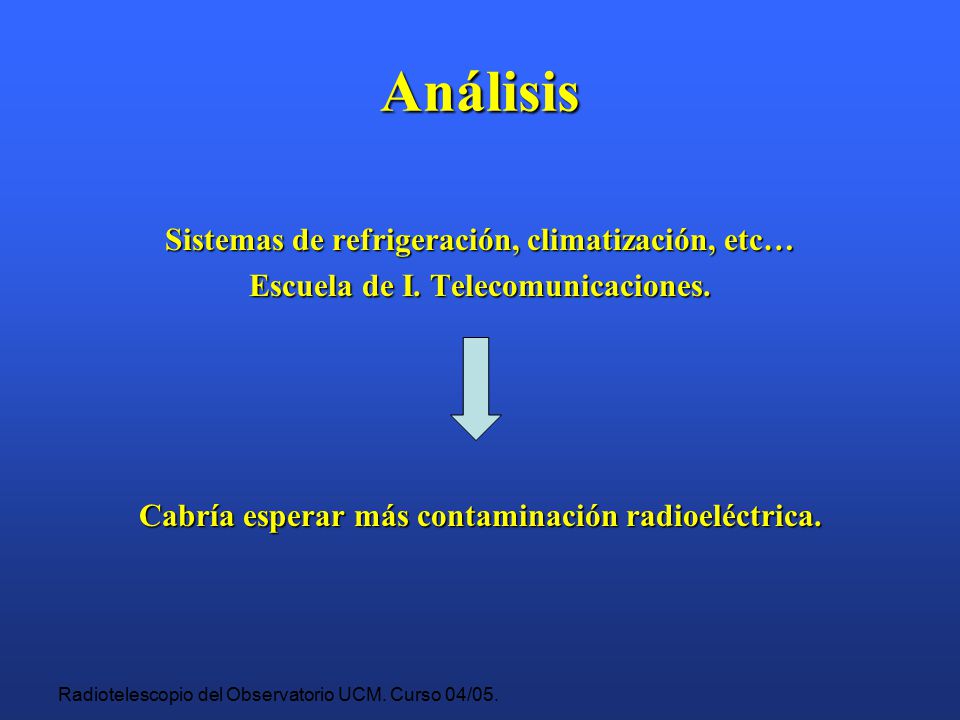

22 Radiotelescopio del Observatorio UCM. Curso 04/05. Análisis Sistemas de refrigeración, climatización, etc… Escuela de I. Telecomunicaciones. Cabría esperar más contaminación radioeléctrica.

23 Radiotelescopio del Observatorio UCM. Curso 04/05. Análisis

24 Análisis. Eventos Astronómicos - Tormenta Solar el día 11 de Mayo: - NOAA: 8600 + RNS 0652-0839 245 MHz 8600 + RNS 0710-0809 410 MHz 8600 + RNS 0710-0809 410 MHz - Sin confirmar Radio Jove. - Observatorio de Learmonth (Australia).

25 Radiotelescopio del Observatorio UCM. Curso 04/05. Análisis. Eventos Astronómicos

26 Radiotelescopio del Observatorio UCM. Curso 04/05. Análisis. Eventos Astronómicos -Candidato a tormenta joviana el 26 de Abril (20 h 30 m - 20 h 40 m TU) A FAVOR: - 18 h 13 m - 20 h 43 m TU (Radio-Jupiter Pro Edition) - Tipo A  pulsos ~1s - Diagrama polar EN CONTRA: - Interferencia - Falta de experiencia

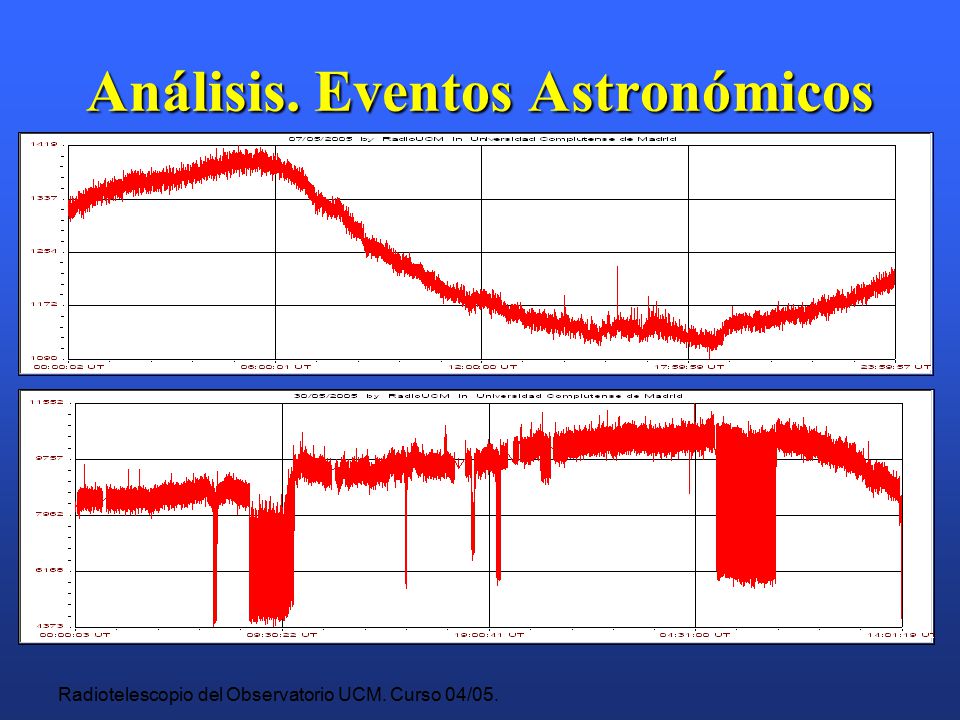

27 Radiotelescopio del Observatorio UCM. Curso 04/05. Análisis. Eventos Astronómicos - El Centro Galáctico + Fondo

28 Radiotelescopio del Observatorio UCM. Curso 04/05. CONCLUSIONES Se ha conseguido: - Estudio del software - Una conexión a Internet estable - Mejorar la calidad de los registros - Ampliar el rango de estudio (dipolo) - Dipolo  Eventos astronómicos - Dipolo  Influencia radioeléctrica menor.

29 Radiotelescopio del Observatorio UCM. Curso 04/05. CONCLUSIONES Se ha logrado: - Mejorar la página web de RadioUCM. - Posibilidad de darnos a conocer en todo el mundo (RadioUCM ya es uno de los enlaces de una de las páginas de Radioastronomía más importantes). Inicio.htm Amateur Radio Astronomy Links.htm Amateur Radio Astronomy Links.htm

30 Radiotelescopio del Observatorio UCM. Curso 04/05.
