ESTRUCTURAS III PRESENTACION DURABILIDAD Y AMBIENTES SEGÚN EHE.

Presentación del tema: "ESTRUCTURAS III PRESENTACION DURABILIDAD Y AMBIENTES SEGÚN EHE."— Transcripción de la presentación:

1 ESTRUCTURAS III PRESENTACION DURABILIDAD Y AMBIENTES SEGÚN EHE

2 CAPITULO 7 EHE: DURABILIDAD  LA DURABILIDAD DE UNA ESTRUCTURA ES SU CAPACIDAD PARA SOPORTAR DURANTE LA VIDA UTIL DE LA MISMA, LAS CONDICIONES FISICAS Y QUIMICAS A LAS QUE ESTARÁ EXPUESTA  FASE PROYECTO  FASE FASE EJECUCION  FASE USO

3 FASE PROYECTO  IDENTIFICAR EL O LOS AMBIENTES AL QUE ESTARÁ SOMETIDA LA ESTRUCTURA  JUSTIFICAR EN LA MEMORIA LA ELECCION DE AMBIENTE  DEFINIR FORMAS Y DETALLES QUE FACILITEN LA EVACUACIÓN DE AGUAS  ESTUDIAR MANTENIMIENTO EN ELEMENTOS TALES COMO APOYOS, JUNTAS, DRENAJES ETC...

4 FASE EJECUCION  ASEGURAR LA BUENA CALIDAD DE LA OBRA CON UNA CORRECTA DIRECCION DE OBRA  GARANTIZAR LOS PERIODOS NECESARIOS DE CURADO S/EHE  ESPECIAL ATENCION A LA DISPOSICION DE SEPARADORES PARA GARANTIZAR LOS RECUBRIMENTOS PREVISTOS. ARTº 66.2 EHE

5 FASE USO  MANTENIMIENTO....LIBRO DEL EDIFICIO

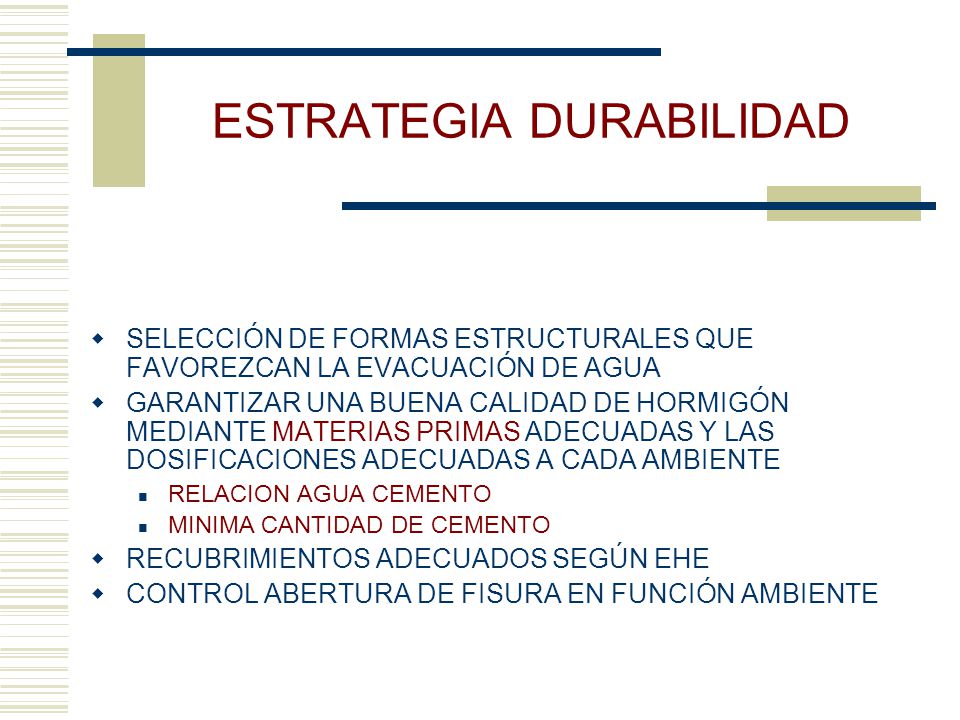

6 ESTRATEGIA DURABILIDAD  SELECCIÓN DE FORMAS ESTRUCTURALES QUE FAVOREZCAN LA EVACUACIÓN DE AGUA  GARANTIZAR UNA BUENA CALIDAD DE HORMIGÓN MEDIANTE MATERIAS PRIMAS ADECUADAS Y LAS DOSIFICACIONES ADECUADAS A CADA AMBIENTE RELACION AGUA CEMENTO MINIMA CANTIDAD DE CEMENTO  RECUBRIMIENTOS ADECUADOS SEGÚN EHE  CONTROL ABERTURA DE FISURA EN FUNCIÓN AMBIENTE

7

8

9 EHE DURABILIDAD Criterio de la Norma es definir unos determinados ambientes a partir de los que se deben fijar:  Resistencias especificadas de hormigón  Recubrimientos de armaduras  Máxima relación agua-cemento  Mínimo contenido de cemento

10

11

12

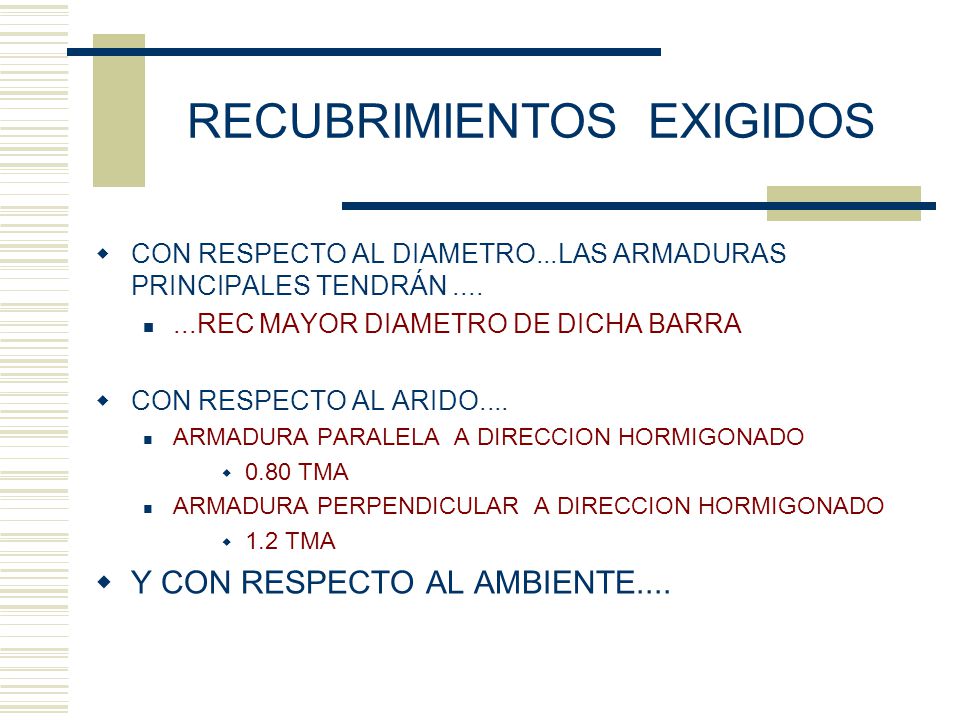

13 RECUBRIMIENTOS EXIGIDOS  CON RESPECTO AL DIAMETRO...LAS ARMADURAS PRINCIPALES TENDRÁN.......REC MAYOR DIAMETRO DE DICHA BARRA  CON RESPECTO AL ARIDO.... ARMADURA PARALELA A DIRECCION HORMIGONADO  0.80 TMA ARMADURA PERPENDICULAR A DIRECCION HORMIGONADO  1.2 TMA  Y CON RESPECTO AL AMBIENTE....

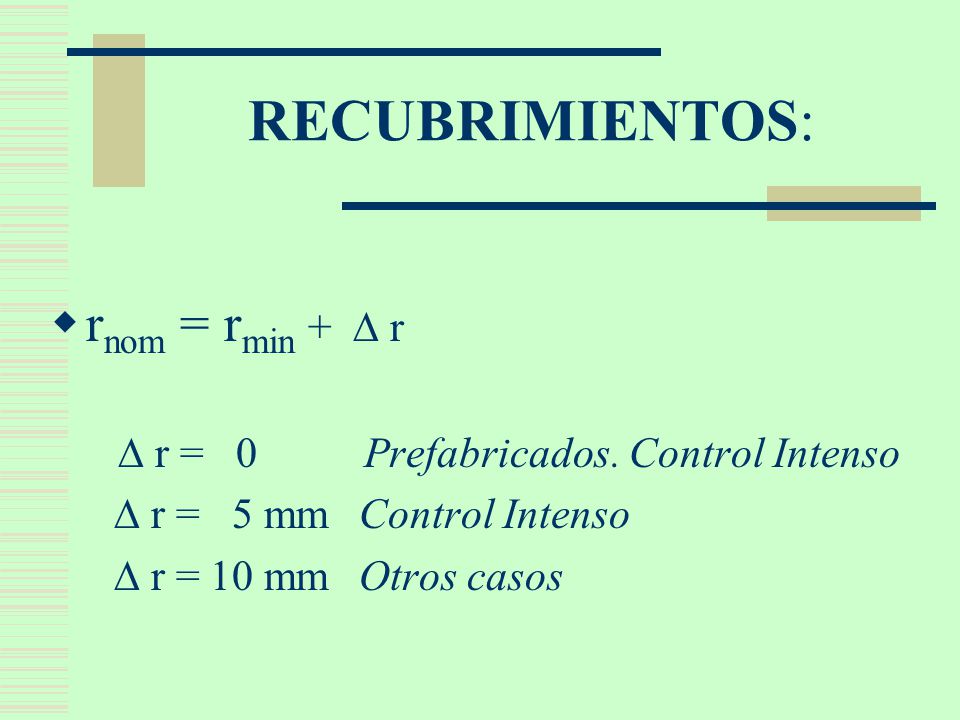

14 RECUBRIMIENTOS:  r nom = r min +  r  r = 0 Prefabricados. Control Intenso  r = 5 mm Control Intenso  r = 10 mm Otros casos

15

16

17  RESISTENCIAS S/ AMBIENTES

18 TABLA 37.3.2.a

19 AMBIENTE IIIa  Elementos exteriores de estructuras situadas en la proximidad de la línea costera (a menos de 5 km)  Canarias: los mayores núcleos habitados se encuentran a menos de cinco kilómetros de la línea costera.  Los Hormigones destinados a este ambiente tienen que cumplir los siguientes requisitos: Resistencia mínina recomendada... fck=30 Mpa. Relación A/C máxima 0.5 Recubrimiento a cualquier armadura (control ejecución normal) 45 mm. Mínimo contenido de cemento 300 kg/m 3 Obligatoriedad Ensayo de Profundidad de Penetración de agua

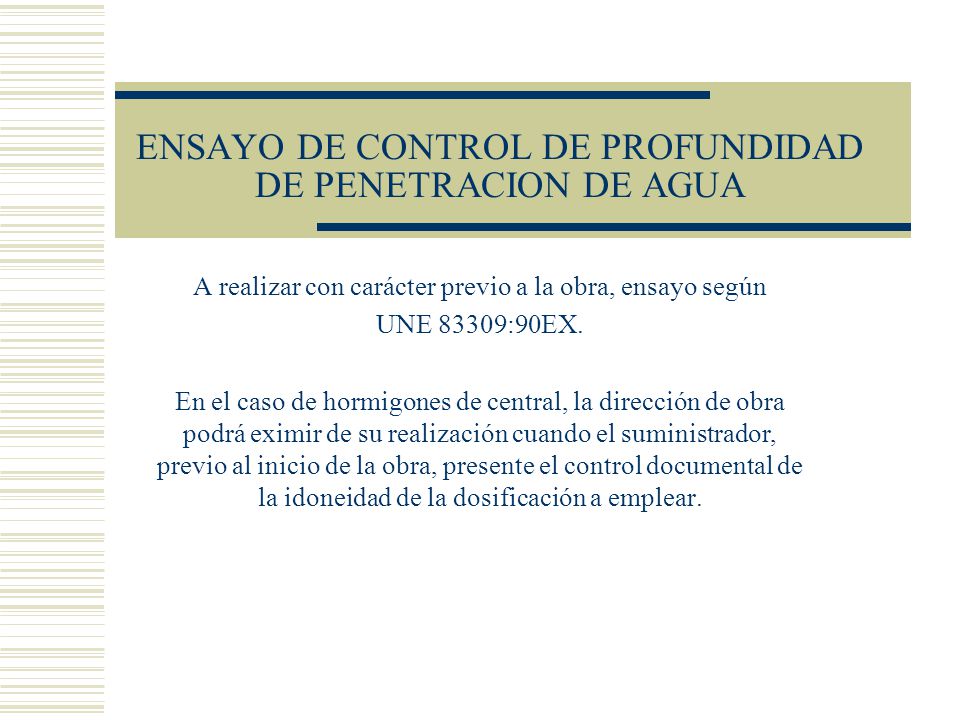

20 ENSAYO DE CONTROL DE PROFUNDIDAD DE PENETRACION DE AGUA A realizar con carácter previo a la obra, ensayo según UNE 83309:90EX. En el caso de hormigones de central, la dirección de obra podrá eximir de su realización cuando el suministrador, previo al inicio de la obra, presente el control documental de la idoneidad de la dosificación a emplear.
