1 Comunicaciones basadas en HAPs (High Altitude Platforms)

Presentación del tema: "1 Comunicaciones basadas en HAPs (High Altitude Platforms)"— Transcripción de la presentación:

1 1 Comunicaciones basadas en HAPs (High Altitude Platforms)

2 2 Comunicaciones basadas en HAPs HAPs = High Altitude Platforms Aviones o globos a (18-22)Km. Para proporcionar comunicaciones de banda ancha o comunicaciones móviles

3 3 Velocidad de viento en contra de la altura de HAP

4 4 Sistemas de comunicación/comparación

5 5 Comunicaciones basadas en HAPs

6 6 Comunicación por HAP

7 7 Celdas en comunicaciones por HAPs La celda central es circular. El resto de las celdas es elíptico.

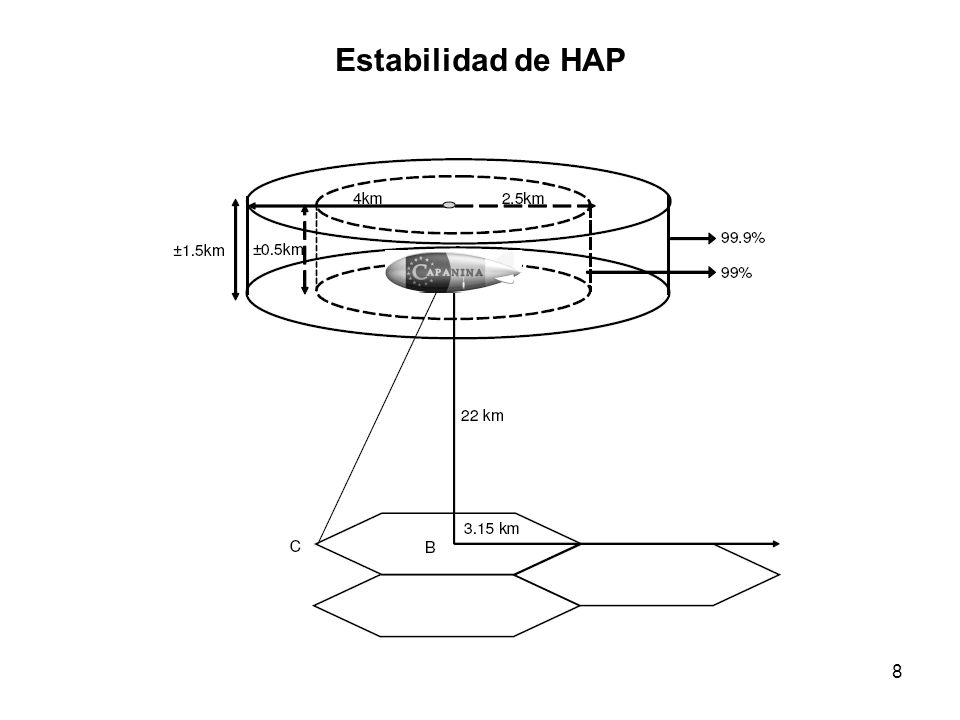

8 8 Estabilidad de HAP

9 9 Sistema HAP en 3-D

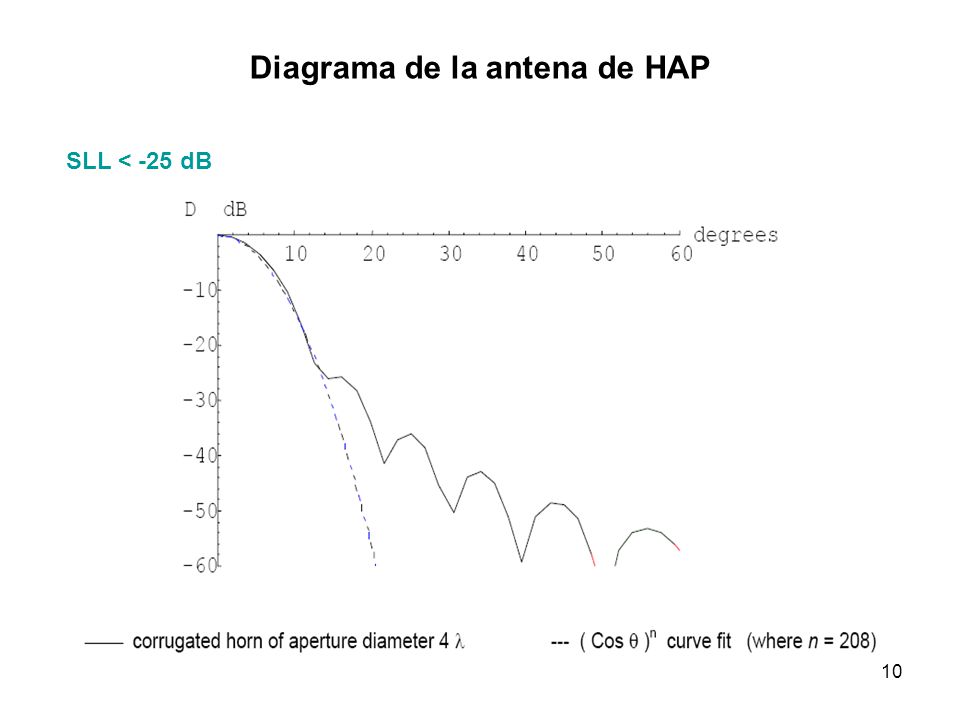

10 10 Diagrama de la antena de HAP SLL < -25 dB

11 11 Sistema Celular Con 90 celdas, R t = 9,5 * R celda

12 12 Efecto de la inestabilidad vertical Aumento del radio de celda con el aumento de la altura de HAP

13 13 Efecto de la inestabilidad vertical

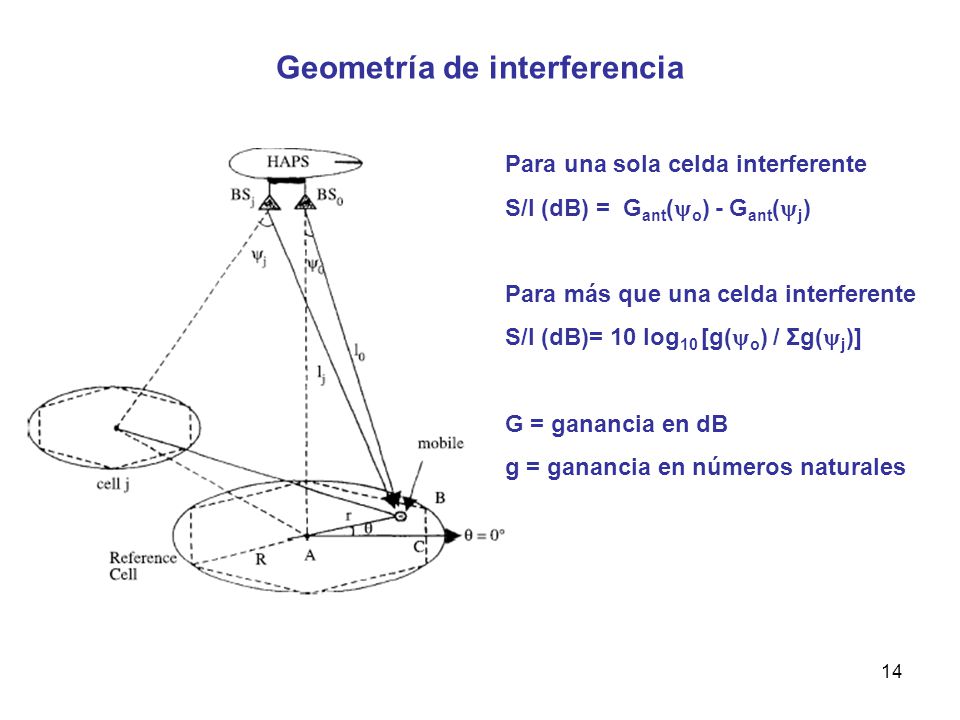

14 14 Geometría de interferencia Para una sola celda interferente S/I (dB) = G ant (  o ) - G ant (  j ) Para más que una celda interferente S/I (dB)= 10 log 10 [g(  o ) / Σg(  j )] G = ganancia en dB g = ganancia en números naturales

15 15 Cluster de una celda Se puede utilizar en sistemas WCDMA

16 16 Cluster de 3 celdas Se utiliza en sistemas donde (S/I ) req < 7 dB No de canales/celda = No de canales del sistema/3

17 17 Cluster de 4 celdas Se utiliza en sistemas donde (S/I ) req < 9 dB No de canales/celda = No de canales del sistema/4

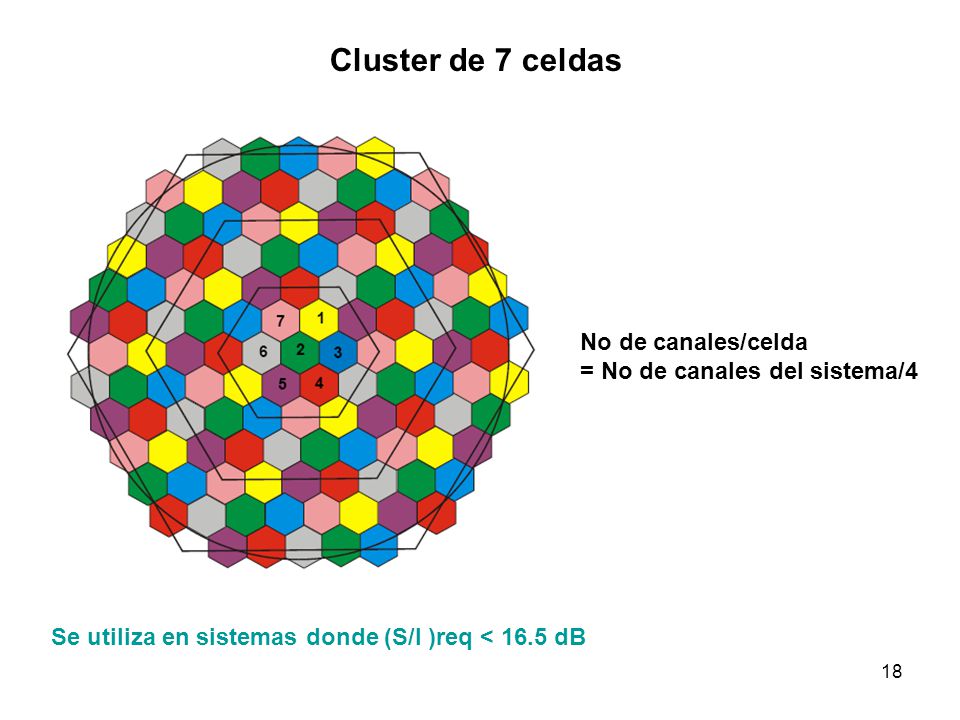

18 18 Cluster de 7 celdas Se utiliza en sistemas donde (S/I )req < 16.5 dB No de canales/celda = No de canales del sistema/4

19 19 Perfil S/I para un cluster de 7 celdas

20 20 Efecto del tamaño de cluster sobre S/I Cluster (S/I) min (dB) 1 -2 4 9 7 16.5

21 21 Modulaciones utilizadas

22 22 Pérdidas de propagación Por el espacio libre Por la lluvia Por las nubes Por los gases Por el vapor de agua

23 23 Pérdidas por el espacio libre f = frecuencia de trabajo en GHz d = distancia en Km. Radio máximo de trabajo  500 Km.

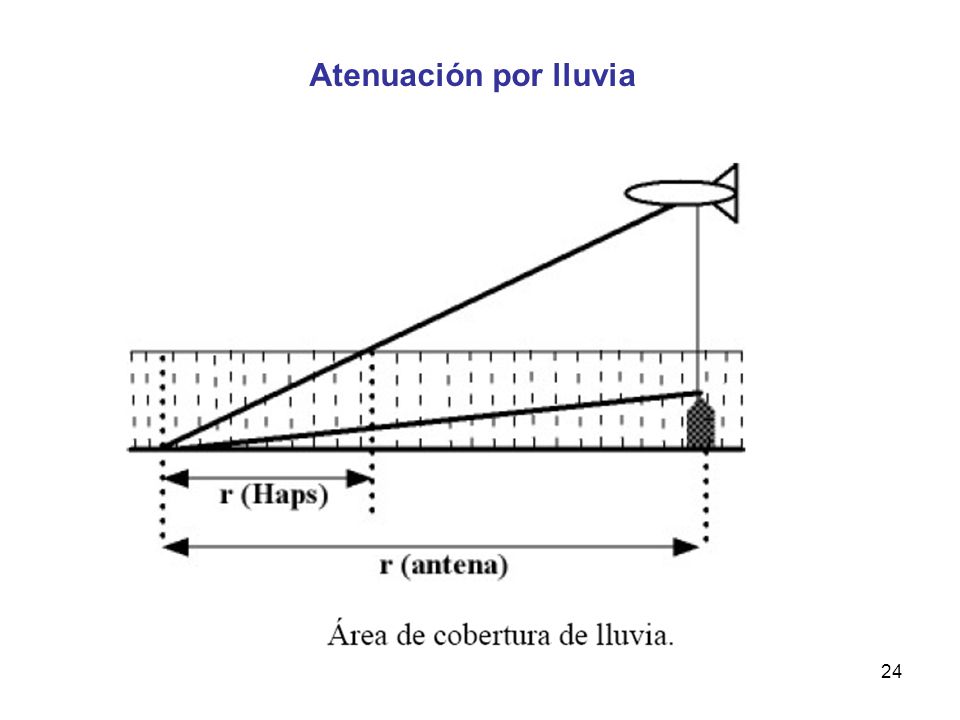

24 24 Atenuación por lluvia

25 25 Atenuación por lluvia, f = 30 GHz

26 26 Atenuación por el agua y los gases

27 27 Margen de trabajo

28 28 Factor Rice v/s densidad de lluvia Para 99.99% de tiempo mayor que 15 dB

29 29 Balance de enlace

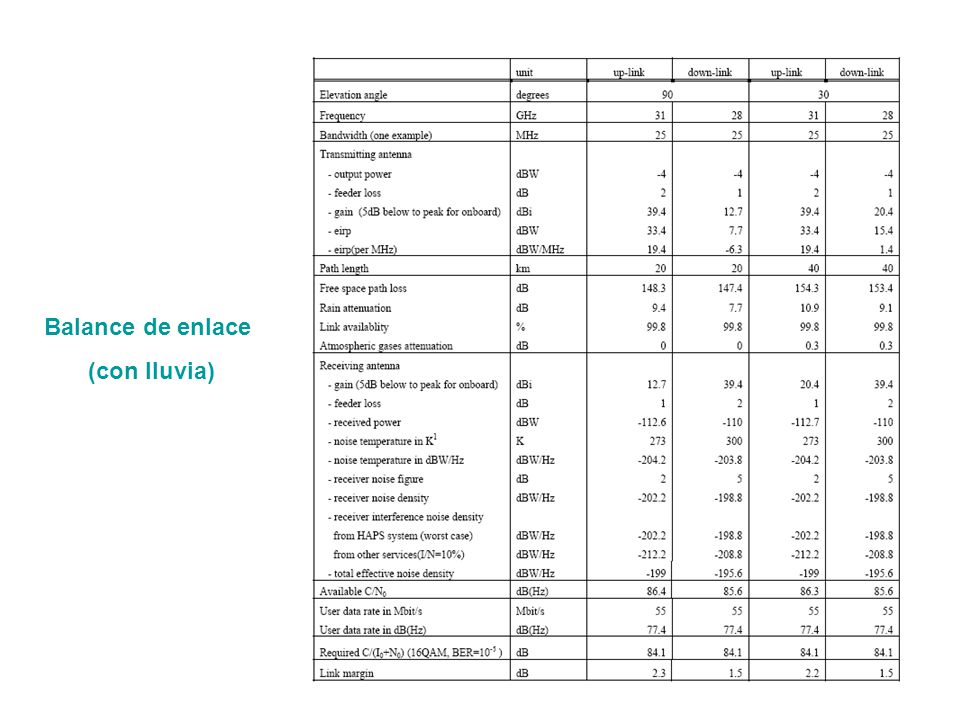

30 30 Balance de enlace (con lluvia)

31 31 Comunicaciones milimétricas

32 32 Comunicaciones de banda ancha (WiMAX)

33 33 SNIR para WiMAX basado en HAPs, configuración de 7 celdas, f = 30 GHz (sin lluvia)

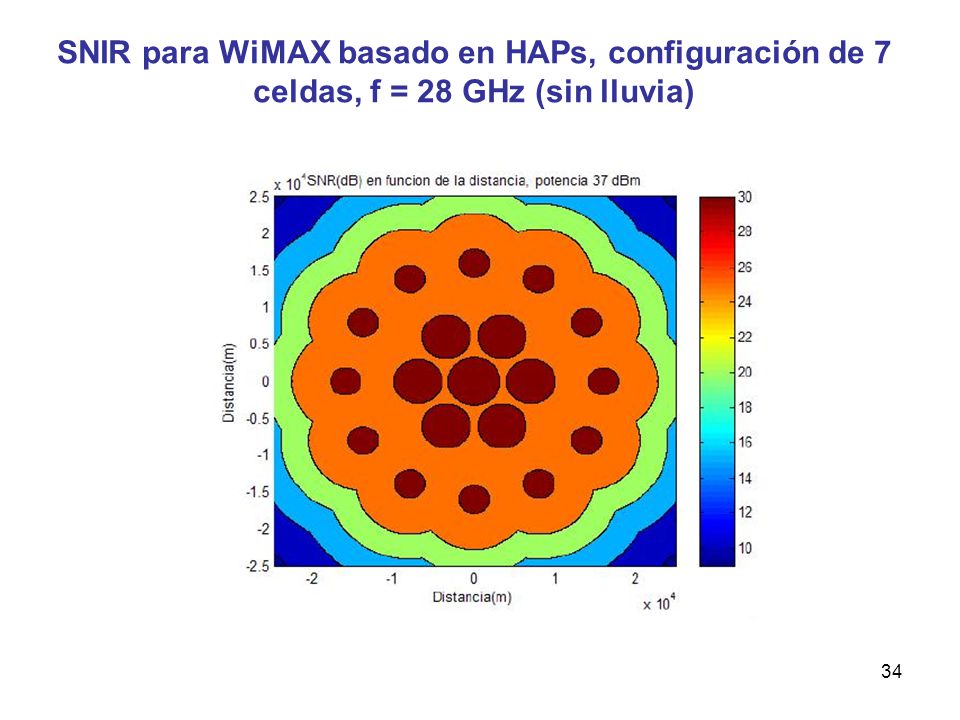

34 34 SNIR para WiMAX basado en HAPs, configuración de 7 celdas, f = 28 GHz (sin lluvia)

35 35 SNIR para WiMAX basado en HAPs, configuración de 9 celdas, f = 3.5 GHz.

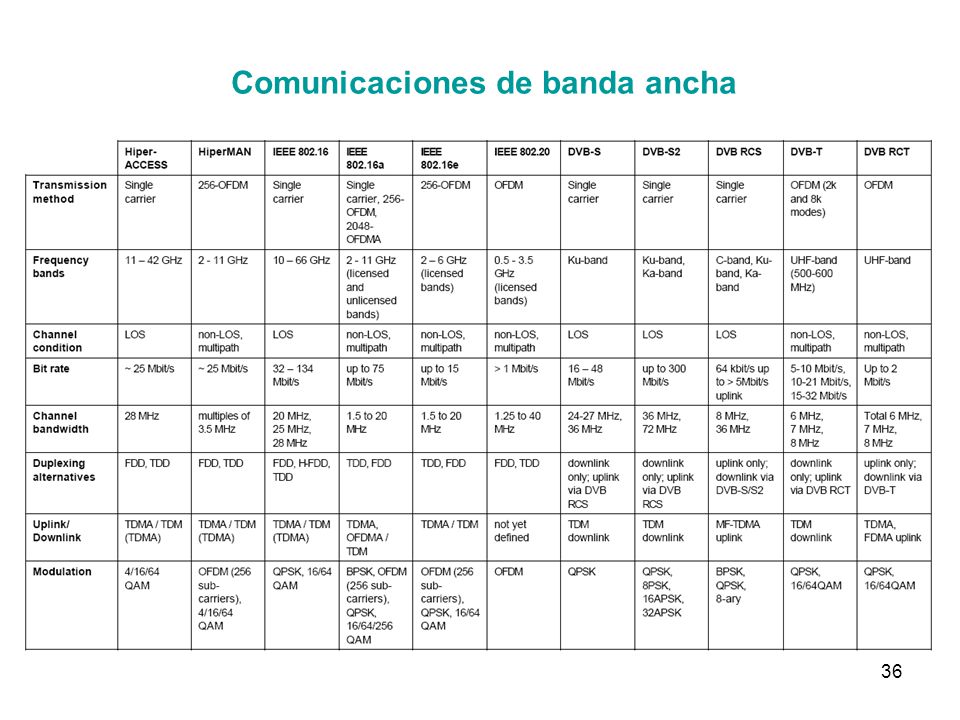

36 36 Comunicaciones de banda ancha

37 37 Frecuencias de trabajo

38 38 Comunicaciones móviles UMTS basadas en HAPs

39 39 Antenas de HAP

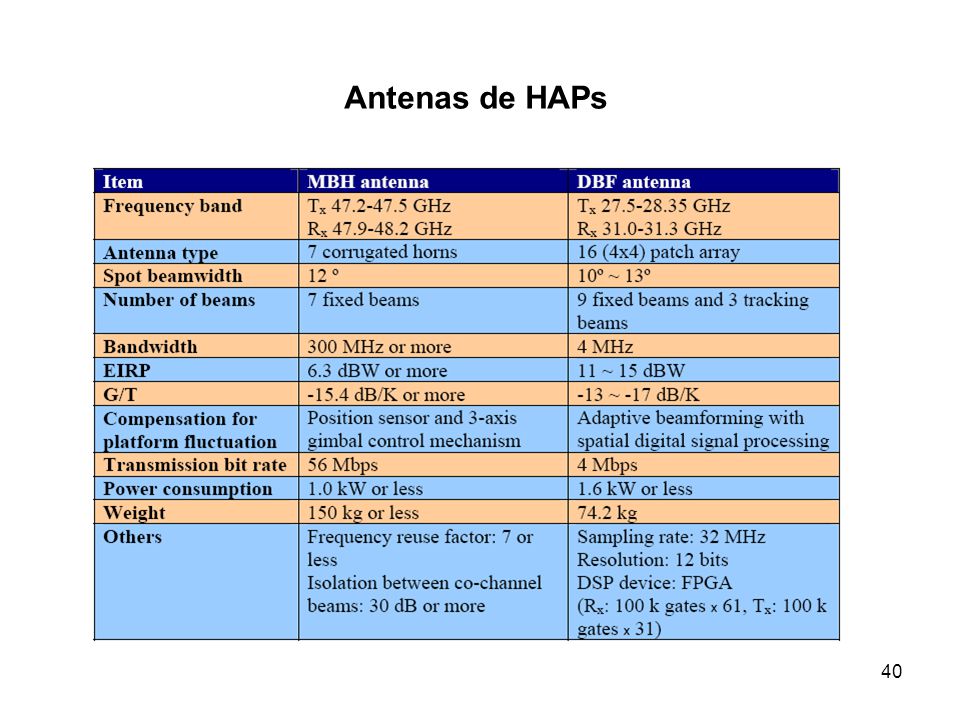

40 40 Antenas de HAPs

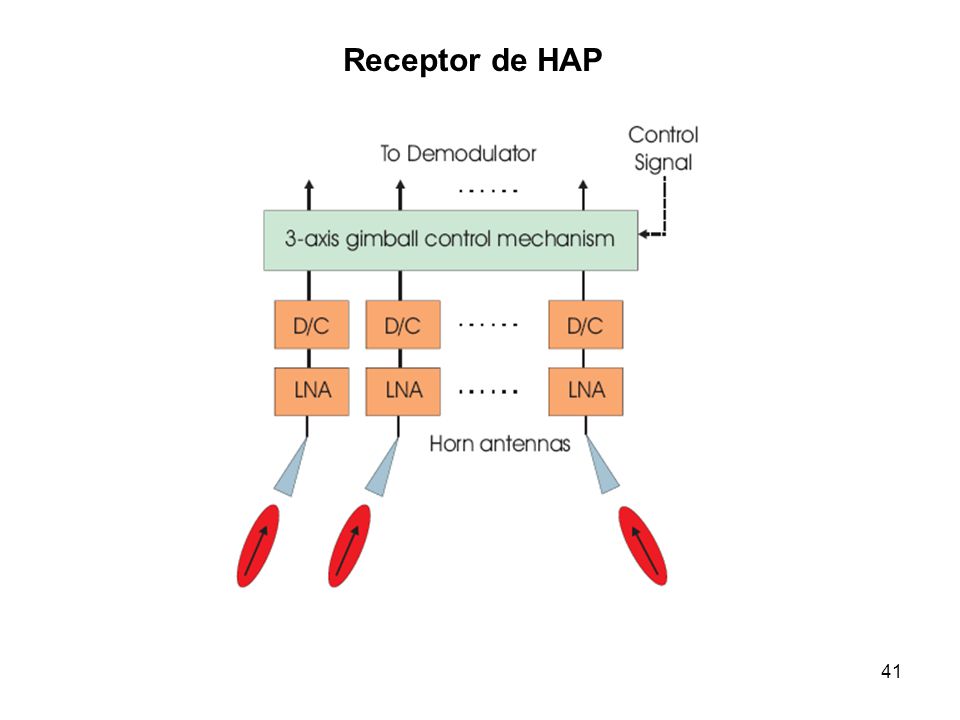

41 41 Receptor de HAP
