1 SUBDIRECCIÓN DE HIDRÁULICA Y AMBIENTAL
SIMULACIÓN NUMÉRICA DEL FLUJO EN RÍOS CON ESTRUCTURAS HIDRÁULICAS SUBDIRECCIÓN DE HIDRÁULICA Y AMBIENTAL

2 Dr. Martín Salinas-Vázquez Dr. William Vicente Ing. J. Manuel Cubos*
Índice de la presentación CIPIA Dr. Martín Salinas-Vázquez Dr. William Vicente Ing. J. Manuel Cubos* Ing. Jonathan Sánchez* Ing. Christian Lagarza* Hugo Mendoza** Christian López** *Maestría **Licenciatura HIDRÁULICA Dr. Jesús Gracia, Eliseo M.I.Carrizosa M.I. Javier Osnaya

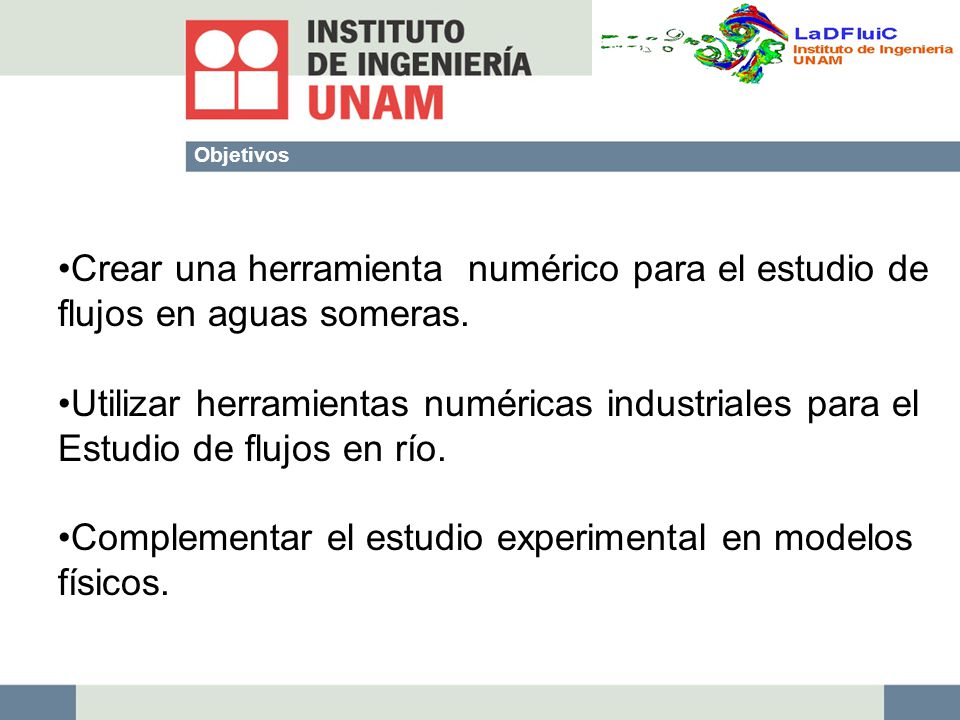

3 Crear una herramienta numérico para el estudio de
Objetivos Crear una herramienta numérico para el estudio de flujos en aguas someras. Utilizar herramientas numéricas industriales para el Estudio de flujos en río. Complementar el estudio experimental en modelos físicos.

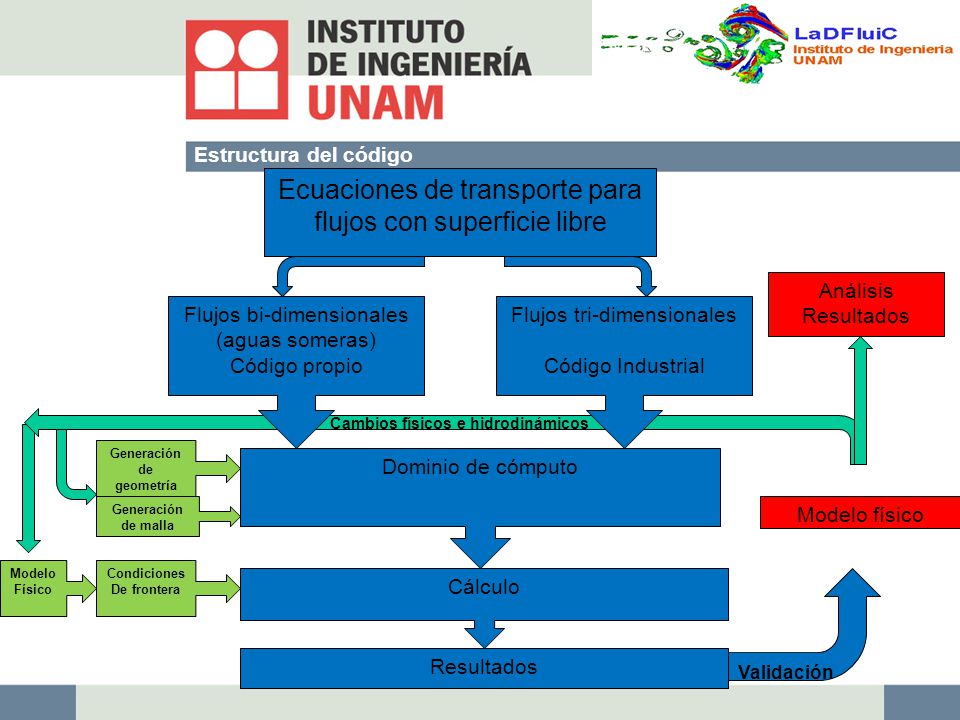

4 Generación de geometría
Estructura del código Ecuaciones de transporte para flujos con superficie libre Análisis Resultados Flujos bi-dimensionales (aguas someras) Código propio Flujos tri-dimensionales Código Industrial Cambios físicos e hidrodinámicos Generación de geometría Dominio de cómputo Generación de malla Modelo físico Modelo Físico Condiciones De frontera Cálculo Resultados Validación

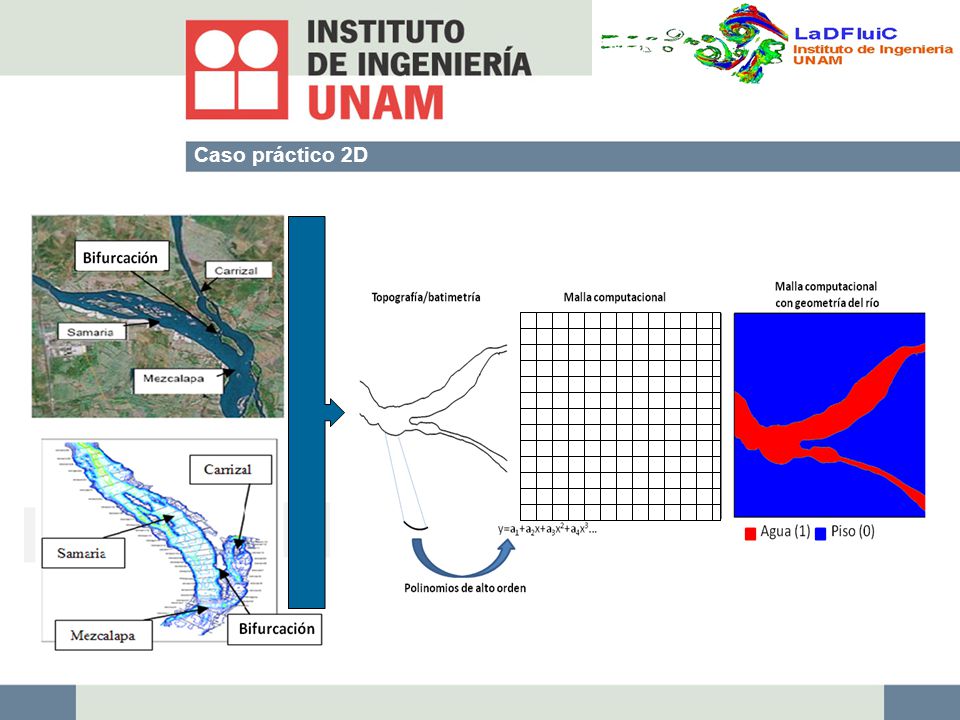

5 Caso práctico 2D

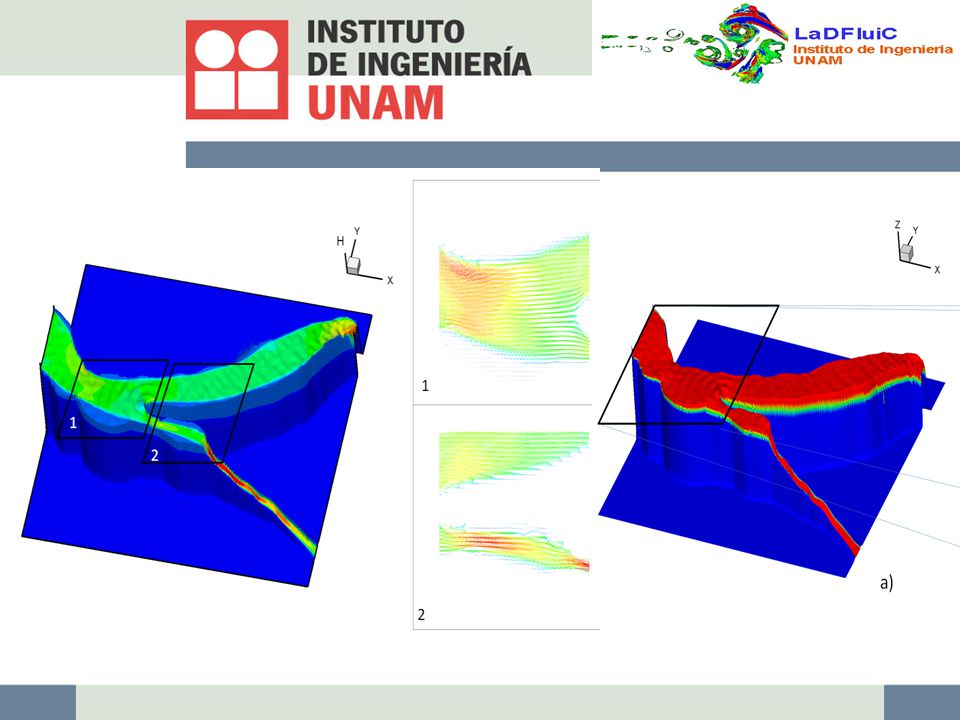

6

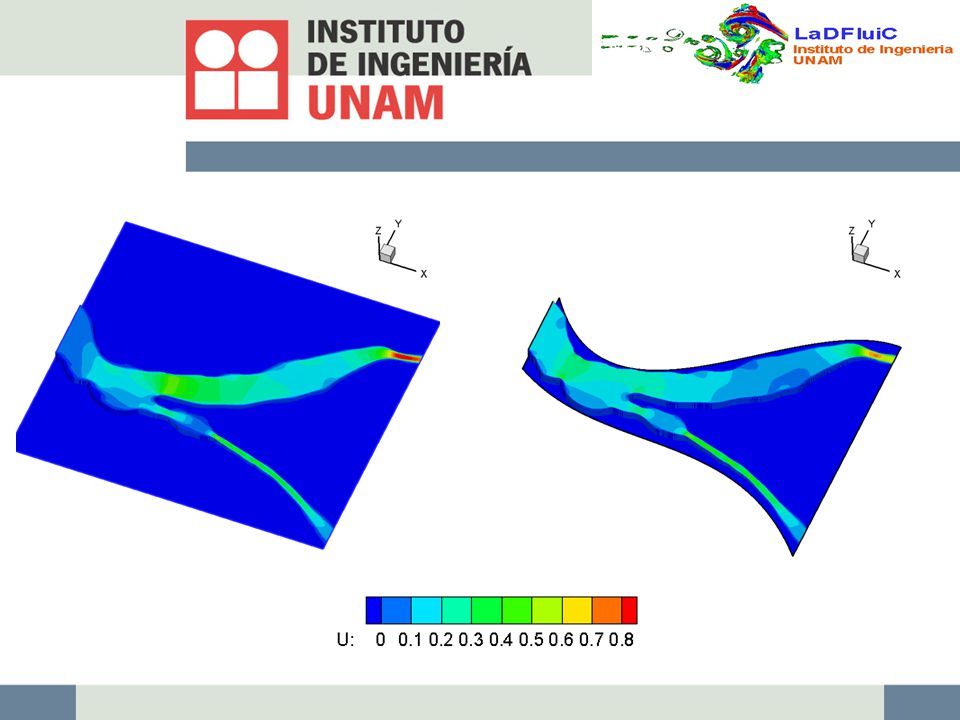

7

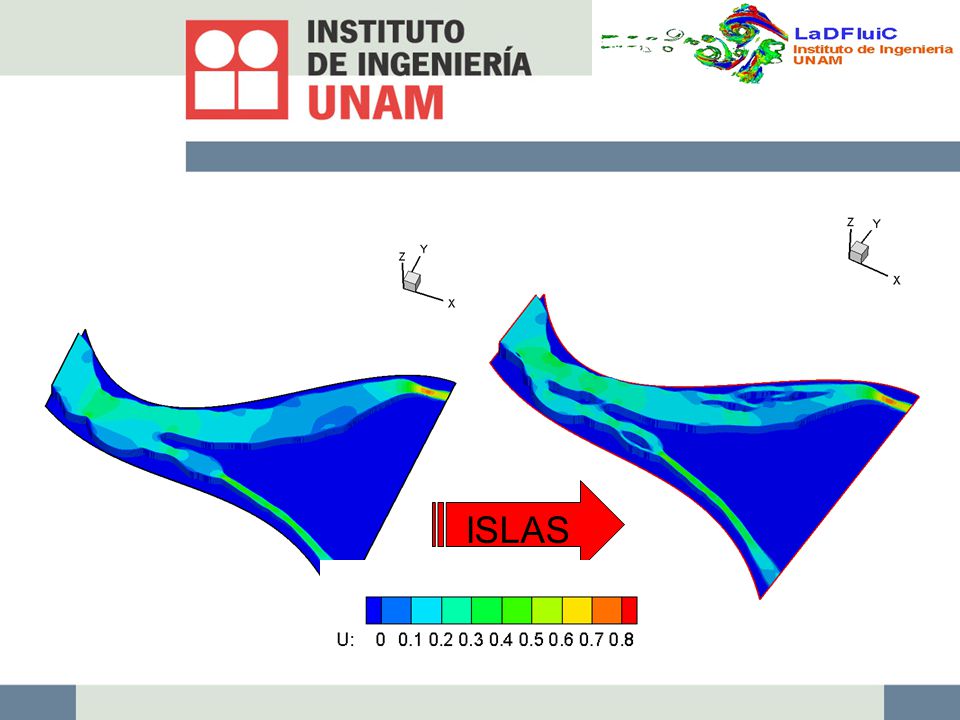

8 ISLAS

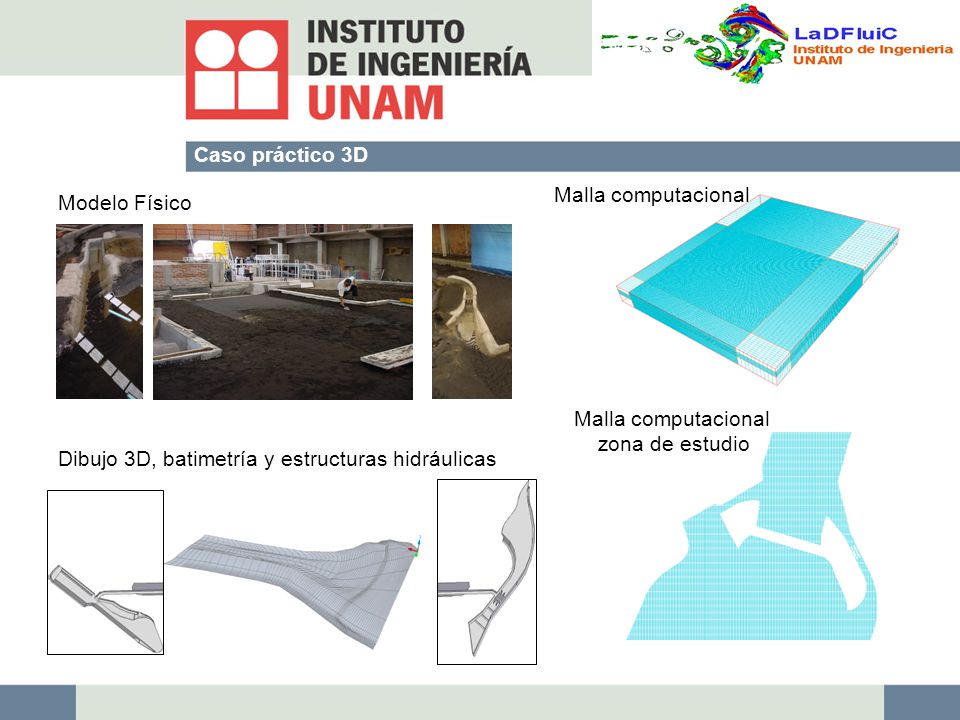

9 Caso práctico 3D Malla computacional Modelo Físico Malla computacional zona de estudio Dibujo 3D, batimetría y estructuras hidráulicas

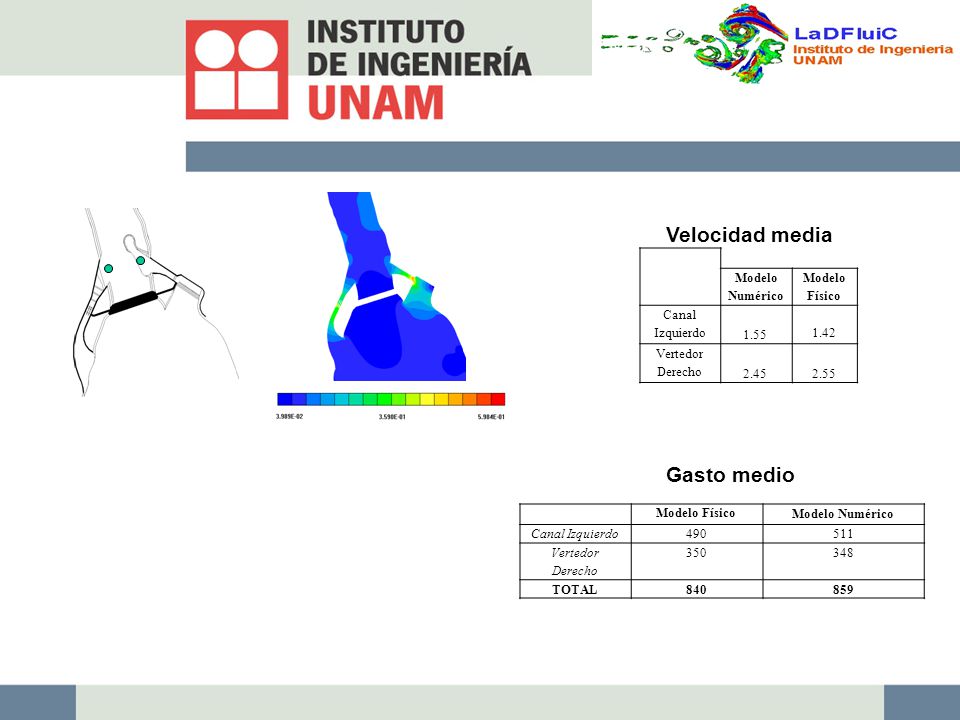

10 Velocidad media Gasto medio Modelo Numérico Modelo Físico
Modelo Numérico Modelo Físico Canal Izquierdo 1.55  1.42 Vertedor Derecho 2.45  2.55 Gasto medio Modelo Físico Modelo Numérico Canal Izquierdo 490 511 Vertedor Derecho 350 348 TOTAL 840 859

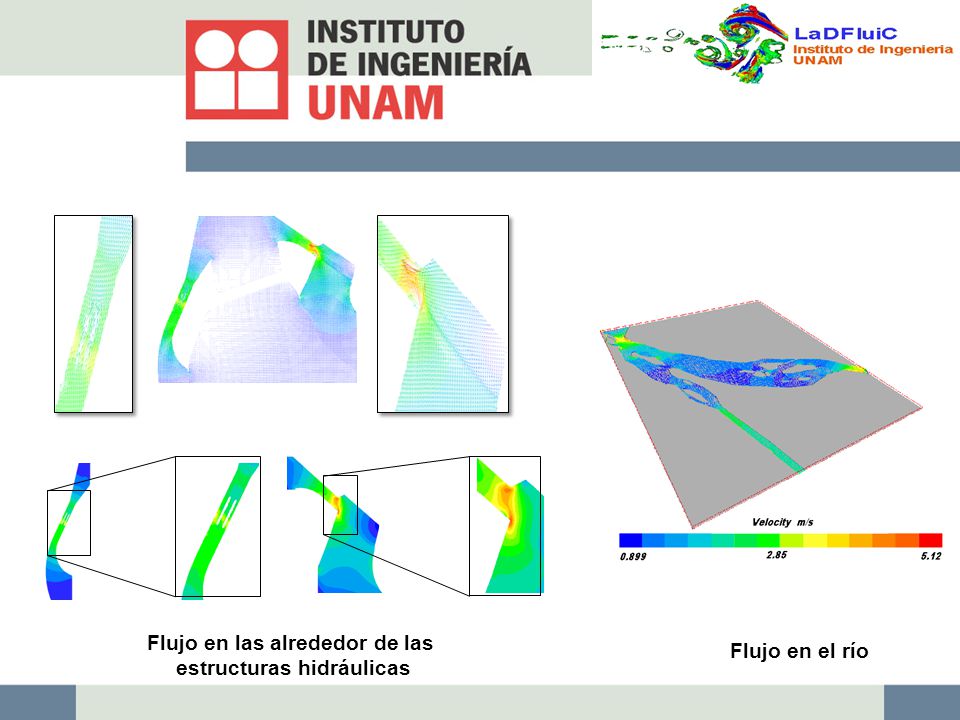

11 Flujo en las alrededor de las estructuras hidráulicas
Flujo en el río

12 Modelo 3D Modelo 2D

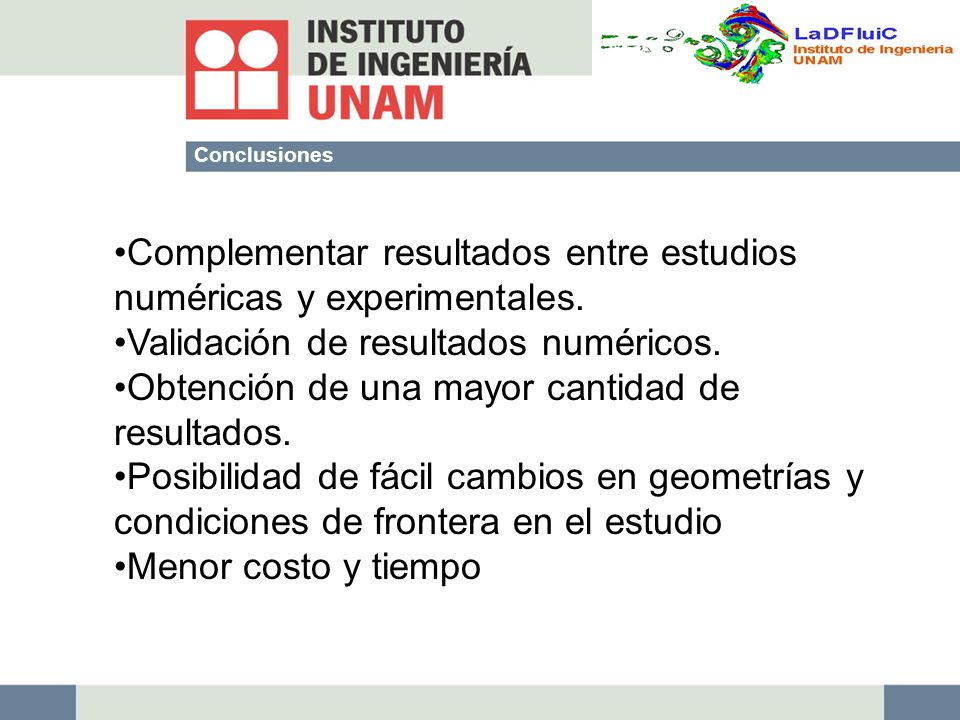

13 Complementar resultados entre estudios numéricas y experimentales.
Conclusiones Complementar resultados entre estudios numéricas y experimentales. Validación de resultados numéricos. Obtención de una mayor cantidad de resultados. Posibilidad de fácil cambios en geometrías y condiciones de frontera en el estudio Menor costo y tiempo
