1 PROYECTO FIN DE CARRERA
AUTOMATIZACIÓN Y MECANIZACIÓN DE UN SISTEMA DE FERTIRRIGACIÓN Y TRATAMIENTO FITOSANITARIO PARA UN INVERNADERO DE PROPAGACIÓN DE PLANTAS SERGIO CARLOS MORENO BURGOS

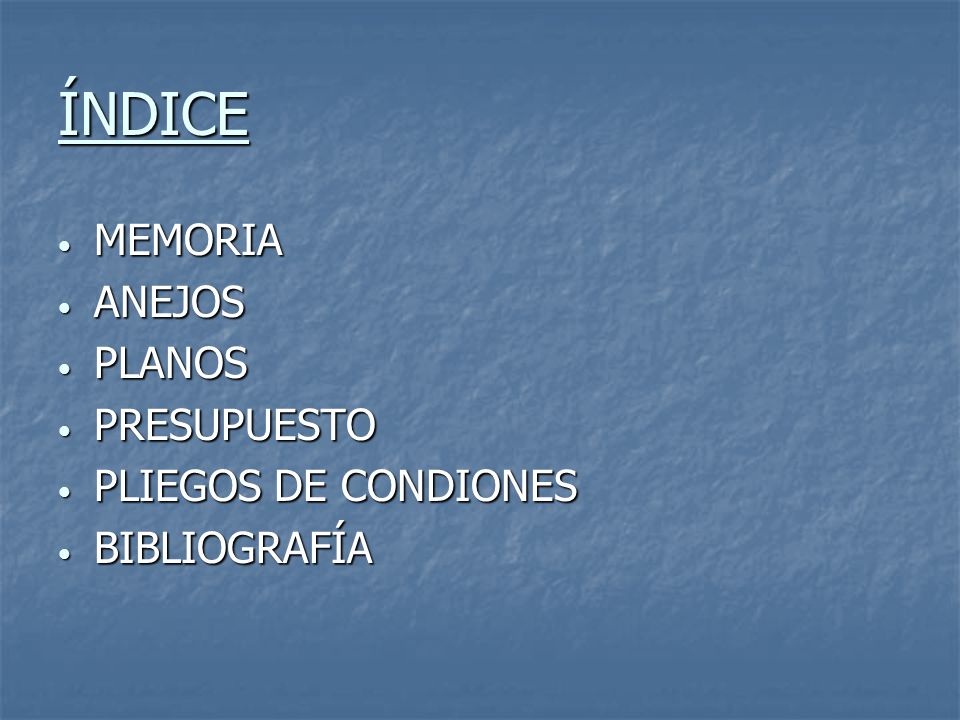

2 ÍNDICE MEMORIA ANEJOS PLANOS PRESUPUESTO PLIEGOS DE CONDIONES
BIBLIOGRAFÍA

3 OBJETIVOS DEL PROYECTO

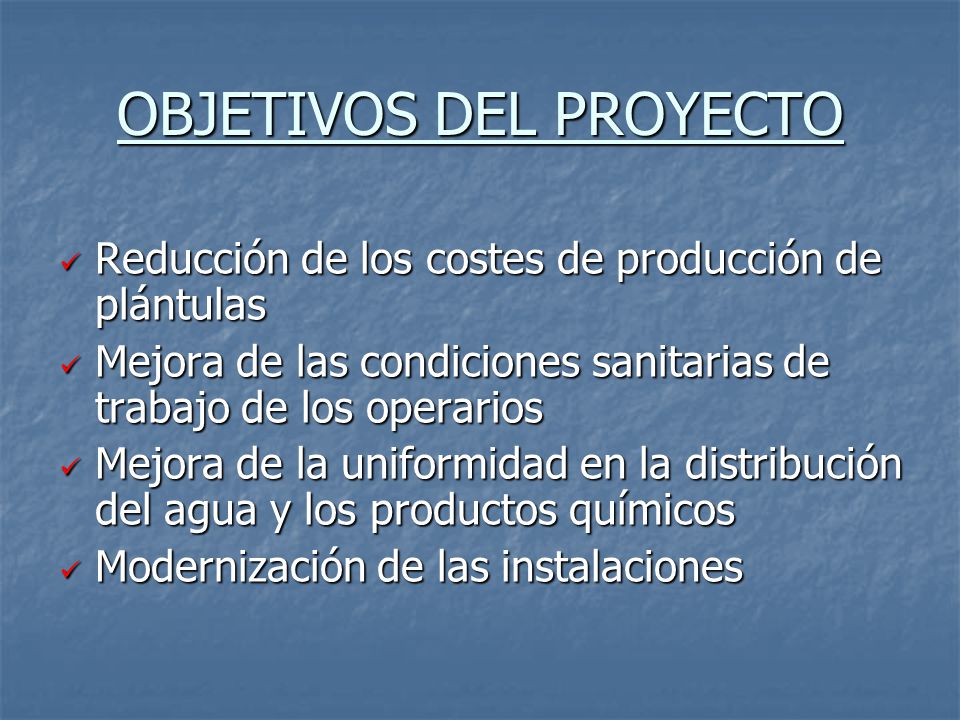

Reducción de los costes de producción de plántulas Mejora de las condiciones sanitarias de trabajo de los operarios Mejora de la uniformidad en la distribución del agua y los productos químicos Modernización de las instalaciones

4 CULTIVO DEL MELÓN

5 MORFOLOGÍA DEL MELÓN Sistema radicular abundante y profundo
Tallo herbáceo y rastrero Hoja reniforme con vello corto y áspero Fruto pepónide carnosa de tamaño, color y superficie variable según variedad Flor de corola amarilla intensa

6 EXIGENCIAS DE CULTIVO

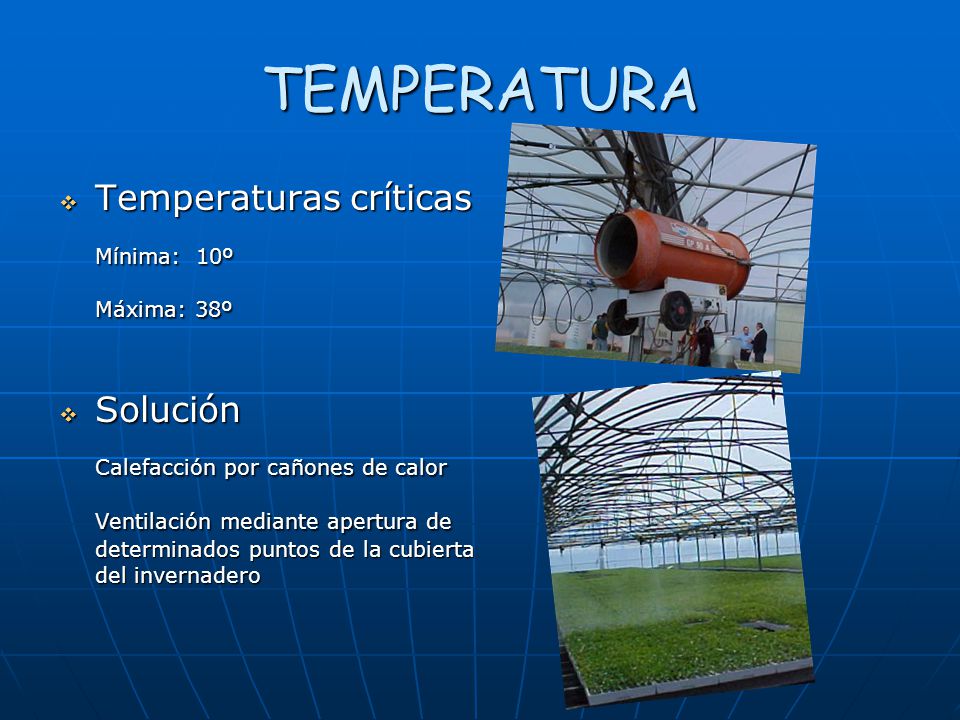

7 TEMPERATURA Mínima: 10º Calefacción por cañones de calor
Temperaturas críticas Mínima: 10º Máxima: 38º Solución Calefacción por cañones de calor Ventilación mediante apertura de determinados puntos de la cubierta del invernadero

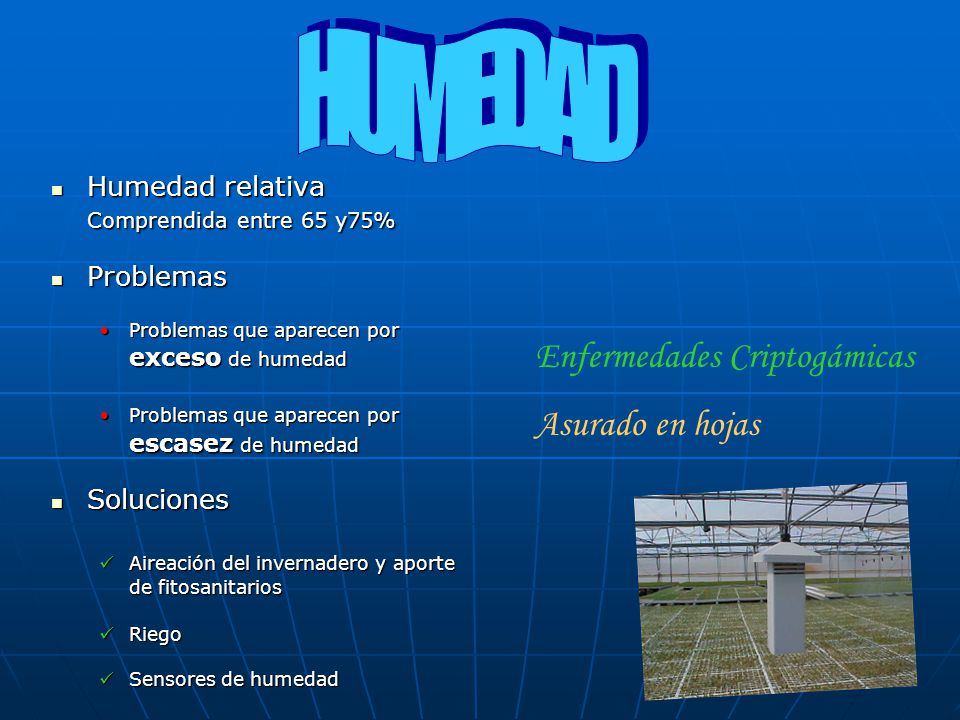

8 HUMEDAD Enfermedades Criptogámicas Asurado en hojas Humedad relativa
Comprendida entre 65 y75% Problemas Problemas que aparecen por exceso de humedad Problemas que aparecen por escasez de humedad Soluciones Aireación del invernadero y aporte de fitosanitarios Riego Sensores de humedad Enfermedades Criptogámicas Asurado en hojas

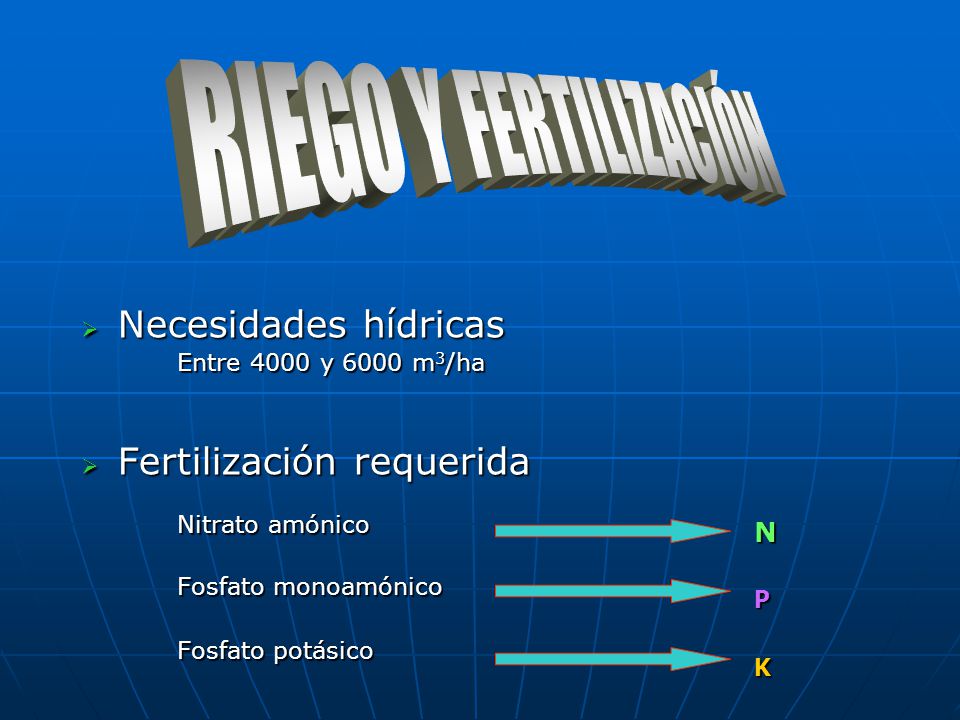

9 RIEGO Y FERTILIZACIÓN Necesidades hídricas Fertilización requerida N
Entre 4000 y 6000 m3/ha Fertilización requerida Nitrato amónico Fosfato monoamónico Fosfato potásico N P K

10 TRATAMIENTOS FITOSANITARIOS

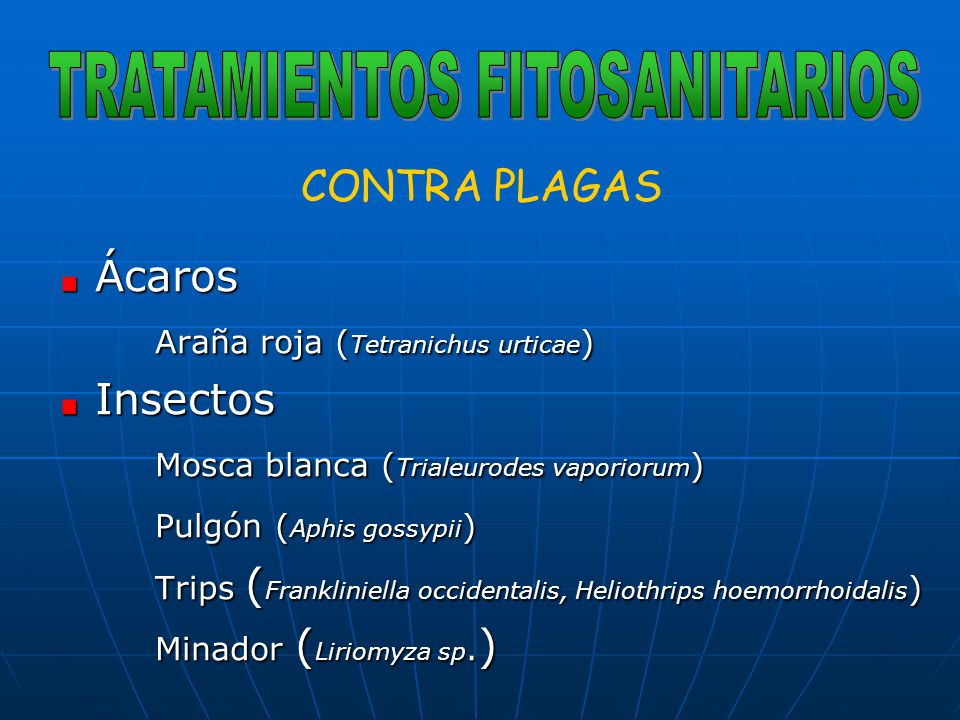

CONTRA PLAGAS Ácaros Araña roja (Tetranichus urticae) Insectos Mosca blanca (Trialeurodes vaporiorum) Pulgón (Aphis gossypii) Trips (Frankliniella occidentalis, Heliothrips hoemorrhoidalis) Minador (Liriomyza sp.)

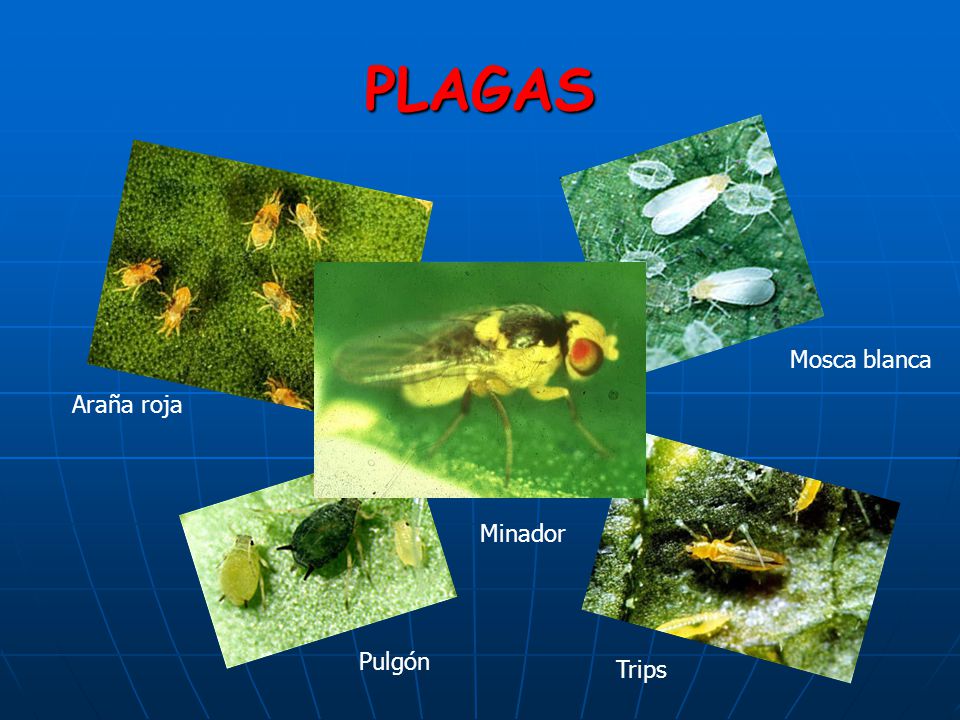

11 PLAGAS Mosca blanca Araña roja Minador Pulgón Trips

12 CONTRA ENFERMEDADES Hongos Virus Nematodos

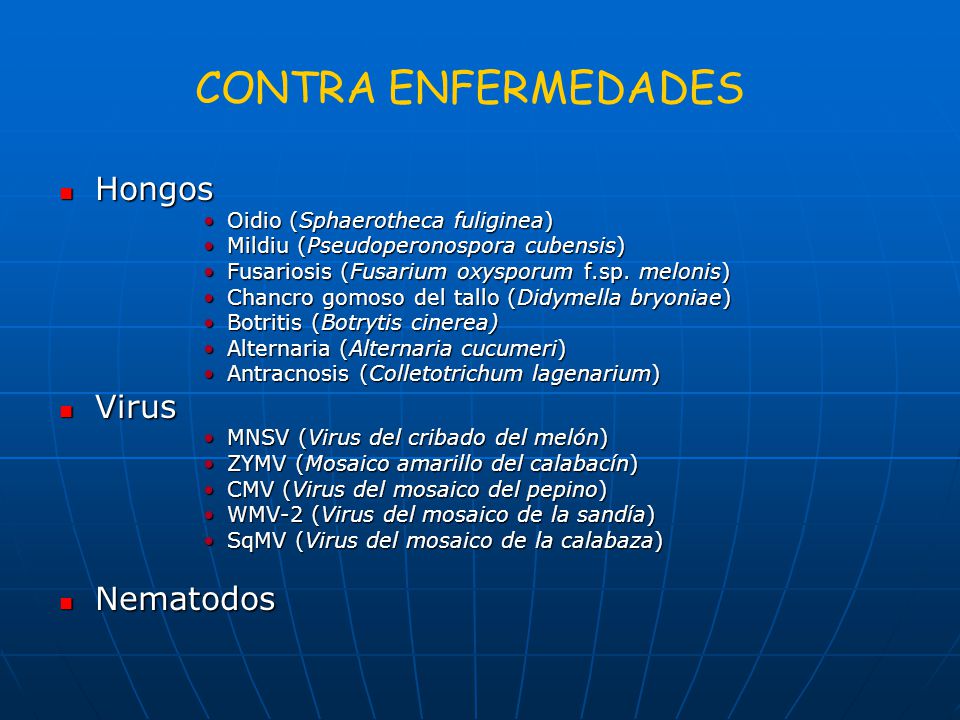

Oidio (Sphaerotheca fuliginea) Mildiu (Pseudoperonospora cubensis) Fusariosis (Fusarium oxysporum f.sp. melonis) Chancro gomoso del tallo (Didymella bryoniae) Botritis (Botrytis cinerea) Alternaria (Alternaria cucumeri) Antracnosis (Colletotrichum lagenarium) Virus MNSV (Virus del cribado del melón) ZYMV (Mosaico amarillo del calabacín) CMV (Virus del mosaico del pepino) WMV-2 (Virus del mosaico de la sandía) SqMV (Virus del mosaico de la calabaza) Nematodos

13 ENFERMEDADES CAUSADAS POR HONGOS
Mildiu Oidio Fusariosis Chancro gomoso Alternaria Botritis Antracnosis

14 VIRUS CAUSANTES DE ENFERMEDAD
Mosaico de la calabaza Mosaico amarillo del calabacín Cribado del pepino Cribado del melón Mosaico de la sandía

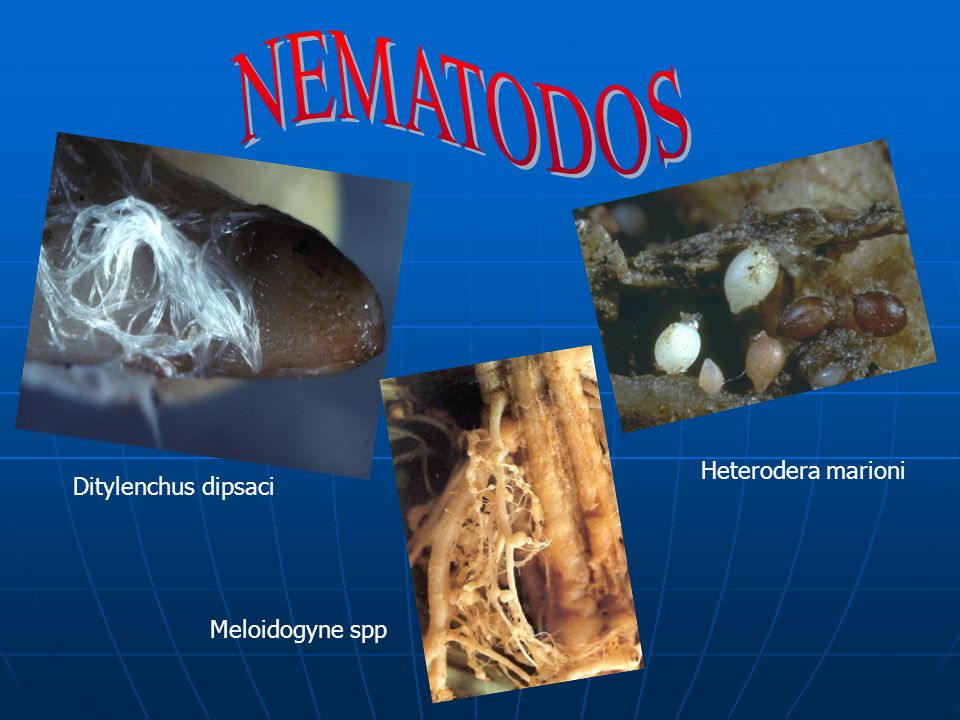

15 NEMATODOS Heterodera marioni Ditylenchus dipsaci Meloidogyne spp

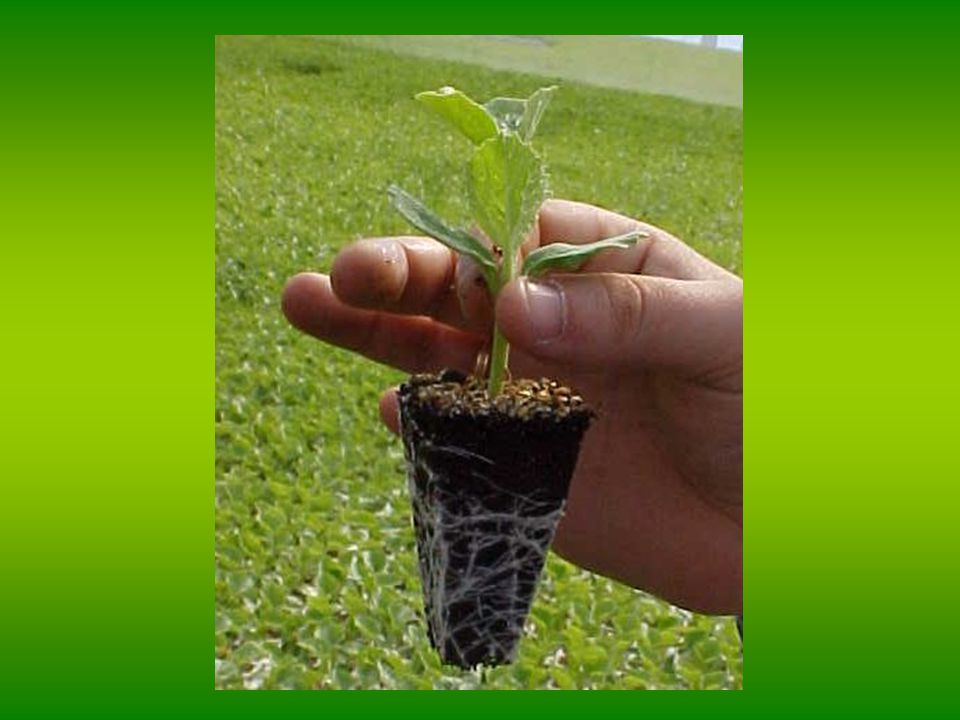

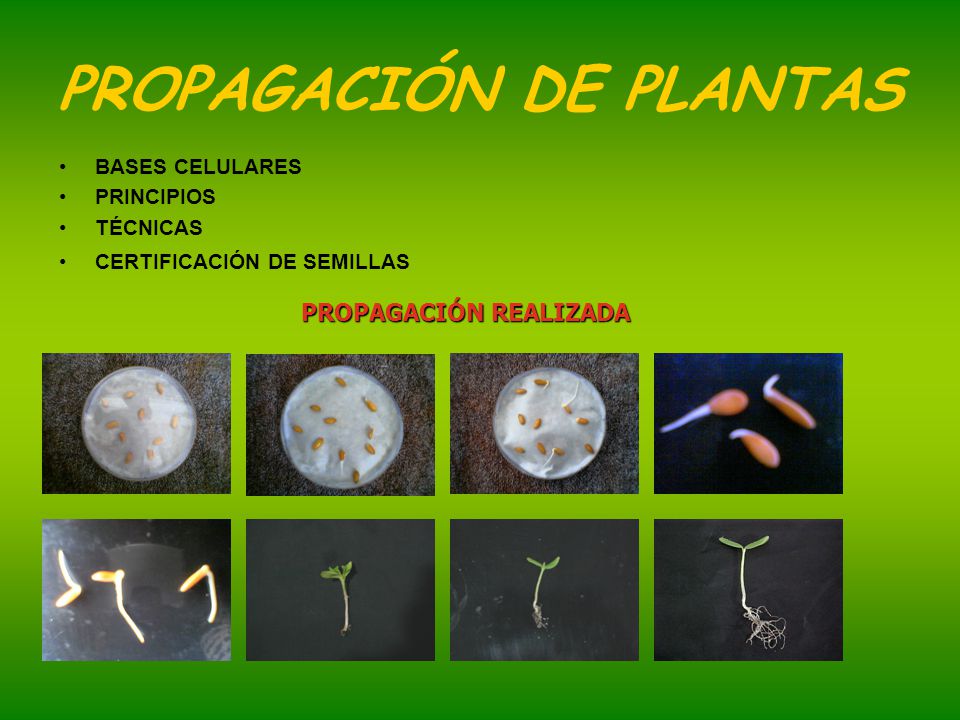

16 PROPAGACIÓN DE PLANTAS
BASES CELULARES PRINCIPIOS TÉCNICAS CERTIFICACIÓN DE SEMILLAS PROPAGACIÓN REALIZADA

17

18 PRODUCTOS FITOSANITARIOS
APORTES NECESARIOS RIEGO FERTILIZANTES PRODUCTOS FITOSANITARIOS

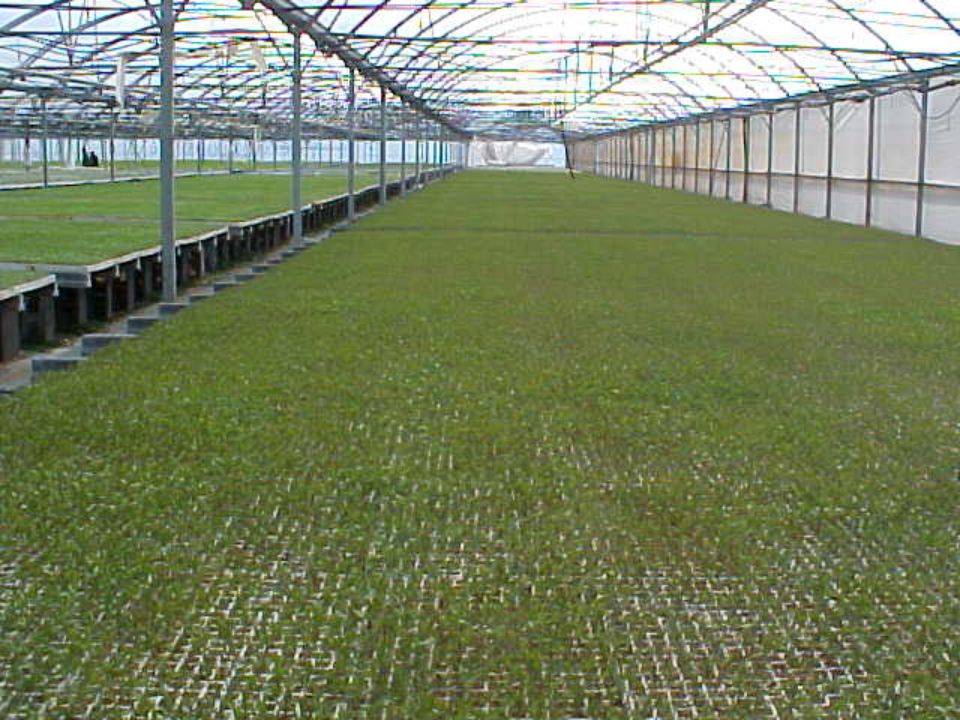

19

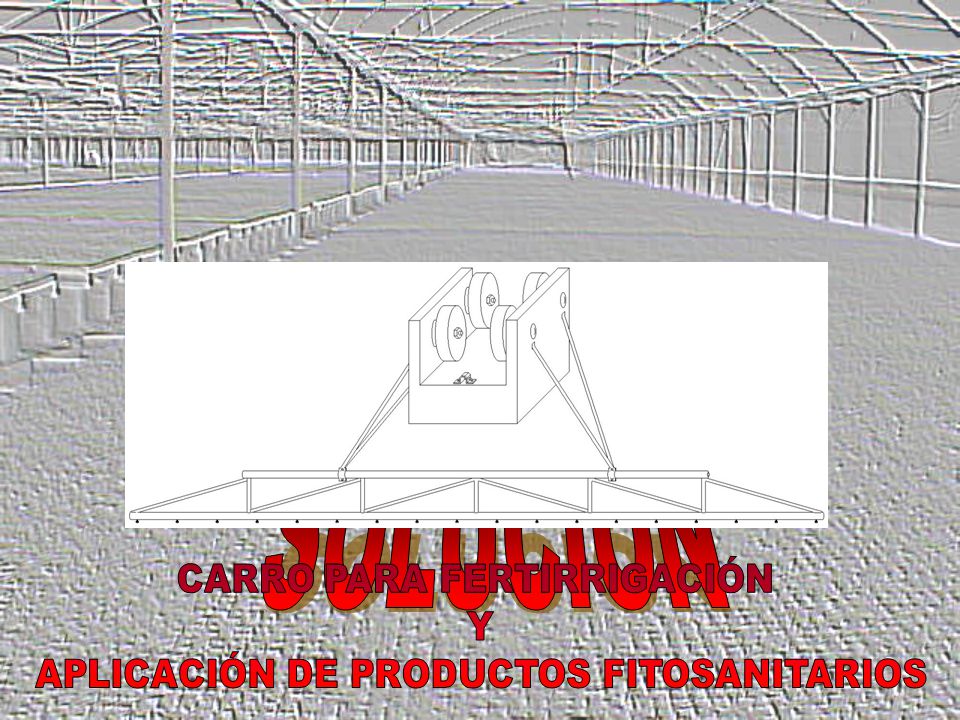

20 SOLUCIÓN CARRO PARA FERTIRRIGACIÓN Y
APLICACIÓN DE PRODUCTOS FITOSANITARIOS

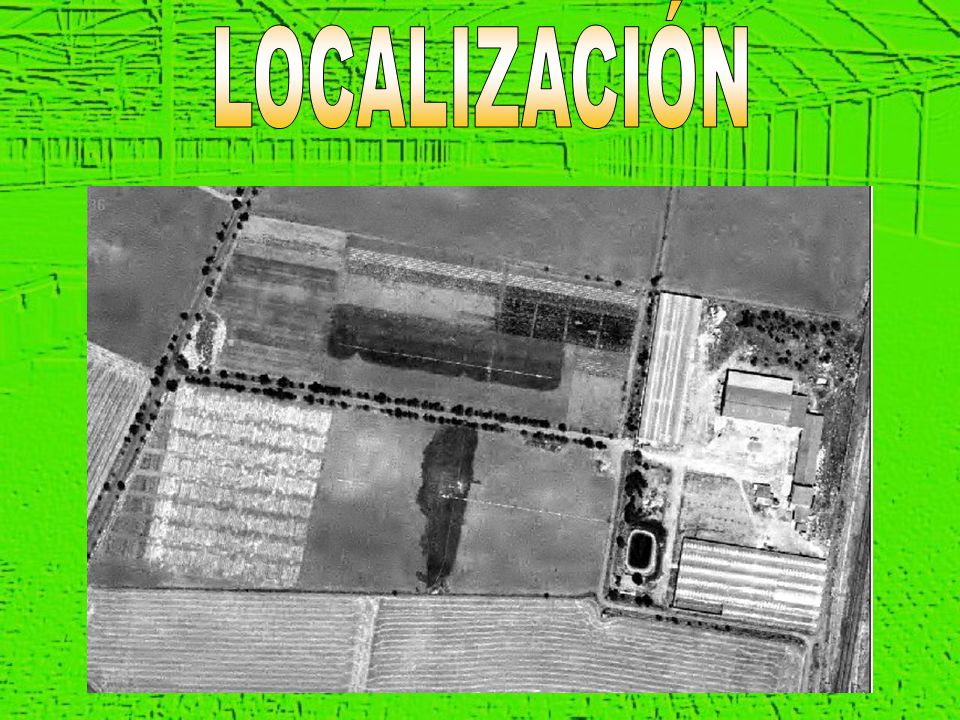

21 LOCALIZACIÓN

22 ELEMENTOS DEL SISTEMA Carro de tratamientos Cabezal de tratamientos
Grupo hidrostático de accionamiento Circuito electrónico Programadores

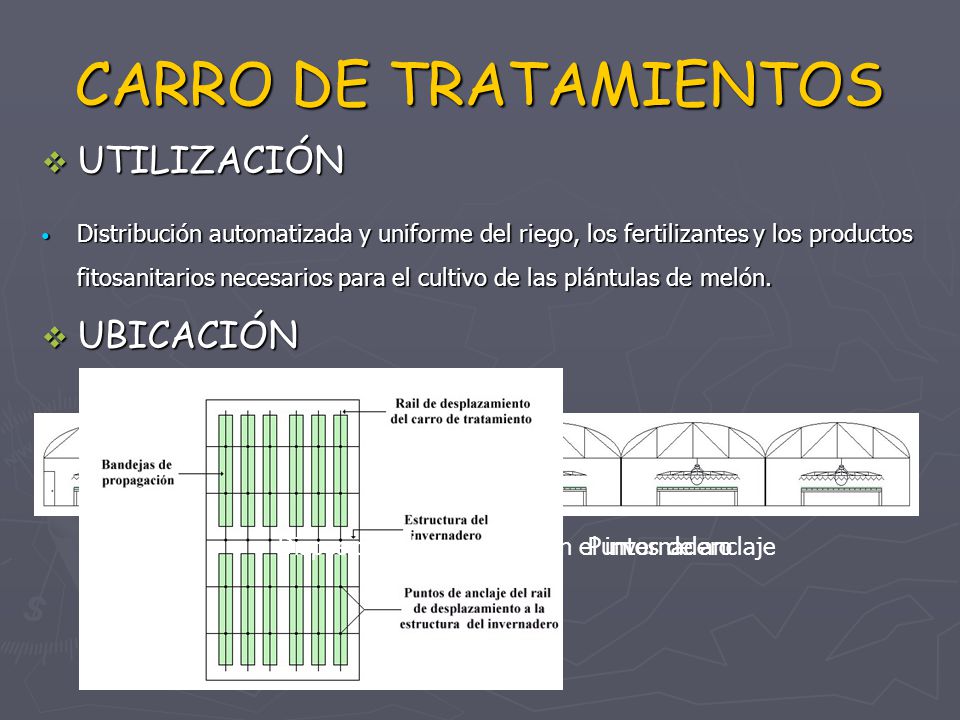

23 CARRO DE TRATAMIENTOS UTILIZACIÓN UBICACIÓN
Distribución automatizada y uniforme del riego, los fertilizantes y los productos fitosanitarios necesarios para el cultivo de las plántulas de melón. UBICACIÓN Disposición de los carros en el invernadero Puntos de anclaje

24 DISEÑO DEL CARRO Vista general Planos Anclaje

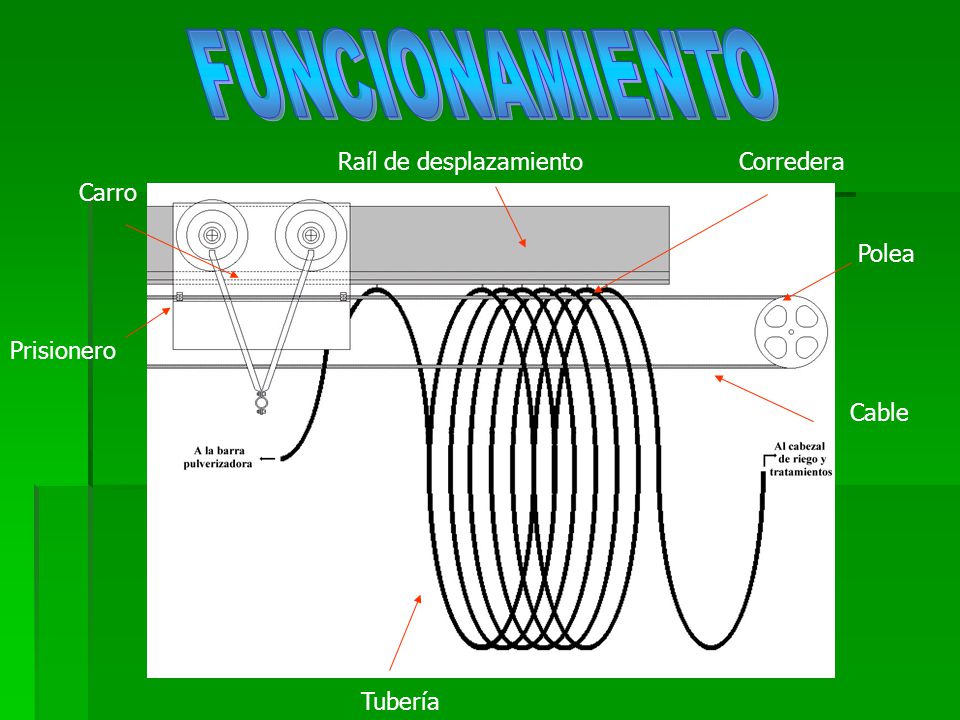

25 FUNCIONAMIENTO Raíl de desplazamiento Corredera Carro Polea Prisionero
Cable Tubería

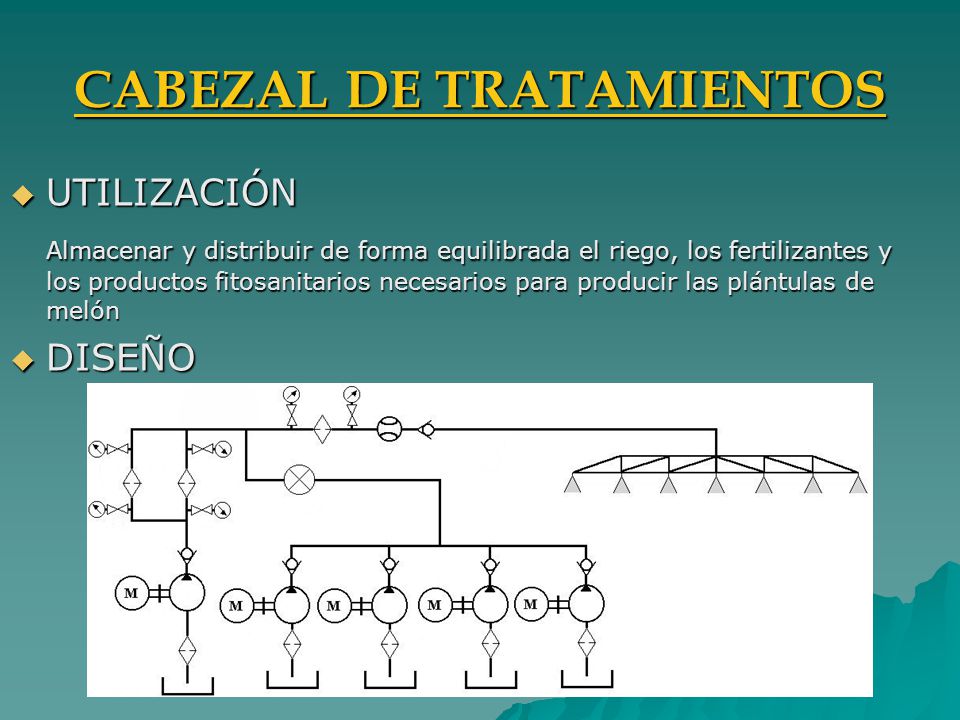

26 CABEZAL DE TRATAMIENTOS
UTILIZACIÓN Almacenar y distribuir de forma equilibrada el riego, los fertilizantes y los productos fitosanitarios necesarios para producir las plántulas de melón DISEÑO

27 FUNCIONAMIENTO Filtros de arena Manómetros Tubería flexible
Llave de paso Barra pulverizadora Caudalímetro Válvula de retención Filtro de mallas Electrobombas Agua N P K Productos Fitosanitarios

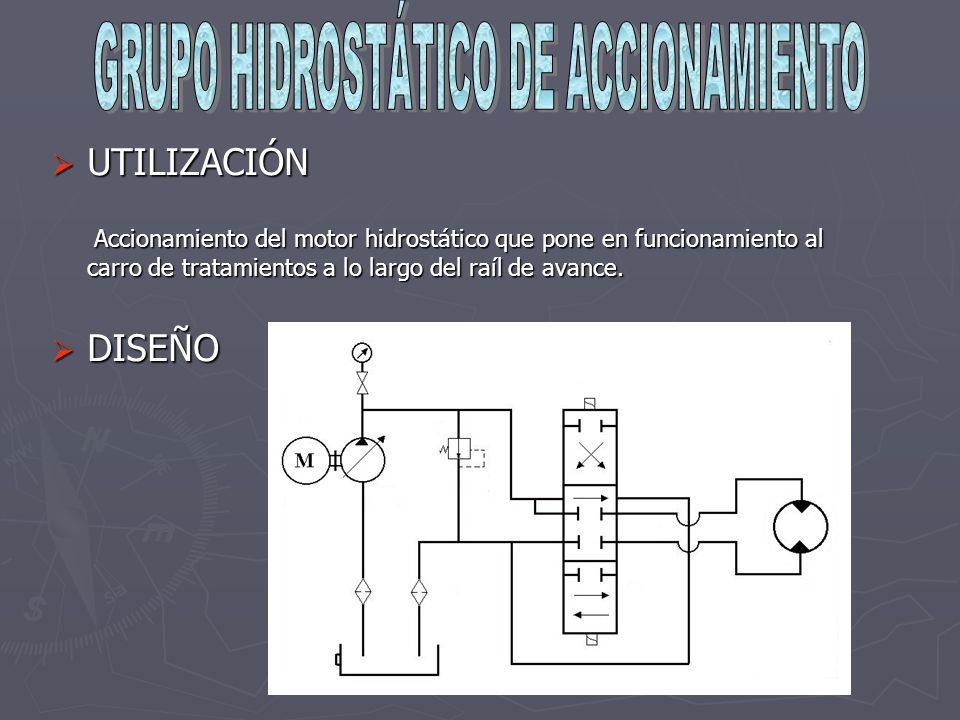

28 GRUPO HIDROSTÁTICO DE ACCIONAMIENTO
UTILIZACIÓN Accionamiento del motor hidrostático que pone en funcionamiento al carro de tratamientos a lo largo del raíl de avance. DISEÑO

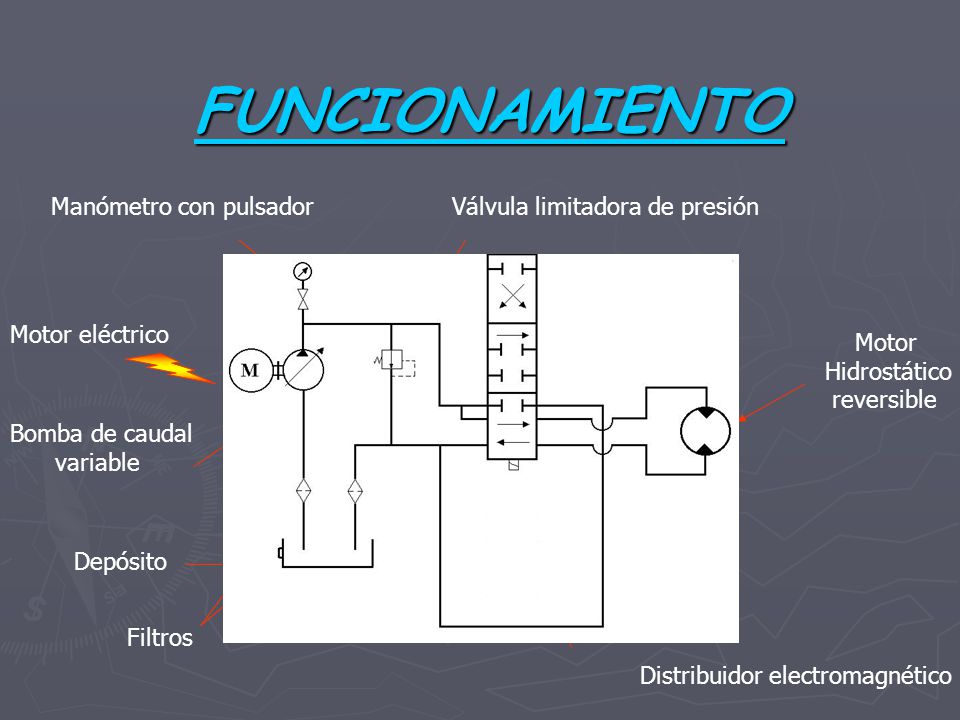

29 FUNCIONAMIENTO Manómetro con pulsador Válvula limitadora de presión
Motor eléctrico Motor Hidrostático reversible Bomba de caudal variable Depósito Filtros Distribuidor electromagnético

30 CIRCUITO ELECTRÓNICO UTILIZACIÓN
Cambio automático del sentido de avance del carro al llegar al final del recorrido. DISEÑO D Diodos CF Células fotoeléctricas B Batería R Relé F Fuente de tensión alterna L Bobinas del distribuidor 6/3 I Interruptor de puesta en marcha P Pulsadores de seguridad

31 FUNCIONAMIENTO

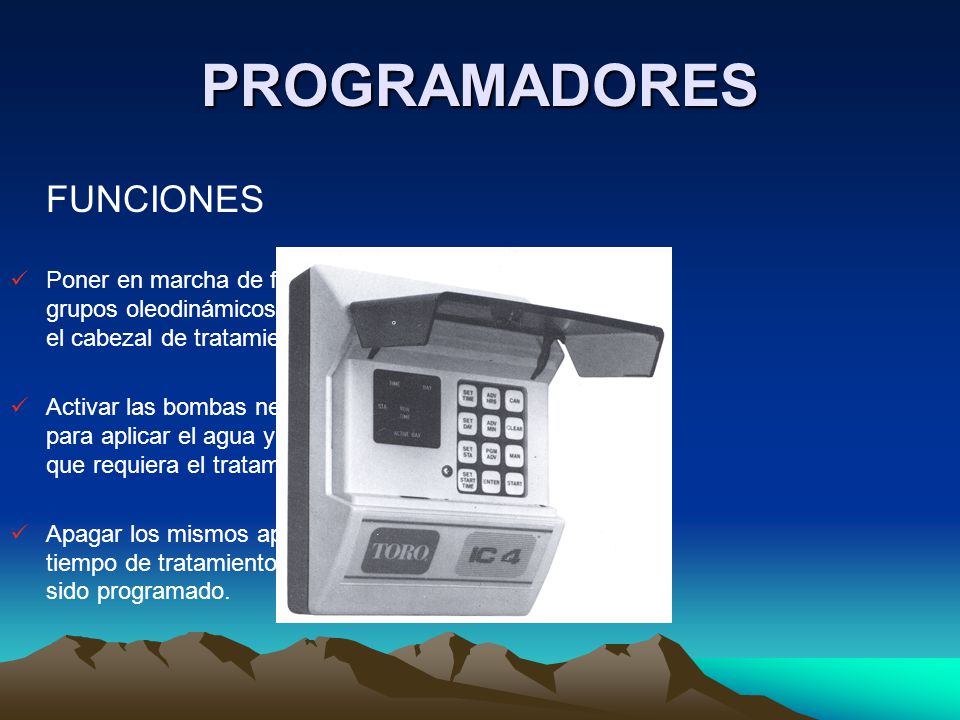

32 PROGRAMADORES FUNCIONES
Poner en marcha de forma automática los grupos oleodinámicos necesarios junto con el cabezal de tratamientos. Activar las bombas necesarias del cabezal para aplicar el agua y los productos químicos que requiera el tratamiento en cuestión. Apagar los mismos aparatos transcurrido el tiempo de tratamiento que previamente ha sido programado.

33 ASPECTOS ECONÓMICOS DEL PROYECTO

34 ESTUDIO ECONÓMICO Valores estudiados Valor actual neto (V.A.N.)
Plazo de recuperación de la inversión (Pay-Back) Tasa interna de rentabilidad (T.I.R.)

35 PRESUPUESTO TOTAL + I.V.A (16%) = 30.891,82 €
CIRCUITOS ELECTRÓNICOS = ,20 € CIRCUITOS HIDROSTÁTICOS = ,12 € CABEZAL DE TRATAMIENTOS = ,23 € CARROS DE TRATAMIENTO = ,89 € MANO DE OBRA = ,45 € TOTAL + I.V.A (16%) = ,82 €

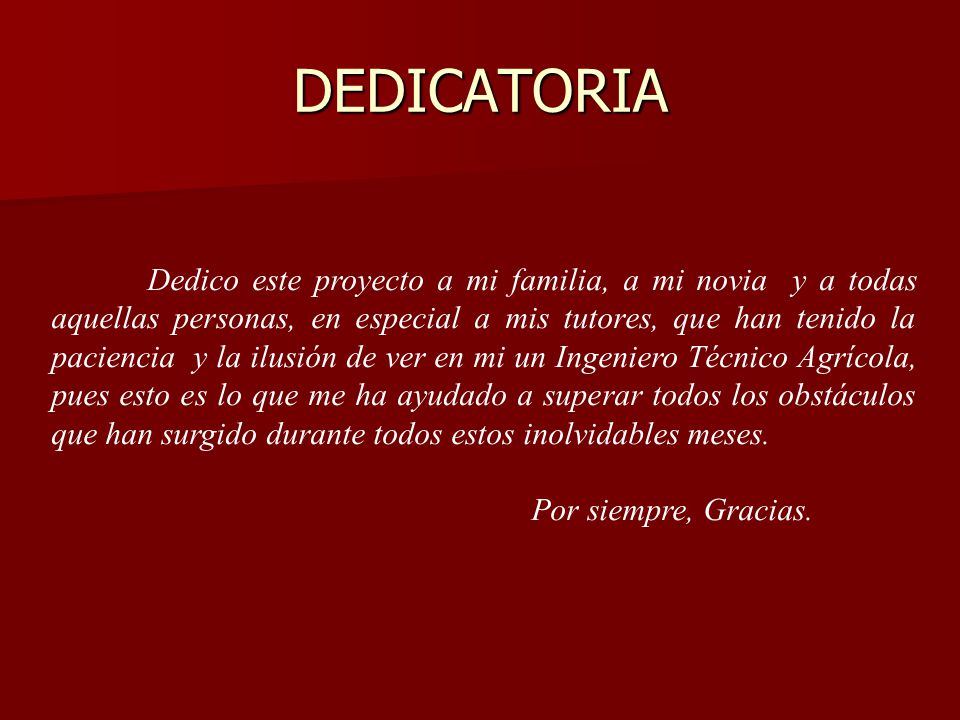

36 DEDICATORIA Dedico este proyecto a mi familia, a mi novia y a todas aquellas personas, en especial a mis tutores, que han tenido la paciencia y la ilusión de ver en mi un Ingeniero Técnico Agrícola, pues esto es lo que me ha ayudado a superar todos los obstáculos que han surgido durante todos estos inolvidables meses. Por siempre, Gracias.
