1 Geol 3025 Prof Merle Monroe & Wicander (4ta ed) Cap 13, Págs. 380-400
Deformación Geol 3025 Prof Merle Monroe & Wicander (4ta ed) Cap 13, Págs

2 Deformación (strain) de rocas
Cambios en forma y/o volumen de la roca Causado por estrés (stress) Estrés = fuerza x área = lbs/in2 = kg/cm2 Depende de la dirección que venga la fuerza Producida por tres tipos de fuerzas Compresión Tensión Raspe (shear)

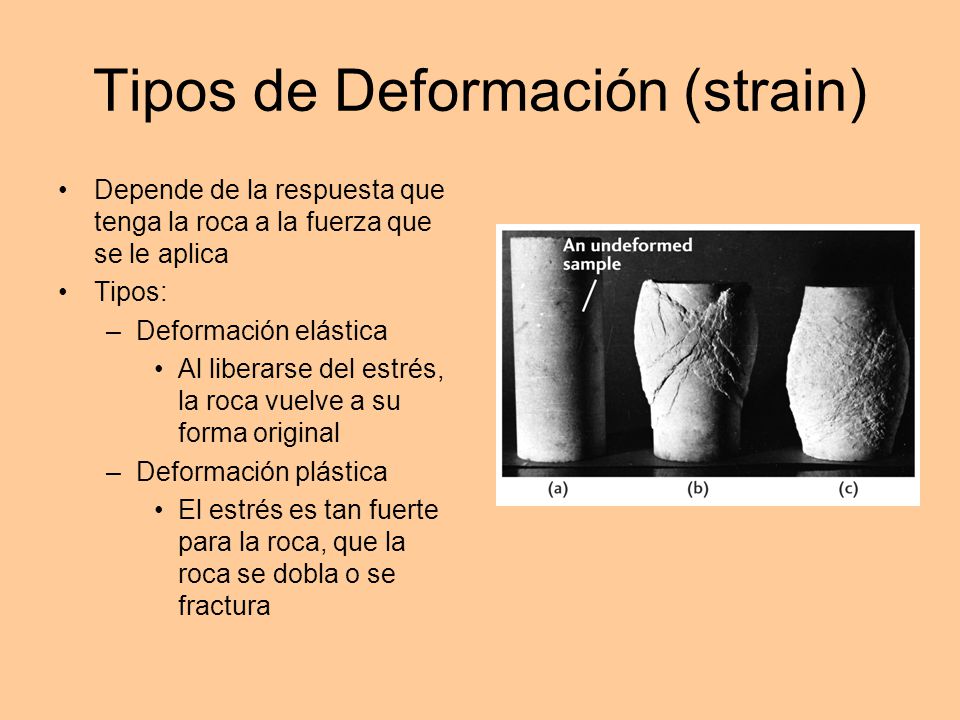

3 Tipos de Deformación (strain)
Depende de la respuesta que tenga la roca a la fuerza que se le aplica Tipos: Deformación elástica Al liberarse del estrés, la roca vuelve a su forma original Deformación plástica El estrés es tan fuerte para la roca, que la roca se dobla o se fractura

4 Fuerza: Compresión Producido por fuerzas convergentes
Causa reducción en la dirección que se aplica la fuerza La reducción se manifiesta en rotura (fallas, “faults”) o dobleces (pliegues, “folding”) Ejemplos: anticlinas, sinclinas y fallas reversas

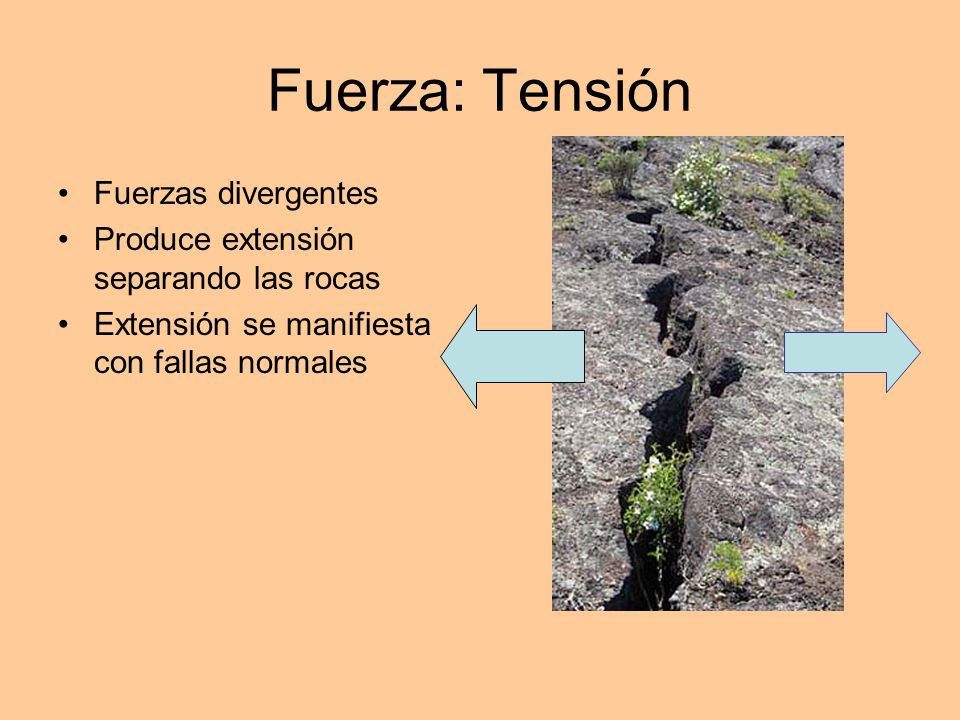

5 Fuerza: Tensión Fuerzas divergentes
Produce extensión separando las rocas Extensión se manifiesta con fallas normales

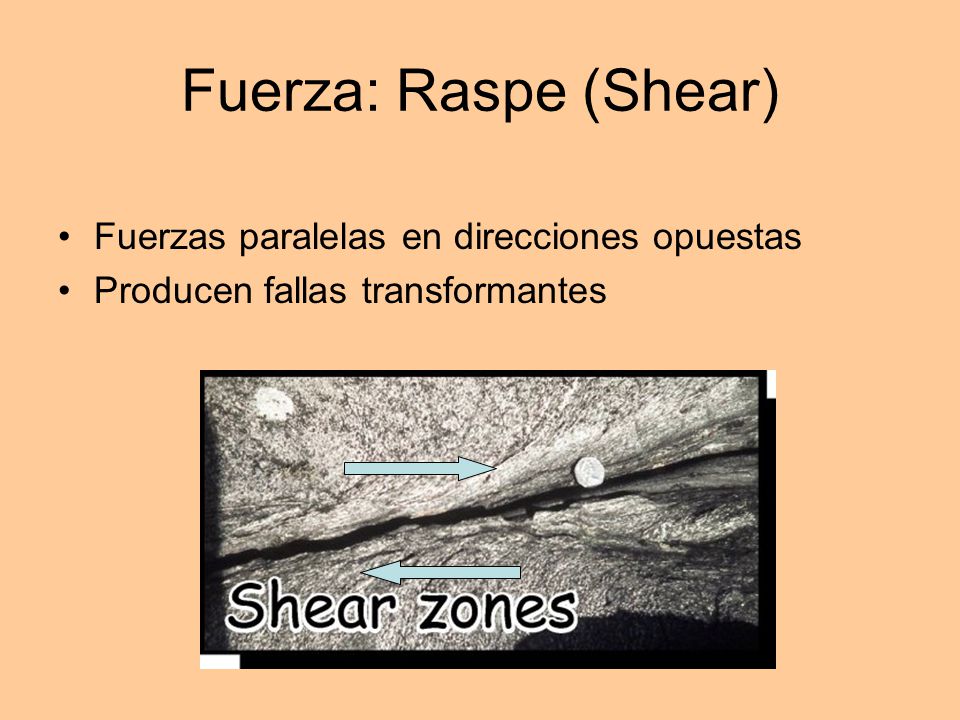

6 Fuerza: Raspe (Shear) Fuerzas paralelas en direcciones opuestas
Producen fallas transformantes

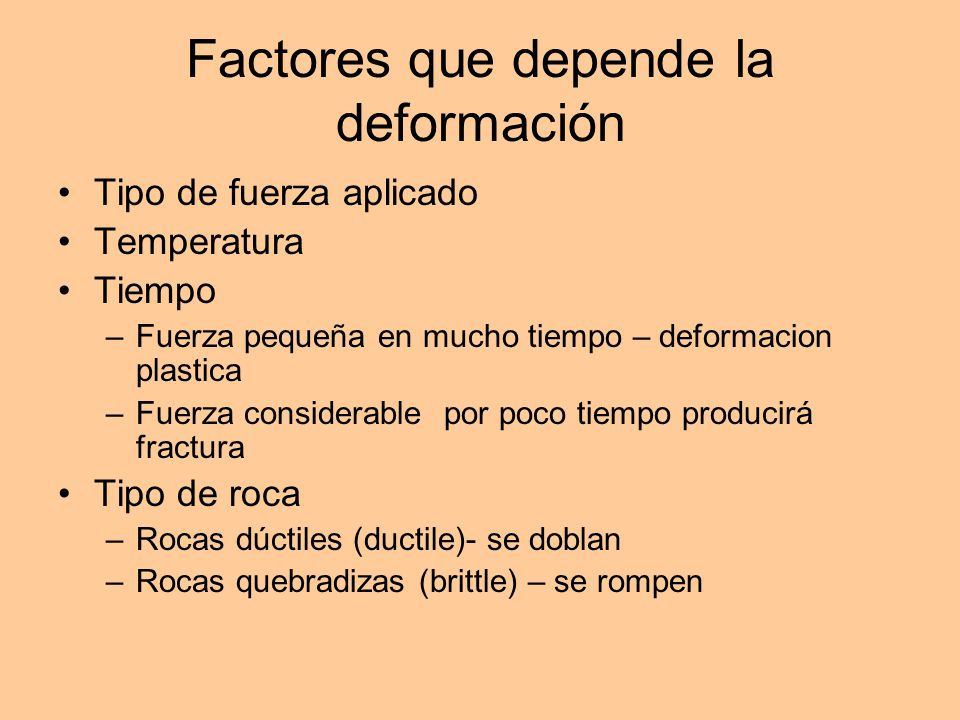

7 Factores que depende la deformación
Tipo de fuerza aplicado Temperatura Tiempo Fuerza pequeña en mucho tiempo – deformacion plastica Fuerza considerable por poco tiempo producirá fractura Tipo de roca Rocas dúctiles (ductile)- se doblan Rocas quebradizas (brittle) – se rompen

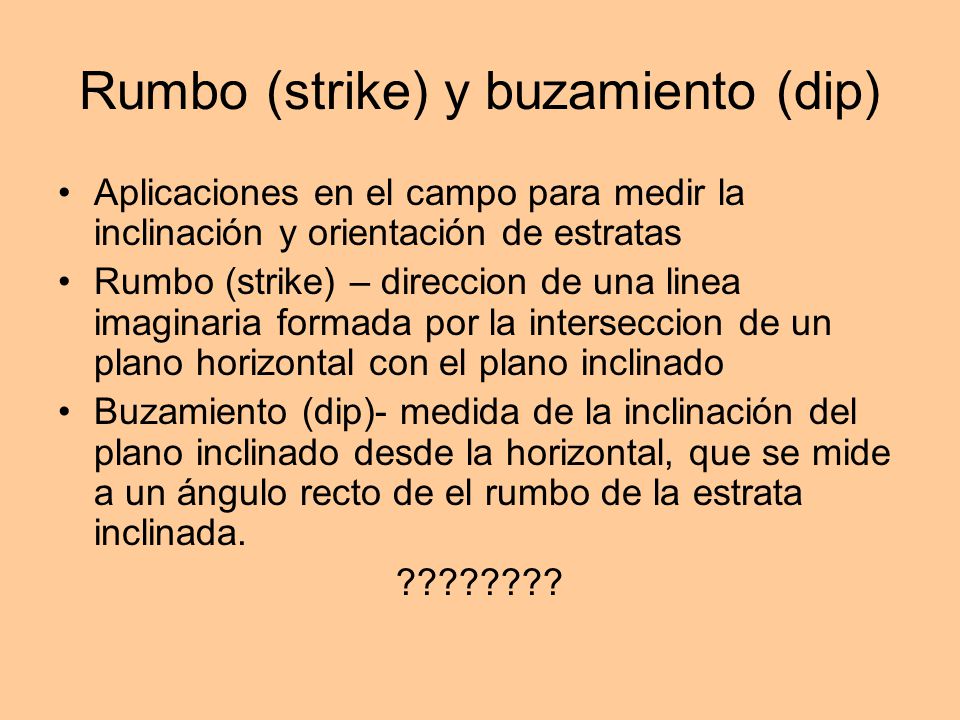

8 Rumbo (strike) y buzamiento (dip)
Aplicaciones en el campo para medir la inclinación y orientación de estratas Rumbo (strike) – direccion de una linea imaginaria formada por la interseccion de un plano horizontal con el plano inclinado Buzamiento (dip)- medida de la inclinación del plano inclinado desde la horizontal, que se mide a un ángulo recto de el rumbo de la estrata inclinada. ????????

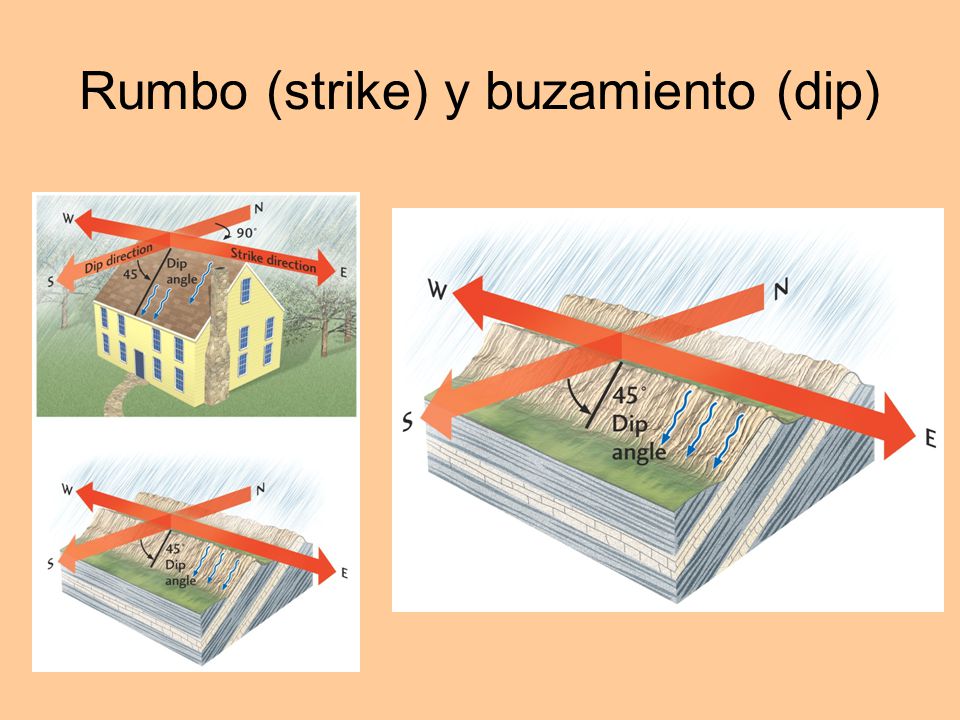

9 Rumbo (strike) y buzamiento (dip)

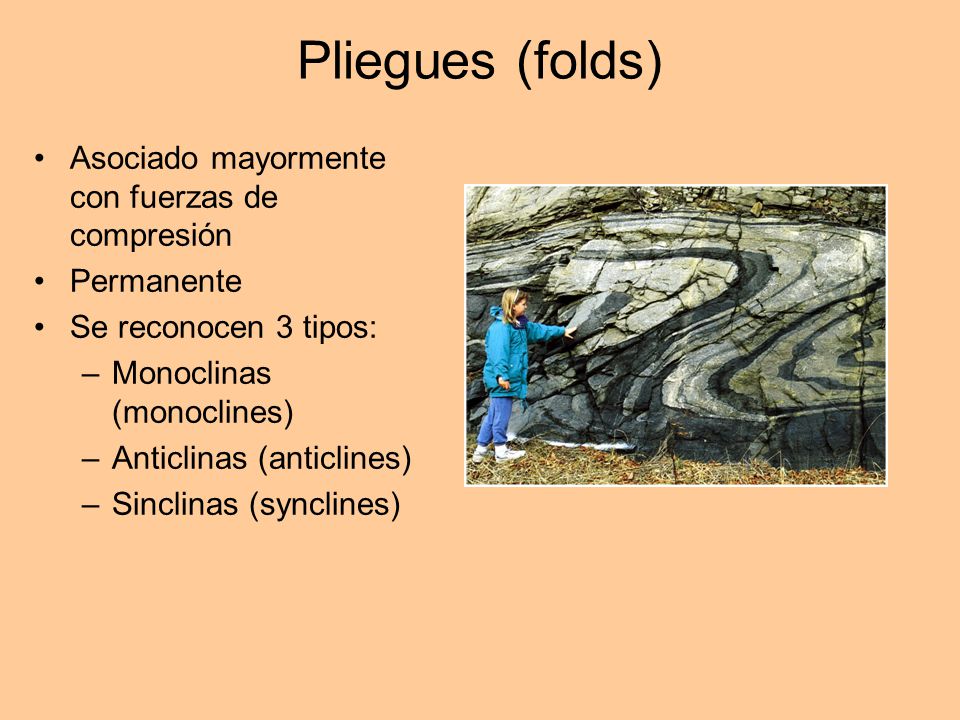

10 Pliegues (folds) Asociado mayormente con fuerzas de compresión
Permanente Se reconocen 3 tipos: Monoclinas (monoclines) Anticlinas (anticlines) Sinclinas (synclines)

11 Pliegues (folds): Monoclinas
Pliegue simple Causado mayormente por fallas

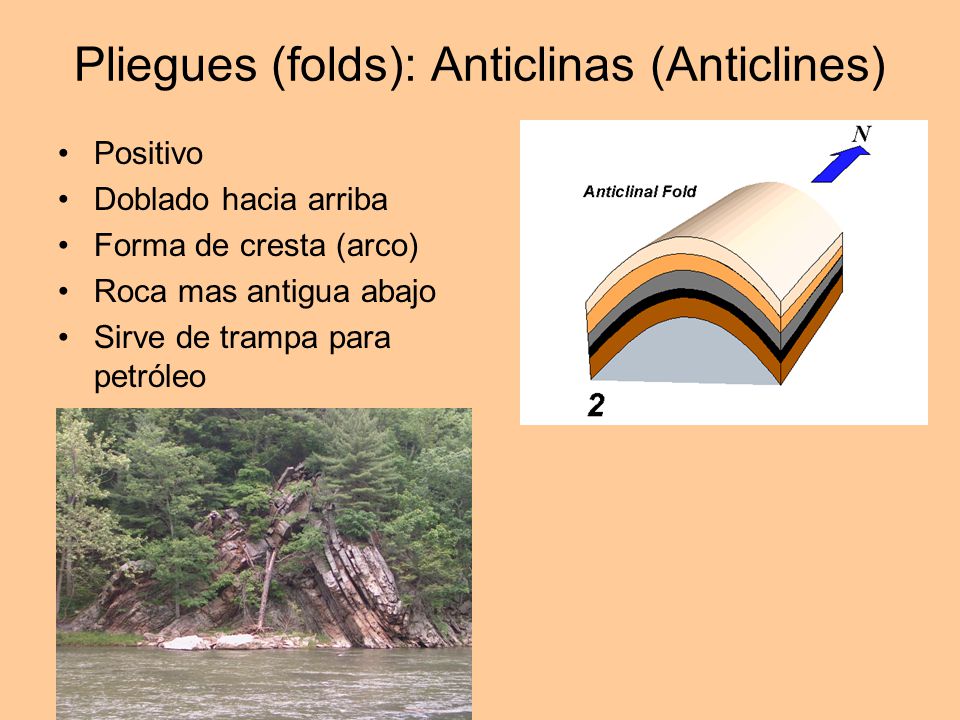

12 Pliegues (folds): Anticlinas (Anticlines)
Positivo Doblado hacia arriba Forma de cresta (arco) Roca mas antigua abajo Sirve de trampa para petróleo

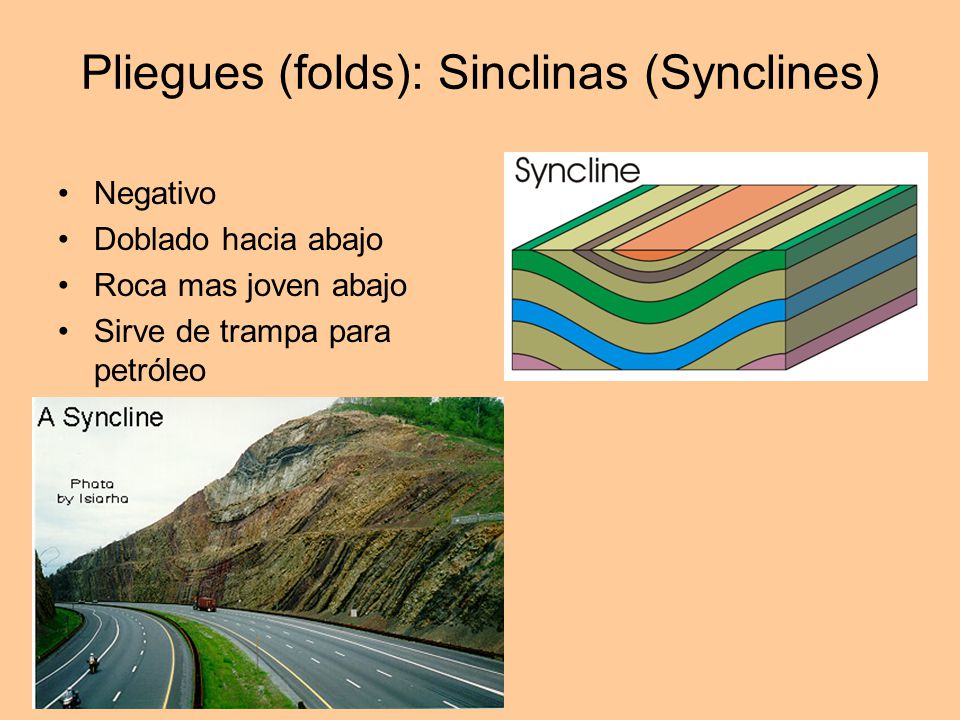

13 Pliegues (folds): Sinclinas (Synclines)
Negativo Doblado hacia abajo Roca mas joven abajo Sirve de trampa para petróleo

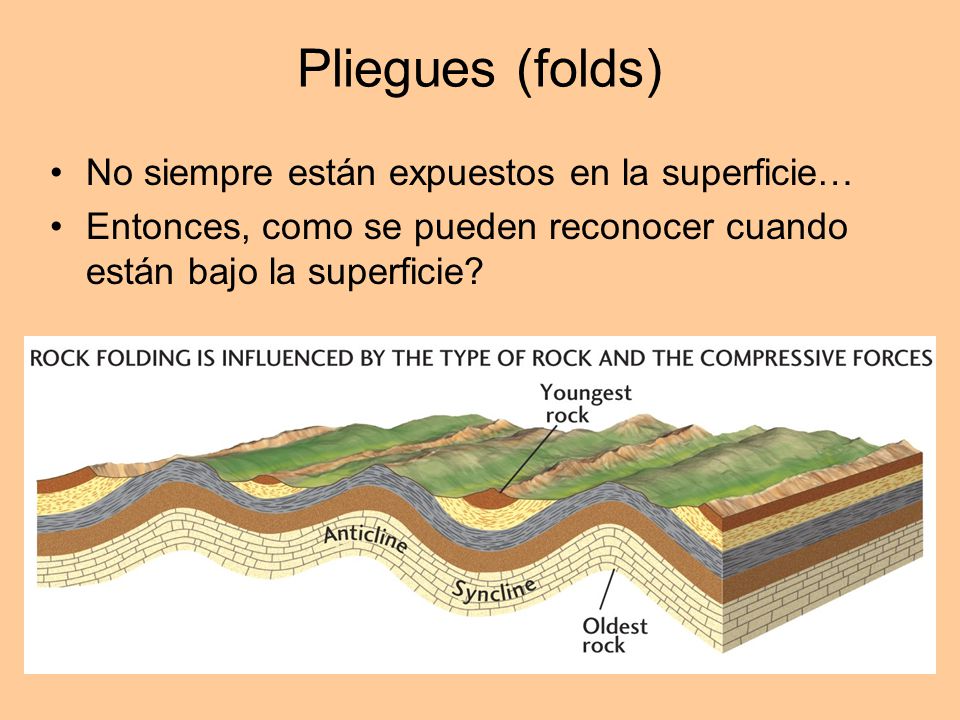

14 Pliegues (folds) No siempre están expuestos en la superficie…
Entonces, como se pueden reconocer cuando están bajo la superficie?

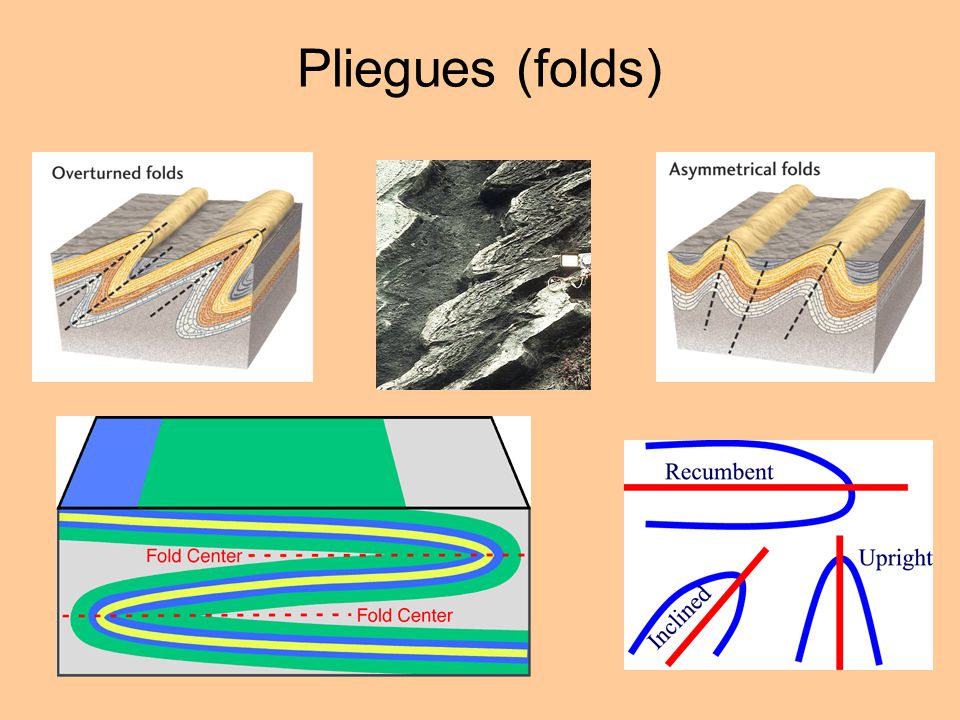

15 Pliegues (folds)

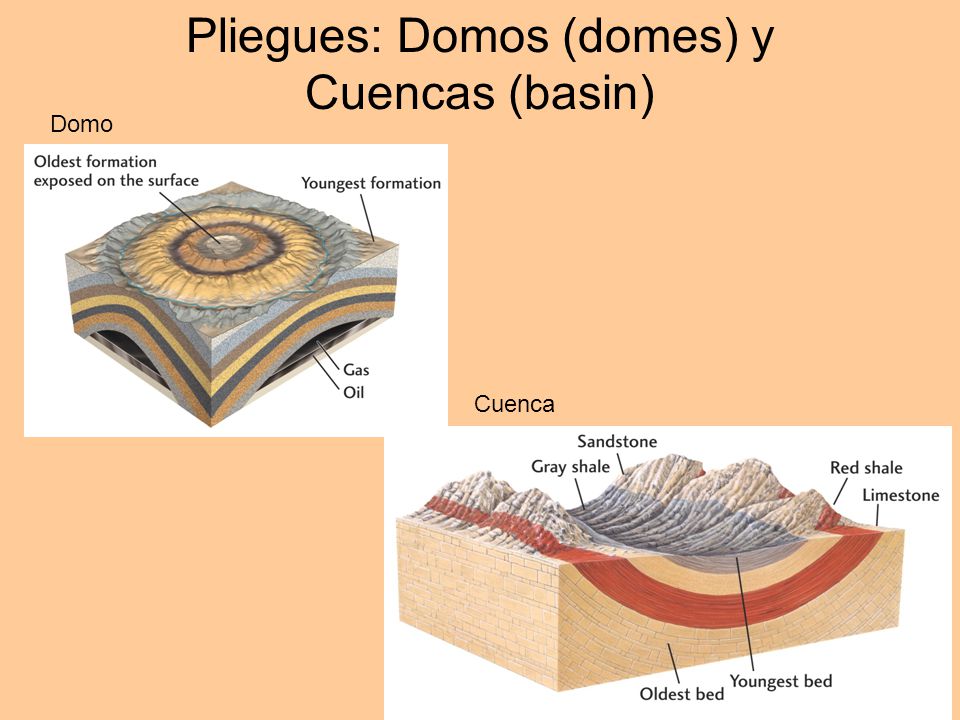

16 Pliegues: Domos (domes) y Cuencas (basin)

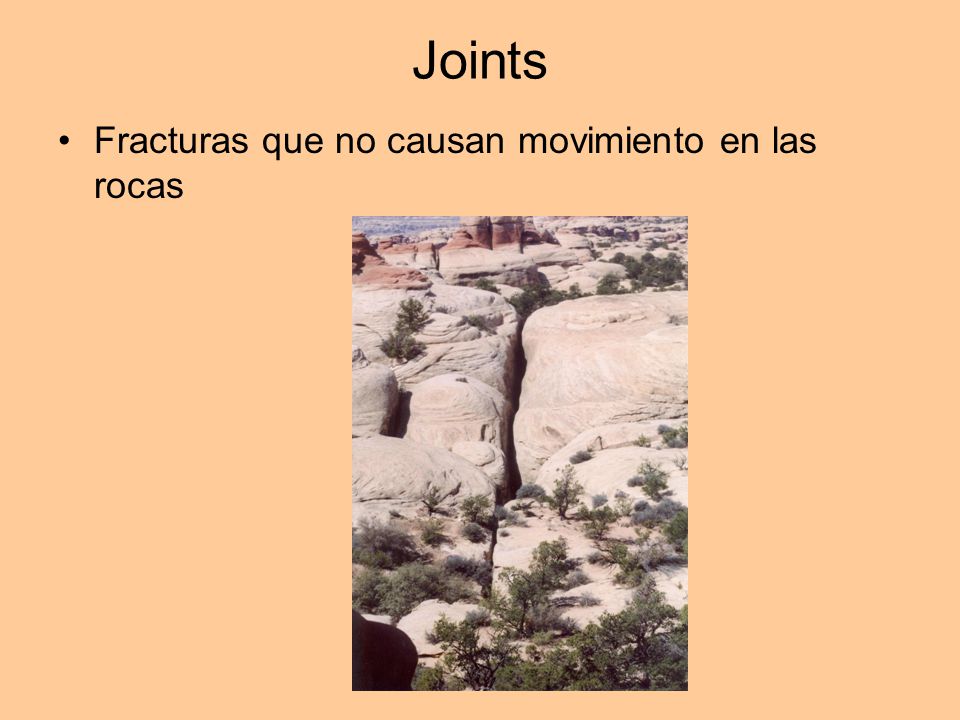

17 Joints Fracturas que no causan movimiento en las rocas

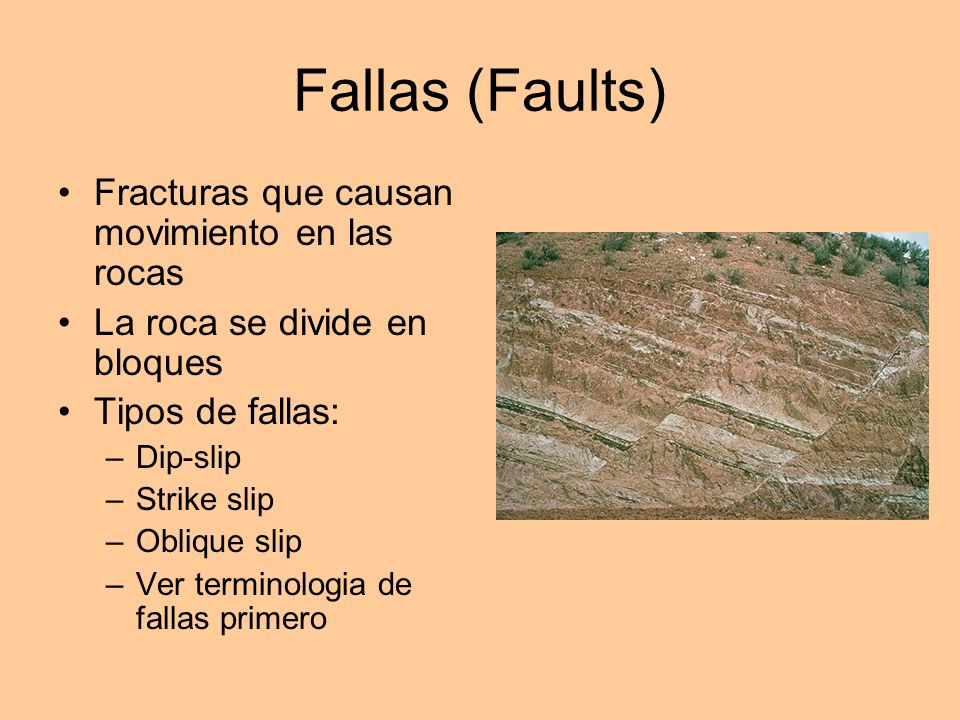

18 Fallas (Faults) Fracturas que causan movimiento en las rocas
La roca se divide en bloques Tipos de fallas: Dip-slip Strike slip Oblique slip Ver terminologia de fallas primero

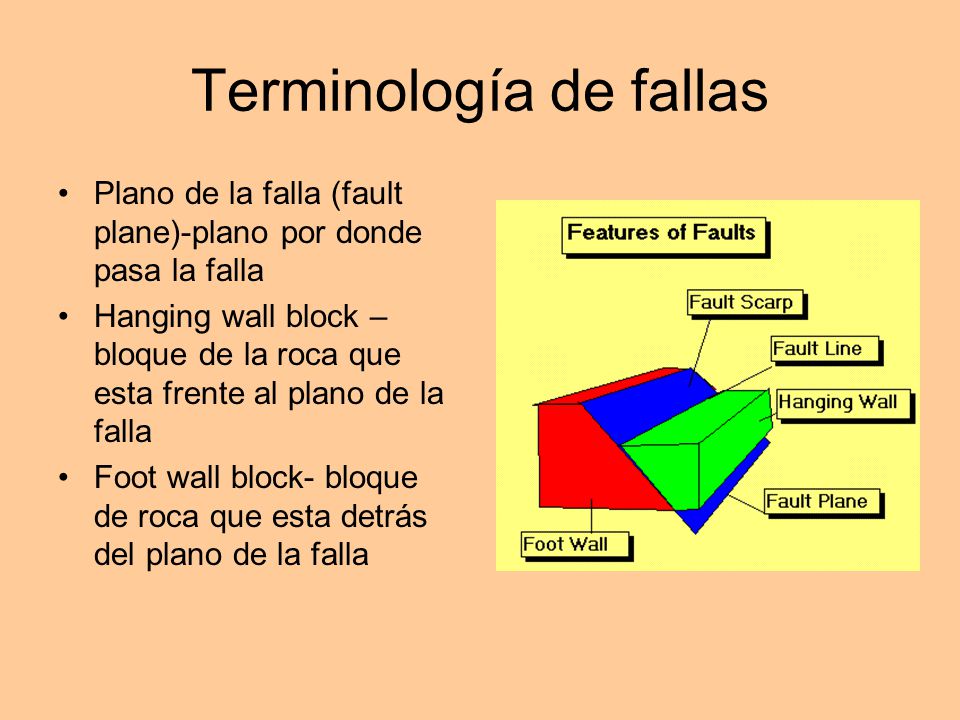

19 Terminología de fallas
Plano de la falla (fault plane)-plano por donde pasa la falla Hanging wall block –bloque de la roca que esta frente al plano de la falla Foot wall block- bloque de roca que esta detrás del plano de la falla

20 Fallas “Dip-slip” Se mueven en dirección al buzamiento (dip)
Tres tipos: Normal Reversa Thrust

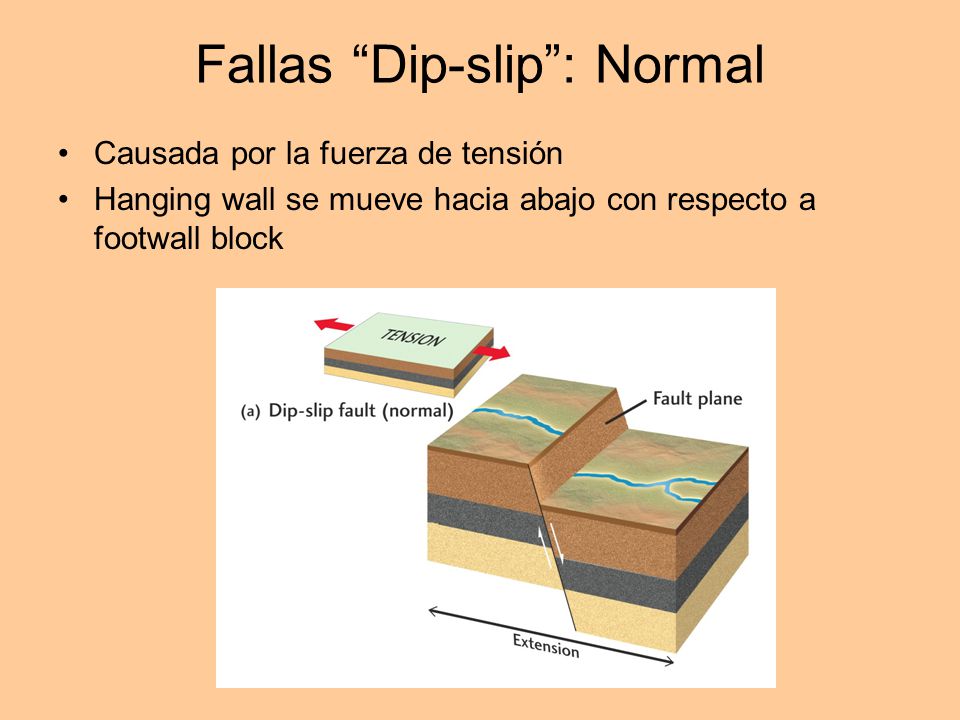

21 Fallas “Dip-slip”: Normal
Causada por la fuerza de tensión Hanging wall se mueve hacia abajo con respecto a footwall block

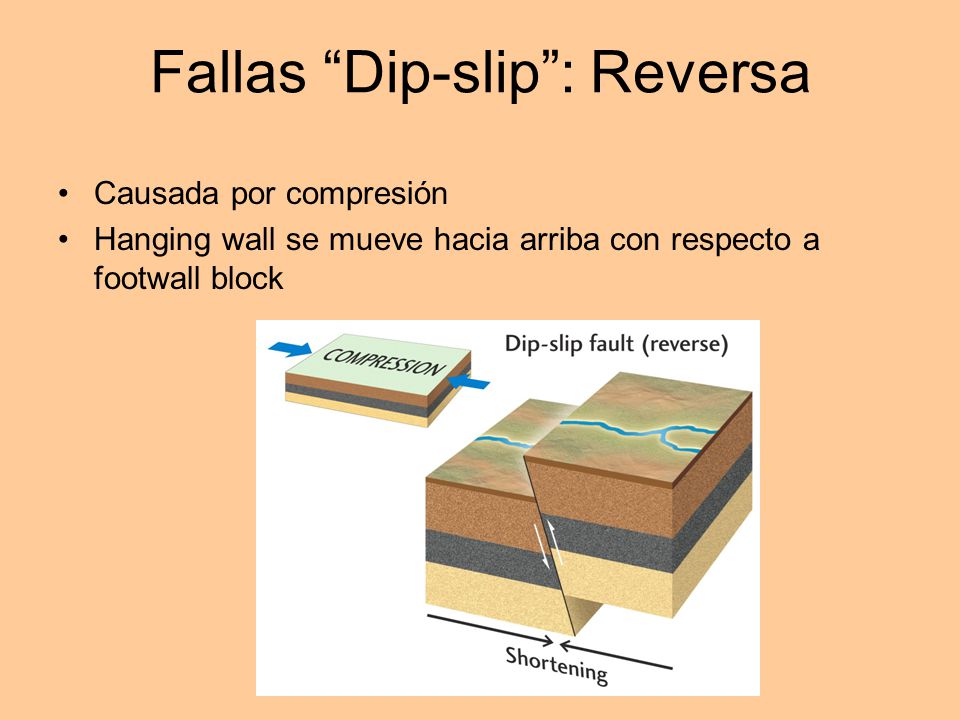

22 Fallas “Dip-slip”: Reversa
Causada por compresión Hanging wall se mueve hacia arriba con respecto a footwall block

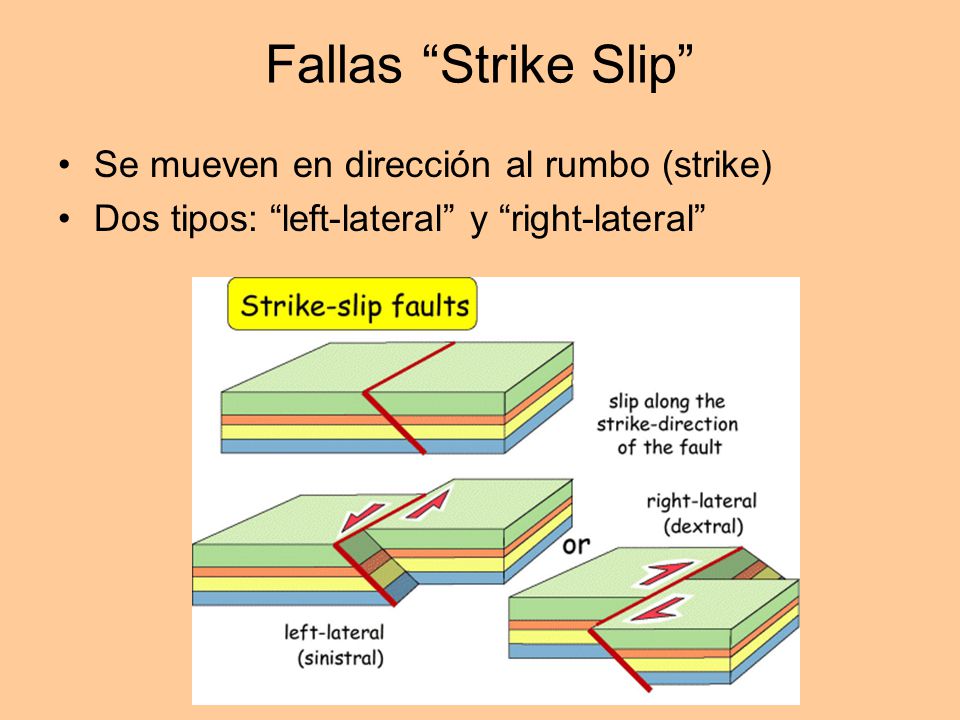

23 Fallas “Strike Slip” Se mueven en dirección al rumbo (strike)
Dos tipos: “left-lateral” y “right-lateral”

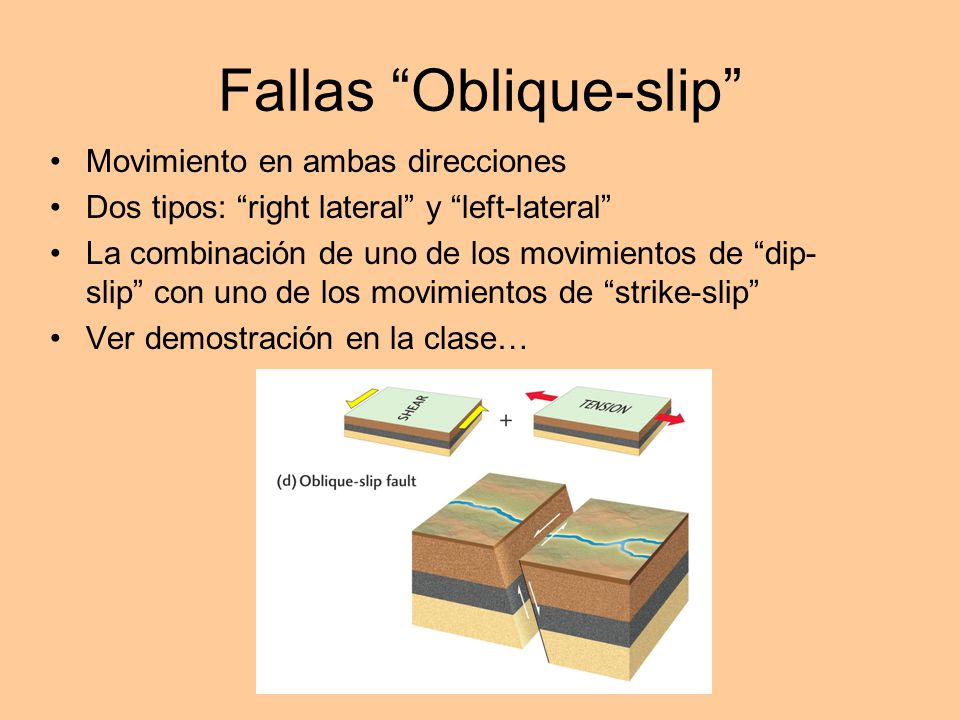

24 Fallas “Oblique-slip”
Movimiento en ambas direcciones Dos tipos: “right lateral” y “left-lateral” La combinación de uno de los movimientos de “dip-slip” con uno de los movimientos de “strike-slip” Ver demostración en la clase…

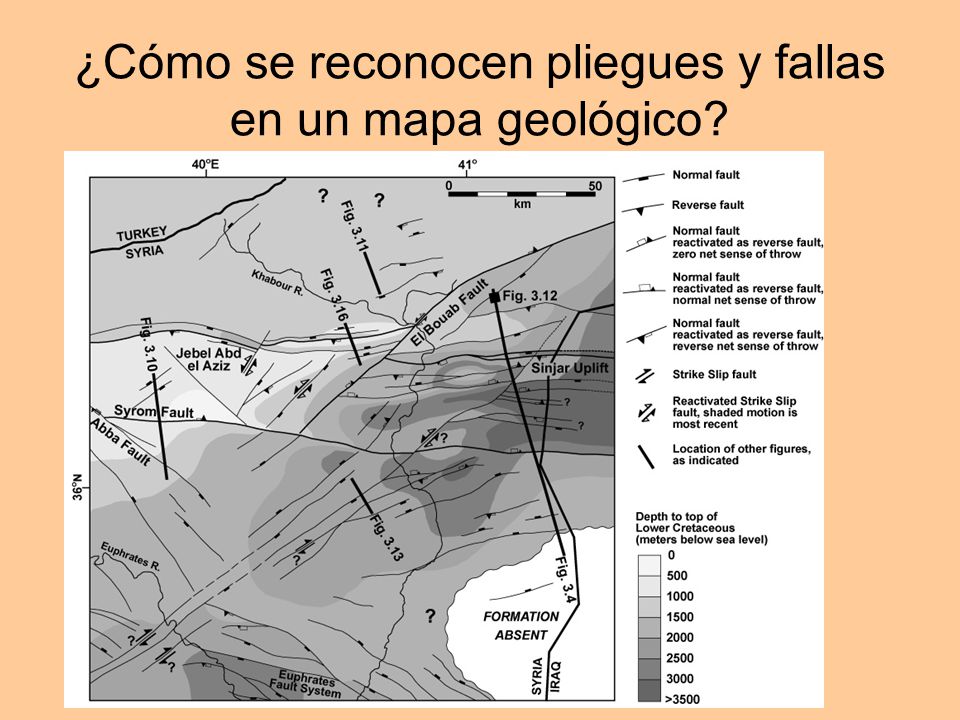

25 ¿Cómo se reconocen pliegues y fallas en un mapa geológico?
