DESARROLLO DEL SISTEMA DE GESTIÓN ACADÉMICA PARA LA ESCUELA “GONZALO RUBIO ORBE” Autor: Marco Gualacata Enero 2012

2 Objetivo General Automatizar el proceso de gestión académica de la Escuela “Gonzalo Rubio Orbe”.

3 Objetivos Específicos
1. Establecer una estructura adecuada para los procesos académicos 2. Desarrollar una interfaz sencilla. 3. Facilitar los procesos de matrículas y notas.

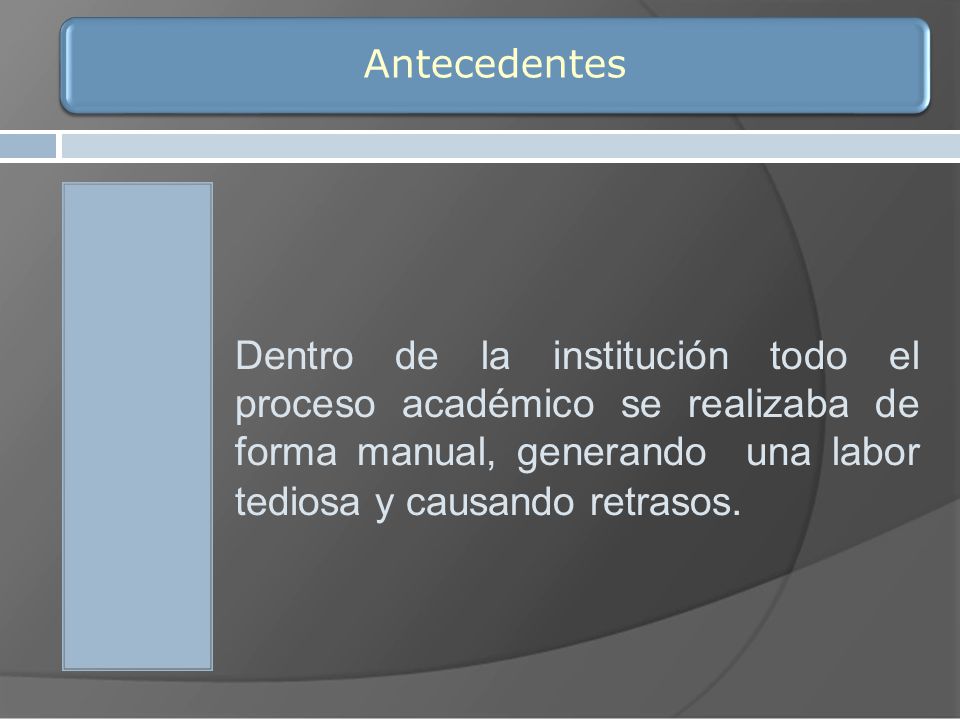

4 Antecedentes Dentro de la institución todo el proceso académico se realizaba de forma manual, generando una labor tediosa y causando retrasos.

5 Metodología Introducció n Una metodología impone un proceso disciplinado, estructurando los recursos y actividades de un proyecto de desarrollo de software.

6 Metodología OO basados en UML

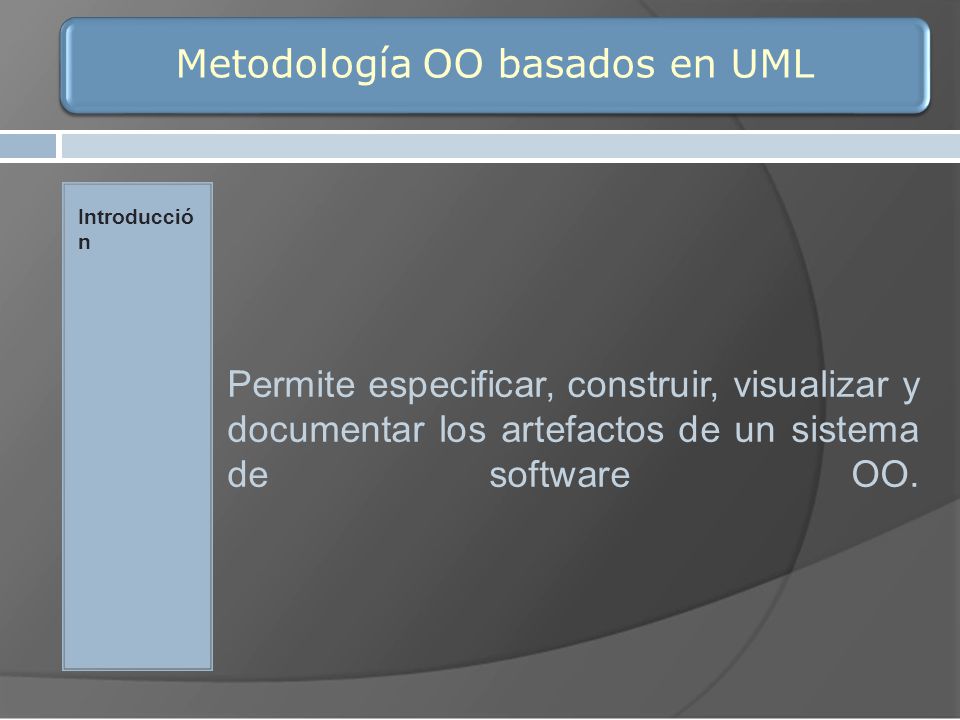

Introducció n Permite especificar, construir, visualizar y documentar los artefactos de un sistema de software OO.

7 Modelo en Cascada Definición Sugiere un enfoque sistemático, secuencial, hacia el desarrollo del software, que se inicia con la especificación de requerimientos del cliente y finaliza dando soporte al software terminado.

8 Modelo en Cascada Fases del modelo Análisis de los Requisitos Diseño
Ingeniería y Análisis del Sistema Análisis de los Requisitos Diseño Codificación Prueba Mantenimiento

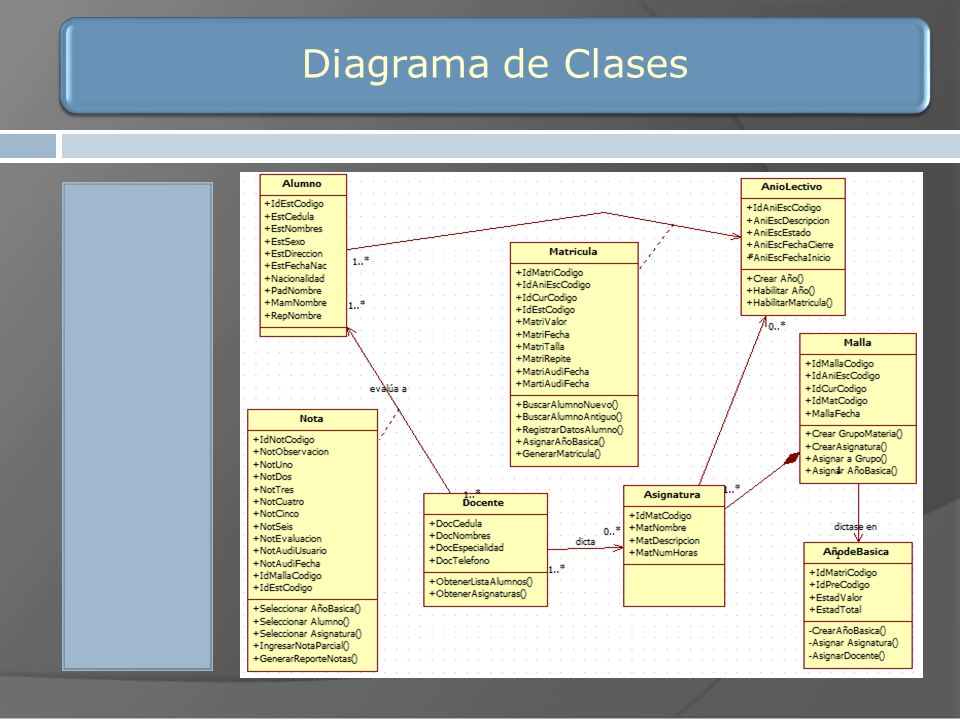

9 Diagrama de Clases

10 Identificación de Procesos
Registro de Matrícula Objetivo: Registrar una matrícula Requisitos: Datos del alumno Salida: Listado de alumno matriculado, de un año de básica, que pertenece a un Periodo Lectivo. Cliente: Administrador Inicio: Registrar datos del alumno, asignar un año de básica, generar matricula. Fin: Grabar datos informativos

11 Diagrama de Caso de Uso

12 * MS sql server 2005 * MS Visual studio 2010 * StarUML * Erwin
Herramientas de desarrollo * MS sql server 2005 * MS Visual studio 2010 * StarUML * Erwin

13 Arquitectura del sistema

14 Listado de Años de básica
Diseño de Interfaces Titulo de Módulo Listado de Años de básica Llamar a otra pantalla Ingreso de Datos Botones de Operación

15 Pantallas de Mantenimiento y Búsqueda

16 Pantallas de Transacción
Matrícula

17 Pantallas de Reportes

18 Presentación del Sistema

19 Conclusión Es necesario identificar la metodología para el desarrollo del sistema y aplicarla sistemáticamente. Se vio la importancia de interactuar con el cliente para obtener sus requisitos y definir el sistema. Es muy útil el manejo de estándares de diseño. Se consiguió ampliar conocimientos con las herramientas aplicadas.

20 Añadir un módulo de anuncios.
Recomendación Añadir un módulo de anuncios. Añadir un módulo de calendario académico. Añadir un módulo de evaluación y control de asistencia de docentes. Optimizar la autentificación de usuario.
