AMPLIFICADORES PARA CELULAR Y NEXTEL

Presentación del tema: "AMPLIFICADORES PARA CELULAR Y NEXTEL"— Transcripción de la presentación:

1 AMPLIFICADORES PARA CELULAR Y NEXTEL
BIENVENIDOS

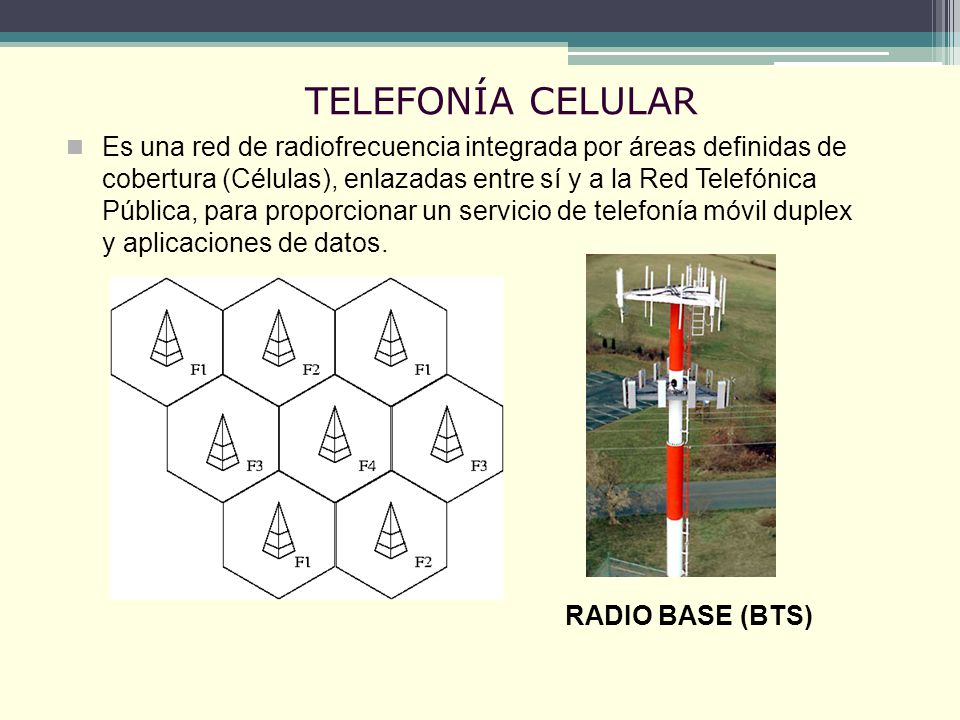

2 TELEFONÍA CELULAR Es una red de radiofrecuencia integrada por áreas definidas de cobertura (Células), enlazadas entre sí y a la Red Telefónica Pública, para proporcionar un servicio de telefonía móvil duplex y aplicaciones de datos. RADIO BASE (BTS)

3 Ya no existen redes 1G en México.
TELEFONÍA CELULAR GENERACIÓN 1 (1G) Surgimiento de la telefonía móvil. Unicamente comunicación por voz. Tecnologías: AMPS (Modulación analógica FM) DAMPS (Modulación digital, conocida como “Red TDMA”) Ya no existen redes 1G en México.

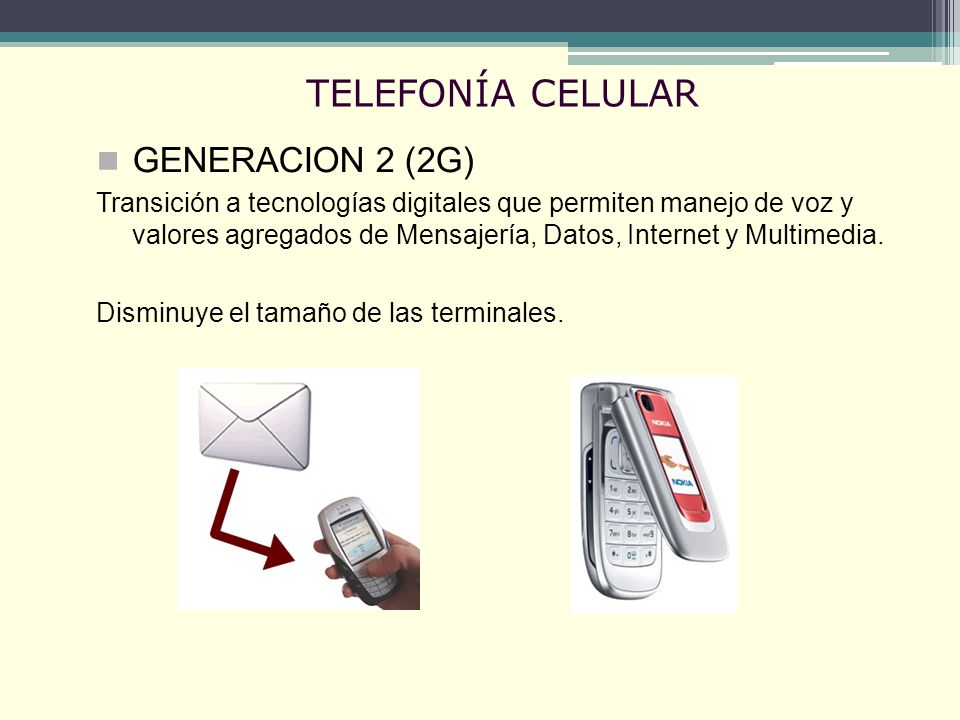

4 TELEFONÍA CELULAR GENERACION 2 (2G)
Transición a tecnologías digitales que permiten manejo de voz y valores agregados de Mensajería, Datos, Internet y Multimedia. Disminuye el tamaño de las terminales.

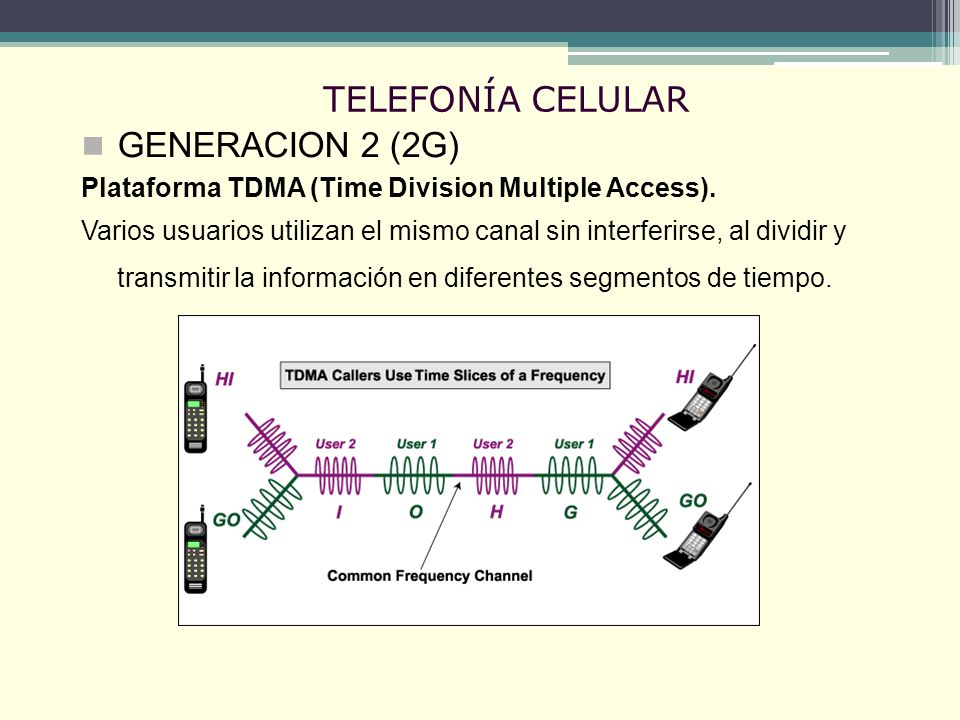

5 TELEFONÍA CELULAR GENERACION 2 (2G)
Plataforma TDMA (Time Division Multiple Access). Varios usuarios utilizan el mismo canal sin interferirse, al dividir y transmitir la información en diferentes segmentos de tiempo.

6 TELEFONÍA CELULAR GENERACION 2 (2G)
Plataforma CDMA (Code Division Multiple Access) Varios usuarios utilizan el mismo canal, al dividir y transmitir la información en distintas secuencias aleatorias de códigos. Es más eficiente que TDMA, pero más frágil.

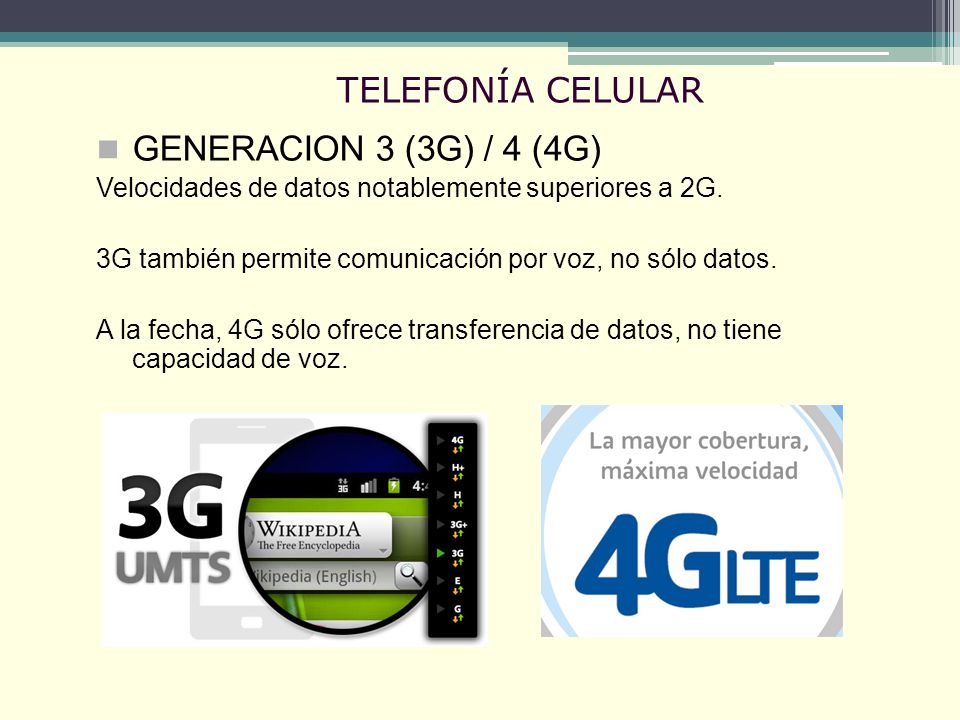

7 TELEFONÍA CELULAR GENERACION 3 (3G) / 4 (4G)
Velocidades de datos notablemente superiores a 2G. 3G también permite comunicación por voz, no sólo datos. A la fecha, 4G sólo ofrece transferencia de datos, no tiene capacidad de voz.

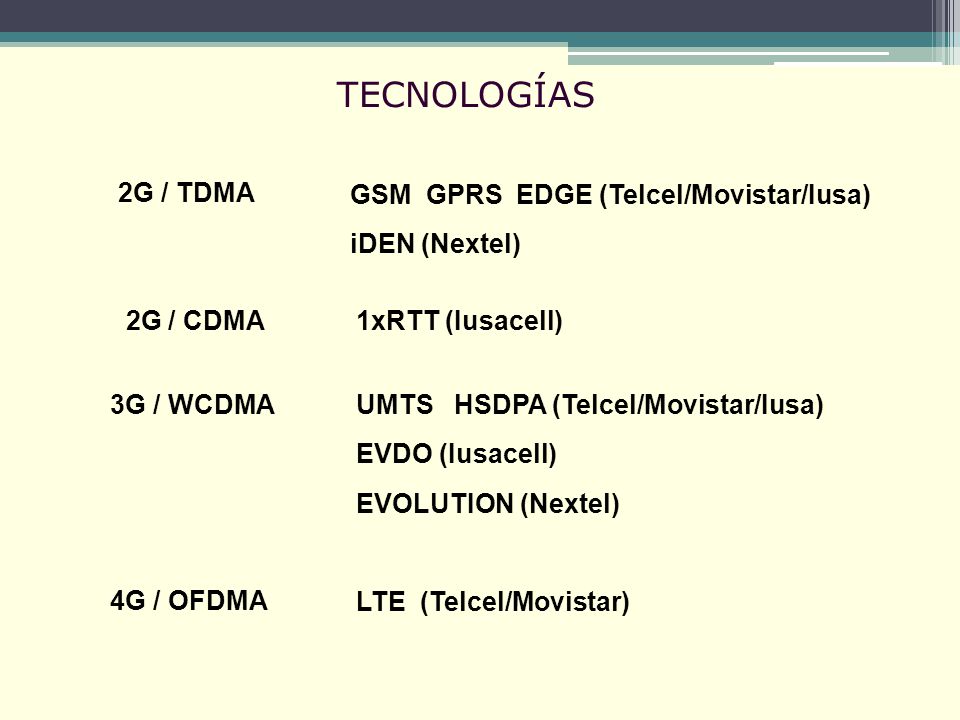

8 TECNOLOGÍAS 2G / TDMA GSM GPRS EDGE (Telcel/Movistar/Iusa)
iDEN (Nextel) 2G / CDMA 1xRTT (Iusacell) 3G / WCDMA UMTS HSDPA (Telcel/Movistar/Iusa) EVDO (Iusacell) EVOLUTION (Nextel) LTE (Telcel/Movistar) 4G / OFDMA

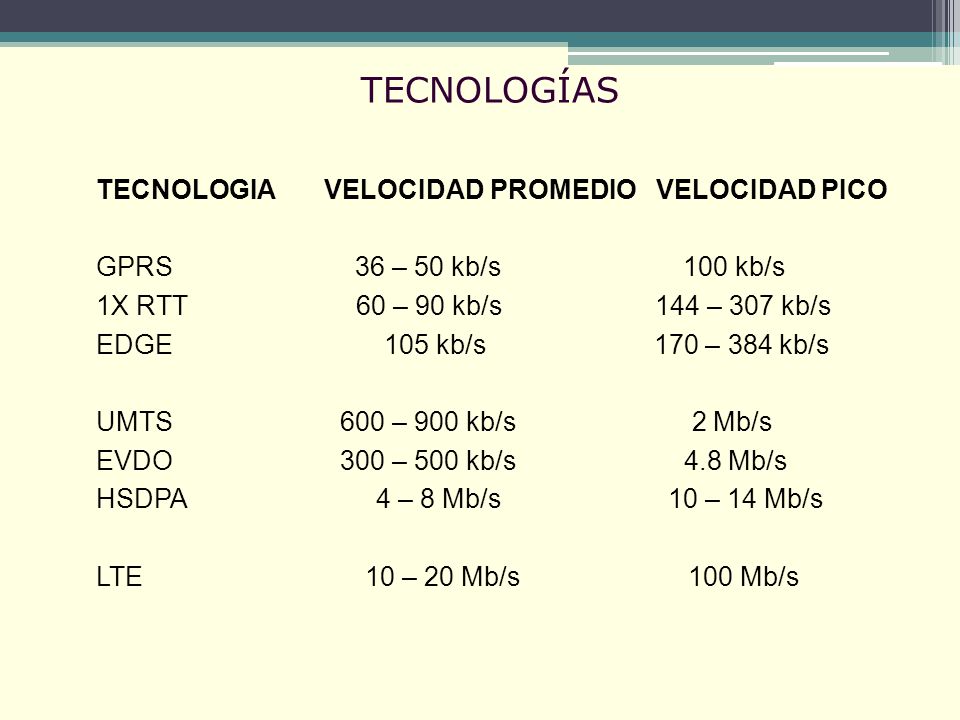

9 TECNOLOGÍAS TECNOLOGIA VELOCIDAD PROMEDIO VELOCIDAD PICO
GPRS – 50 kb/s kb/s 1X RTT – 90 kb/s – 307 kb/s EDGE kb/s – 384 kb/s UMTS – 900 kb/s Mb/s EVDO – 500 kb/s Mb/s HSDPA – 8 Mb/s – 14 Mb/s LTE – 20 Mb/s Mb/s

10 FRECUENCIAS DOWNLINK (DL) UPLINK (UL)
En un sistema Celular, no se habla de Frecuencias de Recepción (Rx) o Transmisión (Tx). En su lugar, se definen dos conceptos clave en telefonía móvil: DOWNLINK (DL) Es la frecuencia en la que transmite la Radio Base hacia el Teléfono. UPLINK (UL) Es la frecuencia en la que transmite el Teléfono hacia la Radio Base.

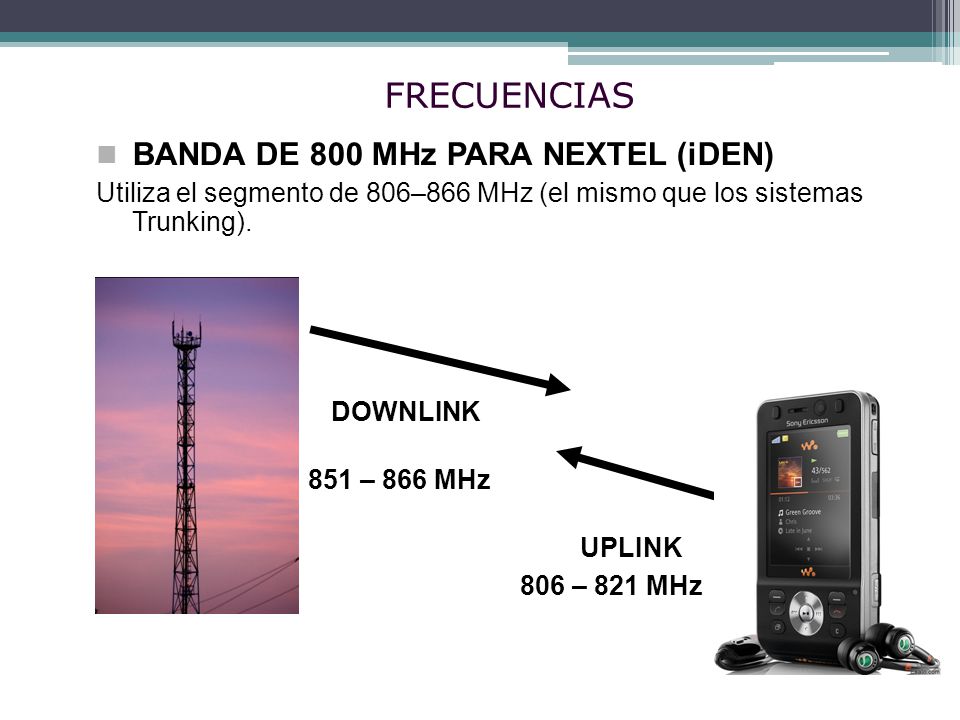

11 FRECUENCIAS BANDA DE 800 MHz PARA NEXTEL (iDEN)
Utiliza el segmento de 806–866 MHz (el mismo que los sistemas Trunking). DOWNLINK 851 – 866 MHz UPLINK 806 – 821 MHz

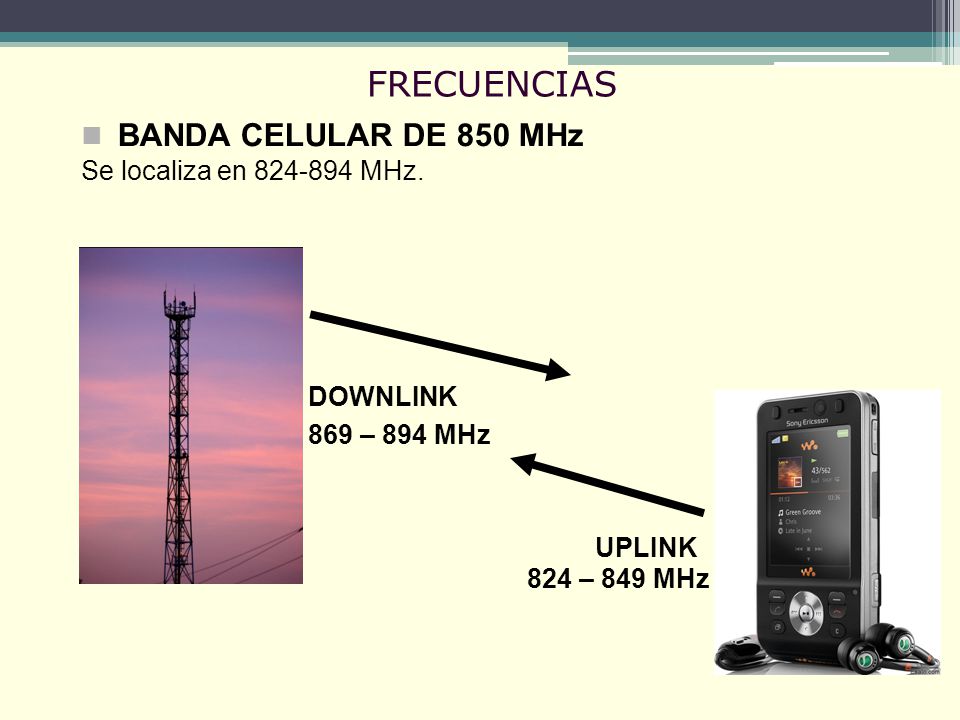

12 FRECUENCIAS BANDA CELULAR DE 850 MHz Se localiza en 824-894 MHz.
DOWNLINK 869 – 894 MHz UPLINK 824 – 849 MHz

13 FRECUENCIAS BANDA DE 1900 MHz (PCS) Maneja el rango de 1850-1990 MHz.
DOWNLINK 1930–1990 MHz UPLINK 1850–1910 MHz

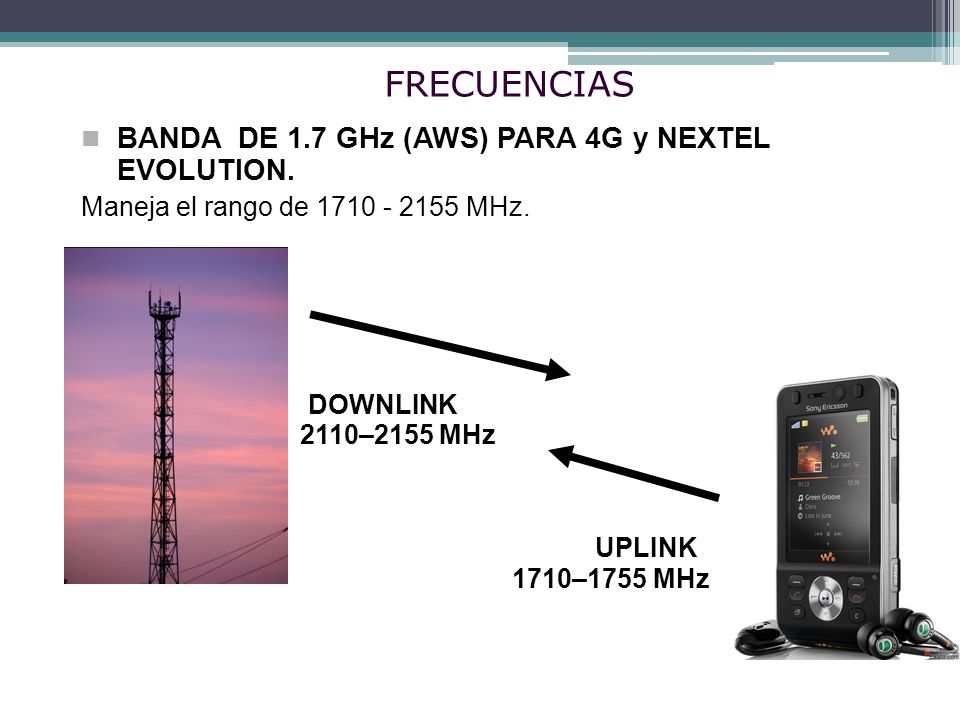

14 FRECUENCIAS BANDA DE 1.7 GHz (AWS) PARA 4G y NEXTEL EVOLUTION.
Maneja el rango de MHz. DOWNLINK 2110–2155 MHz UPLINK 1710–1755 MHz

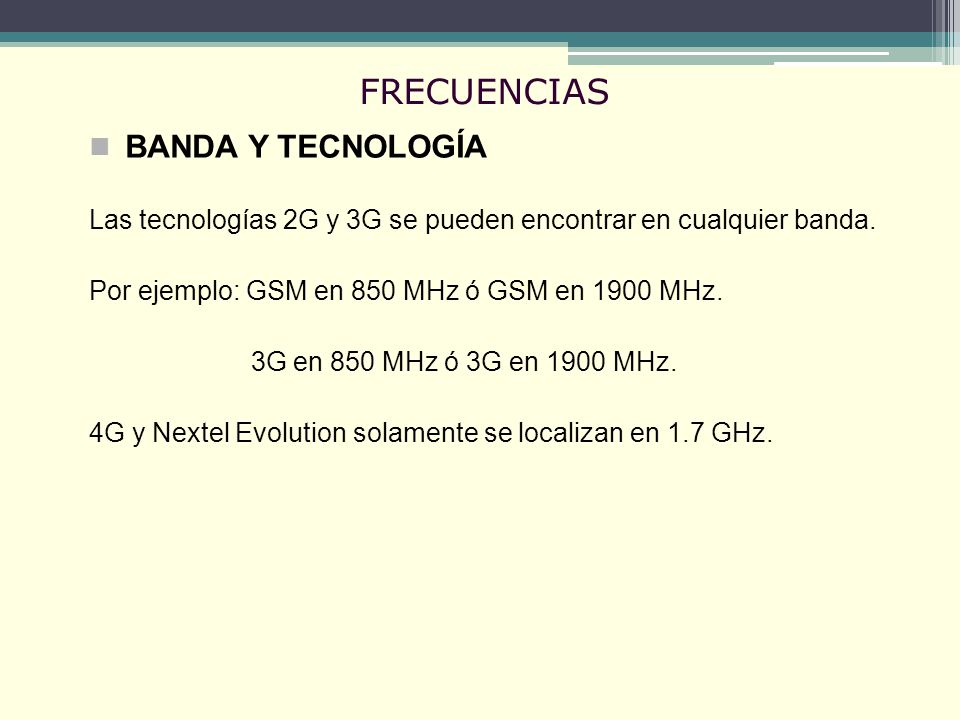

15 FRECUENCIAS BANDA Y TECNOLOGÍA
Las tecnologías 2G y 3G se pueden encontrar en cualquier banda. Por ejemplo: GSM en 850 MHz ó GSM en 1900 MHz. 3G en 850 MHz ó 3G en 1900 MHz. 4G y Nextel Evolution solamente se localizan en 1.7 GHz.

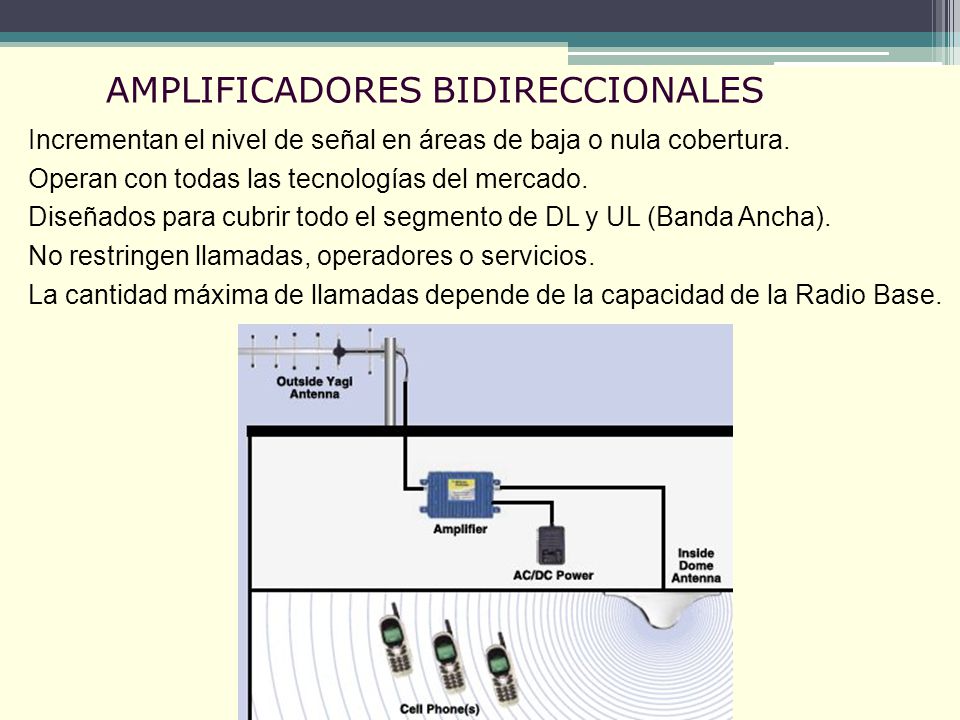

16 AMPLIFICADORES BIDIRECCIONALES
Incrementan el nivel de señal en áreas de baja o nula cobertura. Operan con todas las tecnologías del mercado. Diseñados para cubrir todo el segmento de DL y UL (Banda Ancha). No restringen llamadas, operadores o servicios. La cantidad máxima de llamadas depende de la capacidad de la Radio Base.

17 AMPLIFICADORES BIDIRECCIONALES
PRINCIPIO DOWNLINK AMPLIFICADOR GANANCIA: 70 dB Entrada: -60 dBm Salida: +10 dBm La salida depende del nivel de entrada. Por lo tanto, no es constante. Si baja la intensidad de la señal en el exterior, disminuye la cobertura, y viceversa.

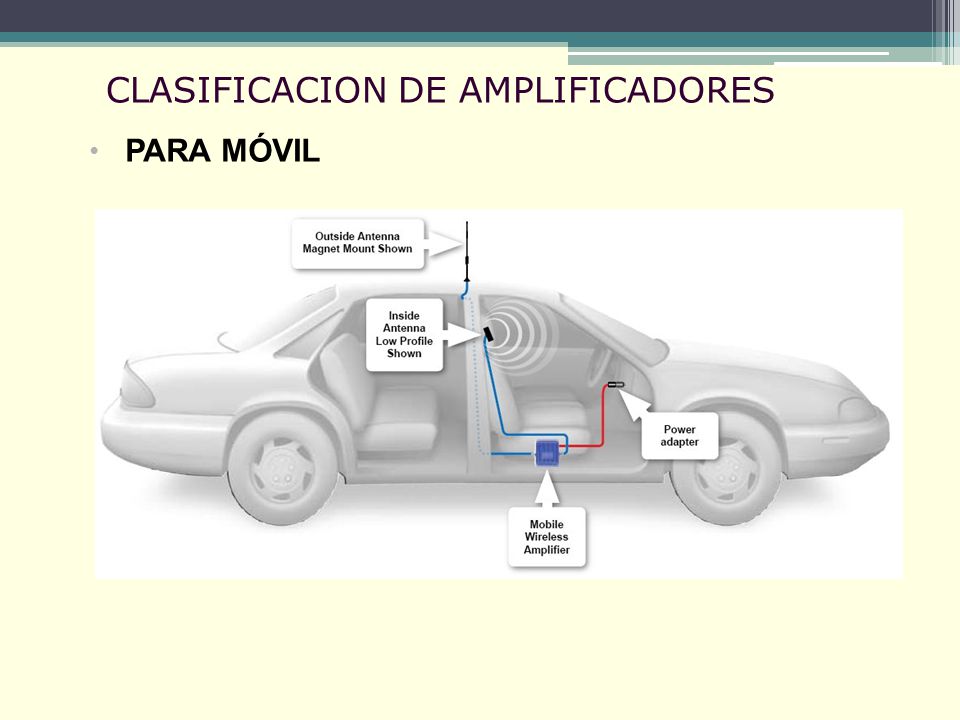

18 CLASIFICACION DE AMPLIFICADORES
PARA MÓVIL

19 CLASIFICACION DE AMPLIFICADORES
PARA EDIFICIO

20 CLASIFICACION DE AMPLIFICADORES
PARA EXTERIOR

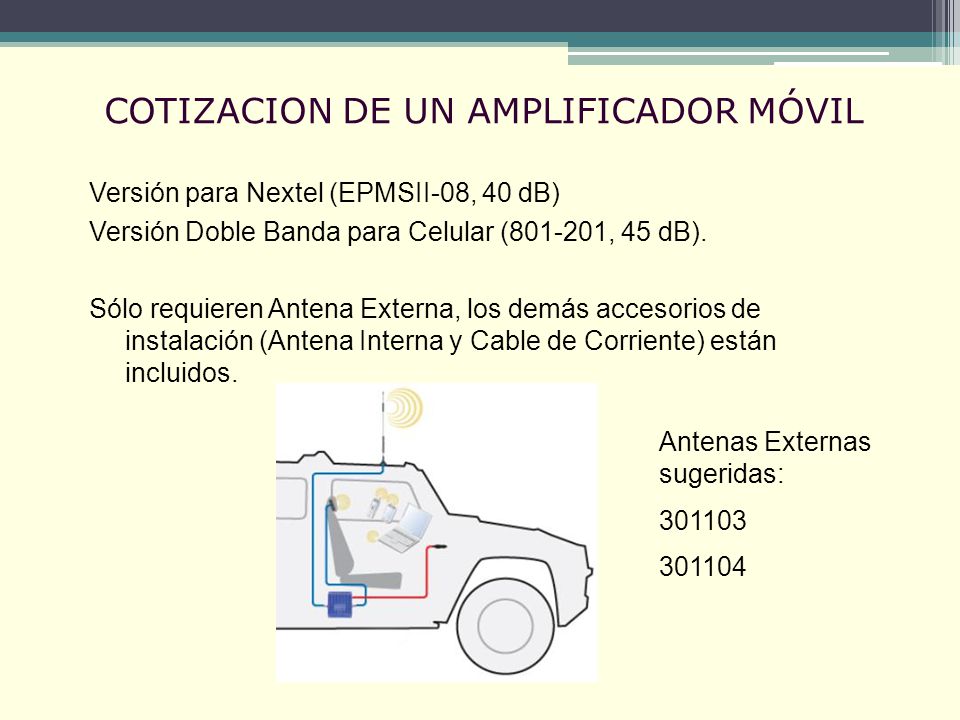

21 COTIZACION DE UN AMPLIFICADOR MÓVIL
Versión para Nextel (EPMSII-08, 40 dB) Versión Doble Banda para Celular ( , 45 dB). Sólo requieren Antena Externa, los demás accesorios de instalación (Antena Interna y Cable de Corriente) están incluidos. Antenas Externas sugeridas: 301103 301104

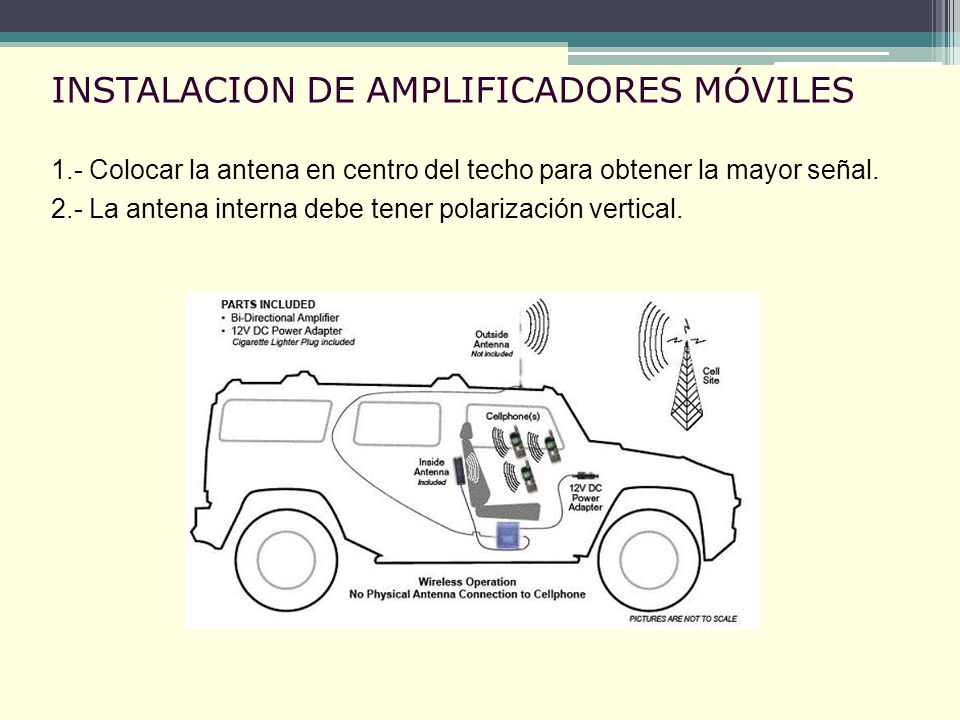

22 INSTALACION DE AMPLIFICADORES MÓVILES
1.- Colocar la antena en centro del techo para obtener la mayor señal. 2.- La antena interna debe tener polarización vertical.

23 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
1.- Qué servicio (operador) requiere el cliente? 2.- Qué tecnologías manejan los teléfonos del usuario?

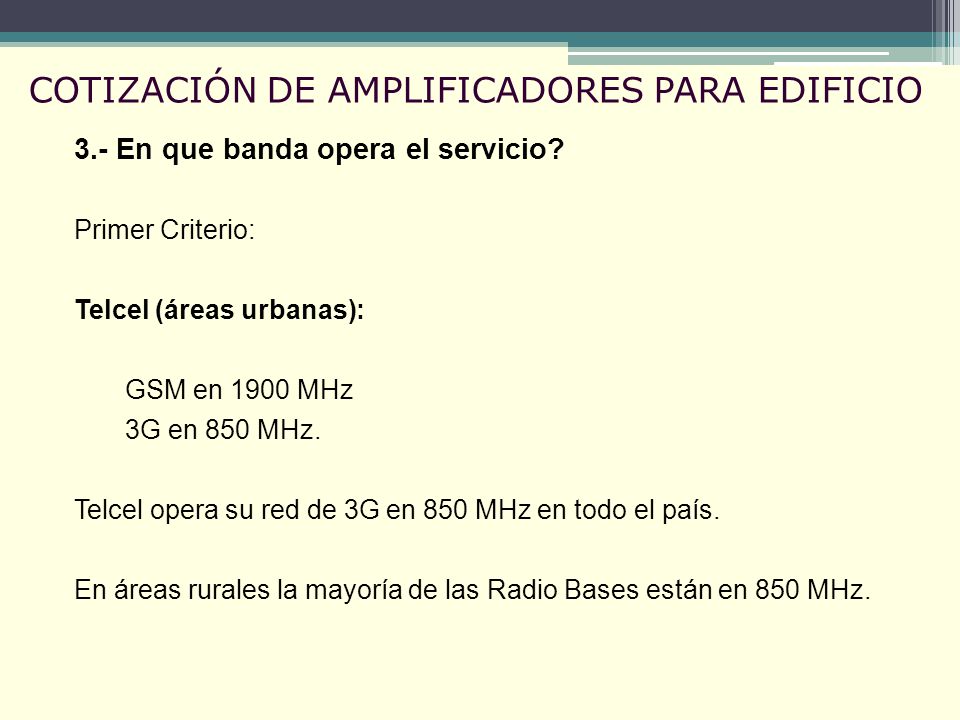

24 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
3.- En que banda opera el servicio? Primer Criterio: Telcel (áreas urbanas): GSM en 1900 MHz 3G en 850 MHz. Telcel opera su red de 3G en 850 MHz en todo el país. En áreas rurales la mayoría de las Radio Bases están en 850 MHz.

25 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
3.- En qué banda opera el servicio? Cell Band para Blackberry 3G serie Curve y Bold. Se descarga sin costo en: Es la única aplicación que directamente muestra la banda.

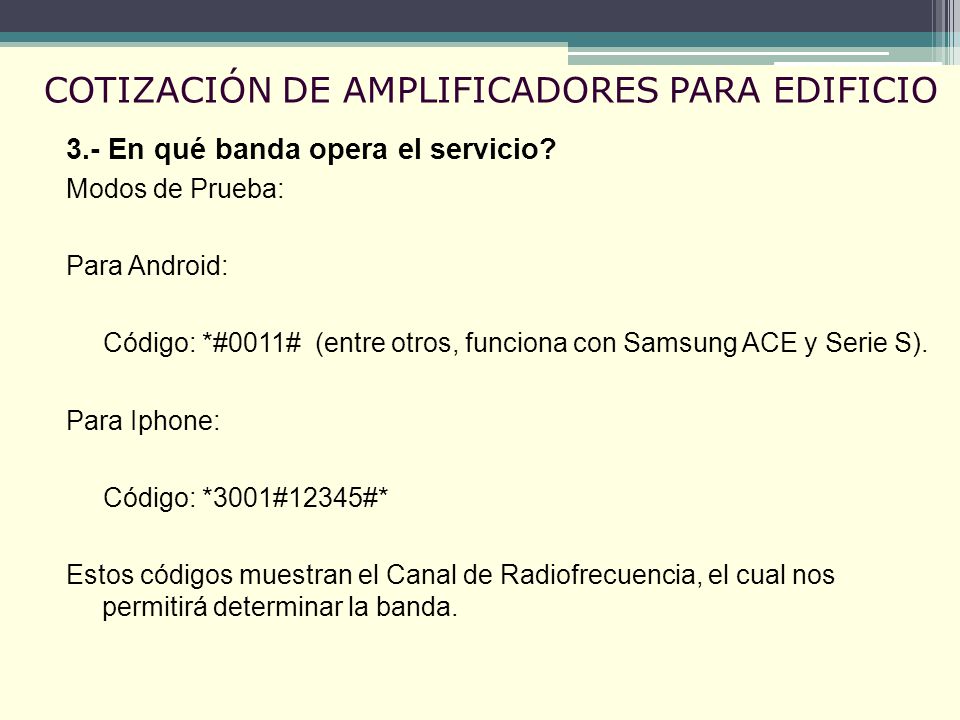

26 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
3.- En qué banda opera el servicio? Modos de Prueba: Para Android: Código: *#0011# (entre otros, funciona con Samsung ACE y Serie S). Para Iphone: Código: *3001#12345#* Estos códigos muestran el Canal de Radiofrecuencia, el cual nos permitirá determinar la banda.

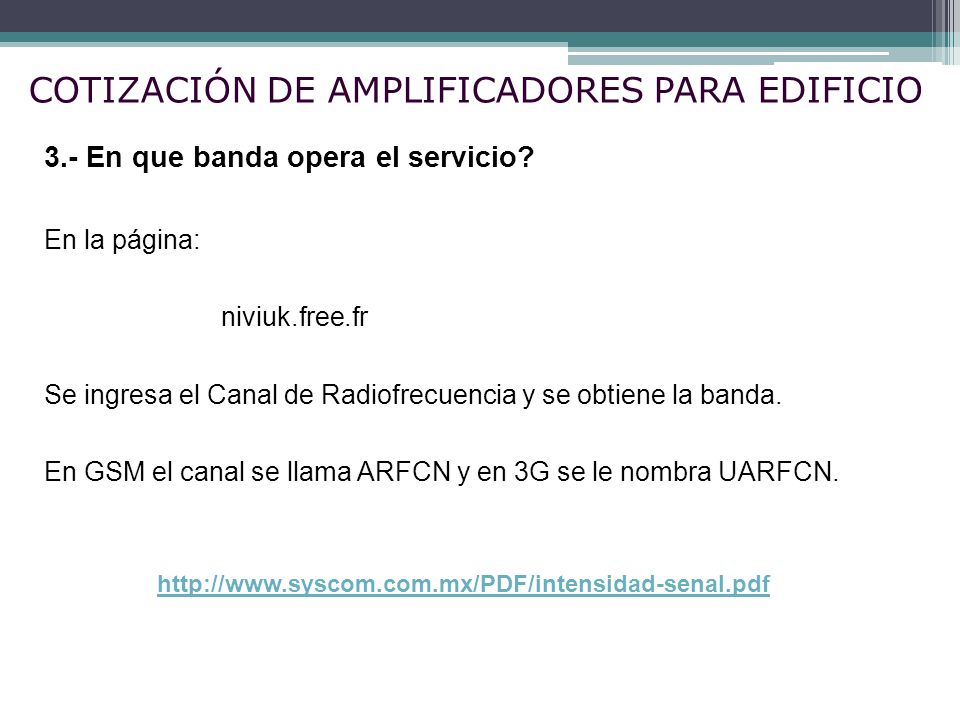

27 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
3.- En que banda opera el servicio? En la página: niviuk.free.fr Se ingresa el Canal de Radiofrecuencia y se obtiene la banda. En GSM el canal se llama ARFCN y en 3G se le nombra UARFCN.

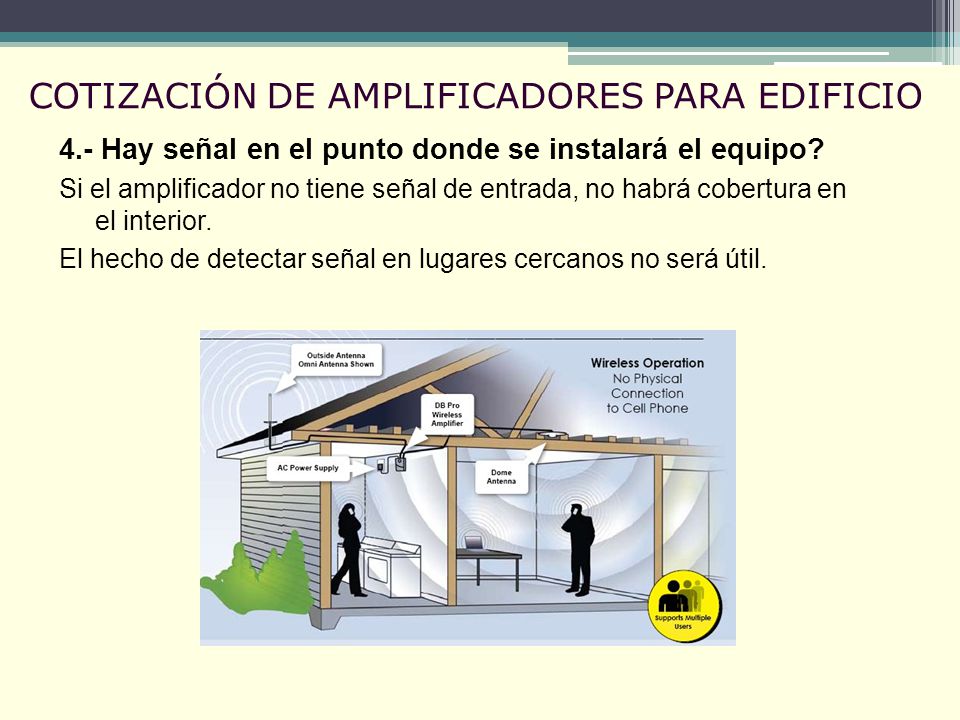

28 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
4.- Hay señal en el punto donde se instalará el equipo? Si el amplificador no tiene señal de entrada, no habrá cobertura en el interior. El hecho de detectar señal en lugares cercanos no será útil.

29 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
4.- Calidad de la Señal? a) -50 a -75 dBm: Buena señal. b) -75 a -85 dBm: Aceptable. c) -85 a -95 dBm: Débil, suficiente para establecer una llamada. d) -95 a -100 dBm: Llamada con interrupciones. e) Menor a -100 dBm: Se corta la llamada. El nivel mínimo que debe captar la antena externa para que el amplificador entregue salida es -100 dBm.

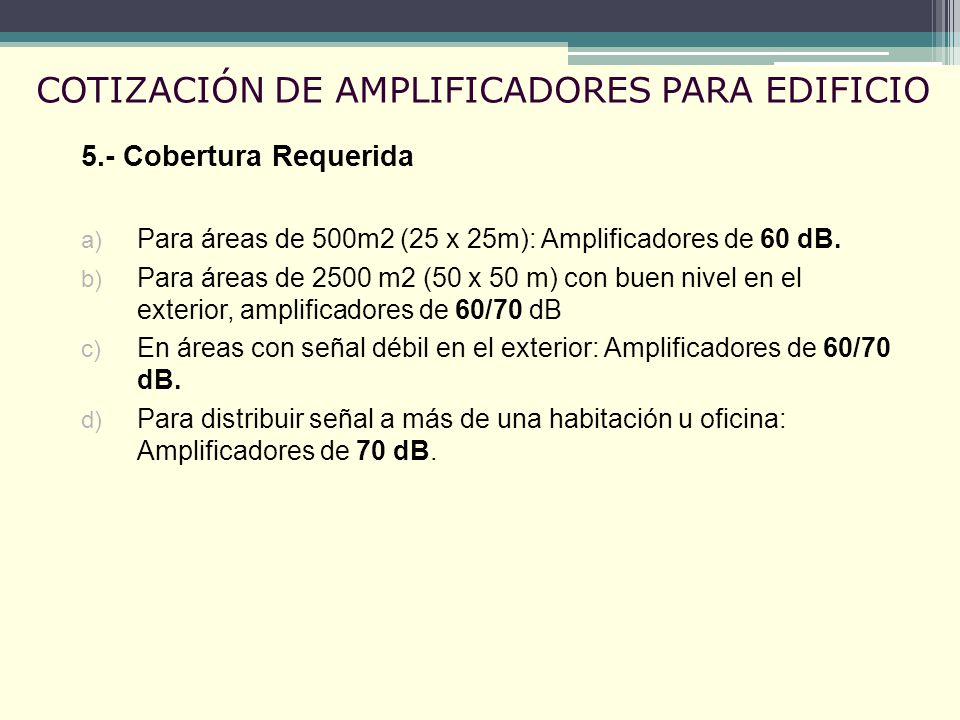

30 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
5.- Cobertura Requerida Para áreas de 500m2 (25 x 25m): Amplificadores de 60 dB. Para áreas de 2500 m2 (50 x 50 m) con buen nivel en el exterior, amplificadores de 60/70 dB En áreas con señal débil en el exterior: Amplificadores de 60/70 dB. Para distribuir señal a más de una habitación u oficina: Amplificadores de 70 dB.

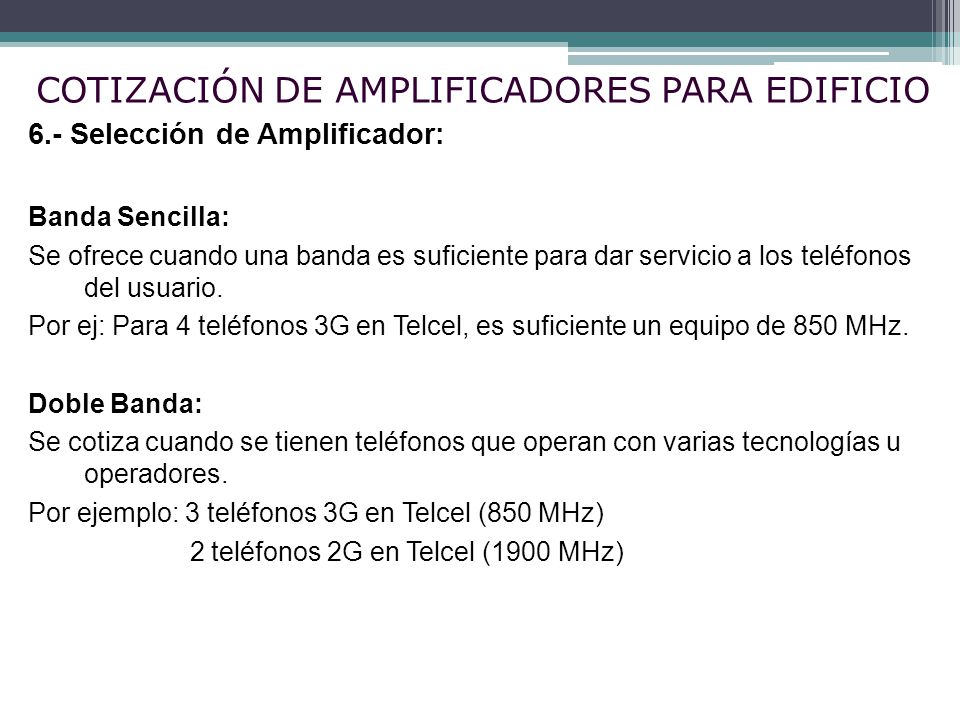

31 COTIZACIÓN DE AMPLIFICADORES PARA EDIFICIO
6.- Selección de Amplificador: Banda Sencilla: Se ofrece cuando una banda es suficiente para dar servicio a los teléfonos del usuario. Por ej: Para 4 teléfonos 3G en Telcel, es suficiente un equipo de 850 MHz. Doble Banda: Se cotiza cuando se tienen teléfonos que operan con varias tecnologías u operadores. Por ejemplo: 3 teléfonos 3G en Telcel (850 MHz) 2 teléfonos 2G en Telcel (1900 MHz)

32 COBERTURA La clave en la instalación es obtener la máxima potencia.
La potencia radiada está en función de la señal recibida y todos los elementos del sistema. Antena Externa (15 dBi) Intensidad de Señal (-60 dBm) Antena Interna (5 dBi) 70 dB Cable Coaxial (-1 dB) Cable Coaxial (-1 dB) Potencia Radiada : 28 dBm

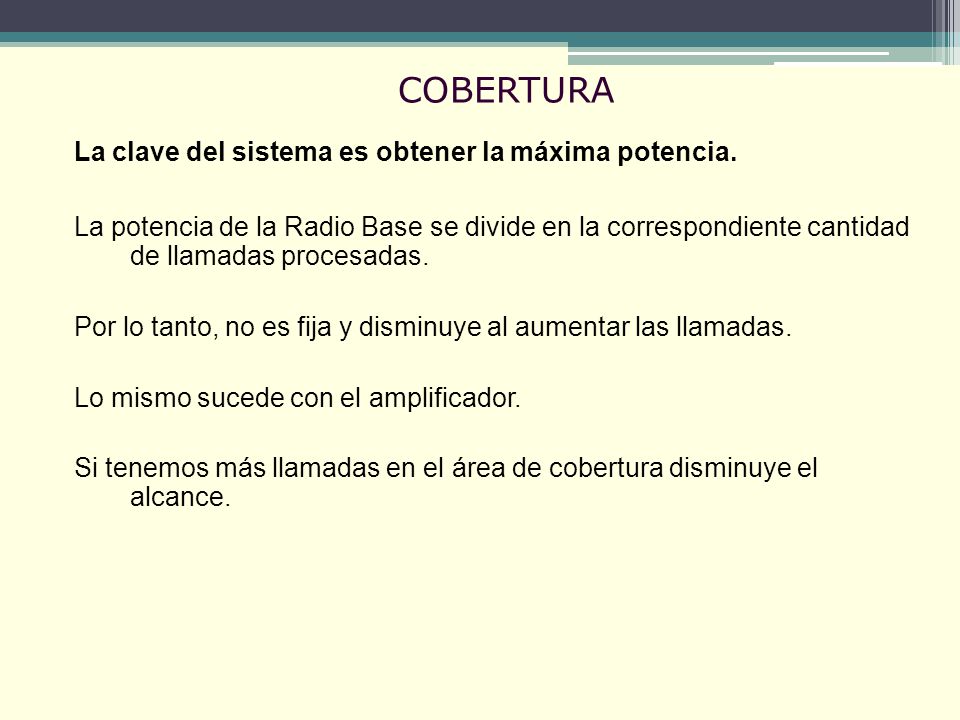

33 COBERTURA La clave del sistema es obtener la máxima potencia.
La potencia de la Radio Base se divide en la correspondiente cantidad de llamadas procesadas. Por lo tanto, no es fija y disminuye al aumentar las llamadas. Lo mismo sucede con el amplificador. Si tenemos más llamadas en el área de cobertura disminuye el alcance.

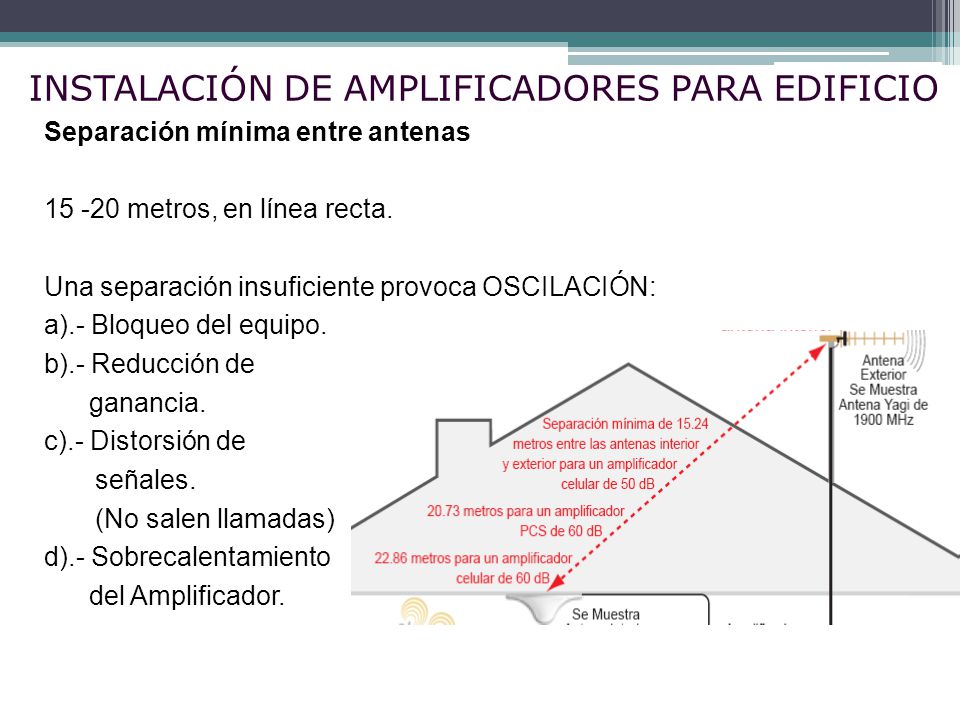

34 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Separación mínima entre antenas metros, en línea recta. Una separación insuficiente provoca OSCILACIÓN: a).- Bloqueo del equipo. b).- Reducción de ganancia. c).- Distorsión de señales. (No salen llamadas) d).- Sobrecalentamiento del Amplificador.

35 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Separación mínima entre antenas Indicador de Alarma: Verde: Operación Normal. Naranja: Oscilación (requiere mayor aislamiento entre antenas). No se presenta bloqueo pero puede distorsionar las señales y evitar el procesamiento de llamadas. Rojo: Bloqueo. No hay salida de potencia por el alto nivel de oscilación.

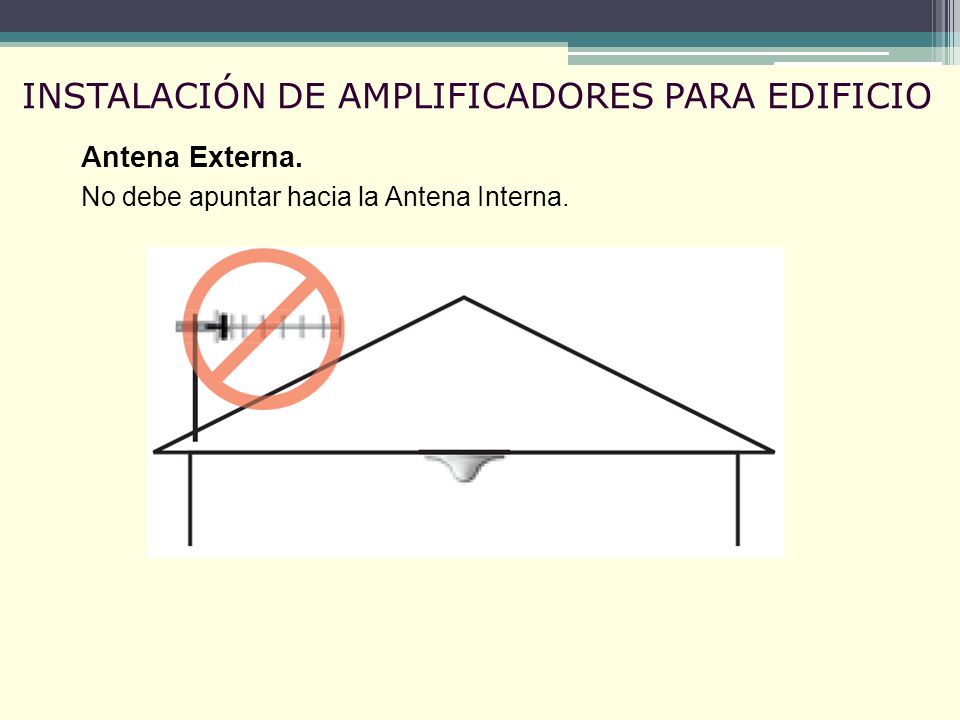

36 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Antena Externa. No debe apuntar hacia la Antena Interna.

37 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Antena Interna Encontrar el punto que brinde la mayor cobertura. Para áreas cuadradas, se puede utilizar una antena tipo Domo Omnidireccional. Se instala en el techo.

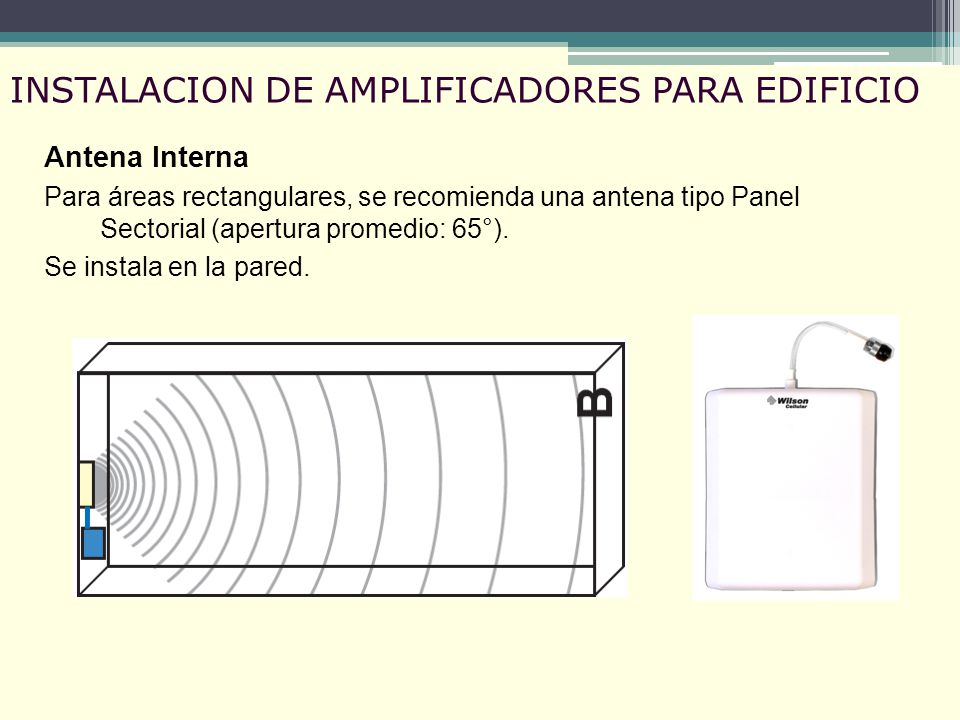

38 INSTALACION DE AMPLIFICADORES PARA EDIFICIO
Antena Interna Para áreas rectangulares, se recomienda una antena tipo Panel Sectorial (apertura promedio: 65°). Se instala en la pared.

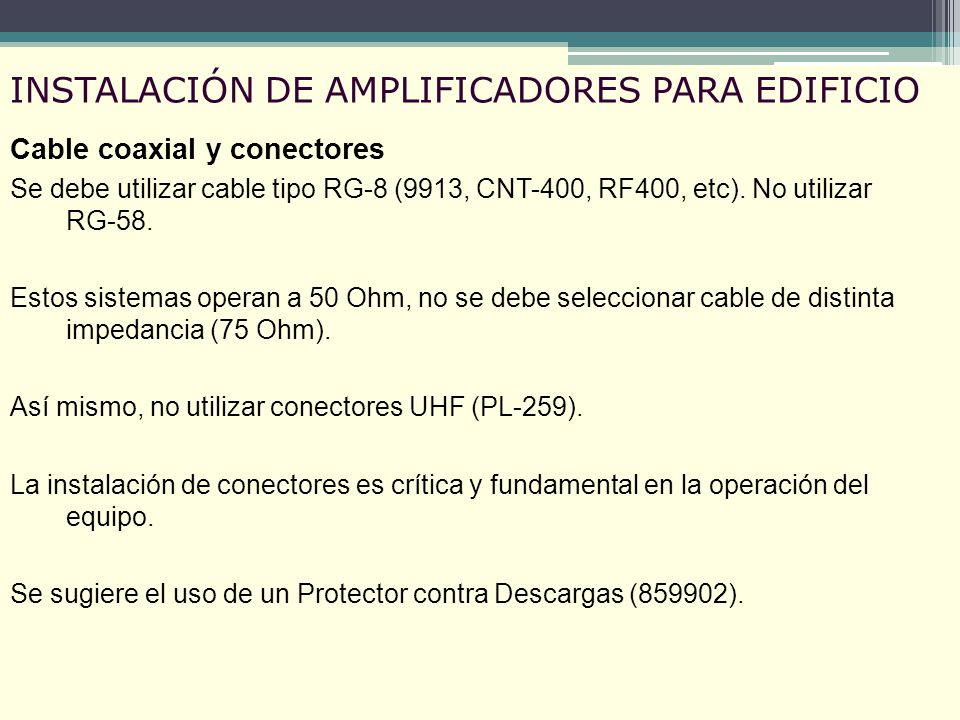

39 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Cable coaxial y conectores Se debe utilizar cable tipo RG-8 (9913, CNT-400, RF400, etc). No utilizar RG-58. Estos sistemas operan a 50 Ohm, no se debe seleccionar cable de distinta impedancia (75 Ohm). Así mismo, no utilizar conectores UHF (PL-259). La instalación de conectores es crítica y fundamental en la operación del equipo. Se sugiere el uso de un Protector contra Descargas (859902).

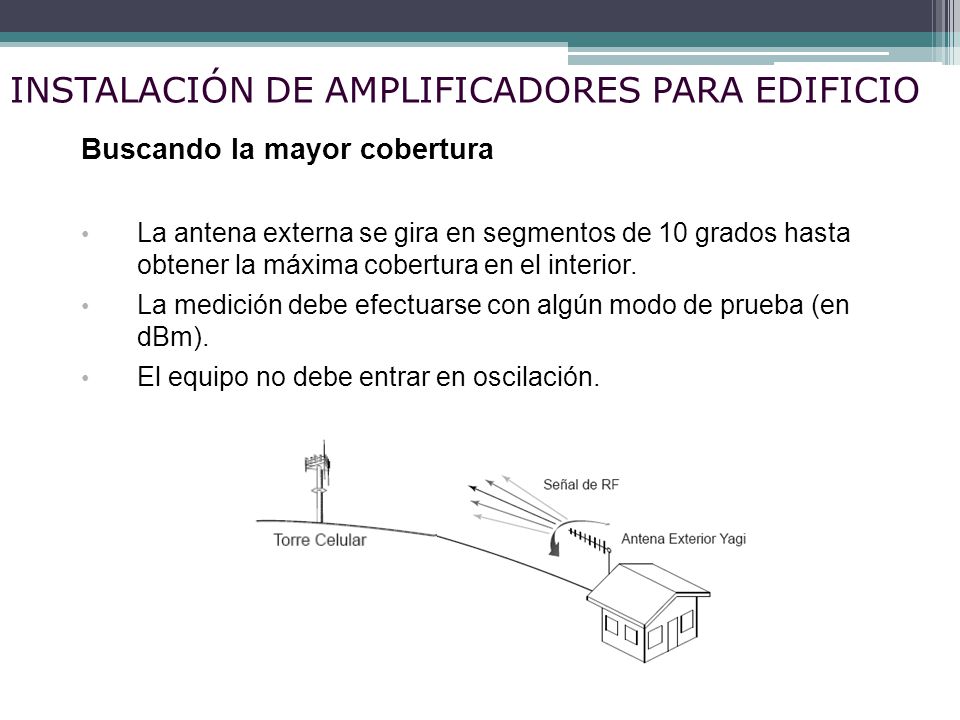

40 INSTALACIÓN DE AMPLIFICADORES PARA EDIFICIO
Buscando la mayor cobertura La antena externa se gira en segmentos de 10 grados hasta obtener la máxima cobertura en el interior. La medición debe efectuarse con algún modo de prueba (en dBm). El equipo no debe entrar en oscilación.

41 DISTRIBUCIÓN DE SEÑAL Se colocan dos o más antenas para distribuir la señal de acuerdo a la estructura del edificio (paredes u obstrucciones). No hay una longitud máxima de cables, solamente considerar que mayor longitud, la pérdida se incrementa.

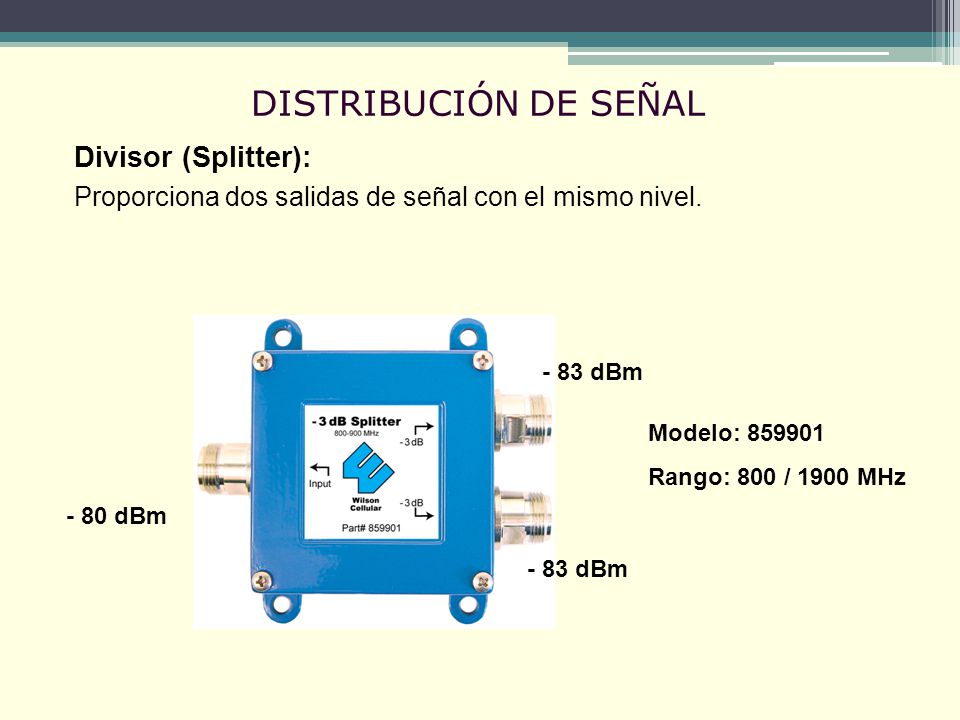

42 DISTRIBUCIÓN DE SEÑAL Divisor (Splitter):
Proporciona dos salidas de señal con el mismo nivel. - 83 dBm Modelo: Rango: 800 / 1900 MHz - 80 dBm - 83 dBm

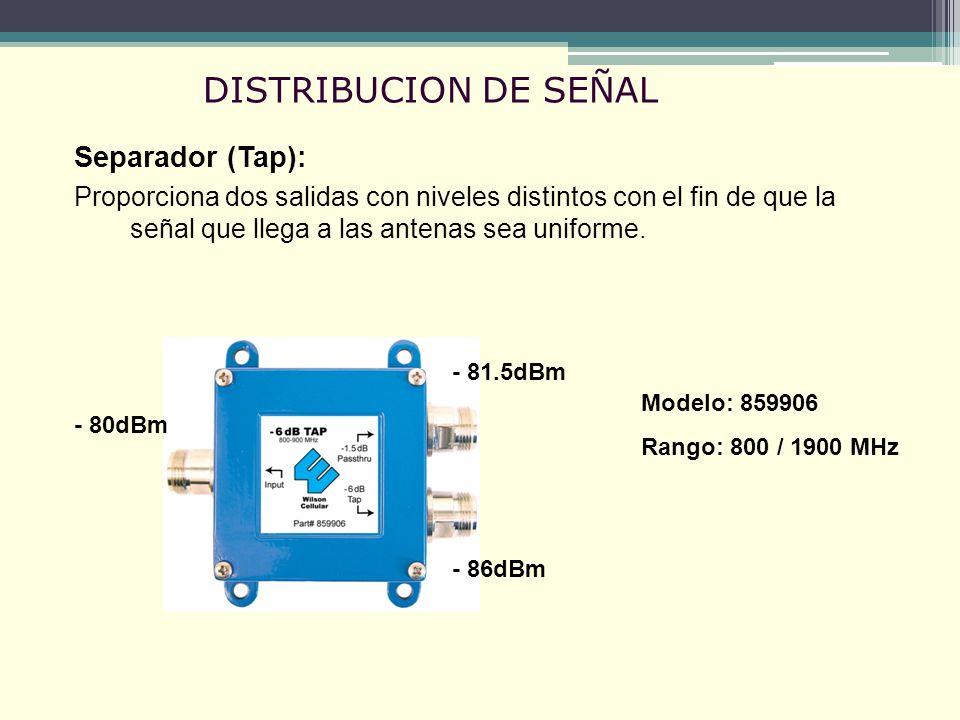

43 DISTRIBUCION DE SEÑAL Separador (Tap):
Proporciona dos salidas con niveles distintos con el fin de que la señal que llega a las antenas sea uniforme. - 81.5dBm Modelo: Rango: 800 / 1900 MHz - 80dBm - 86dBm

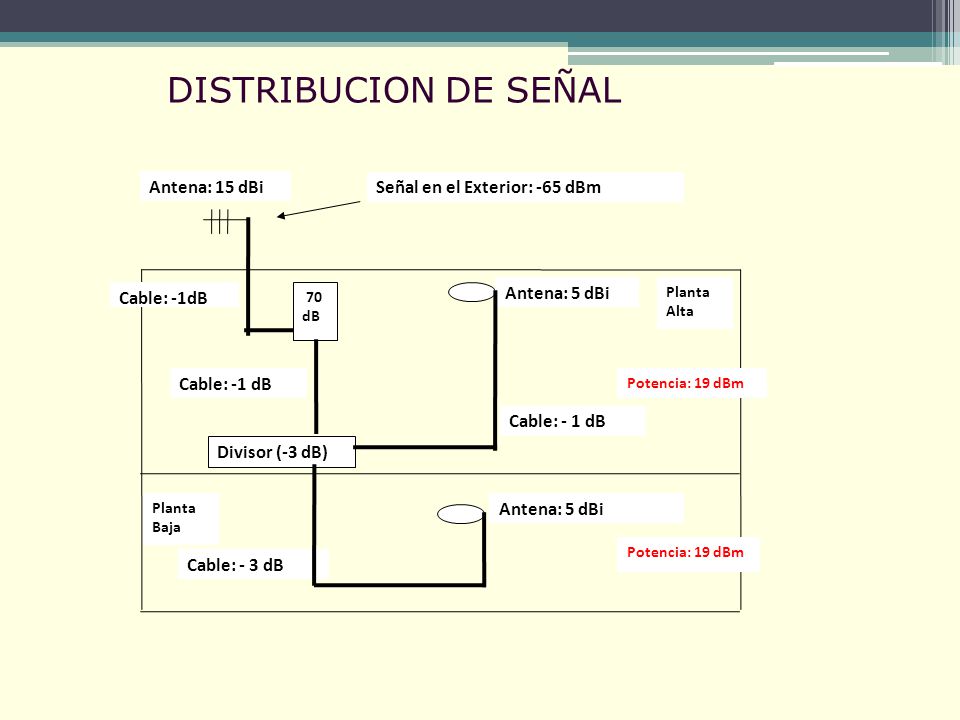

44 DISTRIBUCION DE SEÑAL Antena: 15 dBi Señal en el Exterior: -65 dBm
Cable: -1dB 70 dB Antena: 5 dBi Planta Alta Cable: -1 dB Potencia: 19 dBm Cable: - 1 dB Divisor (-3 dB) Planta Baja Antena: 5 dBi Potencia: 19 dBm Cable: - 3 dB

45 AMPLIFICADOR DOBLE BANDA
Diplexer 859922 Se evita el uso dos antenas y el diplexer, al instalar una Antena Logarítmica.

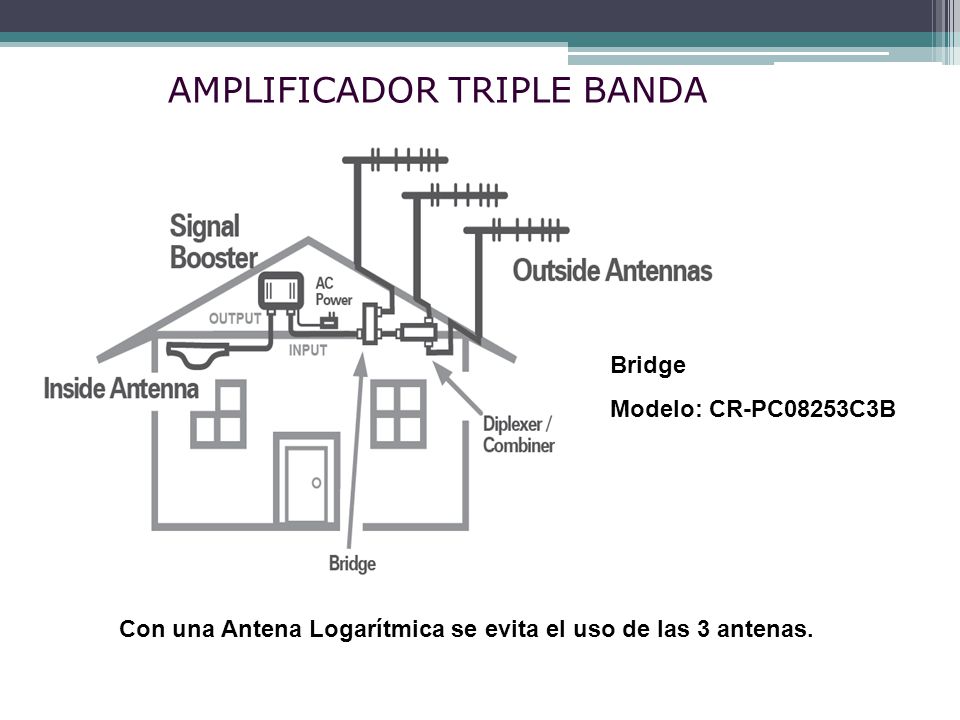

46 AMPLIFICADOR TRIPLE BANDA
Bridge Modelo: CR-PC08253C3B Con una Antena Logarítmica se evita el uso de las 3 antenas.

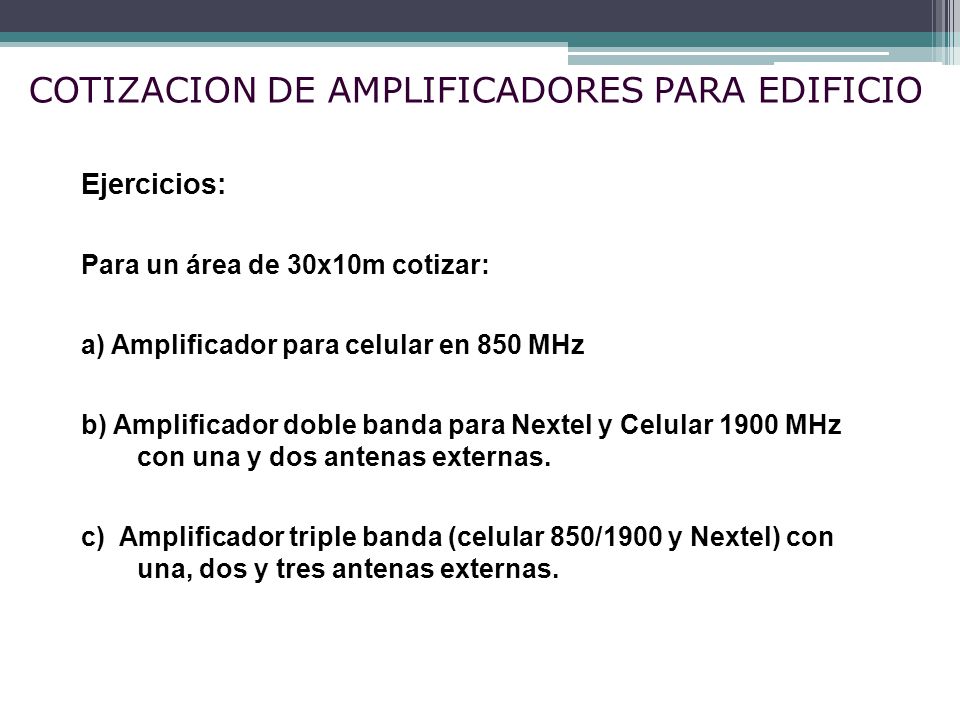

47 COTIZACION DE AMPLIFICADORES PARA EDIFICIO
Ejercicios: Para un área de 30x10m cotizar: a) Amplificador para celular en 850 MHz b) Amplificador doble banda para Nextel y Celular 1900 MHz con una y dos antenas externas. c) Amplificador triple banda (celular 850/1900 y Nextel) con una, dos y tres antenas externas.

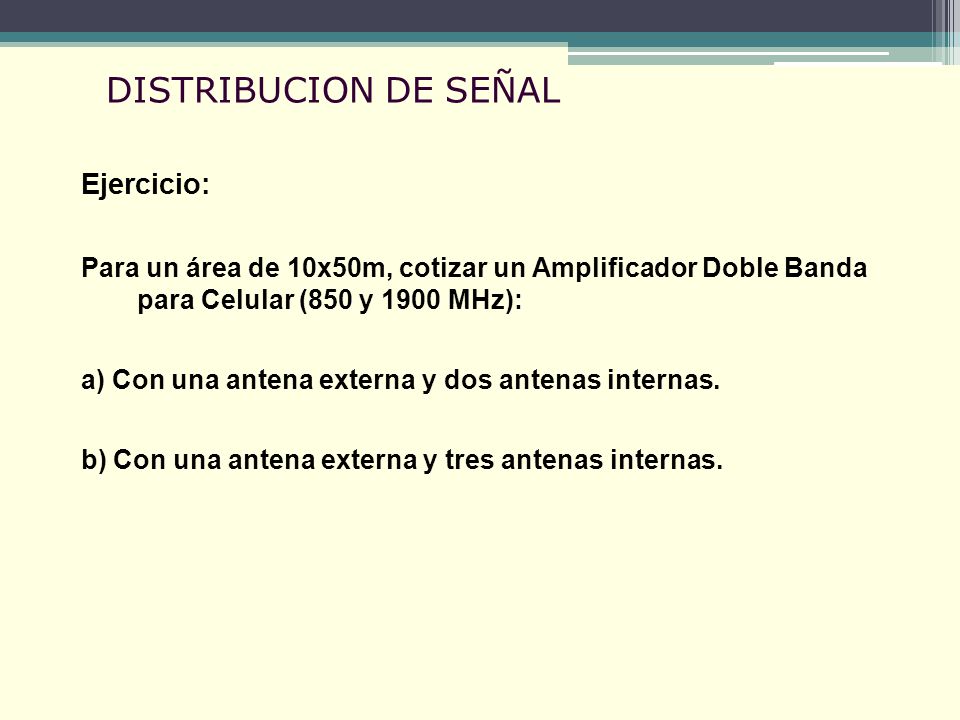

48 DISTRIBUCION DE SEÑAL Ejercicio:
Para un área de 10x50m, cotizar un Amplificador Doble Banda para Celular (850 y 1900 MHz): a) Con una antena externa y dos antenas internas. b) Con una antena externa y tres antenas internas.

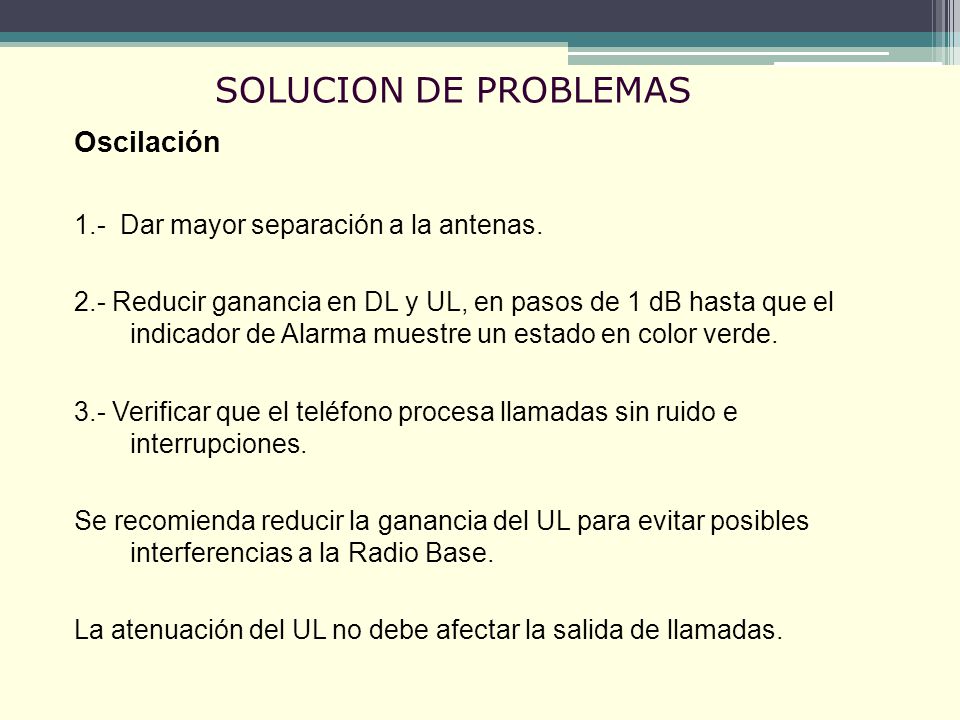

49 SOLUCION DE PROBLEMAS Oscilación
1.- Dar mayor separación a la antenas. 2.- Reducir ganancia en DL y UL, en pasos de 1 dB hasta que el indicador de Alarma muestre un estado en color verde. 3.- Verificar que el teléfono procesa llamadas sin ruido e interrupciones. Se recomienda reducir la ganancia del UL para evitar posibles interferencias a la Radio Base. La atenuación del UL no debe afectar la salida de llamadas.

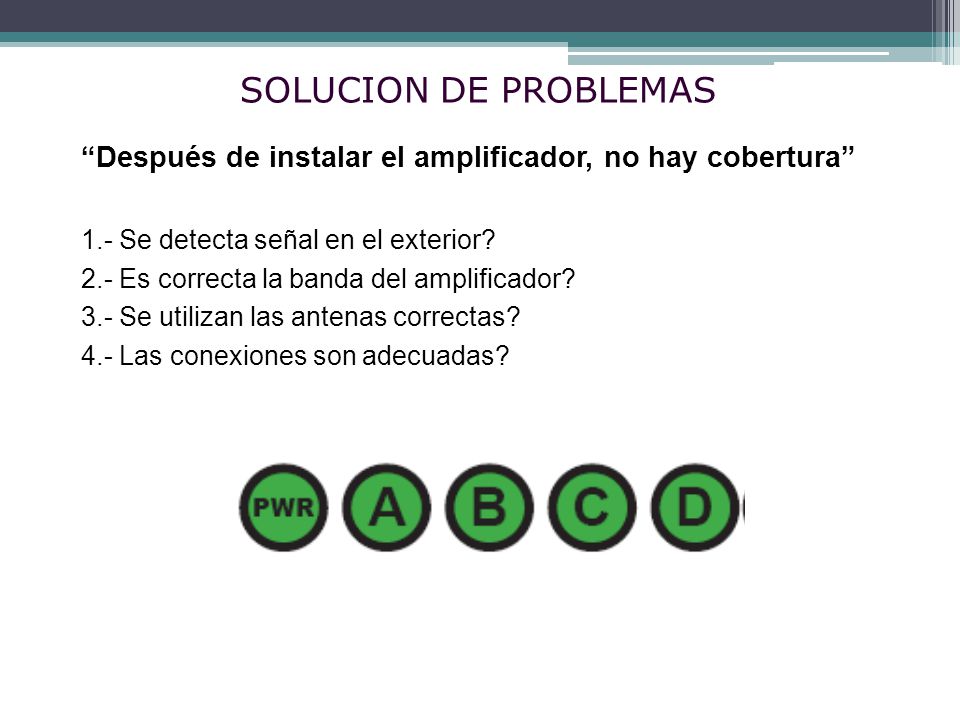

50 SOLUCION DE PROBLEMAS “Después de instalar el amplificador, no hay cobertura” 1.- Se detecta señal en el exterior? 2.- Es correcta la banda del amplificador? 3.- Se utilizan las antenas correctas? 4.- Las conexiones son adecuadas?

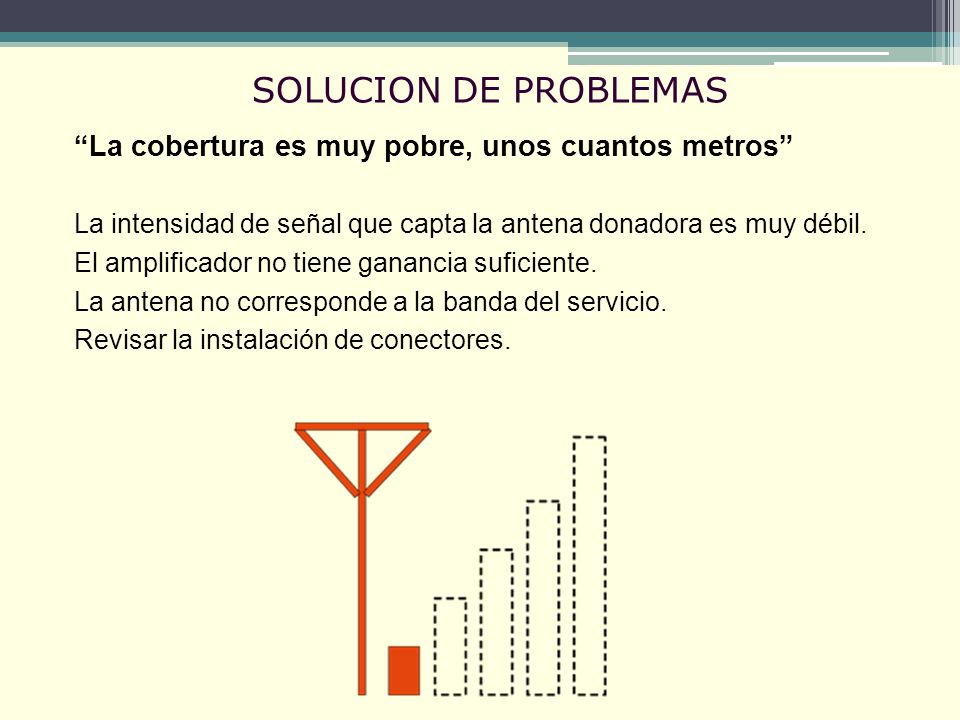

51 SOLUCION DE PROBLEMAS “La cobertura es muy pobre, unos cuantos metros”
La intensidad de señal que capta la antena donadora es muy débil. El amplificador no tiene ganancia suficiente. La antena no corresponde a la banda del servicio. Revisar la instalación de conectores.

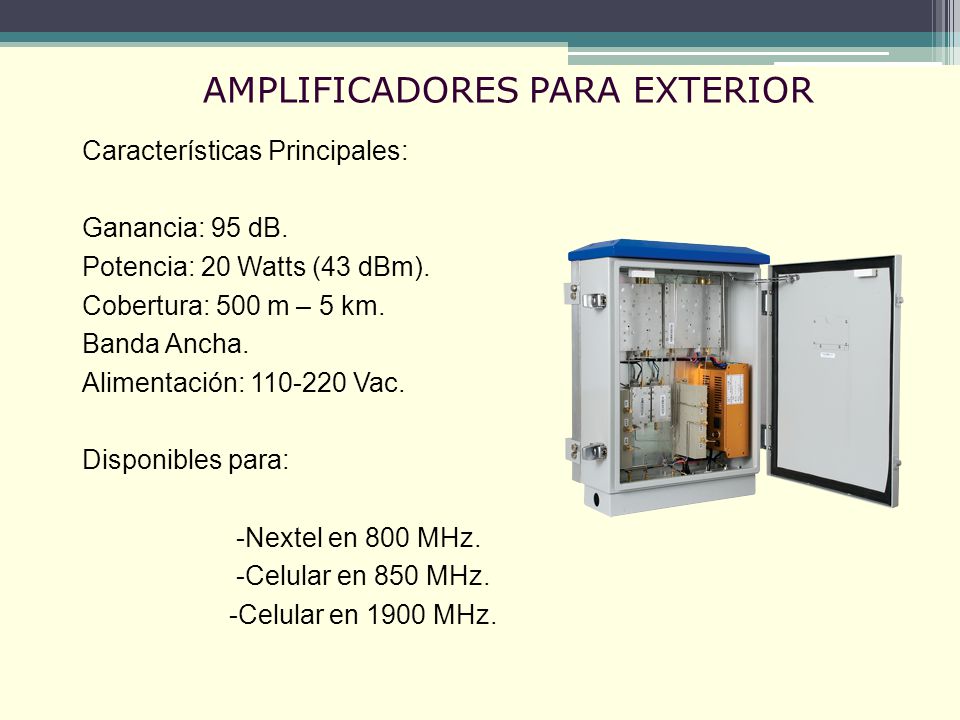

52 AMPLIFICADORES PARA EXTERIOR
Características Principales: Ganancia: 95 dB. Potencia: 20 Watts (43 dBm). Cobertura: 500 m – 5 km. Banda Ancha. Alimentación: Vac. Disponibles para: -Nextel en 800 MHz. -Celular en 850 MHz. -Celular en 1900 MHz.

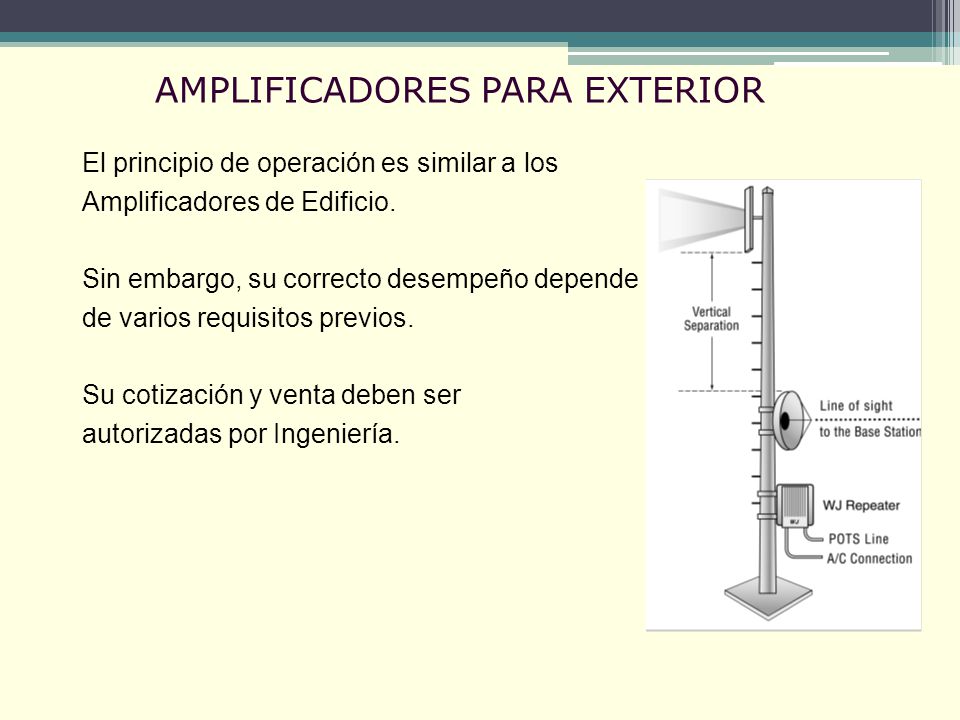

53 AMPLIFICADORES PARA EXTERIOR
El principio de operación es similar a los Amplificadores de Edificio. Sin embargo, su correcto desempeño depende de varios requisitos previos. Su cotización y venta deben ser autorizadas por Ingeniería.

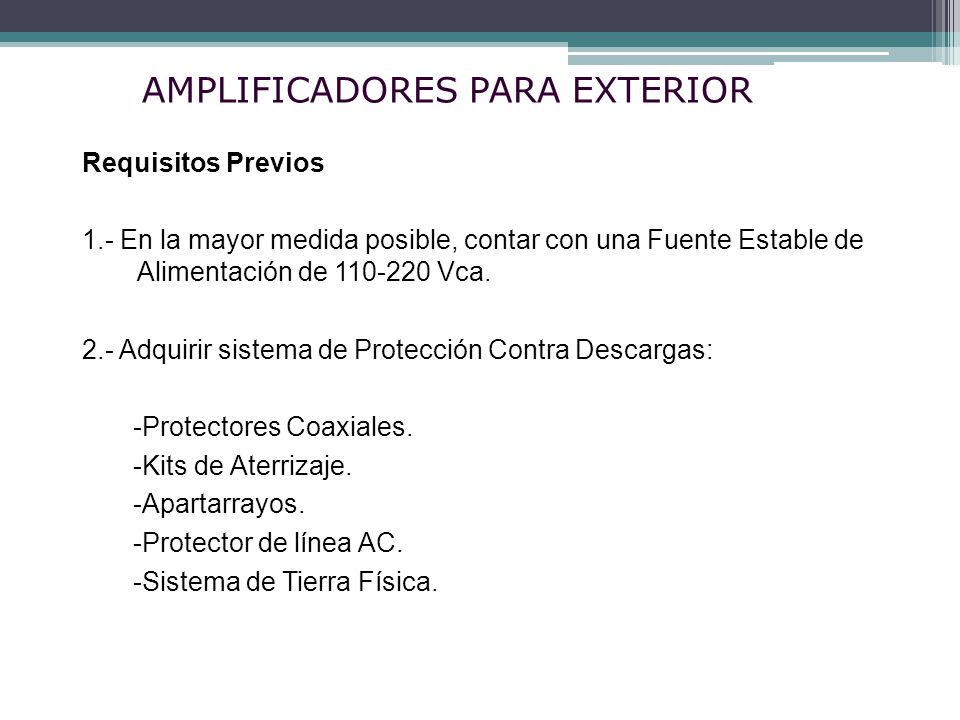

54 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos 1.- En la mayor medida posible, contar con una Fuente Estable de Alimentación de Vca. 2.- Adquirir sistema de Protección Contra Descargas: -Protectores Coaxiales. -Kits de Aterrizaje. -Apartarrayos. -Protector de línea AC. -Sistema de Tierra Física.

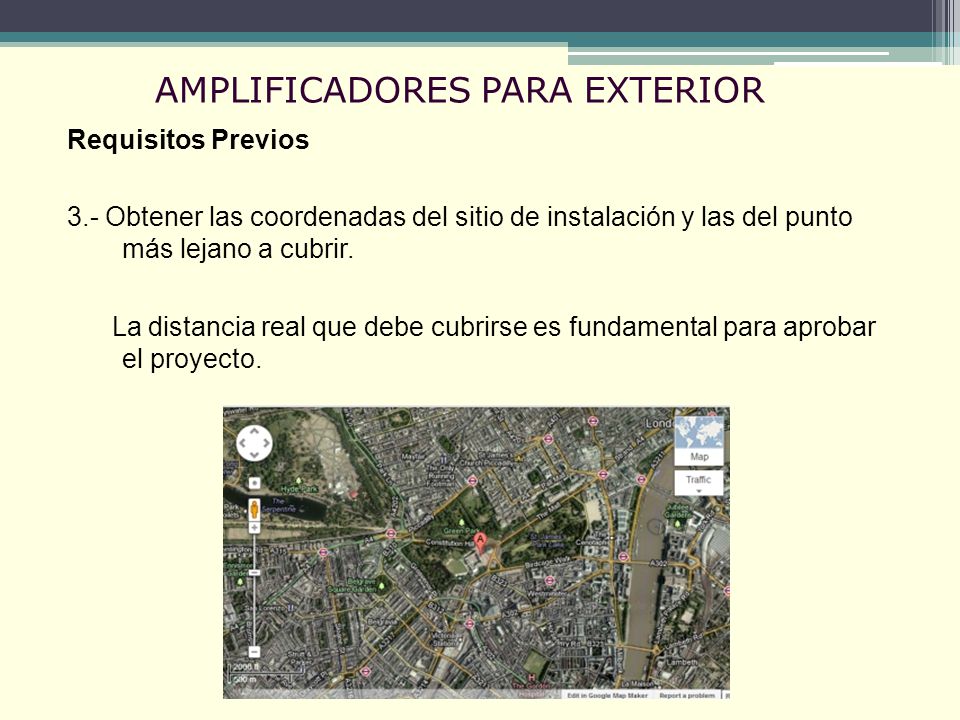

55 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos 3.- Obtener las coordenadas del sitio de instalación y las del punto más lejano a cubrir. La distancia real que debe cubrirse es fundamental para aprobar el proyecto.

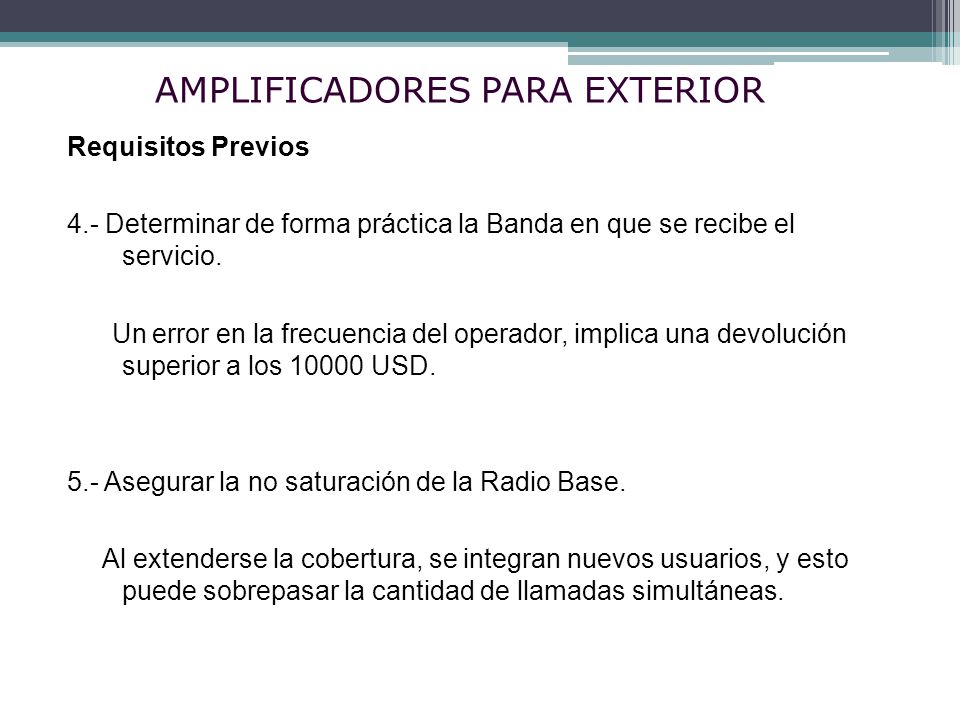

56 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos 4.- Determinar de forma práctica la Banda en que se recibe el servicio. Un error en la frecuencia del operador, implica una devolución superior a los USD. 5.- Asegurar la no saturación de la Radio Base. Al extenderse la cobertura, se integran nuevos usuarios, y esto puede sobrepasar la cantidad de llamadas simultáneas.

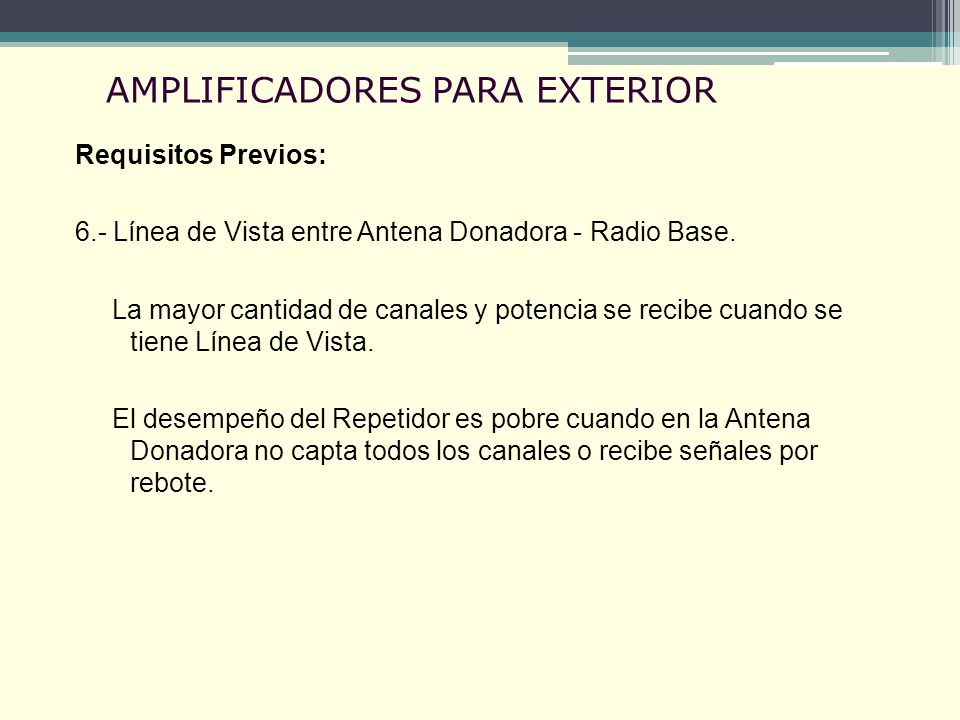

57 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos: 6.- Línea de Vista entre Antena Donadora - Radio Base. La mayor cantidad de canales y potencia se recibe cuando se tiene Línea de Vista. El desempeño del Repetidor es pobre cuando en la Antena Donadora no capta todos los canales o recibe señales por rebote.

58 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos: 7.- Intensidad de Señal ESTABLE en Antena Donadora: ≥ 80 dBm (de preferencia -70 dBm). Este parámetro (al igual que la Línea de Vista), son los que definen el alcance del repetidor. Un nivel de -85 dBm puede dar alcances promedio de km. Un nivel de -70 dBm brinda una cobertura cercana a los 5 km. Señales bajas (-95 dBm) limitan el alcance a unos 500 m y el repetidor es forzado a entregar la máxima potencia.

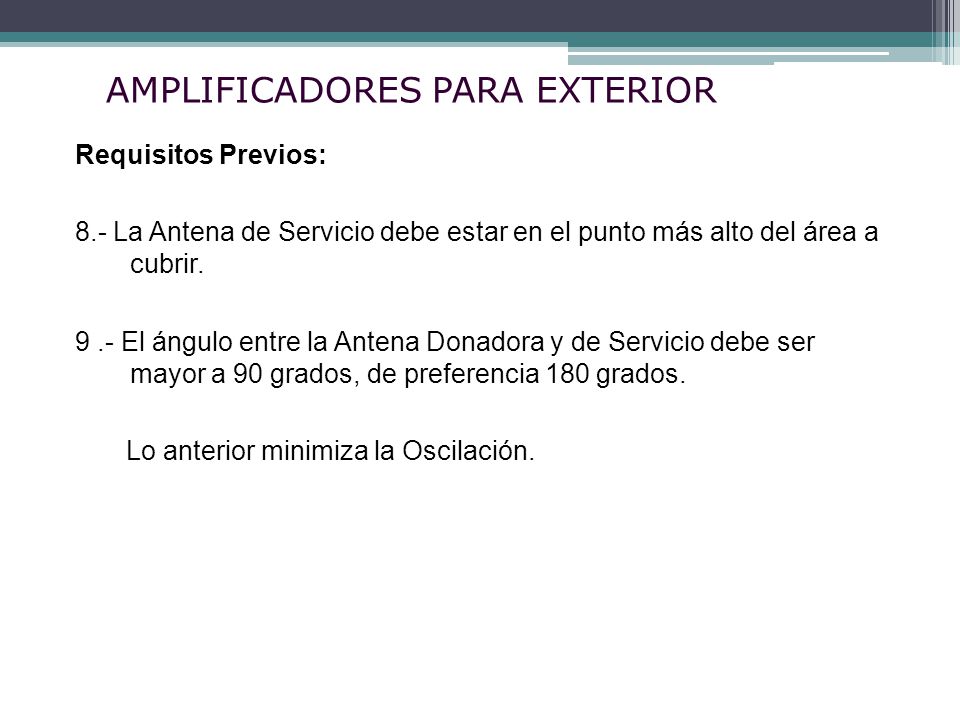

59 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos: 8.- La Antena de Servicio debe estar en el punto más alto del área a cubrir. 9 .- El ángulo entre la Antena Donadora y de Servicio debe ser mayor a 90 grados, de preferencia 180 grados. Lo anterior minimiza la Oscilación.

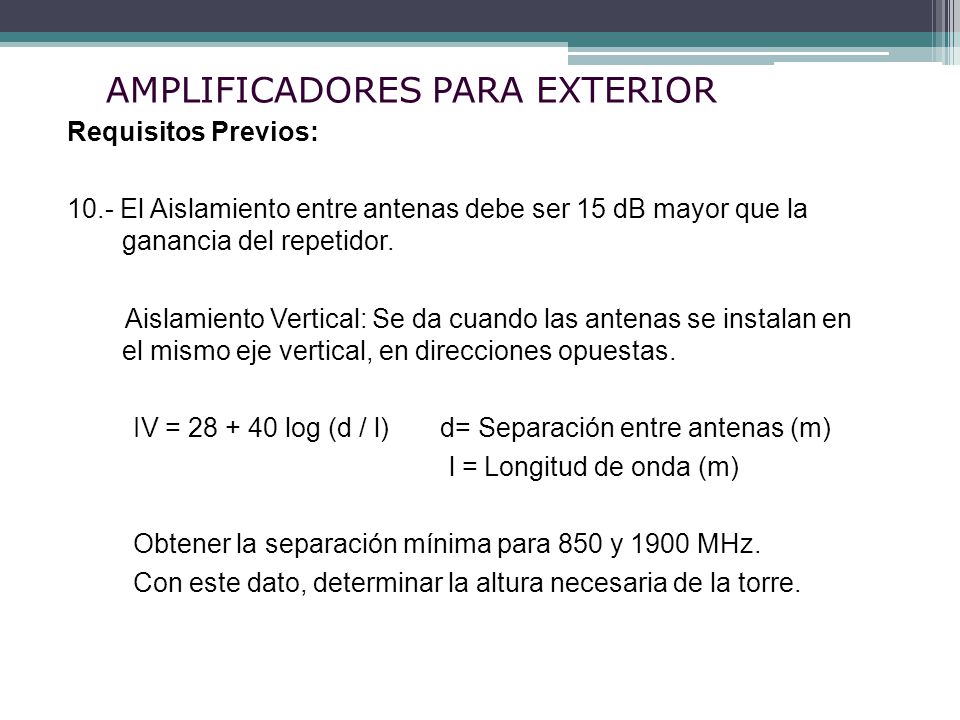

60 AMPLIFICADORES PARA EXTERIOR
Requisitos Previos: 10.- El Aislamiento entre antenas debe ser 15 dB mayor que la ganancia del repetidor. Aislamiento Vertical: Se da cuando las antenas se instalan en el mismo eje vertical, en direcciones opuestas. IV = log (d / l) d= Separación entre antenas (m) l = Longitud de onda (m) Obtener la separación mínima para 850 y 1900 MHz. Con este dato, determinar la altura necesaria de la torre.

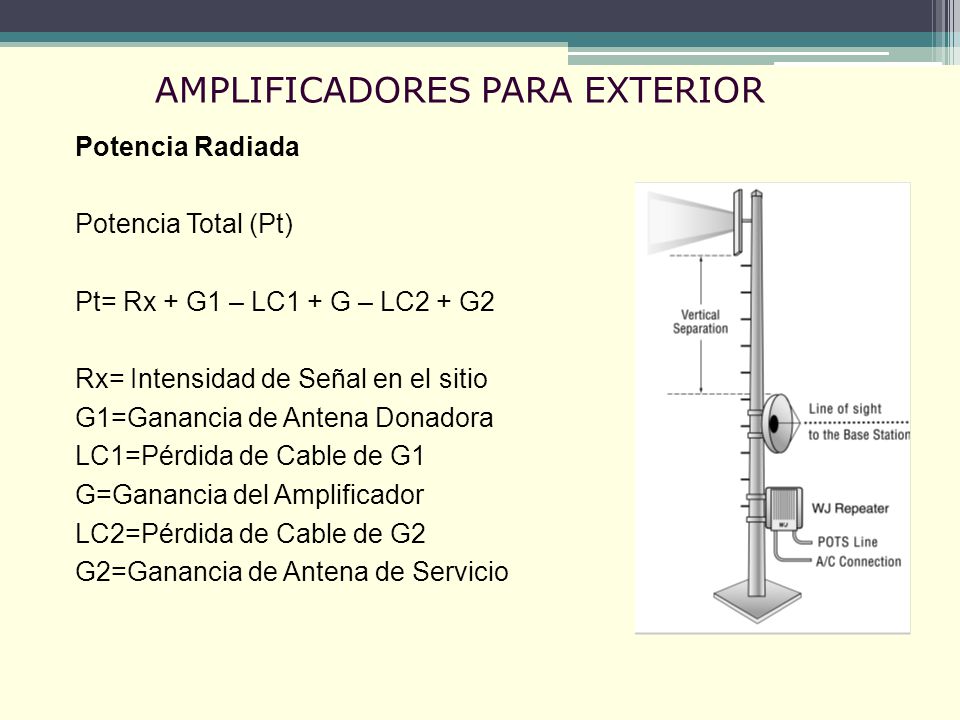

61 AMPLIFICADORES PARA EXTERIOR
Potencia Radiada Potencia Total (Pt) Pt= Rx + G1 – LC1 + G – LC2 + G2 Rx= Intensidad de Señal en el sitio G1=Ganancia de Antena Donadora LC1=Pérdida de Cable de G1 G=Ganancia del Amplificador LC2=Pérdida de Cable de G2 G2=Ganancia de Antena de Servicio

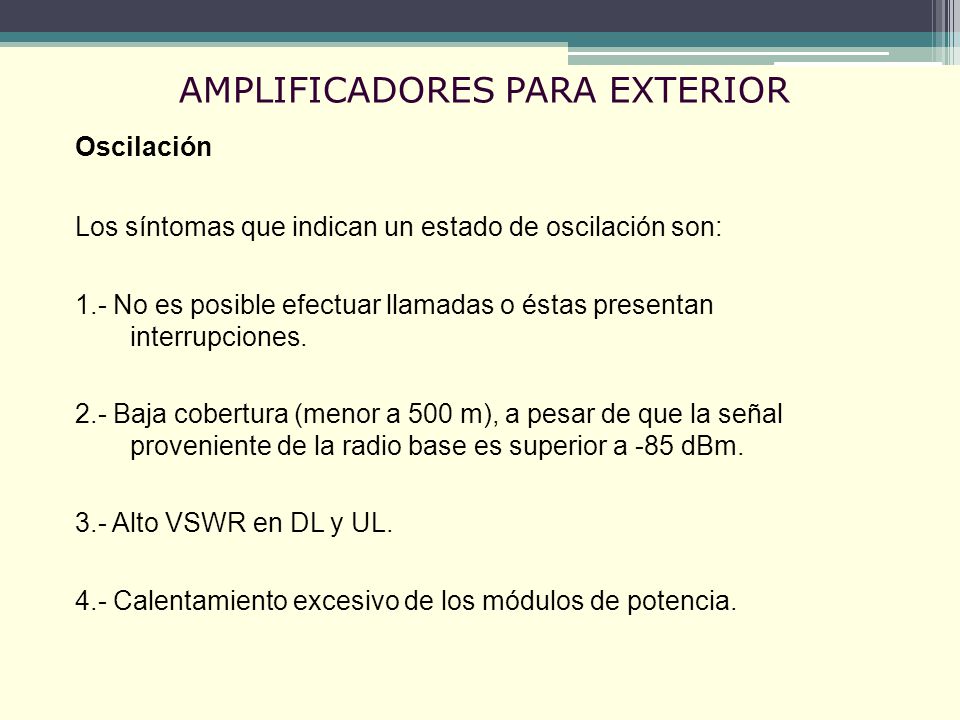

62 AMPLIFICADORES PARA EXTERIOR
Oscilación Los síntomas que indican un estado de oscilación son: 1.- No es posible efectuar llamadas o éstas presentan interrupciones. 2.- Baja cobertura (menor a 500 m), a pesar de que la señal proveniente de la radio base es superior a -85 dBm. 3.- Alto VSWR en DL y UL. 4.- Calentamiento excesivo de los módulos de potencia.

63 AMPLIFICADORES PARA EXTERIOR
Oscilación Ajuste en DL: Se ajusta en pasos de 1 dB hasta obtener la mejor cobertura. Si se reduce la ganancia y aumenta la cobertura, significa que estamos reduciendo el ruido y dando mayor eficiencia al repetidor. Si aumentamos la ganancia y se presenta un incremento en el alcance, el sistema no es afectado por la oscilación. Ajuste en UL: Se ajusta en pasos de 1 dB. Reduce el ruido transmitido hacia la Radio Base, evitando interferencias al operador.
