1
ESTADOS DE UN CIRCUITO BINARIO
Multivibradores – Clasificación ESTABLE Permanece en el estado en forma permanente hasta que es forzado a cambiar por una señal externa al circuito ESTADOS DE UN CIRCUITO BINARIO Permanece en el estado durante un tiempo (mayor que el tiempo de transición entre estados) y luego cambia sin necesidad de una señal externa SEMIESTABLE MULTIVIBRADORES BIESTABLES MONOESTABLES ASTABLES 2 Estados Estables 1 Estado Estable + 1 Estado Semiestable 2 Estados Semiestables
2
Multivibradores – Biestables (Flip-flops)
VCC VCC VDD VDD S R Q’ Q R’ S’ Q’ Q S’ R Q Q Q’ Q’ R’ S
3
Multivibradores – Implementación con transistores
VCC RC C R Vo Vo’ ASTABLE RC C R VCC Vin Vo’ MONOESTABLE
4
Multivibradores – Astables CMOS
Vo Vi1 Vo1 VSS ½VSS T1 T2 t VSS+VD -VD VSS Vo C R Vi1 Vo1 C R Vi1 Vo1 VSS Vo R ½VSS VSS –½VSS Vi1 3/2VSS t
5

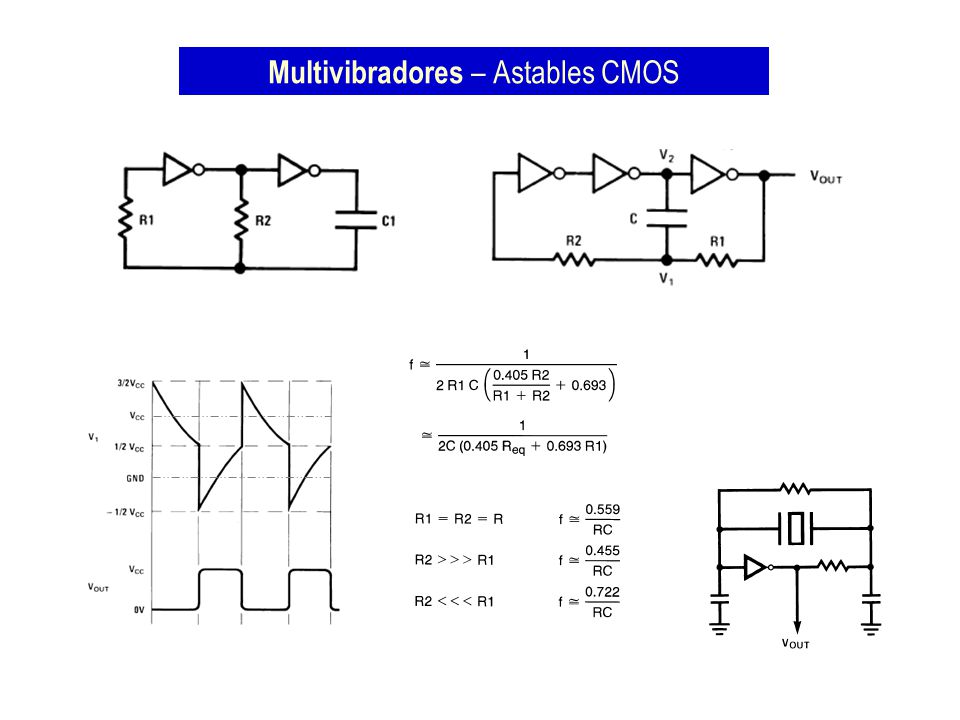

Multivibradores – Astables CMOS
6
Multivibradores – Monoestable CMOS
1 Vi 2 Vo C R VSS Vi2 Vo1 Ro1 C VSS R R’ D Vi2
7
Disparador de Schmitt (Schmitt Trigger)
VDD VDD P5 N5 VCC=5V R2 2,6 KΩ R1 3,9 KΩ RE 1 KΩ Q2 Q1 Vi VO P1 P2 VDD P6 N6 P3 Vi VDD P4 N4 VO N1 N2 N3 VDD 5 4 3 2 1 VO Vi VH
8
Disparador de Schmitt (Schmitt Trigger)
9
Circuito de tiempo de usos generales - 555
10
555 – Modo Astable R1 C1 R2
11
555 – Modo Monoestable R1 C1
12
Multivibrador CD4047
