MODULOS DE LABORATORIO

Presentación del tema: "MODULOS DE LABORATORIO"— Transcripción de la presentación:

1 MODULOS DE LABORATORIO
ESPECIFICACIONES Y PRACTICAS ING. SERGIO FLAUTERO

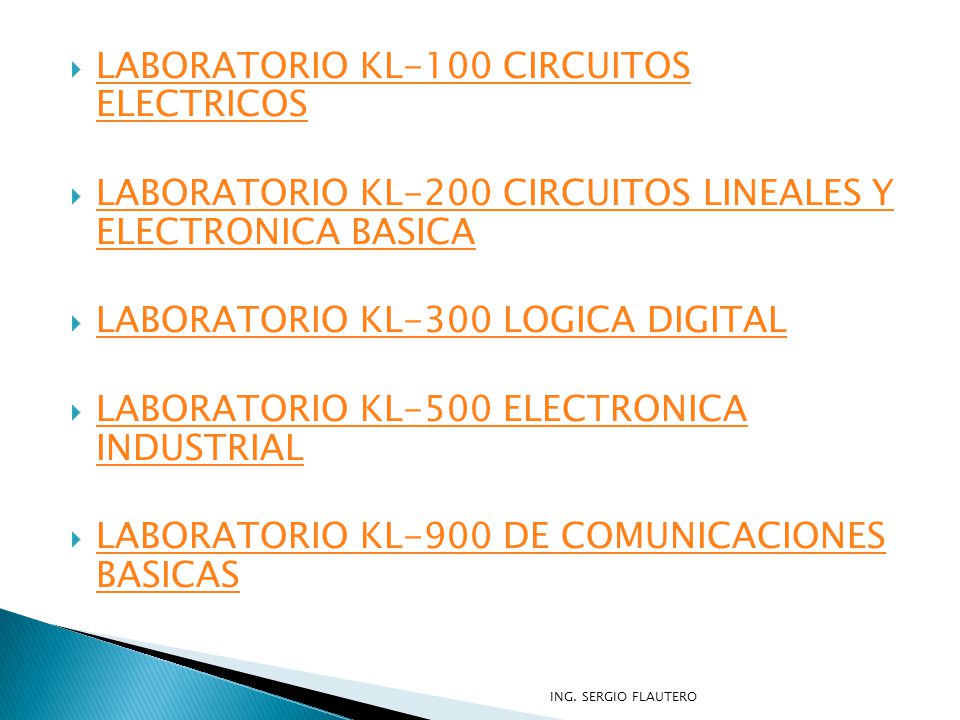

2 LABORATORIO KL-100 CIRCUITOS ELECTRICOS
LABORATORIO KL-200 CIRCUITOS LINEALES Y ELECTRONICA BASICA LABORATORIO KL-300 LOGICA DIGITAL LABORATORIO KL-500 ELECTRONICA INDUSTRIAL LABORATORIO KL-900 DE COMUNICACIONES BASICAS ING. SERGIO FLAUTERO

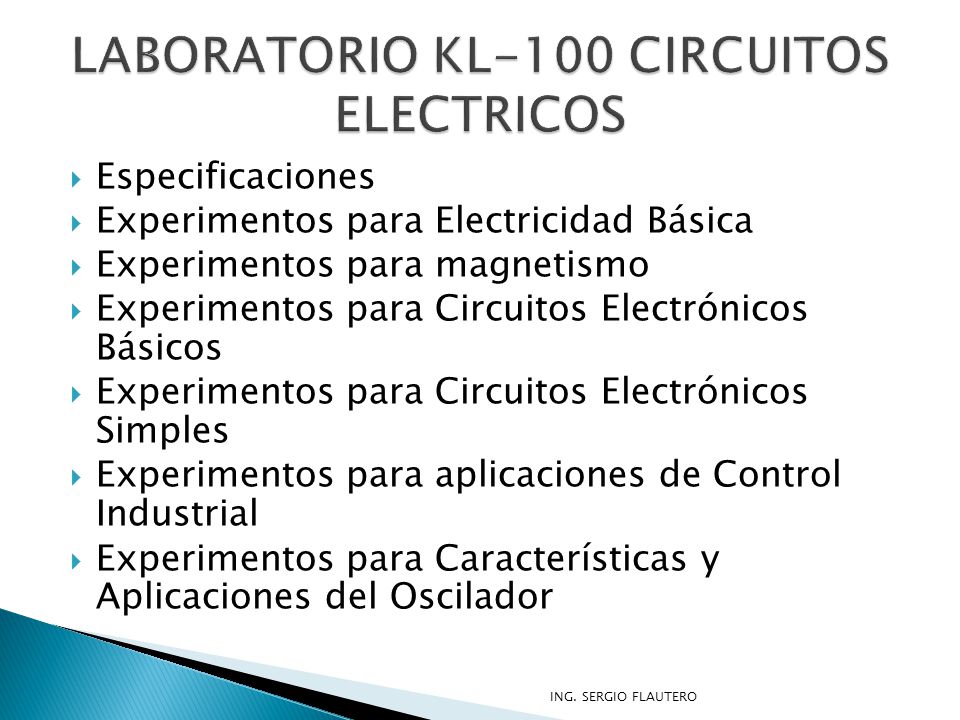

3 LABORATORIO KL-100 CIRCUITOS ELECTRICOS
Especificaciones Experimentos para Electricidad Básica Experimentos para magnetismo Experimentos para Circuitos Electrónicos Básicos Experimentos para Circuitos Electrónicos Simples Experimentos para aplicaciones de Control Industrial Experimentos para Características y Aplicaciones del Oscilador ING. SERGIO FLAUTERO

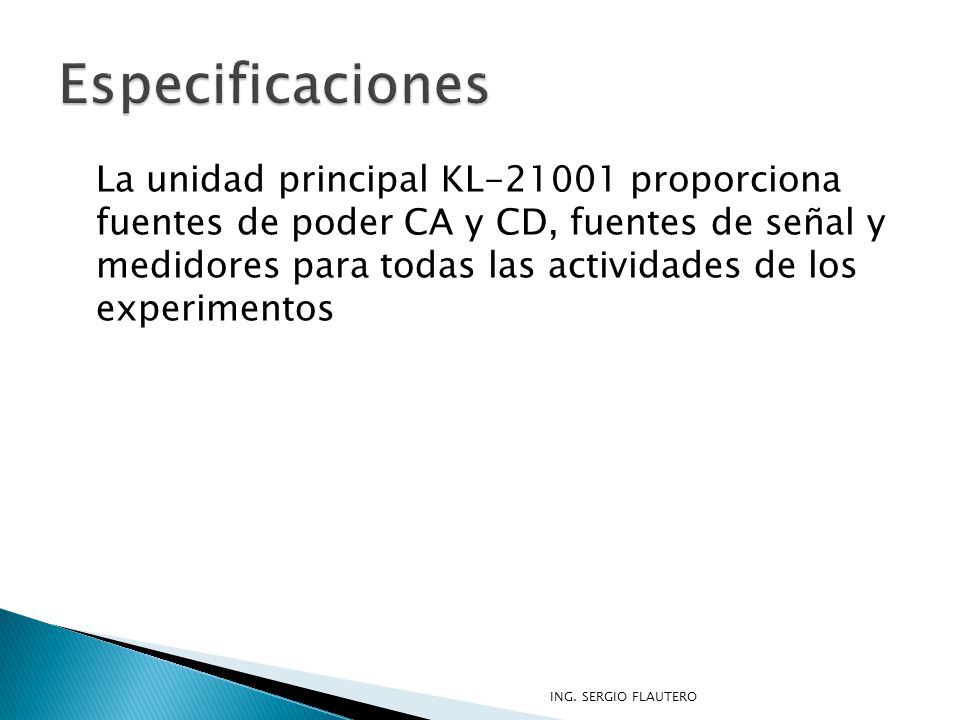

4 Especificaciones La unidad principal KL proporciona fuentes de poder CA y CD, fuentes de señal y medidores para todas las actividades de los experimentos ING. SERGIO FLAUTERO

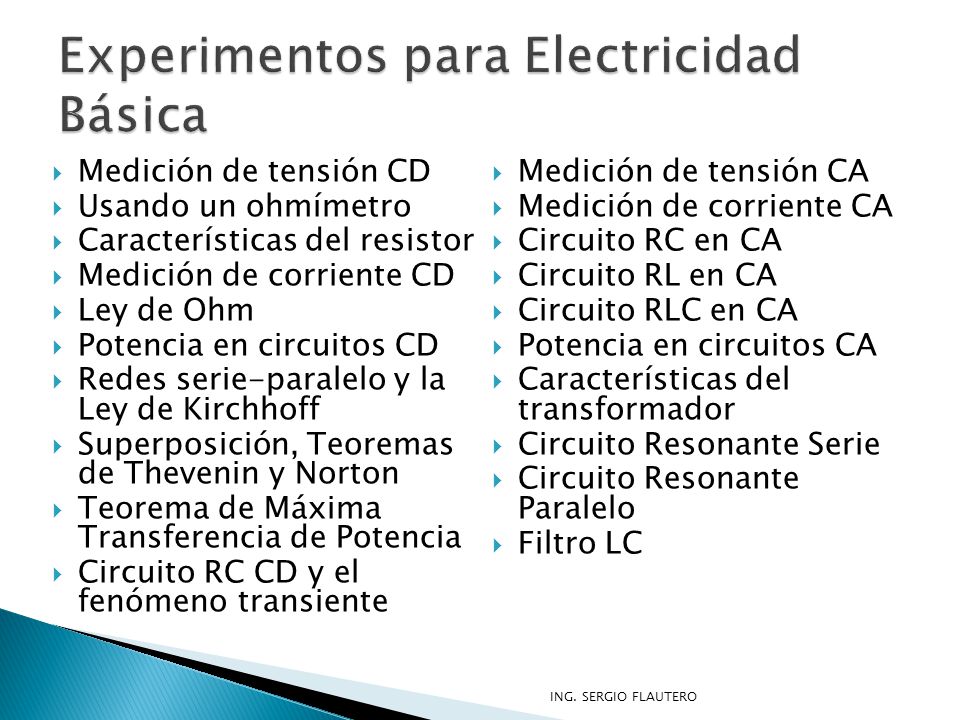

5 Experimentos para Electricidad Básica
Medición de tensión CD Medición de tensión CA Usando un ohmímetro Medición de corriente CA Características del resistor Circuito RC en CA Medición de corriente CD Circuito RL en CA Ley de Ohm Circuito RLC en CA Potencia en circuitos CD Potencia en circuitos CA Redes serie-paralelo y la Ley de Kirchhoff Características del transformador Superposición, Teoremas de Thevenin y Norton Circuito Resonante Serie Circuito Resonante Paralelo Teorema de Máxima Transferencia de Potencia Filtro LC Circuito RC CD y el fenómeno transiente ING. SERGIO FLAUTERO

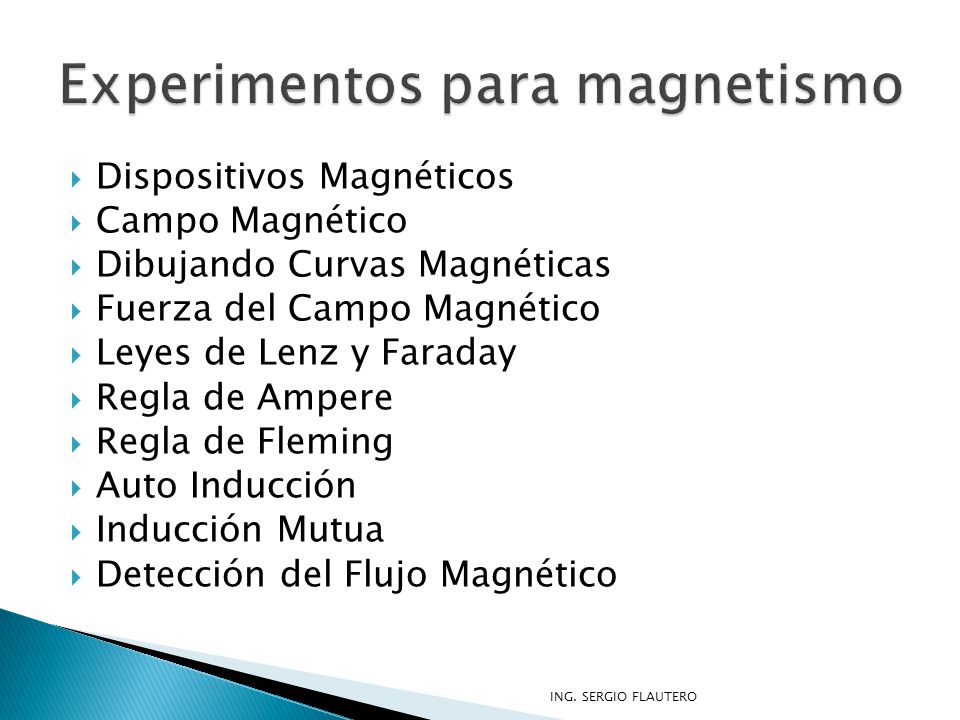

6 Experimentos para magnetismo
Dispositivos Magnéticos Campo Magnético Dibujando Curvas Magnéticas Fuerza del Campo Magnético Leyes de Lenz y Faraday Regla de Ampere Regla de Fleming Auto Inducción Inducción Mutua Detección del Flujo Magnético ING. SERGIO FLAUTERO

7 Experimentos para Circuitos Electrónicos Básicos
Características del Diodo Circuito Rectificador Circuito Filtro Características del Diodo Zener Características del LED Características del Transistor Funciones del Multímetro Características del FET Características del SCR Características del UJT ING. SERGIO FLAUTERO

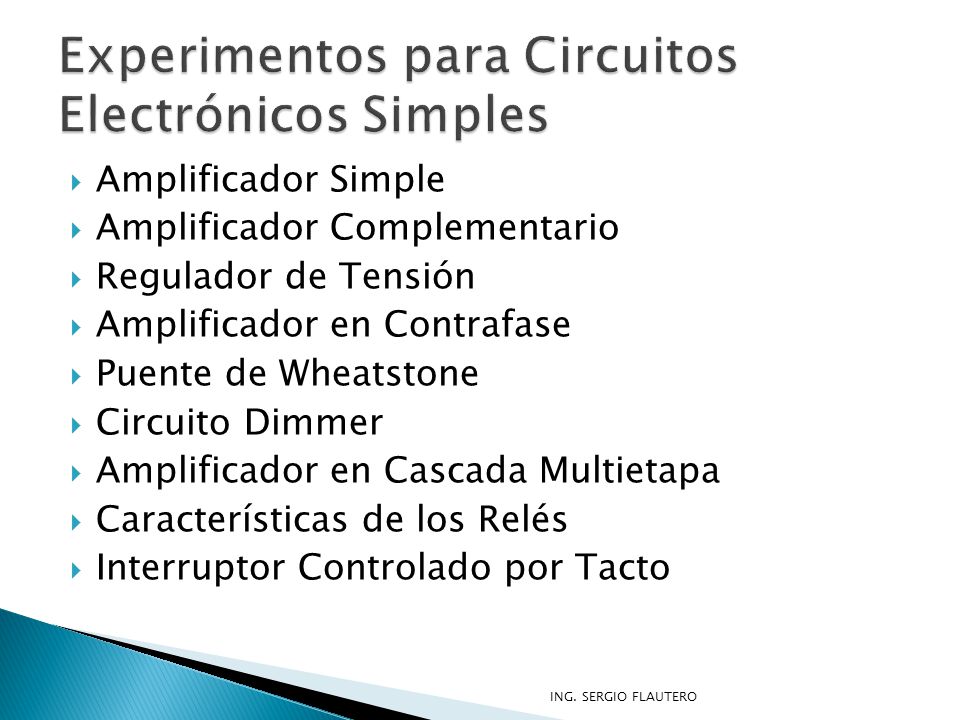

8 Experimentos para Circuitos Electrónicos Simples
Amplificador Simple Amplificador Complementario Regulador de Tensión Amplificador en Contrafase Puente de Wheatstone Circuito Dimmer Amplificador en Cascada Multietapa Características de los Relés Interruptor Controlado por Tacto ING. SERGIO FLAUTERO

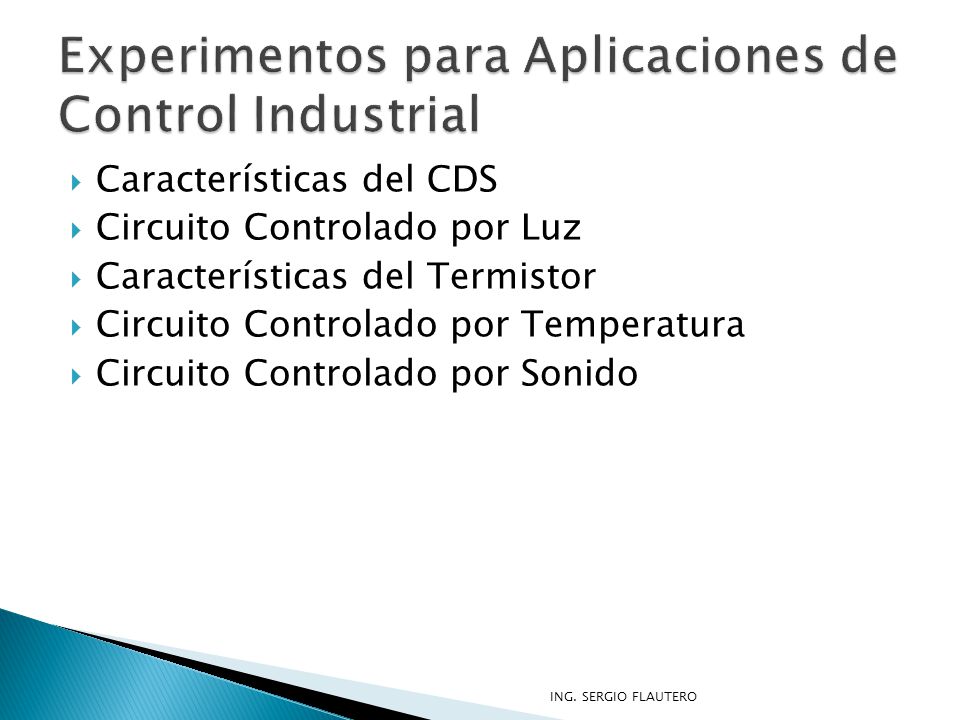

9 Experimentos para Aplicaciones de Control Industrial
Características del CDS Circuito Controlado por Luz Características del Termistor Circuito Controlado por Temperatura Circuito Controlado por Sonido ING. SERGIO FLAUTERO

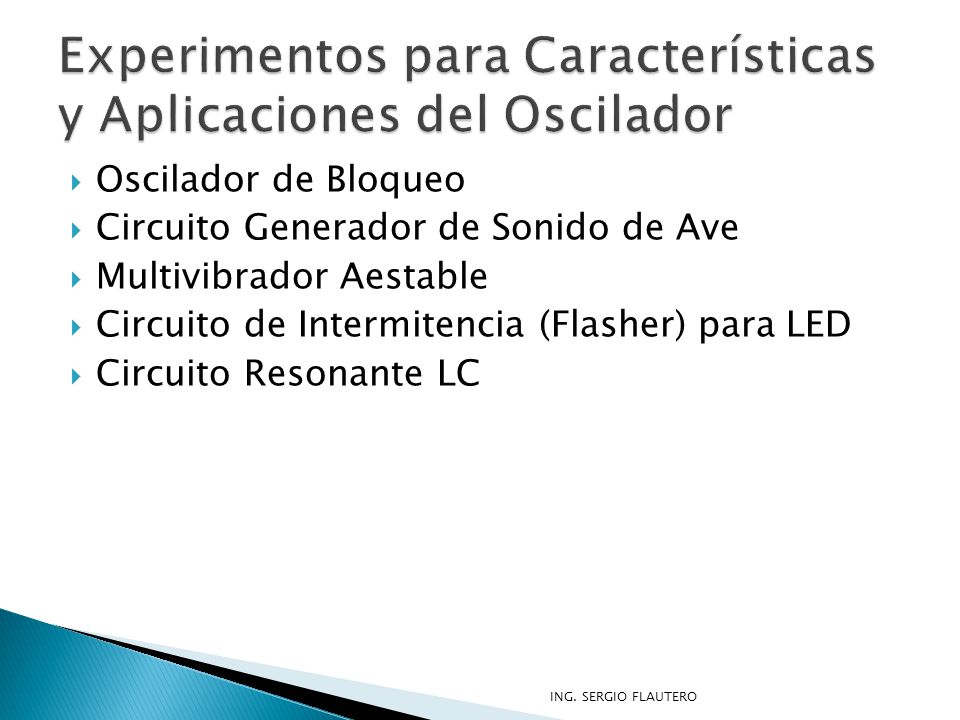

10 Experimentos para Características y Aplicaciones del Oscilador
Oscilador de Bloqueo Circuito Generador de Sonido de Ave Multivibrador Aestable Circuito de Intermitencia (Flasher) para LED Circuito Resonante LC ING. SERGIO FLAUTERO

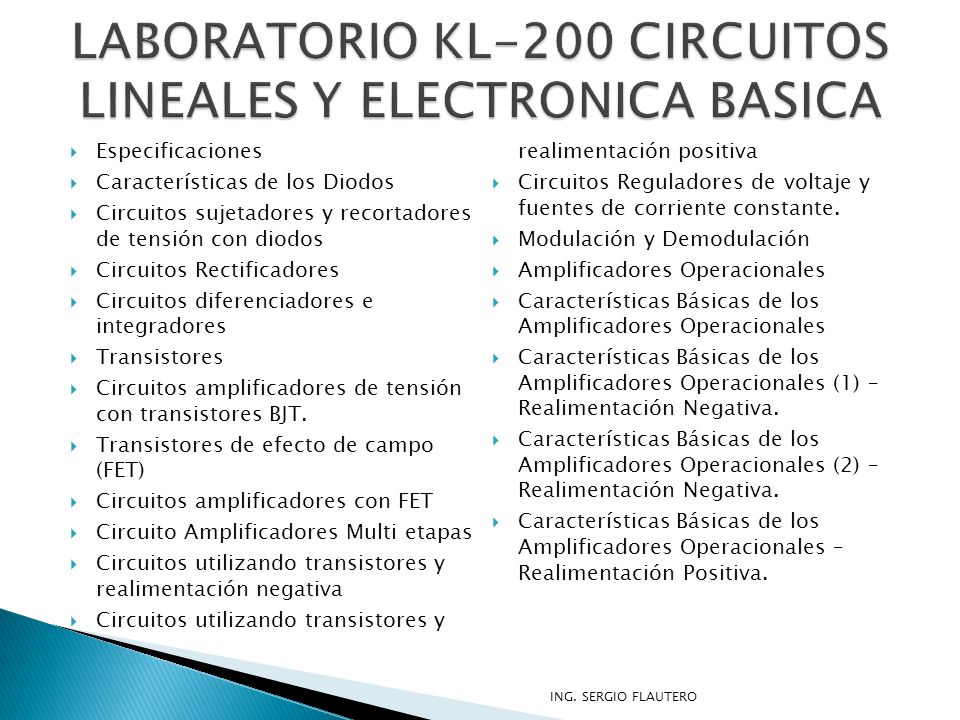

11 LABORATORIO KL-200 CIRCUITOS LINEALES Y ELECTRONICA BASICA
Circuitos utilizando transistores y realimentación positiva Especificaciones Características de los Diodos Circuitos Reguladores de voltaje y fuentes de corriente constante. Circuitos sujetadores y recortadores de tensión con diodos Modulación y Demodulación Circuitos Rectificadores Amplificadores Operacionales Circuitos diferenciadores e integradores Características Básicas de los Amplificadores Operacionales Transistores Características Básicas de los Amplificadores Operacionales (1) – Realimentación Negativa. Circuitos amplificadores de tensión con transistores BJT. Transistores de efecto de campo (FET) Características Básicas de los Amplificadores Operacionales (2) – Realimentación Negativa. Circuitos amplificadores con FET Características Básicas de los Amplificadores Operacionales – Realimentación Positiva. Circuito Amplificadores Multi etapas Circuitos utilizando transistores y realimentación negativa ING. SERGIO FLAUTERO

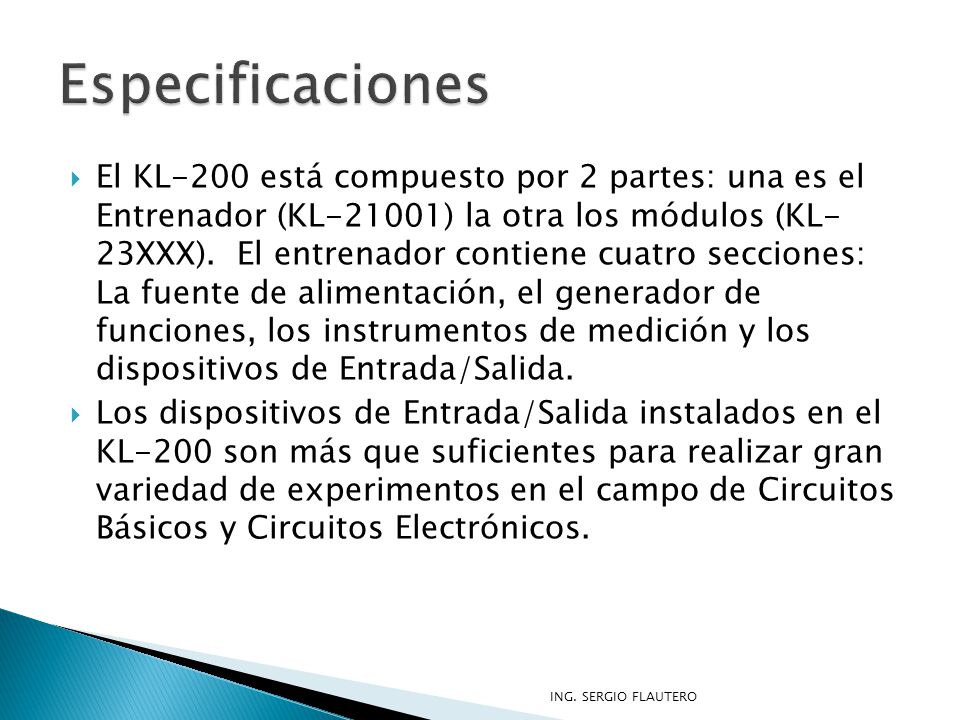

12 Especificaciones El KL-200 está compuesto por 2 partes: una es el Entrenador (KL-21001) la otra los módulos (KL- 23XXX). El entrenador contiene cuatro secciones: La fuente de alimentación, el generador de funciones, los instrumentos de medición y los dispositivos de Entrada/Salida. Los dispositivos de Entrada/Salida instalados en el KL-200 son más que suficientes para realizar gran variedad de experimentos en el campo de Circuitos Básicos y Circuitos Electrónicos. ING. SERGIO FLAUTERO

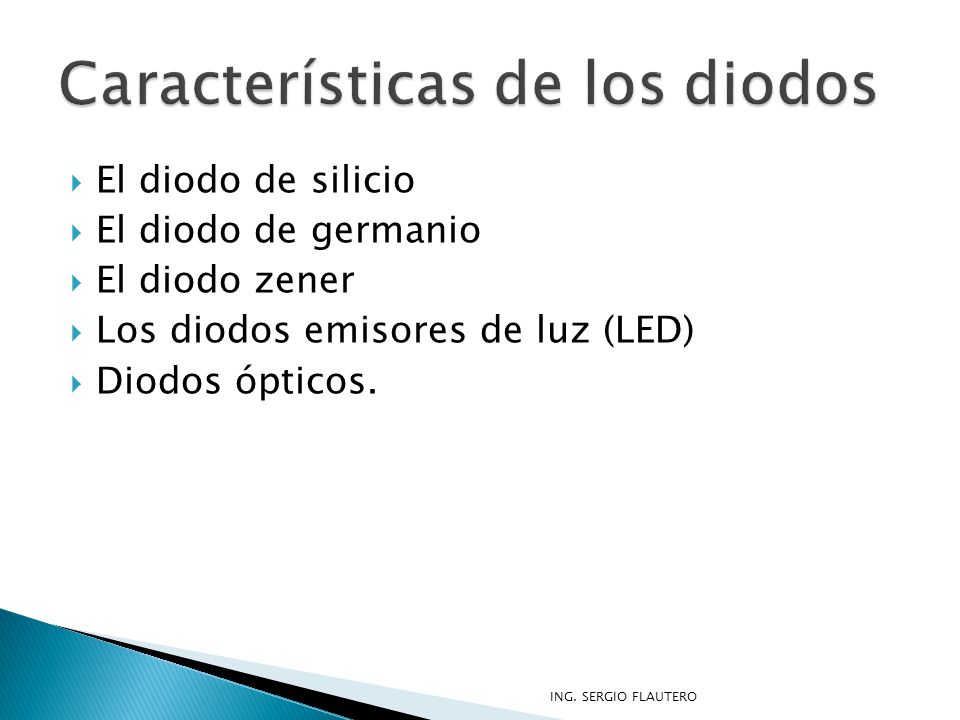

13 Características de los diodos
El diodo de silicio El diodo de germanio El diodo zener Los diodos emisores de luz (LED) Diodos ópticos. ING. SERGIO FLAUTERO

14 Circuitos sujetadores y recortadores de tensión con diodos
Circuito Sujetador (1) Circuito Sujetador (2) Circuito Recortador (1) Circuito Recortador (2) ING. SERGIO FLAUTERO

15 Circuitos Rectificadores
Circuito Rectificador de media onda Circuito Rectificador de onda completa El puente rectificador Circuito rectificador para fuente dual Circuitos multiplicadores de tensión ING. SERGIO FLAUTERO

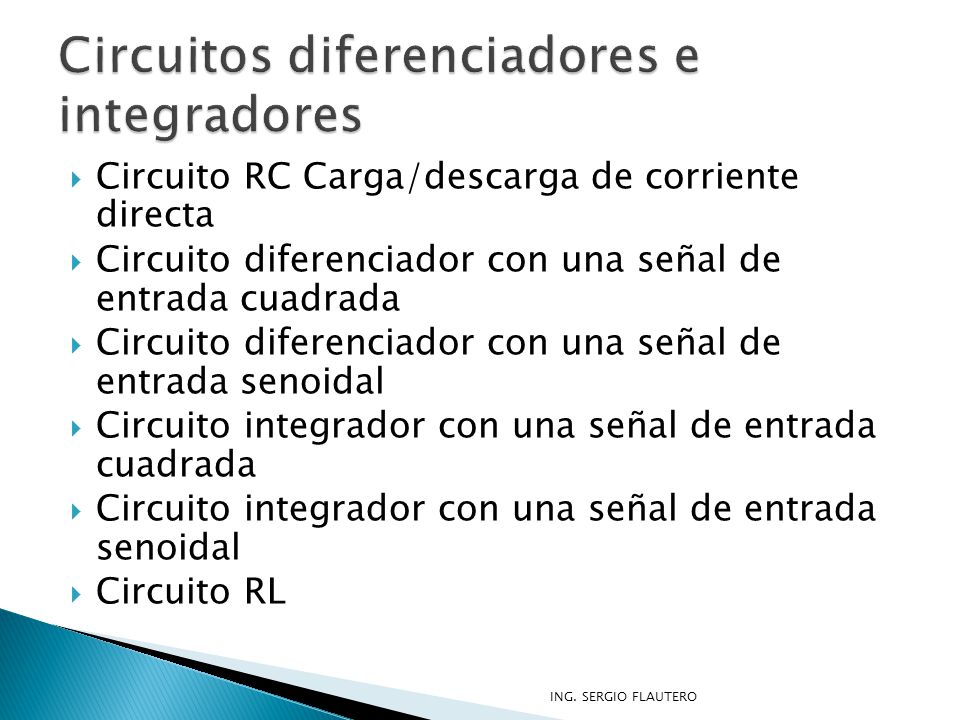

16 Circuitos diferenciadores e integradores
Circuito RC Carga/descarga de corriente directa Circuito diferenciador con una señal de entrada cuadrada Circuito diferenciador con una señal de entrada senoidal Circuito integrador con una señal de entrada cuadrada Circuito integrador con una señal de entrada senoidal Circuito RL ING. SERGIO FLAUTERO

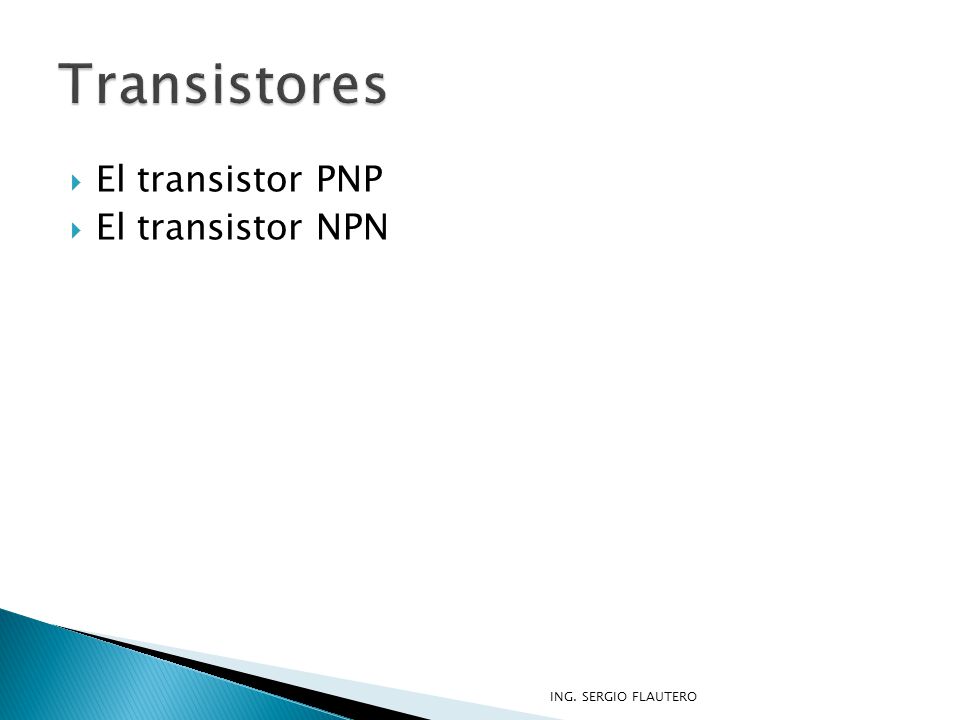

17 Transistores El transistor PNP El transistor NPN ING. SERGIO FLAUTERO

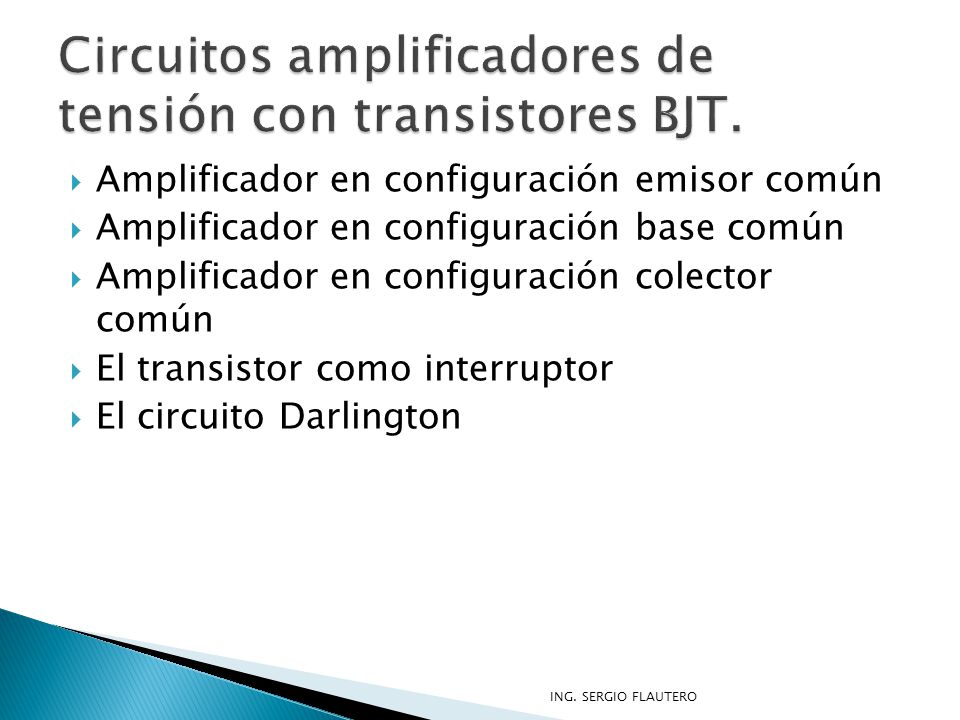

18 Circuitos amplificadores de tensión con transistores BJT.
Amplificador en configuración emisor común Amplificador en configuración base común Amplificador en configuración colector común El transistor como interruptor El circuito Darlington ING. SERGIO FLAUTERO

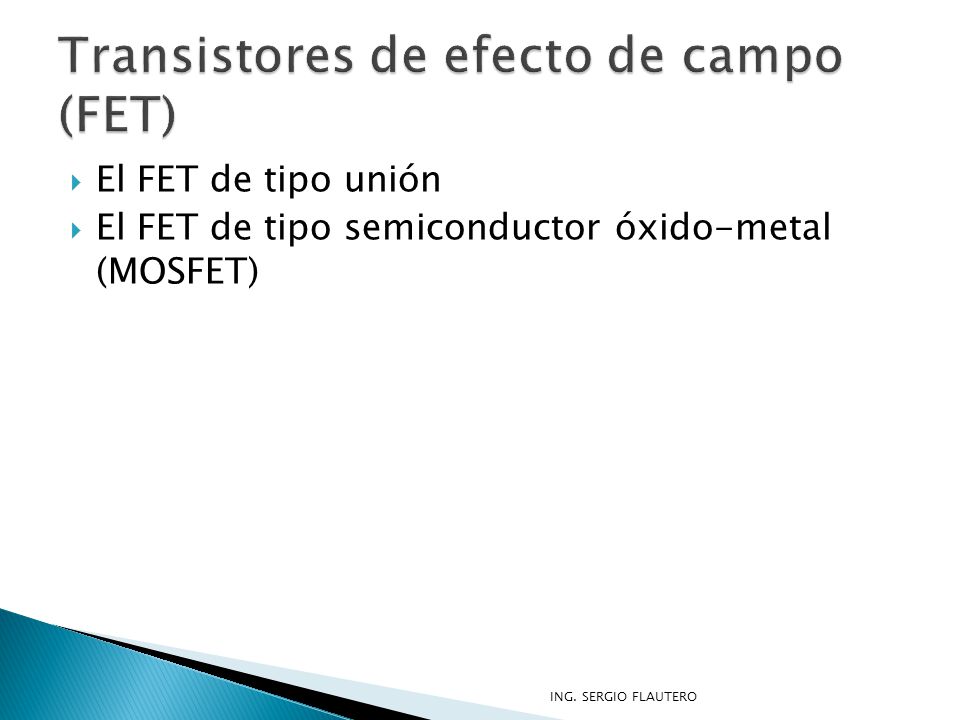

19 Transistores de efecto de campo (FET)
El FET de tipo unión El FET de tipo semiconductor óxido-metal (MOSFET) ING. SERGIO FLAUTERO

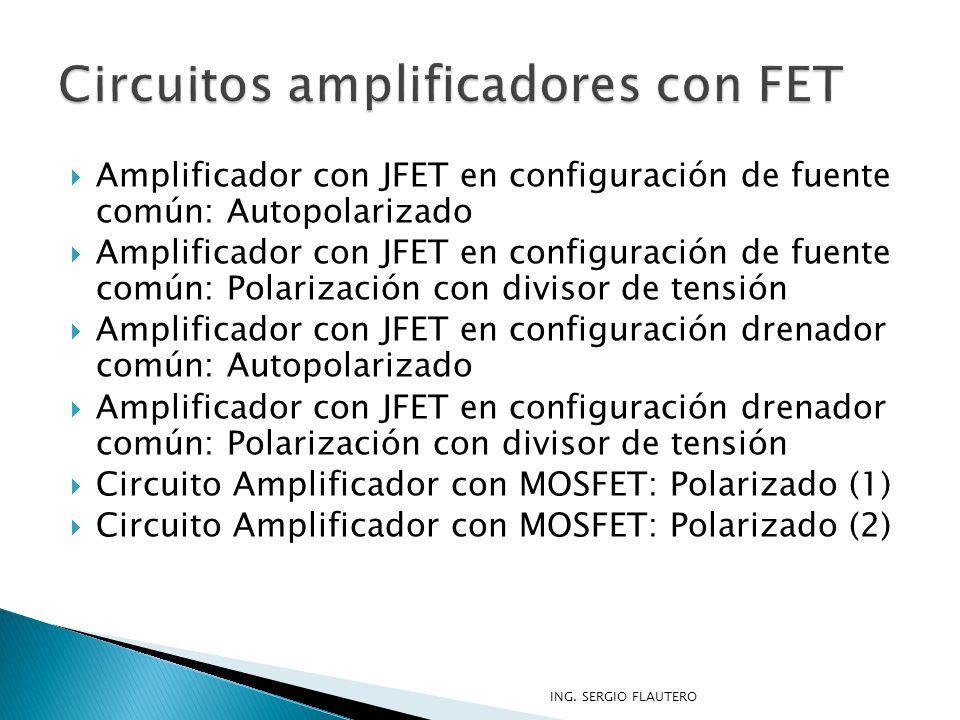

20 Circuitos amplificadores con FET
Amplificador con JFET en configuración de fuente común: Autopolarizado Amplificador con JFET en configuración de fuente común: Polarización con divisor de tensión Amplificador con JFET en configuración drenador común: Autopolarizado Amplificador con JFET en configuración drenador común: Polarización con divisor de tensión Circuito Amplificador con MOSFET: Polarizado (1) Circuito Amplificador con MOSFET: Polarizado (2) ING. SERGIO FLAUTERO

21 Circuito Amplificadores Multi etapas
Circuito de amplificación con acople RC Circuito de amplificación con acople directo Circuito de amplificación con acople electromagnético (con transformador) Circuito de amplificación Push Pull Circuito de amplificación OTL Circuito de amplificación OCL Circuito de amplificación IC ING. SERGIO FLAUTERO

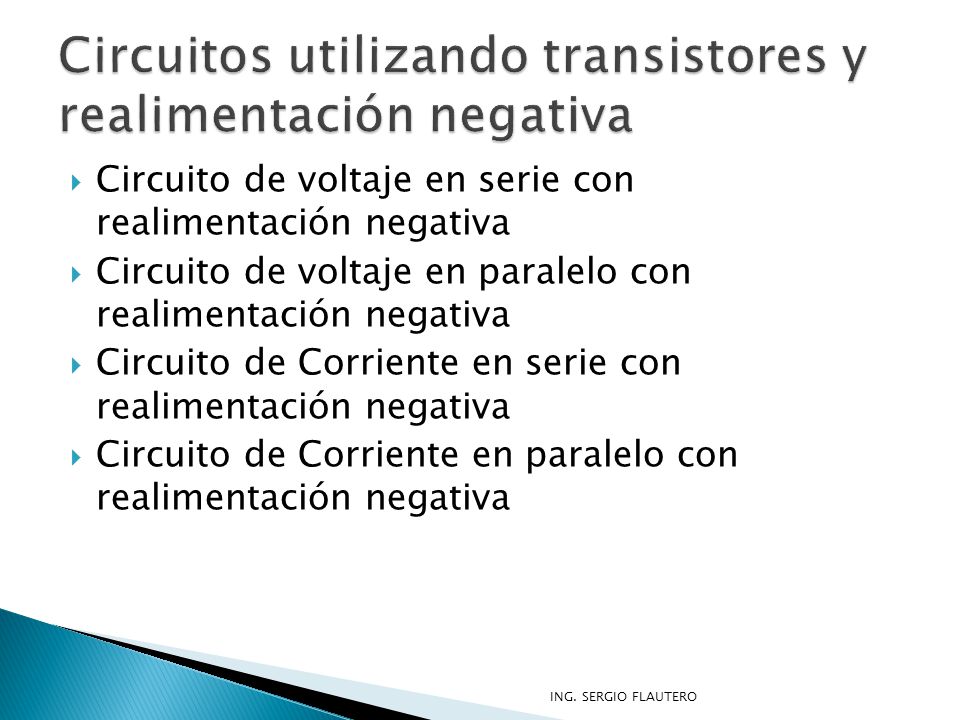

22 Circuitos utilizando transistores y realimentación negativa
Circuito de voltaje en serie con realimentación negativa Circuito de voltaje en paralelo con realimentación negativa Circuito de Corriente en serie con realimentación negativa Circuito de Corriente en paralelo con realimentación negativa ING. SERGIO FLAUTERO

23 Circuitos utilizando transistores y realimentación positiva
Circuitos Osciladores de baja frecuencia a.Circuito oscilador RC con desplazamiento de fase b.Circuito oscilador en puente de Wien Circuitos Osciladores de alta frecuencia a. El oscilador de Hartley b. El oscilador de Colpitts  Osciladores de cristal Circuito oscilador Astable Circuito oscilador monoestable Circuito oscilador biestable Circuito oscilador intermitente El oscilador de Schmitt Circuito Oscilador Diente de sierra   ING. SERGIO FLAUTERO

24 Circuitos Reguladores de voltaje y fuentes de corriente constante.
Circuito Regulador de voltaje con diodo Zener Circuito Regulador de voltaje con diodo Zener y Transistor Circuito Regulador de voltaje ajustable Circuito Regulador de voltaje con limitación de corriente Circuito Regulador de voltaje con circuito integrado Circuito con Fuente de corriente constante ING. SERGIO FLAUTERO

25 Modulación y Demodulación
Circuito de Modulación en Amplitud (AM) Circuito de Modulación en Frecuencia (FM) Circuito de detección de Modulación en Amplitud Circuito demodulador de AM ING. SERGIO FLAUTERO

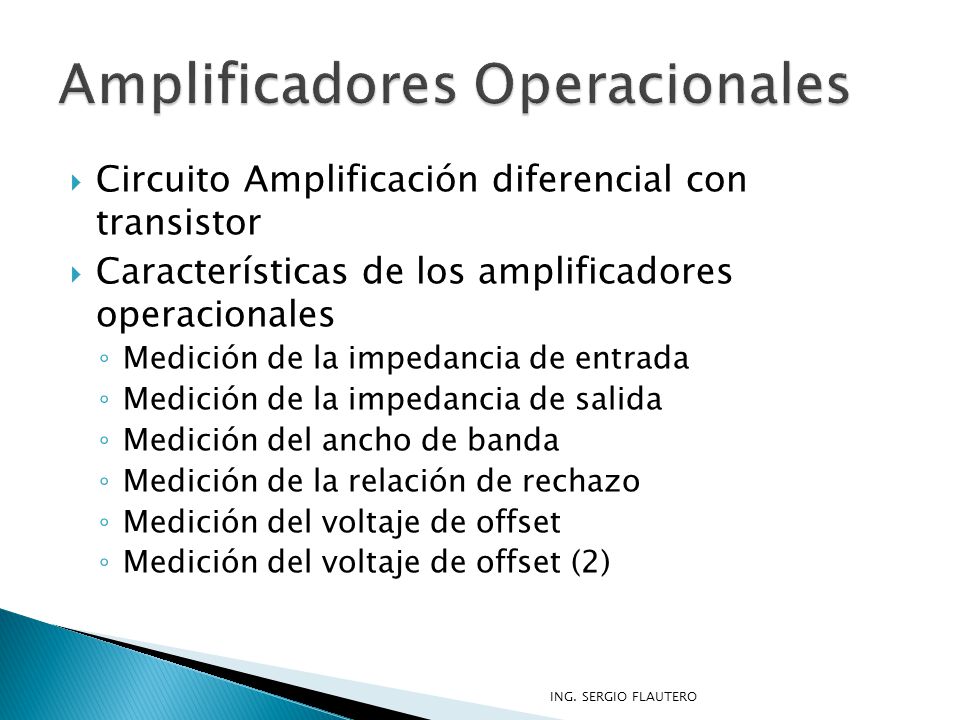

26 Amplificadores Operacionales
Circuito Amplificación diferencial con transistor Características de los amplificadores operacionales Medición de la impedancia de entrada Medición de la impedancia de salida Medición del ancho de banda Medición de la relación de rechazo Medición del voltaje de offset Medición del voltaje de offset (2) ING. SERGIO FLAUTERO

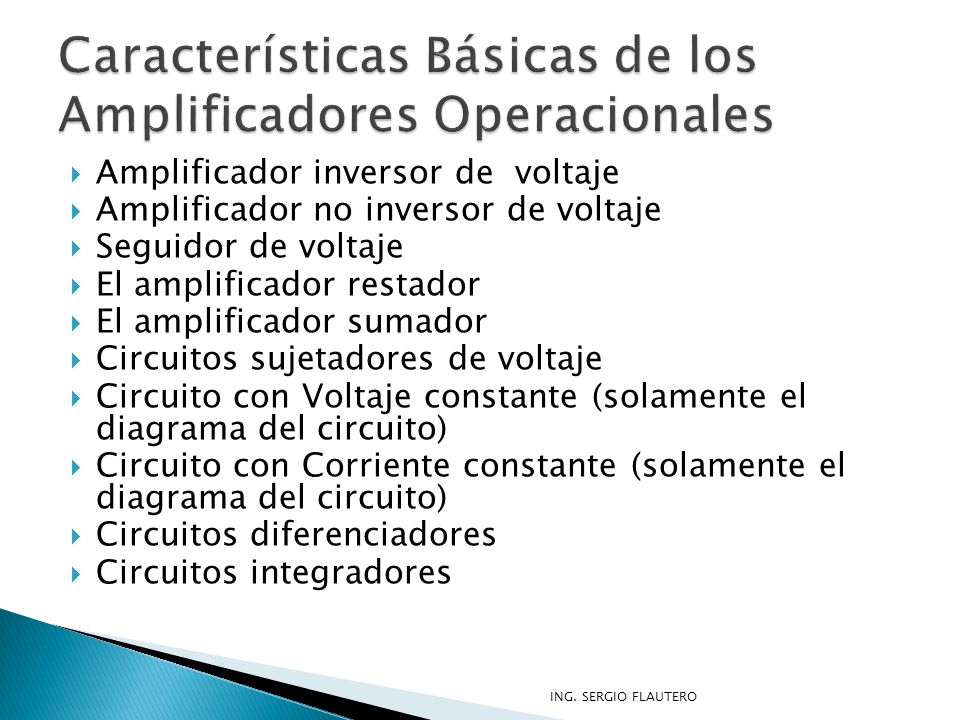

27 Características Básicas de los Amplificadores Operacionales
Amplificador inversor de voltaje Amplificador no inversor de voltaje Seguidor de voltaje El amplificador restador El amplificador sumador Circuitos sujetadores de voltaje Circuito con Voltaje constante (solamente el diagrama del circuito) Circuito con Corriente constante (solamente el diagrama del circuito) Circuitos diferenciadores Circuitos integradores ING. SERGIO FLAUTERO

28 Características Básicas de los Amplificadores Operacionales (1) – Realimentación Negativa.
Amplificador Logarítmico Amplificador Exponencial Circuito detector de picos Circuito sujetador de precisión Circuito de ajuste de voltaje Circuito de muestreo y retención Amplificador de instrumentación ING. SERGIO FLAUTERO

29 Características Básicas de los Amplificadores Operacionales (2) – Realimentación Negativa.
Filtro paso alto Filtro paso bajo Filtro paso banda Circuito Controlador de tono Amplificador inversor con alimentación única   ING. SERGIO FLAUTERO

30 Características Básicas de los Amplificadores Operacionales – Realimentación Positiva.
Comparadores Comparador tipo ventana Multivibrador Monoestable Multivibrador sinusoidal Osciladores Osciladores RC Osciladores en puente de Wine   ING. SERGIO FLAUTERO

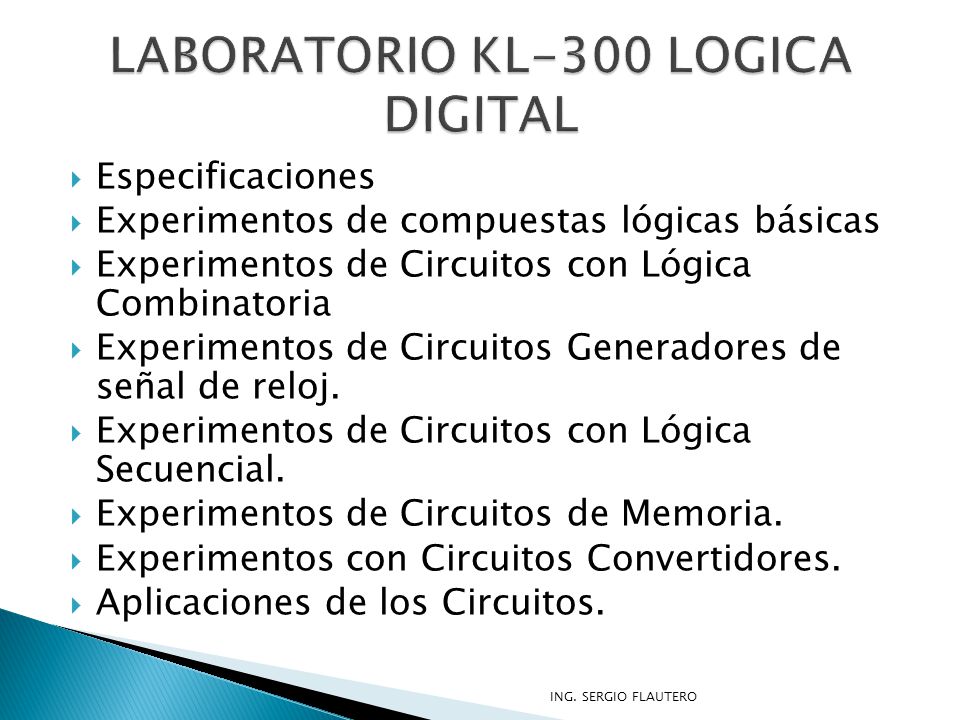

31 LABORATORIO KL-300 LOGICA DIGITAL
Especificaciones Experimentos de compuestas lógicas básicas Experimentos de Circuitos con Lógica Combinatoria Experimentos de Circuitos Generadores de señal de reloj. Experimentos de Circuitos con Lógica Secuencial. Experimentos de Circuitos de Memoria. Experimentos con Circuitos Convertidores. Aplicaciones de los Circuitos. ING. SERGIO FLAUTERO

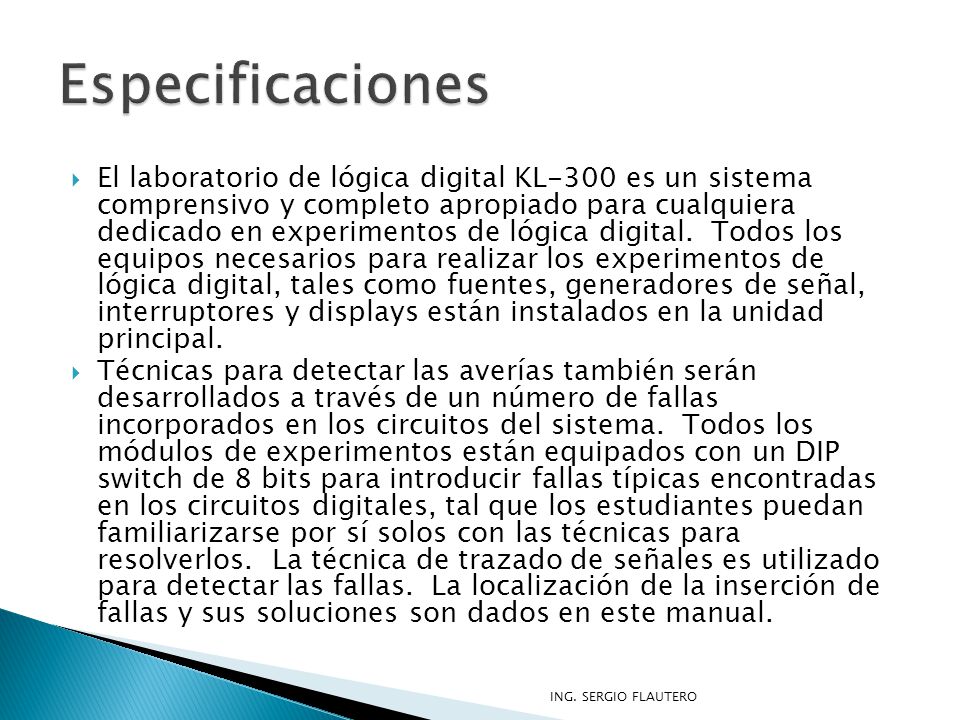

32 Especificaciones El laboratorio de lógica digital KL-300 es un sistema comprensivo y completo apropiado para cualquiera dedicado en experimentos de lógica digital. Todos los equipos necesarios para realizar los experimentos de lógica digital, tales como fuentes, generadores de señal, interruptores y displays están instalados en la unidad principal. Técnicas para detectar las averías también serán desarrollados a través de un número de fallas incorporados en los circuitos del sistema. Todos los módulos de experimentos están equipados con un DIP switch de 8 bits para introducir fallas típicas encontradas en los circuitos digitales, tal que los estudiantes puedan familiarizarse por sí solos con las técnicas para resolverlos. La técnica de trazado de señales es utilizado para detectar las fallas. La localización de la inserción de fallas y sus soluciones son dados en este manual. ING. SERGIO FLAUTERO

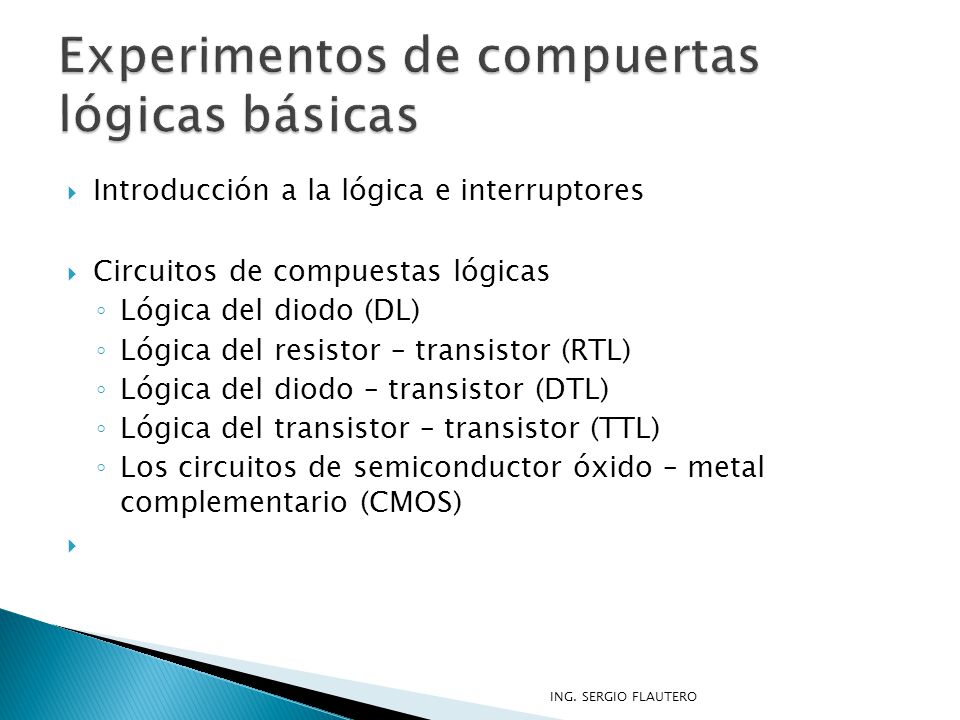

33 Experimentos de compuertas lógicas básicas
Introducción a la lógica e interruptores Circuitos de compuestas lógicas Lógica del diodo (DL) Lógica del resistor – transistor (RTL) Lógica del diodo – transistor (DTL) Lógica del transistor – transistor (TTL) Los circuitos de semiconductor óxido – metal complementario (CMOS) ING. SERGIO FLAUTERO

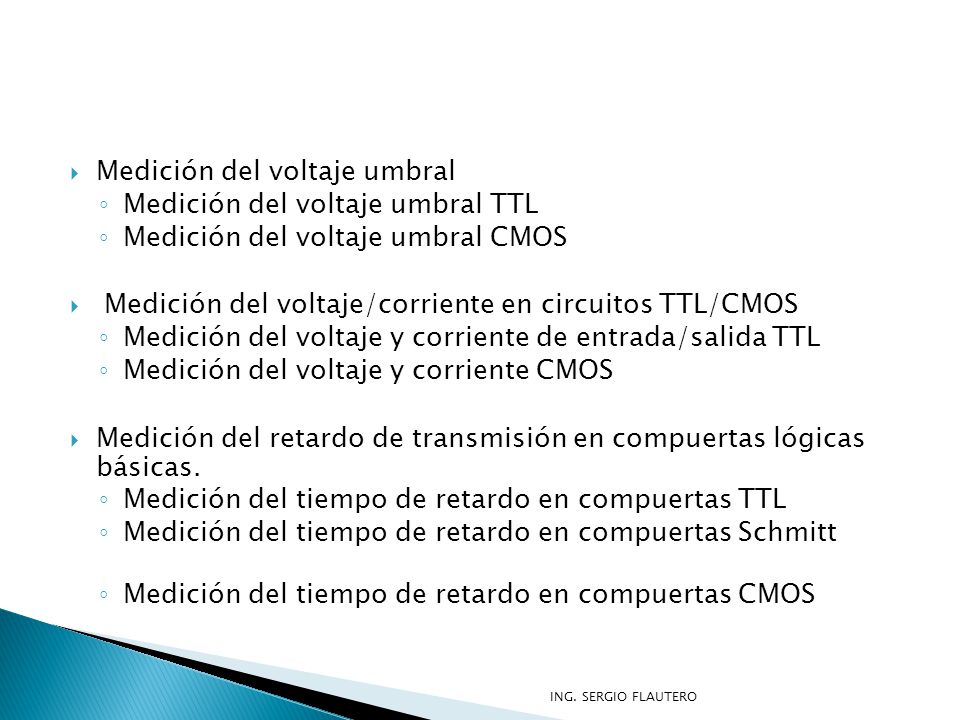

34 Medición del voltaje umbral Medición del voltaje umbral TTL
Medición del voltaje umbral CMOS  Medición del voltaje/corriente en circuitos TTL/CMOS Medición del voltaje y corriente de entrada/salida TTL Medición del voltaje y corriente CMOS Medición del retardo de transmisión en compuertas lógicas básicas. Medición del tiempo de retardo en compuertas TTL Medición del tiempo de retardo en compuertas Schmitt Medición del tiempo de retardo en compuertas CMOS ING. SERGIO FLAUTERO

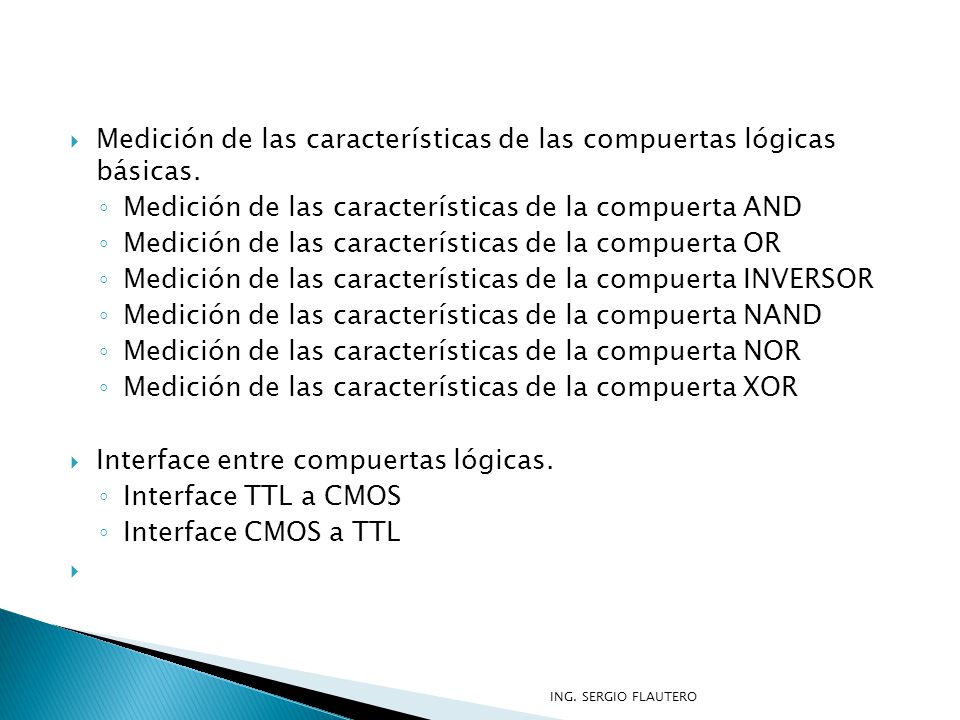

35 Medición de las características de las compuertas lógicas básicas.
Medición de las características de las compuertas lógicas básicas. Medición de las características de la compuerta AND Medición de las características de la compuerta OR Medición de las características de la compuerta INVERSOR Medición de las características de la compuerta NAND Medición de las características de la compuerta NOR Medición de las características de la compuerta XOR Interface entre compuertas lógicas. Interface TTL a CMOS Interface CMOS a TTL ING. SERGIO FLAUTERO

36 Experimentos de Circuitos con Lógica Combinatoria
La compuerta NOR   La compuerta NAND La compuerta XOR Construyendo compuertas XOR con compuertas NAND Construyendo compuertas XOR con compuertas básicas La compuerta AOI (AND-OR-INVERSOR) ING. SERGIO FLAUTERO

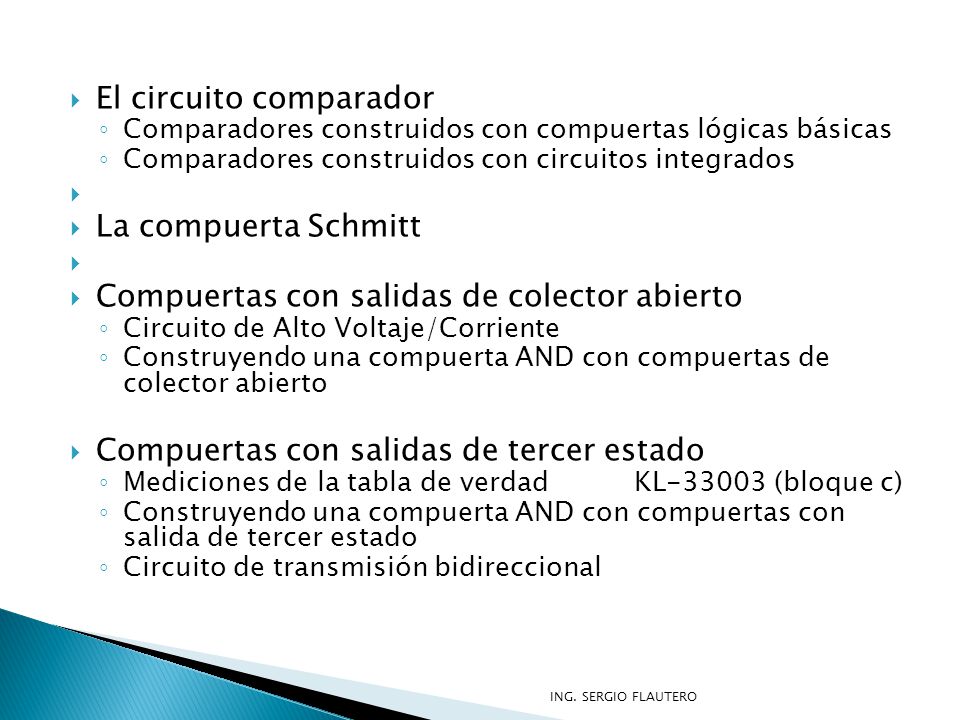

37 El circuito comparador
Comparadores construidos con compuertas lógicas básicas Comparadores construidos con circuitos integrados La compuerta Schmitt Compuertas con salidas de colector abierto Circuito de Alto Voltaje/Corriente Construyendo una compuerta AND con compuertas de colector abierto Compuertas con salidas de tercer estado Mediciones de la tabla de verdad KL (bloque c) Construyendo una compuerta AND con compuertas con salida de tercer estado Circuito de transmisión bidireccional ING. SERGIO FLAUTERO

38 Circuito Semisumadores (Halft – Adder) y Sumadores (Full adder)
Construyendo semisumadores con compuertas lógicas básicas Sumadores (Full adder) con circuitos integrados Circuito generador de acarreo de suma de alta velocidad Circuito sumador de código BCD Circuitos Semirestadores (Half Subtractor) y Restadores (Full Substrator) Circuito restador construido con compuertas lógicas básicas Circuitos sumadores (full adder) e inversores La unidad aritmética lógica (ALU) ING. SERGIO FLAUTERO

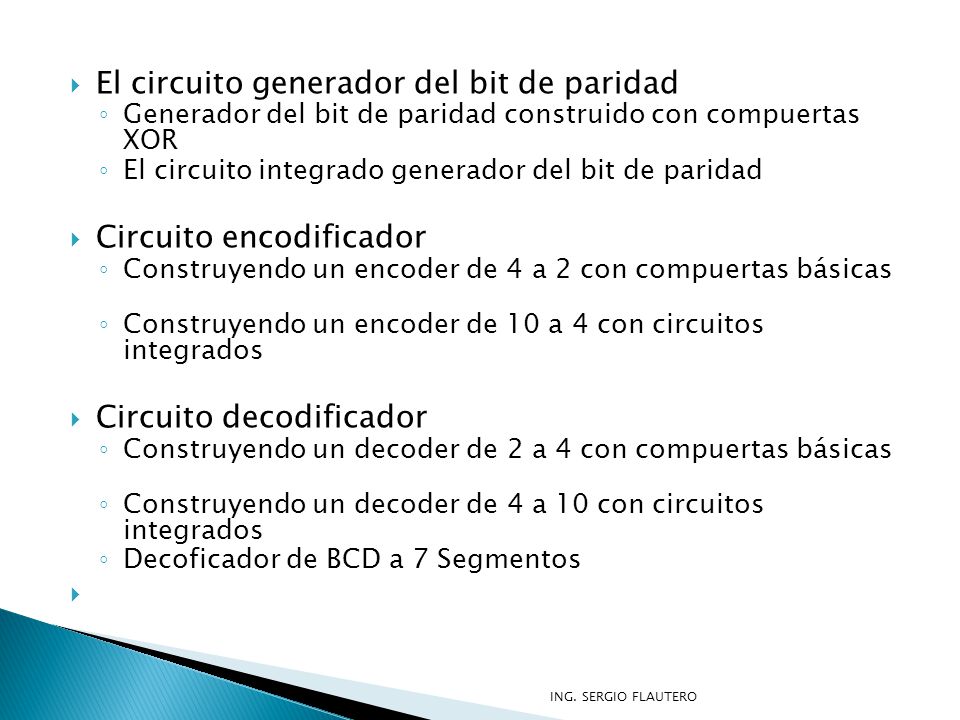

39 El circuito generador del bit de paridad
Generador del bit de paridad construido con compuertas XOR El circuito integrado generador del bit de paridad Circuito encodificador Construyendo un encoder de 4 a 2 con compuertas básicas Construyendo un encoder de 10 a 4 con circuitos integrados Circuito decodificador Construyendo un decoder de 2 a 4 con compuertas básicas Construyendo un decoder de 4 a 10 con circuitos integrados Decoficador de BCD a 7 Segmentos ING. SERGIO FLAUTERO

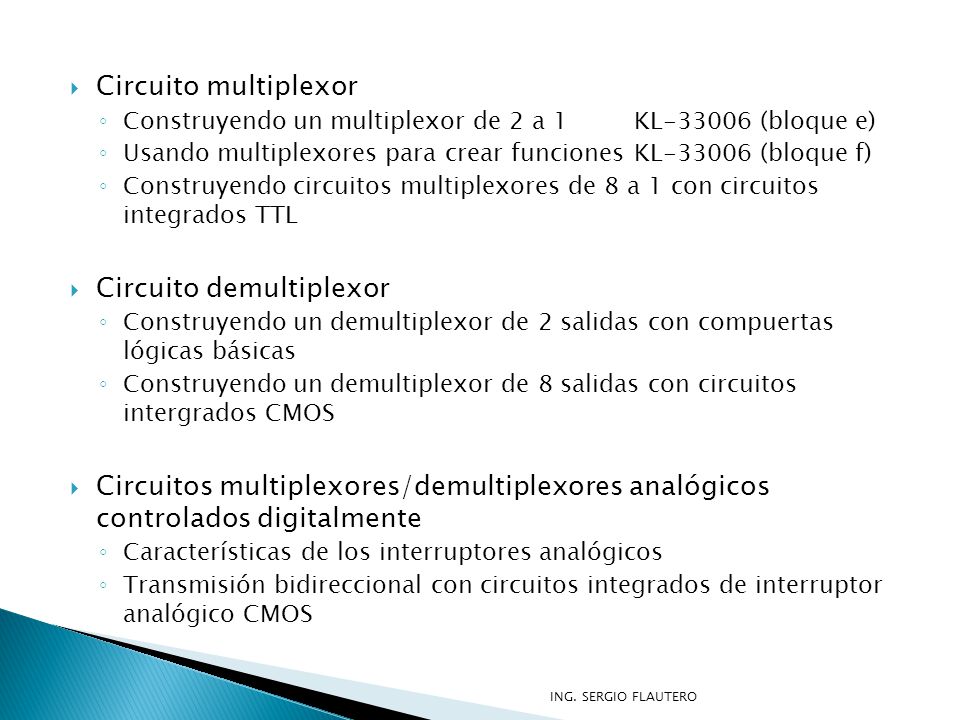

40 Circuito demultiplexor
Circuito multiplexor Construyendo un multiplexor de 2 a 1 KL (bloque e) Usando multiplexores para crear funciones KL (bloque f) Construyendo circuitos multiplexores de 8 a 1 con circuitos integrados TTL Circuito demultiplexor Construyendo un demultiplexor de 2 salidas con compuertas lógicas básicas Construyendo un demultiplexor de 8 salidas con circuitos intergrados CMOS Circuitos multiplexores/demultiplexores analógicos controlados digitalmente Características de los interruptores analógicos Transmisión bidireccional con circuitos integrados de interruptor analógico CMOS ING. SERGIO FLAUTERO

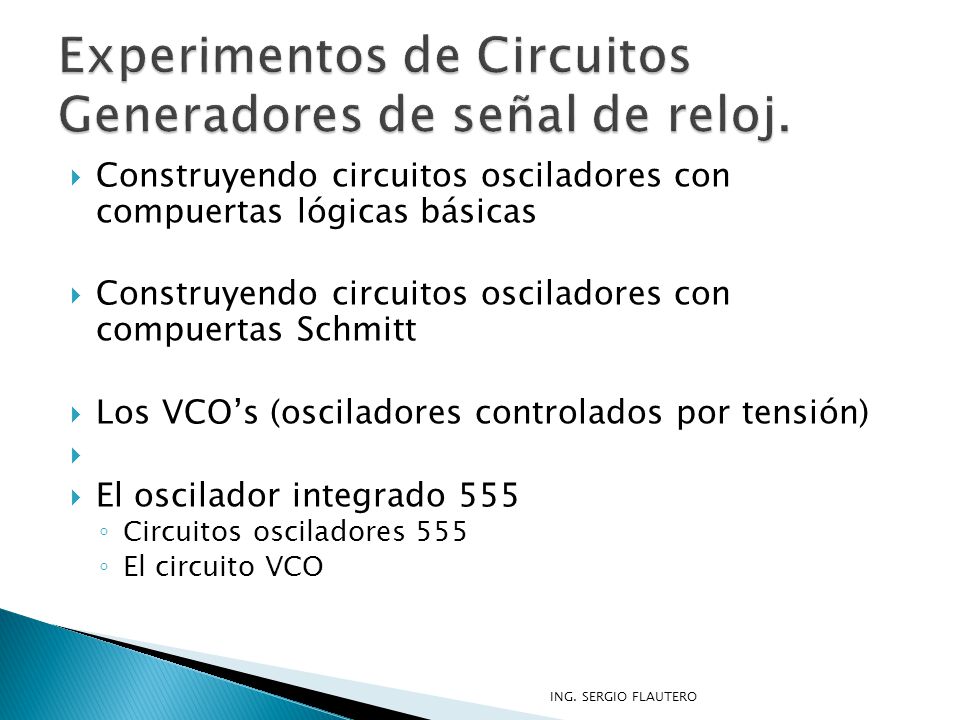

41 Experimentos de Circuitos Generadores de señal de reloj.
Construyendo circuitos osciladores con compuertas lógicas básicas Construyendo circuitos osciladores con compuertas Schmitt Los VCO’s (osciladores controlados por tensión) El oscilador integrado 555 Circuitos osciladores 555 El circuito VCO ING. SERGIO FLAUTERO

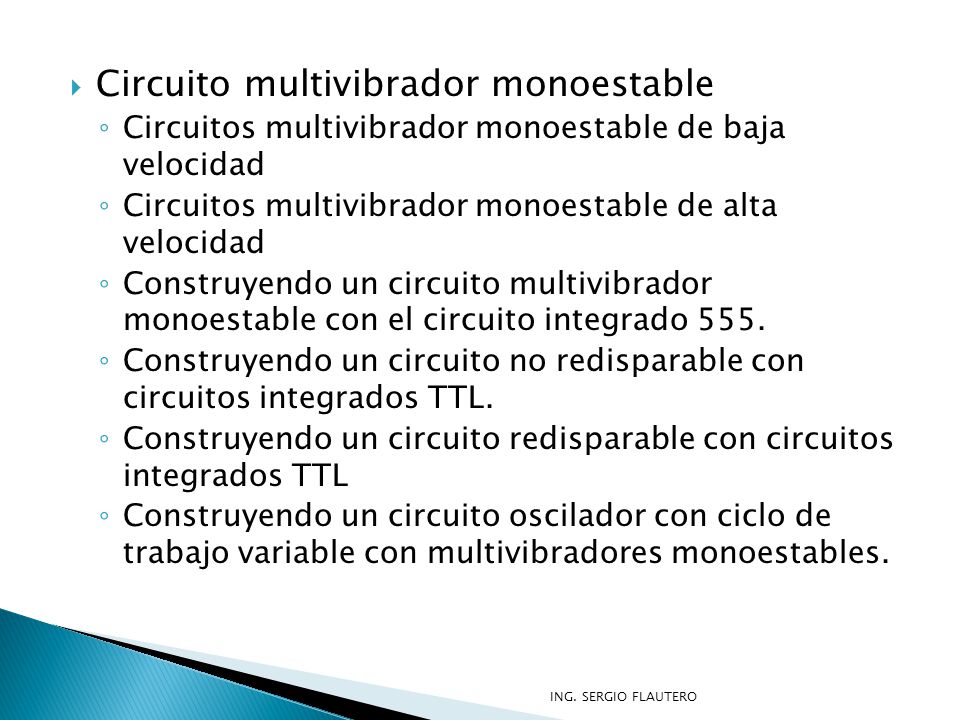

42 Circuito multivibrador monoestable
Circuitos multivibrador monoestable de baja velocidad Circuitos multivibrador monoestable de alta velocidad Construyendo un circuito multivibrador monoestable con el circuito integrado 555. Construyendo un circuito no redisparable con circuitos integrados TTL. Construyendo un circuito redisparable con circuitos integrados TTL Construyendo un circuito oscilador con ciclo de trabajo variable con multivibradores monoestables. ING. SERGIO FLAUTERO

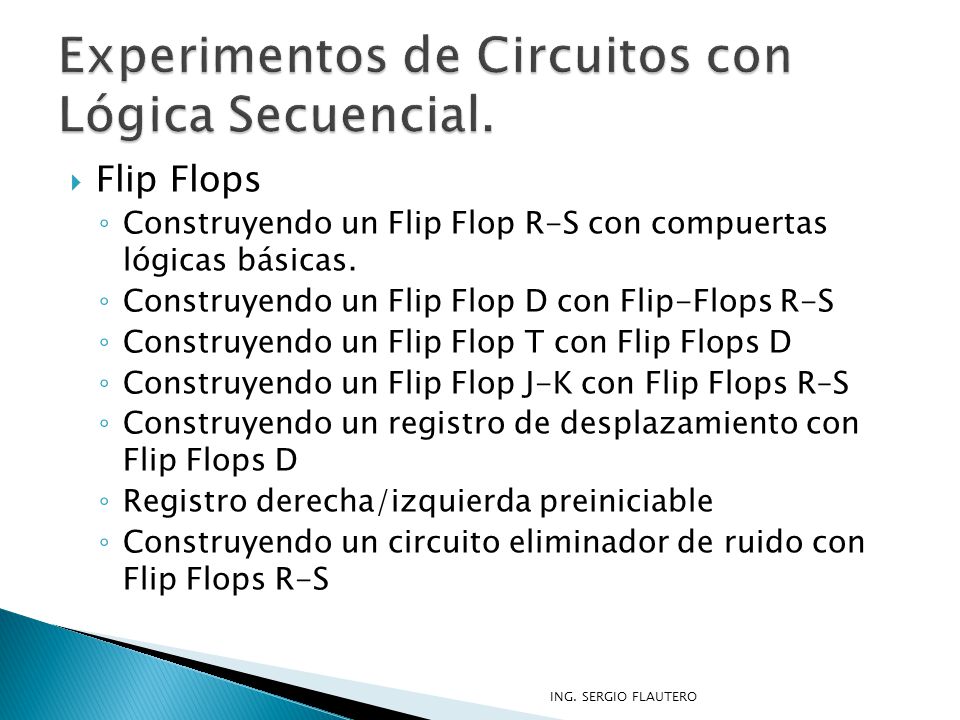

43 Experimentos de Circuitos con Lógica Secuencial.
Flip Flops Construyendo un Flip Flop R-S con compuertas lógicas básicas. Construyendo un Flip Flop D con Flip-Flops R-S Construyendo un Flip Flop T con Flip Flops D Construyendo un Flip Flop J-K con Flip Flops R–S Construyendo un registro de desplazamiento con Flip Flops D Registro derecha/izquierda preiniciable Construyendo un circuito eliminador de ruido con Flip Flops R-S ING. SERGIO FLAUTERO

44 Flip Flops tipo J-K Contador binario asíncrono ascendente
Contador de décadas asíncrono ascendente Contador divisor por N asíncrono ascendente Contador binario asíncrono descendente Contador binario síncrono ascendente Contador binario síncrono ascendente/descendente Contador binario ascendente/descendente preiniciable Contador de décadas ascendente/descendente preiniciable Contador de anillo Contador de Johnson ING. SERGIO FLAUTERO

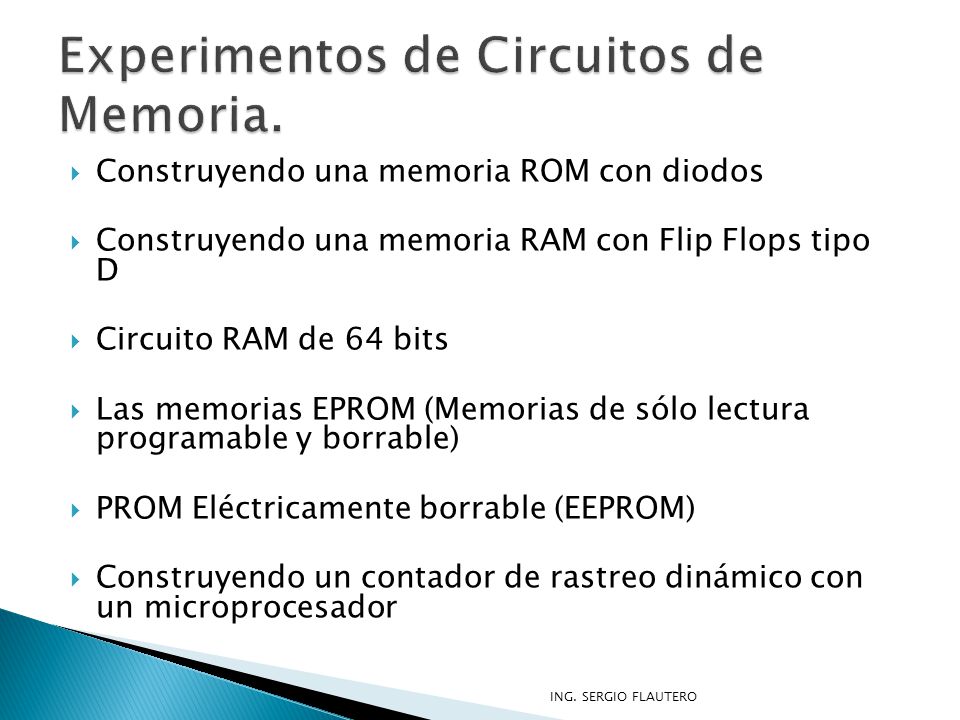

45 Experimentos de Circuitos de Memoria.
Construyendo una memoria ROM con diodos   Construyendo una memoria RAM con Flip Flops tipo D Circuito RAM de 64 bits Las memorias EPROM (Memorias de sólo lectura programable y borrable) PROM Eléctricamente borrable (EEPROM)   Construyendo un contador de rastreo dinámico con un microprocesador ING. SERGIO FLAUTERO

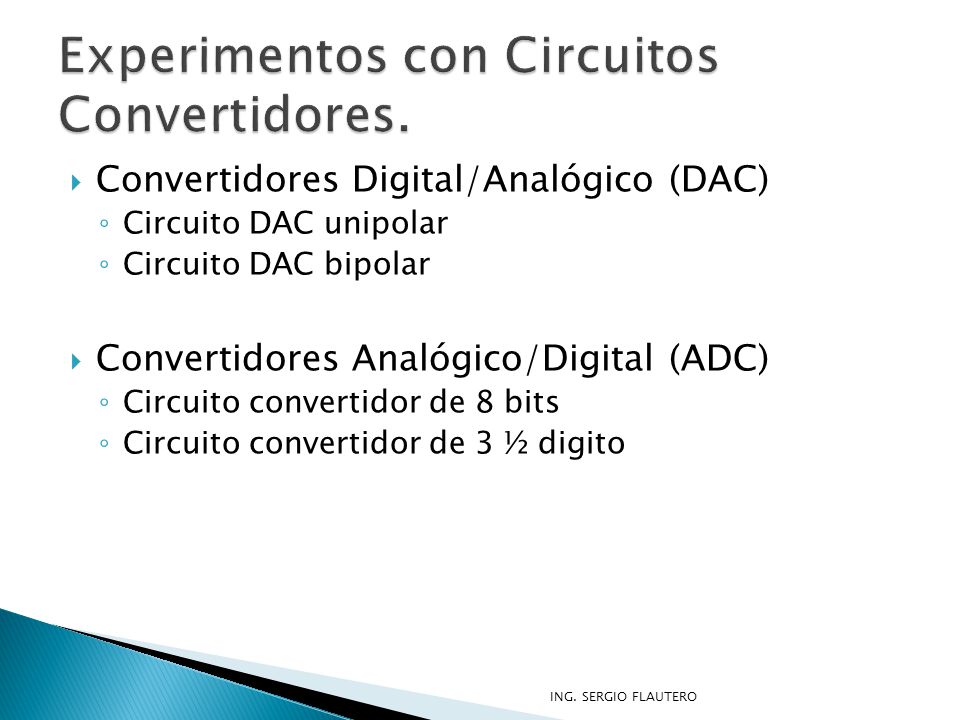

46 Experimentos con Circuitos Convertidores.
Convertidores Digital/Analógico (DAC) Circuito DAC unipolar Circuito DAC bipolar Convertidores Analógico/Digital (ADC) Circuito convertidor de 8 bits Circuito convertidor de 3 ½ digito ING. SERGIO FLAUTERO

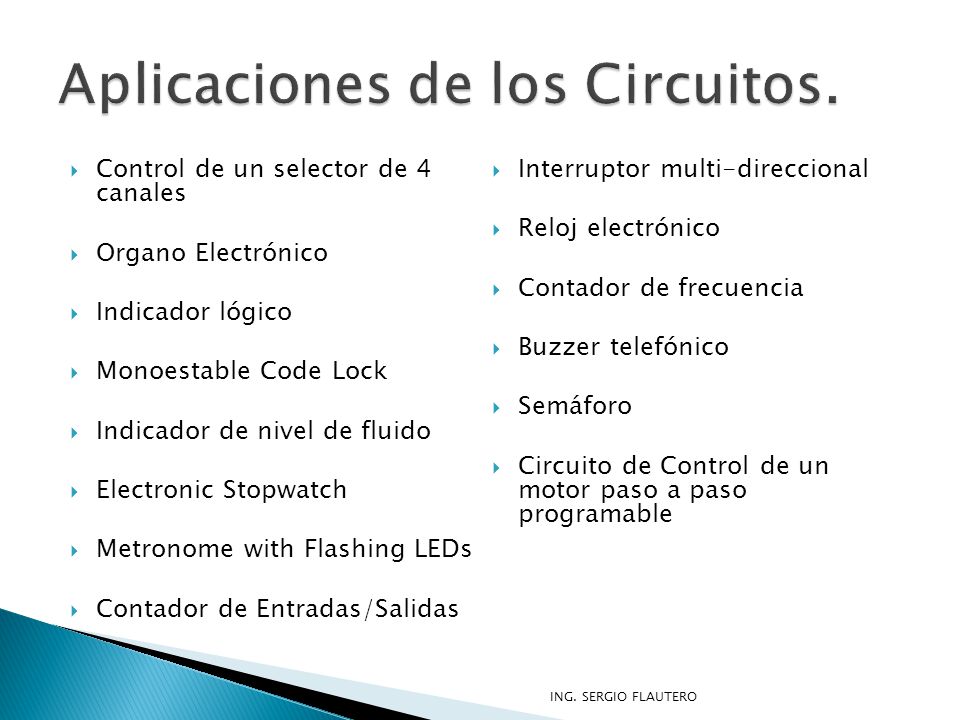

47 Aplicaciones de los Circuitos.
Control de un selector de 4 canales Interruptor multi-direccional Reloj electrónico Organo Electrónico Contador de frecuencia Indicador lógico Buzzer telefónico Monoestable Code Lock Semáforo Indicador de nivel de fluido Circuito de Control de un motor paso a paso programable Electronic Stopwatch Metronome with Flashing LEDs Contador de Entradas/Salidas ING. SERGIO FLAUTERO

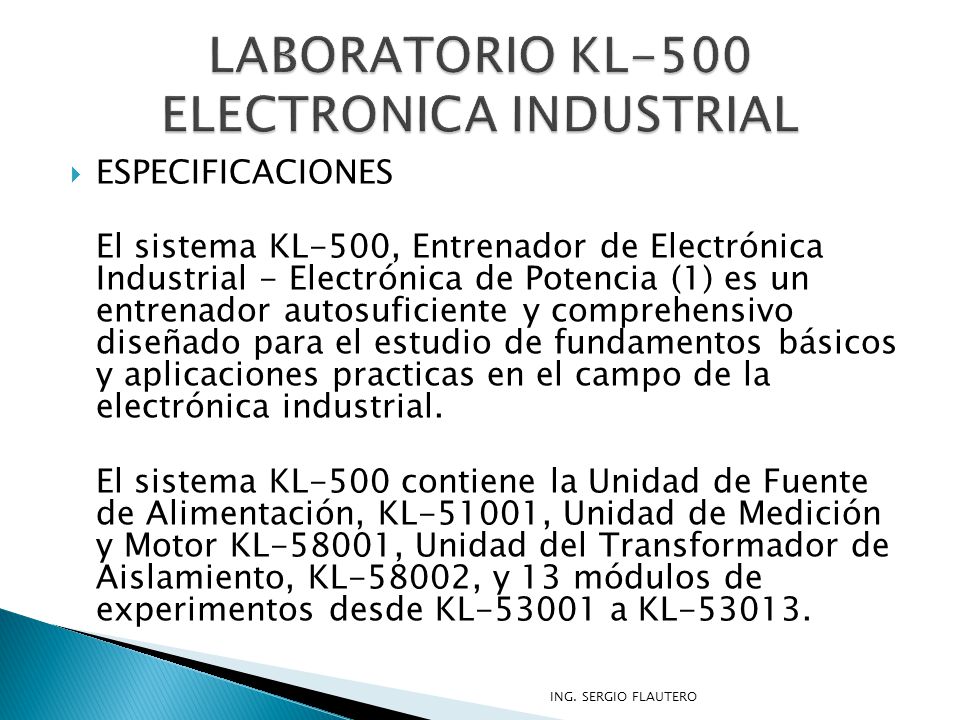

48 LABORATORIO KL-500 ELECTRONICA INDUSTRIAL
ESPECIFICACIONES El sistema KL-500, Entrenador de Electrónica Industrial - Electrónica de Potencia (1) es un entrenador autosuficiente y comprehensivo diseñado para el estudio de fundamentos básicos y aplicaciones practicas en el campo de la electrónica industrial. El sistema KL-500 contiene la Unidad de Fuente de Alimentación, KL-51001, Unidad de Medición y Motor KL-58001, Unidad del Transformador de Aislamiento, KL-58002, y 13 módulos de experimentos desde KL a KL ING. SERGIO FLAUTERO

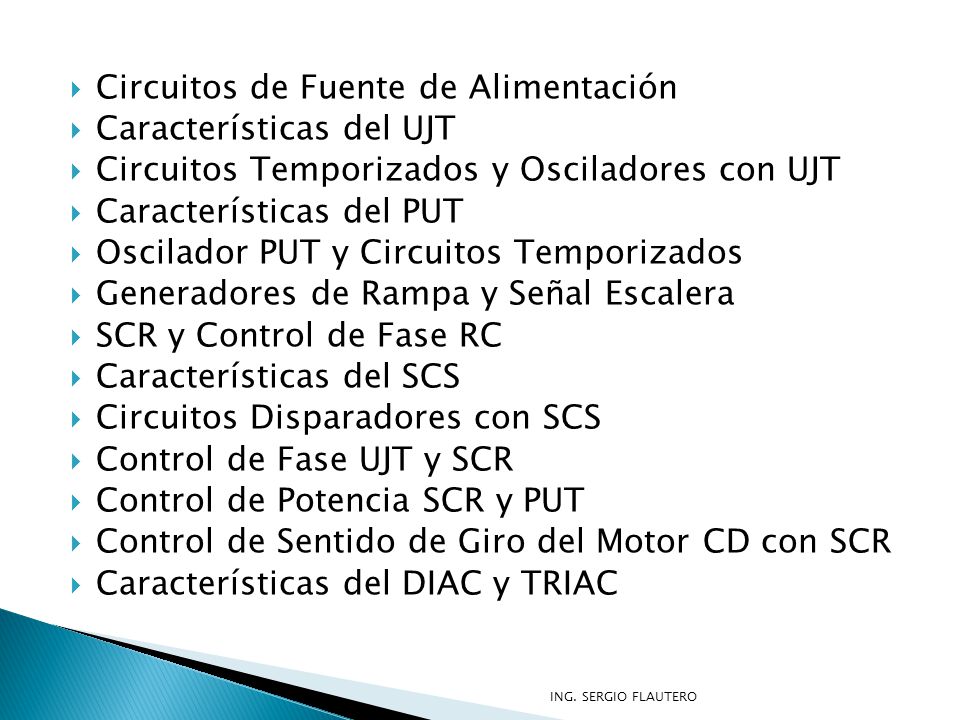

49 Circuitos de Fuente de Alimentación Características del UJT
Circuitos Temporizados y Osciladores con UJT Características del PUT Oscilador PUT y Circuitos Temporizados Generadores de Rampa y Señal Escalera SCR y Control de Fase RC Características del SCS Circuitos Disparadores con SCS Control de Fase UJT y SCR Control de Potencia SCR y PUT Control de Sentido de Giro del Motor CD con SCR Características del DIAC y TRIAC ING. SERGIO FLAUTERO

50 LABORATORIO KL-900 DE COMUNICACIONES BASICAS
Osciladores de RF Moduladores PWM Filtros de Segundo Orden Demoduladores PWM Moduladores FSK Moduladores AM Demoduladores FSK Demoduladores AM Sintetizador de Frecuencia Moduladores DSB-SC y SSB Sistema CVSD Demoduladores DSB- SC y SSB CVSD de Manchester Sistema ASK Moduladores FM Sistema PSK/QPSK Demoduladores FM Convertidores de A/D Convertidor de D/A ING. SERGIO FLAUTERO

51 Filtros de Segundo Orden
Osciladores de RF Oscilador de Colpitts Oscilador de Hartley Filtros de Segundo Orden Filtro pasa bajas de Segundo Orden Filtro pasa altas de Segundo Orden Moduladores AM Modulador de Amplitud Demoduladores AM Detector con diodo Detector de producto ING. SERGIO FLAUTERO

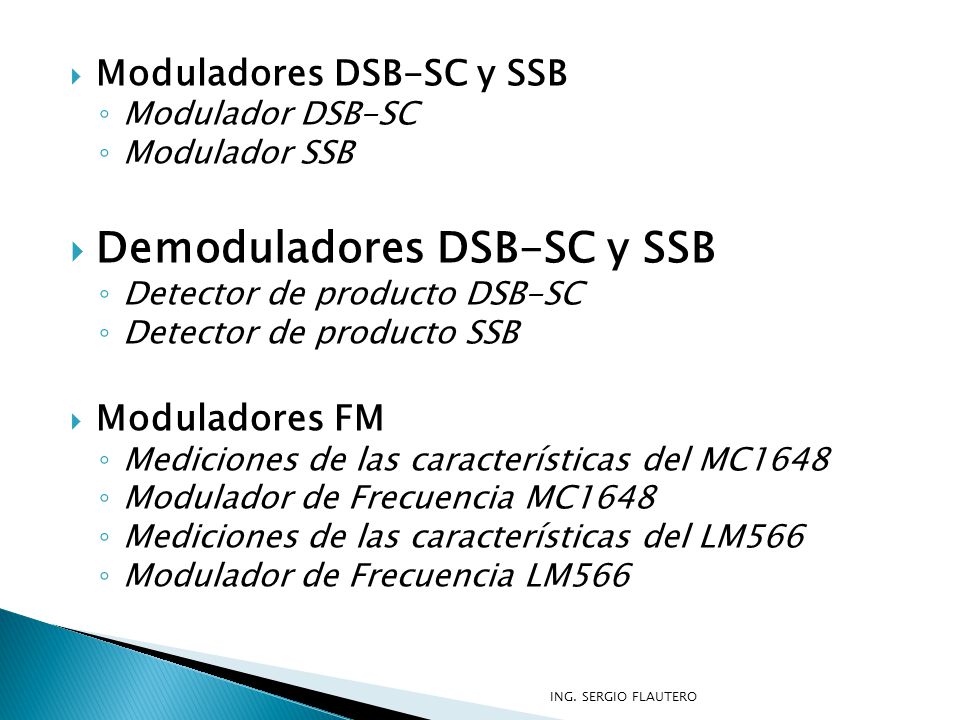

52 Demoduladores DSB-SC y SSB
Modulador DSB-SC Modulador SSB Demoduladores DSB-SC y SSB Detector de producto DSB-SC Detector de producto SSB Moduladores FM Mediciones de las características del MC1648 Modulador de Frecuencia MC1648 Mediciones de las características del LM566 Modulador de Frecuencia LM566 ING. SERGIO FLAUTERO

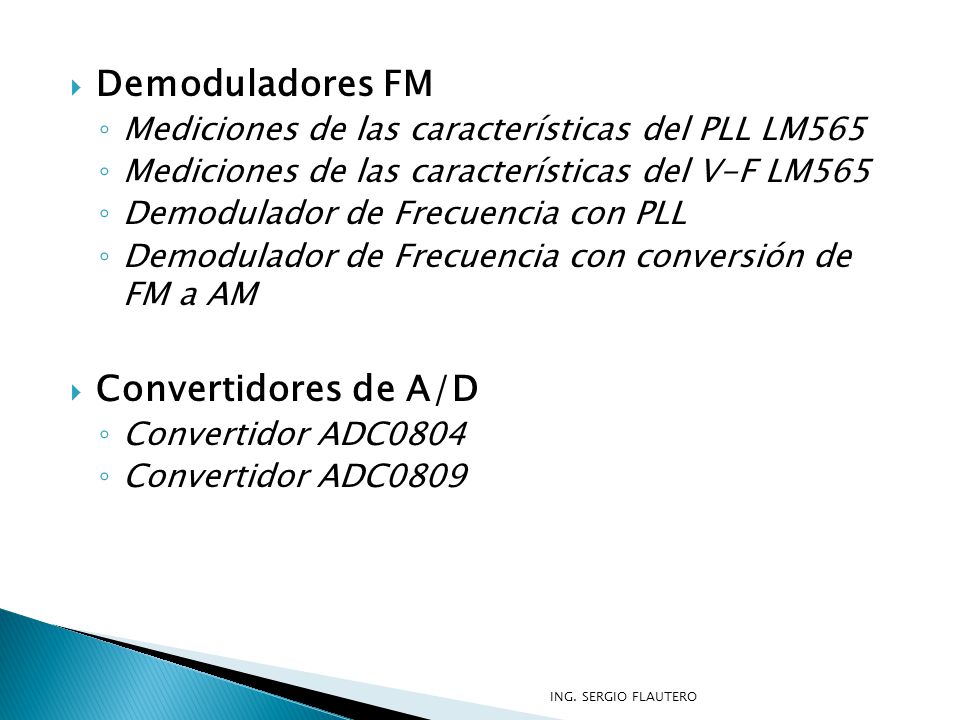

53 Demoduladores FM Convertidores de A/D
Mediciones de las características del PLL LM565 Mediciones de las características del V-F LM565 Demodulador de Frecuencia con PLL Demodulador de Frecuencia con conversión de FM a AM Convertidores de A/D Convertidor ADC0804 Convertidor ADC0809 ING. SERGIO FLAUTERO

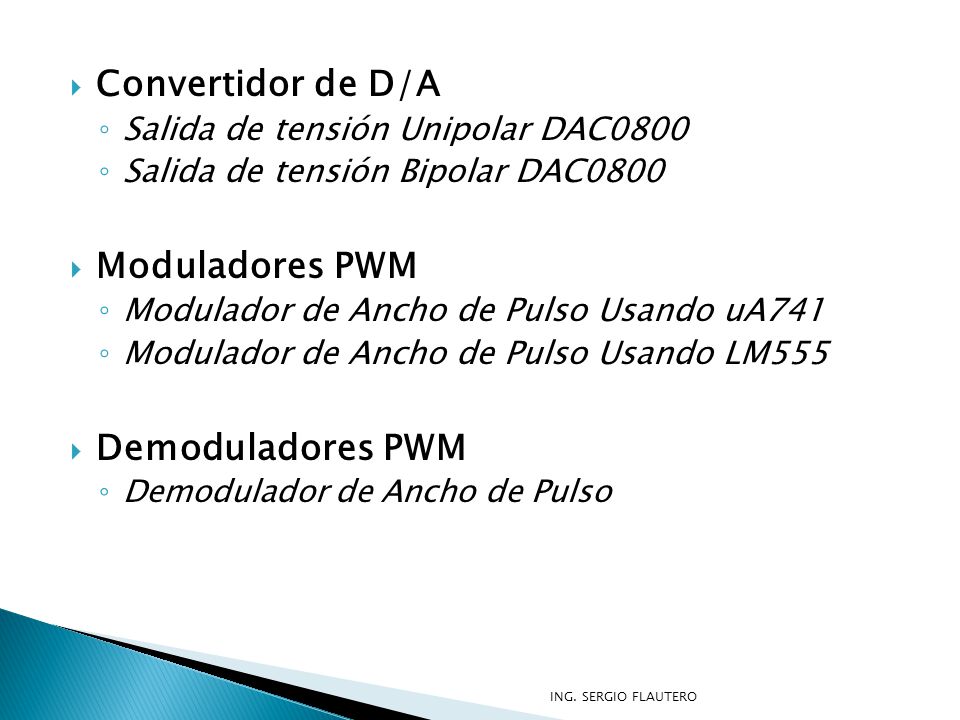

54 Convertidor de D/A Moduladores PWM Demoduladores PWM
Salida de tensión Unipolar DAC0800 Salida de tensión Bipolar DAC0800 Moduladores PWM Modulador de Ancho de Pulso Usando uA741 Modulador de Ancho de Pulso Usando LM555 Demoduladores PWM Demodulador de Ancho de Pulso ING. SERGIO FLAUTERO

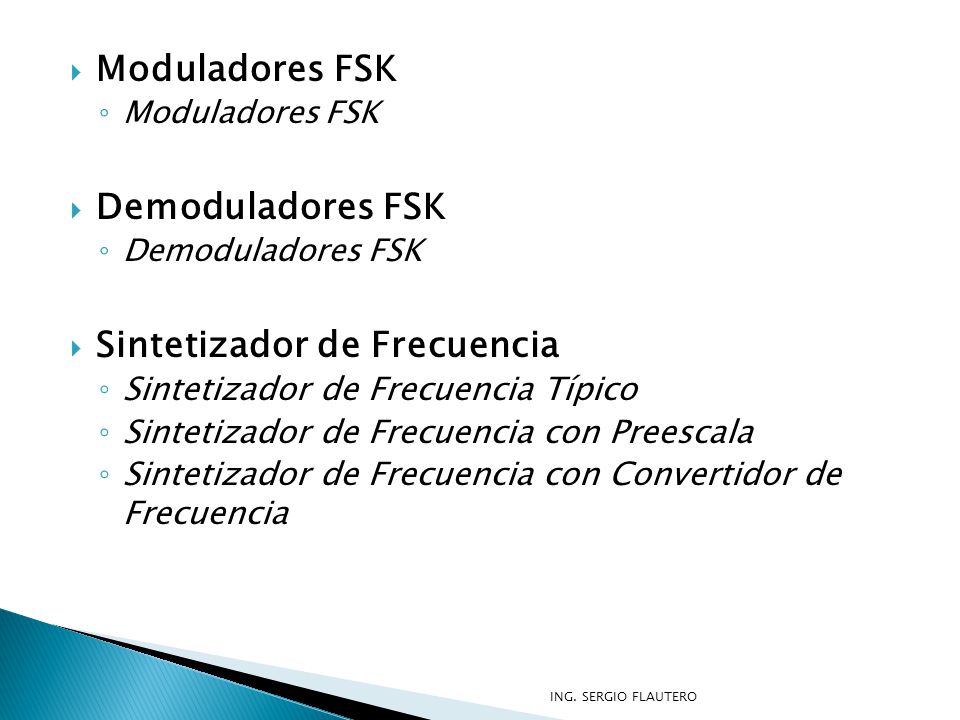

55 Sintetizador de Frecuencia
Moduladores FSK Demoduladores FSK Sintetizador de Frecuencia Sintetizador de Frecuencia Típico Sintetizador de Frecuencia con Preescala Sintetizador de Frecuencia con Convertidor de Frecuencia ING. SERGIO FLAUTERO

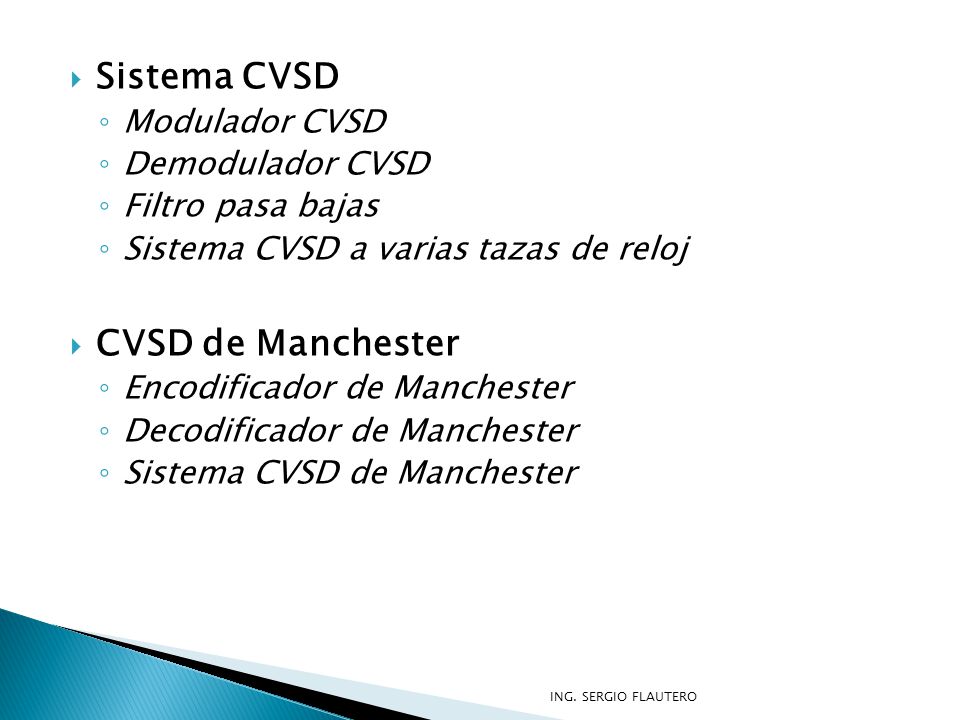

56 Sistema CVSD CVSD de Manchester Modulador CVSD Demodulador CVSD
Filtro pasa bajas Sistema CVSD a varias tazas de reloj CVSD de Manchester Encodificador de Manchester Decodificador de Manchester Sistema CVSD de Manchester ING. SERGIO FLAUTERO

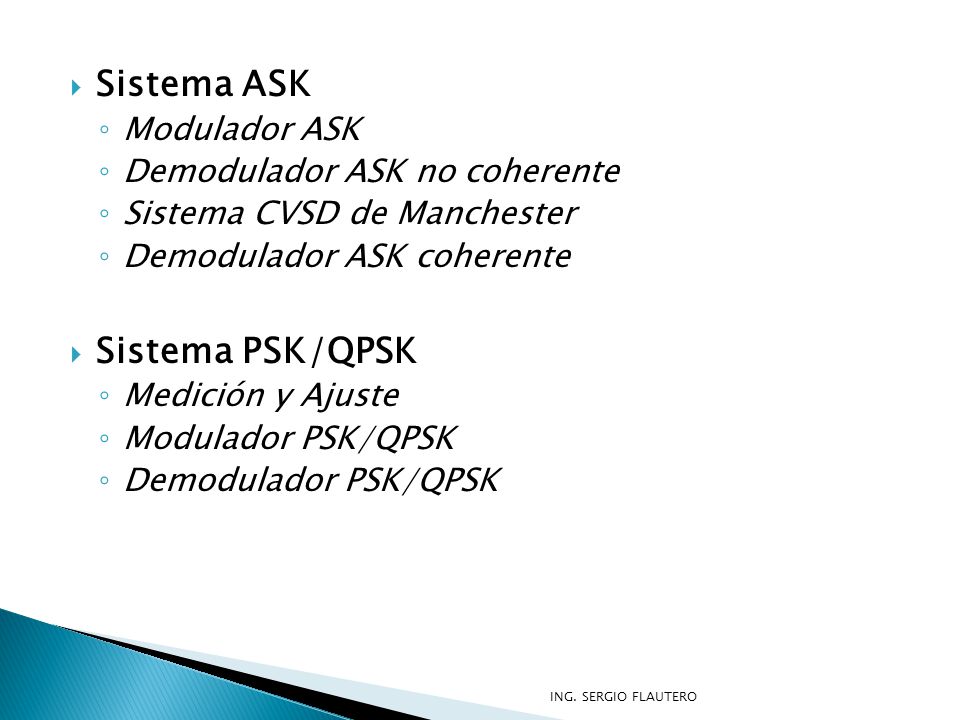

57 Sistema ASK Sistema PSK/QPSK Modulador ASK
Demodulador ASK no coherente Sistema CVSD de Manchester Demodulador ASK coherente Sistema PSK/QPSK Medición y Ajuste Modulador PSK/QPSK Demodulador PSK/QPSK ING. SERGIO FLAUTERO
