4 ¿cómo se elabora Proyección UTM?
¿cómo se determinan y se leen las coordenadas UTM?

5 Proyección Universal Transversal Mercator (UTM)
Es tangente a un meridiano de origen. 60 husos (cada 6º W-E). 19 bandas c/8º y 1 c/12º (de C a la Z; menos CH; I, LL, Ñ, O); 80ºS-84ºN. El resto de las latitudes se representan con UPS. c/ faja o zona o husos posee un “meridiano central”.

6

7 Es conforme (ángulos). (solo mantiene distancia sobre la tangencia)

8

9 Zonas UTM en Argentina

10

11

12

13 A UN PUNTO, SINO A UN CUADRADO

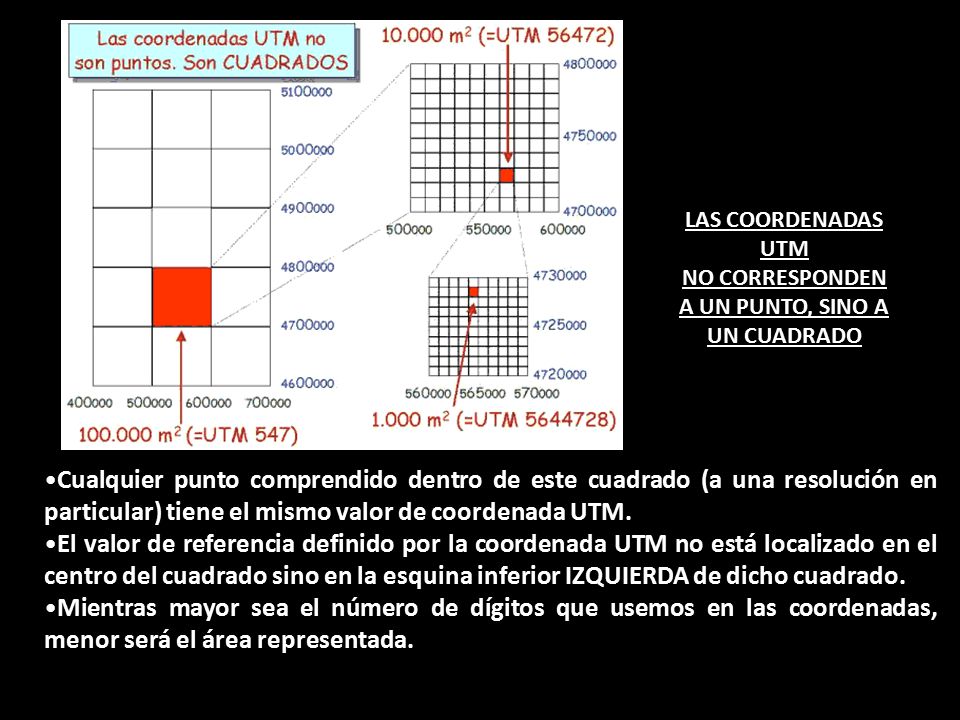

LAS COORDENADAS UTM NO CORRESPONDEN A UN PUNTO, SINO A UN CUADRADO Cualquier punto comprendido dentro de este cuadrado (a una resolución en particular) tiene el mismo valor de coordenada UTM. El valor de referencia definido por la coordenada UTM no está localizado en el centro del cuadrado sino en la esquina inferior IZQUIERDA de dicho cuadrado. Mientras mayor sea el número de dígitos que usemos en las coordenadas, menor será el área representada.

14

15 En el hemisferio N, se asigna al Ecuador el valor cero.
¿Cómo se representan la localización? Con un código de la zona y dos coordenadas métricas, que son la distancias al este en metros ("Easting“) y la distancia desde el Ecuador, también en metros ("Northing"). Ejemplo: 30T Para determinar el "Easting" se ha elegido el valor En nuestro ejemplo (30T ) el punto está a metros al este del centro de la zona 30, ya que = El "Northing" está determinado por la distancia, en metros, al Ecuador. En el hemisferio N, se asigna al Ecuador el valor cero. Para evitar Nº negativos, al representar puntos del hemisferio S se asigna al Ecuador el valor En nuestro ejemplo (30T ) el punto está situado a kilómetros y 95 metros del Ecuador. Representación gráfica del ejemplo:

16

17

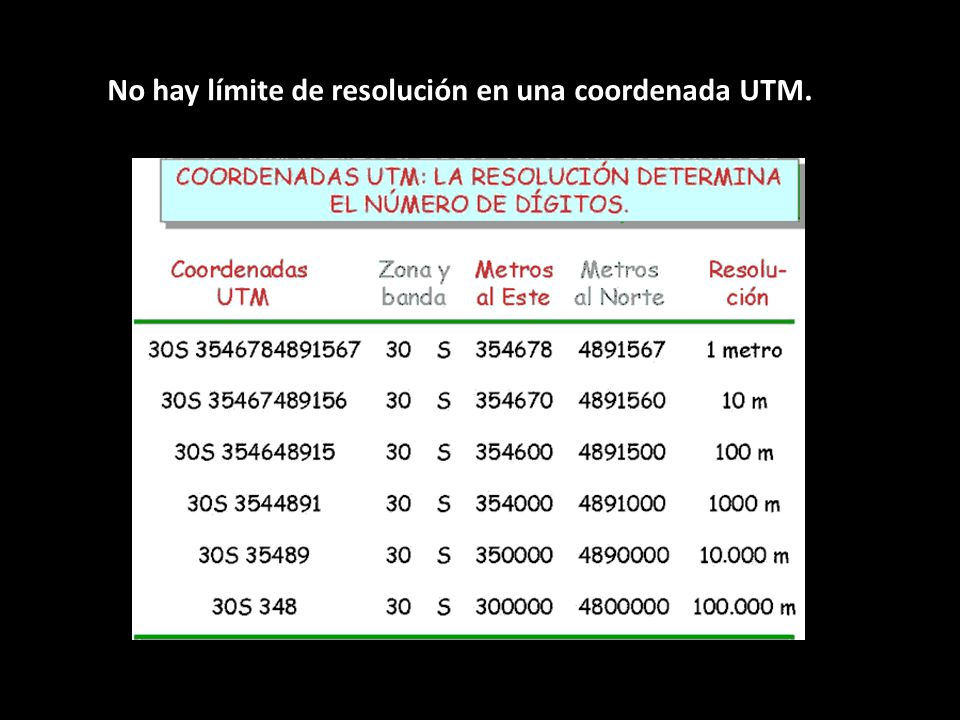

18 No hay límite de resolución en una coordenada UTM.

19 ¿Ejercicios?
