1 Ver también páginas 89-101 de la Guía 2 de Idrisi, y
Índices de vegetación Lectura asignada: Interpreting vegetation indices (ver enlace en página escondida debajo de Tutorial 5-7) Ver también páginas de la Guía 2 de Idrisi, y

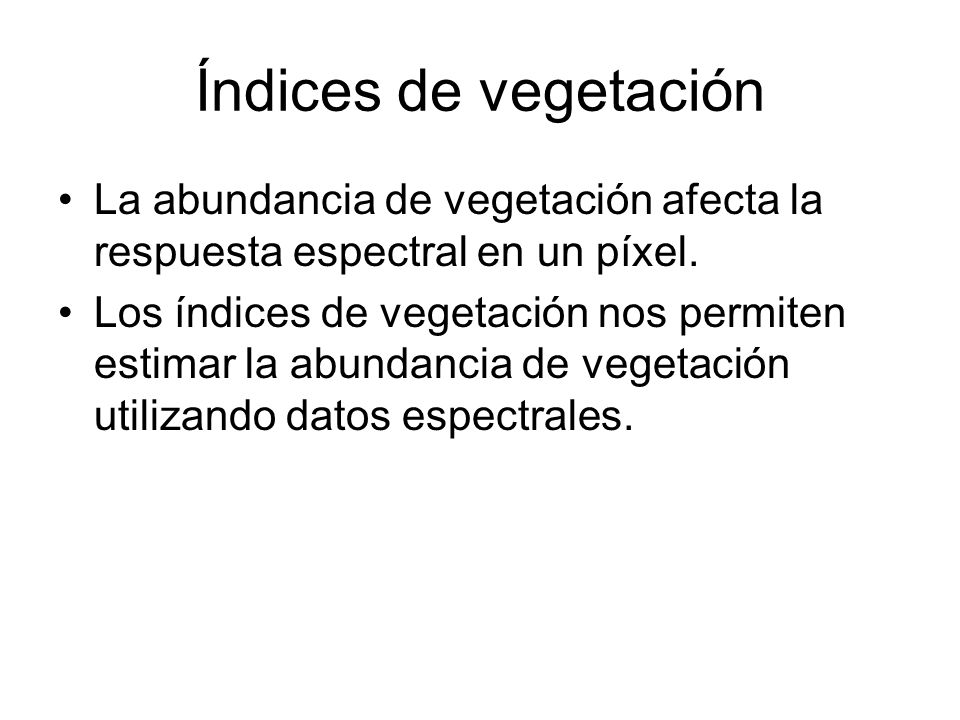

2 Índices de vegetación La abundancia de vegetación afecta la respuesta espectral en un píxel. Los índices de vegetación nos permiten estimar la abundancia de vegetación utilizando datos espectrales.

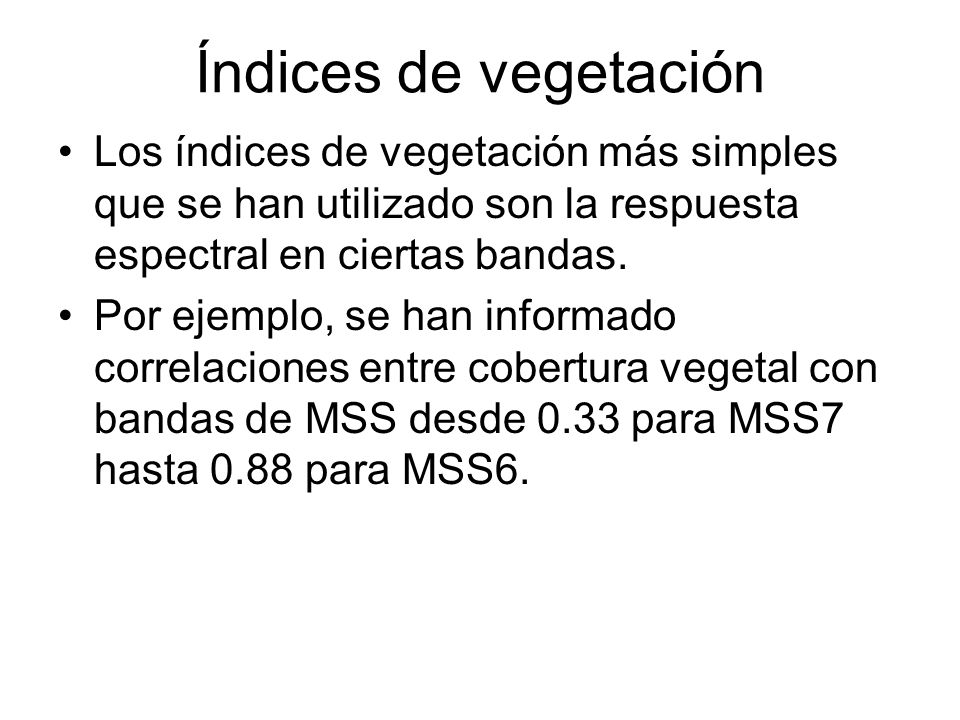

3 Índices de vegetación Los índices de vegetación más simples que se han utilizado son la respuesta espectral en ciertas bandas. Por ejemplo, se han informado correlaciones entre cobertura vegetal con bandas de MSS desde 0.33 para MSS7 hasta 0.88 para MSS6.

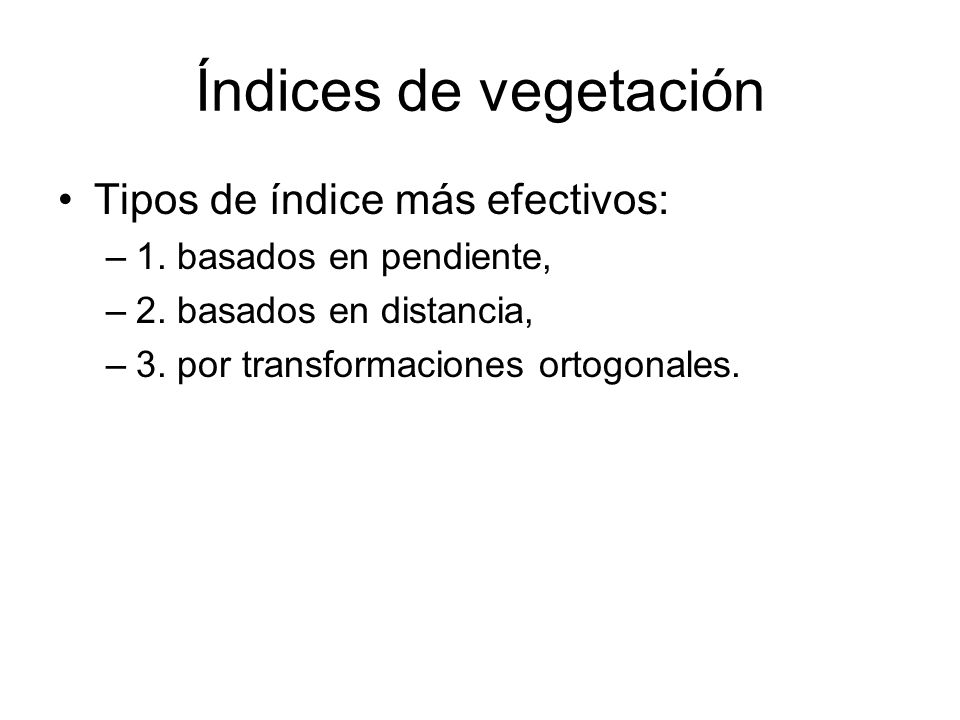

4 Índices de vegetación Tipos de índice más efectivos:
1. basados en pendiente, 2. basados en distancia, 3. por transformaciones ortogonales.

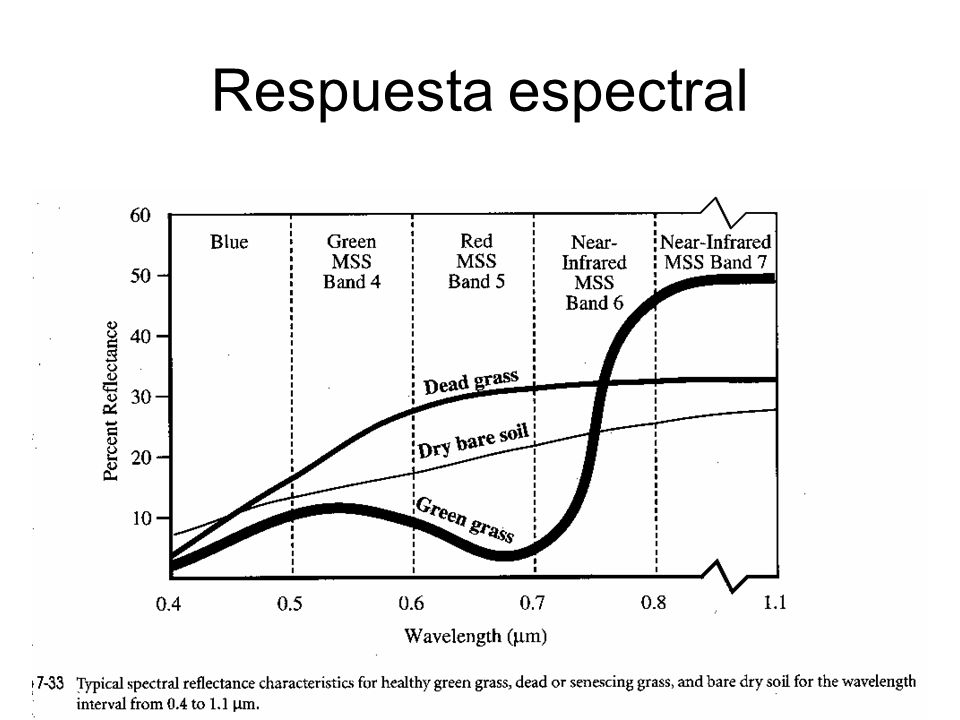

5 Respuesta espectral

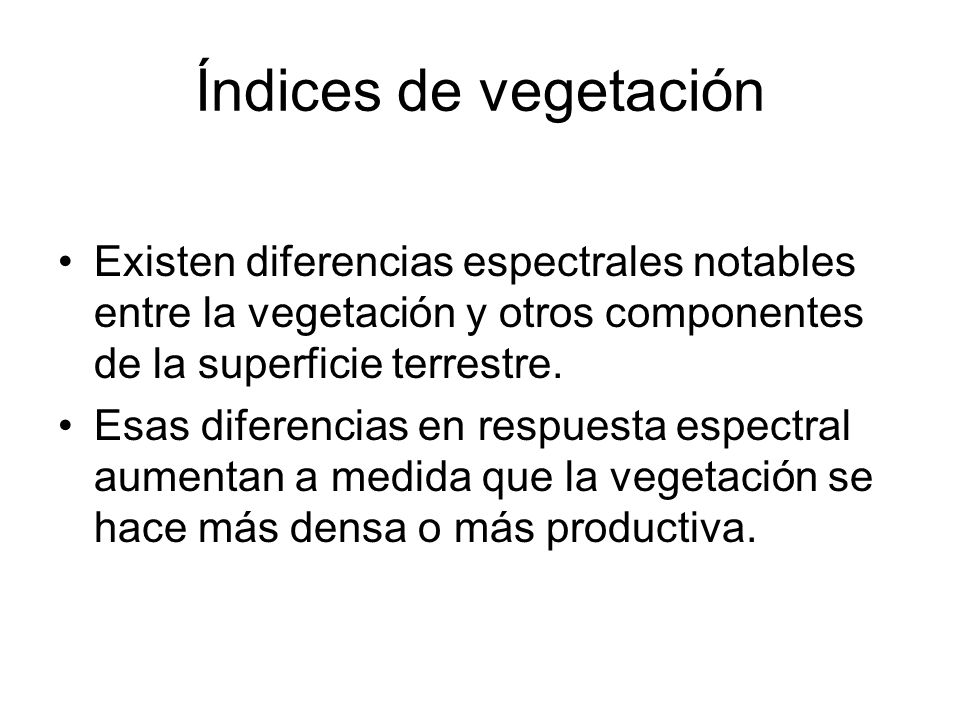

6 Índices de vegetación Existen diferencias espectrales notables entre la vegetación y otros componentes de la superficie terrestre. Esas diferencias en respuesta espectral aumentan a medida que la vegetación se hace más densa o más productiva.

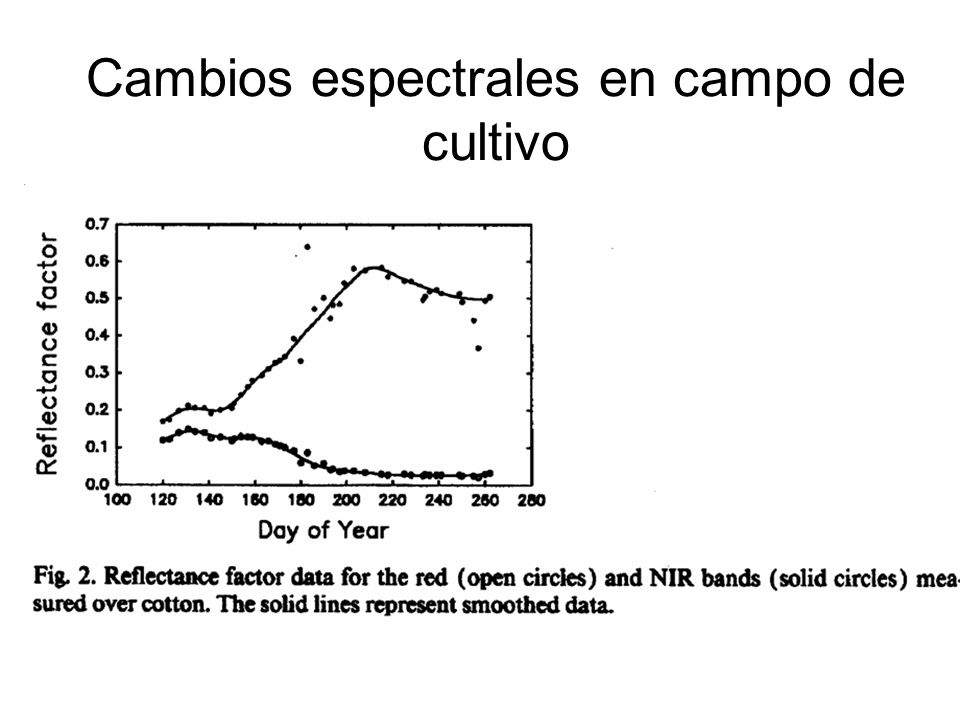

7 Cambios espectrales en campo de cultivo

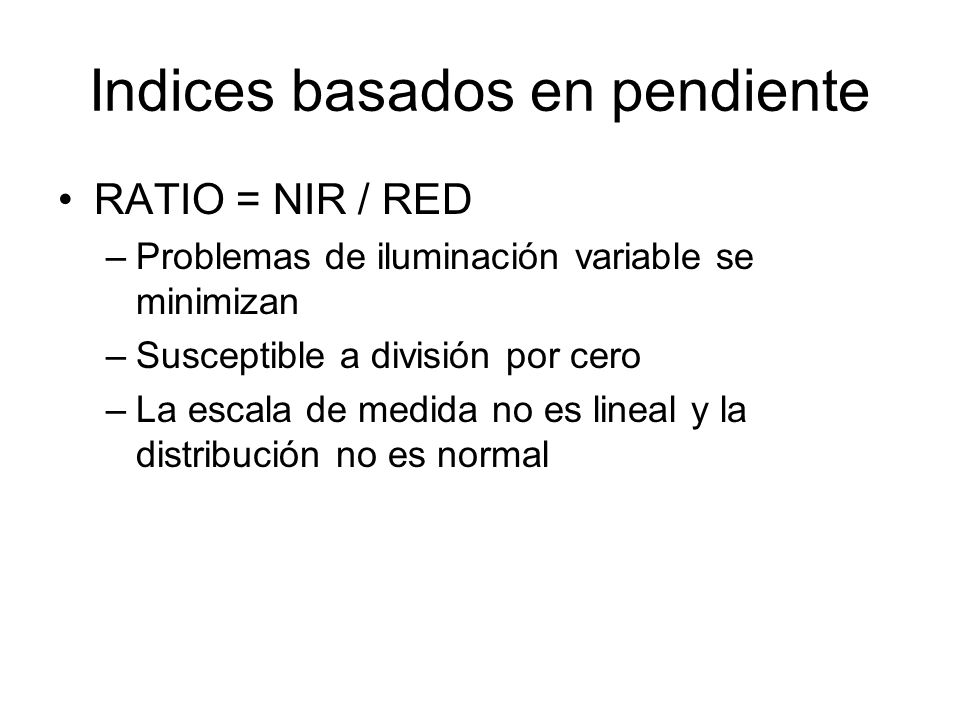

8 Indices basados en pendiente
RATIO = NIR / RED Problemas de iluminación variable se minimizan Susceptible a división por cero La escala de medida no es lineal y la distribución no es normal

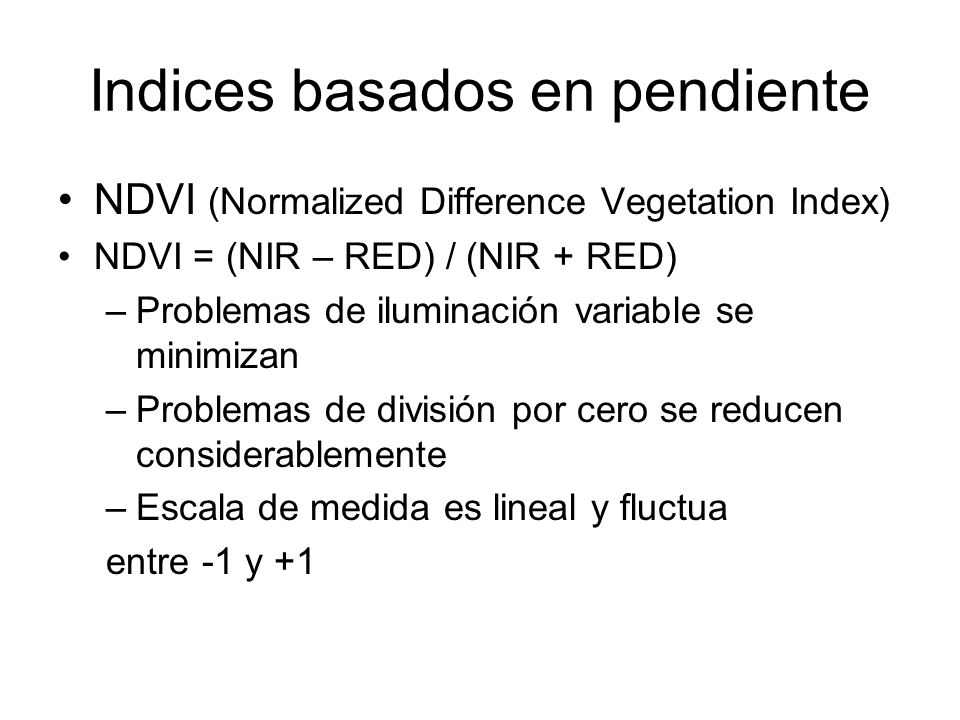

9 Indices basados en pendiente
NDVI (Normalized Difference Vegetation Index) NDVI = (NIR – RED) / (NIR + RED) Problemas de iluminación variable se minimizan Problemas de división por cero se reducen considerablemente Escala de medida es lineal y fluctua entre -1 y +1

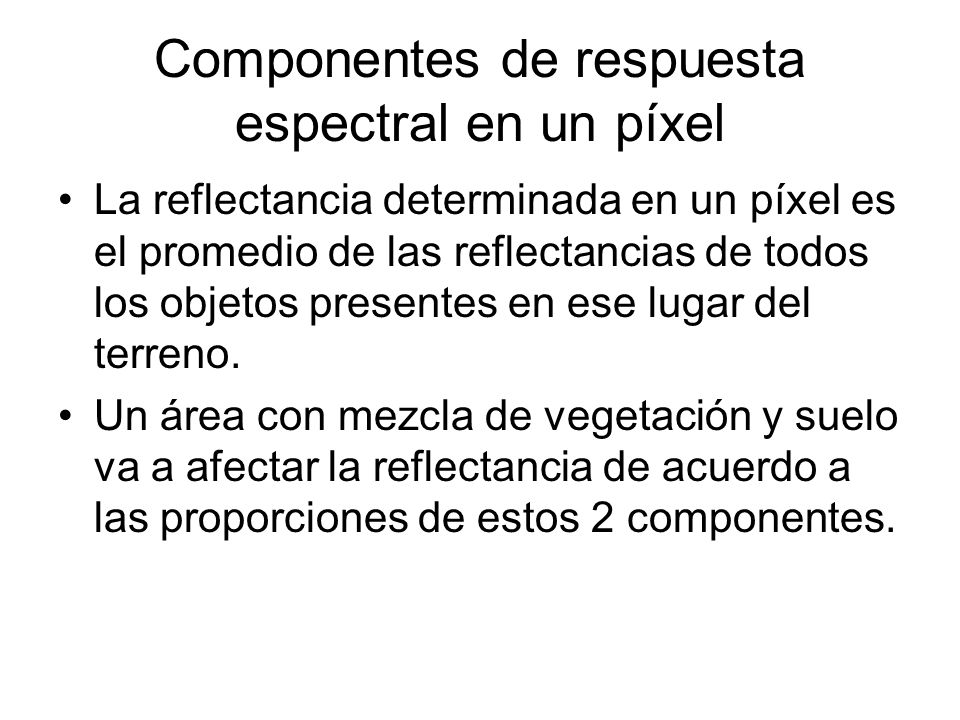

10 Componentes de respuesta espectral en un píxel
La reflectancia determinada en un píxel es el promedio de las reflectancias de todos los objetos presentes en ese lugar del terreno. Un área con mezcla de vegetación y suelo va a afectar la reflectancia de acuerdo a las proporciones de estos 2 componentes.

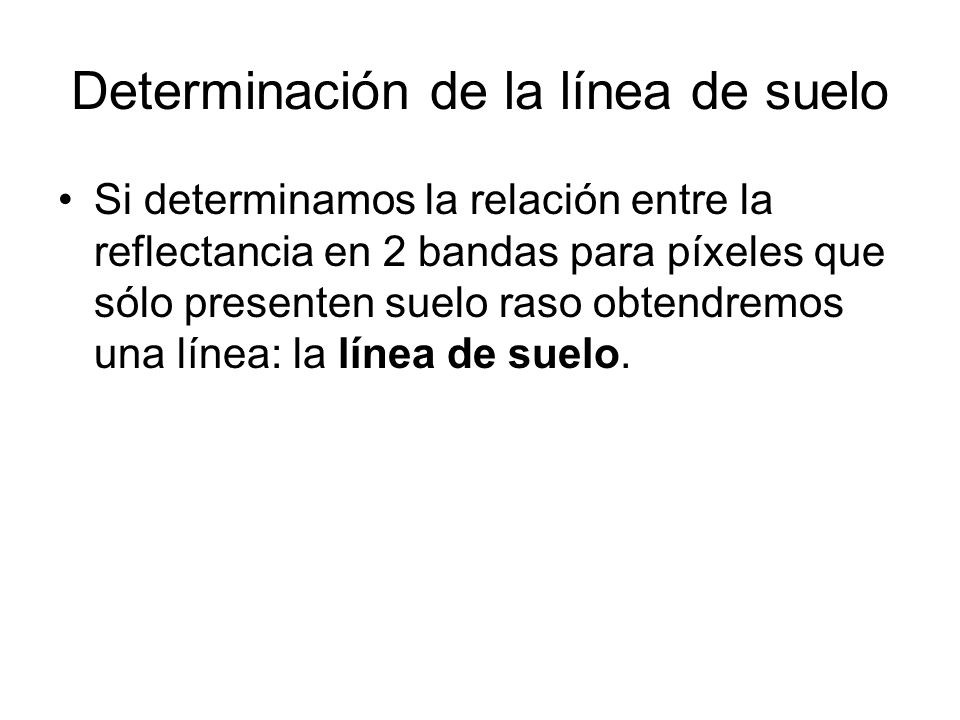

11 Determinación de la línea de suelo
Si determinamos la relación entre la reflectancia en 2 bandas para píxeles que sólo presenten suelo raso obtendremos una línea: la línea de suelo.

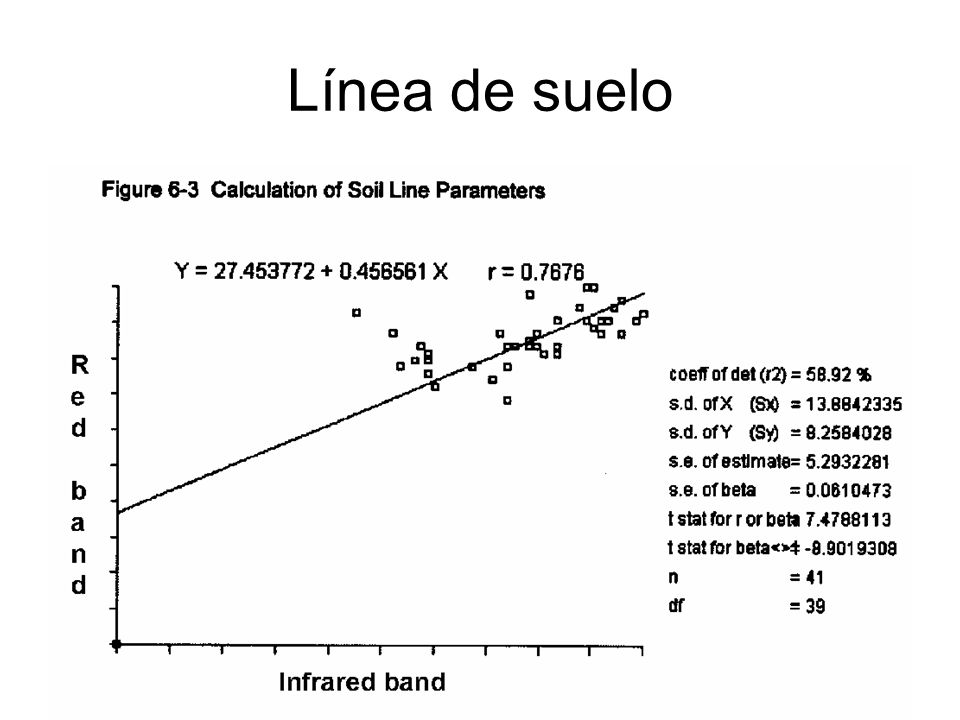

12 Línea de suelo

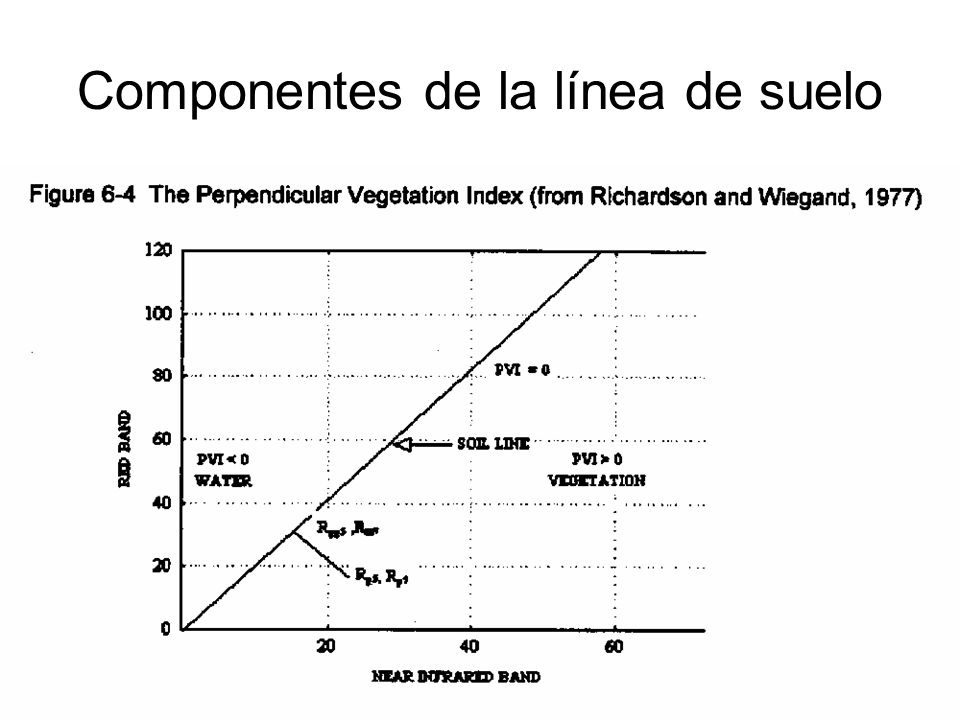

13 Componentes de la línea de suelo

14 Transformaciones ortogonales
Se pueden obtener con PCA. Existen índices de este tipo para los que se han asignado coeficientes según los tipos de datos: transformación “tasseled cap” (gorro de borla). Por ejemplo, la ecuación para el componente de Brillo usando datos de MSS: MSBI = 0.4MSS MSS MSS MSS7

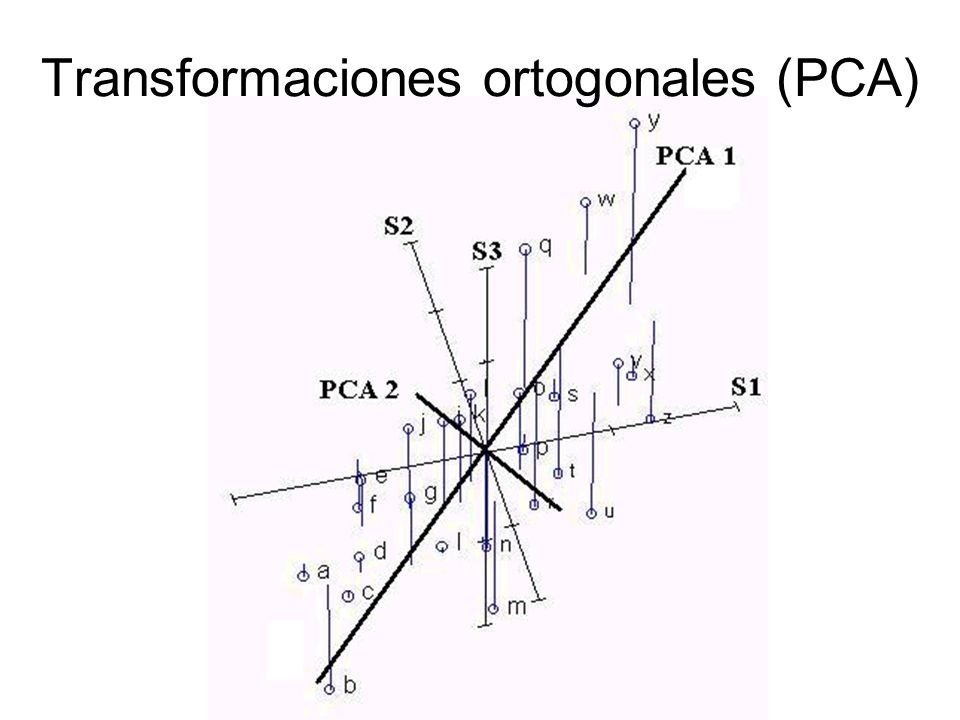

15 Transformaciones ortogonales (PCA)

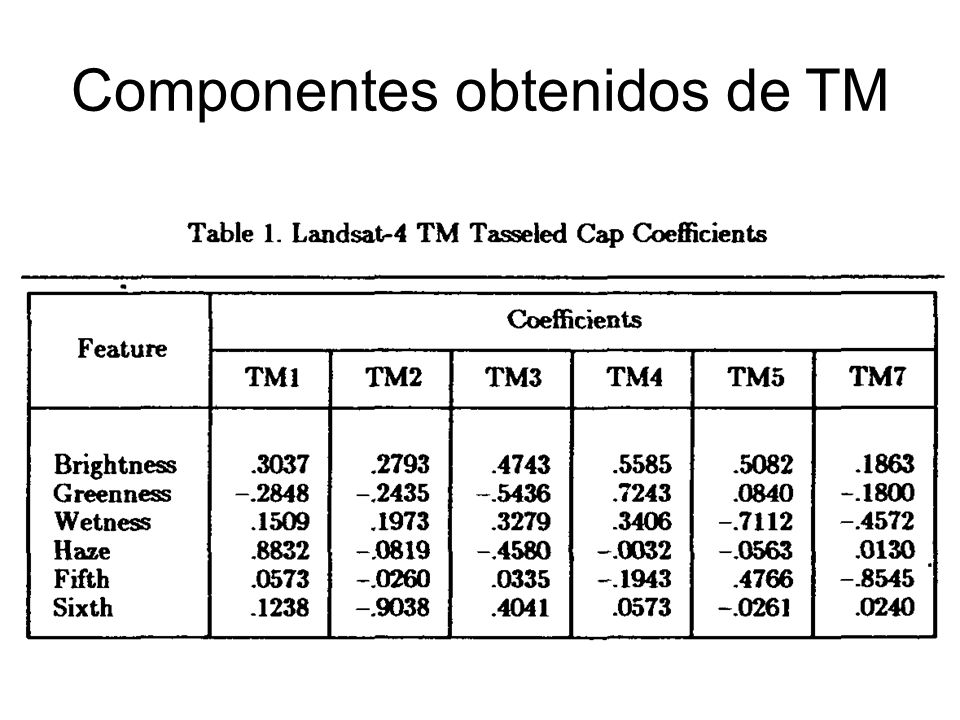

16 Componentes obtenidos de TM

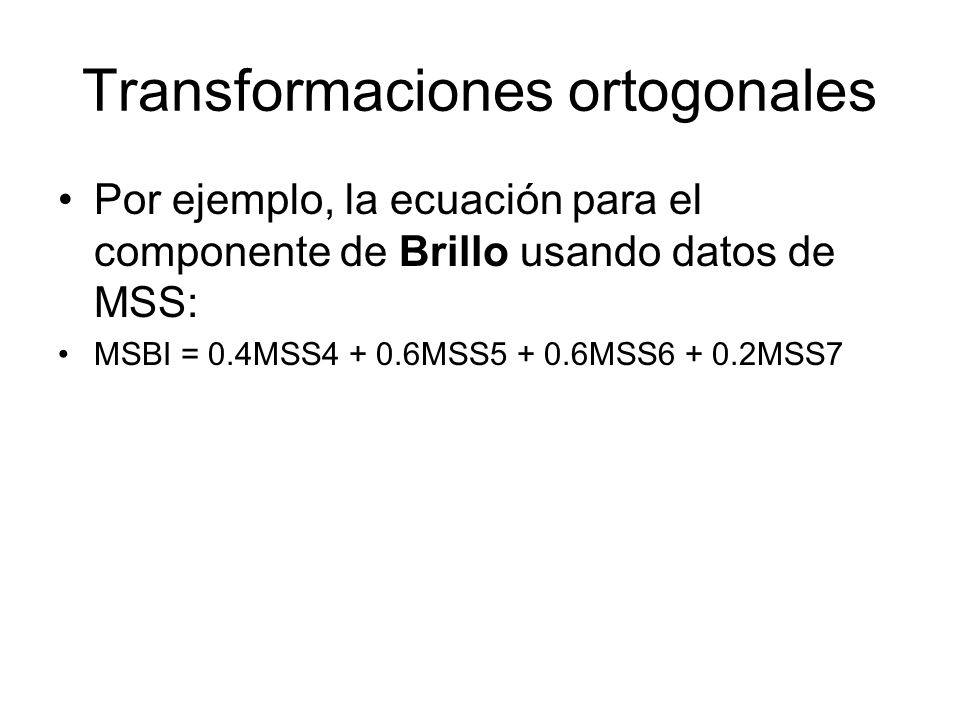

17 Transformaciones ortogonales
Por ejemplo, la ecuación para el componente de Brillo usando datos de MSS: MSBI = 0.4MSS MSS MSS MSS7

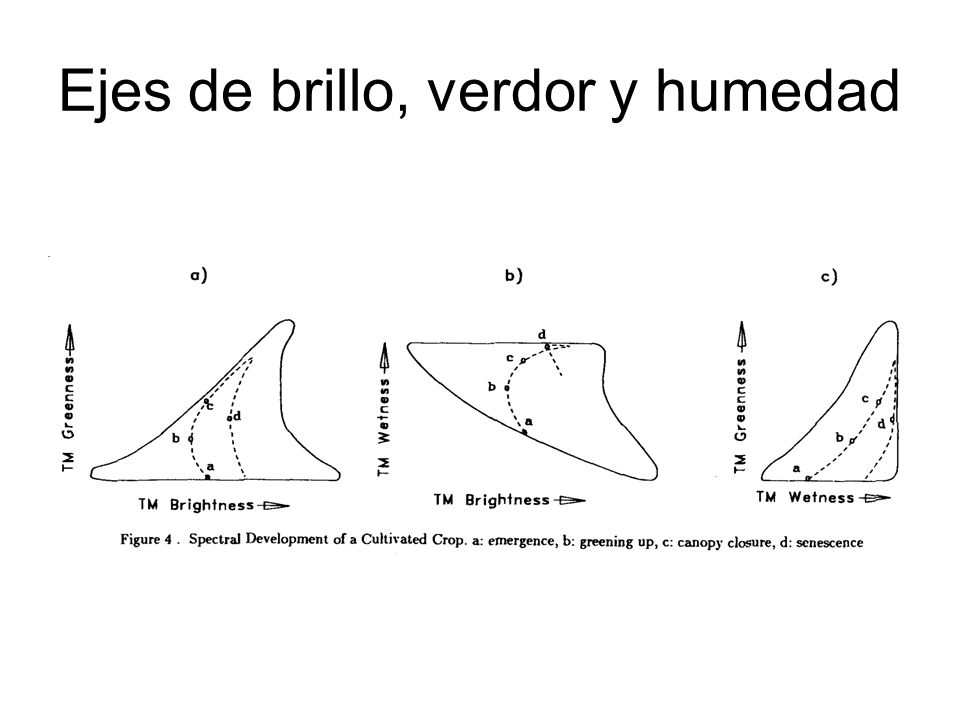

18 Ejes de brillo, verdor y humedad

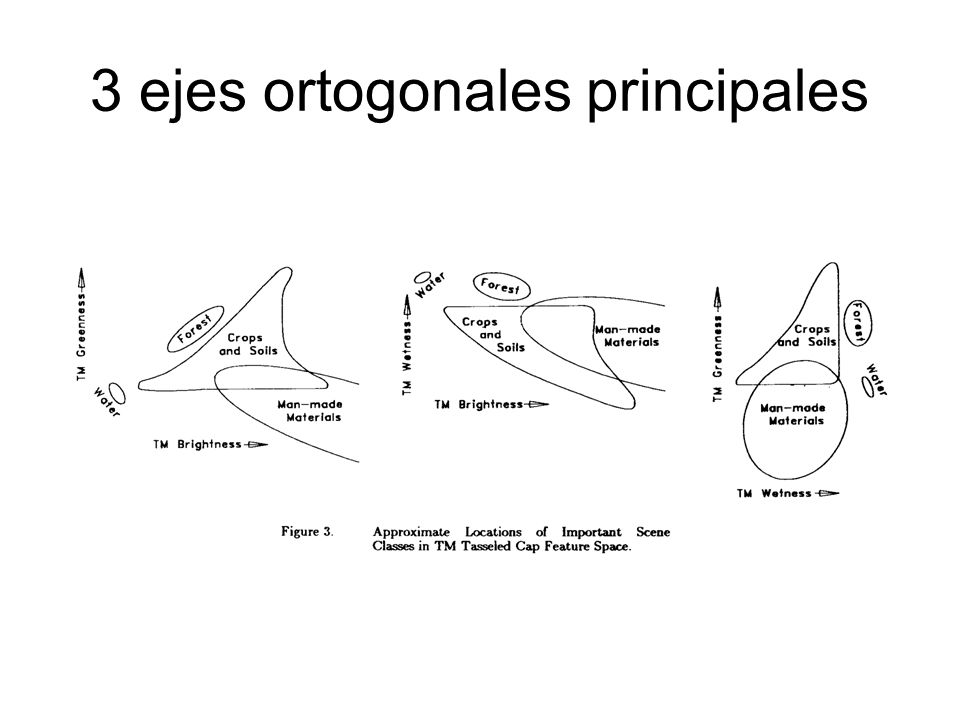

19 3 ejes ortogonales principales

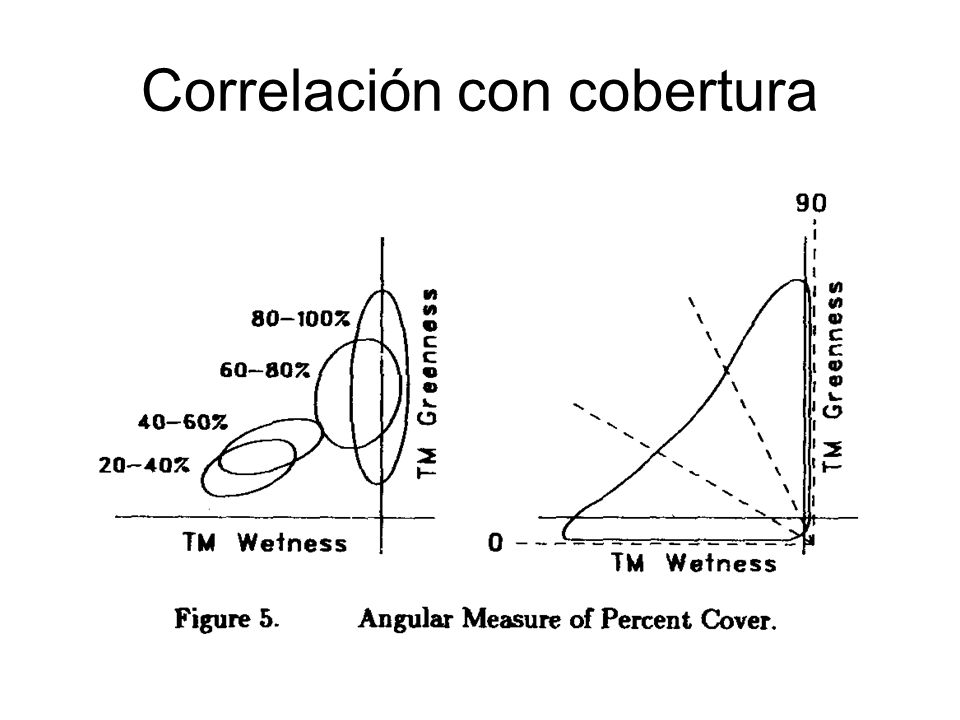

20 Correlación con cobertura

21 Brillo, verdor y humedad

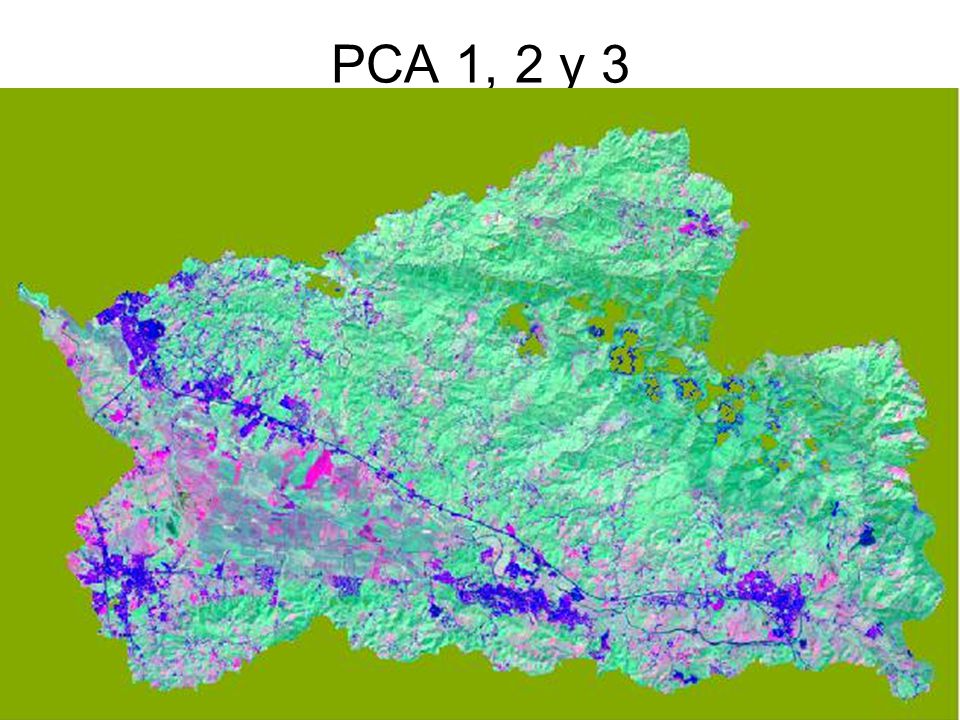

22 PCA 1, 2 y 3

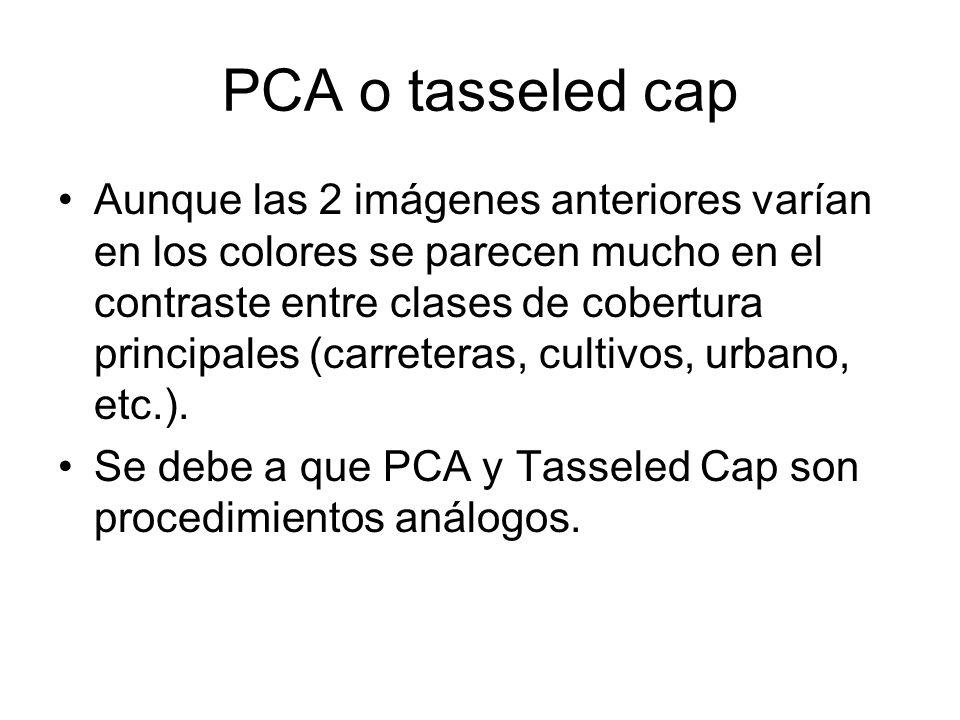

23 PCA o tasseled cap Aunque las 2 imágenes anteriores varían en los colores se parecen mucho en el contraste entre clases de cobertura principales (carreteras, cultivos, urbano, etc.). Se debe a que PCA y Tasseled Cap son procedimientos análogos.

24

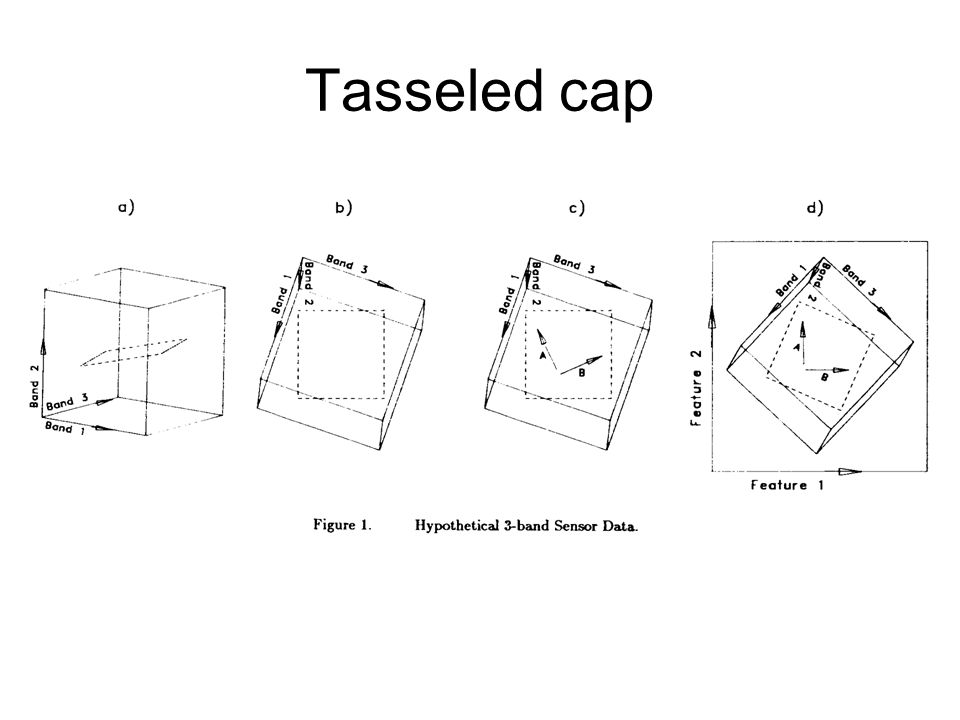

25 Tasseled cap

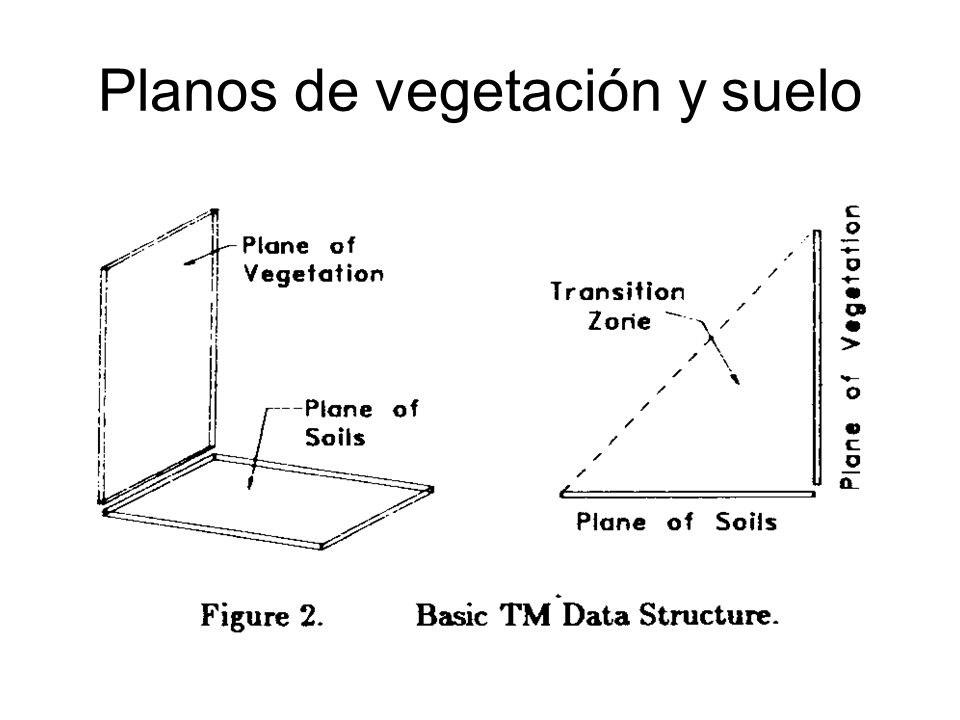

26 Planos de vegetación y suelo

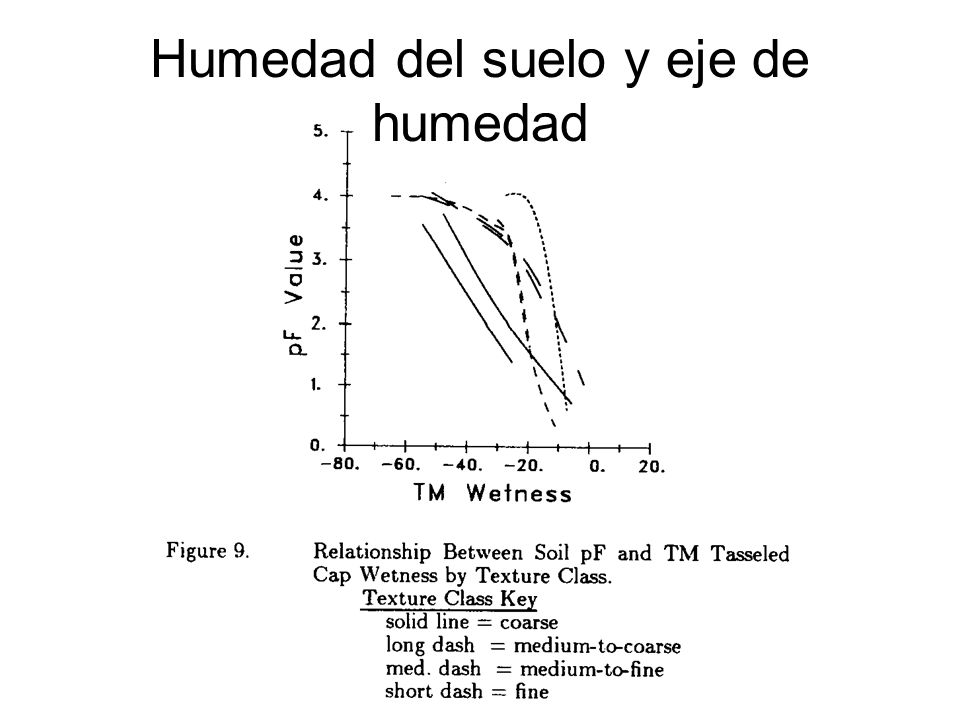

27 Humedad del suelo y eje de humedad
