2 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

3 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

4 DATOS Datos generales 35 trabajadores íntegros de la empresa Situación en el Moll d’Andalusia situado en el puerto de Tarragona 20 hectáreas de superficie dedicada Sede central en Dubái Hinterland que ocupa el 30% de la población española Enlace ferroviario 180 m de muelle,... Medios Mecánicos 3 grúas móbiles 2 grúas Portainer 12 Reach Stacker Carretillas elevadoras, trailers, maquinaria auxiliar,...

5 DPWORLD TARRAGONA Empresa de estiba y desestiba de contenedores. Se encarga de gestionar mercancía.

6 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

7 ESTADO INICIAL

8 ZONA TIERRA Compuesto por camiones externos y Grúas Reach Stacker Sistema de identificación con tarjeta ID

9 ZONA MAR Compuesto por Mafis, grúas Reach Stacker, Grúas Portainer y buques. Mafis tienen Identificación virtual. ID = 999

10 PROBLEMAS Comprobación visual de matricula del contenedor Mafis no identificados ¿ID?

11 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

12 OBJETIVO PRINCIPAL

13 Objetivos Zona Tierra Sustituir el sistema anteriormente utilizado por un sistema de identificación automático RFID

14 Objetivos Zona Mar Identificar cada mafi con un tag. TAG

15 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

16 RFID ¿QUE ES? RFID (siglas de Radio Frequency IDentification) sistema de almacenamiento y recuperación de datos remoto que usa dispositivos denominados tags RFID. Propósito transmitir la identidad de un objeto (similar a un número de serie único) mediante ondas de radio.

17 DISEÑO

18 MATERIAL UTILIZADO Controlador S2012

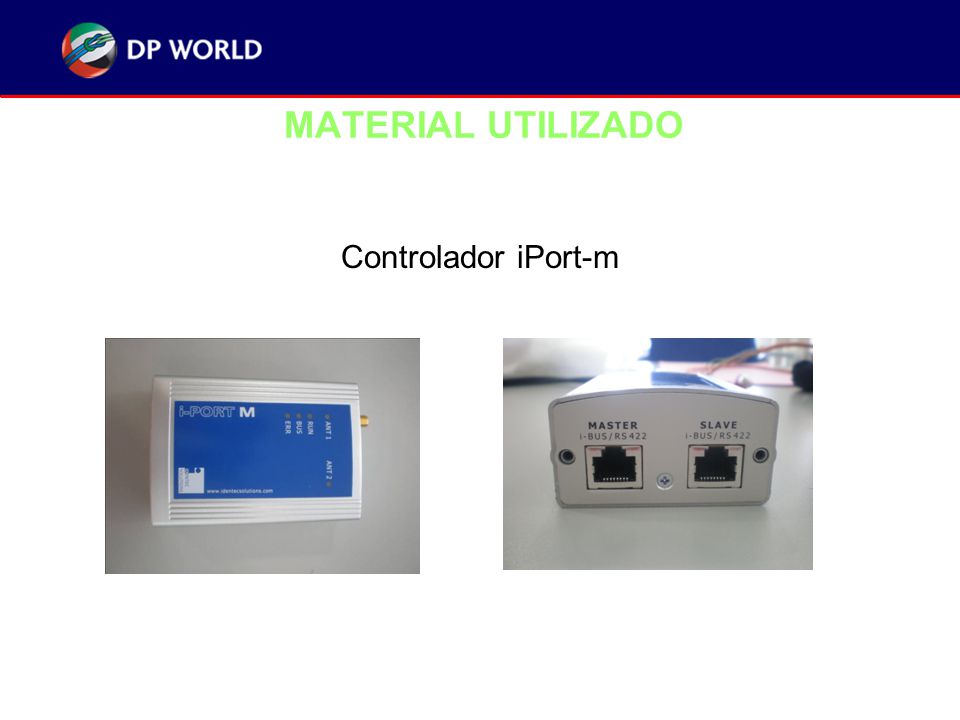

19 MATERIAL UTILIZADO Controlador iPort-m

20 MATERIAL UTILIZADO Tag Activo Antena receptora (lector fijo)

21 MATERIAL UTILIZADO Switch Ethernet industrial EKI-2525

22 PRUEBAS REALIZADAS Conexionado ALIMENTACION 12V – 24V

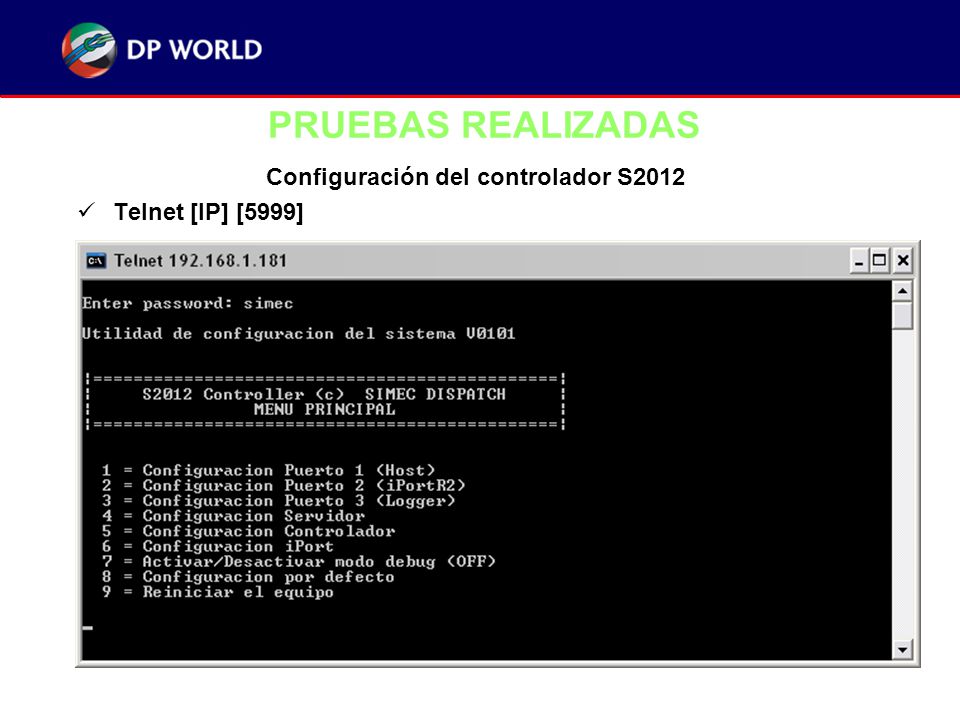

23 PRUEBAS REALIZADAS Configuración del controlador S2012 Telnet [IP] [5999] Opción 4Opción 4 4 = Configuración Servidor a.. IP del equipo: ip del controlador b.. Mascara del equipo: 255.255.255.0 c.. Gateway del equipo: 192.168.1.1 Opcion 5Opcion 5 5 = Configuración controlador Tiempo de reenvío de evento = 0s

24 PRUEBAS REALIZADAS Configuración del controlador iPort-m si.

25 PROTOTIPO

26 MONTAJE Posición de la caja dentro de la grúa

27 MONTAJE Posición de la antena (Frente de la grúa)

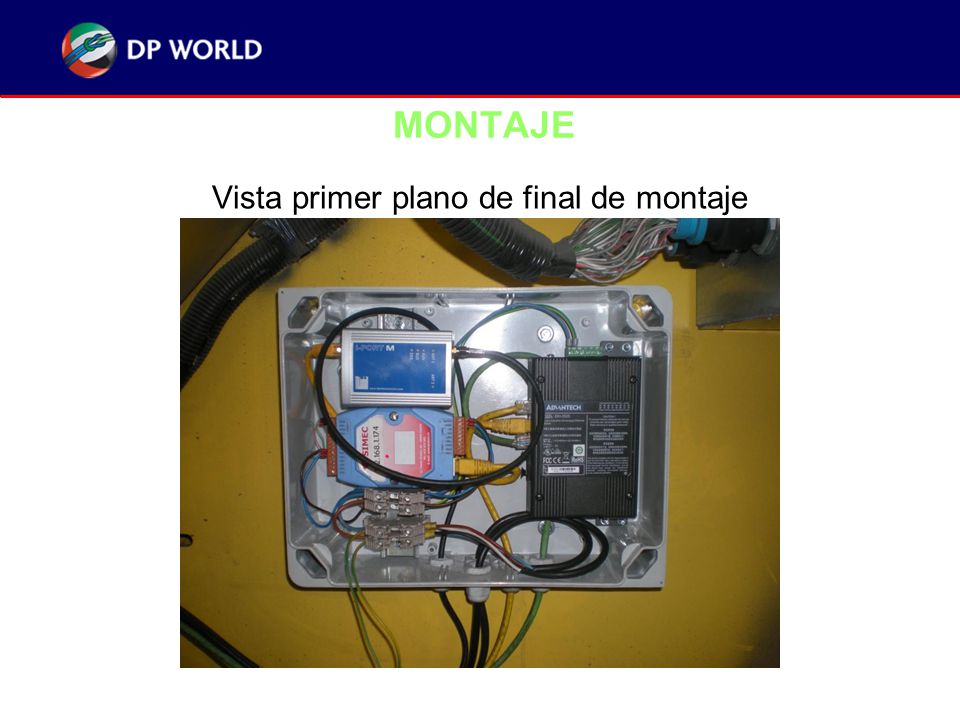

28 MONTAJE Vista primer plano de final de montaje

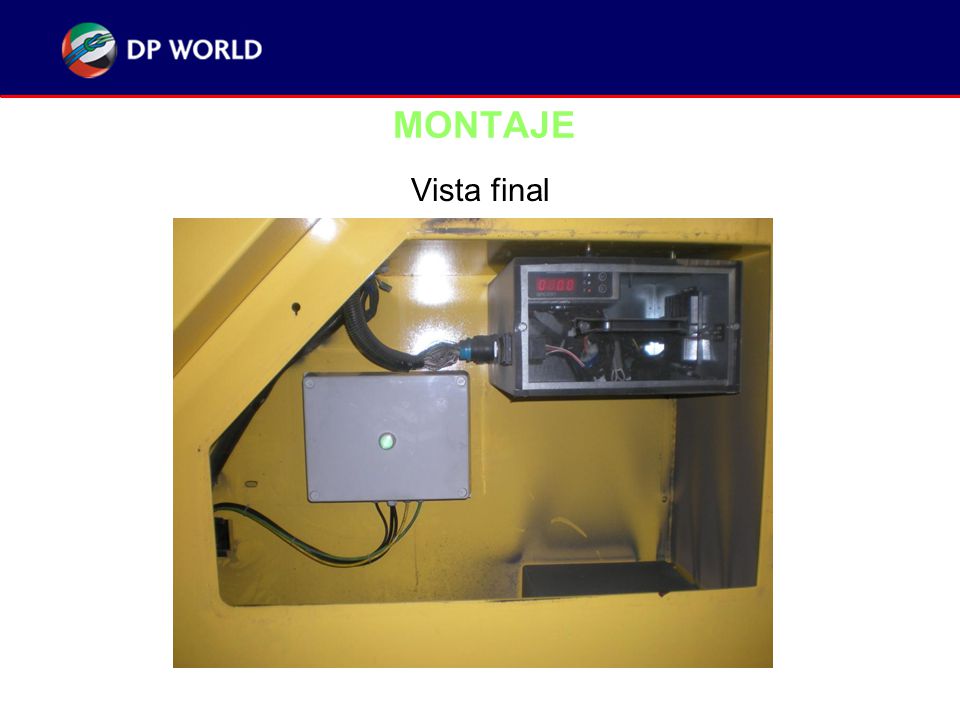

29 MONTAJE Vista final

30 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

31 ESTADO ACTUAL ENTRADA TERRESTRE

32 Lectura de tag

33 ENTRADA TERRESTRE Operación realizada

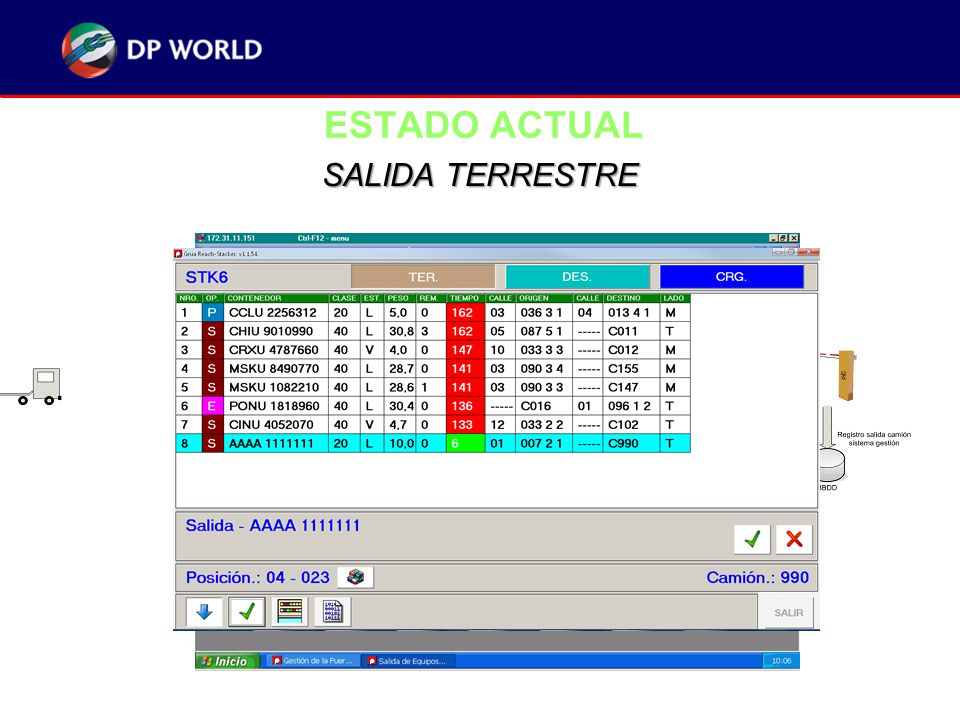

34 ESTADO ACTUAL SALIDA TERRESTRE

35 TRABAJO FUTURO ENTRADA MARÍTIMA

36 Grúa Reach Stacker

37 ENTRADA MARÍTIMA Lectura de operación

38 SALIDA MARÍTIMA Secuencia de carga

39 SALIDA MARÍTIMA Establecimiento de las manos

40 SALIDA MARÍTIMA Envío de ordenes a máquinas

41 SALIDA MARÍTIMA Grúa Reach Stacker

42 SALIDA MARITIMA Carga del contenedor

43 CONCLUSIONES ESTADO ACTUAL Actualmente 2 grúas RS trabajando en zona tierra. Falta instalación dispositivos en zona mar MEJORAS FUTURAS Finalizar sistema automatizado control de contenedores

44 íNDICE La Empresa DPWORLD Tarragona Motivación Descripción de objetivos Diseño e Implementación RFID Conclusiones Croquis temporal

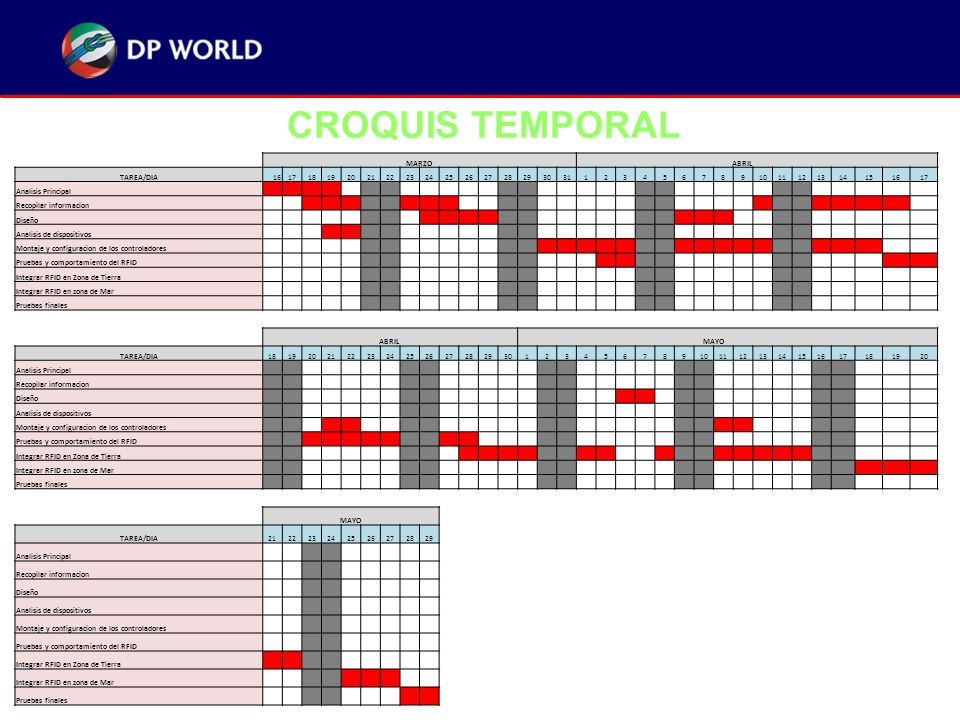

45 CROQUIS TEMPORAL MARZO ABRIL TAREA/DIA161718192021222324252627282930311234567891011121314151617 Analisis Principal Recopilar informacion Diseño Analisis de dispositivos Montaje y configuracion de los controladores Pruebas y comportamiento del RFID Integrar RFID en Zona de Tierra Integrar RFID en zona de Mar Pruebas finales ABRIL MAYO TAREA/DIA181920212223242526272829301234567891011121314151617181920 Analisis Principal Recopilar informacion Diseño Analisis de dispositivos Montaje y configuracion de los controladores Pruebas y comportamiento del RFID Integrar RFID en Zona de Tierra Integrar RFID en zona de Mar Pruebas finales MAYO TAREA/DIA212223242526272829 Analisis Principal Recopilar informacion Diseño Analisis de dispositivos Montaje y configuracion de los controladores Pruebas y comportamiento del RFID Integrar RFID en Zona de Tierra Integrar RFID en zona de Mar Pruebas finales

46 GRACIAS
