Interruptor Ultrasónico Intrusivo, Tipo Ranura

Presentación del tema: "Interruptor Ultrasónico Intrusivo, Tipo Ranura"— Transcripción de la presentación:

1 Interruptor Ultrasónico Intrusivo, Tipo Ranura
Un punto De 2 puntos Varios tipos de salidas Construcción especial

2 Ultrasónico - Tipo de Contacto
Ventajas de la Tecnología Fácil de instalar, no requiere calibración Sensor Invasivo utilizando variedad de sondas y de materiales químicamente compatibles No hay componentes dinámicos que se desgasten - el mantenimiento es mínimo Trabaja con aeración y sólidos suspendidos No es afectado por cambios en las propiedades del líquido (e.i., gravedad específica, dieléctrico/conductividad, pH, etc.) La detección de interface es posible cuando no hay estrato de emulsión.

3 Ultrasonico - Tipo de Contacto
Limitaciones de la Tecnologia La espuma absorbe la señal de alta frecuencia Limites en rango temperatura/presion: 163°C, Kg/cm2 standard; o 260°C y 211 Kg/cm2 G opcional Encrustación de producto en la ranura, causa disparos falsos Los puntos de disparo son fijos, no-ajustables

4 El Método "Continuo" Procesador Filtro de Frecuencia Detector
Cuerpo del Sensor Transductor #1 Liquido/Aire Transductorr #2 Ventana Sensor Gap Electronica Procesador Filtro de Frecuencia R.F. Amplificador Salida Detector

5 El Método “Por Pulsos” Pulso Reloj Contador (Detector) Salida
Cuerpo del Sensor Transductor #1 Liquido/Aire Transductor #2 Electronica Ventana Sensor Gap Reloj Salida Contador (Detector) Digitalizador Amplificador Pulso

6 ¿Porque 2 Métodos? Método Contínuo Método por Pulsos
Adecuado para la mayoria de las aplicaciones Precio mas bajo que la unidad por pulso Método por Pulsos Adecuado para líquidos conteniendo aereación y sólidos en suspensión

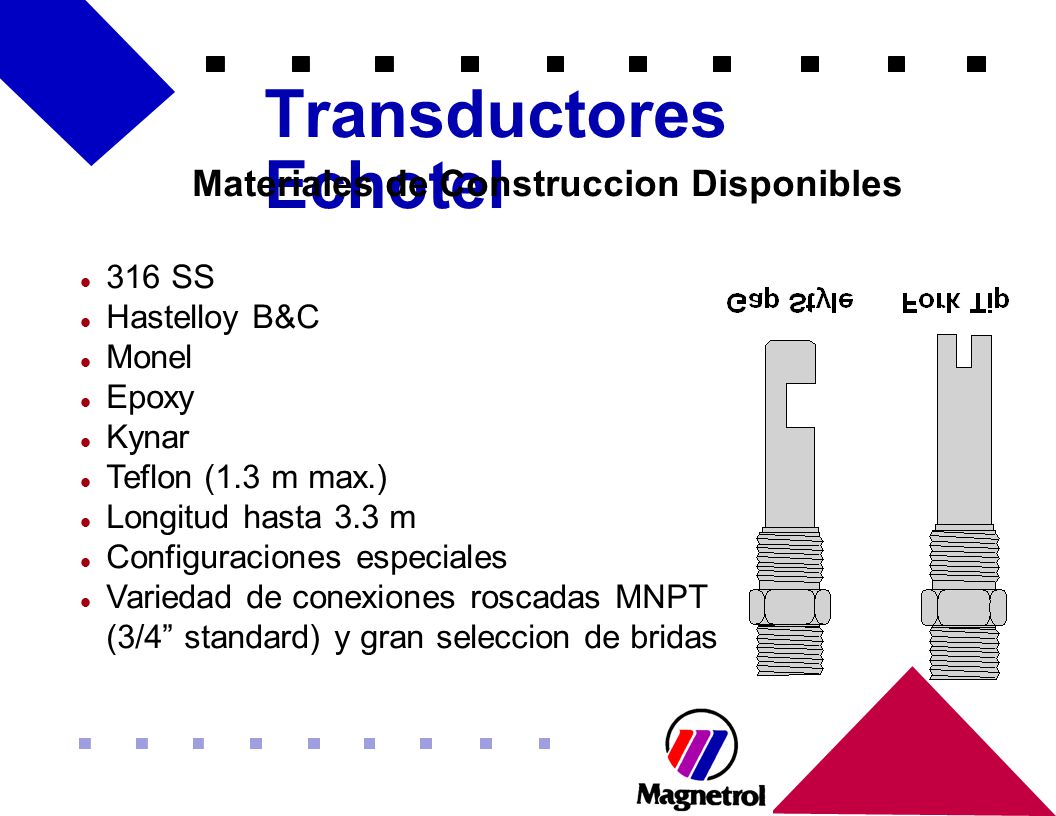

7 Transductores Echotel
Materiales de Construccion Disponibles 316 SS Hastelloy B&C Monel Epoxy Kynar Teflon (1.3 m max.) Longitud hasta 3.3 m Configuraciones especiales Variedad de conexiones roscadas MNPT (3/4” standard) y gran seleccion de bridas

8 Transductores Echotel Sensores Especiales
Extra robusta Para sumidero/fosa Criogénico (911 in epoxy) Alta Temp. (sensor lleno de aceite)

9 Transductores Echotel
1 ½" NPT 1.85 1.10 2.20 6.00 A.L. Wet Well Diseño con el hueco rebajado, media luna Resiste recubrimiento Cuerpo es robusto Diametro es grande - 1½"

10 Técnica Previa para Autoprueba
Doble Cristales Self-test crystal C Main crystal A Self-test Switch Bonding Main crystal B Self-test crystal D

11 Técnica Previa para Auto-prueba
Cristales Muescados Main crystal A Self-test crystal C Self-test Switch Bonding Main crystal B Self-test crystal D

12 Echotel Trident 91S & 92S Técnica de Autoprueba
Crystal A Sound passes through the epoxy bonds and sensor body during self-test Sound passes through liquid during normal operation Crystal B

13 Aplicaciones Típicas Echotel
Alarma de Nivel Alto/Bajo Protección de Bomba Auto-llenado o Vaciado Nivel alto de Sumidero Control de extracción de lodos en el fondo

14 Ultrasonido Tipo Contacto
Applicacion: Sumidero Hidraulica Zona no peligrosa, montaje integral Temp. maxima de aceite 82 °C Presión 100 Lb./pulg2 (PSIG) Alimentación 120 Vac Auto-prueba manual 16" 19"

15 Ultrasonido No-Contacto Echotel
Modelo 910 (Tip Sensitive) Modelo 911 (Single Point) Modelos 915/916 (2-wire I/S) Modelo 918 (2-wire I/S small) Modelo 919 (All-Voltage) Modelo 921 (Dual Point) Trident Modelos 91S/92S
