1 Seminario de Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Fecha: 26–Junio -2003 Autores:Julián Molina, Romina Torres

2 Página 2 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Internet Móvil: ¿Cuánto de propaganda, cuanto de verdad?  1997, Junio: 4 compañías: Motorola, Nokia, Ericsson y Unwired Planet se unen para crear un estándar que lleve servicios de Internet a los usuarios móviles  1998, Abril: Las especificaciones de WAP 1.0 son publicadas  1999, Septiembre. WAP es lanzado al público en medio de una gigantesca campaña publicitaria  2000, Otoño: Nielsen Norman Group conduce un estudio sobre usabilidad de WAP; las conclusiones son desalentadoras  2000, Diciembre: 1.6% de adopción por parte de los usuarios en Europa Occidental  Se estima un 10% de adopción para el año 2003 (Fuente: Carl H. Marcussen, Centre for Regional and Tourism Research, www.crt.dk)

3 Página 3 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Pero la tecnología evoluciona  La interfaz, la velocidad de procesamiento y la cantidad de memoria de los dispositivos móbiles aumenta día a día  Las redes celulares también aumentan su capacidad de transmisión  Un teléfono tecnológicamente avanzado hoy día posee:  Interfaz gráfica, 4096 colores  7 MB de memoria  384 kbps (downlink) y 64 kpsd (uplink)  Estándares tales como WAP y J2ME se ponen al día de manera de aprovechar los progresos del hardware  La Internet Móvil todavía es posible

4 Página 4 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Parte I: Wireless Application Protocol

5 Página 5 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) ¿Qué es WAP?  WAP: Wireless Application Protocol  Especificación abierta que permite a los usuarios tener acceso e interactuar con información y servicios de manera instantánea  Controlado por la Open Mobile Aliance (OMA), organización que reúne a los más importantes fabricantes de equipamiento para redes inalámbricas del mundo  WAP 1.0 y 1.1 está ampliamente difundido entre los operadores, WAP 2.0 en proceso de adopción

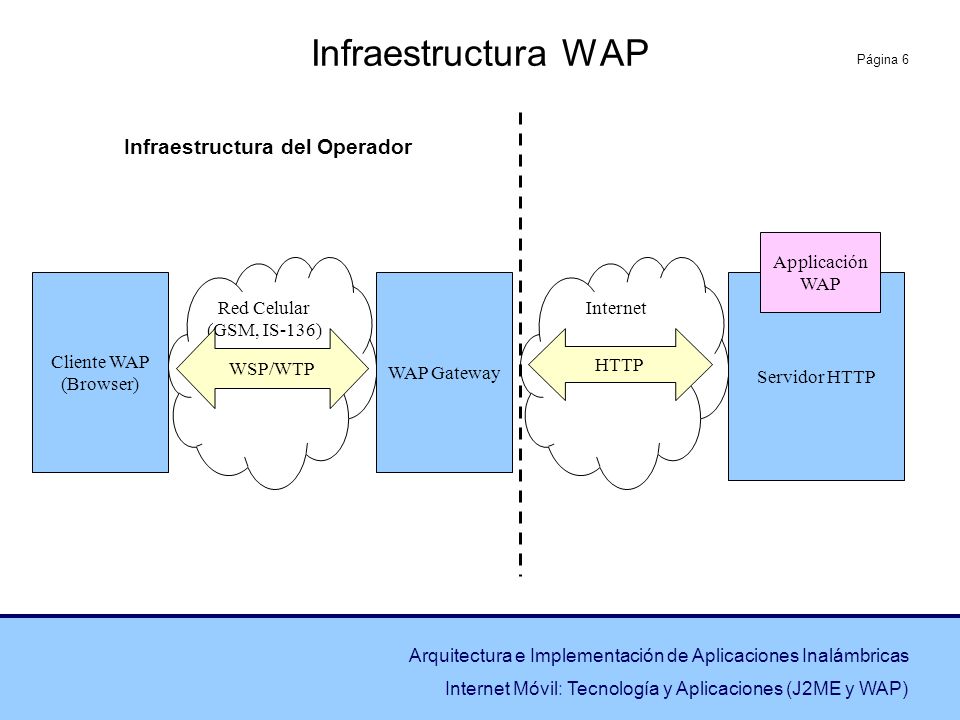

6 Página 6 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Red Celular (GSM, IS-136) Internet Infraestructura WAP WAP Gateway Cliente WAP (Browser) Servidor HTTP Applicación WAP WSP/WTP HTTP Infraestructura del Operador

7 Página 7 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) WML: Wireless MarkUp Language  Lenguaje para especificar documentos, con soporte de hipertexto, interpretado por el cliente WAP  Similar a HTML. Sin embargo, no es un subconjunto  WML es XML:  Todo tag debe cerrarse  Existe un archivo DTD que contiene la definición del WML

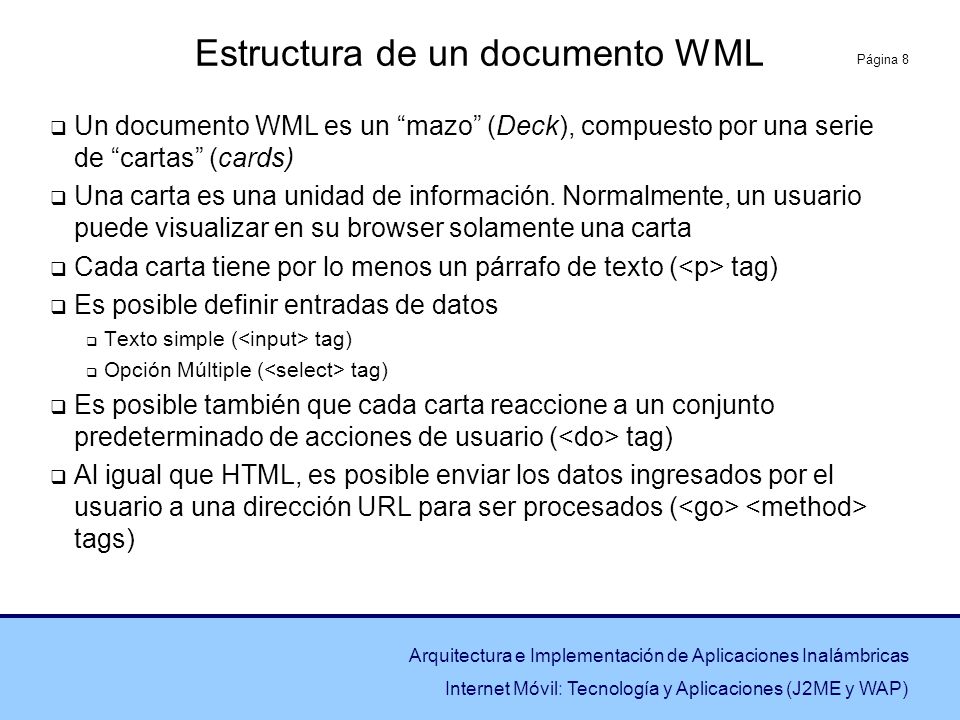

8 Página 8 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Estructura de un documento WML  Un documento WML es un “mazo” (Deck), compuesto por una serie de “cartas” (cards)  Una carta es una unidad de información. Normalmente, un usuario puede visualizar en su browser solamente una carta  Cada carta tiene por lo menos un párrafo de texto ( tag)  Es posible definir entradas de datos  Texto simple ( tag)  Opción Múltiple ( tag)  Es posible también que cada carta reaccione a un conjunto predeterminado de acciones de usuario ( tag)  Al igual que HTML, es posible enviar los datos ingresados por el usuario a una dirección URL para ser procesados ( tags)

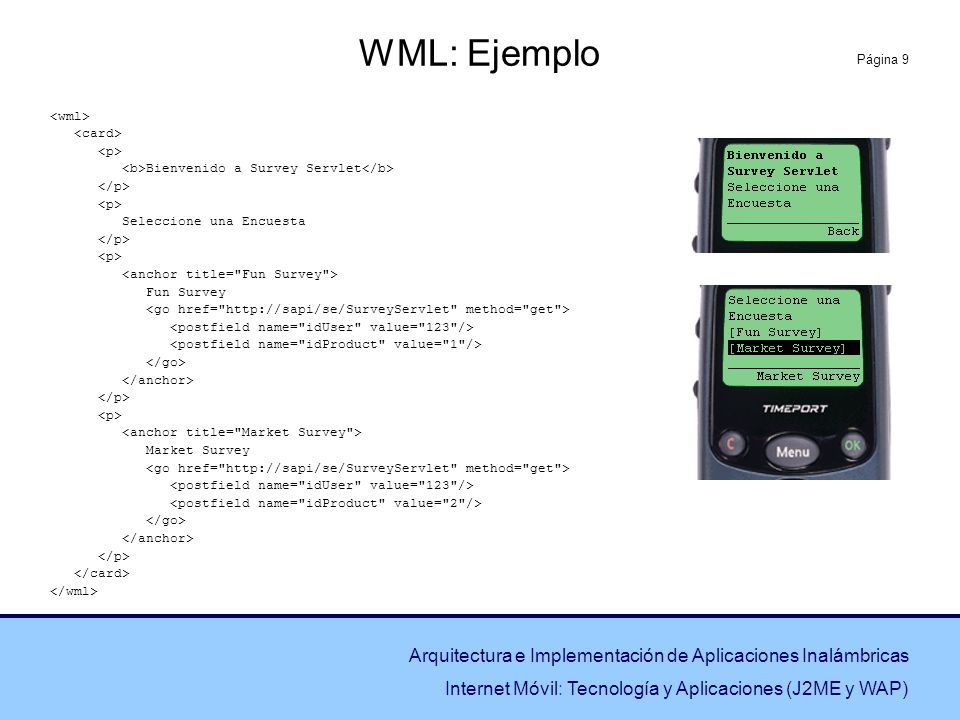

9 Página 9 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) WML: Ejemplo Bienvenido a Survey Servlet Seleccione una Encuesta Fun Survey Market Survey

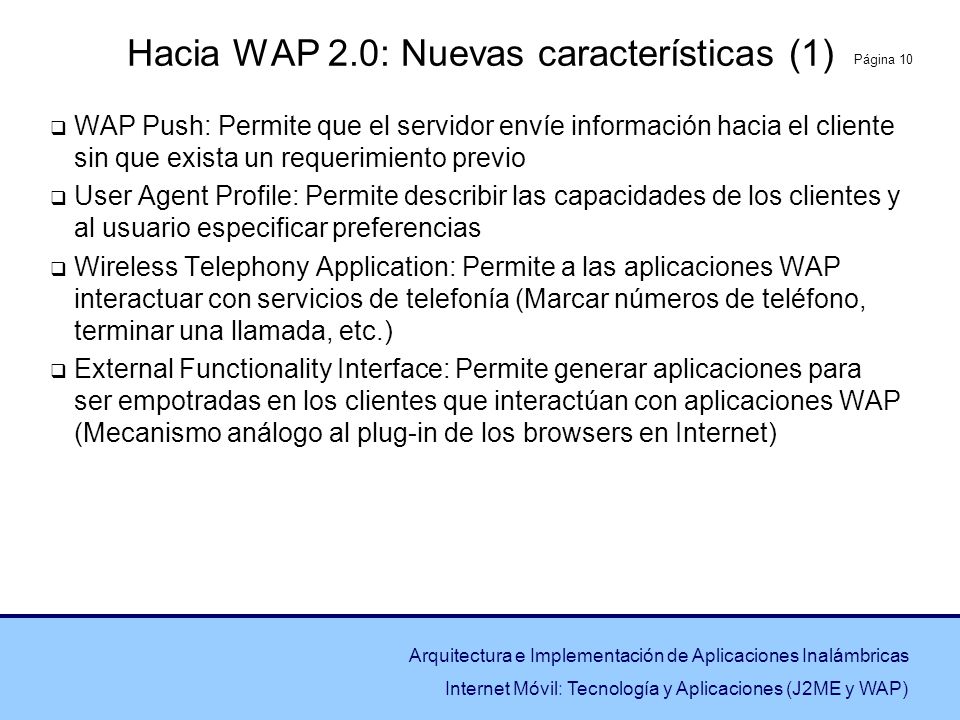

10 Página 10 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Hacia WAP 2.0: Nuevas características (1)  WAP Push: Permite que el servidor envíe información hacia el cliente sin que exista un requerimiento previo  User Agent Profile: Permite describir las capacidades de los clientes y al usuario especificar preferencias  Wireless Telephony Application: Permite a las aplicaciones WAP interactuar con servicios de telefonía (Marcar números de teléfono, terminar una llamada, etc.)  External Functionality Interface: Permite generar aplicaciones para ser empotradas en los clientes que interactúan con aplicaciones WAP (Mecanismo análogo al plug-in de los browsers en Internet)

11 Página 11 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Hacia WAP 2.0: Nuevas características (2)  Persistent Storage Interface: Define un conjunto de servicios que permiten almacenar datos en un cliente WAP  Multimedia Messaging Service (MMS): Especificación que permite la mensajería de contenido multimedia  Provisioning: Este permite estandarizar la manera en que se configura un cliente WAP para operar en una red móvil  Pictogram: Permite el uso de imágenes pequeñas, tales como el de una forma consistente

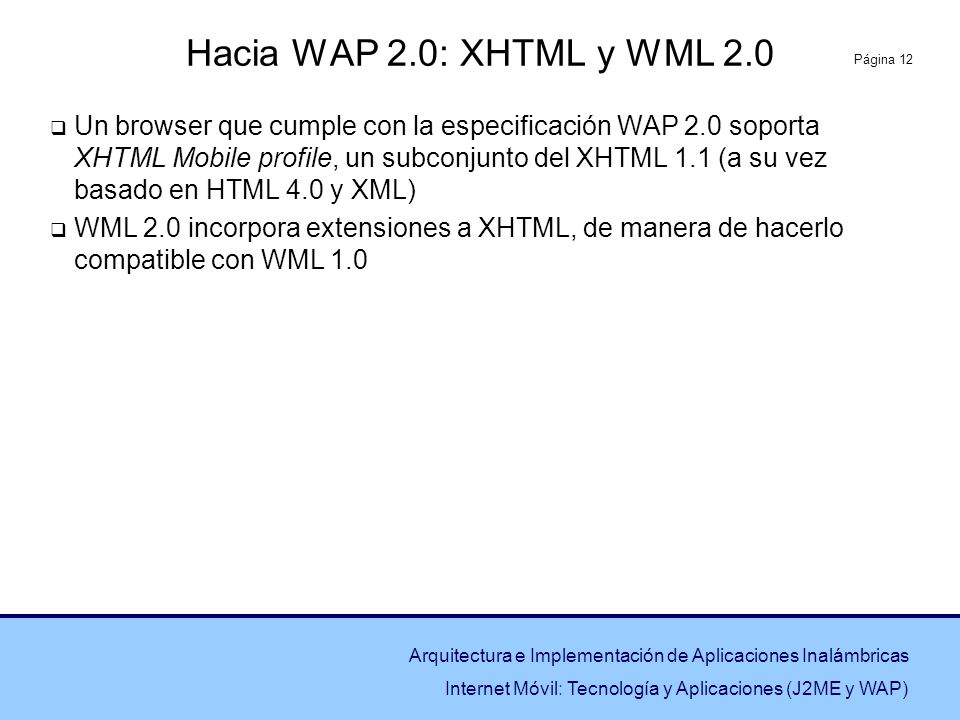

12 Página 12 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Hacia WAP 2.0: XHTML y WML 2.0  Un browser que cumple con la especificación WAP 2.0 soporta XHTML Mobile profile, un subconjunto del XHTML 1.1 (a su vez basado en HTML 4.0 y XML)  WML 2.0 incorpora extensiones a XHTML, de manera de hacerlo compatible con WML 1.0

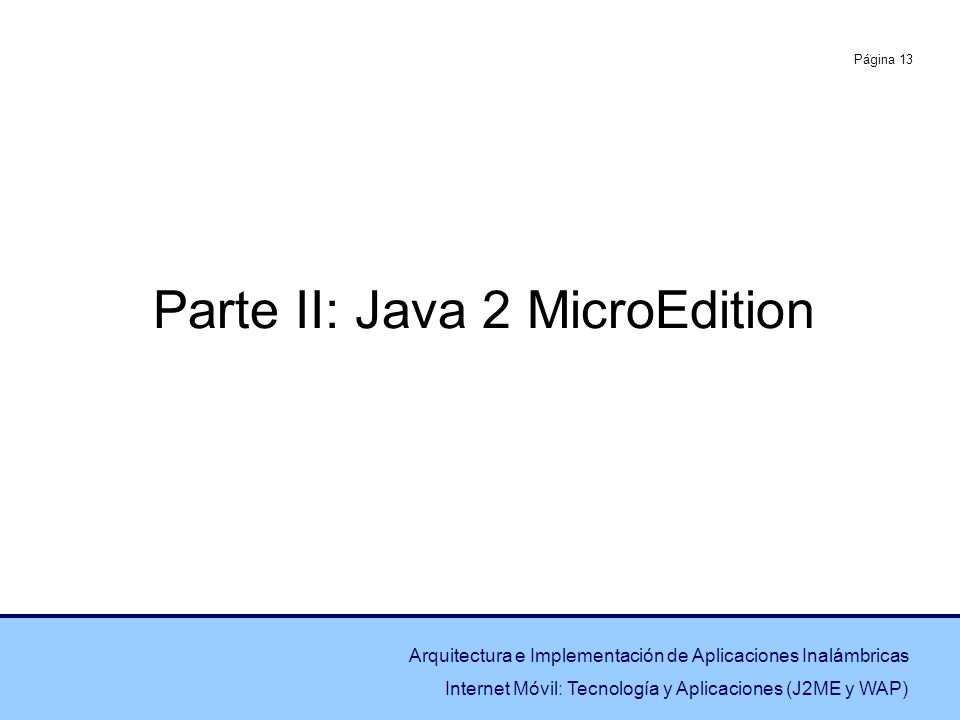

13 Página 13 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Parte II: Java 2 MicroEdition

14 Página 14 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Plataforma Java  Lenguaje de programación  Compilado e interpretado:  Un compilador Java genera byte-code  Una máquina virtual interpreta el byte-code y ejecuta las aplicaciones  El byte-code es independiente de la plataforma (HW+sistema operativo), la máquina virtual no  El lema de Java es “Write once, run everywhere” (“Escríbalo una vez, ejecútelo donde sea”)

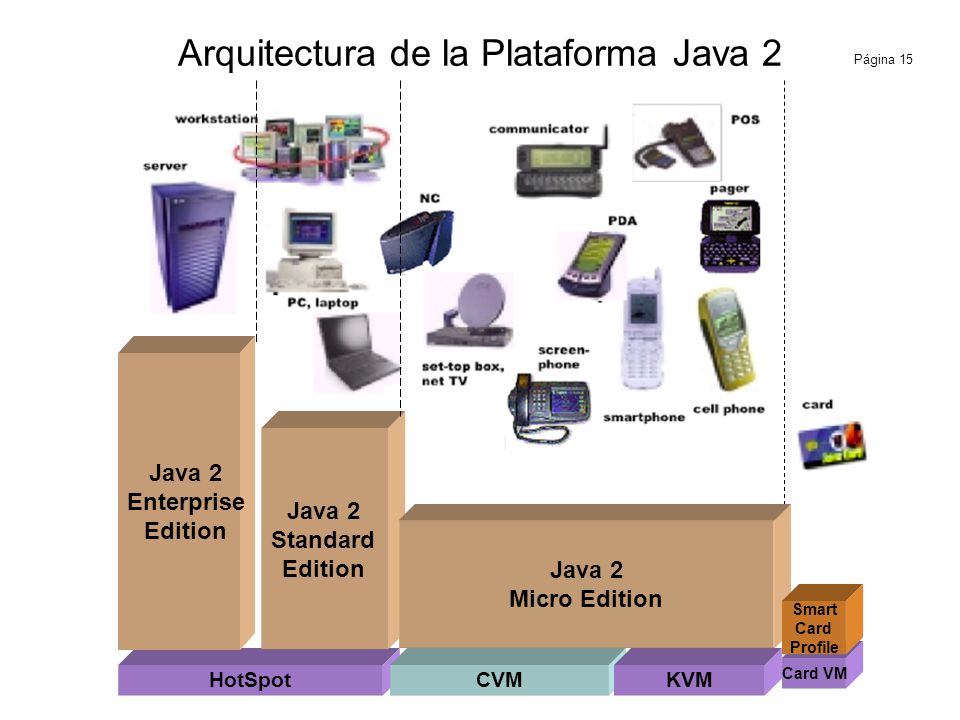

15 Página 15 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Arquitectura de la Plataforma Java 2 HotSpotCVMKVM Card VM Java 2 Enterprise Edition Java 2 Standard Edition TV Profile Auto Profil e Java 2 Micro Edition Java 2 Micro Edition Smart Card Profile

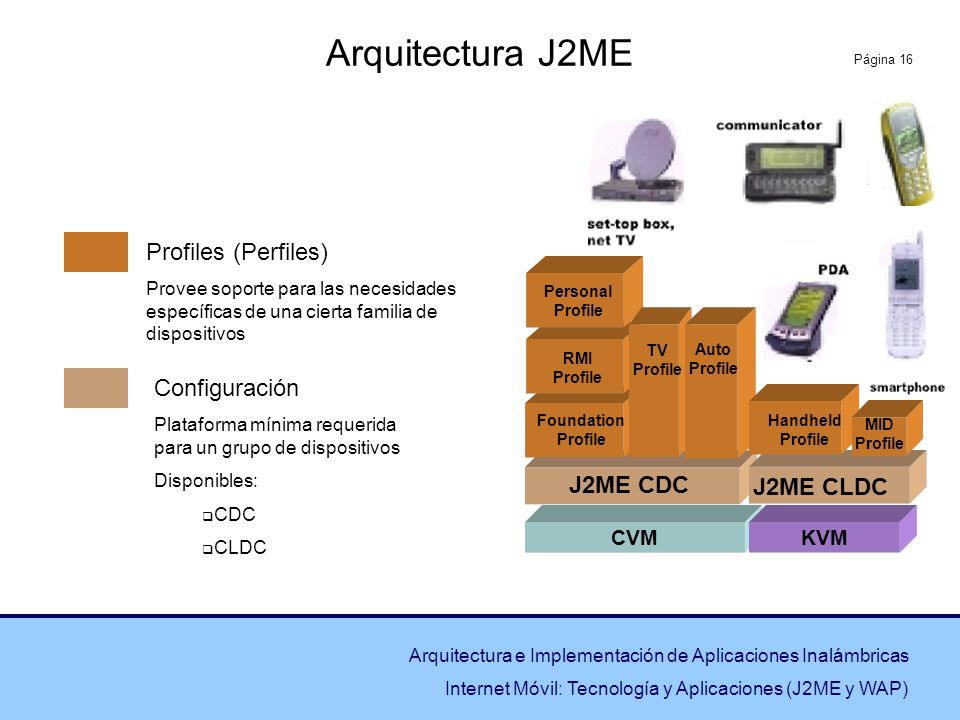

16 Página 16 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Arquitectura J2ME J2ME CDC J2ME CLDC Foundation Profile RMI Profile CVMKVM Personal Profile TV Profile Auto Profile Handheld Profile MID Profile Profiles (Perfiles) Provee soporte para las necesidades específicas de una cierta familia de dispositivos Configuración Plataforma mínima requerida para un grupo de dispositivos Disponibles:  CDC  CLDC

17 Página 17 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Configuración  Una configuración es una especificación  Una configuración define una clase de dispositivos en términos de hardware: tipo y velocidad del procesador, capacidad de memoria, tipo de conectividad en redes  Define un mínimo de bibliotecas Java y capacidades de máquina virtual que un desarrollador puede esperar encontrar en todos los dispositivos implementando la especificación de la configuración  Una configuración se traduce en una máquina virtual

18 Página 18 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Configuraciones CLDC Vs. CDC  CLDC  Requerimientos de Hardware Memoria total disponible: 160 Kbytes a 512 Kbytes. Procesador de 16-bit o 32-bit Bajo consumo de poder (battery empowered) Conectividad con Ancho de banda bajo (Ejemplo: 9600bps)  Qué fue removido con respecto a J2SE:  Soporte punto flotante  Interfaz Nativa de Java  Class Loaders defidos por el usuario  Reflexión  Grupos de Threads y daemon Threads  Finalización  CLDC no soporta:  Funcionalidad de interfaz usuario  Manejo de eventos  CDC  Al menos 2MB de ROM + RAM Procesador de 32-bit Conectividad con alta banda ancha, frecuentemente utilizando TCP/IP Ejemplo: high end PDA set-top boxes Teléfonos 3G

19 Página 19 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) ¿Qué son los Profiles?  Un profile también es una especificación  Un profile define un conjunto de clases que extienden una configuración añadiendo una particular funcionalidad  Hay profiles para extender CLDC y profiles para extender CDC  Un profile puede depender de otro profile para funcionalidad  Un profile se traduce en bibliotecas java

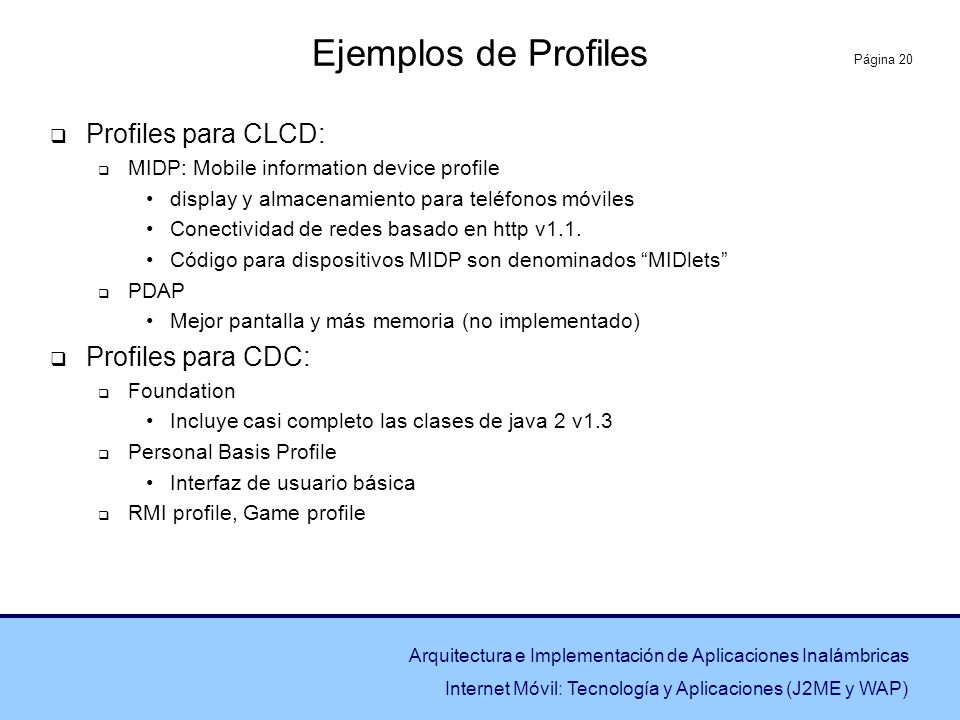

20 Página 20 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Ejemplos de Profiles  Profiles para CLCD:  MIDP: Mobile information device profile display y almacenamiento para teléfonos móviles Conectividad de redes basado en http v1.1. Código para dispositivos MIDP son denominados “MIDlets”  PDAP Mejor pantalla y más memoria (no implementado)  Profiles para CDC:  Foundation Incluye casi completo las clases de java 2 v1.3  Personal Basis Profile Interfaz de usuario básica  RMI profile, Game profile

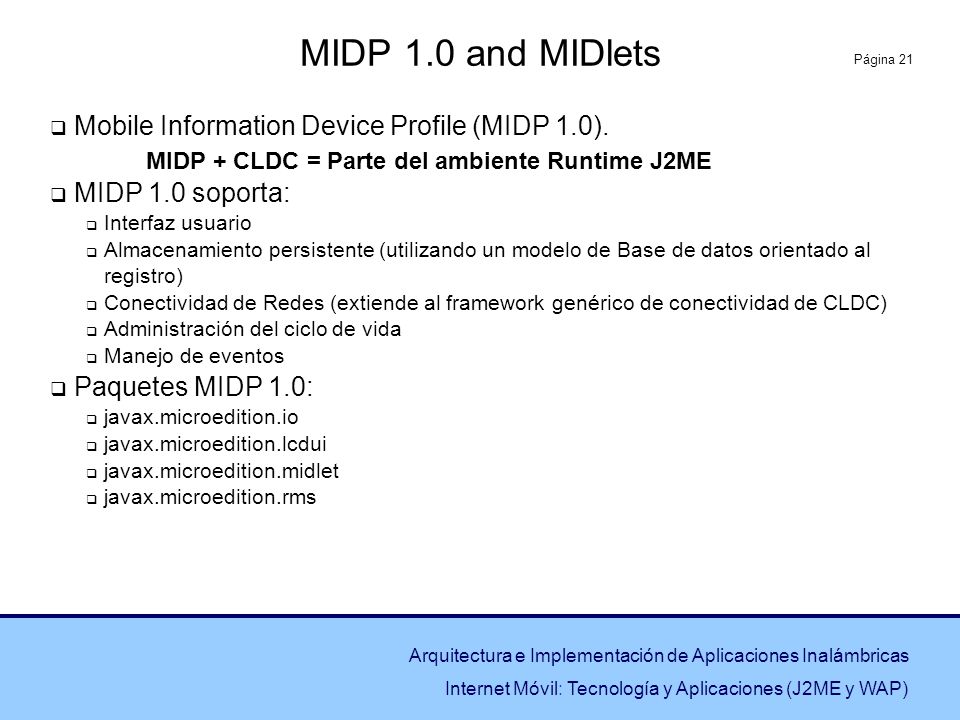

21 Página 21 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) MIDP 1.0 and MIDlets  Mobile Information Device Profile (MIDP 1.0). MIDP + CLDC = Parte del ambiente Runtime J2ME  MIDP 1.0 soporta:  Interfaz usuario  Almacenamiento persistente (utilizando un modelo de Base de datos orientado al registro)  Conectividad de Redes (extiende al framework genérico de conectividad de CLDC)  Administración del ciclo de vida  Manejo de eventos  Paquetes MIDP 1.0:  javax.microedition.io  javax.microedition.lcdui  javax.microedition.midlet  javax.microedition.rms

22 Página 22 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) MIDP 2.0  MIDP 1.0 estabeció un ambiente Java estandar para pequeños dispositivos con conectividad inalámbrica.  MIDP 2.0 expande considerablemente en la especificación original con soporte para:  Soporte para Https  Multimedia APIs sólo para audio  Mejoras a los formularios  La API para juegos  Soporte para manipulación de imágenes RGB  Permisos y firmas de código  Paquetes agregados desde 1.0 a 2.0  javax.microedition.lcdui.game  javax.microedition.lcdui.media  javax.microedition.lcdui.media.control  javax.microedition.lcdui.pki

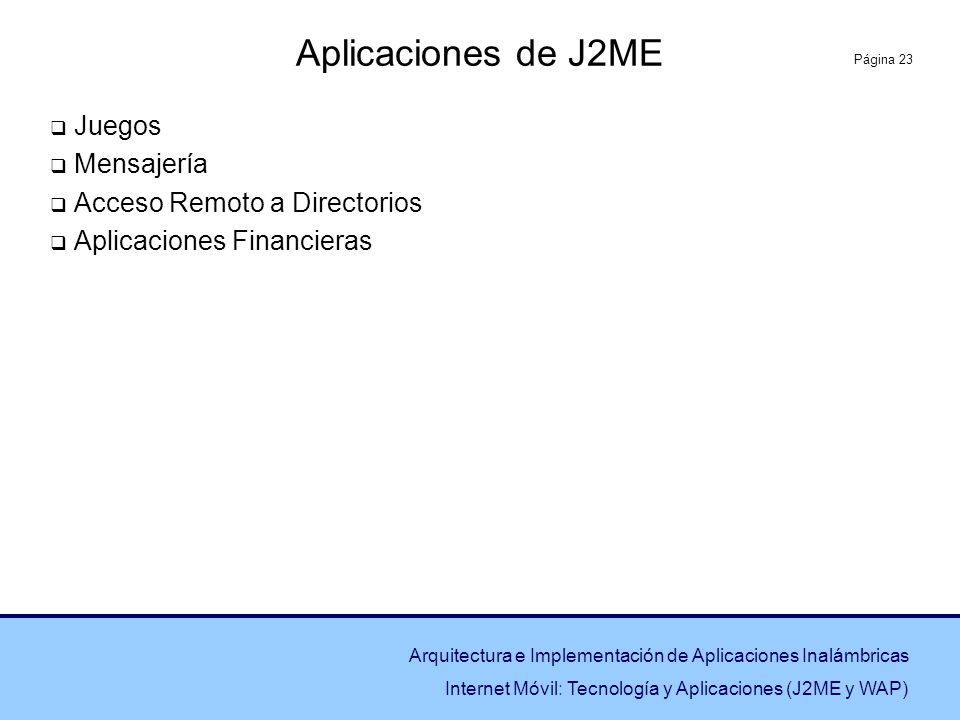

23 Página 23 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Aplicaciones de J2ME  Juegos  Mensajería  Acceso Remoto a Directorios  Aplicaciones Financieras

24 Página 24 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Conclusiones  Los dispositivos inalámbricos están aumentando su capacidad gráfica, de procesamiento y de conectividad a pasos agigantados  J2ME, al igual que WAP, está tomando nota de estos avances, y lo está incorporando  Estas tecnologías sin duda jugarán un rol muy importante en un futuro próximo: la Internet Móvil todavía está por venir

25 Página 25 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Preguntas

26 Página 26 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Gracias !  Esta Presentación está disponible en www.motorola.com/cl/seminario  Referencias: 1. 2. 3.

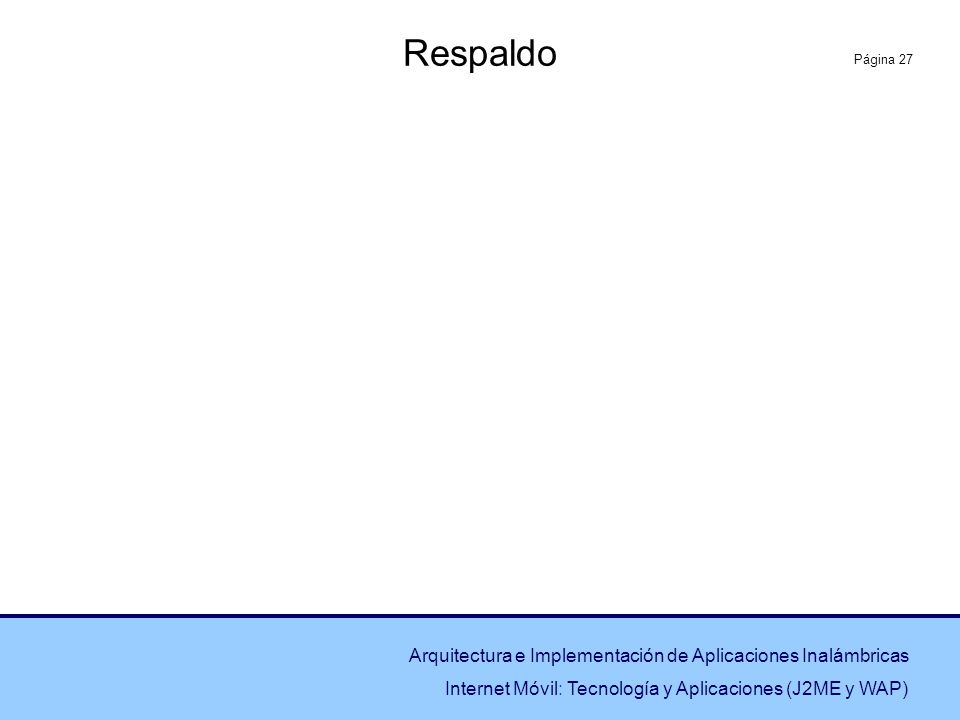

27 Página 27 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Respaldo

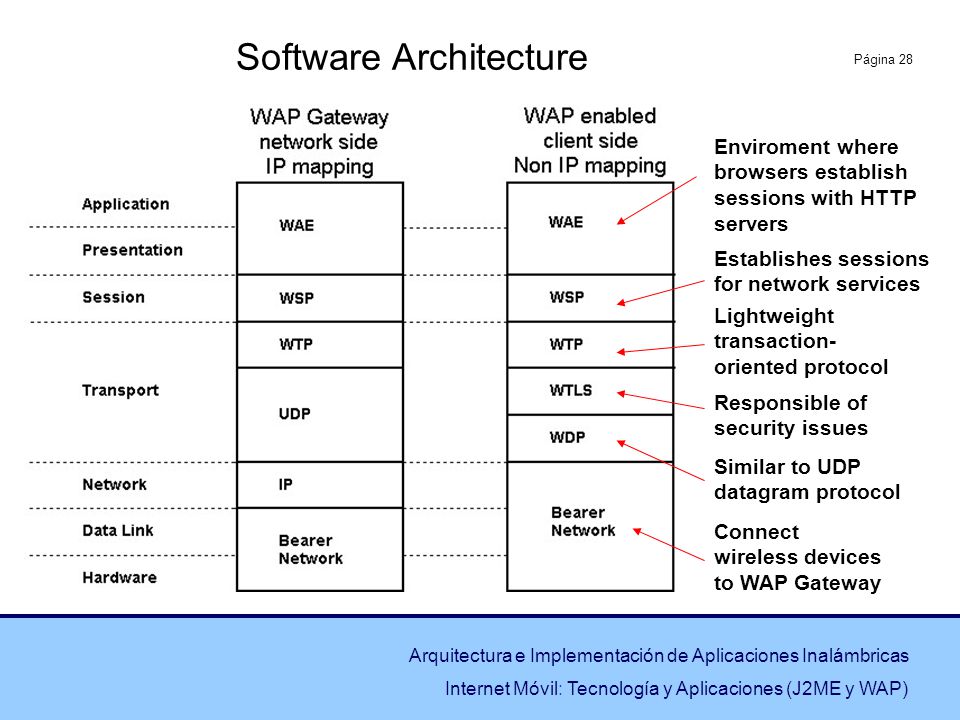

28 Página 28 Arquitectura e Implementación de Aplicaciones Inalámbricas Internet Móvil: Tecnología y Aplicaciones (J2ME y WAP) Software Architecture Connect wireless devices to WAP Gateway Similar to UDP datagram protocol Responsible of security issues Lightweight transaction- oriented protocol Establishes sessions for network services Enviroment where browsers establish sessions with HTTP servers
