1 Simbología ANSI y ASME L.A. y M.C.E. Emma Linda Diez Knoth

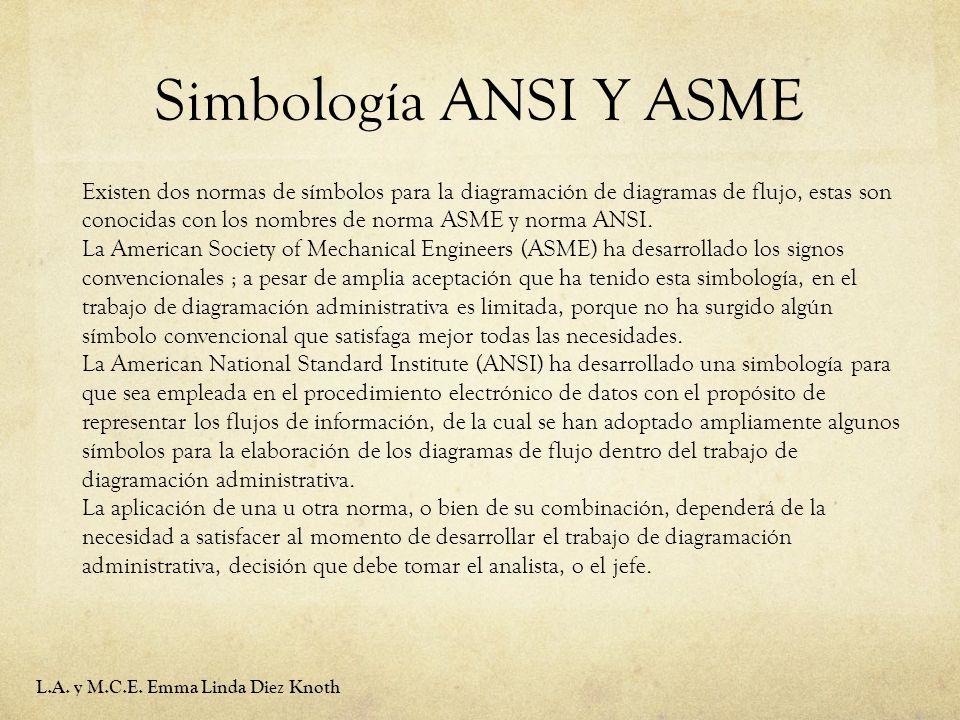

2 Simbología ANSI Y ASME Existen dos normas de símbolos para la diagramación de diagramas de flujo, estas son conocidas con los nombres de norma ASME y norma ANSI. La American Society of Mechanical Engineers (ASME) ha desarrollado los signos convencionales ; a pesar de amplia aceptación que ha tenido esta simbología, en el trabajo de diagramación administrativa es limitada, porque no ha surgido algún símbolo convencional que satisfaga mejor todas las necesidades. La American National Standard Institute (ANSI) ha desarrollado una simbología para que sea empleada en el procedimiento electrónico de datos con el propósito de representar los flujos de información, de la cual se han adoptado ampliamente algunos símbolos para la elaboración de los diagramas de flujo dentro del trabajo de diagramación administrativa. La aplicación de una u otra norma, o bien de su combinación, dependerá de la necesidad a satisfacer al momento de desarrollar el trabajo de diagramación administrativa, decisión que debe tomar el analista, o el jefe. L.A. y M.C.E. Emma Linda Diez Knoth

3 Simbología ASME L.A. y M.C.E. Emma Linda Diez Knoth

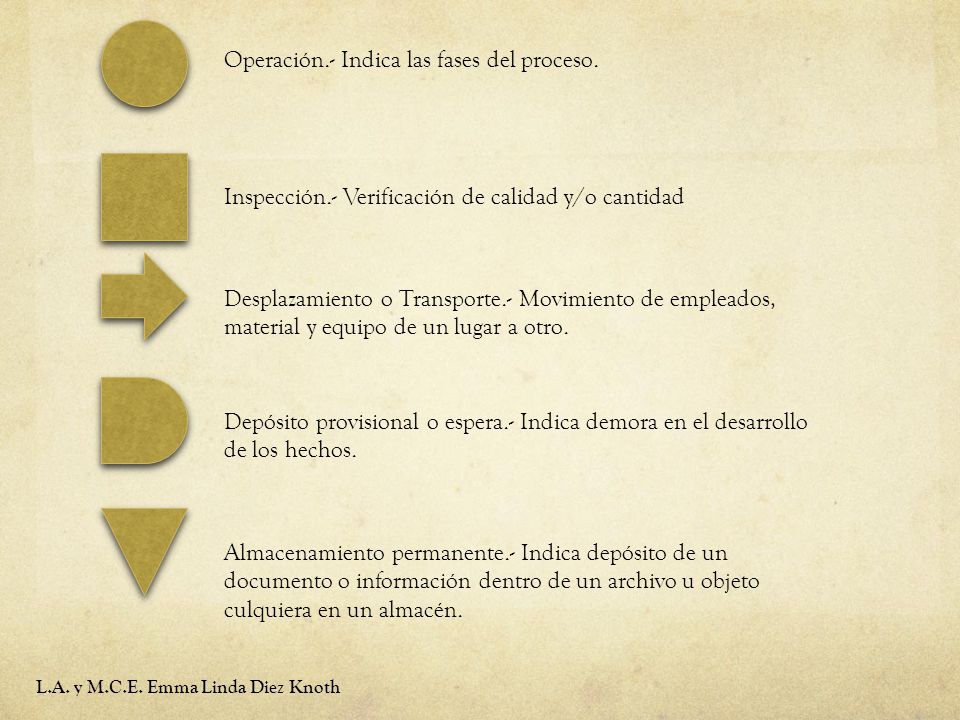

4 Operación.- Indica las fases del proceso.
Inspección.- Verificación de calidad y/o cantidad Desplazamiento o Transporte.- Movimiento de empleados, material y equipo de un lugar a otro. Depósito provisional o espera.- Indica demora en el desarrollo de los hechos. Almacenamiento permanente.- Indica depósito de un documento o información dentro de un archivo u objeto culquiera en un almacén. L.A. y M.C.E. Emma Linda Diez Knoth

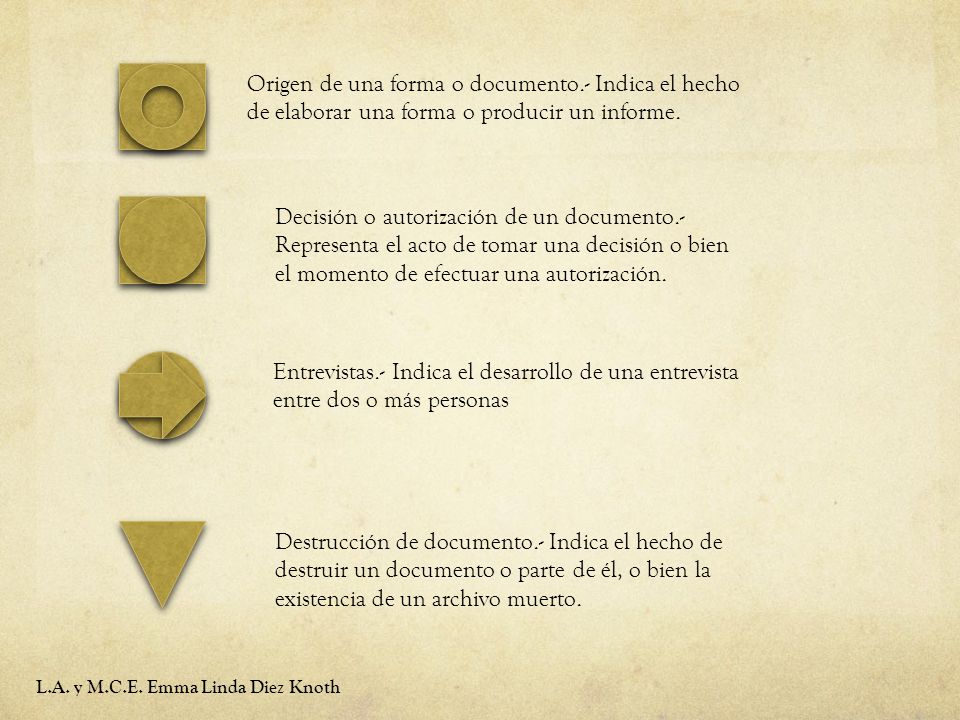

5 Origen de una forma o documento
Origen de una forma o documento.- Indica el hecho de elaborar una forma o producir un informe. Decisión o autorización de un documento.- Representa el acto de tomar una decisión o bien el momento de efectuar una autorización. Entrevistas.- Indica el desarrollo de una entrevista entre dos o más personas Destrucción de documento.- Indica el hecho de destruir un documento o parte de él, o bien la existencia de un archivo muerto. L.A. y M.C.E. Emma Linda Diez Knoth

6 Simbología ANSI L.A. y M.C.E. Emma Linda Diez Knoth

7 Terminal. Indica el inicio o terminación del flujo
Disparador. Indica el inicio de un procedimiento Operación. Representa la realizacion de un operacion L.A. y M.C.E. Emma Linda Diez Knoth

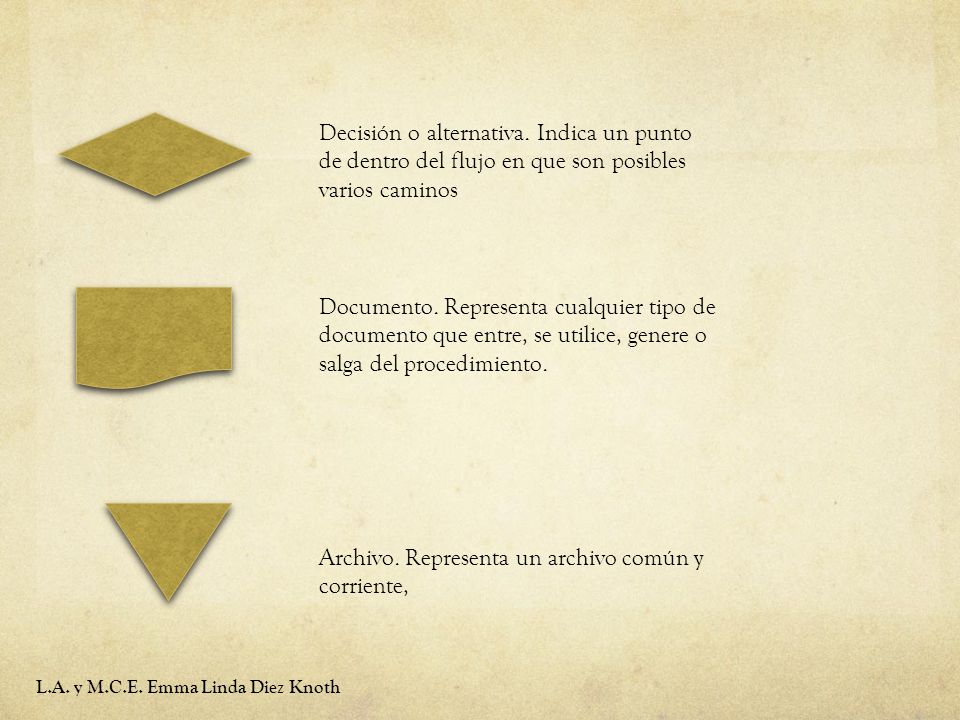

8 Archivo. Representa un archivo común y corriente,
Decisión o alternativa. Indica un punto de dentro del flujo en que son posibles varios caminos Documento. Representa cualquier tipo de documento que entre, se utilice, genere o salga del procedimiento. Archivo. Representa un archivo común y corriente, L.A. y M.C.E. Emma Linda Diez Knoth

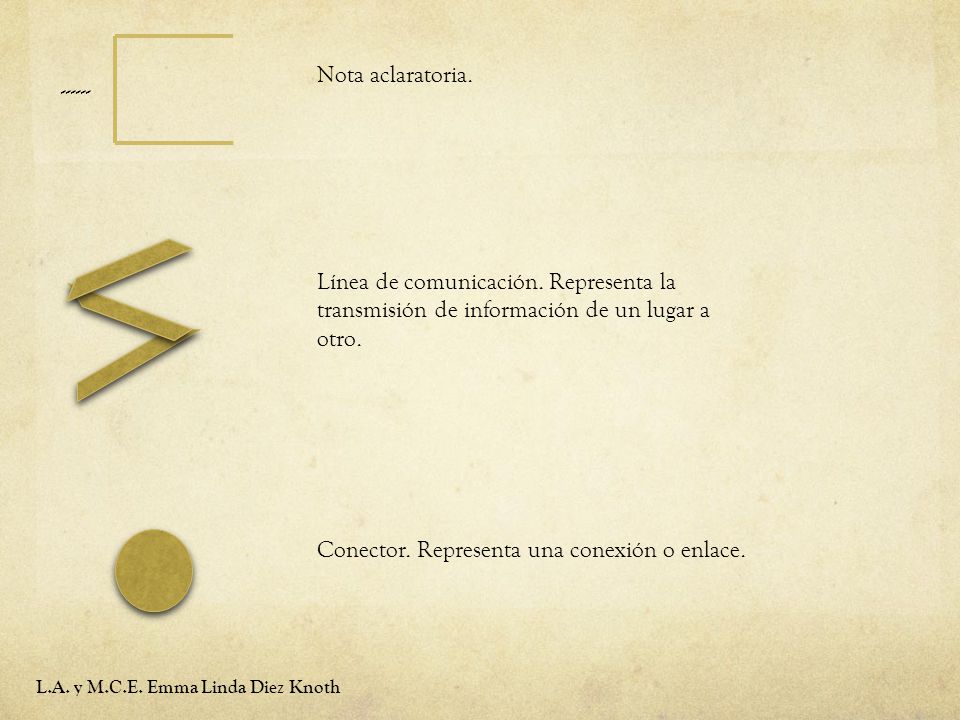

9 Conector. Representa una conexión o enlace.
Nota aclaratoria. ------ Línea de comunicación. Representa la transmisión de información de un lugar a otro. Conector. Representa una conexión o enlace. L.A. y M.C.E. Emma Linda Diez Knoth

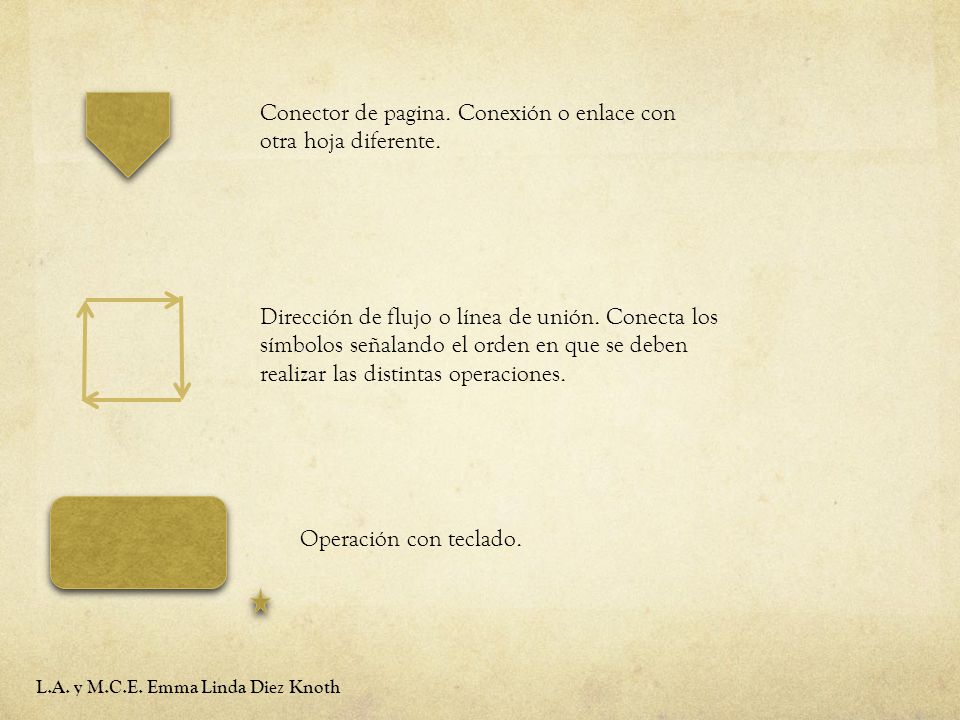

10 Conector de pagina. Conexión o enlace con otra hoja diferente.
Dirección de flujo o línea de unión. Conecta los símbolos señalando el orden en que se deben realizar las distintas operaciones. Operación con teclado. L.A. y M.C.E. Emma Linda Diez Knoth

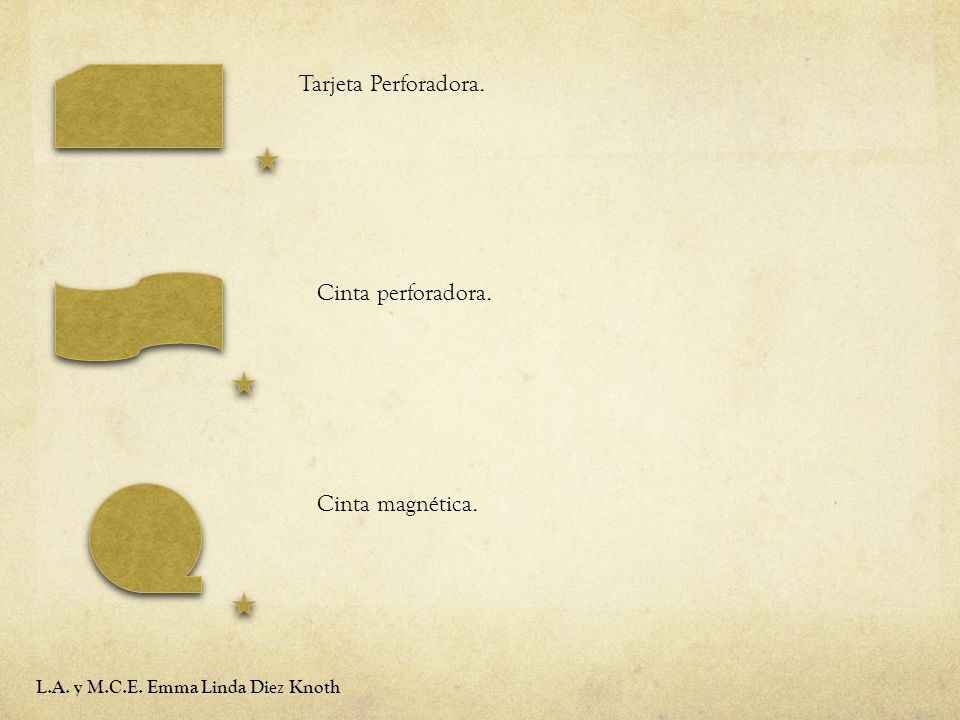

11 Tarjeta Perforadora. Cinta perforadora. Cinta magnética.
L.A. y M.C.E. Emma Linda Diez Knoth

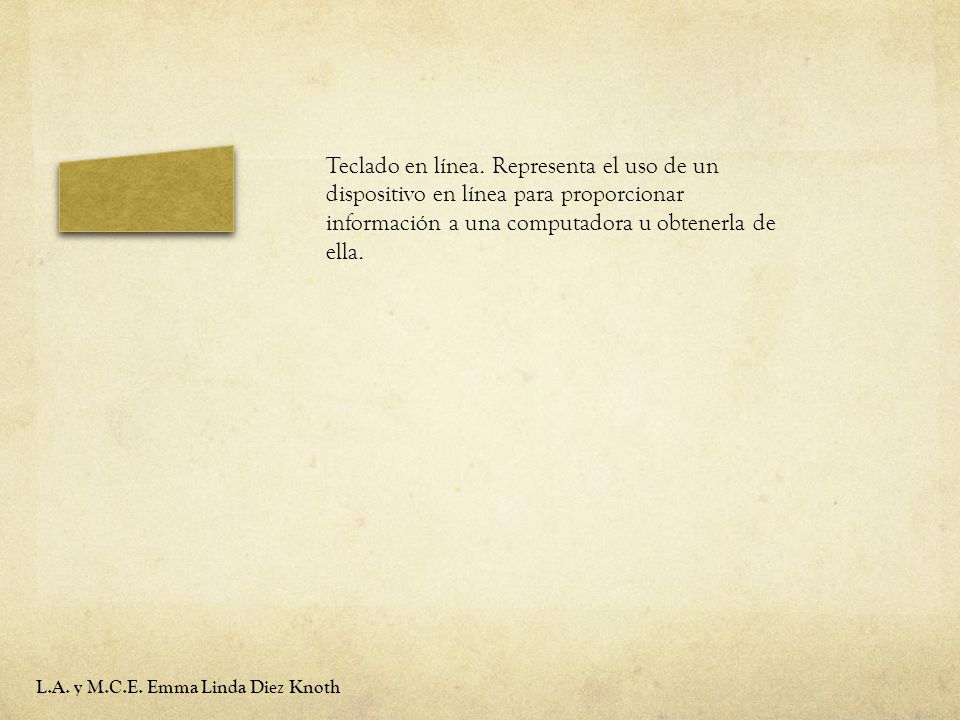

12 Teclado en línea. Representa el uso de un dispositivo en línea para proporcionar información a una computadora u obtenerla de ella. L.A. y M.C.E. Emma Linda Diez Knoth
