2 La Sociedad de la Información es una nueva forma de organización social que capacita a la ciudadanía para acceder y generar información, además de poder compartirla y obtener nuevo conocimiento colectivo desde cualquier lugar y en cualquier momento.

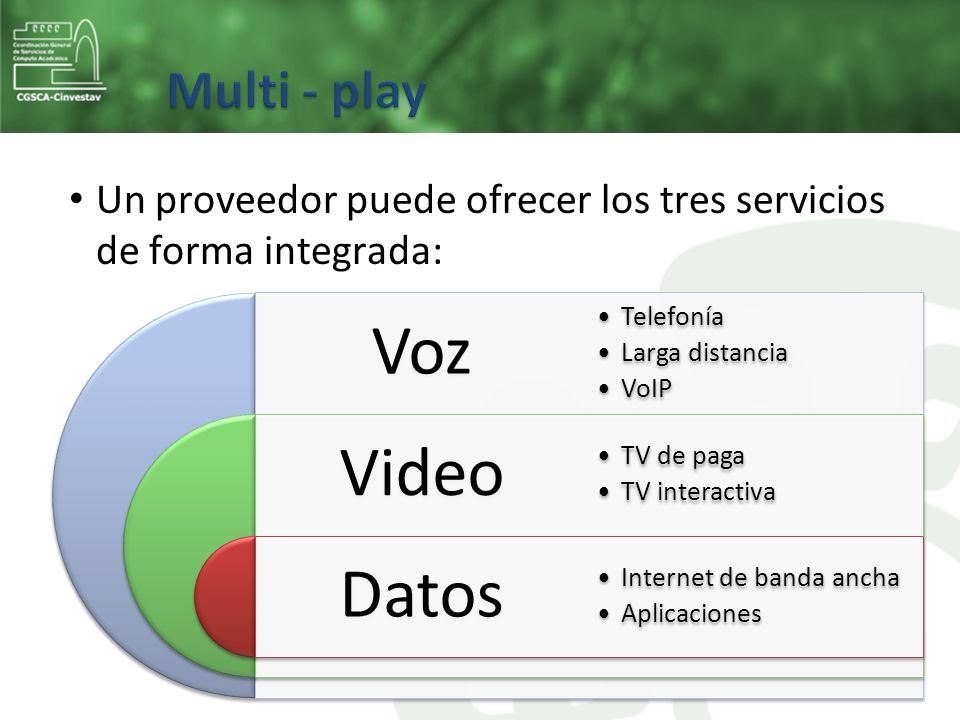

3 Un proveedor puede ofrecer los tres servicios de forma integrada: Voz Video Datos Telefonía Larga distancia VoIP TV de paga TV interactiva Internet de banda ancha Aplicaciones

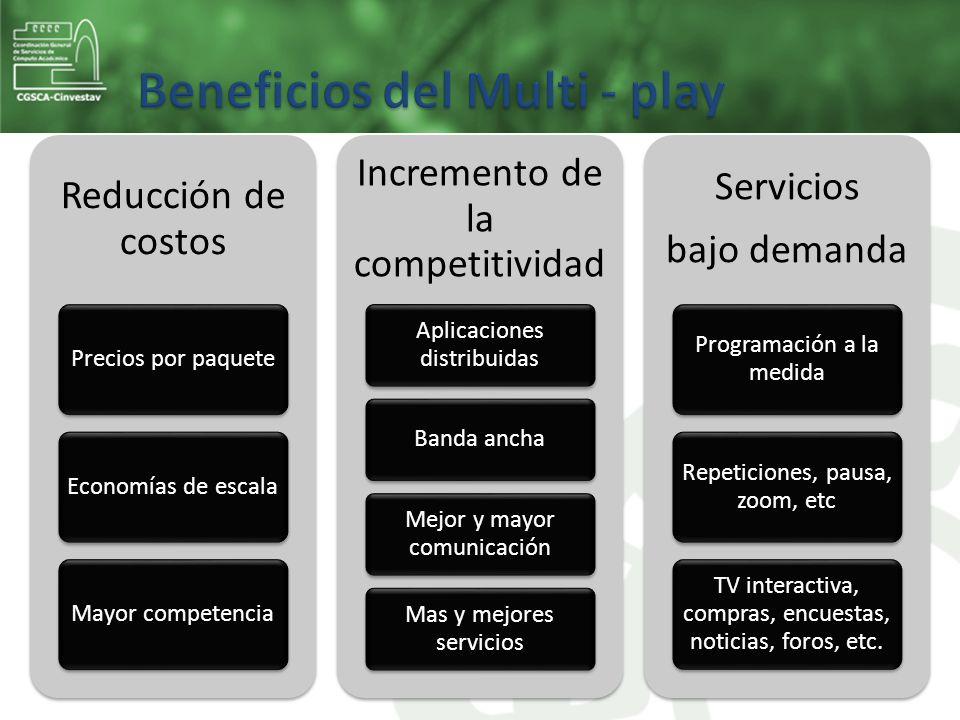

4 Reducción de costos Precios por paqueteEconomías de escalaMayor competencia Incremento de la competitividad Aplicaciones distribuidas Banda ancha Mejor y mayor comunicación Mas y mejores servicios Servicios bajo demanda Programación a la medida Repeticiones, pausa, zoom, etc TV interactiva, compras, encuestas, noticias, foros, etc.

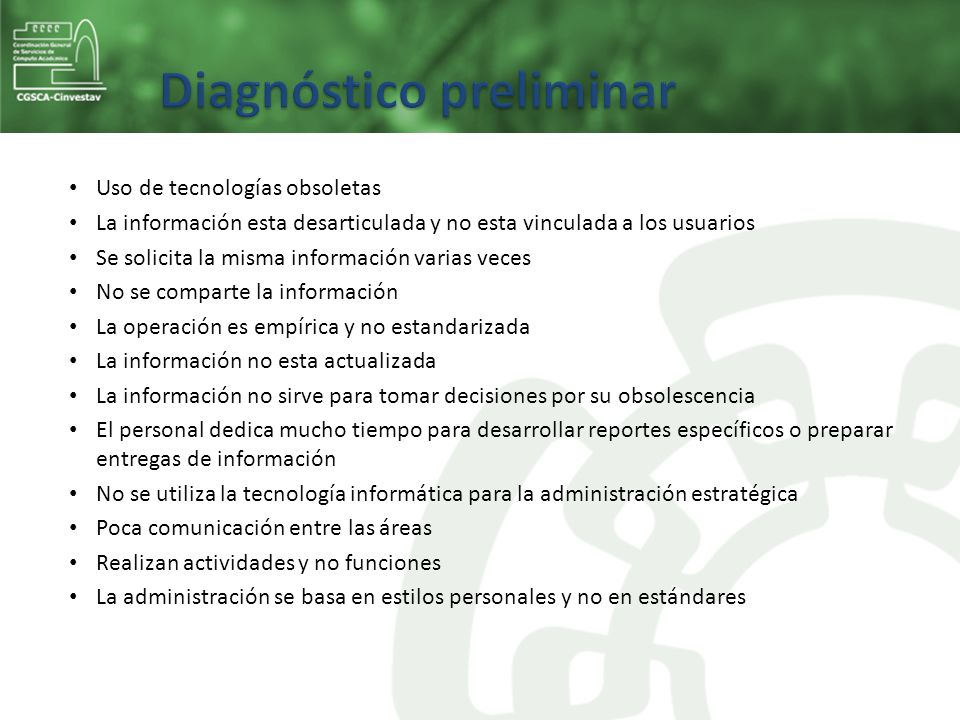

5 Uso de tecnologías obsoletas La información esta desarticulada y no esta vinculada a los usuarios Se solicita la misma información varias veces No se comparte la información La operación es empírica y no estandarizada La información no esta actualizada La información no sirve para tomar decisiones por su obsolescencia El personal dedica mucho tiempo para desarrollar reportes específicos o preparar entregas de información No se utiliza la tecnología informática para la administración estratégica Poca comunicación entre las áreas Realizan actividades y no funciones La administración se basa en estilos personales y no en estándares

6 BASADO EN COMPETITIVOCOMPETITIVO Fortalecida y actualizada tecnológicamente con TIC’s

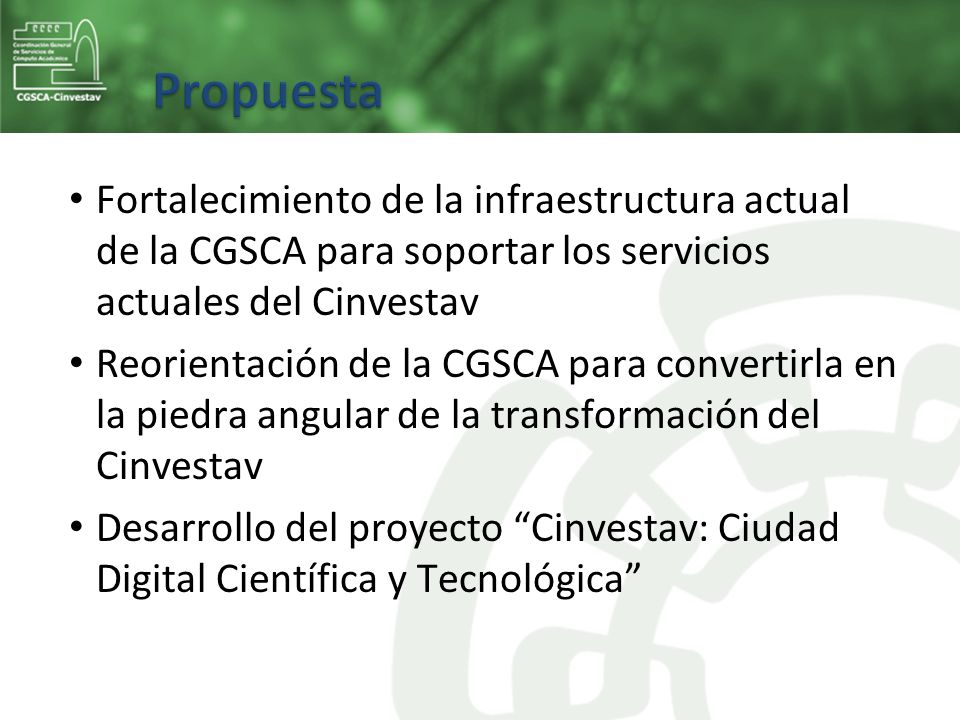

7 Fortalecimiento de la infraestructura actual de la CGSCA para soportar los servicios actuales del Cinvestav Reorientación de la CGSCA para convertirla en la piedra angular de la transformación del Cinvestav Desarrollo del proyecto “Cinvestav: Ciudad Digital Científica y Tecnológica”

8 Conectividad General RED DORSAL CINVESTAV ZACATENCO Fibra Óptica Monomodo Conexión a 27 edificios Backbone de 5 Switches principales y 20 Switches de distribución 1 Gigabit de velocidad Conectividad a55 subredes departamentales 3000 nodos conectados RED WAN Wide Area Network Enlace a 8 Unidades Foraneas Red VPN contratada a Axtel con 9 enlaces VPN

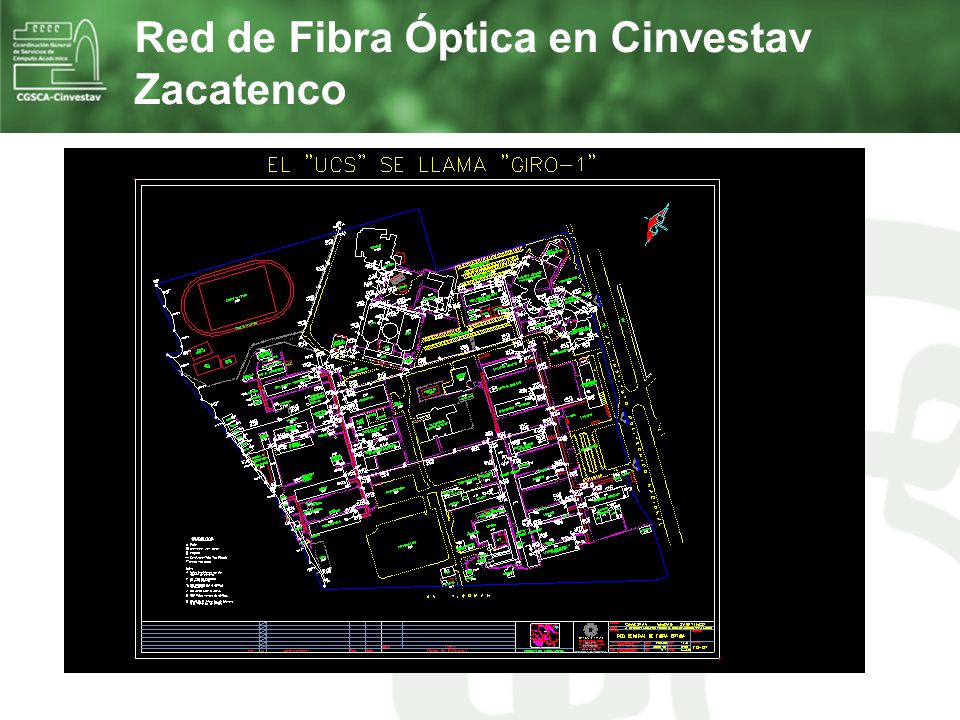

9 Red de Fibra Óptica en Cinvestav Zacatenco

10 Topología de la red

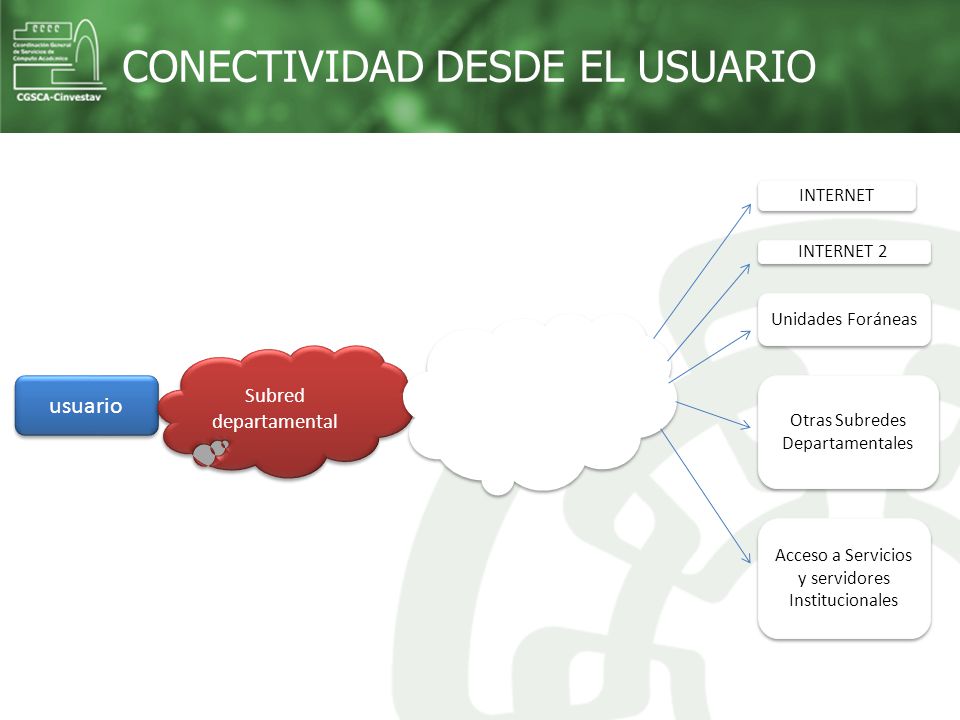

11 CONECTIVIDAD DESDE EL USUARIO usuario Subred departamental Red Dorsal CINVESTAV INTERNET INTERNET 2 Unidades Foráneas Otras Subredes Departamentales Acceso a Servicios y servidores Institucionales

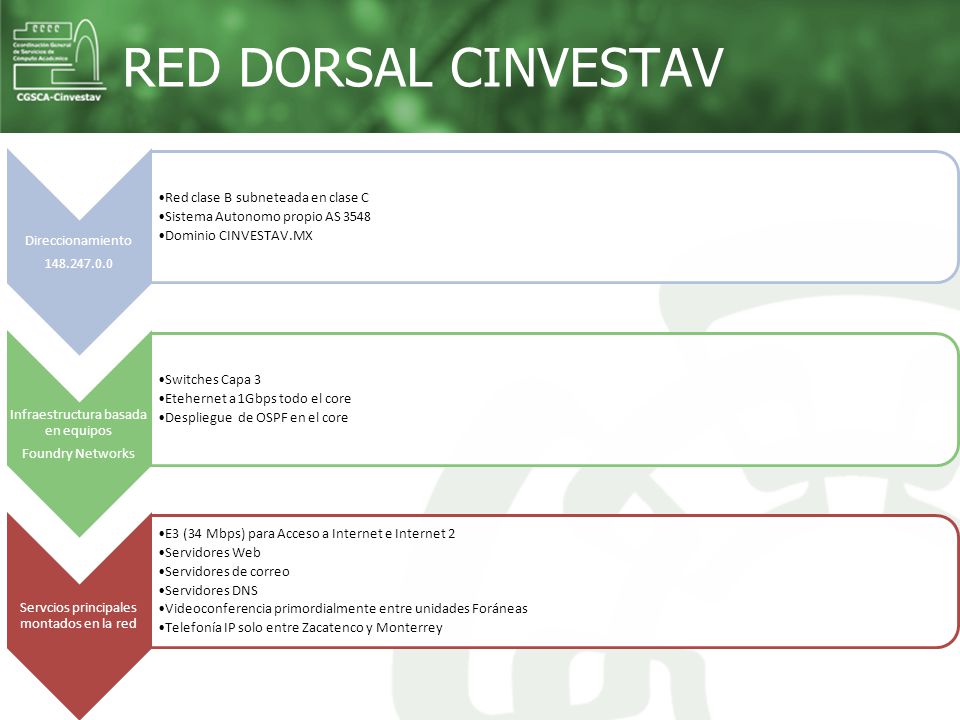

12 Direccionamiento 148.247.0.0 Red clase B subneteada en clase C Sistema Autonomo propio AS 3548 Dominio CINVESTAV.MX Infraestructura basada en equipos Foundry Networks Switches Capa 3 Etehernet a 1Gbps todo el core Despliegue de OSPF en el core Servcios principales montados en la red E3 (34 Mbps) para Acceso a Internet e Internet 2 Servidores Web Servidores de correo Servidores DNS Videoconferencia primordialmente entre unidades Foráneas Telefonía IP solo entre Zacatenco y Monterrey RED DORSAL CINVESTAV

13 Seguridad Red Dorsal DIAGRAMA DE CONECTIVIDAD Nodo de Usuario Switch de Distribución Subred Departamental Core Nodo de Usuario Subred Departamental Switch de Distribución IDP firewall Internet Internet 2

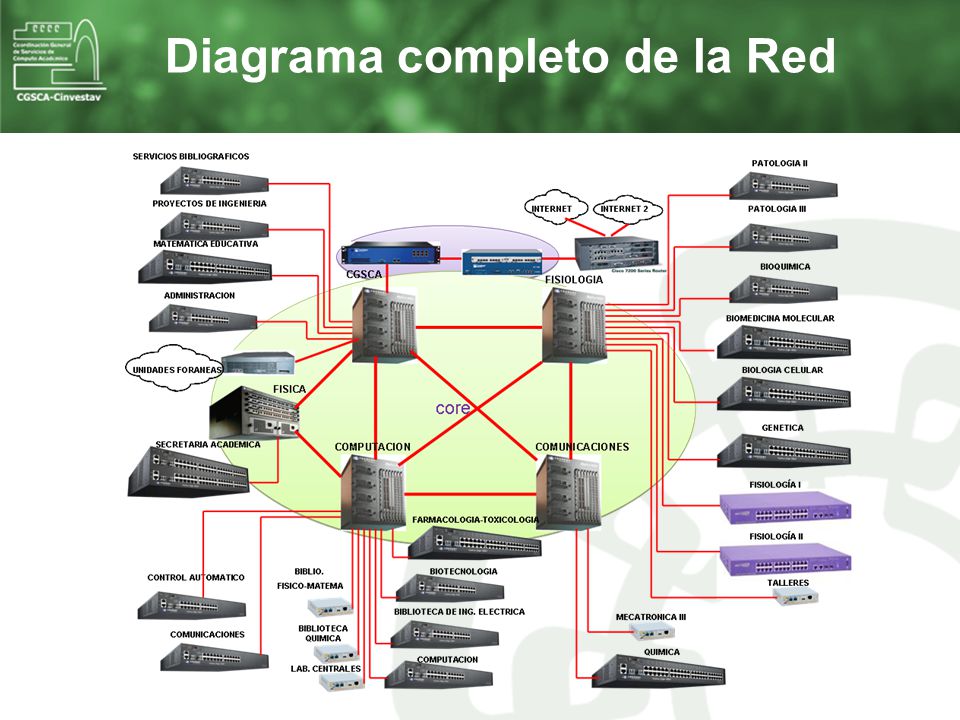

14 Diagrama completo de la Red

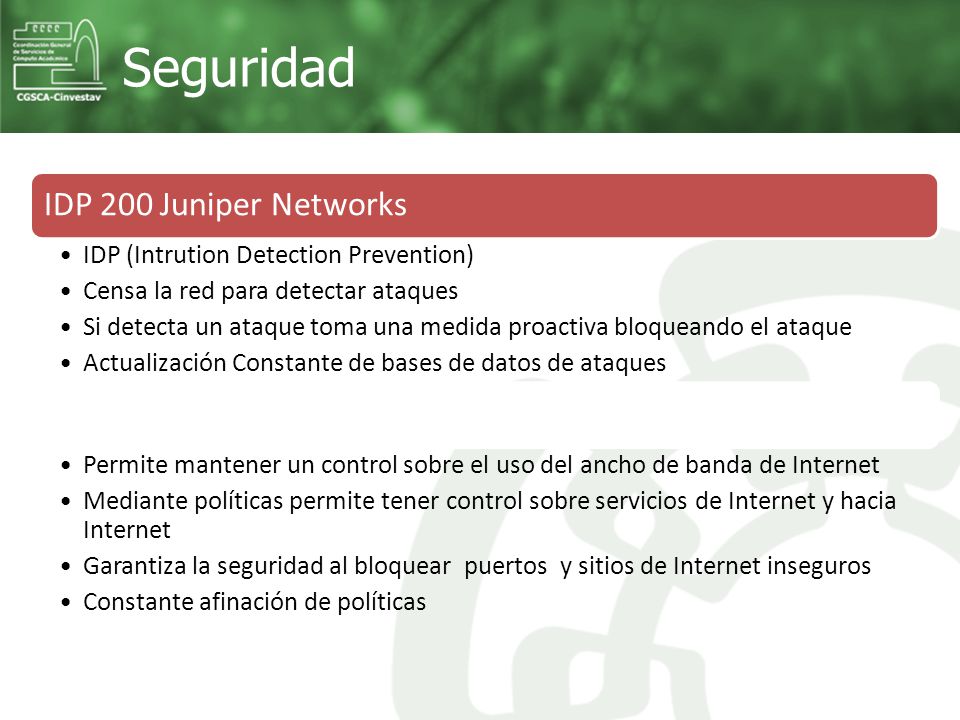

15 IDP 200 Juniper Networks IDP (Intrution Detection Prevention) Censa la red para detectar ataques Si detecta un ataque toma una medida proactiva bloqueando el ataque Actualización Constante de bases de datos de ataques Firewall ISG 1000 Juniper Networks Permite mantener un control sobre el uso del ancho de banda de Internet Mediante políticas permite tener control sobre servicios de Internet y hacia Internet Garantiza la seguridad al bloquear puertos y sitios de Internet inseguros Constante afinación de políticas Seguridad

16 Red WAN

17 Centro de datos Alojamiento de equipos de misión crítica (Backbone, DNS, Correo Electrónico, Web) Medio Ambiente regulado (temperatura y humedad: 30 ton de Aire Acondicionado de precisión) Suministro de energía eléctrica continuo (100 KVA) Seguridad física (acceso restringido)

18 UNIDAD FORANEA Nodos de red Activos Enlace InternetComercial EnlaceInternet 2 VPN Ancho de banda contratado* % de Uso Ancho de banda contratado % de Uso * Ancho de banda contratado** % de Uso Zacatenco300017 Mbps70 %17 Mbps7 %2.04810 % Unidad Sur5002.048 Mbps80%N/A 1.024 Mbps10% *** Querétaro1502.048 Mbps70%2.048 Mbps8%1.024 Mbps1% Irapuato2001.024 Mbps100%1.024 Mbps10%N/A Guadalajar a4502.048 Mbps100%2.048 Mbps15%1.024 Mbps1% Tamaulipa s552.048 Mbps50%2.048 Mbps5%1.024 Mbps1% Monterrey 2.048 Mbps40%2.048 Mbps3%1.024 Mbps10 % **** Saltillo3002.048 Mbps65%2.048 Mbps7%1.024 Mbps1% Mérida4002.048 Mbps70%2.048 Mbps5%1.024 Mbps1% ANCHOS DE BANDA CONTRATADOS Y PROMEDIO DE USO

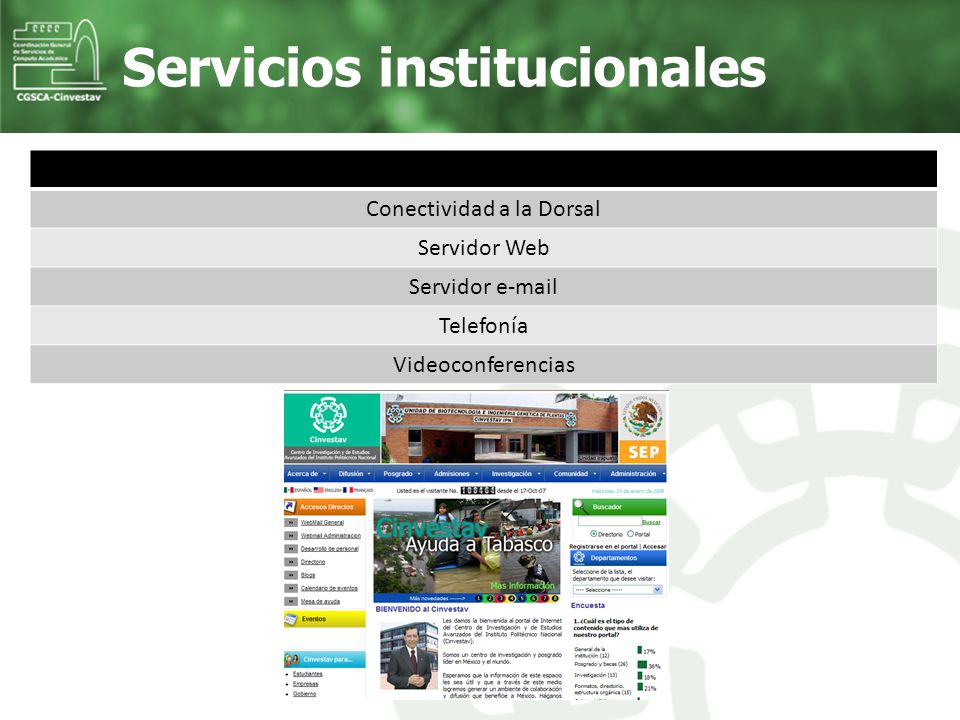

19 Conectividad a la Dorsal Servidor Web Servidor e-mail Telefonía Videoconferencias Servicios institucionales

20 Tabla General Servicios

21 Perfil de UsuariosNúmero Docentes600 Auxiliares de Investigación510 Administrativos, Técnicos y Manuales1131 Estudiantes1700 Total3941 Numero y Perfil de Usuarios en Cinvestav
