Diagrama de planeación

Presentación del tema: "Diagrama de planeación"— Transcripción de la presentación:

1 Diagrama de planeación
M.C. Juan Carlos Olivares Rojas

2 Diagrama de planeación
Es un diagrama de relaciones que muestra el camino a seguir para terminar el proyecto en base a las actividades definidas en el WBS. Es similar a un diagrama de flujo pero en este nos centramos no en los procesos, ni los datos que fluyen sino solamente en la precedencia y orden de las actividades.

3 Diagrama de planeación
Es otra técnica de organización en la cual nos centramos en cada tarea. En esta etapa se debe definir que actividades se pueden realizar sin depender de ninguna, que actividades para realizarse dependen de otras y finalmente que actividades pueden realizarse simultáneamente (en paralelo).

4 Diagramas de planeación
Los tipos de relación que puede haber entre dos actividades son: Final Inicio Inicio Inicio Final Final Inicio Final Se deben realizar estimaciones de tiempo de los nodos hojas del WBS.

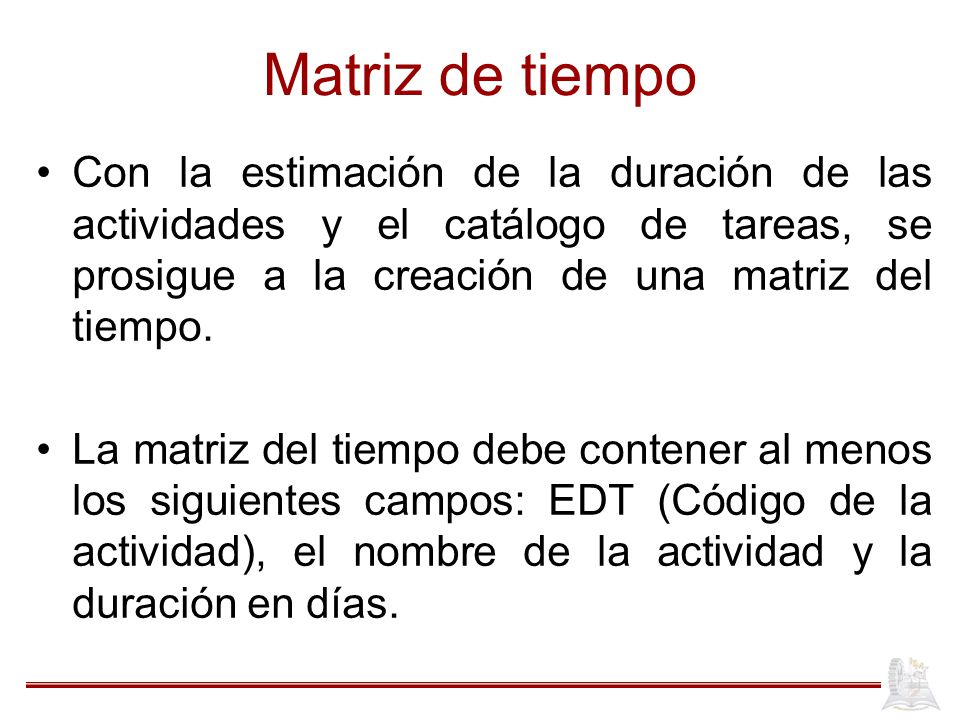

5 Matriz de tiempo Con la estimación de la duración de las actividades y el catálogo de tareas, se prosigue a la creación de una matriz del tiempo. La matriz del tiempo debe contener al menos los siguientes campos: EDT (Código de la actividad), el nombre de la actividad y la duración en días.

6 Matriz de tiempo La duración del tiempo puede ser estimada o fija. Se considera un tiempo que es fijo aquel que no puede realizarse en menos tiempo o que tiene que realizarse en una fecha indicada. Esta matriz del tiempo y el diagrama de planeación puede ser expresada de mejor forma y de manera conjunta con un diagrama de Gant

7 Matriz de tiempo El tiempo puede ser calculado en base a la siguiente fórmula: En donde: te = Tiempo estimado to = Tiempo optimista tm = Tiempo promedio tp = tiempo pesimista
