Planificación y gestión de proyectos con MS Project Microsoft Project 2003.

Presentaciones similares


Presentación del tema: "Planificación y gestión de proyectos con MS Project Microsoft Project 2003."— Transcripción de la presentación:

1 Planificación y gestión de proyectos con MS Project Microsoft Project 2003

2 ¿Qué es Microsoft Project? Es una herramienta que permite planear sistemáticamente las fases y tareas de un proyecto Microsoft Project le permitirá: –Organizar la lista de actividades en una estructura jerárquica. –Asignar recursos y costos a las diferentes actividades. –Obtener la gráfica de red del proyecto. –Imprimir una gran variedad de informes.

3 Versiones de MS Project Project Standard 2003, esta orientado a trabajar en un entorno monousuario. Con Project Standard, podemos planear, administrar y comunicar información de los proyectos. Project Professional 2003, es una versión que posee todas las características de la versión estandar y además puede ser utilizado con Project Server provee más funcionalidad de planeación y comunicación. Project Server 2003, esta orientado a trabajar en una intranet, permite colaboración, reportes de Project Web Access, esta orientado a trabajar desde internet explorer.

4 Versiones de Project Juntos Project Professional 2003, Project Server 2003 y Project Web Access forman la solución de Microsoft para la Administración de proyectos empresariales conocida por sus siglas en ingles EPM, Enterprise Project Management.En este curso utilizaremos la versión Project Professional 2003

5 Definir el proyecto.

6 Herramienta de Planificación, gestión y seguimiento de proyectos –Definición tareas, recursos –Asignación de recursos a tareas –Definición de costos –Resolución de sobreasignaciones –Seguimiento de proyectos –Comunicación entre el equipo e informes No herramienta de valoración y estimación de proyectos –

7 ¿En que nos ayuda MS Project? Es la forma de simplificar las dificultades durante la planificación, diseño, administración y evaluación de proyectos es el MS Project.

8 Microsoft Project La primera actividad consiste en determinar las fechas de inicio y fin del proyecto así como especificar opciones del calendario, como días y horas laborales, etc. La parte más importante de determinar son las tareas, las cuales se obtienen a través de un diagrama de planeación y un WBS (EDT en español), también se deben considerar los hitos y los recursos.

9 Microsoft Project Los hitos son puntos clave en la línea del tiempo del proyecto que sirven de puntos de control. Un hito es una actividad sin tiempo. Lo más difícil de manejar en esta herramienta son las estimaciones de tareas, hitos y recursos ya que estas dependen de la problemática del proyecto así como de la experiencia del administrador del proyecto

10 Microsoft Project Los recursos pueden ser distintas índoles: –Grupos de Personas –Equipamiento –Instalaciones –Costos De las tareas la parte más importante es la vinculación de las tareas. La fórmula mágica de la gestión de proyectos es: –Trabajo = Duración * Unidades.

11 Ventana MS Project

12 Con Microsoft Project Deben ingresarse las actividades, sus duraciones y vinculaciones La duración de una actividad se puede establecer en minutos, horas, días o semanas Posee un calendario en el cual pueden definirse los días y horas laborales de todo el proyecto La vinculación entre tareas puede hacerse mediante el ingreso de sus precedencias inmediatas, o a través de la tabla de Gantt que construye Microsoft Project Permite distintos tipos de vinculación entre actividades (fin a comienzo, comienzo a comienzo, fin a fin y comienzo a fin)

13 Ver los datos VISTAS: Sirven para presentar un subconjunto de información del proyecto en un formato fácil de interpretar. Ej. Diagrama de Gantt, gráfico de barras. TABLAS: Sirven para definir las columnas mostradas. FILTROS: Permiten centrase en tareas o recursos específicos.

14 Distintas visualizaciones del proyecto Haga un click en View>>View Bar 1 Aparece la barra de Herramientas en la parte izquierda de la pantalla 2

15 Opciones de visualización Una vista es un formato en donde se puede introducir y visualizar información de un proyecto. La vista por defecto es el diagrama de Gantt Barra de vistas

16 VER LOS DATOS – VISTAS Permiten especificar, organizar y examinar la información en diversos formatos. Existen tres tipos de vistas. Los diagramas o los gráficos: Representan la información gráficamente. –Diagrama de Gantt, Diagrama de Red o de Pert, Gráfico de Recursos y Calendario. Hojas: Representan la información en Filas y Columnas. Cada Fila contiene información acerca de las tareas o recursos específicos. Cada Columna contiene un campo en el que se especifica información concreta sobre las tareas o recursos. Formularios: Representan la información en un formato similar al de un formulario de papel. Los formularios muestran la información de una Tarea o de un Recurso individual.

17 Diagrama de Gantt

18 Creador Henry L. Gantt Es una ayuda gráfica creada para poder organizar las actividades de un proyecto en un horizonte de tiempo –representa el tiempo, el eje vertical las tareas, y cada tarea se representa mediante un bloque rectangular cuya longitud indica su duración. La posición del bloque en el diagrama indica el comienzo y fin de la tarea.

19 LOS GRÁFICOS GANTT En unos ejes de coordenadas se representan las actividades de un proyecto en forma de barras con la extensión de su duración. En las ordenadas se representan las actividades. Teniendo en cuenta precedencias. En las abcisas el tiempo. Sirve para calcular la duración del proyecto y para el control del mismo.

20 Los gráficos Gantt A B C D E F G H I Tiempo Actividades

21 ¿Qué es una actividad? Las actividades de un proyecto son aquellos trabajos en que se puede dividir el proyecto. Las actividades deben ser: –Específicas y no generales, es decir buscar el detalle suficiente sin irnos al demasiado detalle Desglose de tareas: –Cualquier proyecto ha de analizarse y dividirse en tareas manejables antes de proceder a su planificación y puesta en marcha. –Una representación de estas tareas consiste en un diagrama de estructura de descomposición del trabajo (EDT)

22 Actividades Duración de las tareas: – se puede fijar en meses, semanas, días, horas o minutos (las siglas respectivas son: ms, s, d, h, m).

23 EDT Representación estructurada de las tareas Las actividades que no aparecen en el EDT están fuera del alcance del proyecto A cada una de las tareas del proyecto se le suele asignar un código único, que sirve para poder nombrar a esa tarea de una forma más cómoda

24 Los gráficos Gantt A B C D E F G H I Tiempo Actividades En la quinta semana controlamos cómo va el proyecto, vemos que hay actividades retrasadas y otras adelantadas sobre lo previsto terminado

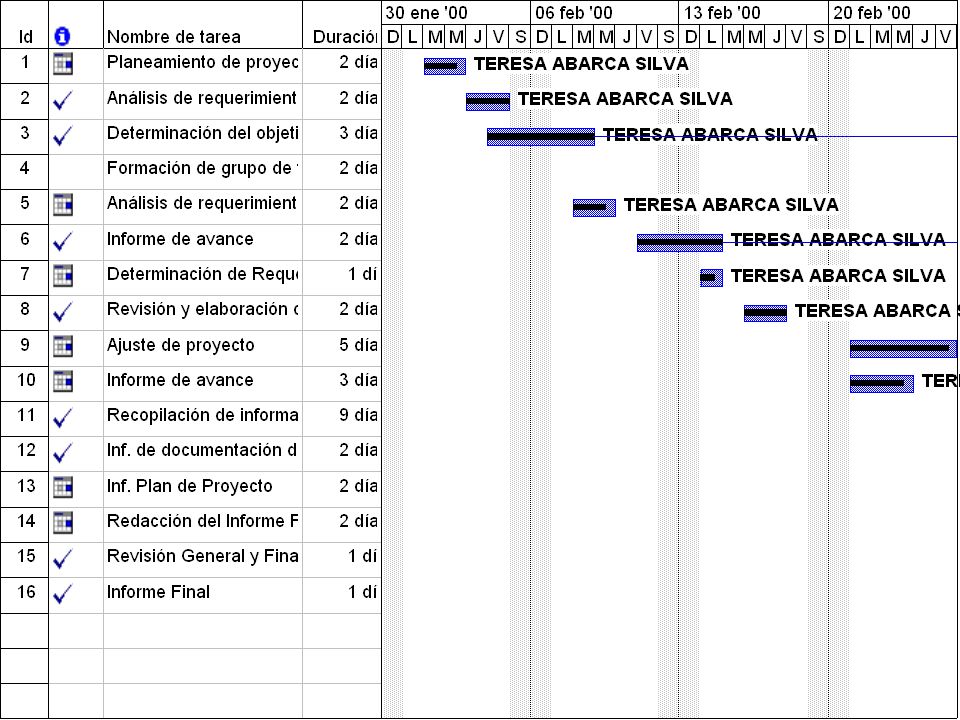

25

26 ¿Cómo programa Microsoft Project? Programa el comienzo y el fin de una tarea teniendo en cuenta muchos factores, incluidas las dependencias entre tareas, las delimitaciones y las interrupciones, como días festivos y vacaciones. Lo más importante cada TAREA se programa así: -->Duración = Trabajo / Esfuerzo del recurso Duración: Es la cantidad de tiempo que transcurre antes de que la tarea esté realizada. Trabajo: Es el refuerzo necesario durante un período de tiempo para realizar una tarea. Esfuerzo de Recurso: Es la cantidad de esfuerzo de los recursos asignados a la tarea y su asignación.

27 ¿Cómo programa Microsoft Project? Lo más importante cada TAREA se programa así: Duración = Trabajo / Esfuerzo del recurso Ejemplo: –Si tres pintores trabajan dos días en una tarea, con un esfuerzo de 8 horas diarias, se tiene: –El trabajo de cada recurso es de 16 horas (2 días * 8 horas). –El esfuerzo total de los recursos es de 24 horas al día ( 3 pintores * 8 horas) –La Duración es de 2 días: 48 horas / (3 pintores * 8 horas)

28 Dependencias entre tareas Fin a Comienzo Fin a Fin Comienzo a Comienzo Comienzo a Fin

29 Tareas secuenciales

30 Tareas comienzan mismo tª

31 Tareas finalizan mismo tº

32 Finalizar tarea sucesora debe comenzar previamente la predecesora

33 CALENDARIO

34

35 DIAGRAMA PERT

36 Visualización de la red del proyecto (DIAGRAMA DE RED) Muestra las tareas y las dependencias entre tareas en formato de red o de flujo. Cada tarea se representa con un cuadro (también denominado nodo) y la línea que une dos cuadros representa la dependencia entre las dos tareas. De forma predeterminada, la vista Diagrama de red muestra una línea diagonal sobre las tareas en curso y líneas diagonales en cruz sobre las tareas completadas. Puede aplicar cualquiera de los filtros de tareas al Diagrama de red para mostrar únicamente las tareas que desee ver. Para adecuar una vista Diagrama de red a sus necesidades, puede personalizar su aspecto o crear nuevas versiones personalizadas. Cuando se guarda el proyecto, la vista personalizada también se guarda con el proyecto.

37 GANTT DE SEGUIMIENTO

38

39 USO DE TAREAS

40

41 GRÁFICO DE RECURSOS

42

43 HOJA DE RECURSOS

44

45 Informes

46 Creación de informes Todos los informes en Project tienen características en común. Usted puede imprimir un informe o puede visualizarlo en pantalla.

47 Generales Resumen del proyecto Tareas de nivel superior Tareas críticas Hitos Días laborables

48 Actividades actuales Tareas sin comenzar Tareas que comienzan pronto Tareas en curso Tareas completadas Tareas que deberían haber comenzado Tareas propuestas

49 Costos Flujo de caja Presupuesto Presupuesto sobrepasado –Tareas con presupuesto sobrepasado –Recursos con presupuesto sobrepasado Valor acumulado

50 Asignaciones Tareas y recursos humanos Tareas, recursos humanos y fechas Lista de tareas pdtes. Recursos sobreasignados

51 Carga de trabajo Uso de tareas Uso de recursos

52 Conclusiones MS Project –Nos permite organizar nuestros proyectos, introduciendo en él lo que antes anotábamos, esquematizábamos y calculábamos a mano. Nos aporta una serie de tablas, gráficas y paneles desde los que podremos introducir todas esas informaciones recopiladas y tener una visión global de, por un lado las tareas, por otro lado los recursos y por otro los costos de los recursos. –nos resultará fácil alterar cualquiera de los elementos que intervienen en el proyecto siendo recalculado de forma automática el proyecto completo

53 Conclusiones Ms Project –Las fechas se actualizan también de forma automática solo con modificar una duración, establecer una delimitación o bien una demora. De los tiempos y plazos podemos hacer sencillos seguimientos. –En suma, este programa, que además mantiene la filosofía de trabajo del resto de las aplicaciones Microsoft que quizás conozcamos (Word, Excel, Access, Internet Explorer, Front Page...)
