LCD Cristal Liquido entre dos Placas conductoras. El cristal Modifica la luz cuando pasa por él. Es sensible a los campos electricos. El sistema mas usado,

Presentación del tema: "LCD Cristal Liquido entre dos Placas conductoras. El cristal Modifica la luz cuando pasa por él. Es sensible a los campos electricos. El sistema mas usado,"— Transcripción de la presentación:

1 LCD Cristal Liquido entre dos Placas conductoras. El cristal Modifica la luz cuando pasa por él. Es sensible a los campos electricos. El sistema mas usado, Nemático de Torsión.

2 Funcionamiento

3 LCD-TFT Thin Film Transistor. También llamado de Matriz Activa. Se ilumina cada pixel, en lugar de toda la pantalla. Mayor ángulo de visión. La mayoría de los LCD en el mercado usan TFT.

4 Usos

5 Plasmas Rejilla con Plasma ( Neón y Xenón) entre dos cristales. Cristales poseen diodos. Depósitos con partículas fosforescentes. Tres depósitos por pixel.

6 Estructura

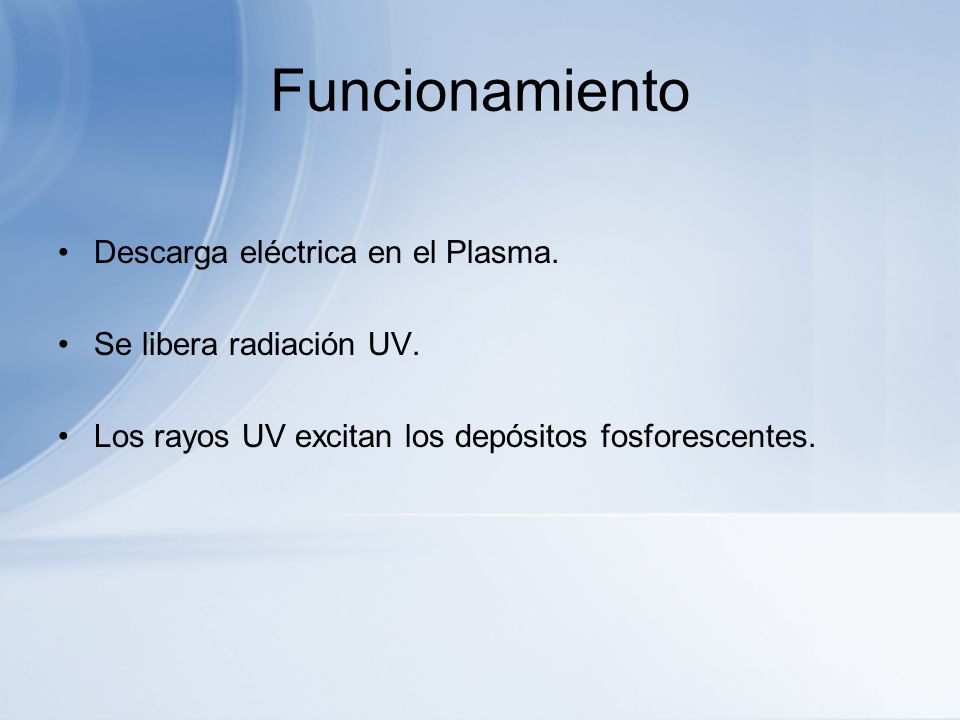

7 Funcionamiento Descarga eléctrica en el Plasma. Se libera radiación UV. Los rayos UV excitan los depósitos fosforescentes.

8 Funcionamiento

9 OLED Organic LED. Miles de Oled´s de 100 – 500 nanómetros. Substrato de plástico o vidrio. Ánodo transparente. Capas orgánicas: Conductora y Emisora. Cátodo (transparente o no). Estructura

10

11 Funcionamiento Corriente de cátodo a ánodo a través de las capas orgánicas.

12 Funcionamiento Cátodo, entrega electrones a la capa emisora. Ánodo, remueve electrones de la capa conductora.

13 Funcionamiento Se crean “huecos” en la capa conductora

14 Funcionamiento Electrones “saltan” desde la capa emisora a la conductora. Se libera energía en forma de luz

15 Tipos de Oled Matriz pasiva Matriz Activa

16 Matriz Pasiva Tiras de nodos y catodos. Un circuito externo aplica corriente a cada tira.

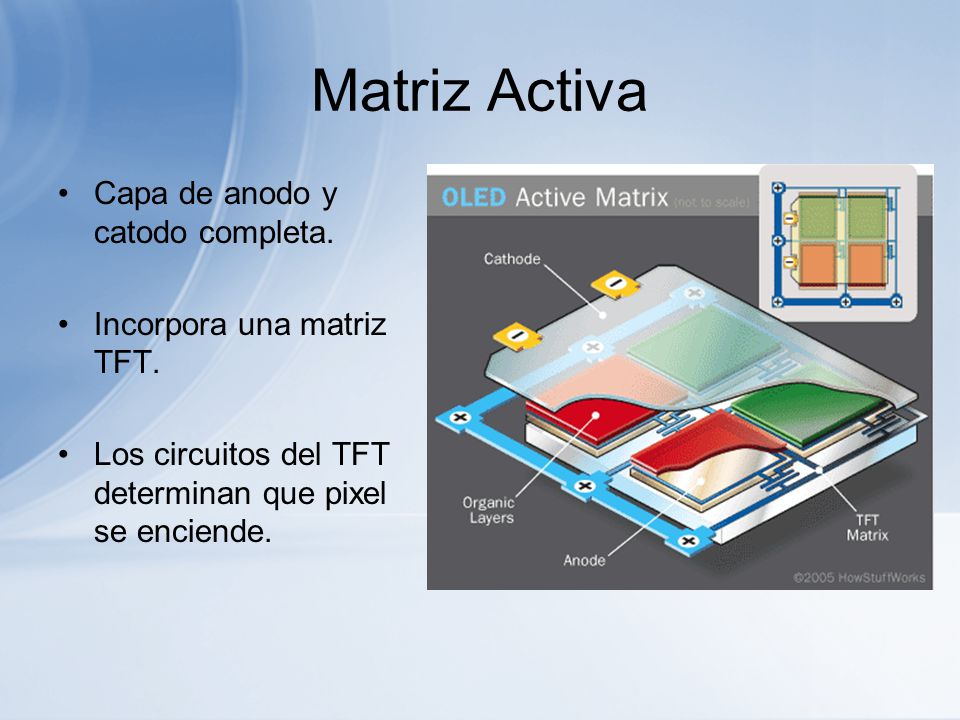

17 Matriz Activa Capa de anodo y catodo completa. Incorpora una matriz TFT. Los circuitos del TFT determinan que pixel se enciende.

18 Usos

19 SED Surface-conduction Electron-emitter Display. Funcionamiento similar al TRC. Millones de TRC, llamados SCE´s. Tres SCE´s por pixel.

20 Estructura

21 SCE´s Consisten en una capa de carbón con un espacio en el centro. Un lado del carbón conectado a un electrodo negativo y el otro a un electrodo positivo.

22 Funcionamiento Al aplicar corriente al SCE, electrones aparecen a un lado del espacio en el carbón. El electrón se dirige a otra placa, cargada positivamente, con materiales fosforescentes. Al impactar el electron en la placa se libera luz.

23 Funcionamiento

24 Comparacion Vida Util (horas) Resolucion (pixeles) Contraste Brillo (cd/m2) T. De Resp. (ms) Angulo de vision Energia (W) Otros LCD60000 Prom:1366x768 Max:1920x180 500:1 5000:1 400-10003 (nuevos) 8-20 140° - 180°100-120Se puede reparar. Plasma30000 <50´< 1280x720 >50´>1280x720 1000:1 10000:1 400-15008 (+/-)160° - 180°120–160No se puede reparar. OLED1000 (led azul) 1280x8005000:1600<< 1180° Menor Muy sensible al agua. SED60000 >1280x720100000:1400< 1180°

25 Quien gana(rá)? Por el momento LCD. OLED podrian ser la revelacion. SED, si los precios son bajos.
