Luis Miguel Andino Montalvo Javier Alejandro Urquizo Guevara

Presentación del tema: "Luis Miguel Andino Montalvo Javier Alejandro Urquizo Guevara"— Transcripción de la presentación:

1 Luis Miguel Andino Montalvo Javier Alejandro Urquizo Guevara
Diseño e Implementación de un Sistema de Distribución Automática de Llamadas Entrantes (ACD) para un Callcenter Luis Miguel Andino Montalvo Javier Alejandro Urquizo Guevara

2 Antecedentes Las comunicaciones son vitales para el desarrollo de cualquier empresa. Las empresas, utilizan los centros de contacto para interactuar con sus clientes.

3 Antecedentes Las empresas implementan sistemas ACD, para distribución de llamadas. Aparece Asterisk, una PBX implementada en software y de código abierto.

4 Objetivo General Diseñar e Implementar un sistema de distribución automática de llamadas entrantes (ACD) para un Centro de Contacto, utilizando un algoritmo basado en información estadística para decidir la prioridad de asignación de las llamadas a agentes conectados.

5 Objetivo General Promedio de la duración de las llamadas tomadas por el agente diariamente Tiempo de conexión del agente

6 Objetivo General Tiempo de espera del cliente en cola
Prioridad de la llamada basada en el identificador

7 Objetivos específicos
Implementar una solución como aplicación a una necesidad en el mundo actual. Lograr una fácil transición a través de un sistema amigable. Acoplar diferentes programas y servicios para proveer un sistema eficiente.

8 Esquema

9 Componentes Hardware Servidor Teléfono IP Software
Servicios levantados Teléfono IP por software

10 Hardware Características del Servidor Teléfono IP GrandStream modelo GPX2000 CPU RAM Disco Duro Intel Core Duo 2.66 GHz 2 GB 300 GB

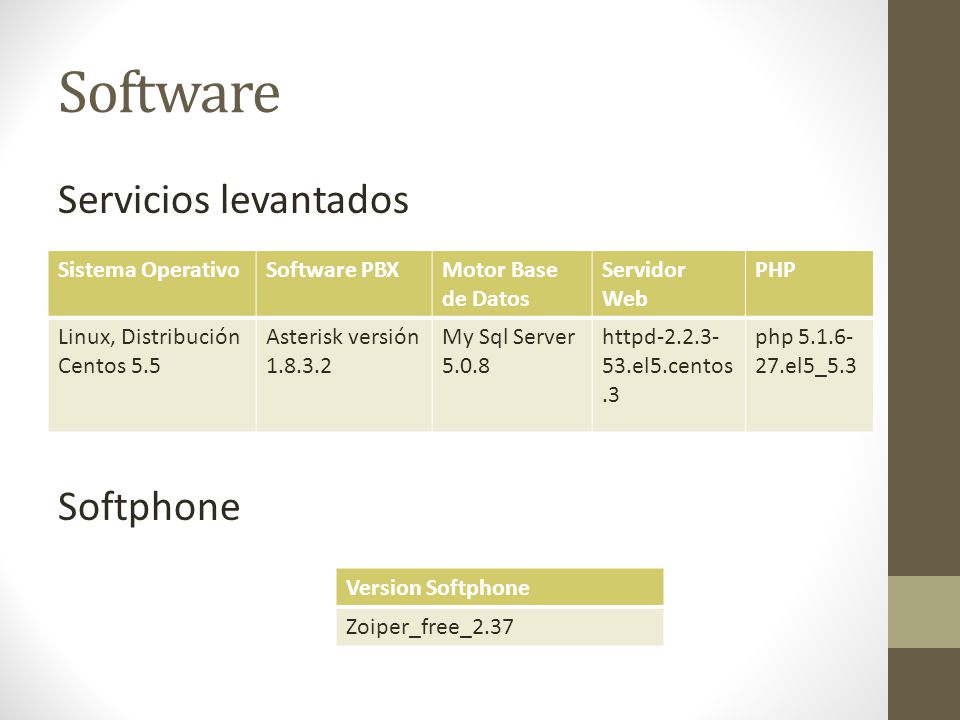

11 Software Servicios levantados Softphone Sistema Operativo Software PBX
Motor Base de Datos Servidor Web PHP Linux, Distribución Centos 5.5 Asterisk versión My Sql Server 5.0.8 httpd el5.centos.3 php el5_5.3 Version Softphone Zoiper_free_2.37

12 Esquema de Implementación

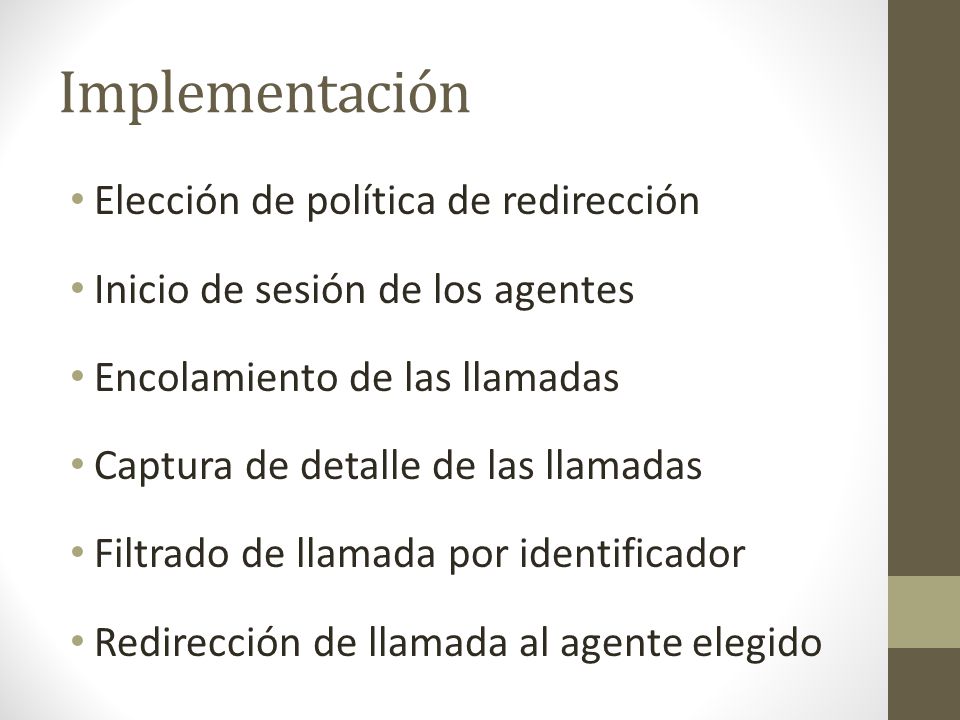

13 Implementación Elección de política de redirección
Inicio de sesión de los agentes Encolamiento de las llamadas Captura de detalle de las llamadas Filtrado de llamada por identificador Redirección de llamada al agente elegido

14 Elección de política de redirección
La elección de la política de redirección, se realiza mediante una aplicación Web.

15 Elección de política de redirección
La información es almacenada en una base de datos.

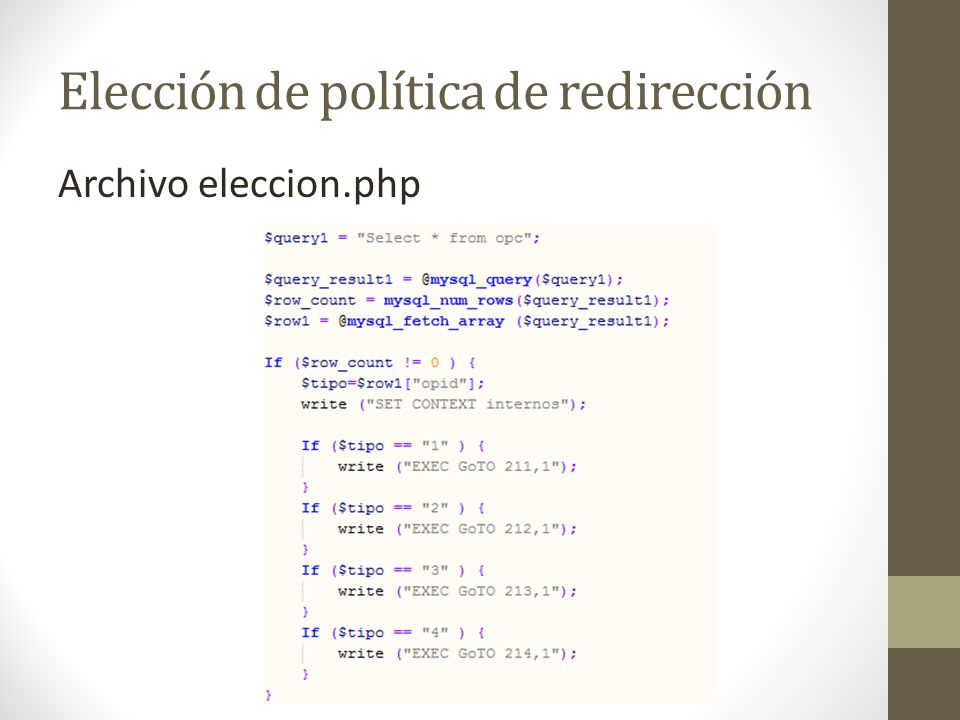

16 Elección de política de redirección
Archivo eleccion.php

17 Inicio de sesión de los agentes
Archivo de configuración agents.conf Archivo de configuración extensions.conf

18 Encolamiento de las llamadas
Proceso mediante el cual se colocan las llamadas en una cola al momento de marcar al Callcenter. En este paso se inactivaran a todos los agentes que no se encuentren contestando una llamada y que se encuentren en línea. El comportamiento de la cola es FIFO.

19 Encolamiento de las llamadas
Archivo de configuración queue.conf

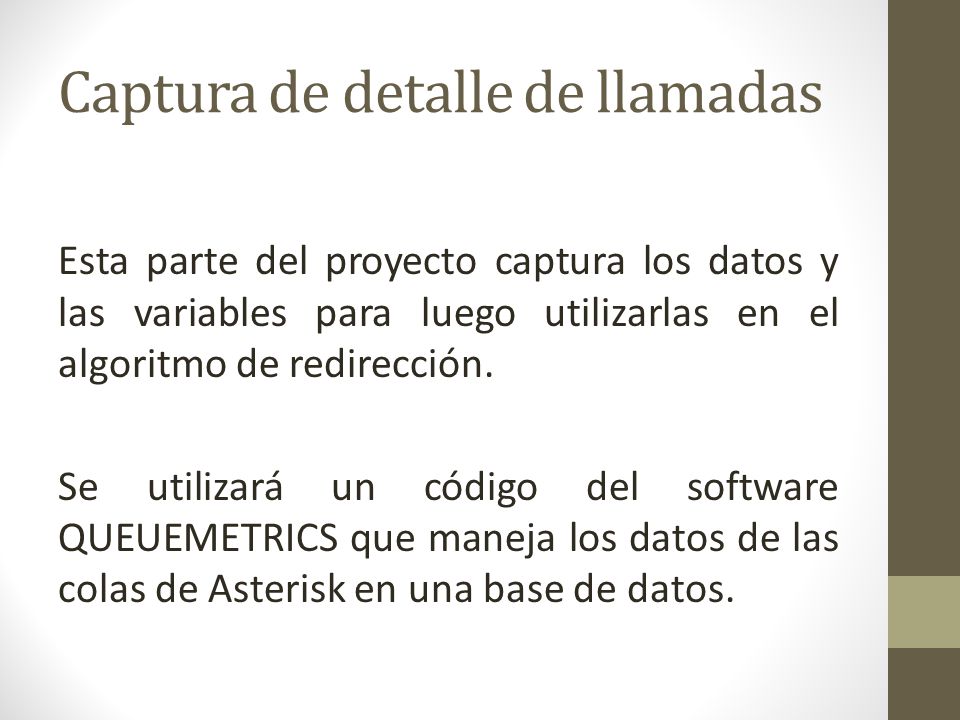

20 Captura de detalle de llamadas
Esta parte del proyecto captura los datos y las variables para luego utilizarlas en el algoritmo de redirección. Se utilizará un código del software QUEUEMETRICS que maneja los datos de las colas de Asterisk en una base de datos.

21 Captura de detalle de llamadas
Archivo de configuración cdr_mysql.conf [global] hostname=localhost dbname=asterisk password=labtelecom10 user=root

22 Captura de detalle de llamadas
Tabla cdr

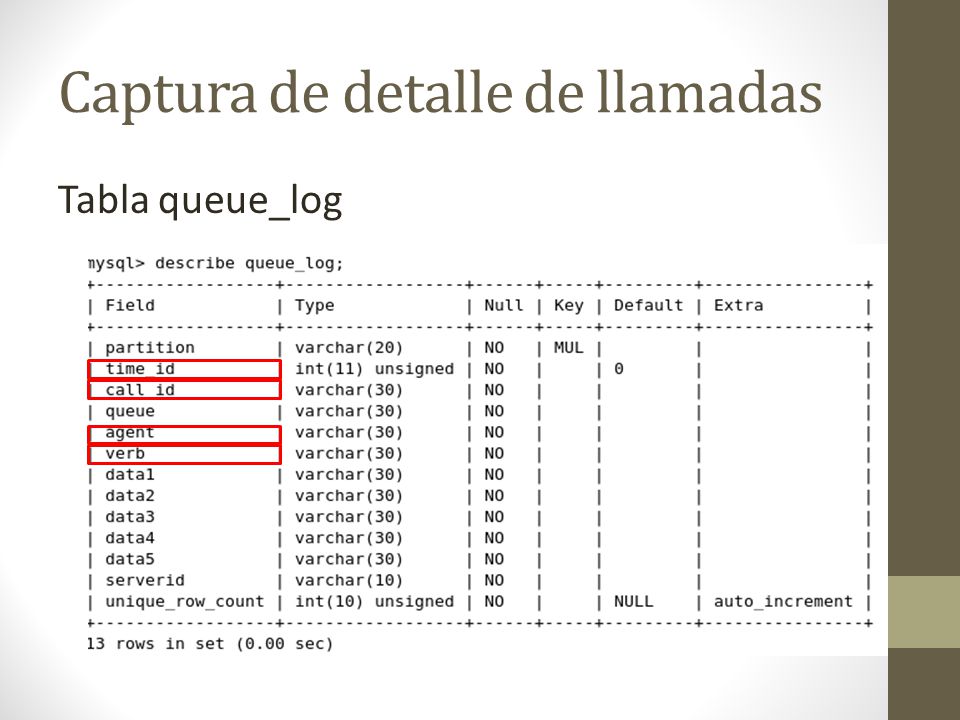

23 Captura de detalle de llamadas
Tabla queue_log

24 Filtrado de llamada por identificador
La aplicación web permite el ingreso de clientes VIP por parte del administrador.

25 Filtrado de llamada por identificador
Archivo usuariovip.php

26 Redirección de llamada al agente elegido
Esta sección se encargará de activar únicamente al agente que va a recibir la llamada. La elección del agente será en base a la política vigente y a la información recopilada en las bases de datos.

27 Redirección de llamada al agente elegido

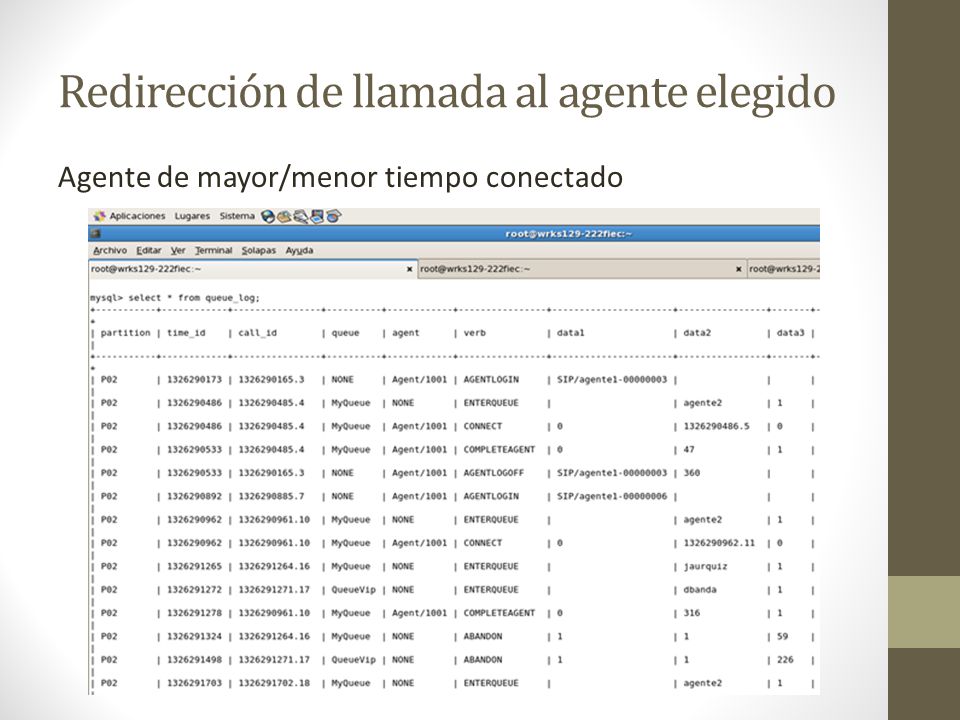

Agente de mayor/menor tiempo conectado

28 Redirección de llamada al agente elegido
Agente de mayor/menor tiempo conectado $query1 = "SELECT agent FROM (SELECT o.agent, o.time_id FROM queue_log o WHERE o.verb = 'AGENTLOGIN' AND o.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'AGENTLOGOFF') AND o.agent NOT IN (SELECT t.agent FROM queue_log t WHERE t.verb = 'CONNECT' AND t.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'COMPLETECALLER' OR q.verb = 'COMPLETEAGENT')) ORDER BY o.time_id) AS e;"; $query1 = "SELECT agent FROM (SELECT o.agent, o.time_id FROM queue_log o WHERE o.verb = 'AGENTLOGIN' AND o.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'AGENTLOGOFF') AND o.agent NOT IN (SELECT t.agent FROM queue_log t WHERE t.verb = 'CONNECT' AND t.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'COMPLETECALLER' OR q.verb = 'COMPLETEAGENT')) ORDER BY o.time_id DESC) AS e;";

29 Redirección de llamada al agente elegido

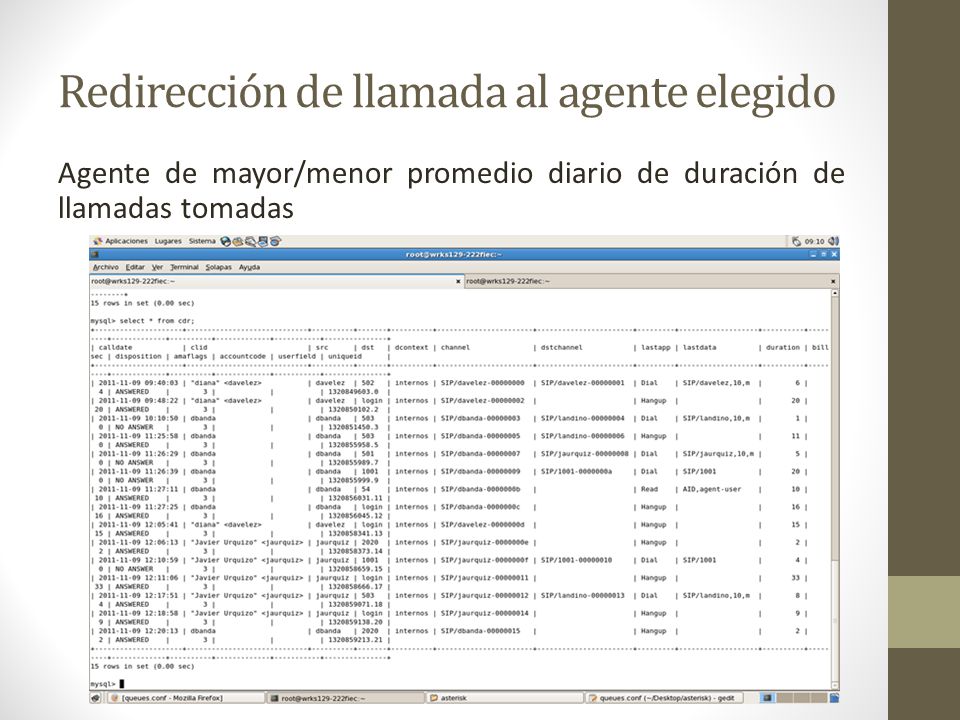

Agente de mayor/menor promedio diario de duración de llamadas tomadas

30 Redirección de llamada al agente elegido
Agente de mayor/menor promedio diario de duración de llamadas tomadas $query1 = "SELECT dstchannel FROM (SELECT dstchannel, AVG(duration) dur FROM cdr WHERE DAYOFYEAR(calldate)=DAYOFYEAR(CURDATE()) AND dst='2020' OR dst='2021' GROUP BY dstchannel ORDER BY dur) AS t WHERE dstchannel IN (SELECT agent FROM (SELECT o.agent, o.time_id FROM queue_log o WHERE o.verb = 'AGENTLOGIN' AND o.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'AGENTLOGOFF') AND o.agent NOT IN (SELECT t.agent FROM queue_log t WHERE t.verb = 'CONNECT' AND t.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'COMPLETECALLER' OR q.verb = 'COMPLETEAGENT'))) AS e);"; $query1 = "SELECT dstchannel FROM (select dstchannel, AVG(duration) dur FROM cdr WHERE DAYOFYEAR(calldate)=DAYOFYEAR(CURDATE()) AND dst='2020' OR dst='2021' GROUP BY dstchannel ORDER BY dur DESC) AS t WHERE dstchannel IN (SELECT agent FROM (SELECT o.agent, o.time_id FROM queue_log o WHERE o.verb = 'AGENTLOGIN' AND o.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'AGENTLOGOFF') AND o.agent NOT IN (SELECT t.agent FROM queue_log t WHERE t.verb = 'CONNECT' AND t.call_id NOT IN (SELECT q.call_id FROM queue_log q WHERE q.verb = 'COMPLETECALLER' OR q.verb = 'COMPLETEAGENT'))) AS e);";

31 Pruebas Ver video

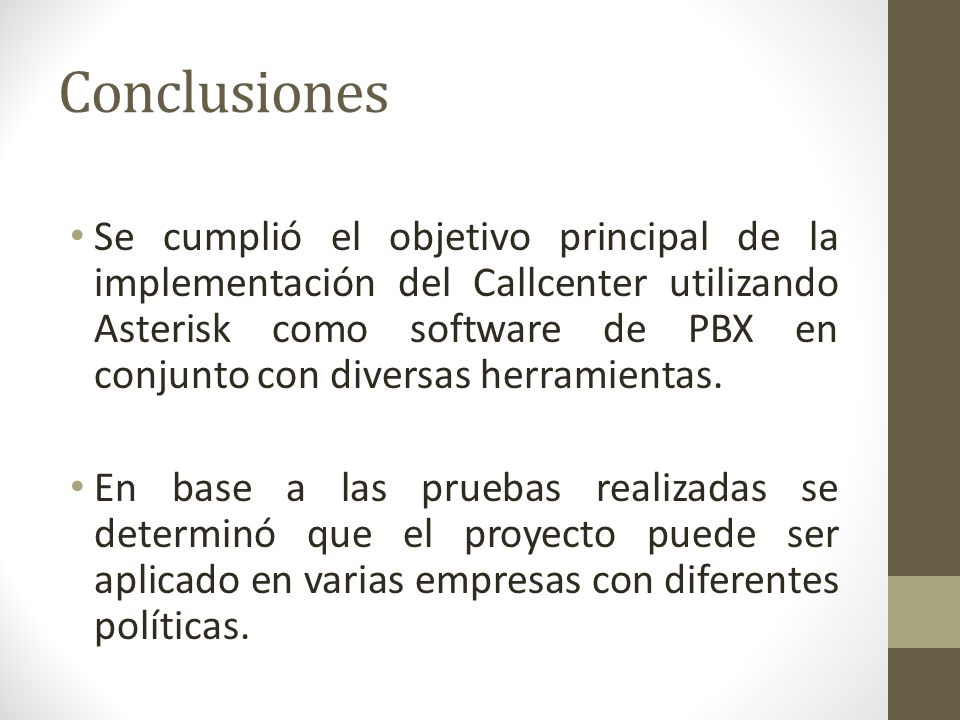

32 Conclusiones Se cumplió el objetivo principal de la implementación del Callcenter utilizando Asterisk como software de PBX en conjunto con diversas herramientas. En base a las pruebas realizadas se determinó que el proyecto puede ser aplicado en varias empresas con diferentes políticas.

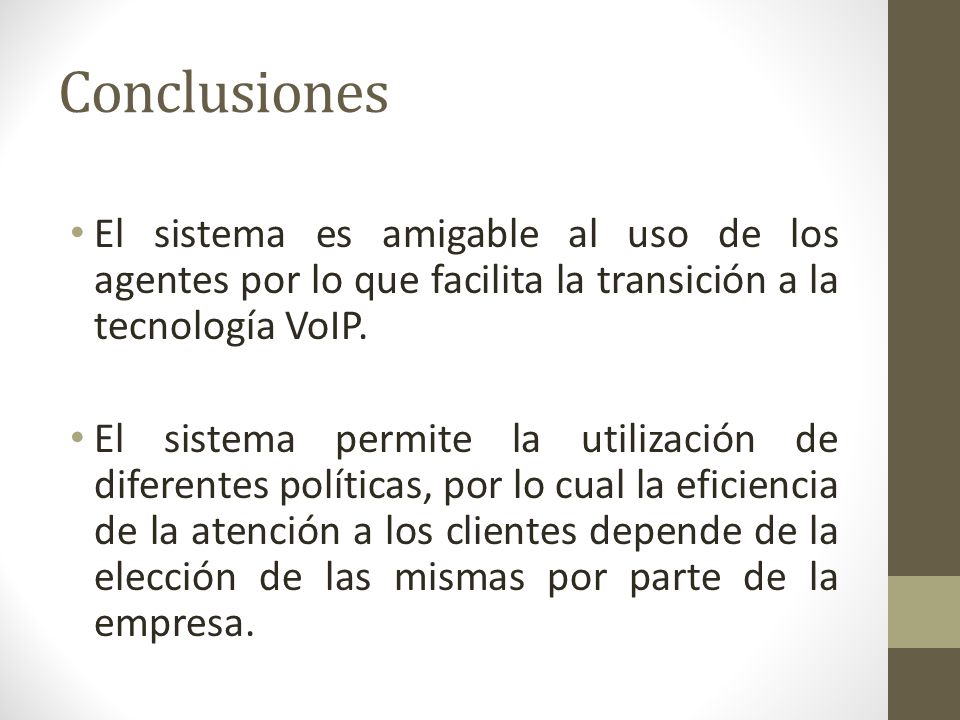

33 Conclusiones El sistema es amigable al uso de los agentes por lo que facilita la transición a la tecnología VoIP. El sistema permite la utilización de diferentes políticas, por lo cual la eficiencia de la atención a los clientes depende de la elección de las mismas por parte de la empresa.

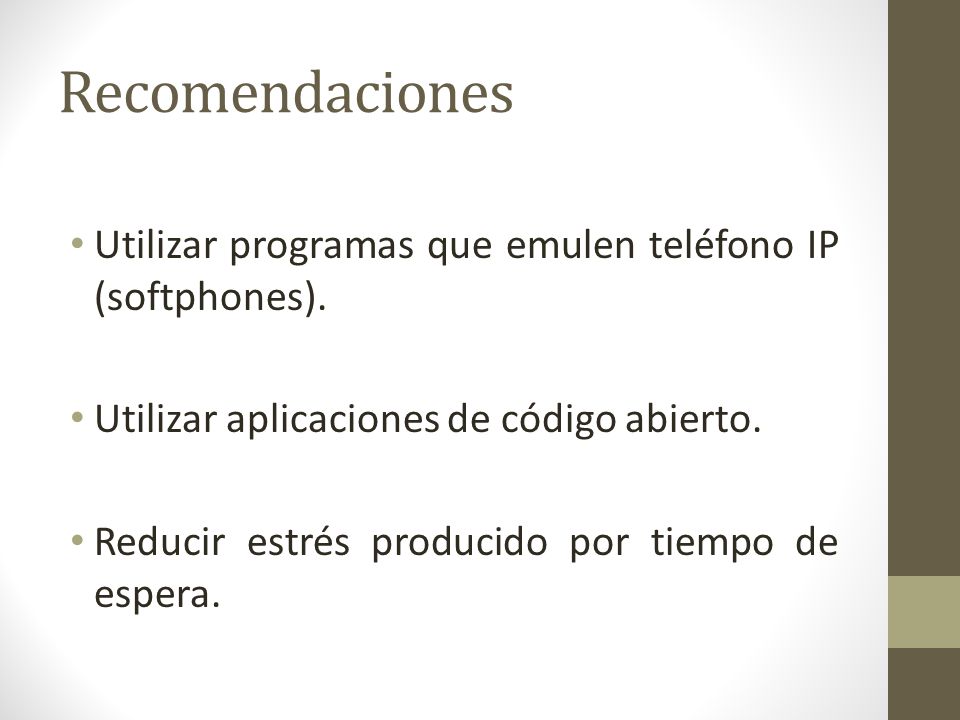

34 Recomendaciones Utilizar programas que emulen teléfono IP (softphones). Utilizar aplicaciones de código abierto. Reducir estrés producido por tiempo de espera.

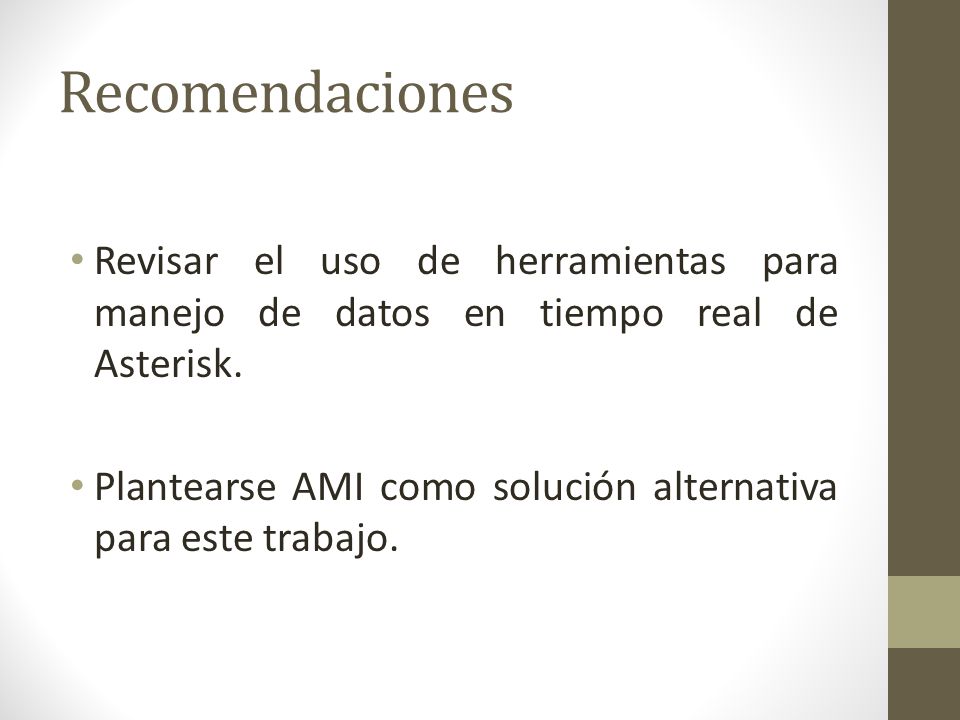

35 Recomendaciones Revisar el uso de herramientas para manejo de datos en tiempo real de Asterisk. Plantearse AMI como solución alternativa para este trabajo.

36 Preguntas

37 Gracias por su atención
