1 Cedazos Expandibles en Mexico
Ene/2007

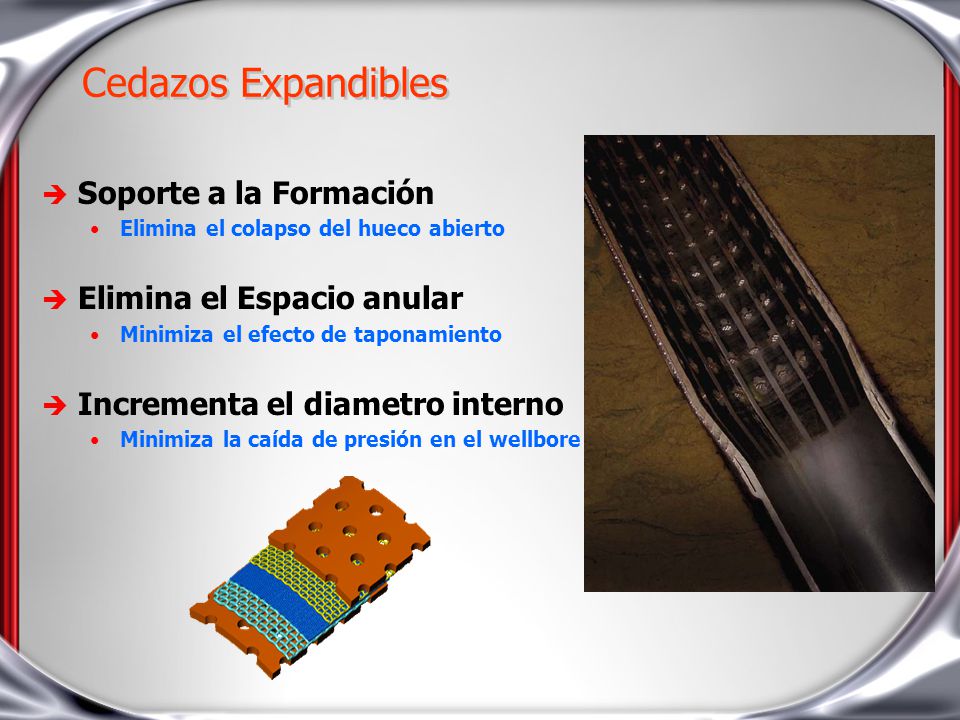

2 Cedazos Expandibles Soporte a la Formación Elimina el Espacio anular
Elimina el colapso del hueco abierto Elimina el Espacio anular Minimiza el efecto de taponamiento Incrementa el diametro interno Minimiza la caída de presión en el wellbore

3 Cedazos PoroFlex PoroFlex™ Alambre entrelazado Capa de Drenaje
Camisa protectora

4 Porque Cedazos Expandibles?
Colapso de Pozo durante producción Crea lugares de alta producción en ambos lados de la zona no productoras causando erosión, taponamiento y posterior falla de los cedazos. Cedazo tapado Lugar de erosion Minimizing erosional damage to screens is critical. Expandable screens can assist in supporting the borehole. Screen sizing is critical, although the range of options does not approach sand size selection available in a gravel pack. Solucion: Estabilizar el pozo expandiendo el OD de los cedazos al ID del agujero.

5 Porque Cedazos Expandibles?
Minimizar caida de presión a lo largo del horizontal Causados por una indeseable relación de OD/ID en los cedazos. Conificación de agua en una etapa tremprana de la vida productiva del pozo. Much of the production in horizontal wells using either technique comes from the heel. Toe contribution to production is not as great due to pressure drops along the producing interval. By improving the OD/ID ratio this effect is minimized, leading to improved production. The increased ID for a given hole size available with PoroFlex provides significant remedial options not available in a gravel pack. Packers can be set Internal gravel pack can be possible in the event of screen failure Completion options associated with intelligent well completion more easily accomplished than with either traditional approach.

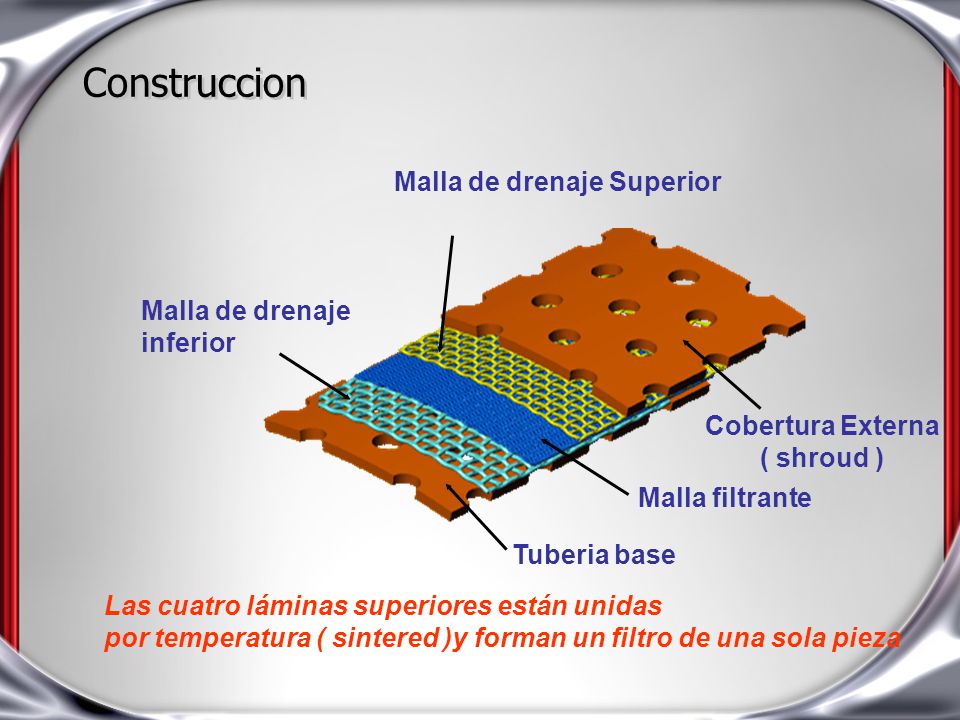

6 Construccion Malla de drenaje Superior Malla de drenaje inferior
Cobertura Externa ( shroud ) Malla filtrante Pretty straightforward. Tuberia base Las cuatro láminas superiores están unidas por temperatura ( sintered )y forman un filtro de una sola pieza

7 Porque PoroFlex™? Micronaje no Cambia Distancia ‘A’ no cambia
Distance ‘B’ cambia ligeramente B’ A B The major inflow area ‘A’ does not change. The ‘A’ dimension determines the micron rating because it is the large ID. The only slight change would be the length of the triangle, which will give more flow area, but not change the micron rating. A

8 Componentes del Sistema
Cañería de Producción o Liner Simple configuración Equipo sencillo Instalación confiable Colgador de Cedazo Expandible Agujero Abierto Espaciador Zapato flotador con Seal Bore Cedazo Expandible Conexión Estandar Note the relative simplicity of the system. Expandable screen hanger is deployed above spacer pipe, which does not have to be expandable is wellbore clearance allows (less expansion equals less time needed to complete the job) Cone launcher makes up directly to spacer pipe Screen joints, with expandable connections, made up directly to cone launcher Float shoe (to allow hydraulic expansion) and seal bore (to allow expansion tool retrieval) make up to crossover below screen joint Expandable connections are the same as developed by Grant Prideco for Enventure expandable liner, with the exception that the seal ring has been removed (we only need a sand tight, not gas tight connection) Cono de Expansión Conexiones Expandibles

9 ANALISIS PARA LOS CAMPOS ARQUIMIA & PAPAN

10 Sieve Analisis de Arquimia
Muestra No. Prof. [m] Porosidad [%] Permeab. [md] D10 [in] D50 [in] D40 [in] D90 [in] D40/D90 Arena 1 N1H2 26.5 241 0.0150 0.0055 0.0068 0.0007 9.7 16/30 2 N1H7 21.9 21.3 0.0203 0.0052 0.0070 0.0006 11.7 20/40 3 N1H3A 24.2 246 0.0313 0.0120 0.0149 0.0020 7.5 10/16 4 N1H4A 22.5 91.1 0.0273 0.0069 0.0091 0.0008 11.4 5 N1H16 19.3 46.1 0.0321 0.0073 0.0102 14.6 6 N1H19 21.0 11.5 0.0142 0.0036 0.0050 0.0004 12.5 30/50 7 N1H23 20.5 92.9 0.0272 0.0081 0.0108 0.0010 10.8 8 N1H8A 25.7 134 0.0200 0.0058 0.0076 9.5 9 N1H29 26.3 186 0.0154 0.0059 0.0009 8.1

11

12

13 Requerimientos para el éxito del Control de Arena
CEDAZOS EXPANDIBLES Buen calibre del Pozo Buena limpieza Salmuera filtrada Bajo DLS Micronaje Apropiado

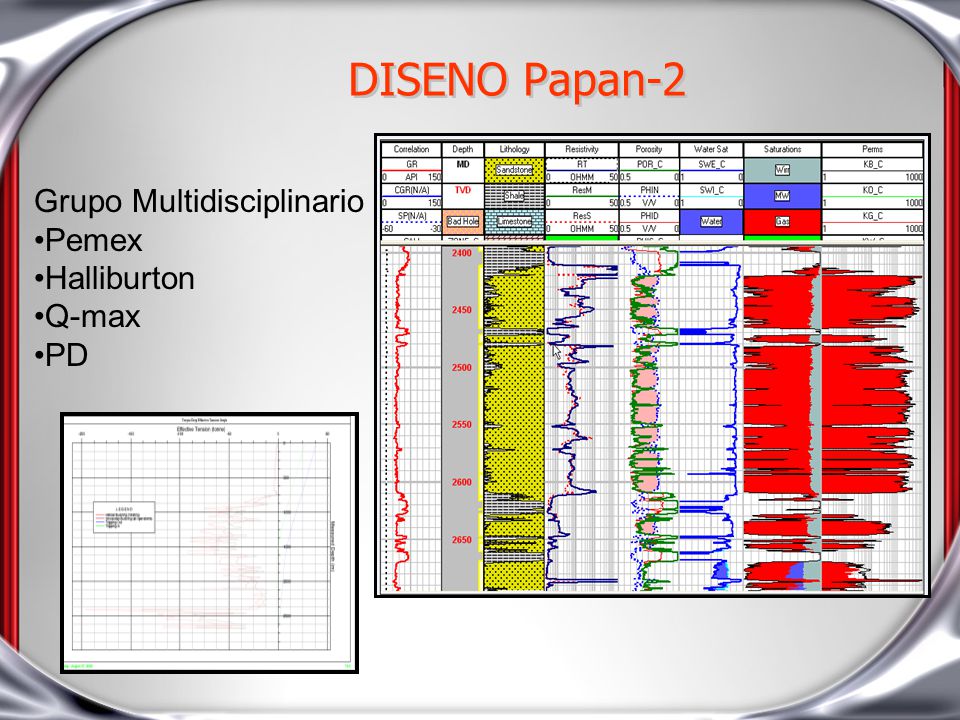

14 DISENO Papan-2 Grupo Multidisciplinario Pemex Halliburton Q-max PD

15 Terminación Papan-2 41MMscfd Resultados 240 metros expandidos al 100%
3 Barreras Anulares 41MMscfd

16 Arquimia-122

17 Papan 93 Multilateral Pozo de Alta producción Terminación Expandible
100 MMSCFD Alta velocidad de flujo Asegurar el control de arena sin perder diámetro interno Terminación Superior tipo Monobore Terminación Expandible Cedazos Expandibles Empacador Expandible

18 Diseño Papan 93

19 Papan 93 Multilateral

20 SHISHITO11 Multilateral

21 Objetivo Aumentar la produccion Controlar la arena Z-5 Requisitos
Buen calibre del Pozo Buena limpieza > 3Bpm Salmuera filtrada < 20 NTU Bajo DLS < 5 grados/100 ft Aislar las Arcillas

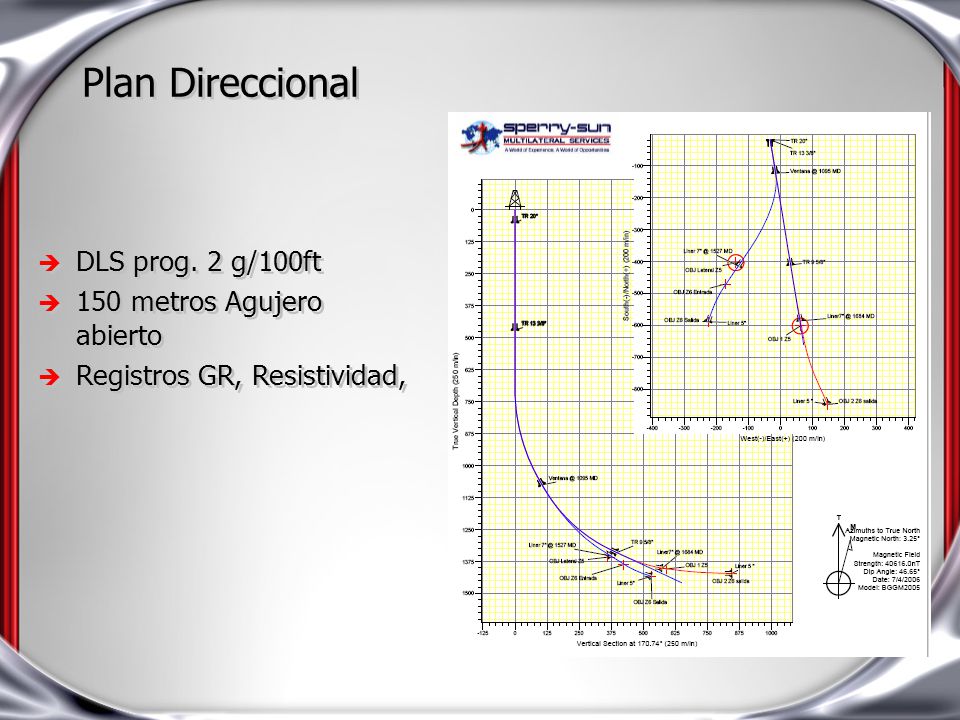

22 Plan Direccional DLS prog. 2 g/100ft 150 metros Agujero abierto
Registros GR, Resistividad,

23 Propuesta del Multilateral

24 Z-5 Rama principal

25 Resultados 3770 BOPD

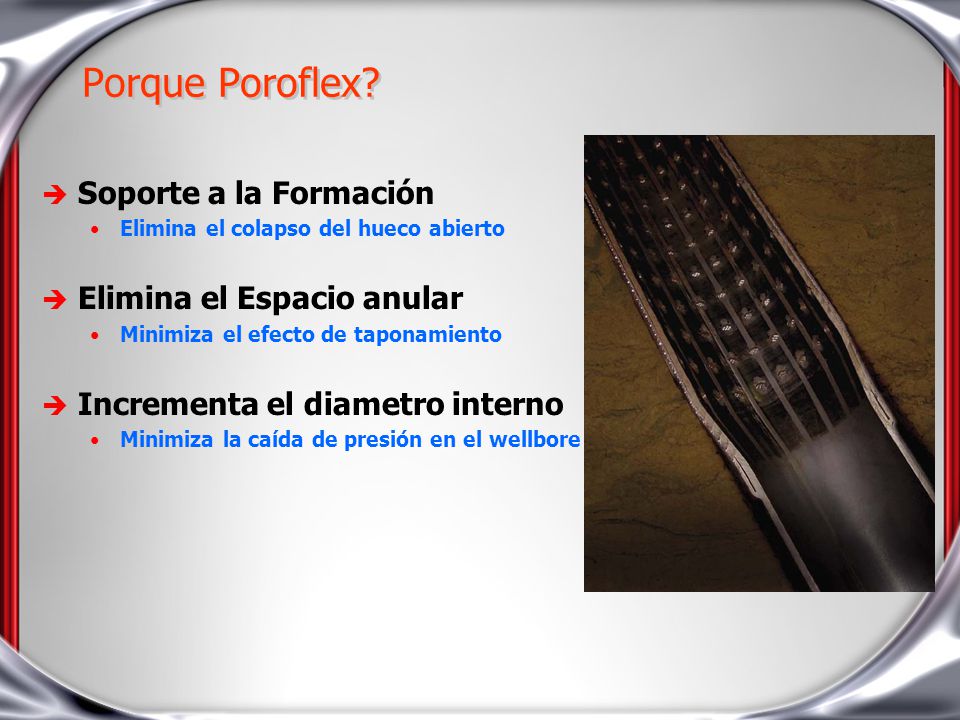

26 Porque Poroflex? Soporte a la Formación Elimina el Espacio anular
Elimina el colapso del hueco abierto Elimina el Espacio anular Minimiza el efecto de taponamiento Incrementa el diametro interno Minimiza la caída de presión en el wellbore

27 GRACIAS

28 Calculo de la Maxima Velocidad Erosional
-API RP 14E: Ve= C/√ρ…………………………………….(1) -CRAIG Ve = C/ (ρ)3/7 Ve= Velocidad Critica ( pies/seg) C= Constante empirica, valor de 100 para Carbon-acero ρ = Densidad del gas (lbs/pies3) -Flujo bifasico -Libre de arena y fluidos corrosivos

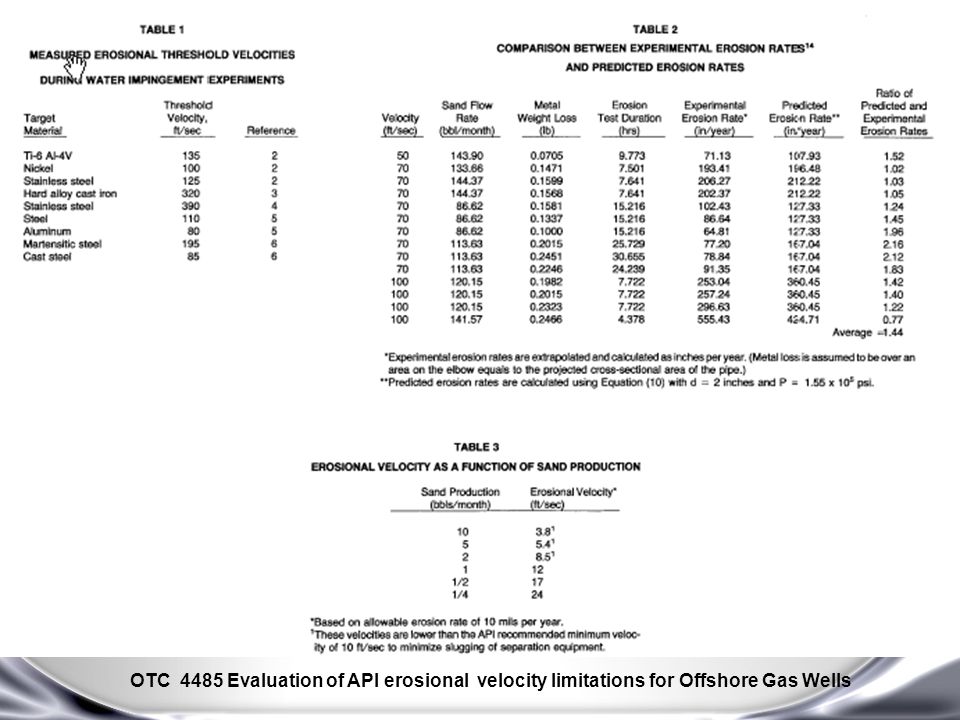

29 OTC 4485 Evaluation of API erosional velocity limitations for Offshore Gas Wells

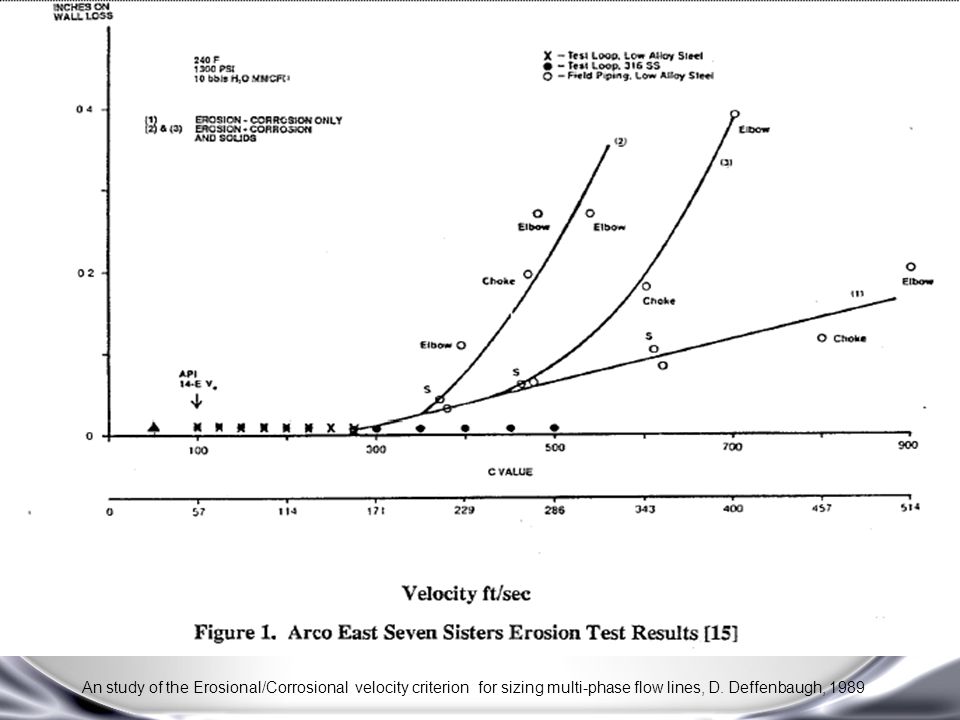

30 An study of the Erosional/Corrosional velocity criterion for sizing multi-phase flow lines, D. Deffenbaugh, 1989
