1 TRANSFERENCIA DE MASA Procesos Unitarios

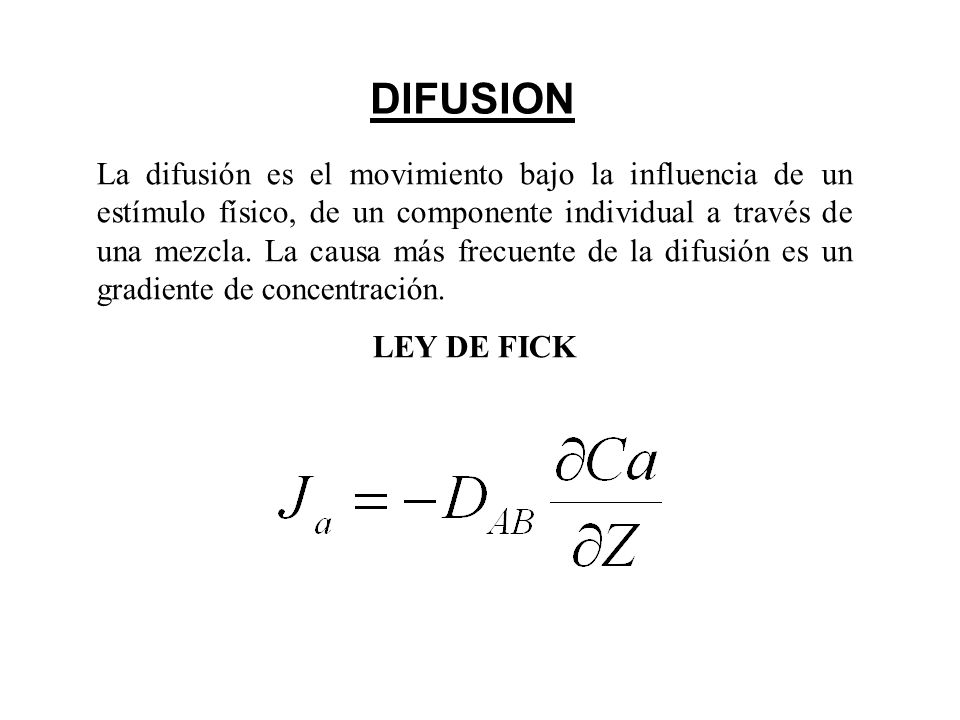

2 DIFUSION La difusión es el movimiento bajo la influencia de un estímulo físico, de un componente individual a través de una mezcla. La causa más frecuente de la difusión es un gradiente de concentración. LEY DE FICK

3 ABSORCIÓN La absorción es un proceso de separación en la cual se pone en contacto un mezcla gaseosa con un líquido, con el propósito de disolver uno o más componentes del gas y obtener una solución de éstos en el líquido. Absorbente o disolvente: es el líquido donde se disuelve el contaminante. Absorbato o soluto: es el vapor absorbido. La desorción o stripping es la operación inversa, el soluto pasa de la corriente líquida a la gaseosa.

4 FENOMENO DE ABSORCIÓN

5 TIPOS DE COLUMNAS

6 TORRE EMPACADA

7 TORRE DE PLATOS

8 TORRE EMPACADA

9

10 TORRE EMPACADA (TIPO DE SOPORTES)

11 TORRE EMPACADA (TIPO DE EMPACADO)

12 VENTAJAS Y DESVENTAJAS VENTAJAS Gran eficiencia de colección de partículas respirables (< 10 micras). Requerimientos de espacio relativamente pequeño. Versatilidad para recolectar partículas y gases. Adecuadas para eliminación de gases corrosivos. Se capacidad de remoción se optimiza incrementando su altura y el tipo de empacado sin necesidad de adquirir nuevos equipos DESVENTAJAS Alto consumo de agua. Disposición y manejo de lodos. Problemas de taponamiento de los lechos o platos. Pérdidas altas de presión. Costos de mantenimiento altos

13 VARIABLES DE DISEÑO Selección del disolvente. Altura y diámetro del lecho empacado. Tipo de relleno o empaque. Tasa de flujo molar de disolvente. Caída de presión a través del lecho.

14 ELECCIÓN DEL SOLVENTE PARA ABSORCIÓN 1.SOLUBILIDAD GASEOSA DEBE SER ELEVADA PARA MINIMIZAR LA CANTIDAD NECESARIA DE SOLVENTE. DEBE EXISTIR COMPATIBILIDAD ENTRE EL SOLVENTE Y EL SOLUTO. EJ: SUSTANCIAS POLARES-POLARES. 2.VOLATILIDAD DEBE TENER BAJA PRESIÓN DE VAPOR PARA EVITAR PÉRDIDAS. FAVORECE OPERAR A BAJAS TEMPERATURAS.

15 ELECCIÓN DEL SOLVENTE PARA ABSORCIÓN 3.CORROSIVIDAD LOS MATERIALES DE CONSTRUCCIÓN DEBEN SER COMUNES Y ECONOMICOS. 4.COSTO EL SOLVENTE DEBE SER ECONOMICO, ASI LAS PÉRDIDAS NO RESULTAN COSTOSAS. 5.VISCOSIDAD A BAJA VISCOSIDAD HAY MAYOR VELOCIDAD DE ABSORCIÓN DEL SOLUTO EN EL SOLVENTE.

16 TORRES DE ADSORCIÓN La adsorción es un proceso de separación basado en la capacidad de ciertos sólidos, para remover en forma preferencial, componentes gaseosos (o líquidos) de una corriente. Adsorbente: es el medio adsorbente sólido. Adsorbato: es el vapor adsorbido.

17 Adsorción física: es el resultado de las fuerzas intermoleculares de atracción entre las moléculas de un sólido y de la sustancia adsorbida. Es un fenómeno reversible. Adsorción química: es el resultado de la interacción química entre el adsorbato y el medio adsorbente. La fuerza de unión es mucho más fuerte que para la adsorción física. Proceso frecuentemente irreversible.

18 PROPIEDADES DE LOS ADSORBENTES Los adsorbentes sólidos se utilizan en forma granular ( Dp desde 0.5 hasta 200 m o menos). Deben tener grandes superficies por unidad de peso, referidas a la superficie de los poros internos de las partículas (El carbón vegetal contiene una superficie específica de 10 5 a 10 6 m 2 /kg). Debe tener una cierta afinidad hacia los compuestos a adsorber. La caída de presión a través del lecho debe ser aceptable. Debe cumplir ciertas normas de resistencia y dureza.

19 TIPOS DE ADSORBENTES Carbón activado: se prepara por la carbonización del carbón, madera, huesos de frutas y cáscaras de cocos. Sílica gel. Alúmina activada. Tamices moleculares.

20 TIPOS DE ADSORBENTES

21 DISEÑO O SELECCIÓN DE UN ADSORBEDOR Tiempo de residencia (0.6-6 s). Pretratamiento de la corriente gaseosa para eliminar materia no adsorbible. Pretratamiento para eliminar altas concentraciones de otros gases. Distribución del flujo a través del lecho. Regeneración del lecho.

22 SELECCIÓN DE UN ADSORBEDOR Regenerativo. No regenerativo. Carga intermitente Operación continua

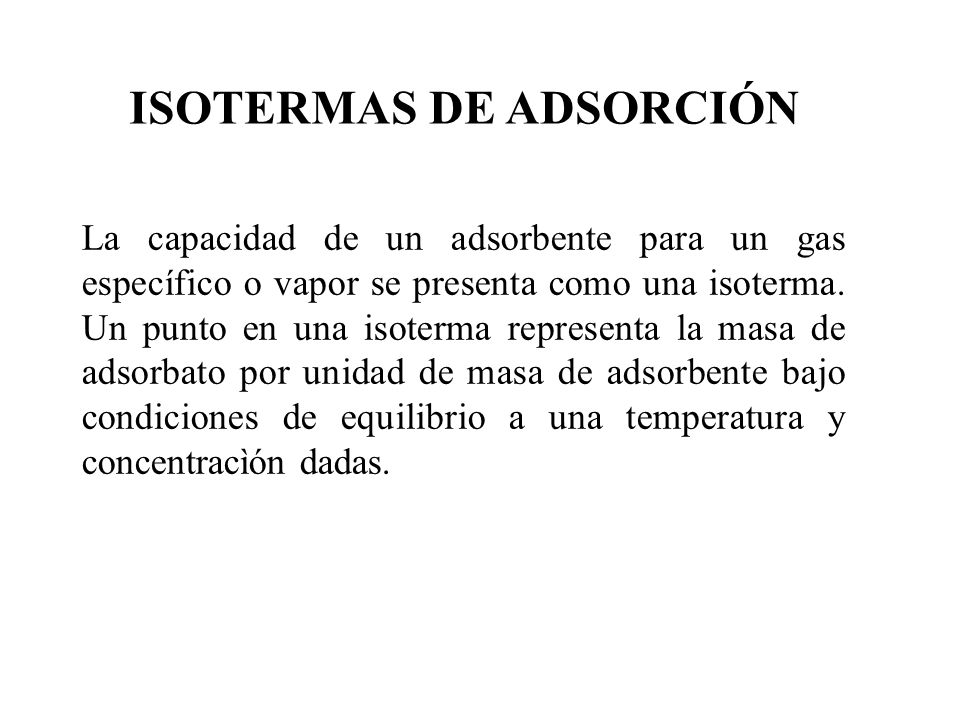

23 ISOTERMAS DE ADSORCIÓN La capacidad de un adsorbente para un gas específico o vapor se presenta como una isoterma. Un punto en una isoterma representa la masa de adsorbato por unidad de masa de adsorbente bajo condiciones de equilibrio a una temperatura y concentracìón dadas.

24 ONDA DE ADSORCIÓN

25

26

27 VENTAJAS Y DESVENTAJAS VENTAJAS Gran eficiencia de remoción de emisiones de VOC, compuestos halogenados (clorados, fluorados, brominados), PCE, TCE, clorofluorocarbonados, cetonas y aldehídos. Operación automática. Regeneración en el sitio. No se requiere reemplazar el adsorbente. DESVENTAJAS Tecnología de compleja operación. Requiere de espacios muy grandes. Costos de energía altos. Costos de mantenimiento altos. Requiere de sistemas de postratamiento adicionales.

28 Velocidad de adsorción = flujo másico del gas. = densidad del gas. = densidad del lecho. = area de la sección transversal del lecho. =constantes de isotermas de adsorción.

29 Espesor de la zona de adsorción = espesor de la zona de adsorción = coeficiente de resistencia del adsorbente.

30 Tiempo de ruptura del lecho = longitud del lecho.

31 CÁLCULO DE LA CAÍDA DE PRESIÓN A TRAVÉS DE LECHOS FIJOS P = Caída de presión, lbf/ft 2 gc = Constante gravitacional, 4.17 x 10 8 lbm-ft/lbf-h 2 = Fracción hueca, ft 3 huecos/ft 3 lecho empacado. Dp = Diámetro de la partícula, ft. g = Densidad del gas, lbm/ft 3. H = Profundidad del lecho, ft. G = Flujo másico de gas por unidad de área, lbm/h-ft 2. = Viscosidad del gas, lbm/h-ft.

32 CÁLCULO DE LA CAÍDA DE PRESIÓN A TRAVÉS DE LECHOS FIJOS P = Caída de presión, in H 2 O. H = Profundidad del lecho, ft. V = Velocidad superficial del gas, ft/min. Esta ecuación es válida para velocidades entre ft/min y profundidades de lecho de 5-50 in y carbón de 4 a 6 mallas.

33 Ejercicios Se desea tratar una corriente de aire con flujo de 1000 pie 3 /min a 100F que contiene fracción molar (5000 ppm) de tolueno, con el fin de extraer prácticamente todo el tolueno. Si el lecho se debe usar 8 horas entre regeneraciones cuántas libras de carbón se deben tener si: a.Sólo se usa una vez y se desecha. b.Si se regenera al tener un contenido de tolueno en la corriente de salida de 0.5%?

34
