POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA”

Presentación del tema: "POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA”"— Transcripción de la presentación:

1 POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA”
POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA” La Paz - Bolivia INCENDIOS

2 POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA”
POLICIA NACIONAL UNIDAD DE BOMBEROS “ANTOFAGASTA” La Paz - Bolivia INCENDIOS

3 INCENDIOS Generalidades
El fuego causa daños y pérdidas materiales y humanas La mejor medida de evitar, es a través de la protección.

4 Definiendo al oponente
Es una reacción Química continuada con generación de luz y calor, donde se combinan Elementos Combustibles (Agentes reductores) con el oxigeno del aire (agente oxidante), en presencia del calor. Oxigeno = 21% = vida / 16% = fuego

5 FUEGO - CARACTERISTICAS
Proceso de combustión intenso como para permitir calor – luz. Proceso fundamental del incendio en el que se desarrolla reacciones químicas, endotérmicas y exotérmicas de oxidación. El fuego lento produce muchos residuos, humo y monóxido de Carbono. El fuego Normal produce CO2, Luz y calor El fuego es una combustión controlada. Incendio es una combustión incontrolada?. Fuego es el resultado de la combinación de calor, oxigeno y combustible.

6 CLASIFICACION DE LOS FUEGOS
Los fuegos se pueden clasificar utilizando los siguientes criterios: Tipos de combustible. Tipo de radiación luminosa producida (presencia o no de llamas = incandescencia)

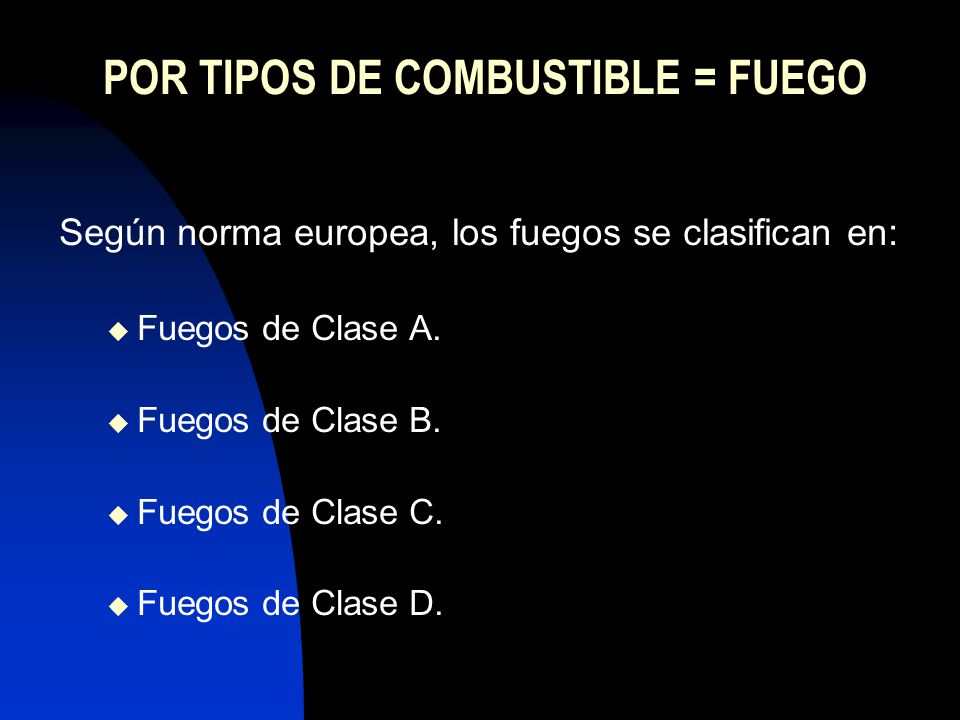

7 POR TIPOS DE COMBUSTIBLE = FUEGO
Según norma europea, los fuegos se clasifican en: Fuegos de Clase A. Fuegos de Clase B. Fuegos de Clase C. Fuegos de Clase D.

8 FUEGOS DE CLASE “A” Son los fuegos de materiales sólidos, de naturaleza orgánica. Donde la combustión se realiza normalmente con formación de brasas Ejemplos: madera, papel, tejidos, la mayor parte de los plásticos, etc. De forma restrictiva, se considera fuego típico de clase A el que tiene lugar con formación de brasa profunda, capaz de reencenderse cuando las llamas han desaparecido.

9 FUEGOS DE CLASE “B” Son los fuegos de líquidos o de sólidos licuables.
Ejemplos: alcohol, gasolina, cera, alquitrán, algunos plásticos, etc. De forma restrictiva, se considera fuego típico de clase B el de líquidos, menos densos que el agua y que se hallan en reposo en charcos o recipientes.

10 FUEGOS DE CLASE “C” Son los fuegos de gases. Ejemplos: Butano,
Propano, Metano (gas natural), Acetileno, etc.

11 FUEGOS DE CLASE “D” Son los fuegos de metales Ejemplos: Sodio,
Potasio, Aluminio, Titanio, etc.

12 CLASIFICACION EN AMERICA
En la mayoría de los países de América se utiliza otra clasificación de fuegos: La clase “B” corresponde a los fuegos de líquidos y gases. La clase “C” corresponde a los fuegos en presencia de tensión eléctrica. esta última clase no se refiere al tipo de combustible, sino a las circunstancias en las que se desarrolla el fuego.

13 CLASES DE FUEGO = AMERICA
CLASE A.- Sólidos, brasas, papel, telas, cartón, madera, algodón CLASE B.- Líquidos inflamables, kerosén, gasolina, acetona, éter, Thiner. CLASE C.- Eléctrico. Mal sistema, sobré tensión, carga, mantenimiento, uso. CLASE D.- Materiales especiales. (Na, K, Ti, Mg)* Agua pulverizada, Espuma física, Polvo químico, CO2. Espuma física, Espuma química, Polvo químico, Agua a presión, CO2, derivados halógenos. Derivados halógenos, CO2 y Polvo químico relativo. Polvo químico, Gases inertes de N2 seco, CO2 * Na=Sodio, K=Potasio, Ti=Titanio, Mg=Magnesio, N2= Nitrógeno, CO2=Dióxido de Carbono

14 de oxidación y reducción rápida y exotérmica
COMBUSTION = INCENDIO La sustancia oxidante más común es el oxigeno = comburente. La sustancia reductora se llama combustible. Reacción en cadena = es un proceso entre Comburente y Combustible. Es la reacción molecular en la energía desprendida por ella de un numero de moléculas suficiente de manera que prosiga la reacción. Se encuentra en fase: Sólida, Liquida. Gaseosa o mixta. Reacción de oxidación y reducción rápida y exotérmica

15 PRODUCTOS DE LA COMBUSTION
Origina productos químicamente modificados dependiendo de la clase y combinado de combustible y comburente reaccionante: Gases de combustión, Humos, y restos de productos.

16 COMBURENTE Cualquier agente oxidante capaz de oxidar un combustible en una reacción rápida y exotérmica. Este termino suele aplicarse a mezclas de gases en el que el oxigeno esta en proporción suficiente, para que se inicie la combustión ya que el oxigeno es el agente oxidante más común. El aire que contiene 21% de oxigeno, es el comburente mas común en todos los incendios

17 OTROS COMBURENTES Oxigeno y ozono Peroxido de hidrogeno
Halógenos => flúor, cloro, bromo y yodo. Acido Nítrico y sulfúricos concentrados.

18 COMBUSTIBLE Cualquier sustancia capaz de arder – o sea capaz de combinarse con un comburente en reacción exotérmica Ej.: Carbón. Compuestos Orgánicos. No metales: azufre, fósforo, etc. Elementos de características metálicas: aluminio, magnesio, titanio, circonio, sodio, potasio, etc.

19 TETRAEDRO DEL FUEGO CALOR OXIGENO COMBUSTIBLE REACCION EN CADENA
Reacción en Cadena combustible Oxigeno calor CALOR OXIGENO COMBUSTIBLE REACCION EN CADENA

20 Representación grafica del fuego
El fuego se representa gráficamente en la figura geométrica de un Tetraedro (pirámide), en la que cada una de sus superficies identifica a uno de los componentes que deben estar presentes, bajo ciertas condiciones, para que pueda producirse una combustión. Fuego "Tetraedro del fuego" Piramide

21 Triangulo del fuego No deja de ser valida la utilización del tradicional “Triangulo del fuego”, siempre que se especifique que si no hay reacción en cadena tampoco habrá llamas, produciéndose una combustión o fuego de brasas o incandescente.

22 Grafica del triangulo del fuego
COMBUSTIBLE CALOR OXIGENO

23 TIPOS DE FUEGO Con llamas Incandescentes OXIGENO CALOR COMBUSTIBLE
Reacción en Cadena combustible Oxigeno calor COMBUSTIBLE CALOR OXIGENO

24 OXIGENO CALOR COMBUSTIBLE TIPOS DE FUEGO CON LLAMAS INCANDESCENTES
REACCION EN CADENA vapor RADIACION COMBINACION SUPERFICIAL SOLIDO LIQUIDO GAS

25

26 COMBUSTIBLES LIQUIDOS
ANATOMIA DEL FUEGO > CANTIDAD DE CALOR Z. OXIDACION AIRE H2O Co2 H N Z. REDUCCION CO2 O CH C O Z. FRIA CO2 CH O C H COMBUSTIBLES EVAPORADOS COMBUSTIBLES LIQUIDOS

27 CADENA DEL FUEGO EVOLUCION DE LA PROPAGACION EN EL ESPACIO: CONDUCCIÓN
IGNICION PROPAGACION CONSECUENCIAS EVOLUCION DE LA PROPAGACION EN EL ESPACIO: CONDUCCIÓN CONVEXION.- Natural, forzada. RADIACION

28

29

30

31

32

33 PROTECCIÓN PREVENTIVA O PREVENCIÓN
Objetivo: Evitar la gestación de incendios. Para lograrlo efectúa el estudio y reglamentación de todo tipo de instalaciones eléctricas, calefacciones, inflamables u otras sustancias, o situaciones capaces de originar, directa o indirectamente un incendio. Difusión popular de objetivos y normas

34 PREVENCION DE INCENDIOS
OBJETIVO: Medidas a adoptarse en el riesgo de incendio PREVENCION.- Medidas tendientes a evitar que el riesgo de incendio se actualice. MEDIDAS DE PREVENCION: Se centran en la eliminación de uno de los 4 factores del fuego. 1.- COMBUSTIBLE 2.- CALOR 3.- OXIGENO 4.- REACCION EN CADENA.

35 PROTECCIÓN PASIVA O ESTRUCTURAL
Objetivo: Impedir o limitar la propagación de los incendios. La construcción de edificios e instalaciones en general, y la provisión de muros y puertas cortafuegos, ascensores, escaleras o medios de escape, etc. Debe ser considerada en el proyecto del edificio, en el caso de construcciones ya existentes, aplicar de manera racional y que permita corregir las deficiencias originales. Estudio y reglamentación de tales materiales.

36 PROTECCIÓN ACTIVA O EXTINCIÓN
Objetivo: Extinguir incendios. Pública: Relacionado con las labores operativas de los cuerpos de bomberos y las de investigación de incendios. Privada: Estudio y normalización de matafuegos, instalaciones de agua, rociadores, detectores, etc.

37 EXTINCION O DESACTIVACION
Extinción o desactivación química o física es la interposición molecular del agente extintor entre las especies reactivas. Ambos efectos provocan la no continuidad de la reacción en cadena

38 EXTINCION Al eliminar un factor = EXTINCION DEL FUEGO.
SOFOCACION = elimina oxigeno ENFRIAMIENTO= Energía de activación. INHIBICION = Reacción en cadena ELIMINACION O CORTE DE COMBUSTIBLE E = tD+tA+tR+tPE EXT. DEL INCENDIO T. Detección T. Alarma T. Retardo T. Propio de extinción TIEMPO

39 PROTECCION CONTRA LA PROPAGACION
PRODUCTOS DEL FUEGO Por etapas: Carbón, gases, vapores residuales que forman el humo. CO + CO2 + H2O = Hollín PROTECCION.- Medidas tendentes a limitar las consecuencias. 1.- ESTATICAS.- Función a través de las protecciones estructurales. 2.- DINAMICAS.- Forma de prever, mediante alarma, detección, medidas y métodos de extinción e investigativas.

40 Gases

41 Gas Natural Licuado (GNL)
Clasificación: inflamable y combustible Propiedades químicas: mezcla de materias que contiene carbono e hidrogeno. Principal componente el metano, con menores cantidades de etano, propano y butano. No es toxico pero si asfixiante. Combustible para la propulsión de vehículos.

42 PROPIEDADES APROXIMADAS DEL GNL
COMPOSICIÓN Metano 83,99 % Etano 1 – 13 % Propano 0,1 – 3 % Butano 0,2 – 1,0 % Propiedades físicas Punto de ebullición normal: de -159 a -164 ºC. Los recipientes y depósitos de GNL se protegen contra las sobre presiones mediante válvulas de alivio. Depósitos o recipientes teóricamente expuestos a sufrir una BLEVE

43 RIESGOS DEL GNL FUERA DE RECIPIENTES
Peligros de explosión por combustión e incendios cuando escapa de su recipiente. Pruebas y datos de experiencias previas indican que escapes de GNL no están expuestos a explosiones a cielo abierto. Se extiende a nivel del suelo. Aplicar agua a los recipientes expuestos al fuego y detener la fuga siempre que sea posible.

44 GAS LICUADO DE PETROLEO (GLP)
Clasificación: inflamable y combustible. En el comercio, suele ser predominante propano o butano normal, o mezcla de estos gases, con menores cantidades de etano. No es toxico pero si asfixiante. Utilización: se emplea principalmente como gas combustible domestico, comercial, agrícola e industrial. La mayor parte de los recipientes están expuestos a una BLEVE

45 Riesgos del GLP fuera de recipientes
Cuando escapa de su recipiente, presenta riesgos de explosión por combustión como de incendio. Riesgo principal de explosión por combustión (Explosión, por concentración de gas). Un litro de butano o propano liquido produce entre 245 y 275 litros de gas. Se han producido explosiones a cielo abierto a partir de fugas en gran escala de GLP en fase liquida.

46 Control en casos de emergencia
El vapor de GLP es normalmente de 1 ½ a 2 veces más pesado que el aire. Las mezclas capaces de inflamarse se extienden mas allá de la zona. Aplicar agua a los recipientes expuestos al fuego y detener el escape de gas siempre que sea posible. Volcar el recipiente (bombona = garrafa) a una fuente de agua.

47

48 TIPOS DE EXPLOSIONES El tipo de explosión depende de su origen (físico o químico), y de las características y el estado de la sustancia involucrada (combustibilidad, estado de agregación y grado de confinamiento).

49 CLASIFICACION DE LAS EXPLOSIONES SEGÚN SU ORIGEN
Las explosiones pueden tener por su origen un fenómeno químico o una combinación de fenómenos físico-químicos. Explosiones Explosiones físicas Reacciones uniformes Explosiones térmicas Explosiones químicas Explosiones por deflagración Reacciones de propagación Explosiones por detonación Las explosiones nucleares (detonaciones producidas por reacciones de fusión nuclear) quedan fuera del alcance de este capítulo.

50 EXPLOSIONES FÍSICAS Una explosión física tiene por origen un fenómeno físico, sin que se produzca una reacción química. Tres tipos fundamentales de explosiones físicas: Explosión por liberación de un gas comprimido. Explosión por expansión del vapor de un líquido en ebullición (BLEVE). Explosión por evaporación de un liquido que entra en contacto con una superficie caliente.

51 EXPLOSION POR LIBERACION DE UN GAS COMPRIMIDO
La sustancia involucrada es un gas, contenido en un recipiente a una presión superior a la atmosférica. La causa de la explosión es la rotura del recipiente debido a una sobre-presión. Cuando la presión supera el limite de resistencia de la parte más débil del recipiente, se produce su rotura, la súbita liberación del gas contenido y su inmediata expansión, es decir, una explosión.

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68 ALGUNOS CONSEJOS Conoce Usted su edificio?.- Para que un edificio sea seguro, es necesario que sean seguros todos sus recintos, departamentos u oficinas. Conoce Usted los dispositivos de seguridad de su edificio?.- Cuenta con el numero suficiente de extintores, luces de emergencia, vías de evacuación, cuenta con hidrante etc. El fuego y el humo tienden siempre a subir.- Por eso, un incendio en el subterráneo puede ser de catastróficas consecuencias, son los lugares más inseguros del edificio y al ser poco visibles los riesgos no son advertidos.

69 NORMAS BASICAS EN CASO DE EMERGENCIA DE INCENDIO
ANTECEDENTES: Necesidad de contar con normas básicas. OBJETIVO: Establecer, difundir normas básicas de orientación para actuar y conducirse en caso de emergencia de incendio. RESPONSABLES: Todos lo funcionarios de la Empresa. Jefe de Seguridad

70 NORMAS BASICAS EN CASO DE INCENDIO
Notifique a su Jefe, miembros de seguridad, ejecutivos y llame 119. Nombre, dirección exacta, Calles o Av. referencia. Número de teléfono para confirmar llamada. No grite o produzca ruidos innecesarios. No cause confusión o pánico. Cuando oiga la alarma, salga rápidamente en forma ordenada y mantenga la calma. Cierre puertas y ventanas que no sean utilizadas para salida, para evitar corrientes de aire (oxigenar).

71 NORMAS BASICAS EN CASO DE INCENDIO
Despeje pasillos y corredores. No trate de usar ascensores. Palpe o toque cualquier puerta antes de abrir, si esta caliente déjela cerrada. Si esta fría la puerta, ábrala un poco. Si el paso parece seguro, escape por una salida segura conocida. Si escapa a través humo hágalo gateando y si hay posibilidad cúbrase la cara con un trapo húmedo, le ayudara a respirar. No trate de abandonar el edificio por medios distintos a los acordados en los instructivos. Evacue hacia las escaleras de emergencia o salida.

72 NORMAS BASICAS EN CASO DE INCENDIO
Evite tumultos o precipitación indebida. Descienda las escaleras o gradas con cuidado. Nuca suba, siempre baje. Colabore y cumpla las instrucciones Cuando descienda escaleras o gradas hágalo en fila de acuerdo a instrucciones. Cuando este fuera del edificio aléjese por lo menos 15 metros. SI EL FUEGO LE SORPRENDE TRABAJANDO: Si puede apague los equipos y maquinarias. No trate de ordenar su lugar de trabajo, si es posible cierre su escritorio y proteja la documentación importante.

73 NORMAS BASICAS EN CASO DE INCENDIO
EN CASO DE QUE SE INCENDIE LA ROPA DE UNA PERSONA: Evite que la víctima corra. Haga que se arroje al suelo y ruede lentamente. Si tiene un manta en la mano, envuélvala en ella, cubra la cabeza para evitar que respire gases y humo. No trate de desprender la ropa de la víctima. Aplique conocimientos de primeros auxilios. Llame al médico o un paramédico.
