1 Santiago Antúnez de Mayolo
Universidad Nacional Santiago Antúnez de Mayolo INGENIERIA INDUSTRIAL FISICOQUÍMICA Y OPERACIONES UNITARIAS Ing. Miguel RAMIREZ GUZMAN

2 INTRODUCCIÓN Fisicoquímica Operaciones Unitarias Sistemas de Unidades
Diagramas de Operaciones Unitarias

3 FISICOQUÍMICA Se llama fisicoquímica a la parte de la química que estudia las propiedades físicas y estructura de la materia, las leyes de la interacción química y las teorías que las gobiernan; y en este curso su aplicación en las operaciones unitarias. Fuente de la imagen: Proyecto Sur Nuclear Texas.

4 Operaciones unitarias
En las industrias de procesos químicos, físicos y biológicos, existen muchas semejanzas en cuanto a la forma en que los materiales de entrada o de alimentación se modifican o se procesan para obtener los materiales finales de productos químicos o biológicos. Es posible considerar estos procesos químicos, físicos o biológicos, aparentemente distintos, y clasificarlos en una serie de etapas individuales y diferentes llamadas operaciones unitarias.

5 Estas operaciones unitarias son comunes a todos los tipos de industrias de proceso.
PRODUCTOS FINALES PROCESO MATERIAS PRIMAS

6 Procesos fundamentales de transporte
Transferencia de momento lineal: Se refiere a la que se presenta en los materiales en movimiento, como en operaciones unitarias de flujo de fluidos, sedimentación y mezclado. 2. Transferencia de calor: En este proceso fundamental se considera como tal a la transferencia de calor que pasa de un lugar a otro, se presenta en las operaciones unitarias de transferencia de calor, secado, evaporación, destilación y otras.

7 3. Transferencia de masa: En este caso se transfiere masa de una fase a otra fase diferente, el mecanismo básico es el mismo, ya sea que las fases sean gaseosas, sólidas o liquidas. Este proceso incluye destilación, absorción, extracción liquido-liquido, separación por membranas, adsorción y lixiviación.

8 Clasificación de las operaciones unitarias
Flujo de fluidos. Estudia los principios que determinan el flujo y transporte de cualquier fluido de un punto a otro. 2. Transferencia de calor. Esta operación unitaria concierne a los principios que gobiernan la acumulación y transferencia de calor y de energía de un lugar a otro. 3. Evaporación. Éste es un caso especial de transferencia de calor, que estudia la evaporación de un disolvente volátil (como el agua), de un soluto no volátil como la sal o cualquier otro tipo de material en solución.

9 4. Secado. Separación de líquidos volátiles casi siempre agua de los materiales sólidos.
5. Destilación. Separación de los componentes de una mezcla líquida por medio de la ebullición basada en las diferencias de presión de vapor. 6. Absorción. En este proceso se separa un componente gaseoso de una corriente por tratamiento con un líquido. 7. Separación de membrana. Este proceso implica separar un soluto de un fluido mediante la difusión de este soluto de un líquido o gas, a través de la barrera de una membrana semipermeable, a otro fluido.

10 8. Extracción líquido-líquido
8. Extracción líquido-líquido. En este caso, el soluto de una solución líquida se separa poniéndolo en contacto con otro disolvente líquido que es relativamente inmiscible en la solución. 9. Adsorción. En este proceso, un componente de una corriente líquida o gaseosa es retirado y adsorbido por un adsorbente sólido. 10. Lixiviación líquido-sólido. Consiste en el tratamiento de un sólido finamente molido con un líquido que disuelve y extrae un soluto contenido en el sólido.

11 11. Cristalización. Se refiere a la extracción de un soluto, como la sal, de una solución por precipitación de dicho soluto. 12. Separaciones físico-mecánicas. Implica la separación de sólidos, líquidos o gases por medios mecánicos, tales como filtración, sedimentación o reducción de tamaño, que por lo general se clasifican como operaciones unitarias individuales.

12 Proceso y Operación Unitaria
Proceso: Conjunto o secuencia de operaciones unitarias que modifican una materia prima para transformarla en un producto comercial o insumo. Operación unitaria: Etapa de un proceso, donde se realiza una modificación específica de una corriente.

13 Descripción y Representación
Diagrama de bloques Diagrama de flujos Corrientes de un Proceso

14 1. Diagrama de bloques: Esquema simplificado del proceso donde se representan las principales etapas. Insumo Producto Etapa 1 Etapa 2 Proceso

15 2. Diagrama de flujos: Representación esquemática del proceso, donde se ilustran sus características esenciales. Secuencia en que ocurren las operaciones unitarias. Equipos utilizados para realizar cada operación. Flujos de materia y energía

16 por varias sustancias o compuestos químicos.
3. Corrientes de un Proceso: Flujos de materia que ingresan o salen de una operación unitaria o equipo. Los flujos pueden estar formadas: por varias sustancias o compuestos químicos. por más de una fase (ej. sólido en suspensión en un líquido) Una corriente se caracteriza por su composición, presión y temperatura. 400 kmol/h T = 120 ºC P = 0,8 atm 600 kmol/h T = 60 ºC P = 1,1 atm 1000 kmol/h T = 30 ºC P = 1 atm Evaporador

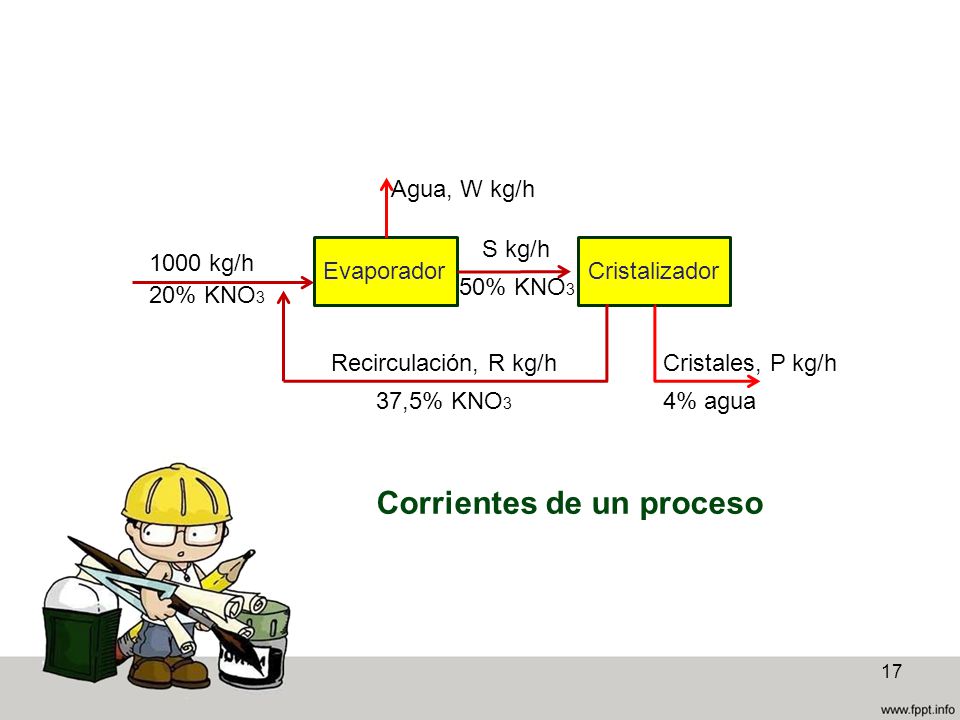

17 Corrientes de un proceso
Agua, W kg/h S kg/h 1000 kg/h Evaporador Cristalizador 50% KNO3 20% KNO3 Recirculación, R kg/h Cristales, P kg/h 37,5% KNO3 4% agua Corrientes de un proceso

18 Composición de una corriente
1. Fracción másica o fracción molar ppm (parte por millón) = Fracción x 106 La suma de fracciones da 1 Fracción másica ≠ Fracción molar

19 2. Razón de composición

20 Sistemas de unidades Análisis dimensional
Medición Debe ser preciso, sin ambigüedades. Por ejemplo, es más claro decir que el plomo tiene una densidad de 11,34 g/cm3, que decir que el plomo es denso Para poder medir deben cumplirse las siguientes condiciones: Tener una definición precisa (qué es longitud en el caso de una varilla)

21 2. Tener un estándar (el metro, pie)
3. Un medio de comparación (colocar, el metro sobre la varilla y ver cuantas veces es mayor una de la otra)

22 Magnitud y unidad Dimensión o Magnitud Medible: Una propiedad física, como masa, fuerza, longitud, tiempo, temperatura o una combinación de ellas. Puede ser básica, suplementaria o derivada. Unidad: Una cantidad definida y precisa de una determinada magnitud (m, kg, atm). Estándar: Que sirve como norma de referencia para medir cosas de la misma especie.

23 Consideradas unidades básicas:
Masa (m): cantidad de materia Longitud (L): distancia entre dos puntos Tiempo (t): intervalo entre dos sucesos Temperatura (T): potencial que moviliza el calor, o bien grado de frío o calor que determina el flujo de energía calórica de un cuerpo a otro.

24 Sistemas de unidades Los sistemas de unidades son conjuntos de unidades convenientemente relacionadas entre sí que se utilizan para medir diversas magnitudes (longitud, peso, volumen, etc.). Universalmente se conocen tres sistemas de unidades: mks o sistema internacional, cgs y Técnico.

25 Unidades básicas del Sistema Internacional

26 Unidades Derivadas

27 Los sistemas métrico y SI son sistemas decimales, en los que se utilizan prefijos para indicar fracciones y múltiplos de diez.

28 Métodos de Conversión de unidades
Método de las equivalencias Número de unidades de varios sistemas que expresen la misma magnitud. 1 libra = 453,6 g = 0,4536 Kg 1 BTU = 252 cal = 1055 J

29 Conversión de unidades de Temperatura
Celsius 100°’C 0°’C -273°’C Fahrenheit 212°’F 32°’F - 459°’F Kelvin 373k 273k 0.0 k

30 Tipos y Unidades de Presión
Presión Atmosférica Presión Manométrica

31 Unidades de Presión

32 Diagramas de operaciones unitarias
Se trata de los símbolos utilizados comúnmente para representar los distintos equipos utilizados en la industria y la función que realizan cada uno de ellos, como los evaporadores que concentran solidos solubles, los equipos de trituración, de separación, mezcladores, etc. Los cuales son importantes conocer y lograr identificarlos dentro de un diagrama de proceso industrial.

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55 WEBGRAFIA leonmota.mex.tl/images/13733/Unidad%203%20Proc%20Ind.pptx
