SSH1101 SOPORTE EN HARDWARE Unidad de Aprendizaje N°1 Recursos, Ensamblado y configuración de Hardware. Aprendizaje Esperado. “Identifica los estándares y protocolos principales utilizados en equipos de Hardware de red”

2 INTEROPERABILIDAD ENTRE ESTANDARES.
Los protocolos de Ethernet describen las reglas que controlan el modo en que se establece la comunicación en una red Ethernet. Con el fin de garantizar que todos los dispositivos Ethernet sean compatibles entre sí, IEEE creó estándares que los fabricantes y programadores deben cumplir al desarrollar dispositivos Ethernet.

3 Explicación de los estándares de Ethernet por cable.

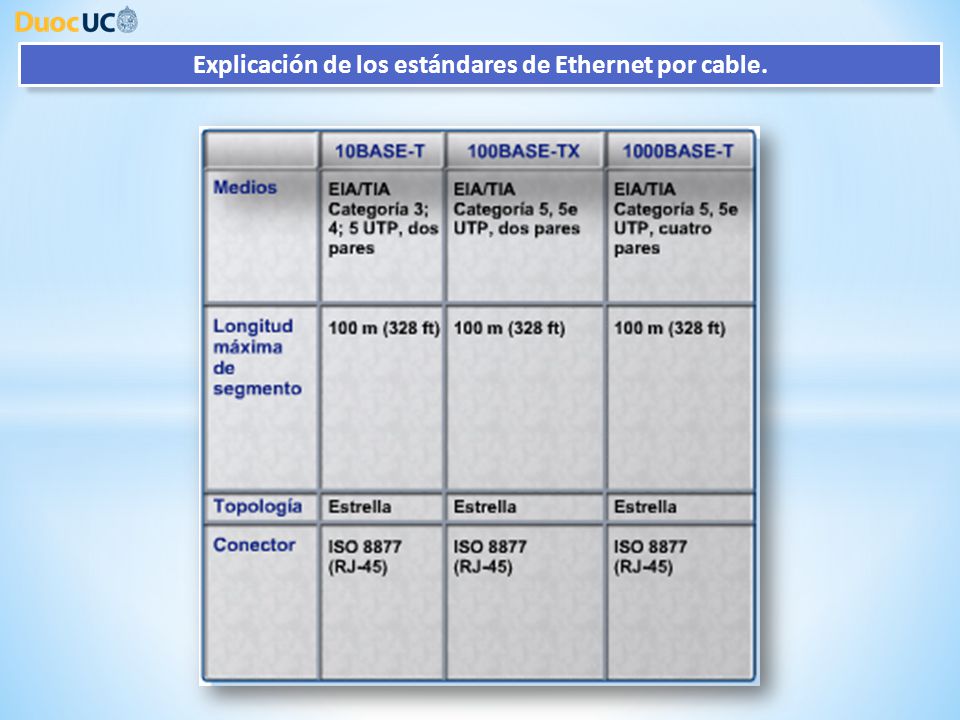

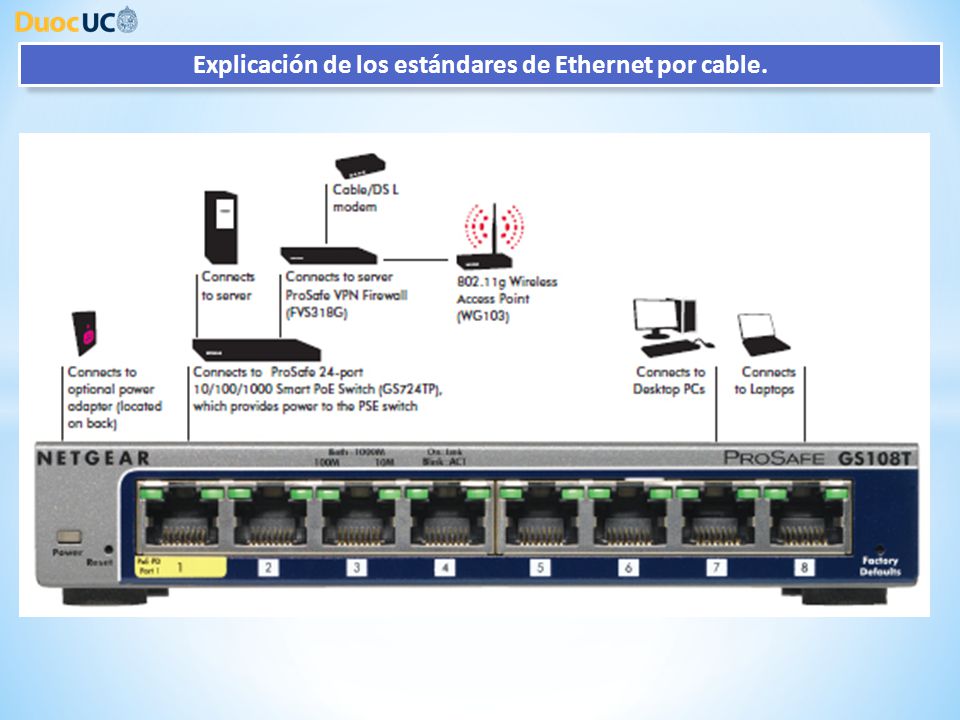

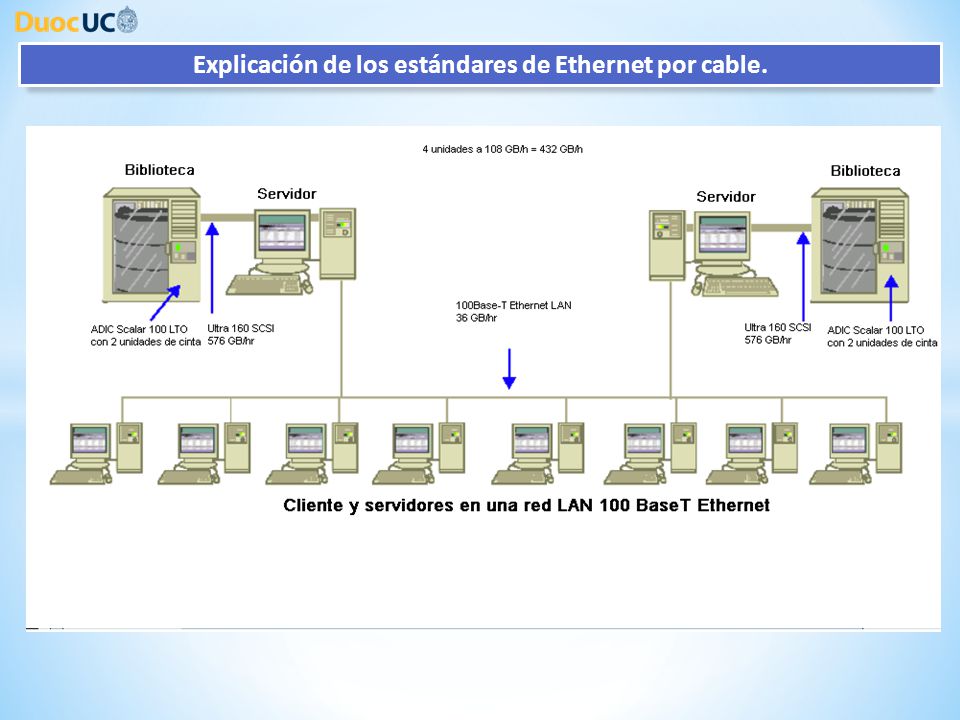

IEEE 802.3 La arquitectura Ethernet se basa en el estándar IEEE El estándar IEEE especifica que una red implementa el método de control de acceso CSMA/CD. Tecnologías Ethernet El estándar IEEE define varias implementaciones físicas que admiten Ethernet. A continuación, se describen algunas de las implementaciones más comunes. Ethernet 10BASE-T es una tecnología Ethernet que emplea una topología de estrella. 10BASE-T es una arquitectura Ethernet conocida cuyas funciones se indican en su nombre:. El diez (10) representa una velocidad de 10 Mbps. BASE representa la transmisión de banda base. En la transmisión de banda base, todo el ancho de banda de un cable se utiliza para un tipo de señal. La T representa el cableado de cobre de par trenzado.

4 Explicación de los estándares de Ethernet por cable.
Ventajas de 10BASE-T: La instalación del cable no es costosa en comparación con la instalación de fibra óptica.    Desventajas de 10BASE-T: La longitud máxima de un segmento de 10BASE-T es de sólo 100 m (328 ft). Ventajas de 10BASE-T: La instalación del cable no es costosa en comparación con la instalación de fibra óptica. Los cables son delgados, flexibles y más fáciles de instalar que el cableado coaxial. El equipo y los cables se actualizan con facilidad.    Desventajas de 10BASE-T: La longitud máxima de un segmento de 10BASE-T es de sólo 100 m (328 ft). Los cables son propensos a sufrir interferencia electromagnética (EMI).

5 Explicación de los estándares de Ethernet por cable.

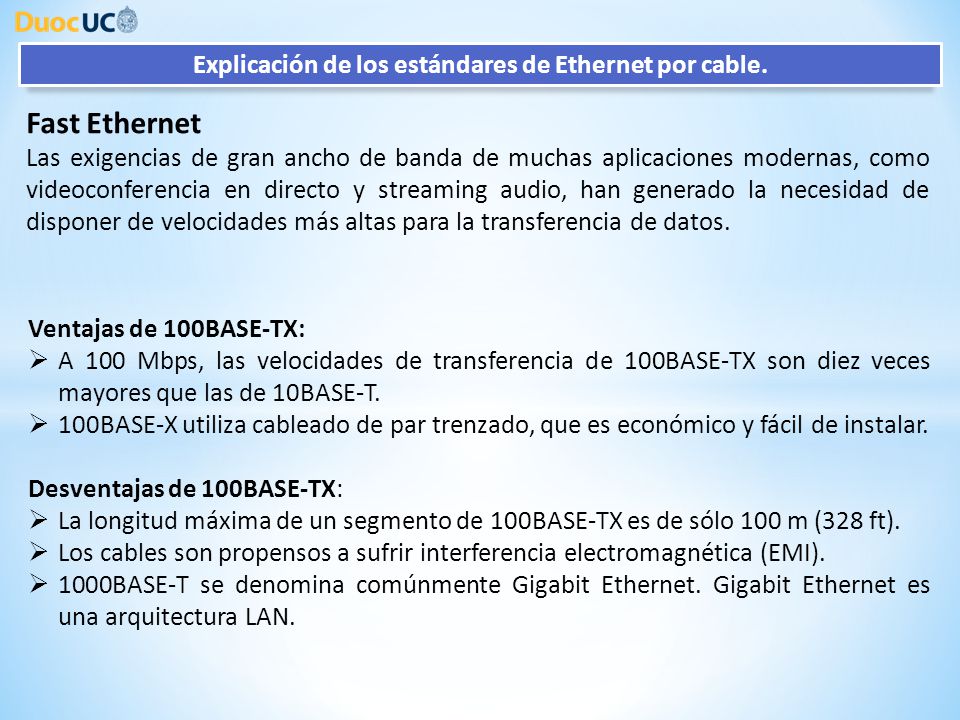

Fast Ethernet Las exigencias de gran ancho de banda de muchas aplicaciones modernas, como videoconferencia en directo y streaming audio, han generado la necesidad de disponer de velocidades más altas para la transferencia de datos. Ventajas de 100BASE-TX: A 100 Mbps, las velocidades de transferencia de 100BASE-TX son diez veces mayores que las de 10BASE-T. 100BASE-X utiliza cableado de par trenzado, que es económico y fácil de instalar. Desventajas de 100BASE-TX: La longitud máxima de un segmento de 100BASE-TX es de sólo 100 m (328 ft). Los cables son propensos a sufrir interferencia electromagnética (EMI). 1000BASE-T se denomina comúnmente Gigabit Ethernet. Gigabit Ethernet es una arquitectura LAN. Fast Ethernet Las exigencias de gran ancho de banda de muchas aplicaciones modernas, como videoconferencia en directo y streaming audio, han generado la necesidad de disponer de velocidades más altas para la transferencia de datos. Muchas redes precisan más ancho de banda que Ethernet de 10 Mbps.  100BASE-TX es mucho más rápida que 10BASE-T y tiene un ancho de banda teórico de 100 Mbps.

6 Explicación de los estándares de Ethernet por cable.

7 Explicación de los estándares de Ethernet por cable.

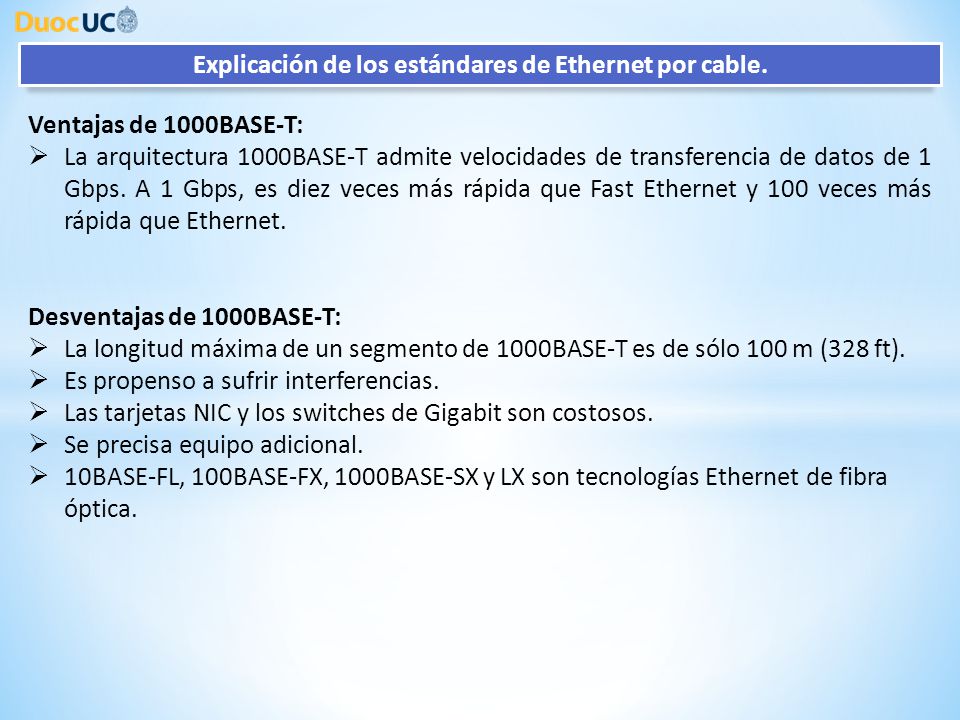

Ventajas de 1000BASE-T: La arquitectura 1000BASE-T admite velocidades de transferencia de datos de 1 Gbps. A 1 Gbps, es diez veces más rápida que Fast Ethernet y 100 veces más rápida que Ethernet. Desventajas de 1000BASE-T: La longitud máxima de un segmento de 1000BASE-T es de sólo 100 m (328 ft). Es propenso a sufrir interferencias. Las tarjetas NIC y los switches de Gigabit son costosos. Se precisa equipo adicional. 10BASE-FL, 100BASE-FX, 1000BASE-SX y LX son tecnologías Ethernet de fibra óptica. Ventajas de 1000BASE-T: La arquitectura 1000BASE-T admite velocidades de transferencia de datos de 1 Gbps. A 1 Gbps, es diez veces más rápida que Fast Ethernet y 100 veces más rápida que Ethernet. Esta velocidad mayor permite implementar aplicaciones que exigen gran cantidad de ancho de banda, como vídeo en directo. La arquitectura 1000BASE-T tiene interoperabilidad con 10BASE-T y 100BASE-TX. Desventajas de 1000BASE-T: La longitud máxima de un segmento de 1000BASE-T es de sólo 100 m (328 ft). Es propenso a sufrir interferencias. Las tarjetas NIC y los switches de Gigabit son costosos. Se precisa equipo adicional. 10BASE-FL, 100BASE-FX, 1000BASE-SX y LX son tecnologías Ethernet de fibra óptica.

8 Explicación de los estándares de Ethernet por cable.

9 Explicación de los estándares de Ethernet por cable.

10 Explicación de los estándares de Ethernet inalámbrica.

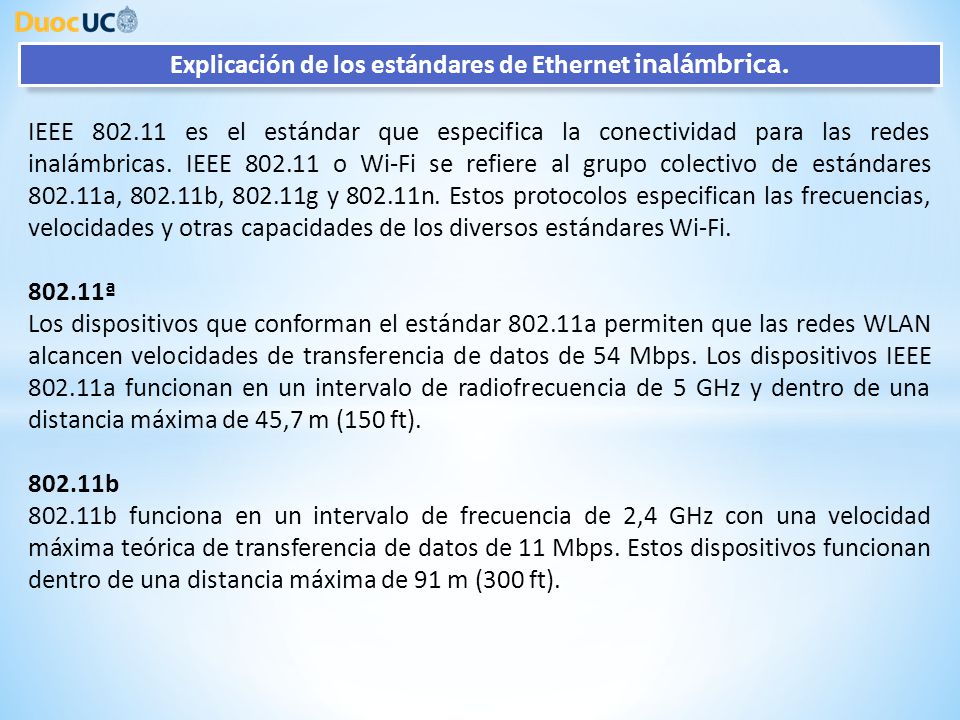

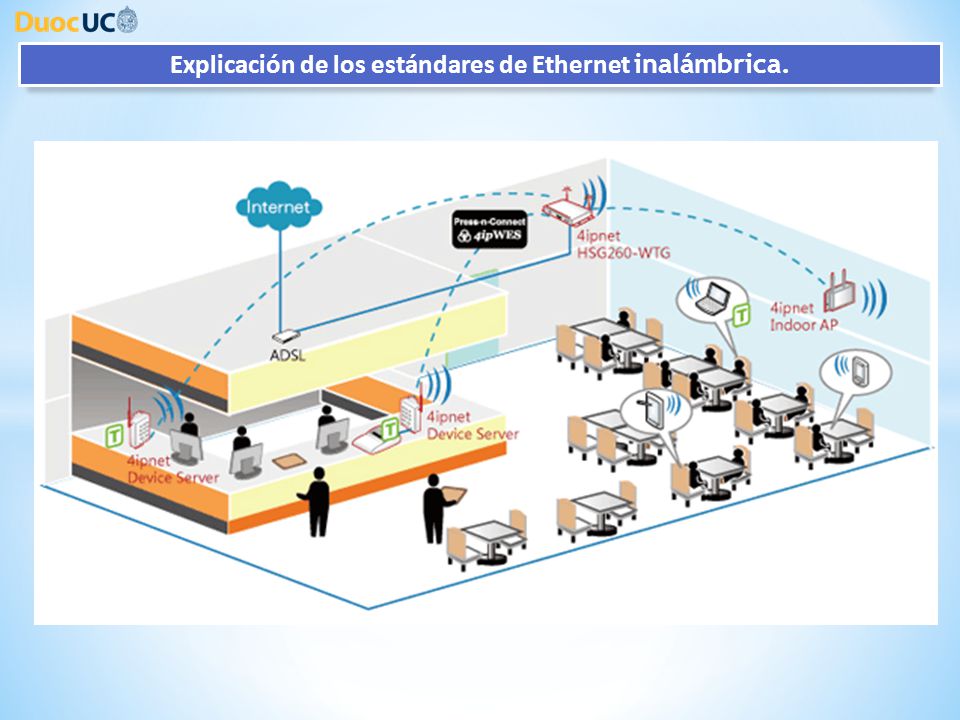

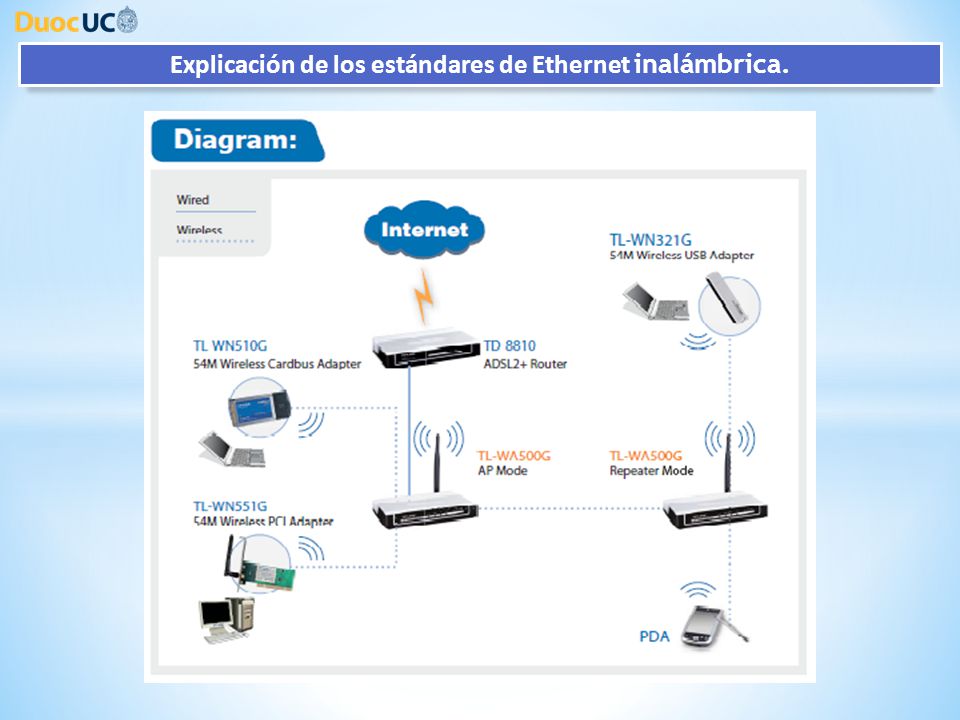

IEEE es el estándar que especifica la conectividad para las redes inalámbricas. IEEE o Wi-Fi se refiere al grupo colectivo de estándares a, b, g y n. Estos protocolos especifican las frecuencias, velocidades y otras capacidades de los diversos estándares Wi-Fi. 802.11ª Los dispositivos que conforman el estándar a permiten que las redes WLAN alcancen velocidades de transferencia de datos de 54 Mbps. Los dispositivos IEEE a funcionan en un intervalo de radiofrecuencia de 5 GHz y dentro de una distancia máxima de 45,7 m (150 ft). 802.11b 802.11b funciona en un intervalo de frecuencia de 2,4 GHz con una velocidad máxima teórica de transferencia de datos de 11 Mbps. Estos dispositivos funcionan dentro de una distancia máxima de 91 m (300 ft).

11 Explicación de los estándares de Ethernet inalámbrica.

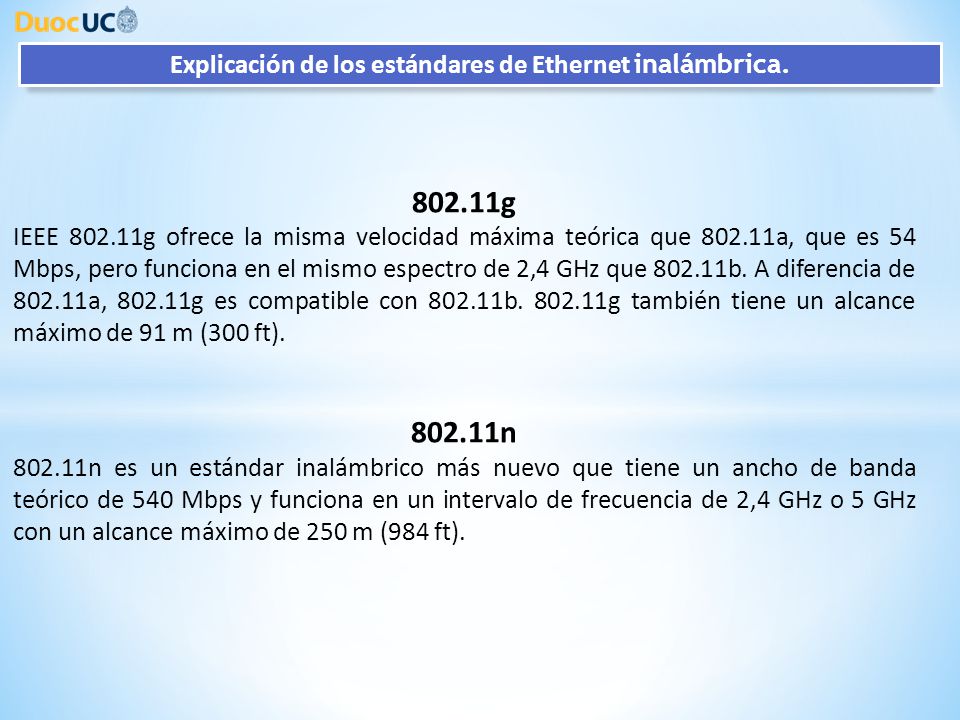

802.11g IEEE g ofrece la misma velocidad máxima teórica que a, que es 54 Mbps, pero funciona en el mismo espectro de 2,4 GHz que b. A diferencia de a, g es compatible con b g también tiene un alcance máximo de 91 m (300 ft). 802.11n n es un estándar inalámbrico más nuevo que tiene un ancho de banda teórico de 540 Mbps y funciona en un intervalo de frecuencia de 2,4 GHz o 5 GHz con un alcance máximo de 250 m (984 ft).

12 Explicación de los estándares de Ethernet inalámbrica.

13 Explicación de los estándares de Ethernet inalámbrica.

14 Explicación de los estándares de Ethernet inalámbrica.

15 Definición del modelo TCP/IP.

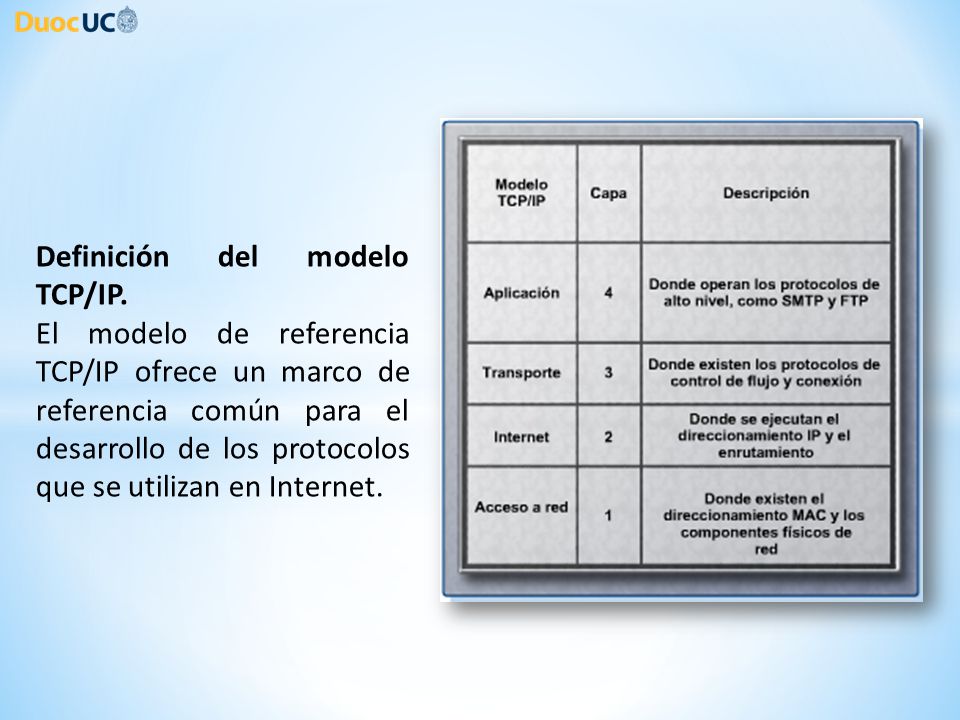

El modelo de referencia TCP/IP ofrece un marco de referencia común para el desarrollo de los protocolos que se utilizan en Internet. Está compuesto por capas que realizan las funciones necesarias para preparar los datos para su transmisión a través de una red. El cuadro de la Figura muestra las cuatro capas del modelo TCP/IP.

16 Protocolos de aplicación

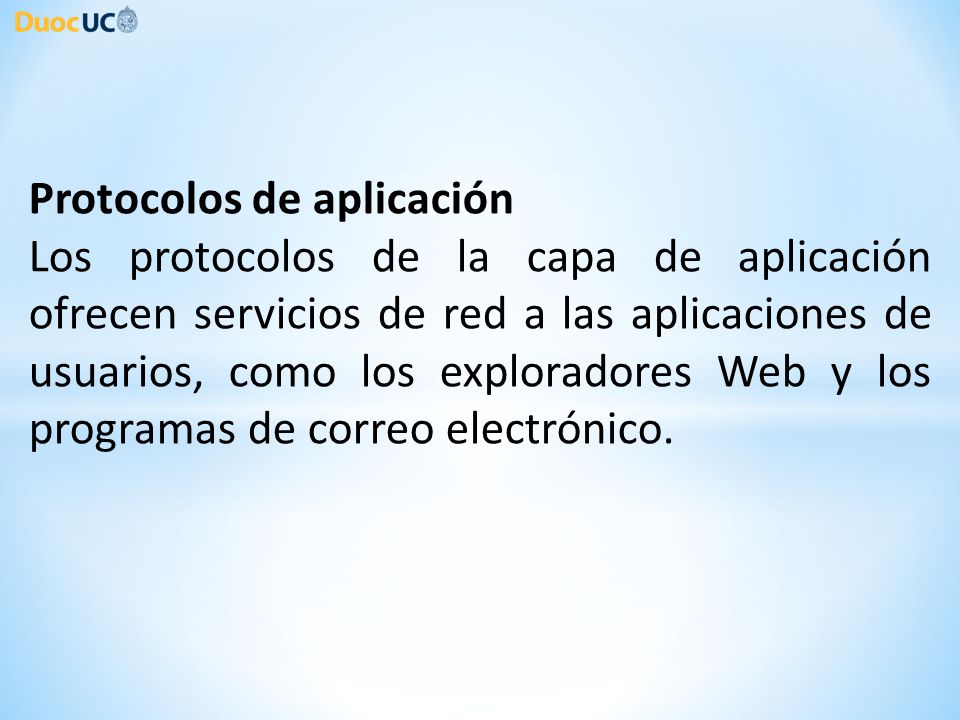

Los protocolos de la capa de aplicación ofrecen servicios de red a las aplicaciones de usuarios, como los exploradores Web y los programas de correo electrónico.

17

18

19

20

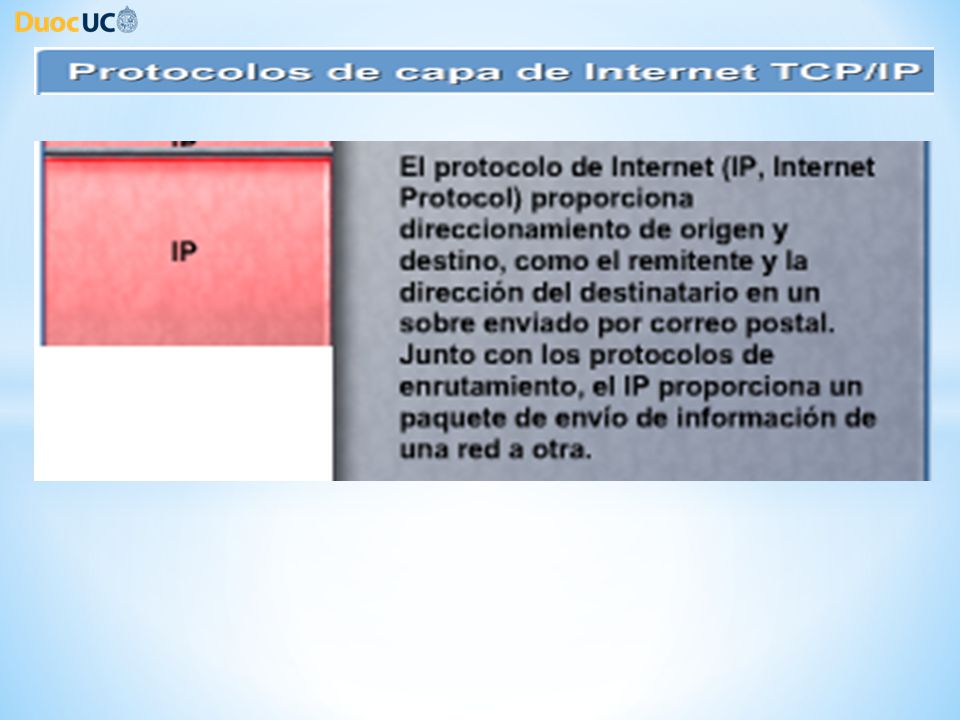

21

22 Definición del modelo OSI.

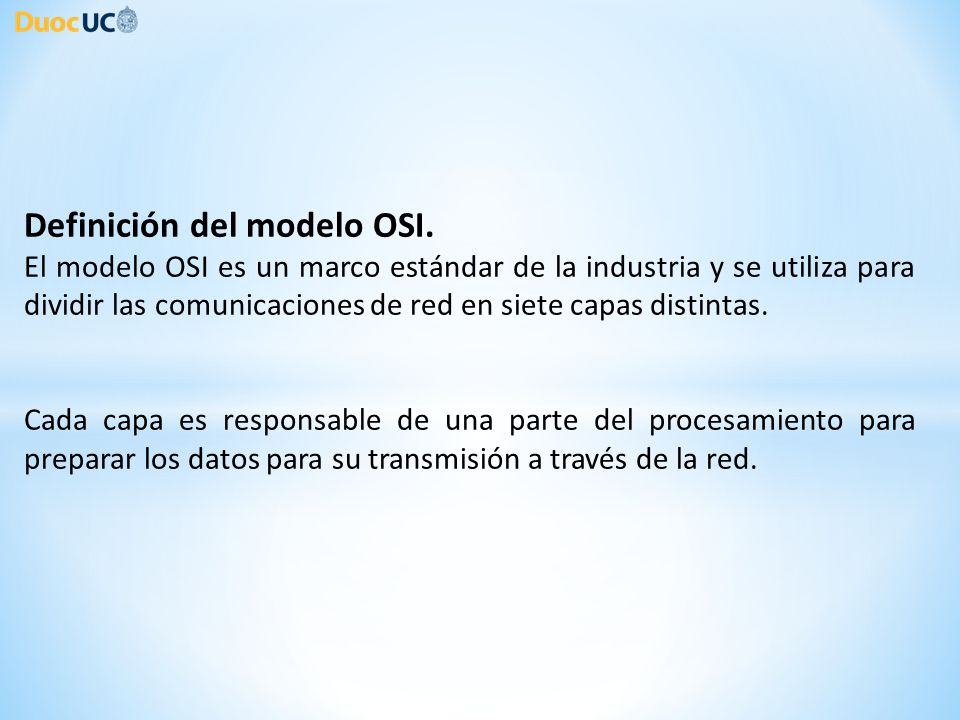

El modelo OSI es un marco estándar de la industria y se utiliza para dividir las comunicaciones de red en siete capas distintas. Cada capa es responsable de una parte del procesamiento para preparar los datos para su transmisión a través de la red. A pesar de que existen otros modelos, la mayoría de los fabricantes de redes de la actualidad crean sus productos con este marco. Cada capa es responsable de una parte del procesamiento para preparar los datos para su transmisión a través de la red. El cuadro de la Figura muestra las funciones de cada capa del modelo OSI. En el modelo OSI, cuando se transfieren los datos, se dice que viajan virtualmente hacia abajo a través de las capas del modelo OSI de la computadora emisora y hacia arriba a través de las capas del modelo OSI de la computadora receptora.

23

24 Comparación entre el modelo OSI y el modelo TCP/IP.

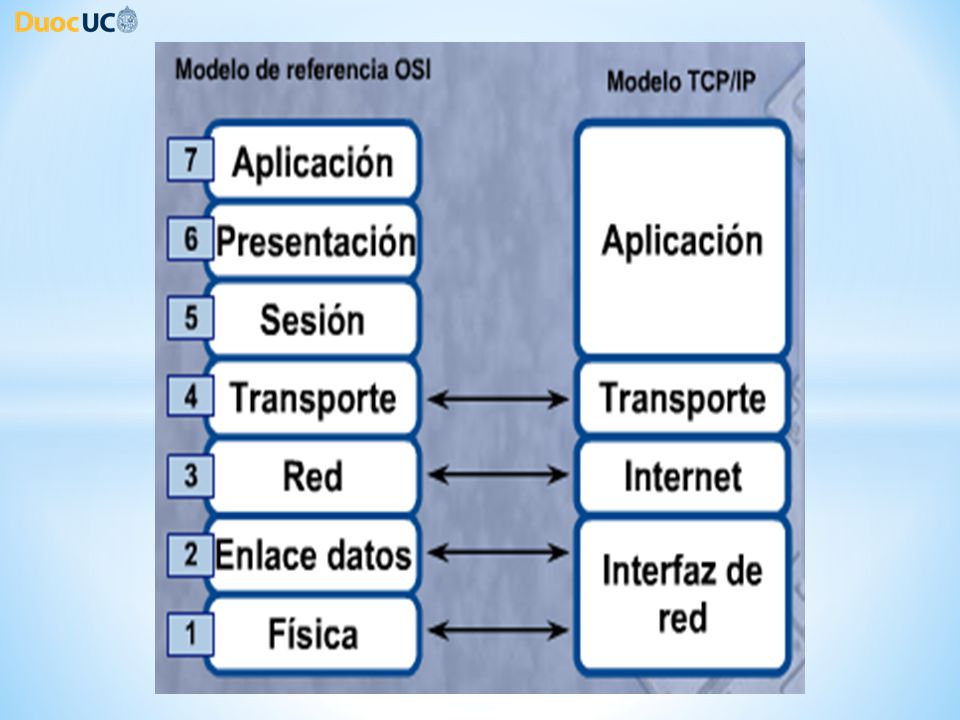

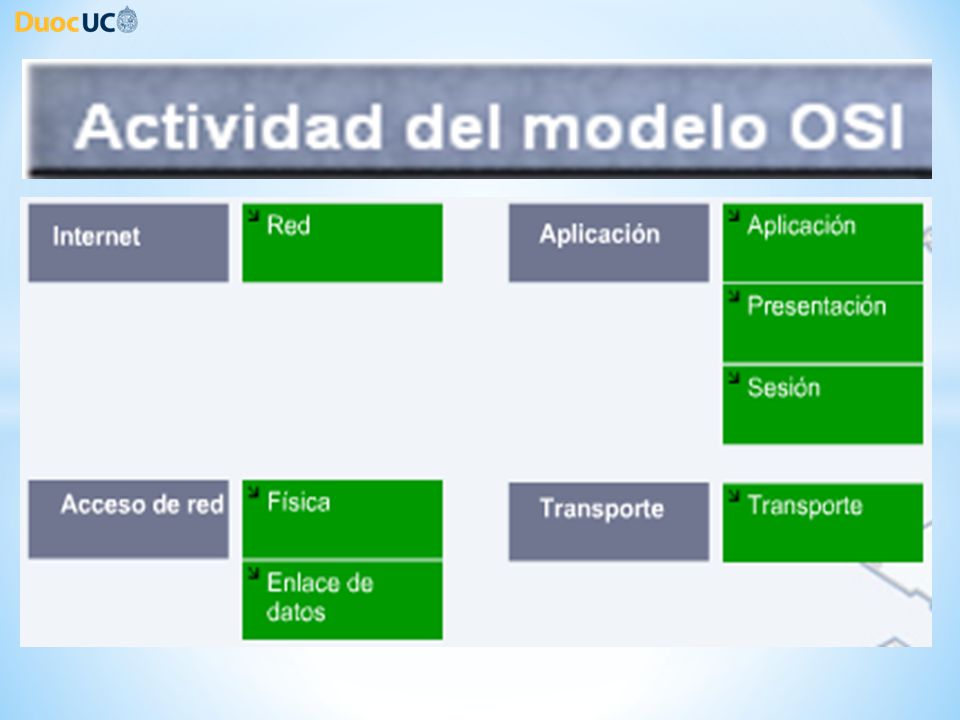

Tanto el modelo OSI como el modelo TCP/IP son modelos de referencia que se utilizan para describir el proceso de comunicación de datos. El modelo TCP/IP se utiliza específicamente para la suite de protocolos TCP/IP, y el modelo OSI se utiliza para el desarrollo de comunicación estándar para equipos y aplicaciones de diversos proveedores. El modelo TCP/IP realiza el mismo proceso que el modelo OSI, pero utiliza cuatro capas en lugar de siete. El cuadro de la Figura muestra una comparación de las capas de los dos modelos.
