1 Especificaciones Técnicas Laboratorio de genética médica

2 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 01 Nombre: Traslado de muebles y equipos, incluye ajustes y reinstalación de mobiliario Localización: Forma de Pago: Global Descripción: Desmonte y reinstalación de equipos y mobiliario del laboratorio de genética médica localizados en la carrera 7 No 40 – 77 Hospital Unisent Pereira, los equipos a reubicar son: (Adjunto A - Matriz de necesidades y equipos) Pre PCR 5 Congelador de reactivos -20 0,85*0,70 mt Se localiza sobre el piso 115 V -4 amp-60 Hz 6 Cabina de flujo laminar 105 * 0,70 mt2 Butacas110 v - 5 Amp 7 Nevera 70 L 115V - 1,1Amp - 60 HZ 8 Micro centrífuga 23 x 30 110V-1,6 mp -60 HZ Sobre mesón 9 vortex 20 x 20 120-0,5 Amp- 60 HZ Sobre mesón 10 Incubadora 50 X 33 110V-3,5 Amp - 60 HZ Sobre mesón 11 Mesón y butacas Pots PCR 12 Nevera484L80cmX80cm120V-1,84Kw/24horaspiso 13 Agitador magnético18cmX35cm120V-0,5Kw-60Hz Sobre meson de trabajo 14 Transiluminador25cmX40cm110V-0,5Amp sobre meson de trabajo 15 Cámara de electroforesis35cmx50cmtiene fuente ver siguiente Sobre meson de trabajo 16 fuente cámara de electroforesis25cmX15cm120v-1A Sobre meson de trabajo 17 GelDoc55cmX55cm110V-2A-200VA sobre meson de trabajo 18 SmartCycler 75cmx35cm + espacio por calor110V-4Amp sobre meson de trabajo 19 Termociclador 2720 21cmX35cm + espacio por calor110-8Amp Sobre meson de trabajo-tiene UPS 20 Termociclador MjResearch 25cmx30cm+espaci o por calor110V-4amp Sobre meson de trabajo-tiene UPS 21 ABI 3100 AVant 150cmX80cm+30cm por calor220V-2500VA-11,2A sobre meson- tiene UPS dedicada Y COMPUTADOR 22 computador ABI+Impresora105cmX75cm110V 23 Microcentrifuga23cmX30cm110V-1,6Amp-60Hz Sobre meson de trabajo Tabla No 1: Listado de equipos numerados

3 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014

4 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014

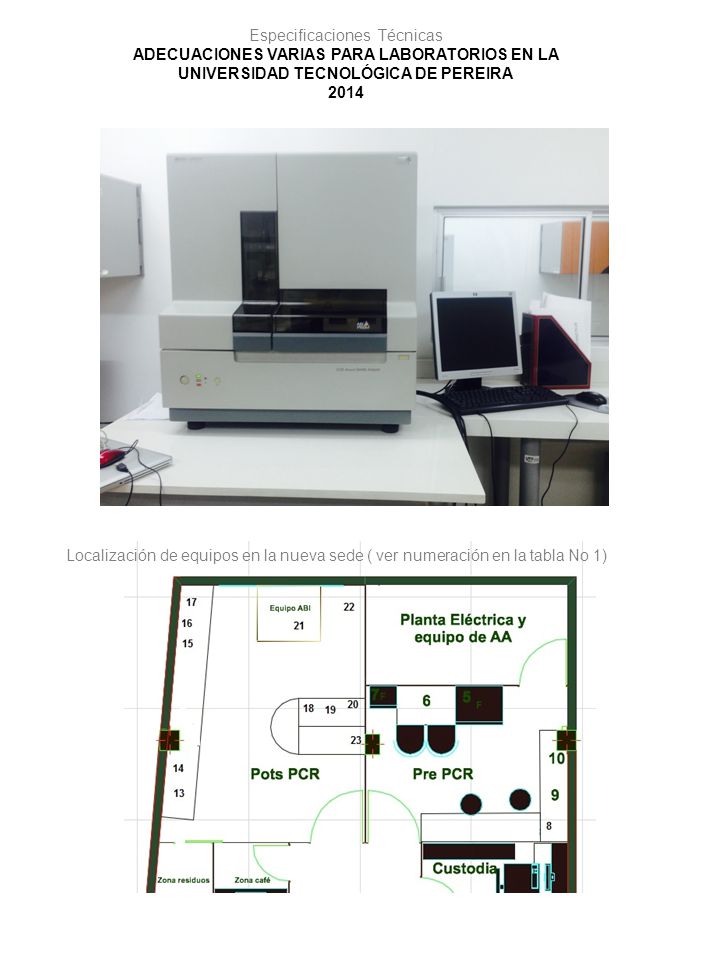

5 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Localización de equipos en la nueva sede ( ver numeración en la tabla No 1)

6 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 01 Nombre: Traslado de muebles y equipos, incluye ajustes y reinstalación de mobiliario Localización: Forma de Pago: Global Descripción: Desmonte y reinstalación de equipos y mobiliario del laboratorio de genética médica localizados en la carrera 7 No 40 – 77 Hospital Unisent Pereira,a continuación el plano del mobiliario a reubicar, se deben tener en cuenta dentro del valor global el corte de cuatro superficies de trabajo en SILESTONE. (Adjunto B- Plano de Genética actual)

7 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 02 Nombre: Desmonte muro en Gyplac Localización: Forma de Pago: m2 Descripción: Desmonte de muro divisorio existentes en el segundo piso del laboratorio de genética Plano Localización final piso 1

8 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 02 Nombre: Desmonte muro en Gyplac Localización: Forma de Pago: m2 Descripción: Desmonte de muro divisorio existente en el primer piso del laboratorio de genética Plano Localización final piso 1

9 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 03 Nombre: Suministro e instalación de tejas en policarbonato Localización: Forma de Pago: m2 Descripción: Con el fin de mejorar la iluminación natural del patio del laboratorio, se proyectó retirar las tejas existentes e instalar una nueva cubierta en policarbonato, utilizando la estructura actual.

10 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 04 Nombre: Mantenimiento e impermeabilización de canal metálica Localización: Forma de Pago: m

11 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 05 Nombre: Flasing en manto asfaltico Localización: Forma de Pago: m

12 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 06 Nombre: Claraboya para cielo raso Localización: Forma de Pago: Und Descripción: Suministro e instalación de dos claraboyas de 0,50 * 0,60 mt en acrílico sobre el cielo en giplac del área de PRE PCR.

13 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 07 Nombre: Reubicación de puntos de teléfono Localización: Forma de Pago: Und Descripción: Reubicar los puntos telefónicos existentes en el piso, de manera que no interfieran con la circulación y la zona de espera del área de toma de muestras.

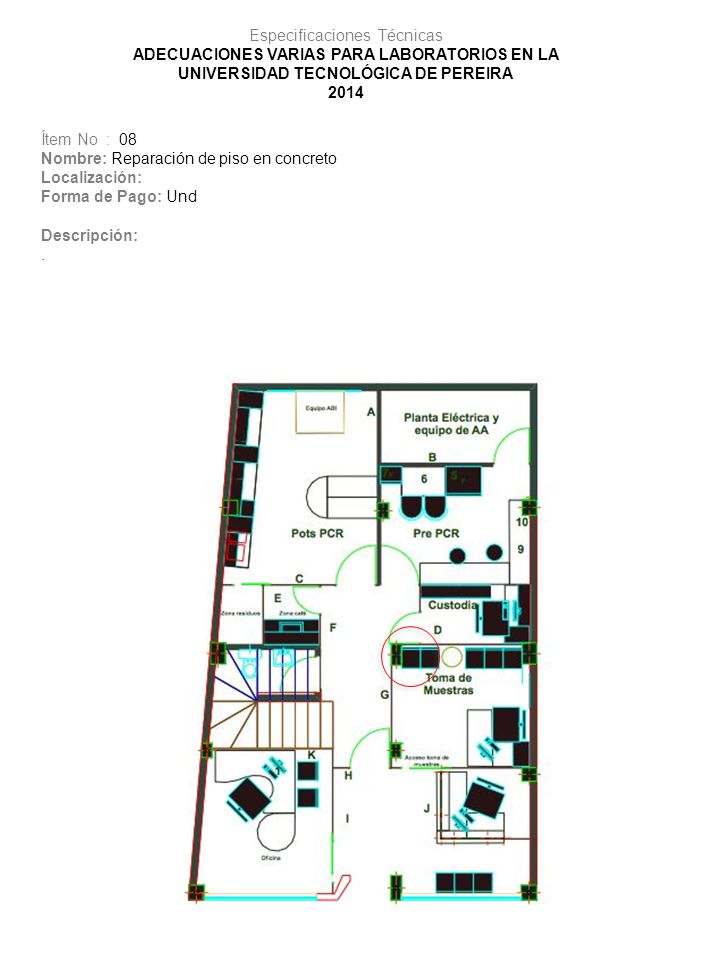

14 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 08 Nombre: Reparación de piso en concreto Localización: Forma de Pago: Und Descripción:.

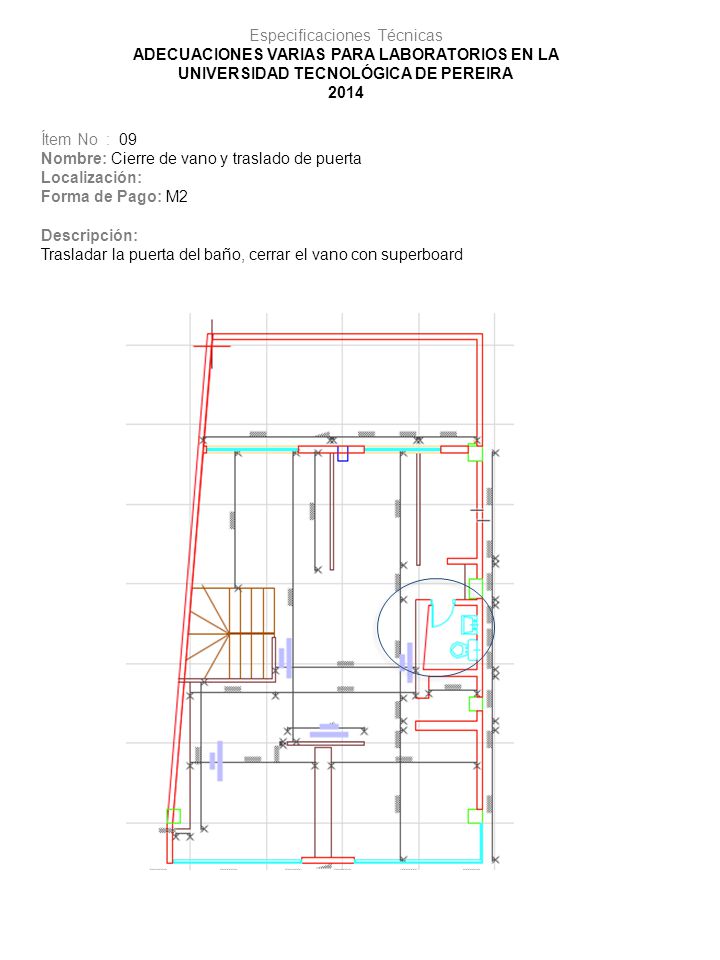

15 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 09 Nombre: Cierre de vano y traslado de puerta Localización: Forma de Pago: M2 Descripción: Trasladar la puerta del baño, cerrar el vano con superboard

16 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 10 Nombre: Suministro e instalación de muro en superboard reforzado Localización: Forma de Pago: M2 Descripción: Trasladar la puerta del baño, cerrar el vano con superboard

17 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 11 Nombre: Complemento de cielo raso en gyplac Localización: Forma de Pago: M2 Descripción: Complementar en el área de PCR el cielo raso existente de manera que el área donde se localizarán los equipos se cubra completamente

18 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 12 Nombre: Instalación de lavaplatos incluye punto hidráulico y sanitario Localización: Forma de Pago: und Descripción: Se refiere a la instalación de dos lavaplatos, en la zona de cocina y de Pots PCR, el ítem debe incluir los puntos hidráulicos e hidrosanitarios, trasladados desde la baño actual, se deberán instalar sobre la pared, de manera que la afectación al piso sea mínima.

19 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 13 Nombre: Mueble cocineta Localización: Forma de Pago: und Descripción: Se refiere a la instalación y suministro del mueble necesario para el correcto funcionamiento de la cocineta, debe incluir el mueble aéreo, el mesón y el mueble inferior

20 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 14 Nombre: Complemento de reja metálica Localización: Muro exterior Forma de Pago: m2 Descripción: Consiste en cerrar con reja metálica el vano existente en la pared del patio posterior, de manera que se asegure el espacio pero permita ventilación e iluminación.

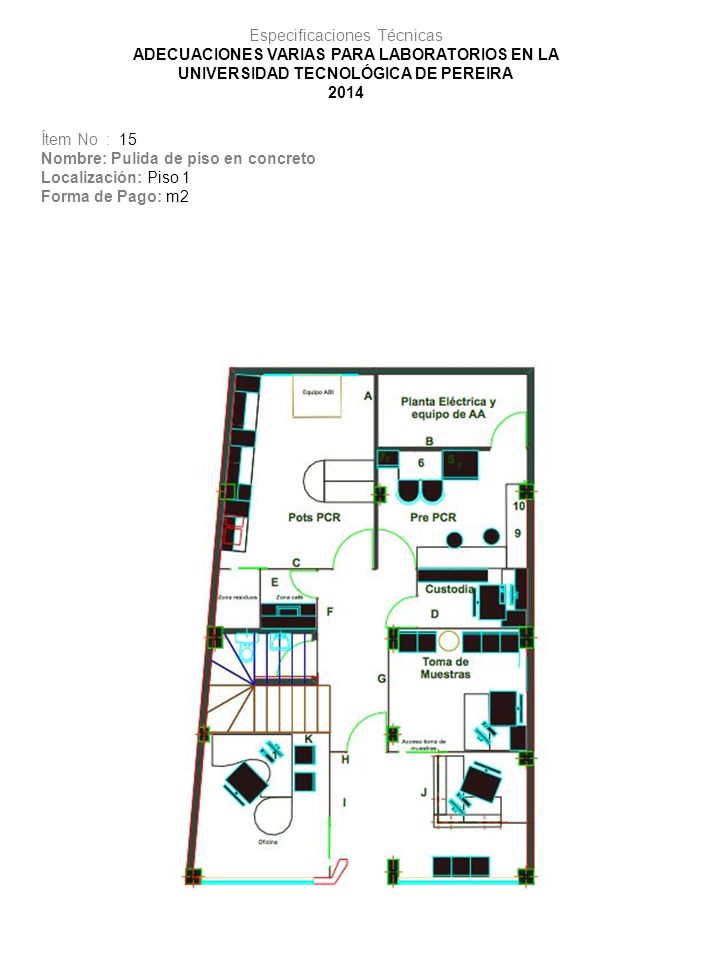

21 Especificaciones Técnicas ADECUACIONES VARIAS PARA LABORATORIOS EN LA UNIVERSIDAD TECNOLÓGICA DE PEREIRA 2014 Ítem No : 15 Nombre: Pulida de piso en concreto Localización: Piso 1 Forma de Pago: m2
