1 32

2 FACTOR DE CORRECCIÓN POR RUGOSIDAD DEL CONDUCTO
33

3 34

4 COEFICIENTES DE PERDIDAS EN CODOS
35

5 COEFICIENTES DE PÉRDIDAS EN EMPALMES Y EN SOMBRERETES
36

6 COEFICIENTES O FACTORES DE PÉRDIDAS EN ENTRADAS AL SISTEMA
37

7 GANANCIA DE PRESIÓN ESTÁTICA EN ENSANCHAMIENTOS
PÉRDIDA DE PRESIÓN ESTÁTICA EN ESTRECHAMIENTOS 38

8 DISEÑOS RECOMENDABLES DE EMPALMES O UNIONES
30° Los conductos laterales se deben empalmar al principal en ensanchamientos progresivos con un ángulo de 30° o menor (recomendado), o hasta 45° si no hay espacio. El ensancha-miento debe ser de 15° como máximo. 39

9 DISEÑO DEL CONDUCTO DE DESCARGA O CHIMENEA
40

10 ALTURA DEL CONDUCTO DE DESCARGA O CHIMENEA
RECOMENDADO Conducto con descarga alta con respecto a la altura del edificio; pueden colocarse entradas de aire en el techo. NO RECOMENDADO Conducto con descarga bajo con respecto a la altura del edificio y a las entradas de aire. Aplicable únicamente al caso de un edificio bajo, sin obstáculos en las inmediaciones y en un terreno prácticamente llano. La depresión a sotavento de un edificio puede ocasionar la entrada de contaminantes por las aberturas del edificio en esa zona. 41

11 VENTILADORES 42

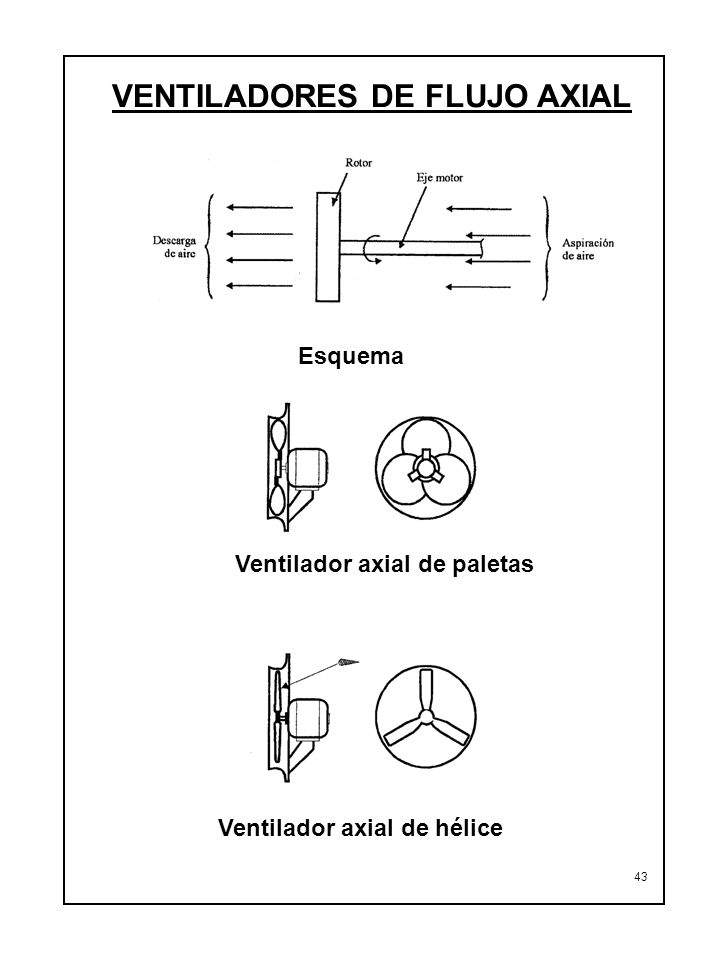

12 VENTILADORES DE FLUJO AXIAL Ventilador axial de paletas
Esquema Ventilador axial de paletas Ventilador axial de hélice 43

13 Ventilador axial a paletas
Ventilador axial tubular de acoplamiento directo 44

14 Ventilador axial con álabes directrices y
accionamiento con correas con motor exterior Ventilador axial con accionamiento con correas con motor exterior 45

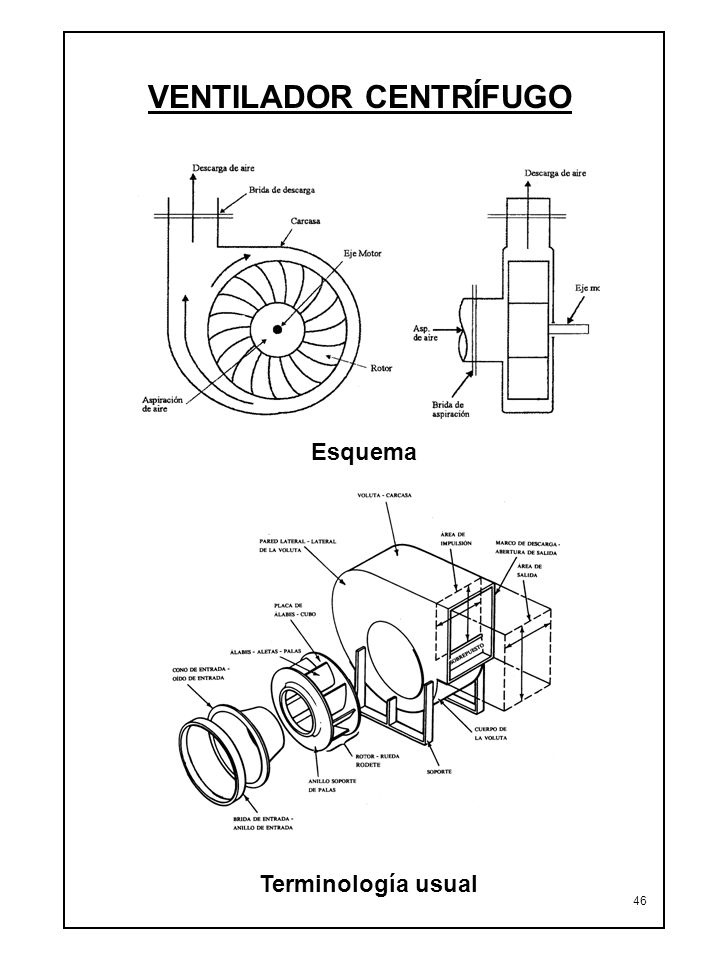

15 VENTILADOR CENTRÍFUGO
Esquema Terminología usual 46

16 VENTILADOR CENTRÍFUGO Y MOTOR ELÉCTRICO
VENTILADOR DE ÁLABES RECTOS O RADIALES 47

17 VENTILADOR DE ÁLABES INCLINADOS HACIA ATRÁS
48
