1 Plan Director para la Calle Central de Monteverde, CR Instituto Monteverde Christina Bradley Samuel J. Jimenez, Prof. S. Scott Shannon

2 Plan director de la calle central de Monteverde, Costa Rica Método de investigación Método de investigación Metas y Objetivos Metas y Objetivos Síntesis SíntesisVelocidades Identificación de posición de los aceras Análisis diagramatico Análisis diagramatico Proximos pasos Proximos pasos

3 Investigación preliminar “Fabricación de mapa” Triangulación de la Calle Marcas cada 25m Elevación/topografíaDibujos

4 Fase secundaria de inventario “Identificación de elementos” Alumbrado Pulico Alcantarillados Calzadas Parqueos Edificios ó Muros de contención

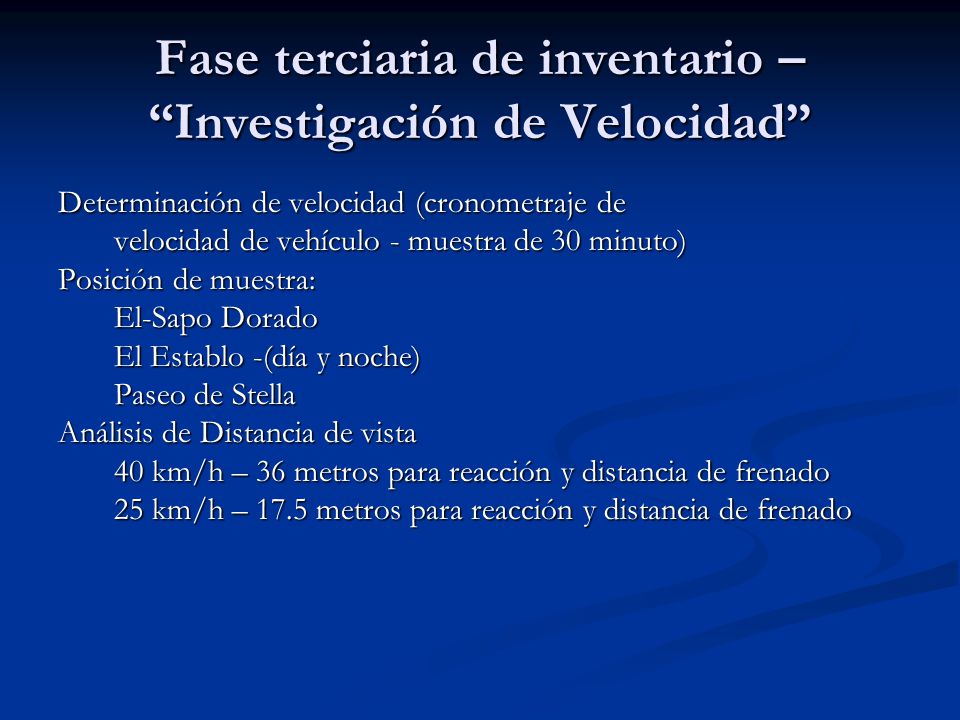

5 Fase terciaria de inventario – “Investigación de Velocidad” Determinación de velocidad (cronometraje de velocidad de vehículo - muestra de 30 minuto) Posición de muestra: El-Sapo Dorado El Establo -(día y noche) Paseo de Stella Análisis de Distancia de vista 40 km/h – 36 metros para reacción y distancia de frenado 25 km/h – 17.5 metros para reacción y distancia de frenado

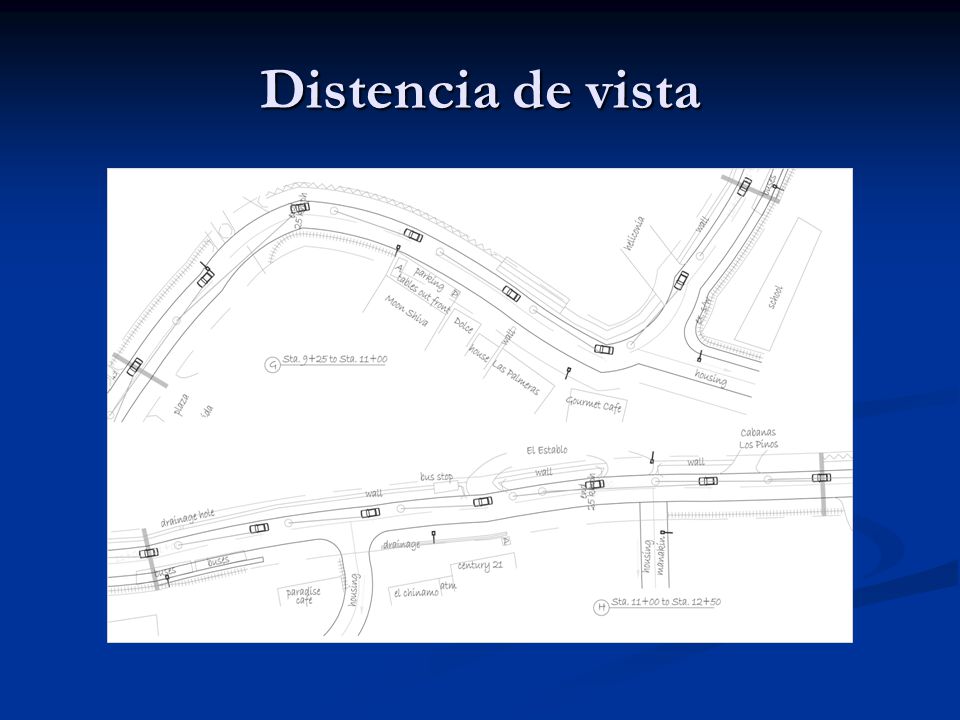

6 Distencia de vista

7 Metas y Objetivos Meta I: Mejorar la seguridad peatonal Objetivos: - Proveer medidas de seguridad apropriadas para peatones. (separación: aceras, reducción de velocidad vehicular: frenado de tráfico (separación: aceras, reducción de velocidad vehicular: frenado de tráfico - Identificar y reconocer pendientes o inclinaciones peligrosos, curvas e intersecciones en la vía. - Identificar lugares para intervenciones o medidas de calmar el trafico para disminuir la velocidad del tráfico un lugares importantes. del tráfico un lugares importantes. Meta II: Manejo de Aguas pluviales Objetivos: - Crear una estrategia para drenaje de aguas del superficie y del subsuelo hacia y desde la calle. - Integración con sistema de aguas grises (si fuese posible) - Evaluar y proponer alteraciones al sistema existente del manejo de aguas pluviales. Meta II: Estetica y Desarrollo comunitario Objetivos: - Crear puntos de interés al lado de las calles/aceras que aprovechan vistas, lugares comerciales o factores socioculturales. factores socioculturales. - Proponer elementos que define la identidad de la comunidad que fortalece el carácter local. - Recomendar lugares para la instalación del arte público. - Recomendar ubicaciones para árboles decorativas.

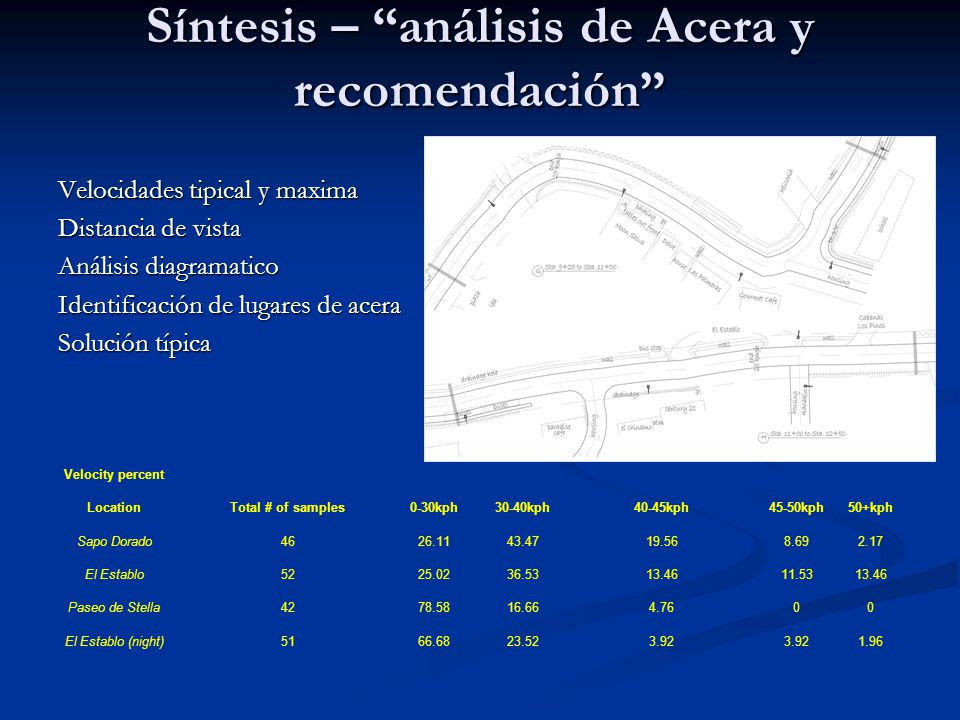

8 Síntesis – “análisis de Acera y recomendación” Velocidades tipical y maxima Distancia de vista Análisis diagramatico Identificación de lugares de acera Solución típica Velocity percent LocationTotal # of samples0-30kph30-40kph40-45kph45-50kph50+kph Sapo Dorado4626.1143.4719.568.692.17 El Establo5225.0236.5313.4611.5313.46 Paseo de Stella4278.5816.664.7600 El Establo (night)5166.6823.523.92 1.96

9 Velocidad Maxima

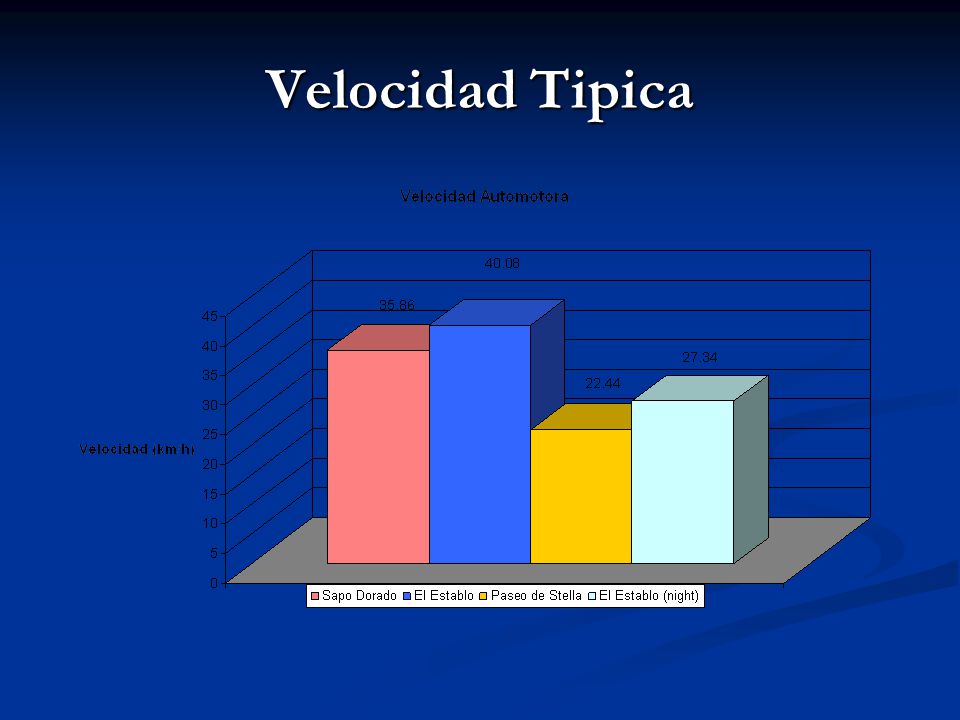

10 Velocidad Tipica

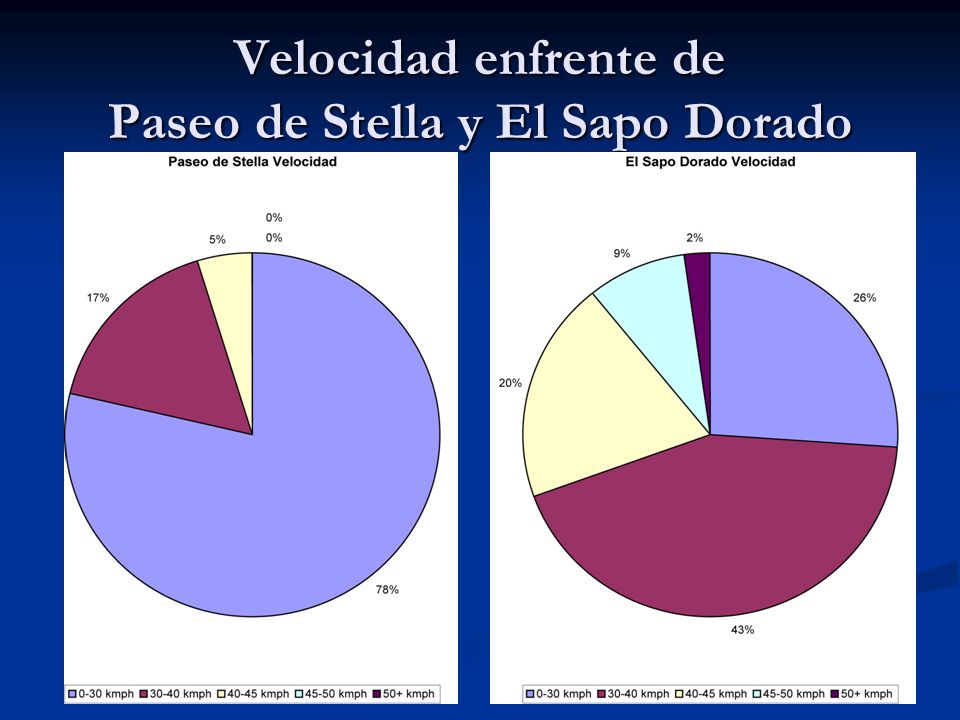

11 Velocidad enfrente de Paseo de Stella y El Sapo Dorado

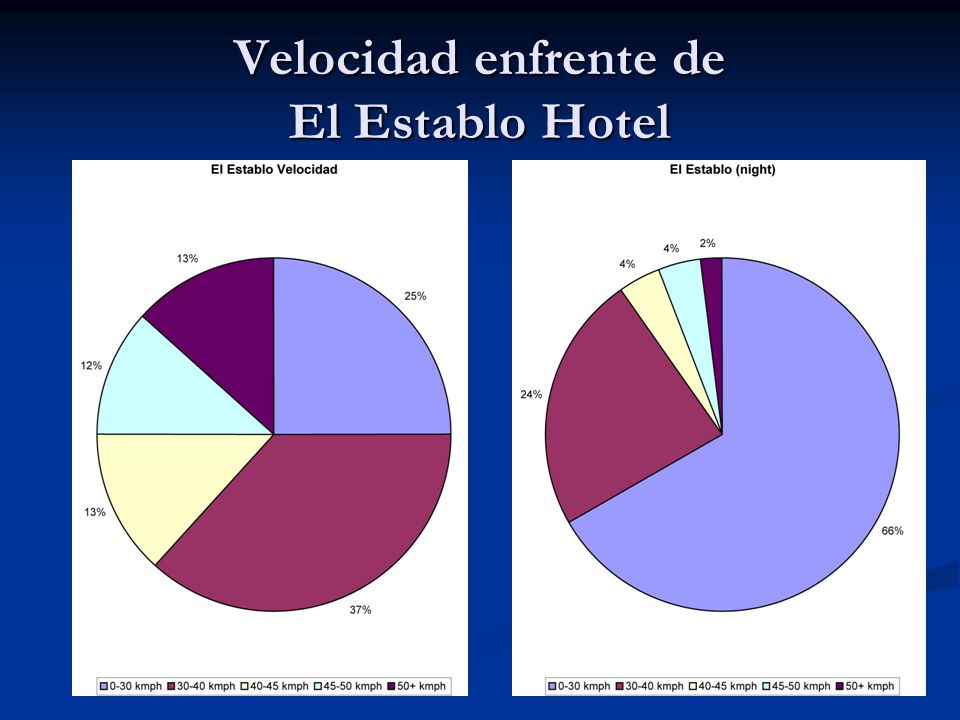

12 Velocidad enfrente de El Establo Hotel

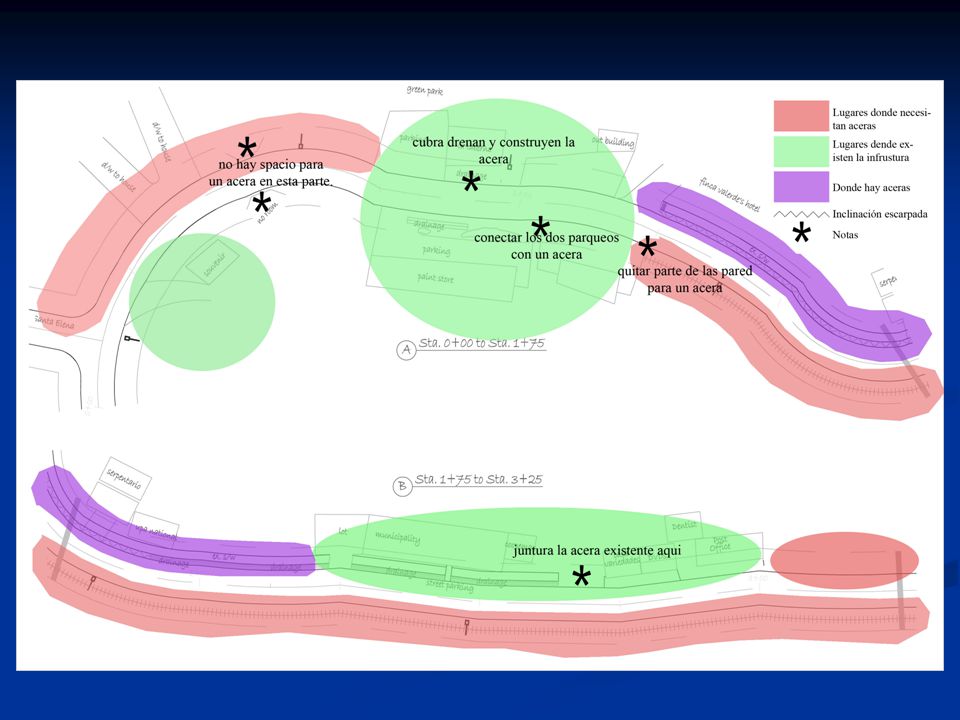

13

14

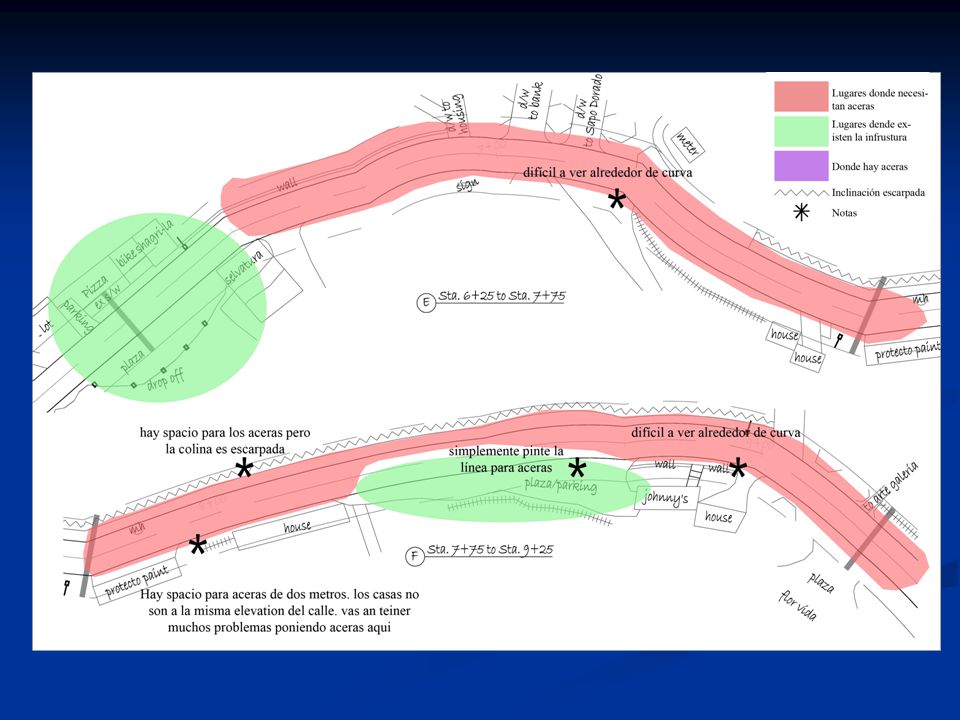

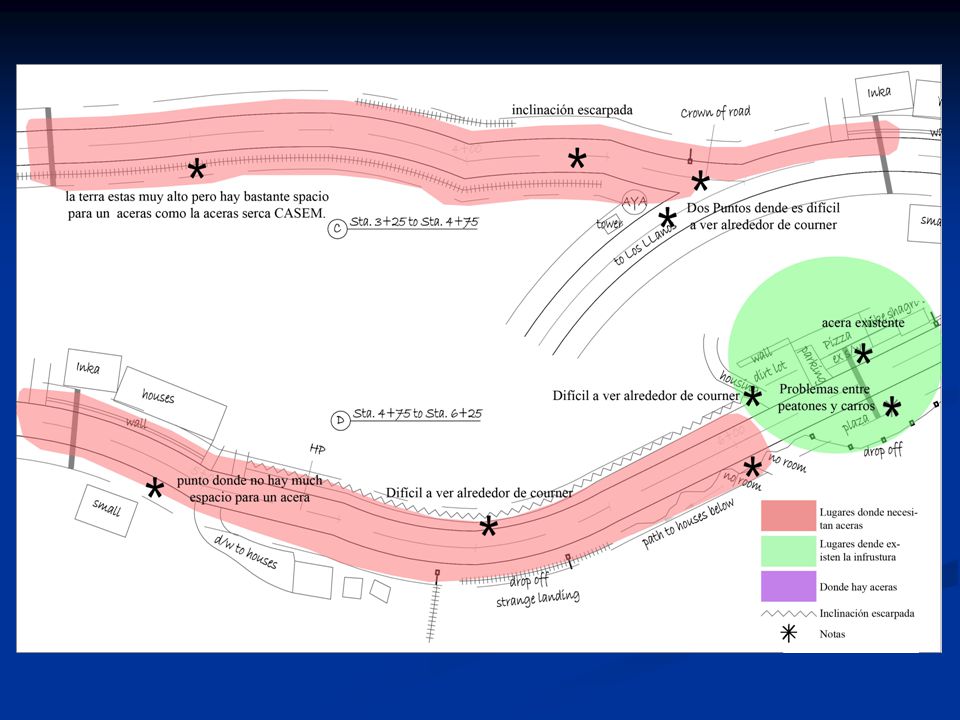

15

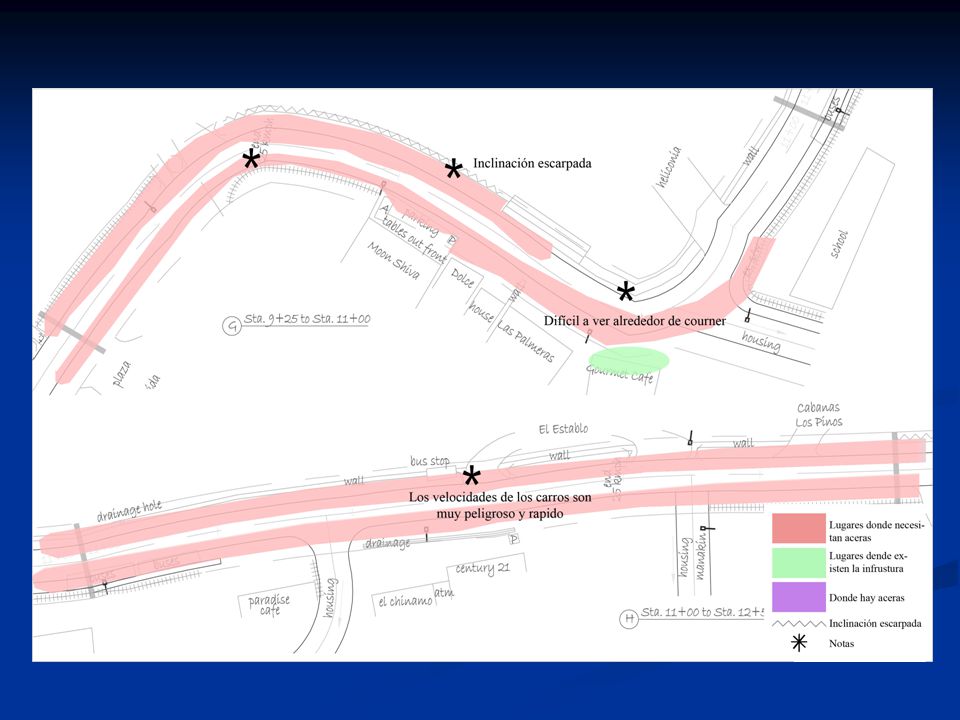

16

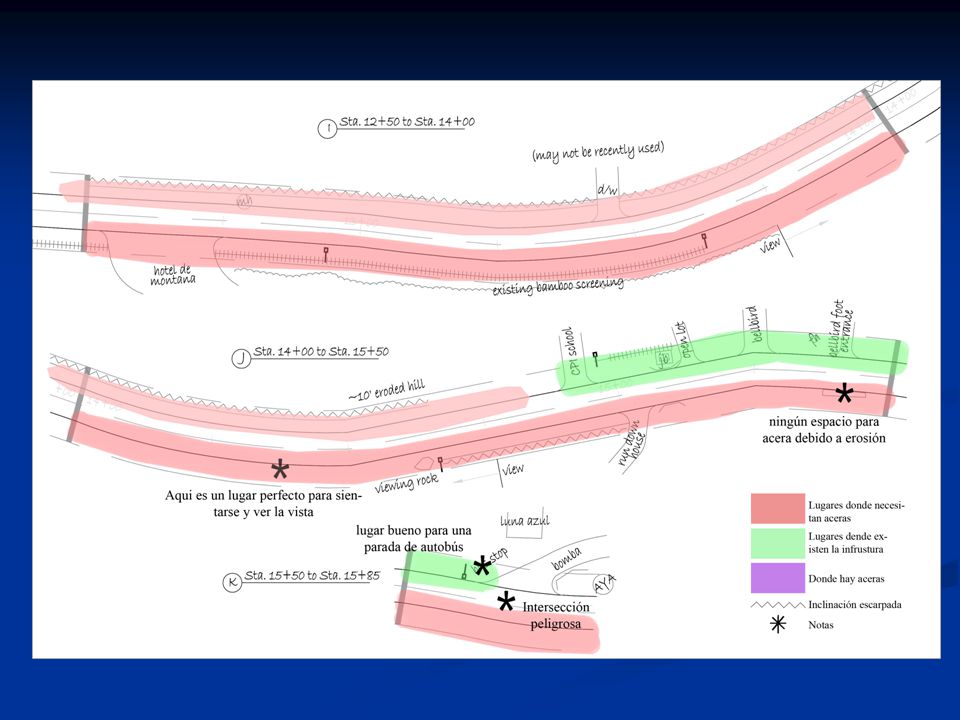

17

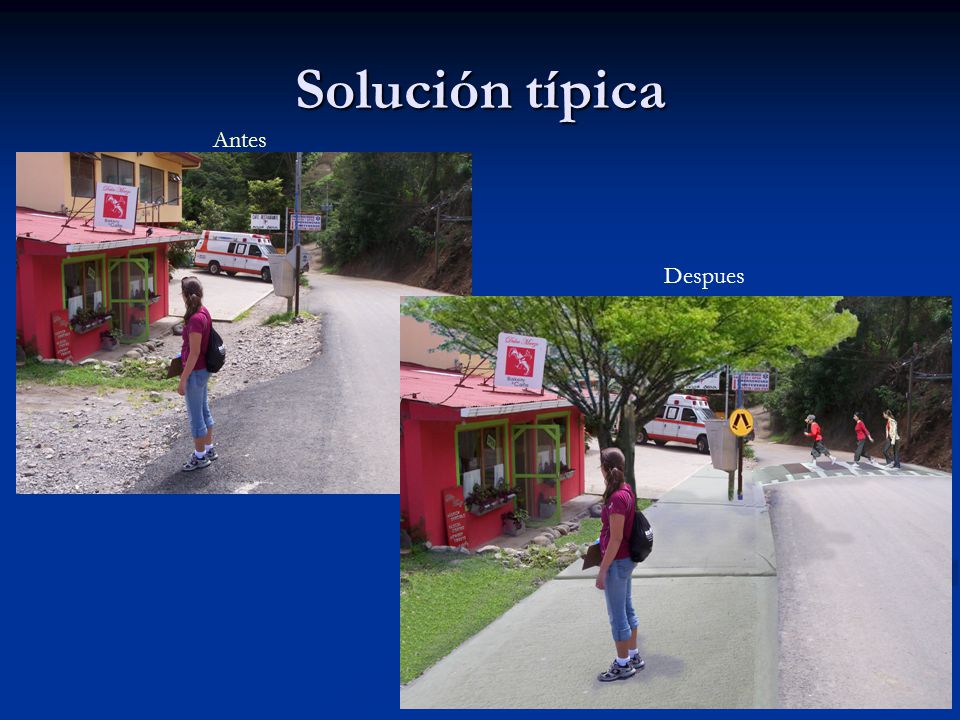

18 Solución típica Antes Despues

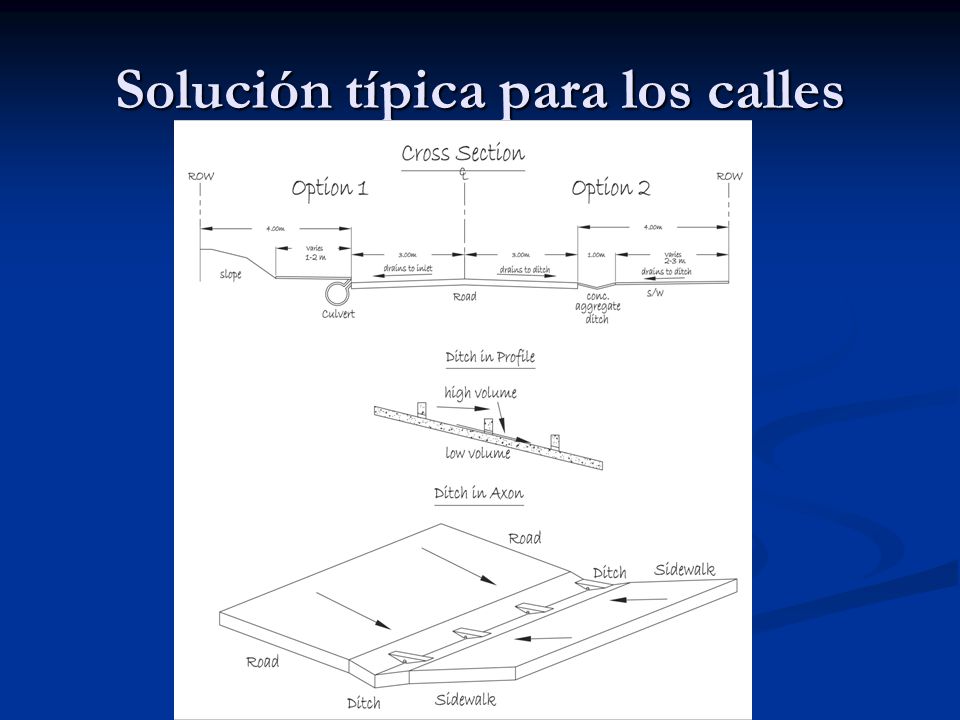

19 Solución típica para los calles

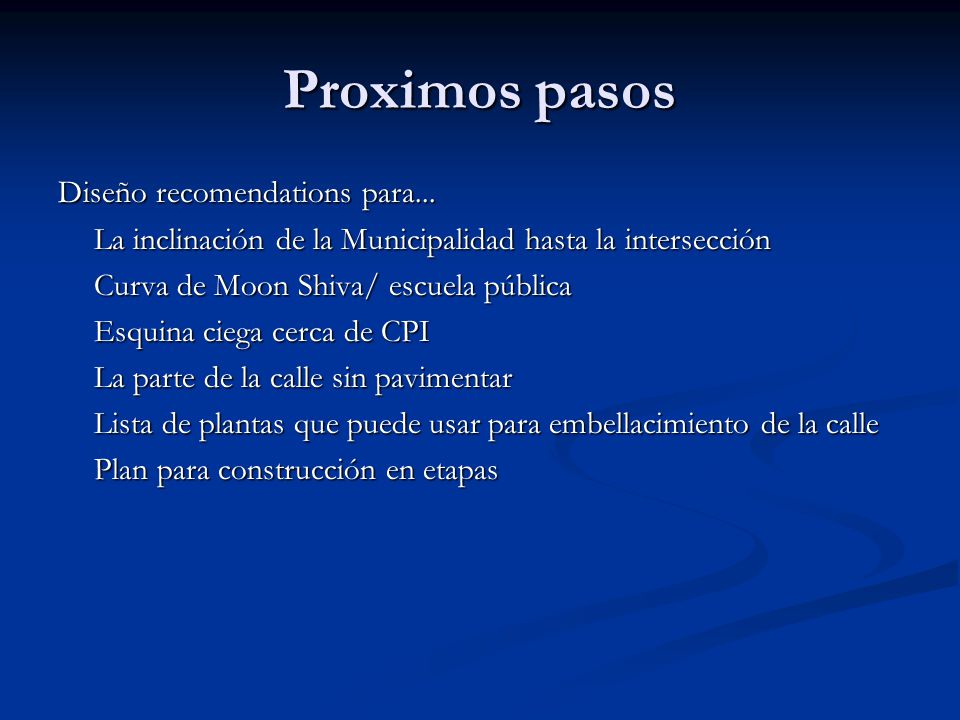

20 Proximos pasos Diseño recomendations para... La inclinación de la Municipalidad hasta la intersección Curva de Moon Shiva/ escuela pública Esquina ciega cerca de CPI La parte de la calle sin pavimentar Lista de plantas que puede usar para embellacimiento de la calle Plan para construcción en etapas

21 Gracias! Preguntas…
