1 Centro de enseñanza técnica industrial
INSTRUMENTACIÓN ANALÍTICA

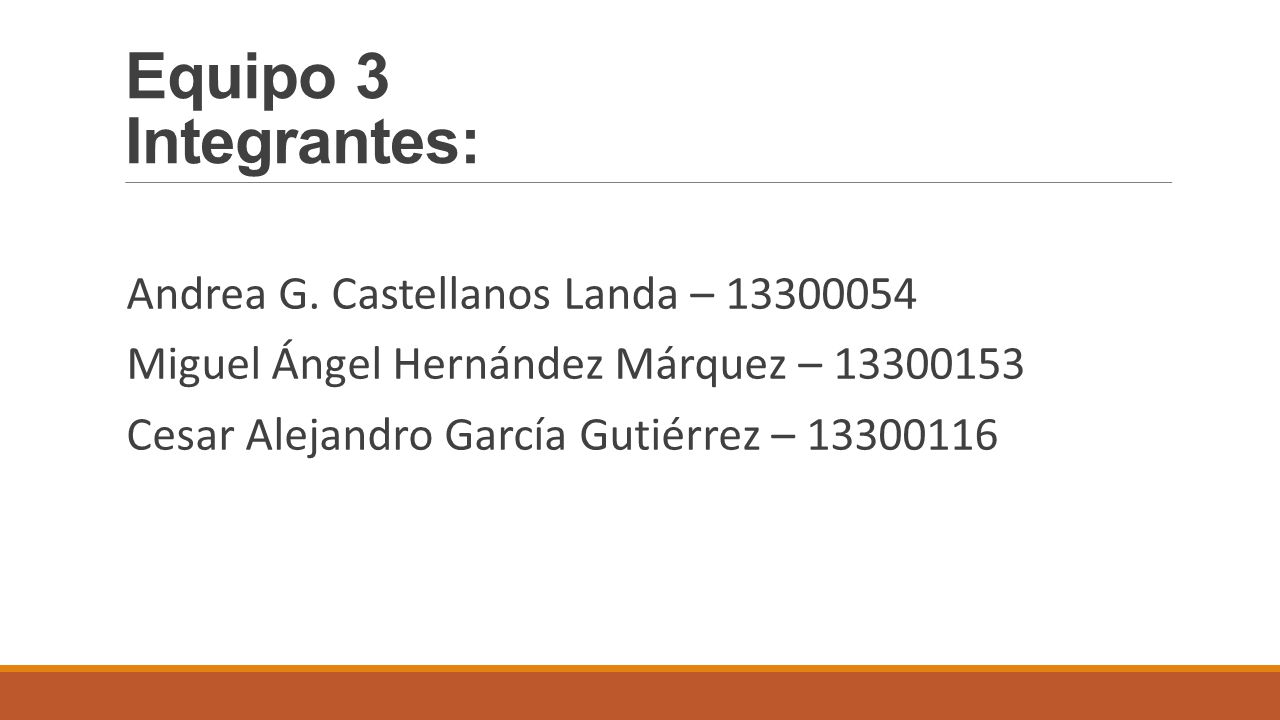

2 Equipo 3 Integrantes: Andrea G. Castellanos Landa – 13300054
Miguel Ángel Hernández Márquez – Cesar Alejandro García Gutiérrez –

3 Espectrofotómetro de absorción molecular UV- visible
Presentando: Espectrofotómetro de absorción molecular UV- visible

4 Los instrumentos utilizados para el estudio de la absorción o emisión de la radiación electromagnética como función de la longitud de onda, son llamados Espectrómetros o más frecuentemente Espectrofotómetros. Los principios ópticos y electrónica empleados en los instrumentos son los mismos para espectroscopia UV, Visible o IR, sin embargo hay ligeras diferencias en componentes específicos del instrumento para cada región del espectro electromagnético.

5

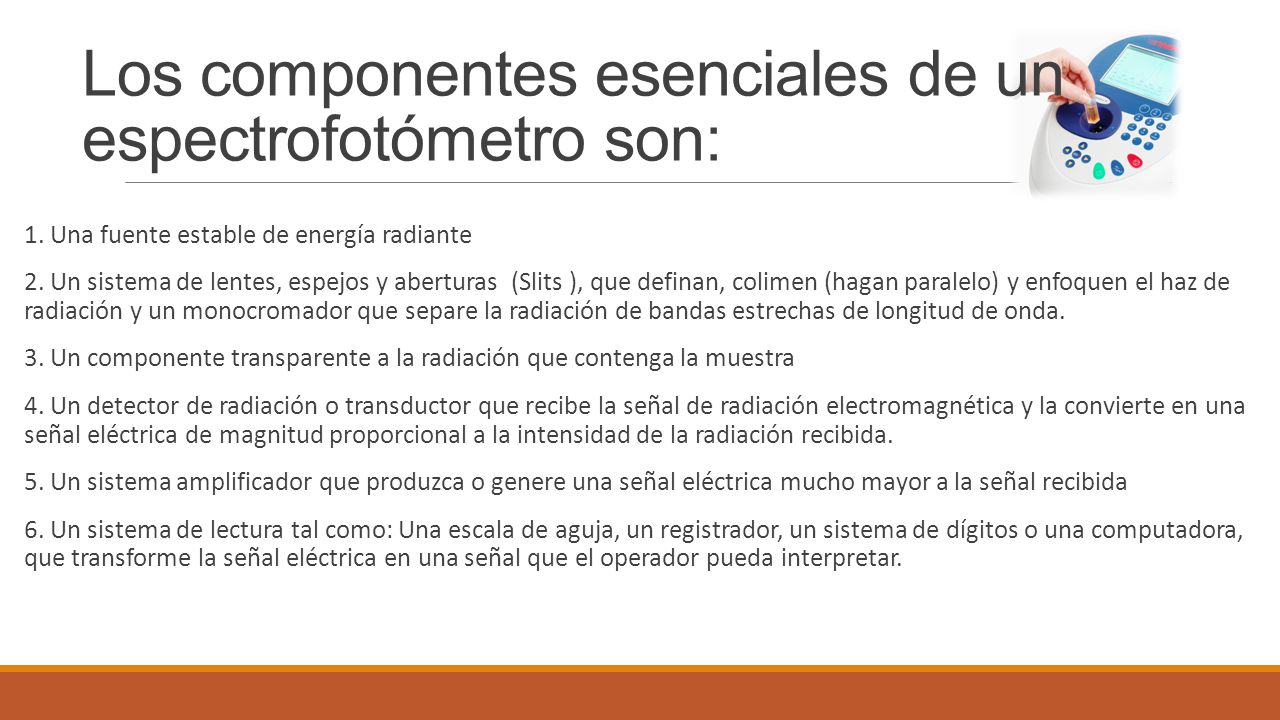

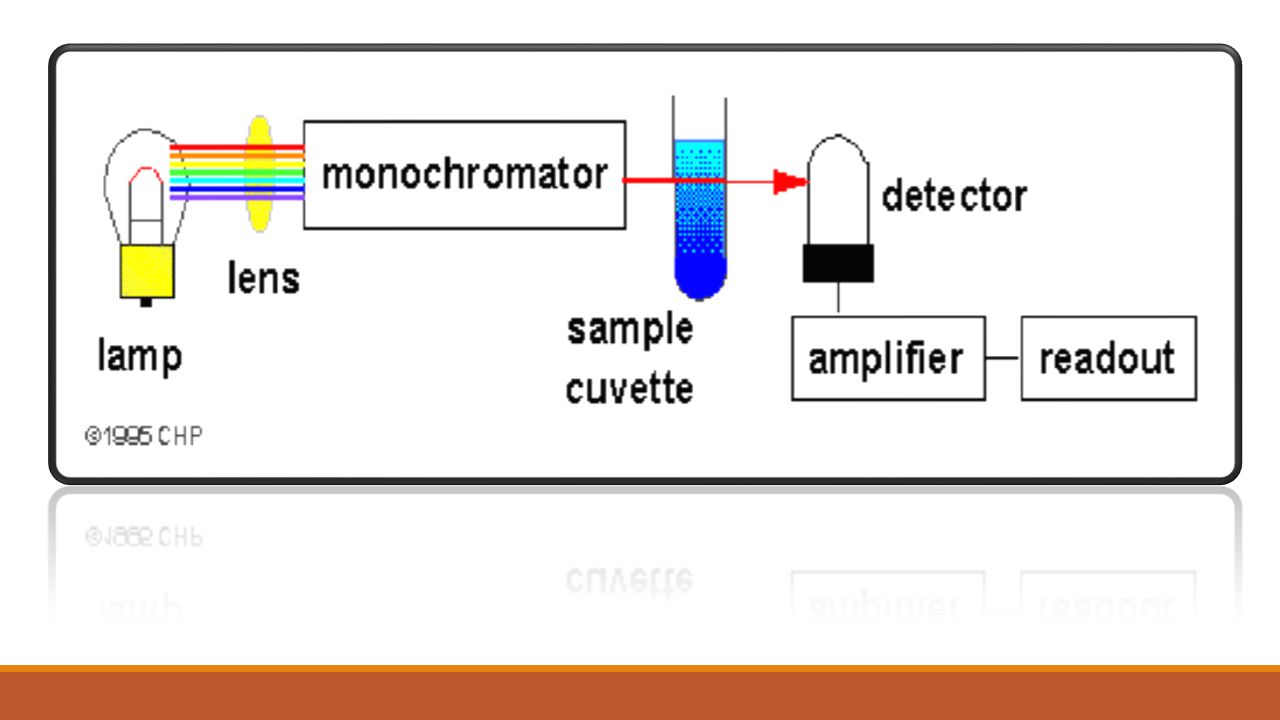

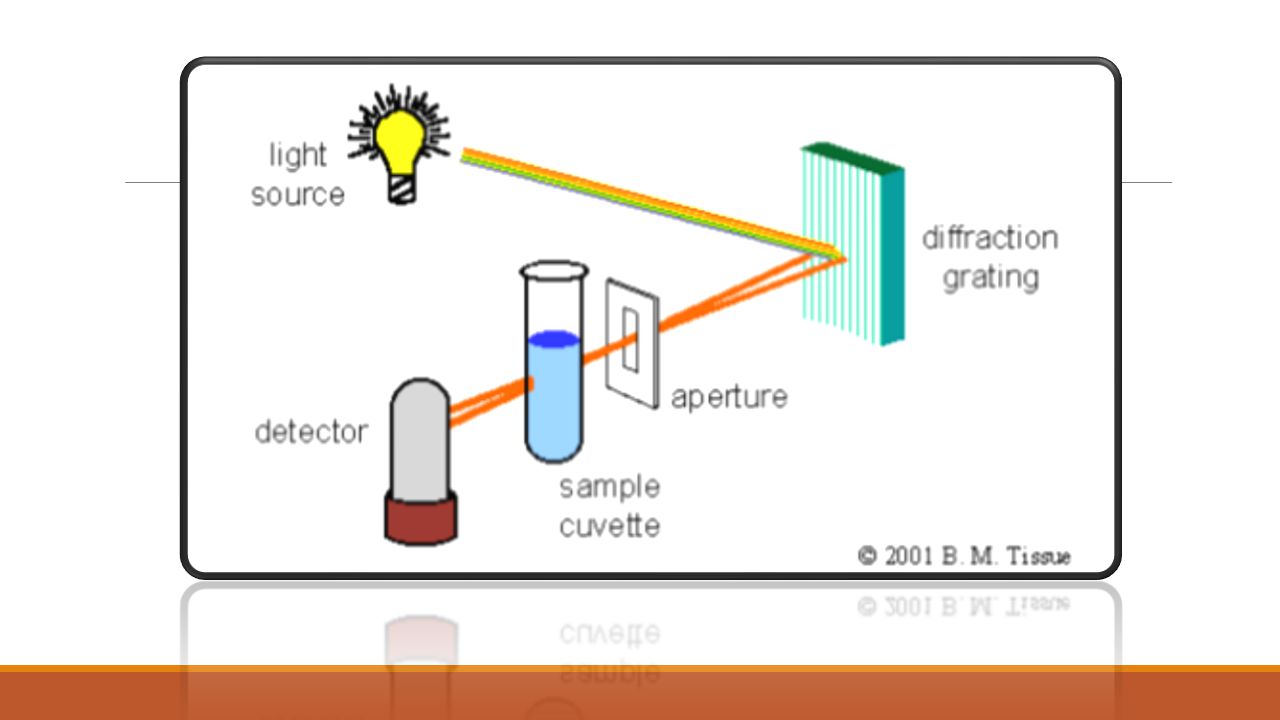

6 Los componentes esenciales de un espectrofotómetro son:
1. Una fuente estable de energía radiante 2. Un sistema de lentes, espejos y aberturas (Slits ), que definan, colimen (hagan paralelo) y enfoquen el haz de radiación y un monocromador que separe la radiación de bandas estrechas de longitud de onda. 3. Un componente transparente a la radiación que contenga la muestra 4. Un detector de radiación o transductor que recibe la señal de radiación electromagnética y la convierte en una señal eléctrica de magnitud proporcional a la intensidad de la radiación recibida. 5. Un sistema amplificador que produzca o genere una señal eléctrica mucho mayor a la señal recibida 6. Un sistema de lectura tal como: Una escala de aguja, un registrador, un sistema de dígitos o una computadora, que transforme la señal eléctrica en una señal que el operador pueda interpretar.

7

8

9

10

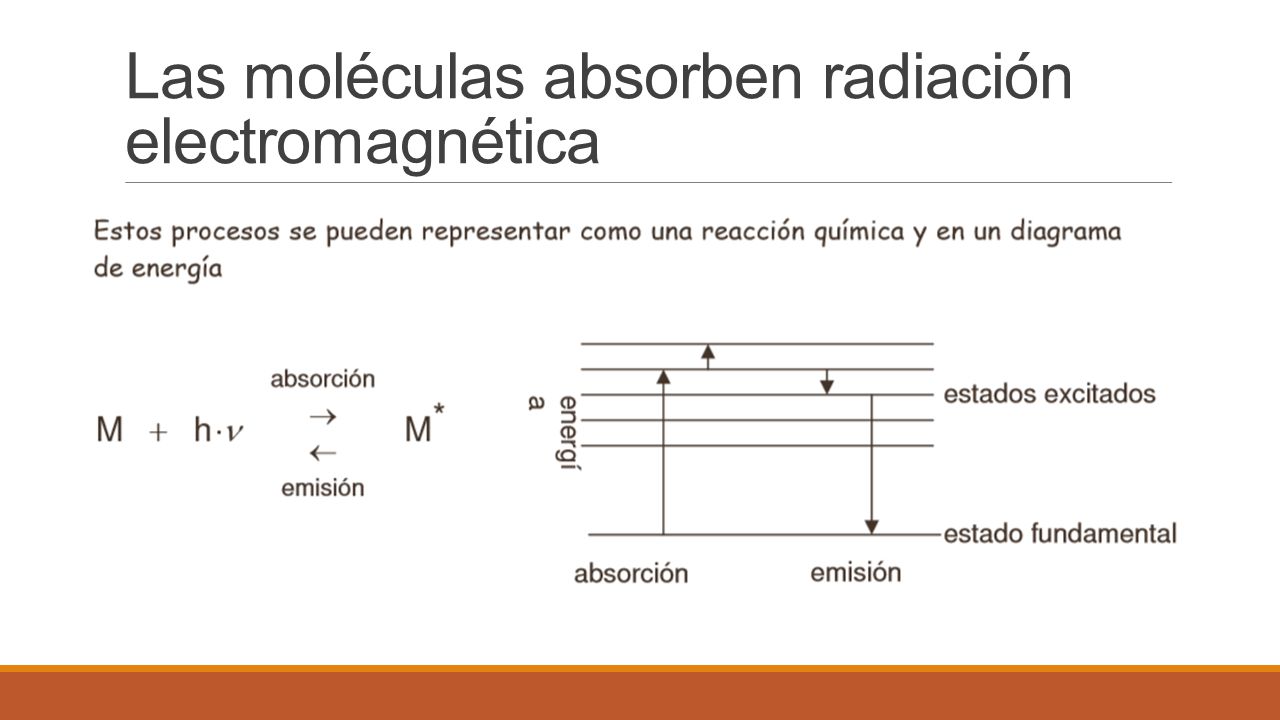

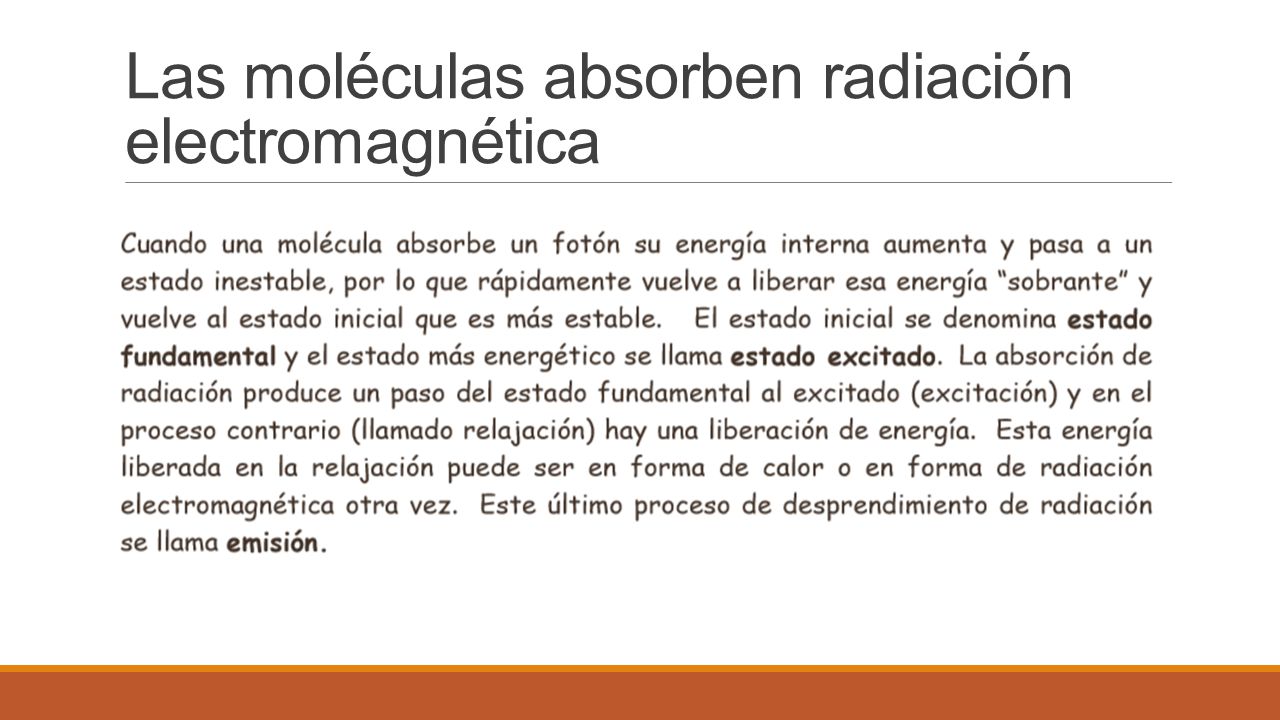

11 Las moléculas absorben radiación electromagnética

12 Las moléculas absorben radiación electromagnética

13 Ley de Beer La cantidad de radiación electromagnética absorbida por un anualito puede relacionar cuantitativamente con la concentración de dicha sustancia en disolución. Se define la tansmitancia (T) como la fracción de radiación incidente transmitida por la disolución. Si la potencia radiante que índice sobre la disolución es Po y P la potencia radiante que sale, entonces: La potencia de la energía transmitida dismiyune geométricamente (exponencialmente) con la concentración ( c ) y con la distancia (b) recorrida a través de la disolución.

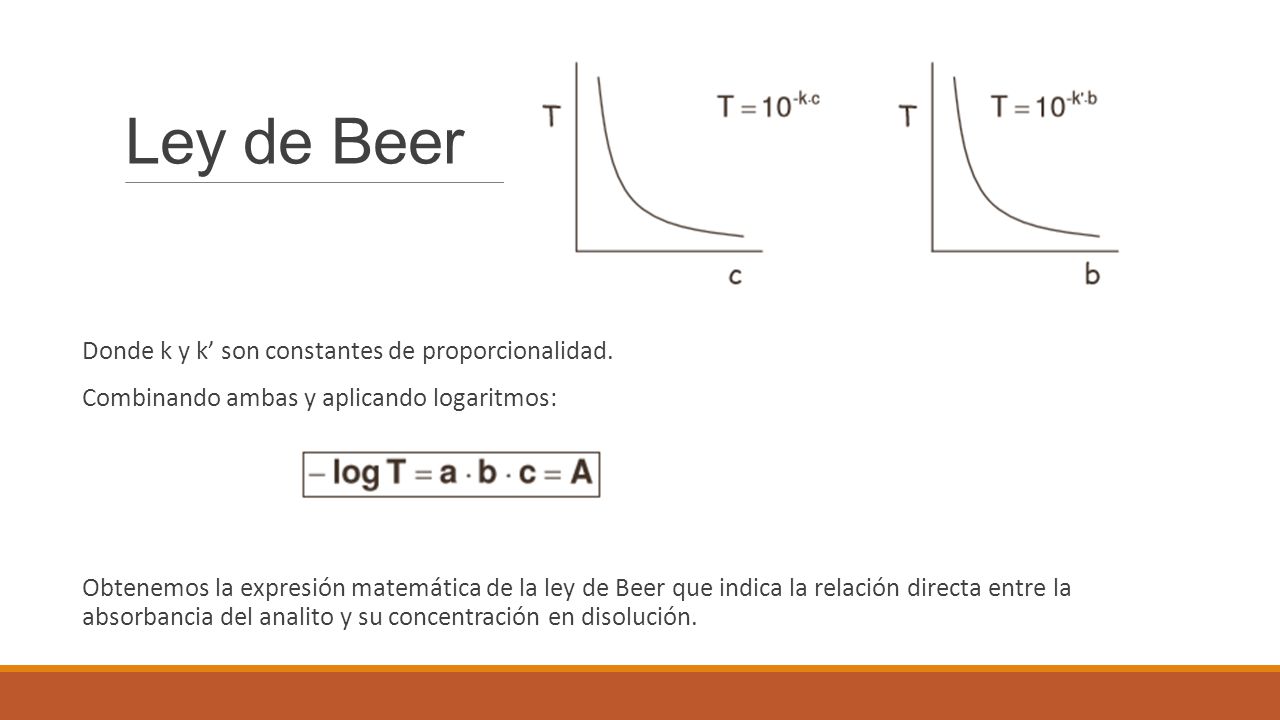

14 Ley de Beer Donde k y k’ son constantes de proporcionalidad.
Combinando ambas y aplicando logaritmos: Obtenemos la expresión matemática de la ley de Beer que indica la relación directa entre la absorbancia del analito y su concentración en disolución.

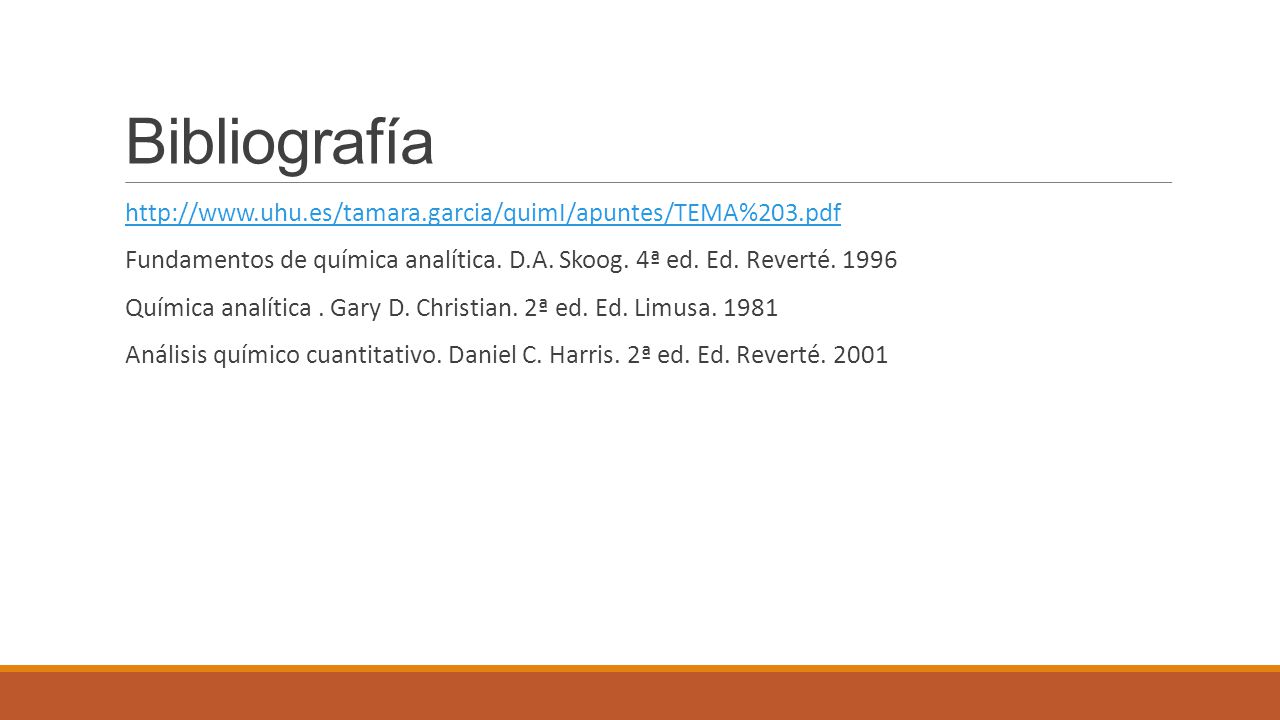

15 Bibliografía Fundamentos de química analítica. D.A. Skoog. 4ª ed. Ed. Reverté. 1996 Química analítica . Gary D. Christian. 2ª ed. Ed. Limusa. 1981 Análisis químico cuantitativo. Daniel C. Harris. 2ª ed. Ed. Reverté. 2001

16 Conclusión En esta práctica aprendimos como algo general el método de análisis por espectrofotometría, y como es aplicado este principio en un instrumento, la teoría básica de Beer y también las particularidades de un instrumento real, lo cual hace que el equipo aprenda lo básico sin estar desconectado de la industria, hace que esta investigación sea como un práctica por que al momento de buscar el instrumento como parte de la presentación usamos los conocimientos ya adquiridos para poder plantear ciertas característica. Muy aparte de los conocimientos prácticos o teóricos, esta presentación hizo que desarrollaremos la competencia numero 8 que habla sobre el trabajo en equipo armónico y responsable, todos cooperamos.

17 Integrantes:
