Ing. María Rosa Dámaso Ríos1 MEMORIA PRINCIPAL Y SECUNDARIA Quinta Semana.

Presentación del tema: "Ing. María Rosa Dámaso Ríos1 MEMORIA PRINCIPAL Y SECUNDARIA Quinta Semana."— Transcripción de la presentación:

1

2 Ing. María Rosa Dámaso Ríos1 MEMORIA PRINCIPAL Y SECUNDARIA Quinta Semana

3 Ing. María Rosa Dámaso Ríos2 MEMORIA Tipos  Unidad en la que se almacenan los datos y las instrucciones.  Hay 2 tipos básicos: -Memoria Principal, Primaria o Interna. -Memoria Secundaria, Auxiliar o Externa

4 Ing. María Rosa Dámaso Ríos3 Memoria Principal  Trabaja a mayor velocidad  Un programa es ejecutado si esta almacenado en ésta  Formado por celdas o posiciones de un nº de bits y numeradas.  A esa numeración se le denomina dirección.

5 Ing. María Rosa Dámaso Ríos4 Tipos de M.P.  Esta formada por 2 tipos: -Memoria ROM (Read Only Memory): memoria de sólo lectura, es permanente. Su contenido es grabado desde la fabrica.  Memoria RAM (Random Access Memory): Se lee y graba. Es volátil.

6 Ing. María Rosa Dámaso Ríos5 Tipos de Memoria ROM  PROM: Memoria Programable de sólo lectura, se graban con equipo apropiado.  EPROM: Son programables y pueden borrarse.  Estos chips una vez instalados sólo pueden leerse.

7 Ing. María Rosa Dámaso Ríos6 Tipos de Memoria RAM  SRAM: RAM estática retiene datos mientras hay energía eléctrica.  DRAM: RAM Dinámica. Los datos desaparecen lentamente y hay que refrescarlos periódicamente (refresh).

8 Ing. María Rosa Dámaso Ríos7 Tipos de Memoria RAM  La SRAM es más veloz pero tiene menor capacidad que las DRAM. Investigar: EDO RAM, SDRAM  Investigar: RPROM  Investigar:SIMM Y DIMM

9 Ing. María Rosa Dámaso Ríos8 Memoria y Bus Jerarquia de Memoria Y tipos de Buses

10 Ing. María Rosa Dámaso Ríos9 Introducción  En esta sección del curso completaremos el tema de memoria explicando la idea de Jerarquia de memoria.  Tambien se hablará sobre los tipos de buses que se usan en un computador.

11 Ing. María Rosa Dámaso Ríos10 Jerarquía de memoria  Un programa es ejecutado solo si está en Mem. Principal.  Cuando el tamaño del programa es mayor que la memoria se usa la técnica de M. Virtual.

12 Ing. María Rosa Dámaso Ríos11 Memoria Virtual  Se guarda el programa y los datos en Memoria Externa y queda en M. Principal solo la parte de los programas y datos que se requiere en esos momentos.

13 Ing. María Rosa Dámaso Ríos12 Memoria Caché  El CPU trabaja con la M. Principal, pero la velocidad del primero es varias veces mayor que la del otro. Esto produciria tiempo ocioso del CPU esperando a la memoria.  Se usa una memoria rápida pero pequeña entre CPU y Memoria.

14 Ing. María Rosa Dámaso Ríos13 Características de la Memoria  Capacidad de almacenamiento, s.  Tiempo de acceso(t), tiempo máximo que tarda en leer o escribir una posición de memoria.  Ancho de banda (b), número de palabras que se transfiere entre memoria y CPU.  Costo ( c ).

15 Ing. María Rosa Dámaso Ríos14 Jerarquía de Memoria Reg. De CPU Caché Mem. Principal Discos Magneticos Cintas Magneticas Discos ópticos C,b t,s

16 Ing. María Rosa Dámaso Ríos15 Bus  Las conexiones entre los elementos del computador se realiza por medio de él.  Es un conjunto de hilos que forman un camino para el flujo de datos entre los elementos y transmiten información en paralelo.

17 Ing. María Rosa Dámaso Ríos16 Tipos de Buses  Existen 3 tipos: -Bus de Datos -Bus de Direcciones -Bus de Control

18 Ing. María Rosa Dámaso Ríos17 Bus de Datos  Transporta los datos entre las unidades. Bidireccional.  Existen dos Tipos: -Bus de Datos Interno -Bus de Datos Externo

19 Ing. María Rosa Dámaso Ríos18 Bus de Datos Interno y Externo  B.D.Interno: Transfiere los datos entre el CPU y la Memoria Principal  B.D.Externo: Prolongación de BDI.  Comunica el procesador con los periféricos.

20 Ing. María Rosa Dámaso Ríos19 Bus de Direcciones  Transporta la dirección de la posición de memoria y del periférico.  Comunica Procesador y celdas de RAM  Procesador envía por bus de direcciones, la dirección de la celda que desea leer y recibe del bus de datos el contenido de la misma.

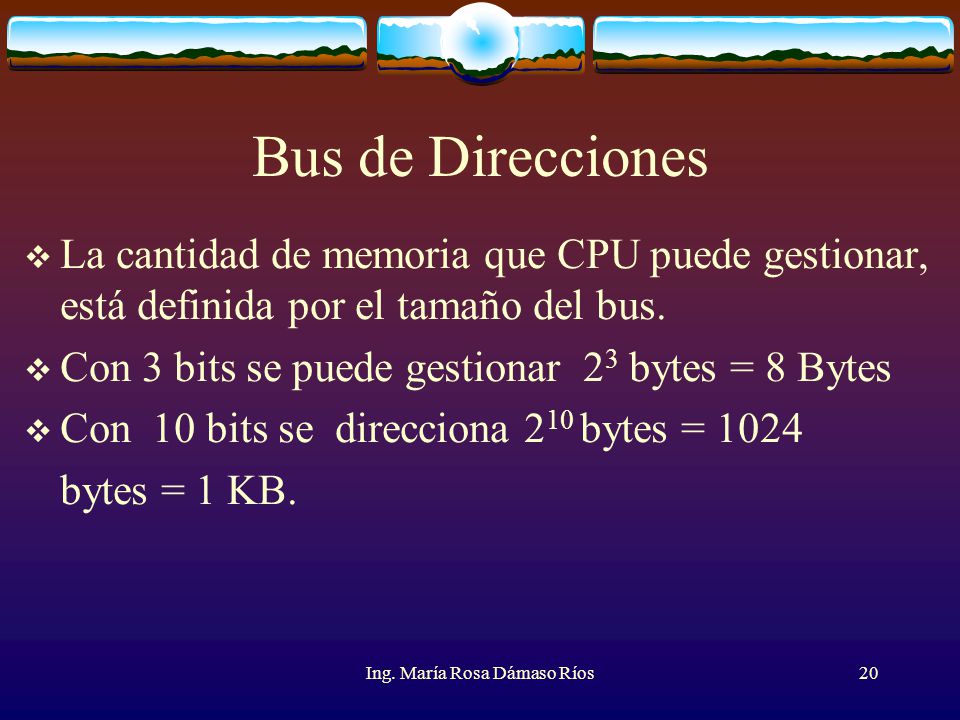

21 Ing. María Rosa Dámaso Ríos20 Bus de Direcciones  La cantidad de memoria que CPU puede gestionar, está definida por el tamaño del bus.  Con 3 bits se puede gestionar 2 3 bytes = 8 Bytes  Con 10 bits se direcciona 2 10 bytes = 1024 bytes = 1 KB.

22 Ing. María Rosa Dámaso Ríos21 Bus de Control  Por sus hilos viajan señales de control y las señales de estado, indicando la dirección de la transferencia de datos, transmitiendo las señales de interrupción, etc.
