Logro 3733 Biela Final Definición Partes Utilidad

Presentación del tema: "Logro 3733 Biela Final Definición Partes Utilidad"— Transcripción de la presentación:

1 Logro 3733 Biela Final Definición Partes Utilidad
Manivela Cigüeñal Diseño: Deivi Guerrero Final

2 Definición: Se de nomina biela a un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulado a otras partes de la maquina. Logro 3733

3 Partes de la biela La parte trasera de biela en el eje del pistón, es la parte con el agujero de menor diámetro, en el que luego se inserta el bulón, un cilindro o tubo metálico que une la biela con el pistón. El cuerpo de la biela es la parte central, está sometido a esfuerzos de tracción-compresión en su eje longitudinal, y suele estar aligerado, presentando por lo general una sección en forma de doble T, y en algunos casos de cruz. La cabeza es la parte con el agujero de mayor diámetro, y se suele componer de dos mitades, una solidaria al cuerpo y una segunda postiza denominada sombrerete, que se une a la primera mediante pernos. Logro 3733

4 Utilidad La biela se emplea en multitud de máquinas que precisan de la conversión entre movimiento giratorio continuo y lineal alternativo. Son ejemplos claros: trenes con máquina de vapor, motores de combustión interna, máquinas movidas mediante el pie, bombas de agua... Logro 3733

5 Definición: Se llama manivela a la pieza normalmente de hierro, compuesta de dos ramas, una de las cuales se fija por un extremo en el eje de una máquina, de una rueda, palanca etc. y la otra forma el mango que sirve para mover al brazo, la máquina o la rueda. Logro 3733

6 Partes de la Manivela El eje determina el centro de giro de la manivela. El brazo determina la distancia entre eje y empuñadura. Es similar al brazo de una palanca. La empuñadura es la parte adaptada para ser cogida con las manos (en el caso de los pedales esta se adapta a las características del pie). Logro 3733

7 Utilidad La manivela es el operador manual más empleado para disminuir la fuerza necesaria para imprimir un movimiento rotativo a una eje (cuando se mueve empleando los pies recibe el nombre de pedal). Se emplea en multitud de objetos: pasapurés, tornos, gatos, ruedas de apoyo de auto caravanas, bicicletas, toldos enrollables, puertas elevables... Logro 3733

8 Definición: Un cigüeñal o cigoñal es un eje acodado, con codos y contrapesos presente en ciertas máquinas que, aplicando el principio del mecanismo de biela - manivela, transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa. Logro 3733

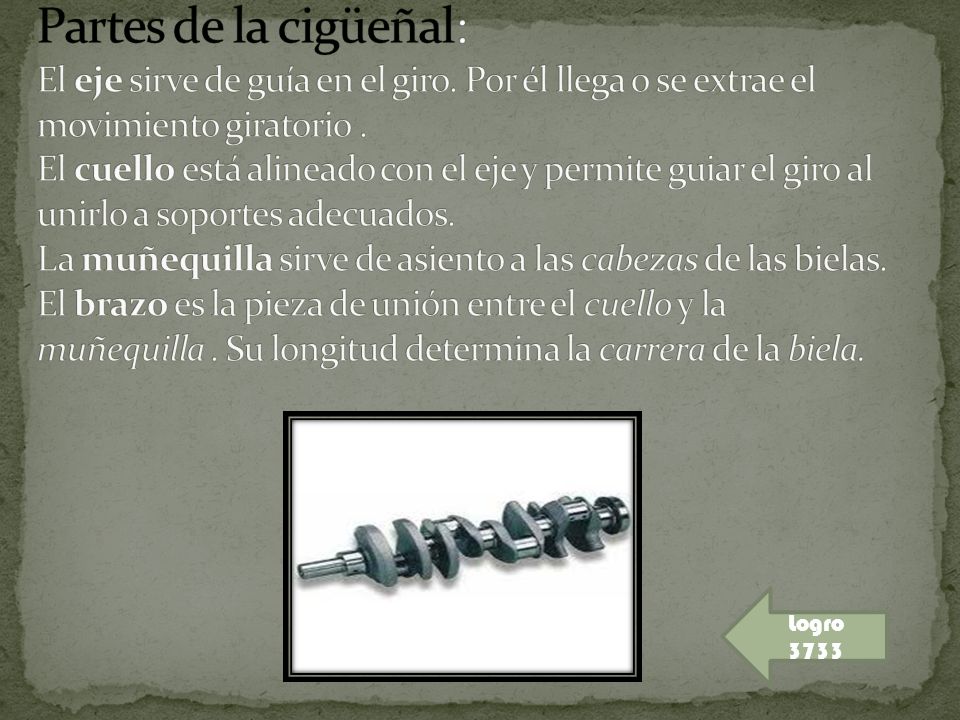

9 Partes de la cigüeñal: El eje sirve de guía en el giro
Partes de la cigüeñal: El eje sirve de guía en el giro. Por él llega o se extrae el movimiento giratorio . El cuello está alineado con el eje y permite guiar el giro al unirlo a soportes adecuados. La muñequilla sirve de asiento a las cabezas de las bielas. El brazo es la pieza de unión entre el cuello y la muñequilla . Su longitud determina la carrera de la biela. Logro 3733

10 Utilidad La utilidad práctica del cigüeñal viene de la posibilidad de convertir un movimiento rotativo continuo en uno lineal alternativo, o viceversa. Para ello se ayuda de bielas (sistema biela-manivela sobre un cigüeñal). Logro 3733
