1 INSTITUTO DE PROFESORES ARTIGAS ESPECIALIDAD FÍSICA ESPECIALIDAD FÍSICA SEMINARIO ESPACIO INTERDISCIPLINARIO CURSO 2011

2 UNA PRIMERA APROXIMACIÓN ONDAS

3 ESQUEMA DE TRABAJO I PRIMERA APROXIMACIÓN (CUALITATIVA) Una noción sobre ondas en el ámbito de la física pre – cuántica: ¿qué es una onda? Mostrar fenómenos ondulatorios en una dimensión, mediante resortes. Distinguir entre ondas transversales y longitudinales Observar algunos fenómenos como la reflexión refracción Extender y revisar estas cuestiones utilizando una herramienta informática “polémica”: simulador.

4 ESQUEMA DE TRABAJO II SEGUNA APROXIMACIÓN (CUANTITATIVA) La necesidad de una función de dos variables para describir los fenómenos, aún en una dimensión. Derivadas parciales. ECUACIÓN DE ONDA para un caso elemental: ondas en una cuerda tensa. Soluciones a la ecuación: FUNCIÓN DE ONDA. Forma y naturaleza ondulatoria. El caso particular de las ondas armónicas viajeras. Superposición.

5 PRIMERA APROXIMACIÓN (CUALITATIVA)

6 ¿QUÉ ES UNA ONDA? De: FRENCH, VIBRACIONES Y ONDAS. “… Y aquí tenemos la característica esencial de lo que se denomina movimiento ondulatorio. Se transmite una propiedad de un lugar a otro por medio de un medio, pero el medio en sí mismo no se transporta. Puede relacionarse un efecto local a una causa distante y existe una diferencia de tiempo entre la causa y el efecto que depende de las propiedades del medio y encuentra su expresión en la velocidad de la onda. Todos los medios materiales, sólidos, líquidos y gases, pueden transportar energía e información por medio de ondas …”

7 JUGANDO CON UN RESORTE Muchos de los fenómenos ondulatorios pueden observarse en medios unidimensionales, para luego, de ser necesario extenderlos a dos y tres dimensiones. Enfatizaremos la distinción entre el “movimiento local” y el movimiento de la onda en el medio Intentaremos observar la propagación de ondas transversales y longitudinales en resortes. Observaremos el fenómeno de reflexión en un extremos fijo, y en uno móvil si es posible.

8 CAMBIO DE MEDIO Se observa un pulso que avanza hacia un lugar donde cambian las propiedades del medio (línea negra). En general siempre se observa una onda transmitida y otra reflejada. En ocasiones uno de los fenómenos es “mucho más relevante” que el otro. Si se dispone de conexión web, puede verse la evolución en el tiempo: transmisión parcialtransmisión parcial

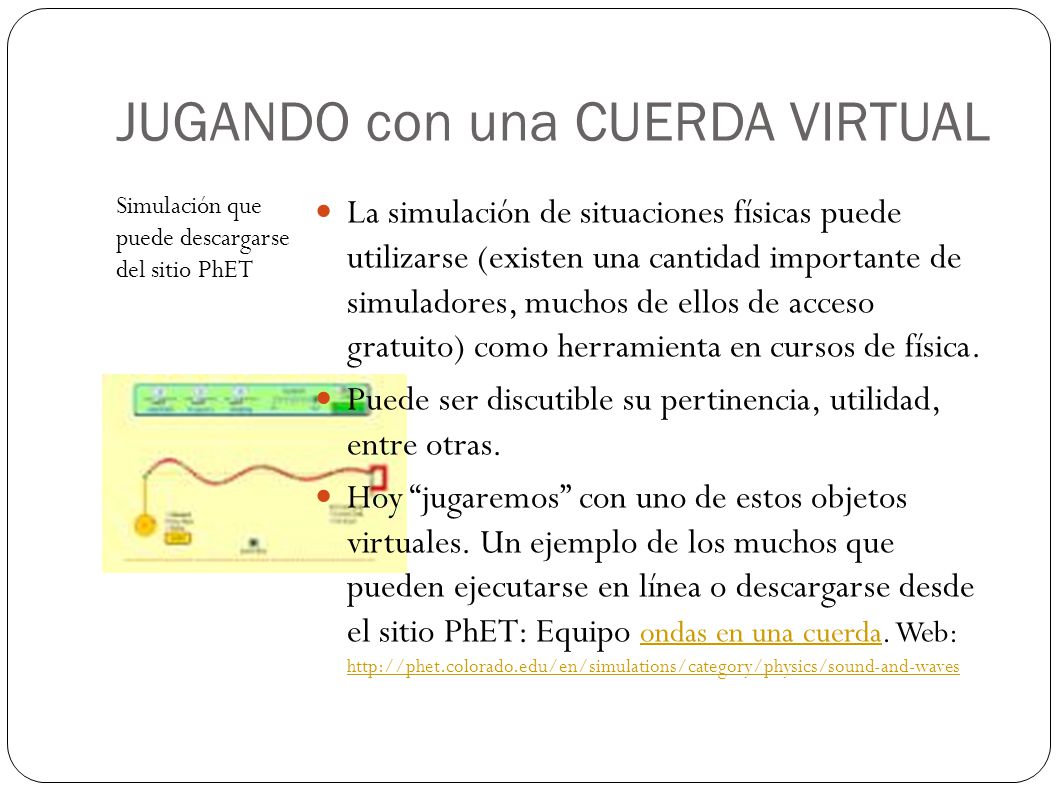

9 JUGANDO con una CUERDA VIRTUAL Simulación que puede descargarse del sitio PhET La simulación de situaciones físicas puede utilizarse (existen una cantidad importante de simuladores, muchos de ellos de acceso gratuito) como herramienta en cursos de física. Puede ser discutible su pertinencia, utilidad, entre otras. Hoy “jugaremos” con uno de estos objetos virtuales. Un ejemplo de los muchos que pueden ejecutarse en línea o descargarse desde el sitio PhET: Equipo ondas en una cuerda. Web: http://phet.colorado.edu/en/simulations/category/physics/sound-and-waves ondas en una cuerda http://phet.colorado.edu/en/simulations/category/physics/sound-and-waves

10 SEGUNDA APROXIMACIÓN (CUANTITATIVA)

11 FUNCIÓN DE ONDA Para describir el comportamiento de una onda se requiere una función de dos variables (posición y tiempo) aún en el caso de una onda unidimensional. Como consecuencia de ello, cuando se requiera determinar una derivada, habrá que utilizar la noción de derivada parcial. Notación y operativa elemental de derivadas parciales. Más adelante veremos como se combinan las variables para que sean soluciones válidas de la ecuación de onda.

12 ECUACIÓN DE ONDA Esquema de la solución Aplico la segunda ley de Newton a un elemento genérico del medio. Luego de operar convenientemente obtengo una ecuación diferencial en derivadas parciales (ECUACIÓN DE ONDA), que contiene la información dinámica del problema Las funciones “y” que son solución de la ecuación de onda, para el caso en que la onda “mantenga su forma”, se expresan mediante una combinación particular de las dos variables “x” y “t”.

13 ECUACIÓN DE ONDA Supondremos De KINSLER y otros. FUNDAMENTOS DE ACÚSTICA. Una cuerda de densidad lineal uniforme (µ o  L) y rigidez despreciable, estirada con una tensión T lo suficientemente grande para que los efectos de la gravedad se puedan despreciar. Supóngase que no hay fuerzas disipadoras (como las asociadas con fricción o con radiación de energía acústica). La figura muestra un elemento infinitesimal de la cuerda con una posición de equilibrio x y longitud de equilibrio dx. Si y (el desplazamiento transversal de este elemento de su posición de equilibrio) es pequeña, la tensión T permanece constante a lo largo de la cuerda.

14 ECUACIÓN DE ONDA Un esquema para ayudar al planteo analítico

15 ECUACIÓN DE ONDA El resultado Es una ecuación diferencial en derivadas parciales, que porta la información dinámica par el movimiento de ondas en una cuerda tensa, en las condiciones anotadas. La solución particular, para cada situación que se pueda generar se completa con las condiciones de frontera e iniciales.

16 SOLUCIONES DE LA ECUACIÓN: FUNCIÓN DE ONDA f1 y f2 representan funciones arbitrarias. El primer término representa una onda que se mueve hacia las x positivas y el segundo término representa una onda que se mueve en sentido opuesto. Puede mostrarse que las soluciones de la ecuación de onda implican una forma particular de combinar las variables x y t.

17 FUNCIÓN DE ONDA NATURALEZA ONDULATORIA DE LA SOLICIÓN

18 FUNCIÓN DE ONDA LA NA TURLEZA ONDULATORIA DE LA SOLUCIÓN. ACERCAMIENTO A LA “REALIDAD” De KINSLER, FUNDAMENTOS DE ACÚSTICA “Nótese que la forma correspondiente a cada una de las funciones arbitrarias permanece constante conforme la perturbación inicial viaja a lo largo de la cuerda. En la práctica esta deducción matemática nunca se realiza completamente, ya que las suposiciones hechas al derivar la ecuación de onda nunca se cumplen en las cuerdas reales, las cuerdas siempre tienen cierta rigidez y están afectadas por fuerzas disipadoras; las ondas que viajan en cuerdas reales siempre se distorsionan.

19 FUNCIÓN DE ONDA LA NA TURLEZA ONDULATORIA DE LA SOLUCIÓN. ACERCAMIENTO A LA “REALIDAD” De KINSLER, FUNDAMENTOS DE ACÚSTICA En las cuerdas reales flexibles y de bajo amortiguamiento, que se encuentran normalmente en los instrumentos musicales, la rapidez de distorsión es muy leve si la amplitud de la perturbación es pequeña. Por otro lado, si la amplitud es grande, el cambio de la forma de onda puede ser muy pronunciada.”

20 SUPERPOSICIÓN JUGANDO CON UN SIMULADOR PARA SUPERPONER ONDAS EN UNA O MAS DIMENSIONES: ONDAS 2.2 de RODRIGUEZ PORCA. Un fenómeno importante es el que se da cuando dos ondas se “encuentran” en un mismo medio. Por ejemplo dos pulsos en una cuerda. De nuevo, la situación parece algo artificial, pero pueden tomarse comportamientos para aplicar en otras situaciones “menos visibles” Ver ejemplos de superposición con el software mencionado.

21 SUPERPOSICIÓN. SOFTWARE Acceso a: ONDAS 2.2 de RODRIGUEZ PORCA. 2007. Equipo. Ondas 2.2Ondas 2.2 Web: http://usuarios.mul timania.es/explorar /ondas/ondas- es.htm http://usuarios.mul timania.es/explorar /ondas/ondas- es.htm

22 UN CASO PARTICULAR IMPORTANTE ONDAS ARMÓNICAS VIAJERAS Una expresión como la que sigue representa una onda armónica viajera. Siendo A la amplitud de la onda, su longitud de onda, y v su velocidad de fase. Una forma, quizás más usual, de anotarla es la que se muestra a continuación, donde  representa el “número de onda” y  “la frecuencia angular”

23 UN CASO PARTICULAR IMPORTANTE ONDAS ARMÓNICAS VIAJERAS EJERCICIO a) ¿Cómo definirías la longitud de onda ( ), a partir de la primera ecuación de la diapositiva anterior? b) Asumiendo que las expresiones de la diapositiva anterior son equivalentes, establece como se definieron el “número de onda” (  ) y la “frecuencia angular” (  ), en función de la “longitud de onda”. c) Recordando el vínculo entre la frecuencia angular (  ) y la frecuencia (f o ), encuentra una expresión que vincule la velocidad de propagación de las ondas, la frecuencia y la longitud de onda.

24 UN CASO PARTICULAR IMPORTANTE ONDAS ARMÓNICAS VIAJERAS EJERCICIO (continuación) d) Muestra que una de las funciones de la diapositiva anterior, es solución de la ecuación de onda. e) Encuentra una expresión para la suma de dos ondas armónicas de igual amplitud y longitud de onda, que se mueven en sentidos opuestos por la misma cuerda. Interpretar el resultado; que permita visualizar la existencia de nodos y antinodos.

25 Créditos IMAGENES En “primera aproximación (cualitativa)” y “segunda aproximación (cuantitativa)” fue tomada de http://fs210secc1002.wordpress.com/ondas-videos/ http://fs210secc1002.wordpress.com/ondas-videos/ En “jugando con un resorte” de: http://petewarden.typepad.com/searchbrowser/2007/10/slinky-companie.html http://petewarden.typepad.com/searchbrowser/2007/10/slinky-companie.html En “jugando con una cuerda virtual” de: http://phet.colorado.edu/en/simulations/category/physics/sound-and-waves http://phet.colorado.edu/en/simulations/category/physics/sound-and-waves En “función de onda” de: http://cpms-acusticamusical.blogspot.com/2009/09/ondas.htmlhttp://cpms-acusticamusical.blogspot.com/2009/09/ondas.html En “un esquema para ayudar al planteo analítico” de: http://ingenieriacivil21.blogspot.com/2011/01/movimiento-ondulatorio_11.html http://ingenieriacivil21.blogspot.com/2011/01/movimiento-ondulatorio_11.html En “cambio de medio” y “función de onda”, de: http://www.esacademic.com/pictures/eswiki/80/Partial_transmittance.gif http://www.esacademic.com/pictures/eswiki/80/Partial_transmittance.gif
