1
Cátedra de Química Orgánica
CROMATOGRAFÍA Cátedra de Química Orgánica
2
Sistema Cromatográfico:
CROMATOGRAFIA Sistema Cromatográfico: Fase Móvil Fase Estacionaria solutos Uno o más
3
Clasificación de las técnicas cromatográficas:
1) Clasificación de acuerdo al mecanismo de separación 2) Clasificación de acuerdo al estado físico de las fases 3) Clasificación de acuerdo al lecho cromatográfico
4

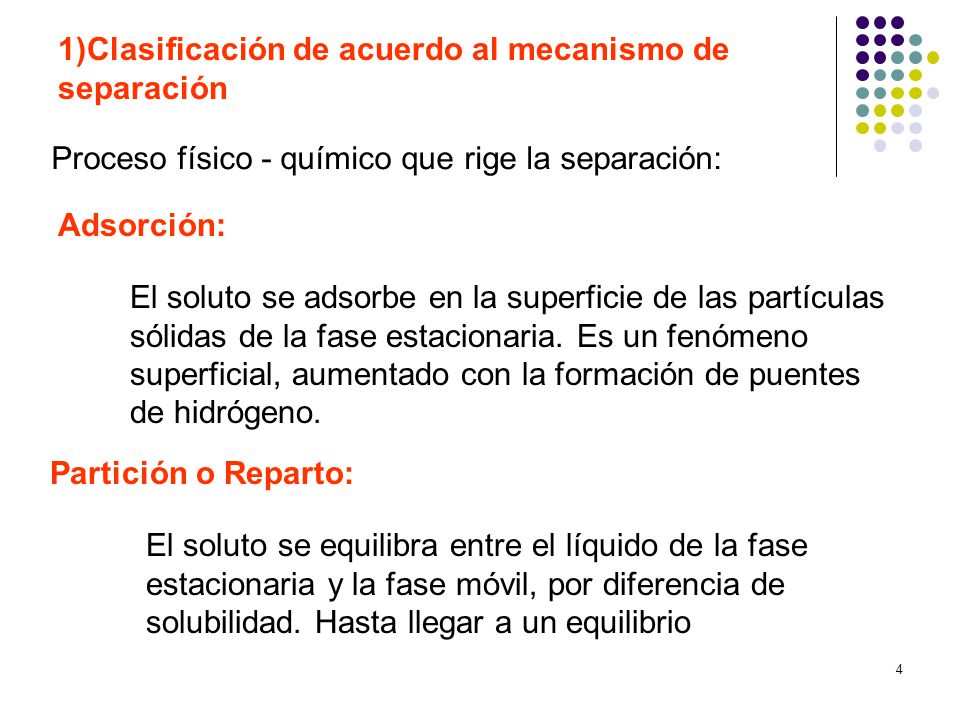

1)Clasificación de acuerdo al mecanismo de separación
Proceso físico - químico que rige la separación: Adsorción: El soluto se adsorbe en la superficie de las partículas sólidas de la fase estacionaria. Es un fenómeno superficial, aumentado con la formación de puentes de hidrógeno. Partición o Reparto: El soluto se equilibra entre el líquido de la fase estacionaria y la fase móvil, por diferencia de solubilidad. Hasta llegar a un equilibrio
5
- Intercambio Iónico: Los aniones o cationes se unen a la fase estacionaria sólida por fuerzas iónicas - Exclusión Molecular, Filtración o Permeación en Gel: No existen interacciones entre la fase estacionaria y el soluto. Se separa por tamaño de partícula.
6

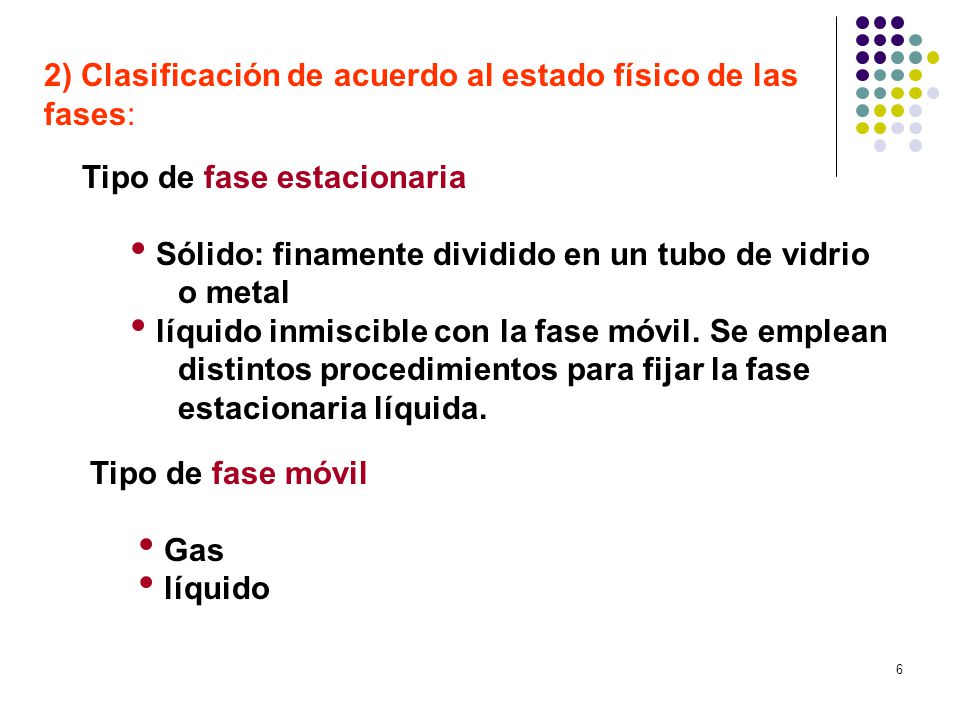

2) Clasificación de acuerdo al estado físico de las fases:
Tipo de fase estacionaria Sólido: finamente dividido en un tubo de vidrio o metal líquido inmiscible con la fase móvil. Se emplean distintos procedimientos para fijar la fase estacionaria líquida. Tipo de fase móvil Gas líquido
7
Adsorción Fase estacionaria: sólido (sílica o alúmina)
Tanto el soluto como el solvente son atraídos por los sitios polares de la fase estacionaria, pero la separación es posible por las distintas fuerzas de atracción.
8
Partición La separación se basa en la solubilidad relativa del soluto entre dos fases líquidas. Se utiliza gel de sílice que absorbe agua fuertemente. La fase estacionaria es el agua.
9
Coeficiente de Partición
K = Cs fase estacionaria / Cs fase móvil Cs: concentración de soluto A > K, el soluto tarda más tiempo en pasar por la columna
10

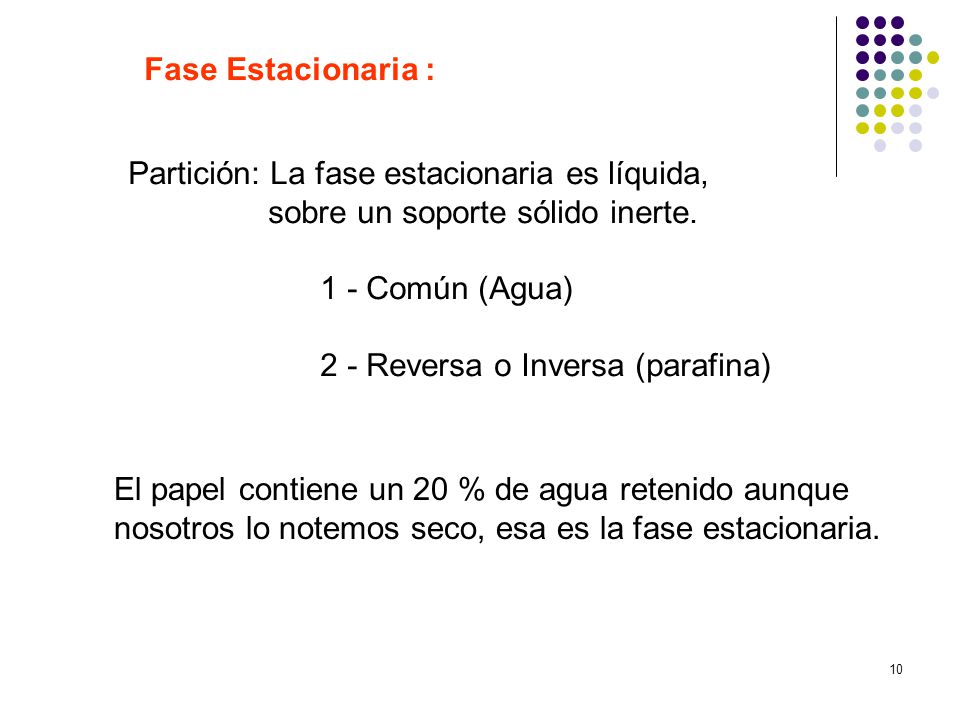

Fase Estacionaria : Partición: La fase estacionaria es líquida, sobre un soporte sólido inerte. 1 - Común (Agua) 2 - Reversa o Inversa (parafina) El papel contiene un 20 % de agua retenido aunque nosotros lo notemos seco, esa es la fase estacionaria.
11

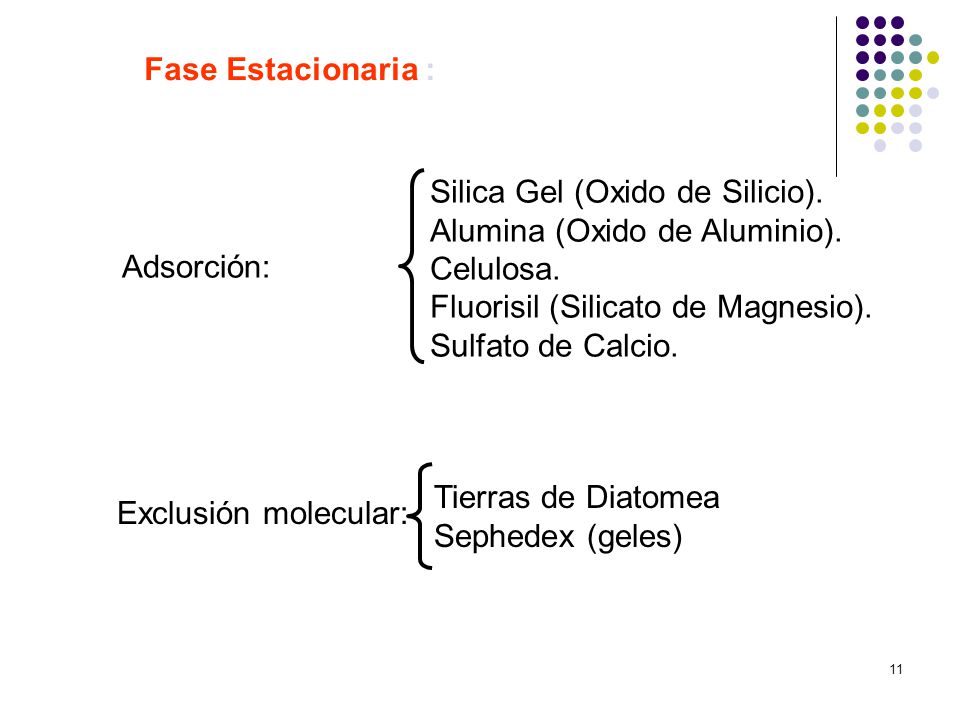

Fase Estacionaria : Adsorción: Silica Gel (Oxido de Silicio). Alumina (Oxido de Aluminio). Celulosa. Fluorisil (Silicato de Magnesio). Sulfato de Calcio. Exclusión molecular: Tierras de Diatomea Sephedex (geles)
12
3)Clasificación de acuerdo al lecho cromatográfico:
-Cromatografía plana: en papel capa fina -Cromatografia en columna
13

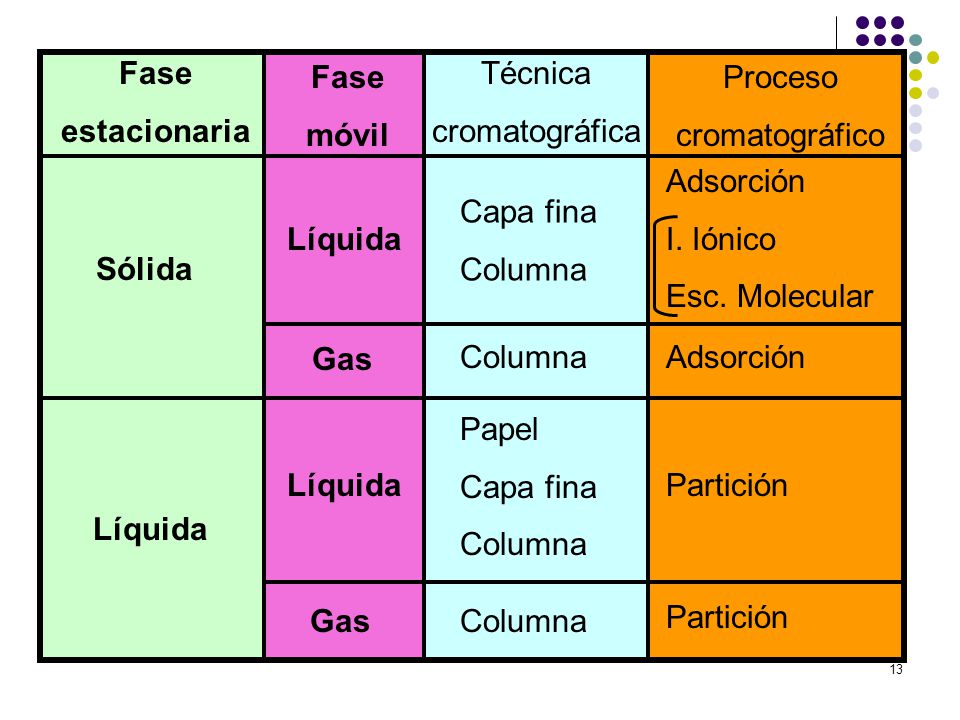

Fase estacionaria móvil Proceso cromatográfico Capa fina Columna Adsorción I. Iónico Esc. Molecular Papel Partición Líquida Sólida Gas Técnica cromatográfica
14

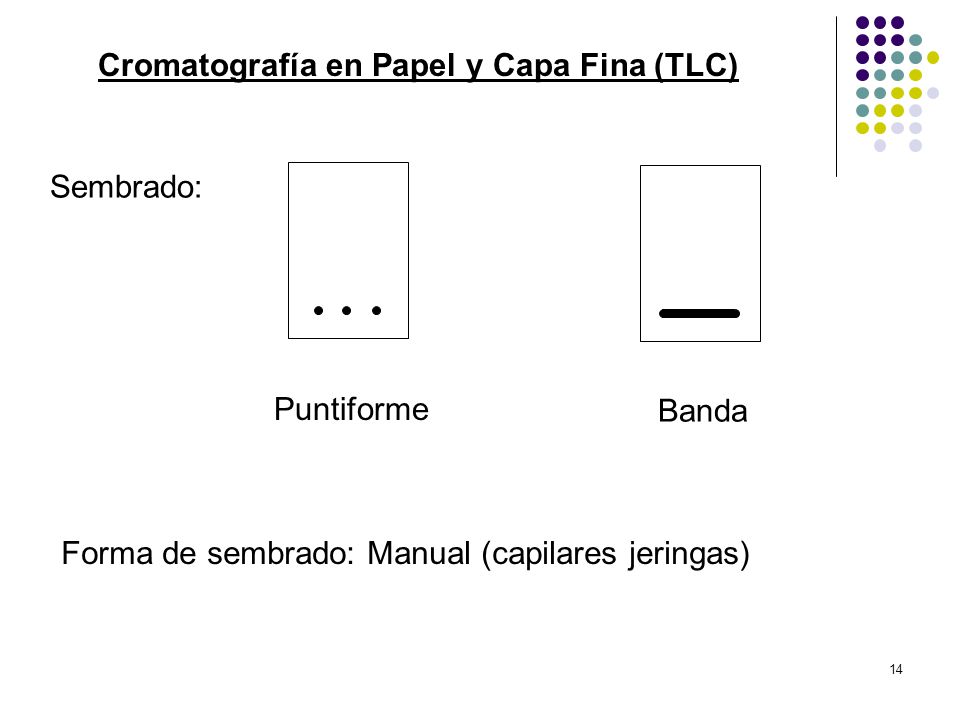

Cromatografía en Papel y Capa Fina (TLC)
Sembrado: Puntiforme Banda Forma de sembrado: Manual (capilares jeringas)
15
x Identificación x Pureza x Ausencia Cualitativa Cuantitativa Preparativa x
16

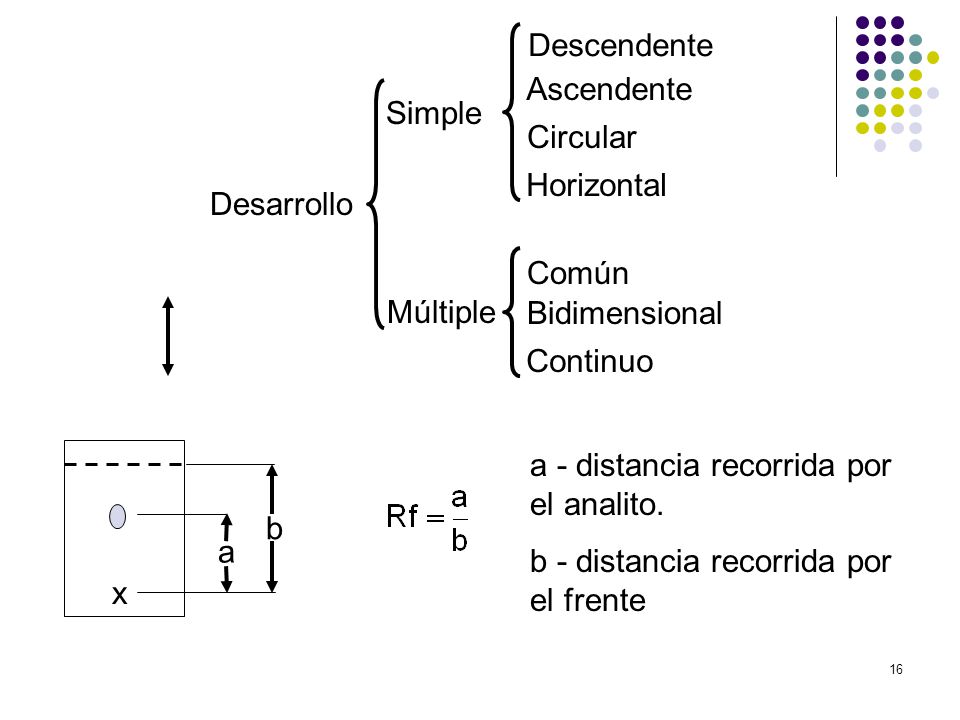

Desarrollo Simple Múltiple Descendente Ascendente Circular Horizontal Común Bidimensional Continuo x a - distancia recorrida por el analito. b - distancia recorrida por el frente b a
17
Cromatografía en capa delgada
18
Cromatografía de capa fina
19
Revelado Revelado Difiere de acuerdo al objetivo planteado Técnica de bañado Aplicación Técnica de pulverización Clasificación de reveladores H2SO4 I2 Lámpara ultravioleta No Destructivo Destructivo
20
Revelado H2SO4 Lámpara ultravioleta I2 Ftalato de anilina (azúcares) Ninhidrina (Amino-ácidos) Resorcina (Cetosas) Difenilamina + U.V. 254 (Clorados) Generales Selectivo Específico
21
Cromatografía Cuantitativa
Estimación del área de la mancha (por medida, pesada) Determinación indirecta (raspado y valoración) Determinación directa (Densitómetro) Fuente de luz Detector Placa cromatográfica
22
Son de acero inoxidable o vidrio,
tienen un diámetro de 0,5 a 6 cm y una longitud de cm a más de 1 m. Se rellenan con la fase estacionaria sólida o un soporte inerte recubierto con la fase estacionaria Cromatografía en Columnas Una columna más larga aumenta el grado de separación Se usan con fines analíticos y preparativos
23
Elución: el soluto es lavado de la columna por agregado de solvente
24
Parte experimental
25
Parte experimental
26
Parte experimental
