1 Por: Yeny Carías

2

3 Uso de una Red Una red es un conjunto de tecnologías que se puede utilizar para interconectar PC, que les permite comunicarse, intercambiar información y compartir recursos en tiempo real. Prácticamente todas las redes requieren: Hardware, Software y medios (cables). Las redes permiten que muchos usuarios accedan a datos y programas compartidos de manera casi instantánea. Las redes abren nuevas maneras de comunicarse, como el correo electrónico y la mensajería instantánea. **Un servidor de red es una computadora central con un dispositivo grande de almacenamiento y otros recursos que todos los usuarios pueden compartir**

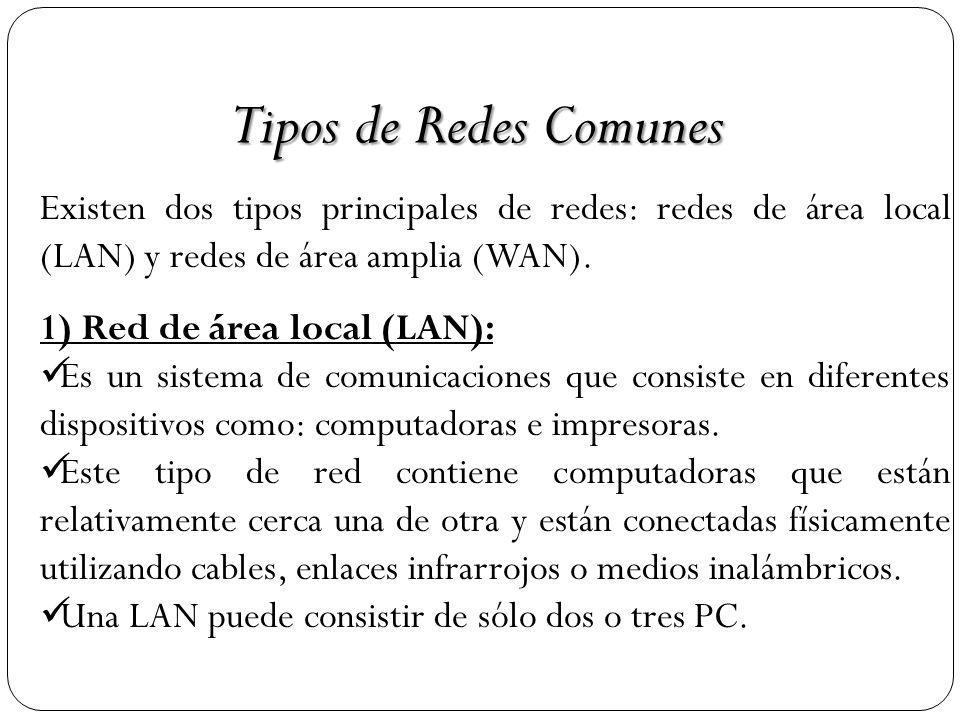

4 Existen dos tipos principales de redes: redes de área local (LAN) y redes de área amplia (WAN). 1) Red de área local (LAN): Es un sistema de comunicaciones que consiste en diferentes dispositivos como: computadoras e impresoras. Este tipo de red contiene computadoras que están relativamente cerca una de otra y están conectadas físicamente utilizando cables, enlaces infrarrojos o medios inalámbricos. Una LAN puede consistir de sólo dos o tres PC. Tipos de Redes Comunes

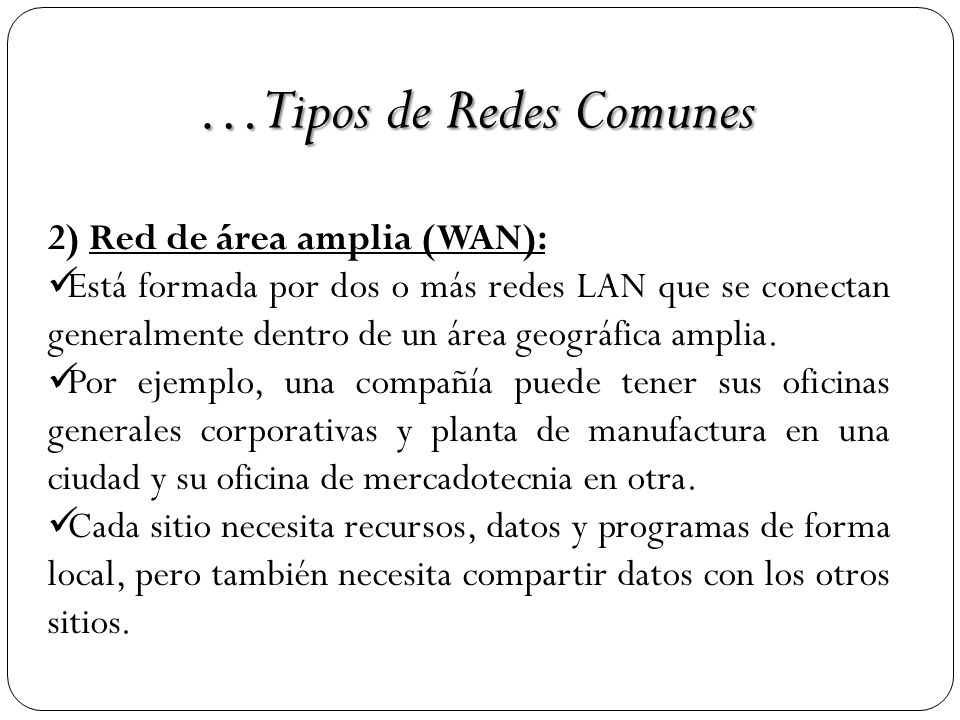

5 2) Red de área amplia (WAN): Está formada por dos o más redes LAN que se conectan generalmente dentro de un área geográfica amplia. Por ejemplo, una compañía puede tener sus oficinas generales corporativas y planta de manufactura en una ciudad y su oficina de mercadotecnia en otra. Cada sitio necesita recursos, datos y programas de forma local, pero también necesita compartir datos con los otros sitios. …Tipos de Redes Comunes

6 Entre las estructuras LAN y WAN, encontrará redes híbridas, por ejemplo: Redes Híbridas Nombre de la RedEjemplo de Utilización Redes de área de campus (CAN) En las instalaciones típicas de una universidad Redes de área metropolitana (MAN) Es un grupo o proveedor individual que vende sus servicios de a clientes corporativos Redes de área de hogar (HAN) Impresoras, teléfonos, reproductores de DVD, fax, aparatos domésticos “inteligentes”

7 Las redes pueden estar divididas en categorías por las funciones de los servidores y las PC en términos de jerarquía e interacción con la seguridad. Algunas redes utilizan servidores (redes basadas en servidores) y algunas otras no (redes de igual a igual). La Forma en que están Estructuradas las Redes 1) Redes Basadas en Servidor Las redes basadas en servidor incluyen varios nodos y uno o más servidores, los cuales controlan los accesos del usuario a los recursos de la red. Un nodo es una ubicación de procesamiento que puede ser una PC o algún otro dispositivo.

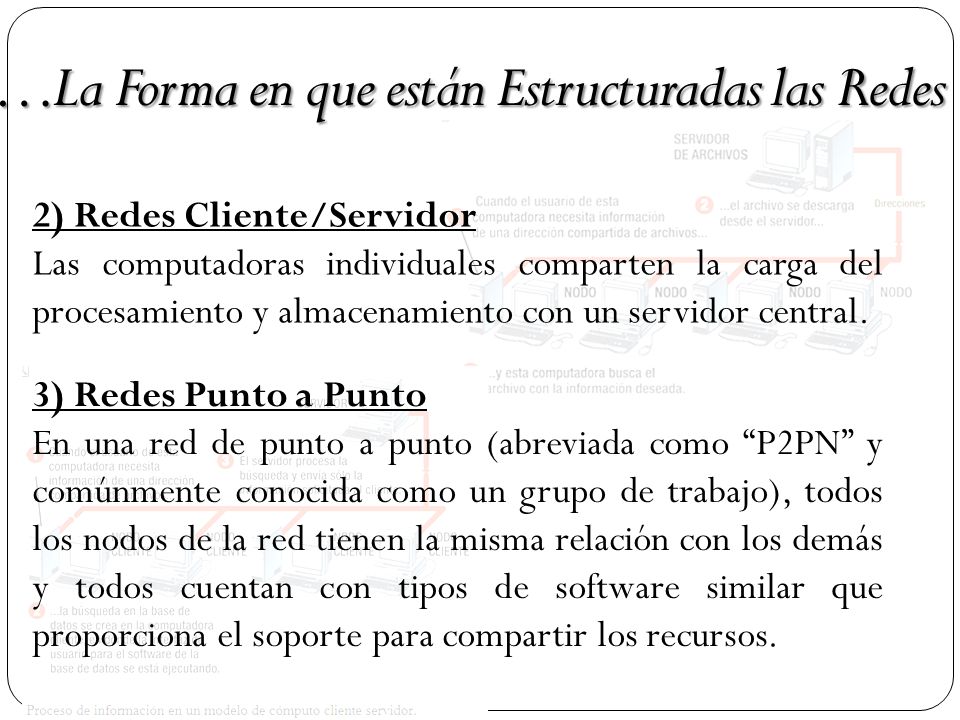

8 …La Forma en que están Estructuradas las Redes 2) Redes Cliente/Servidor Las computadoras individuales comparten la carga del procesamiento y almacenamiento con un servidor central. 3) Redes Punto a Punto En una red de punto a punto (abreviada como “P2PN” y comúnmente conocida como un grupo de trabajo), todos los nodos de la red tienen la misma relación con los demás y todos cuentan con tipos de software similar que proporciona el soporte para compartir los recursos.

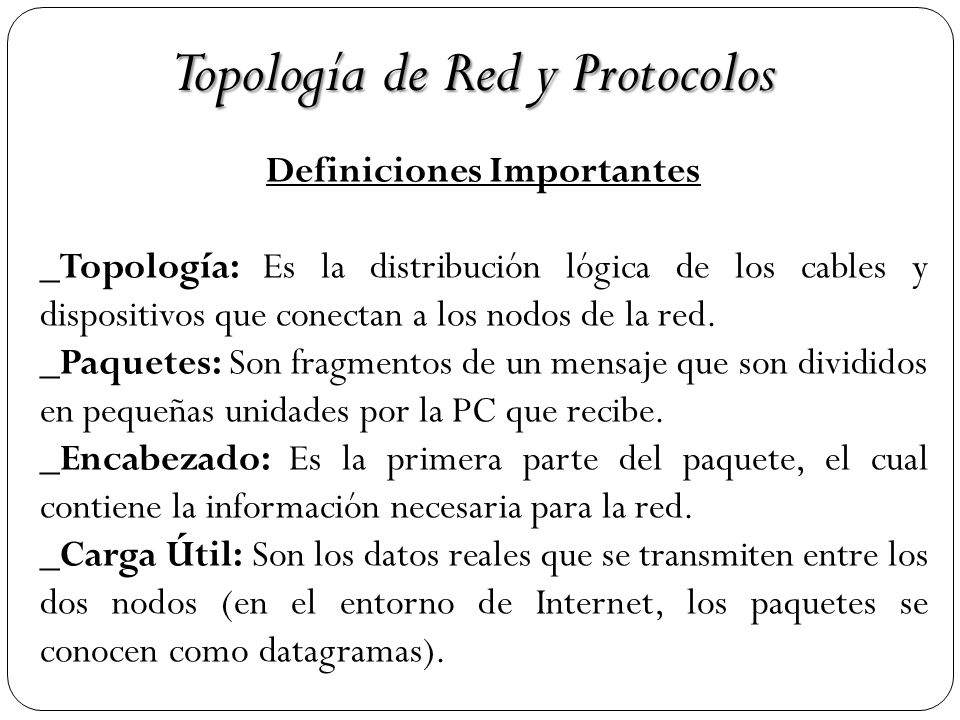

9 Topología de Red y Protocolos Definiciones Importantes _Topología: Es la distribución lógica de los cables y dispositivos que conectan a los nodos de la red. _Paquetes: Son fragmentos de un mensaje que son divididos en pequeñas unidades por la PC que recibe. _Encabezado: Es la primera parte del paquete, el cual contiene la información necesaria para la red. _Carga Útil: Son los datos reales que se transmiten entre los dos nodos (en el entorno de Internet, los paquetes se conocen como datagramas).

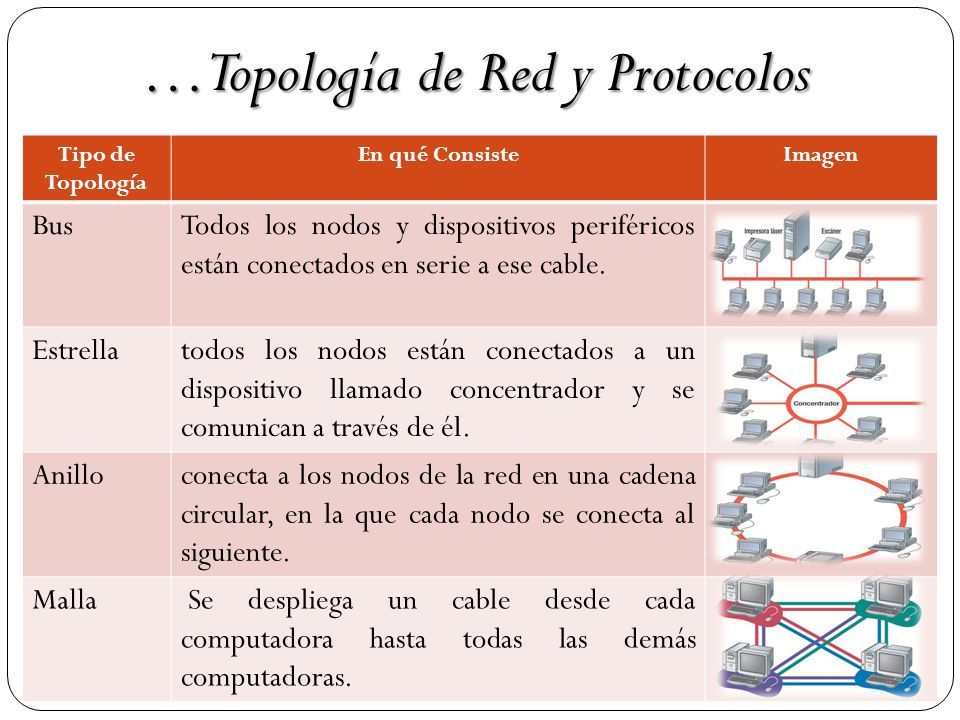

10 …Topología de Red y Protocolos Tipo de Topología En qué ConsisteImagen BusTodos los nodos y dispositivos periféricos están conectados en serie a ese cable. Estrellatodos los nodos están conectados a un dispositivo llamado concentrador y se comunican a través de él. Anilloconecta a los nodos de la red en una cadena circular, en la que cada nodo se conecta al siguiente. Malla Se despliega un cable desde cada computadora hasta todas las demás computadoras.

11 Medios Basados en Cables Tipo de TopologíaEn qué Consiste Cable Par Trenzado También se conoce como cable de par trenzado no blindado (UTP). Consiste en cuatro pares de cables, cada par tiene dos cables aislados individualmente en plástico. Una variación de este cable es el Cable de Par trenzado blindado (STP). Cable CoaxialCuenta con dos conductores, uno es solo cable que pasa por el centro y el otro es una malla de cables aislados que rodea al primer cable, con un aislante de por medio. Cable de Fibra Óptica Es un hilo delgado de cristal que transmite rayos de luz pulsantes en lugar de energía eléctrica. Este cable puede transmitir datos con una velocidad mayor a mil millones de bits por segundo.

12

13 Comunicaciones de Datos a Través de Líneas Telefónicas y Módems Estándares Las comunicaciones de datos normalmente se realizan a través de medios (por ejemplo, cables) que están configurados específicamente para la red. La alternativa al uso de medios dedicados es utilizar el sistema telefónico, llamado sistema telefónico tradicional (POTS), para realizar comunicaciones de datos. El sistema telefónico fue diseñado originalmente para transmitir mensajes de voz, los cuales son señales análogas. Las líneas telefónicas también pueden transmitir datos digitales.

14 …Comunicaciones de Datos a Través de Líneas Telefónicas y Módems Estándares DefiniciónConsiste en…Imagen Módem Es un dispositivo encargado de traducir señales digitales en señales análogas que pueden viajar a través de líneas telefónicas estándar. Módem Externo Está formado por una caja que aloja a los circuitos del módem y se coloca fuera de la computadora. Se conecta a la computadora utilizando un puerto serie, USB o FireWire Módem Interno Es una tarjeta de circuitos que se introduce en una de las ranuras de expansión de la computadora. También pueden tener la forma de una tarjeta de PC.

15 Uso de las Conexiones de Datos Digitales Las líneas telefónicas estándar transmiten señales análogas, en las cuales el sonido se traduce a una corriente eléctrica. Se necesita de un módem para traducir los datos a una forma que se pueda enviar a través de las líneas telefónicas. Aún así, las líneas telefónicas y los módems aparecen como una alternativa insuficiente. Las telefónicas reconocieron este problema y comenzaron el proceso de convertir un sistema análogo a uno digital. Actualmente, la industria de telecomunicaciones ofrece distintas tecnologías. Tales como:

16 …Uso de las Conexiones de Datos Digitales 1. Conexiones de Banda Ancha Transmite datos de manera rápida a través de una conexión de acceso telefónico estándar utilizando un módem. Algunas de las tecnologías son: redes digitales de servicios integrados (ISDN), T1, T3, DSL, módems de cable y ATM. 2. Tecnologías DSL Conocido como línea de suscriptor digital (DSL), es muy popular especialmente para los usuarios del hogar. El servicio DSL normalmente es menos costoso que los servicios T1 en términos de hardware, configuración y costos mensuales.

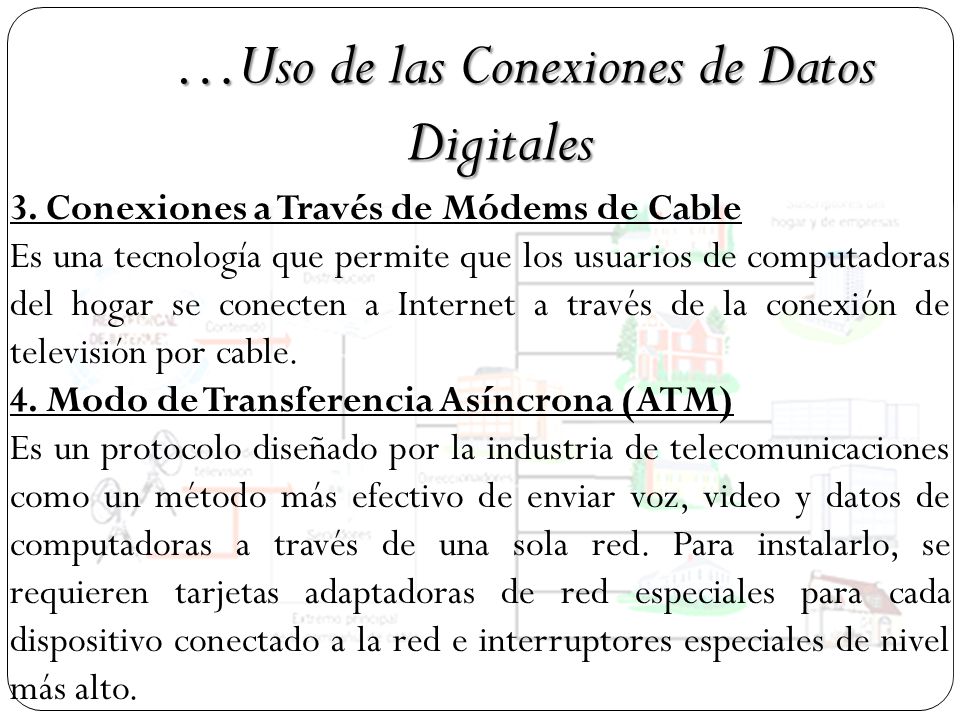

17 …Uso de las Conexiones de Datos Digitales 3. Conexiones a Través de Módems de Cable Es una tecnología que permite que los usuarios de computadoras del hogar se conecten a Internet a través de la conexión de televisión por cable. 4. Modo de Transferencia Asíncrona (ATM) Es un protocolo diseñado por la industria de telecomunicaciones como un método más efectivo de enviar voz, video y datos de computadoras a través de una sola red. Para instalarlo, se requieren tarjetas adaptadoras de red especiales para cada dispositivo conectado a la red e interruptores especiales de nivel más alto.

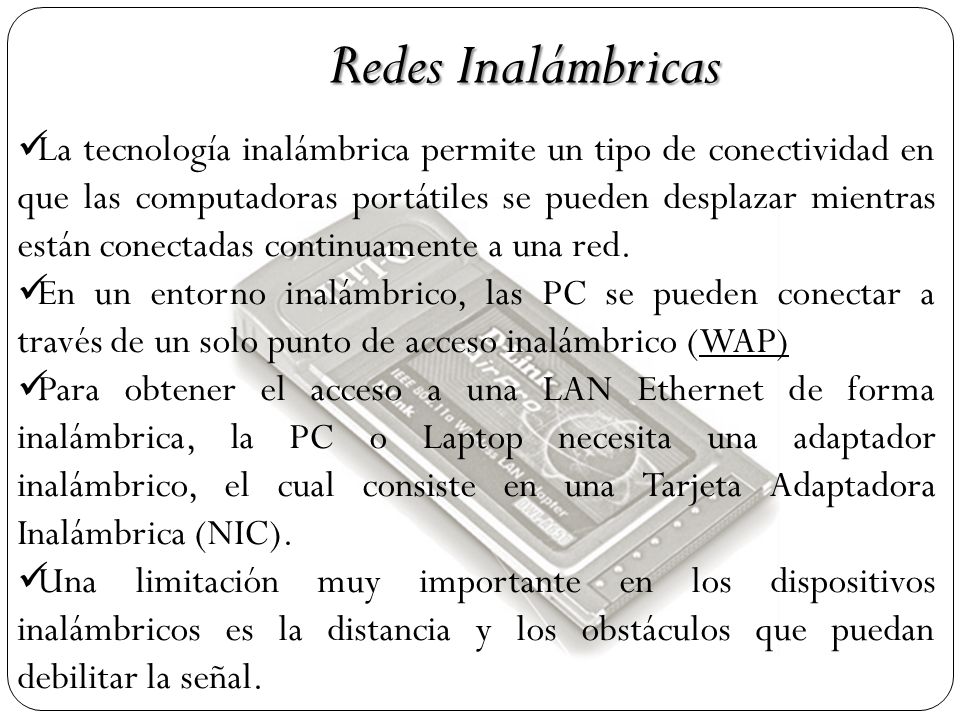

18 Redes Inalámbricas La tecnología inalámbrica permite un tipo de conectividad en que las computadoras portátiles se pueden desplazar mientras están conectadas continuamente a una red. En un entorno inalámbrico, las PC se pueden conectar a través de un solo punto de acceso inalámbrico (WAP) Para obtener el acceso a una LAN Ethernet de forma inalámbrica, la PC o Laptop necesita una adaptador inalámbrico, el cual consiste en una Tarjeta Adaptadora Inalámbrica (NIC). Una limitación muy importante en los dispositivos inalámbricos es la distancia y los obstáculos que puedan debilitar la señal.

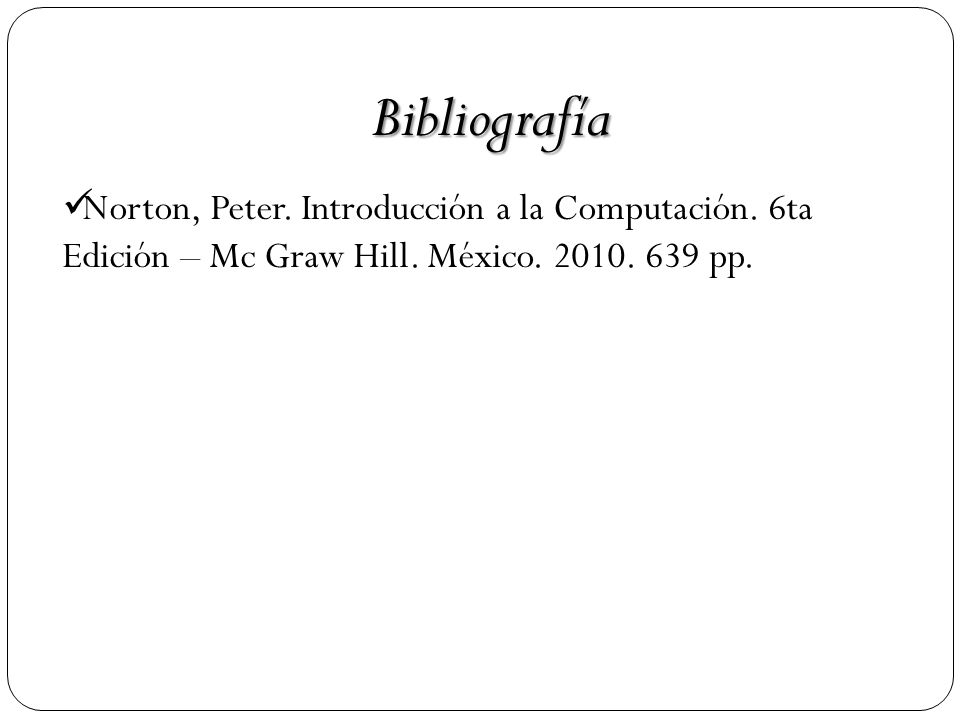

19 Bibliografía Norton, Peter. Introducción a la Computación. 6ta Edición – Mc Graw Hill. México. 2010. 639 pp.
